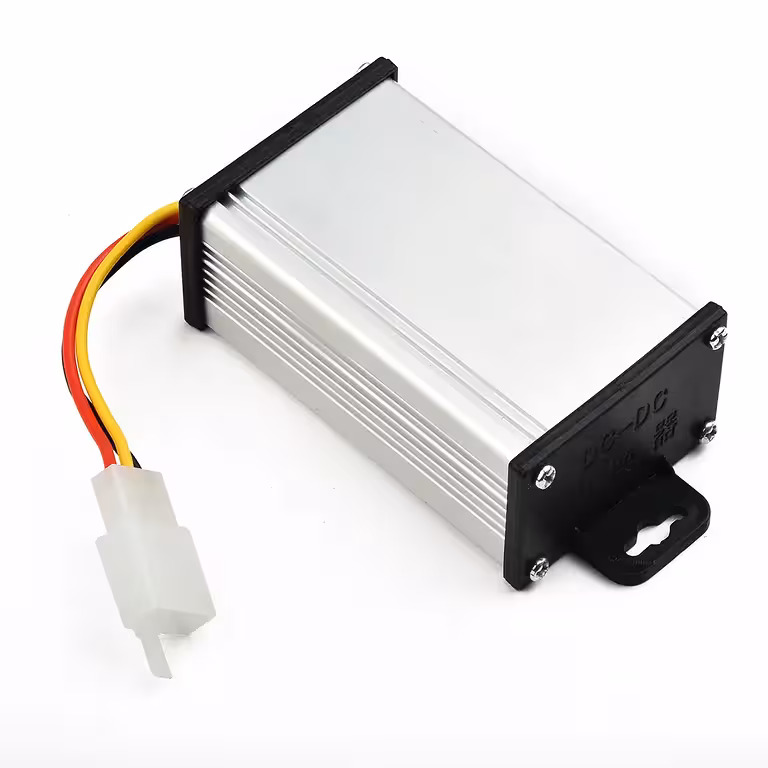

DC-DC měnič Step Down 36V–72V na 12V – účinnost 96 % bez zbytečných ztrát energie
Máte elektrokoloběžku se 48V baterií, elektrokolo se 60V systémem nebo off-grid solární instalaci a potřebujete napájet 12V zařízení, aniž byste zbytečně ztráceli energii v lineárních regulátorech? Tento DC-DC step down měnič je přesně to, co hledáte: transformuje jakékoli vstupní napětí v rozsahu 36V až 72V na stabilních 12V s vysokou účinností až 96 %. V praxi to znamená, že ze 100W odebraných z baterie se 96W efektivně využije pro vaše zařízení.
Poznámka: Výstupní napětí je pevně nastaveno na 12V a nelze jej regulovat. Ujistěte se, že celkový odběr připojených zařízení nepřekračuje 10A (celkem 120W).
Proč zvolit právě tento model? (Hlavní výhody):
- Široká kompatibilita 36V, 48V, 60V a 72V — ideální pro nejběžnější konfigurace baterií u elektrokoloběžek, skútrů a elektrokol bez nutnosti úprav.
- Vysoká účinnost ~96 % — na rozdíl od klasických lineárních regulátorů, které ztrácejí 30–40 % energie přeměnou na teplo, tento měnič zůstává chladný a úsporný.
- Trojitá integrovaná ochrana — ochrana proti přehřátí, přepětí a zkratu chrání jak samotný modul, tak připojená zařízení, a to i v případě chyby v zapojení.
- Trvalý výkon 120W — dostatečný pro napájení CCTV kamery, GPS trackeru, LED osvětlení, 4G routeru nebo ventilátoru – vše najednou.
- Kompaktní rozměry 88×48×30 mm — snadno jej umístíte do technického prostoru, pod sedlo nebo do bateriového boxu bez nutnosti složité instalace.
- Předpřipravená barevně kódovaná kabeláž — červený, černý a žlutý vodič: zapojení zvládnete během 5 minut bez multimetru a rizika přepólování.
Detaily a výkon
Modul využívá vysokofrekvenční spínanou topologii typu buck, což znamená, že přebytečnou energii nepřeměňuje na teplo, ale aktivně ji konvertuje. Výsledkem je stabilní provoz i při zátěži blízké maximu, a to bez nutnosti externího chladiče v běžných podmínkách. Ochrana proti zkratu reaguje okamžitě, pokud se vodič uvolní nebo se náhodně dotkne kostry, a tepelná pojistka modul automaticky vypne, pokud okolní teplota překročí bezpečné limity. Po vychladnutí se měnič opět sám aktivuje.
| Parametr | Hodnota / Detail |
|---|---|
| Vstupní napětí | DC 36V – 72V (kompatibilní s 36V, 48V, 60V, 72V) |
| Výstupní napětí | DC 12V (pevné, neregulovatelné) |
| Maximální výstupní proud | 10A trvale |
| Maximální výkon | 120W |
| Účinnost konverze | ~96 % |
| Integrované ochrany | Přehřátí, přepětí, zkrat |
| Typ měniče | Step Down (Buck), vysokofrekvenční spínaný |
| Rozměry | 88 × 48 × 30 mm |
| Barvy vodičů | Červený (+IN), černý (GND), žlutý (+OUT 12V) |
| Stupeň krytí IP | Není certifikováno — doporučujeme montáž do chráněného prostoru |
| Typické aplikace | Elektrokoloběžky, elektrokola, skútry, off-grid solární systémy, LED, GPS, CCTV kamery, routery |
Návod k zapojení a použití
- Před jakoukoli manipulací s elektroinstalací odpojte baterii.
- Připojte červený vodič (+IN) na kladný pól baterie (36V–72V).
- Připojte černý vodič (GND) na záporný pól baterie a kostru spotřebiče.
- Připojte žlutý vodič (+OUT 12V) na kladný pól napájeného zařízení (LED, GPS, kamera atd.).
- Ověřte, že celkový proud všech připojených spotřebičů nepřekračuje 10A. Pro optimální životnost doporučujeme držet zátěž do 80–90 % kapacity (max. 96–108W při trvalém provozu).
- Znovu připojte baterii a otestujte funkčnost – 12V výstup bude okamžitě aktivní.
- Modul instalujte na větrané místo, chráněné před přímou vlhkostí a silnými vibracemi.
Obsah balení
- 1× DC-DC Step Down měnič 36V–72V na 12V 10A 120W
- Předpřipojená kabeláž (červený +IN, černý GND, žlutý +OUT 12V)
Často kladené dotazy
Mohu tento měnič použít na 48V elektrokoloběžce?
Ano, bez problémů. Napětí 48V přesně odpovídá rozsahu 36V–72V. Vodiče zapojíte dle návodu a můžete napájet GPS, LED světla nebo alarm přímo z baterie koloběžky.
Je výstupní napětí 12V nastavitelné?
Ne. Výstup je pevně nastaven na 12V – měnič neobsahuje žádný trimr pro regulaci. Pokud potřebujete jiné výstupní napětí, hledejte nastavitelný step-down měnič (s potenciometrem nebo displejem).
Co se stane, když překročím výstupní proud 10A?
Integrovaná ochrana modul automaticky vypne, aby zabránila poškození. Po snížení zátěže nebo vychladnutí se měnič sám restartuje. Přesto se vyhýbejte opakovanému přetěžování, které zkracuje životnost – spotřebiče dimenzujte správně již při návrhu.
Funguje i v off-grid solárních systémech?
Ano, za předpokladu, že napětí DC baterie je v rozmezí 36V až 72V. Můžete tak napájet LED osvětlení, routery, bezpečnostní kamery nebo jiná 12V zařízení přímo z fotovoltaického systému.
Je měnič odolný proti vodě nebo prachu?
Modul nemá certifikované IP krytí. U elektrických vozidel vystavených dešti nebo prachu jej důrazně doporučujeme umístit do vodotěsného boxu nebo chráněného prostoru.
