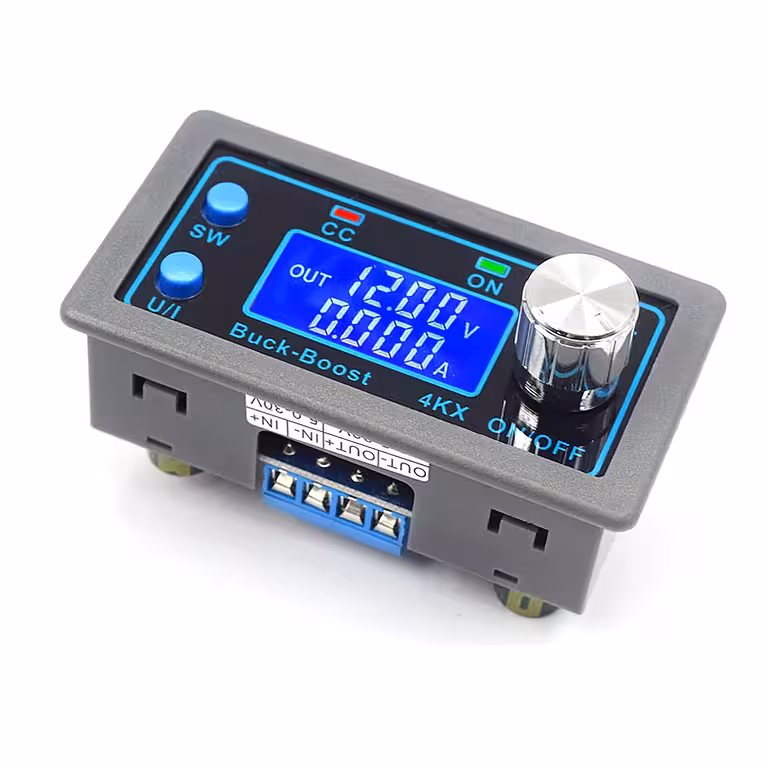

Laboratorní DC-DC zdroj 30V 4A Step-Up/Down – kompletní kontrola napětí a proudu v kompaktním modulu
Pracujete na projektu a v různých fázích testování potřebujete měnit napájecí napětí? Nebo chcete napájet obvody s proměnlivými nároky, aniž byste museli neustále měnit zdroj? Tento DC-DC buck-boost měnič vám poskytne libovolné napětí v rozsahu od 0,5 V do 30 V se stabilním proudem 3 A — a to vše v jediném modulu o velikosti 79 mm.
Poznámka: Stabilní trvalý proud je garantován do 3 A. Proud až 4 A je možný pouze při zajištění aktivního chlazení (doporučujeme externí ventilátor). Maximální výkon bez ventilátoru činí 35 W; s aktivním chlazením lze dosáhnout až 50 W.
Proč zvolit právě tento model? (Klíčové výhody):
- Step-Up i Step-Down v jednom modulu — napětí můžete zvyšovat i snižovat oproti vstupnímu napětí bez nutnosti dalších modulů, což pokrývá širokou škálu aplikací od 0,5 V do 30 V.
- Displej s vysokým rozlišením 0,01 V a 0,001 A — přesně vidíte, jaké napětí a proud dodáváte. V reálném čase navíc monitorujete výkon (W), kapacitu (Ah) a čas (h).
- 7 aktivních ochran současně — podpětí, přepětí, nadproud, nadměrný výkon, překročení kapacity, časový limit a přehřátí; výstup se automaticky odpojí dříve, než dojde k poškození.
- Účinnost ~88 % — minimální tepelné ztráty zajišťují dlouhou životnost a stabilitu; při 35 W bez ventilátoru je provoz za běžných podmínek naprosto spolehlivý.
- Kalibrace přímo v menu — pokud se hodnoty na displeji liší od vašeho multimetru, můžete napětí i proud snadno zkalibrovat bez externích přístrojů.
- Kompatibilní s Arduino, Raspberry Pi a 3,3V–5V obvody — napětí si nastavíte před připojením, čímž eliminujete riziko zničení citlivých komponent.
Detaily a výkon
Modul přijímá na vstupu 5 V až 30 V DC, přičemž pro dosažení maximálního výkonu je vyžadováno minimálně 8 V na vstupu. Při 5 V je dostupný výkon omezen na přibližně 15 W. Díky buck-boost topologii může modul fungovat bez ohledu na to, zda je požadované výstupní napětí nižší nebo vyšší než vstupní — což je zásadní výhoda oproti běžným měničům. Ochrana proti podpětí (LUP) má výchozí práh nastaven na 4,8 V: pokud napájecí zdroj zeslábne, výstup se automaticky odpojí, aby se předešlo problémům.
| Parametr | Hodnota / Detail |
|---|---|
| Vstupní napětí | 5,0 – 30 V DC |
| Výstupní napětí | 0,5 – 30 V DC, přesně nastavitelné |
| Výstupní proud | 3 A trvale; až 4 A s aktivním chlazením |
| Výstupní výkon | 35 W (pasivní chlazení) / až 50 W (externí ventilátor) |
| Rozlišení displeje napětí | 0,01 V |
| Rozlišení displeje proudu | 0,001 A |
| Účinnost konverze | ~88 % |
| Integrované ochrany | Podpětí (LUP), přepětí (OUP), nadproud (OCP), nadměrný výkon (OPP), kapacita (OAP), časový limit (OHP), přehřátí (OTP) |
| Typ měniče | DC-DC Step-Up / Step-Down (Buck-Boost) |
| Rozměry | 79 × 43 × 26 mm |
Návod k programování a použití
- Přepínání zobrazení: V normálním režimu stiskněte tlačítko SW pro přepínání mezi napětím (V), proudem (A), výkonem (W), kapacitou (Ah) a časem (h). Dlouhým stiskem SW přepnete zobrazení mezi vstupním (IN) a výstupním (OUT) napětím.
- Nastavení výstupního napětí: Stiskněte tlačítko U/I pro vstup do menu nastavení napětí. Aktivní číslice bude blikat. Otáčením enkodéru upravte hodnotu. Krátkým stiskem enkodéru přepnete mezi řády. Dvojitým stiskem U/I nebo po 10 sekundách nečinnosti menu opustíte.
- Nastavení maximálního proudu: V normálním režimu stiskněte U/I pro přístup k nastavení limitu proudu. Hodnotu upravte enkodérem stejně jako u napětí.
- Konfigurace výchozího stavu ON/OFF: Dlouhým stiskem U/I zvolíte, zda má být výstup po zapnutí zdroje aktivní (OPEN ON) nebo vypnutý (OPEN OFF).
- Nastavení ochran: Dlouhým stiskem U/I vstoupíte do menu ochran. Tlačítkem SW vyberte požadovanou ochranu (LUP, OUP, OCP, OPP, OAP, OHP, OTP). Upravte prahové hodnoty a aktivujte či deaktivujte jednotlivé ochrany.
- Kalibrace: Stiskněte U/I pro vstup do kalibračního rozhraní (CAL). Pro maximální přesnost zkalibrujte vstupní napětí, výstupní napětí a proud podle referenčního multimetru.
Obsah balení
- 1 × DC-DC Step-Up/Down měnič 30 V 4 A
Často kladené dotazy
Mohu tento modul použít jako nastavitelný zdroj pro Arduino nebo Raspberry Pi?
Ano. Modul poskytuje stabilní napětí v rozsahu 0,5 V až 30 V, včetně 3,3 V a 5 V. Před připojením zařízení si nastavte správné napětí, čímž předejdete riziku přepětí.
Je nutné použít chladicí ventilátor?
Pro běžné použití nikoliv. Při výkonu do 35 W a proudu do 3 A stačí pasivní chlazení. Pokud pracujete s proudem 4 A nebo dlouhodobě při vysokém výkonu, přidejte externí ventilátor – v opačném případě ochrana OTP automaticky vypne výstup.
Funguje i jako Step-Up (boost), nejen jako Step-Down (buck)?
Ano. Díky buck-boost topologii může výstupní napětí oproti vstupnímu zvyšovat i snižovat. Například z 12 V zdroje můžete získat 5 V i 24 V, aniž byste museli měnit modul.
Co se stane, pokud vstupní napětí klesne pod 4,8 V?
Ochrana LUP automaticky odpojí výstup. Výchozí práh je 4,8 V, ale v menu jej můžete upravit podle vlastností vašeho napájecího zdroje.
Mohu modul zkalibrovat, pokud se displej neshoduje s mým multimetrem?
Ano. Funkce CAL v menu umožňuje přesnou kalibraci vstupního i výstupního napětí a proudu pomocí vašeho multimetru jako referenčního měřidla.
