4kanálový reléový modul 433MHz – ovládejte až 4 zařízení jedním ovladačem
Potřebujete ovládat bránu, garážová vrata a osvětlení bezdrátově z jednoho místa? S tímto setem, který obsahuje jeden přijímač a dva dálkové ovladače, snadno zautomatizujete až 4 nezávislé okruhy — a to bez nutnosti volat elektrikáře nebo dokupovat další komponenty. 4kanálový reléový modul 433MHz je připraven k okamžitému použití.
Poznámka: Balení obsahuje přijímací modul se 4 relé a 2 dálkové ovladače se 4 tlačítky. Pro provoz je vyžadováno napájení 12V DC — napájecí zdroj není součástí balení.
Proč si vybrat právě tento model? (Klíčové výhody):
- Kompletní sada — přijímač a 2 ovladače v jednom balení, žádné skryté náklady
- 4 nezávislé kanály — ovládejte současně bránu, vrata, čerpadlo nebo světla, každé vlastním tlačítkem
- 3 programovatelné režimy — Momentary (impulsní), ON/OFF (přepínací) a Latched (aretační), vhodné pro jakýkoliv typ zátěže
- Spínaný výkon až 2000W — přímé ovládání motorů, čerpadel nebo pohonů bez nutnosti externích relé
- Vysoká citlivost -105 dBM — stabilní příjem signálu i přes stěny nebo na větší vzdálenost
- Široký teplotní rozsah -20°C ~ +80°C — spolehlivý provoz v zimě i v nevytápěných průmyslových prostorách
- Self-learning programování — spárování nového ovladače během pár sekund bez speciálního vybavení
Detaily a technické parametry
Přijímač pracuje na frekvenci 433.92 MHz s modulací ASK, díky čemuž je kompatibilní s většinou běžně dostupných ovladačů na trhu. Technologie self-learning (učící se kód) eliminuje potřebu nastavování DIP přepínačů — ovladač spárujete přímo za chodu. Klidový proud 8.5 mA zajišťuje minimální spotřebu v pohotovostním režimu a výstupy čtyř relé lze konfigurovat individuálně nebo v párech (2CH režimy) pro komplexnější automatizační scénáře.
| Parametr | Hodnota / Detail |
|---|---|
| Napájecí napětí | 12V DC |
| Pracovní frekvence | 433.92 MHz |
| Modulace signálu | ASK |
| Metoda kódování | Self-learning (učící se kód) |
| Počet kanálů | 4 nezávislé kanály |
| Provozní režimy | Momentary / ON-OFF / Latched / 2CH |
| Klidový proud | 8.5 mA |
| Maximální spínaný výkon | 2000W |
| Citlivost příjmu | -105 dBM |
| Provozní teplota | -20°C ~ +80°C |
| Ovladače v balení | 2 ks (každý se 4 tlačítky) |
Návod k programování a použití
- Připojte modul k 12V DC napájení a počkejte, až LED dioda zůstane trvale svítit.
- Stiskněte tlačítko na desce osmkrát pro kompletní reset systému — série bliknutí potvrdí úspěšné vymazání.
- Počkejte na stabilizaci LED diody. Během této doby nemačkejte tlačítka na ovladači.
- Zvolte požadovaný režim počtem stisknutí tlačítka na desce a následně stiskněte vybrané tlačítko na ovladači, jakmile LED dioda silně svítí:
- Momentary (impulsní): 1 stisknutí — relé je sepnuto pouze po dobu držení tlačítka
- ON/OFF (přepínací): 2 stisknutí — jedno stisknutí zapne, druhé vypne
- Latched (aretační): 3 stisknutí — relé zůstává v poslední nastavené poloze
- Režim 2CH 1+2: 4 stisknutí — současná aktivace kanálů 1 a 2
- Režim 2CH 1+3: 5 stisknutí — současná aktivace kanálů 1 a 3
- Režim 2CH 2+3: 6 stisknutí — současná aktivace kanálů 2 a 3
- Režim 2CH 3+3: 7 stisknutí — speciální konfigurace dvojitého kanálu 3
- Kompletní RESET: 8 stisknutí — vymaže všechna nastavení a spárované ovladače

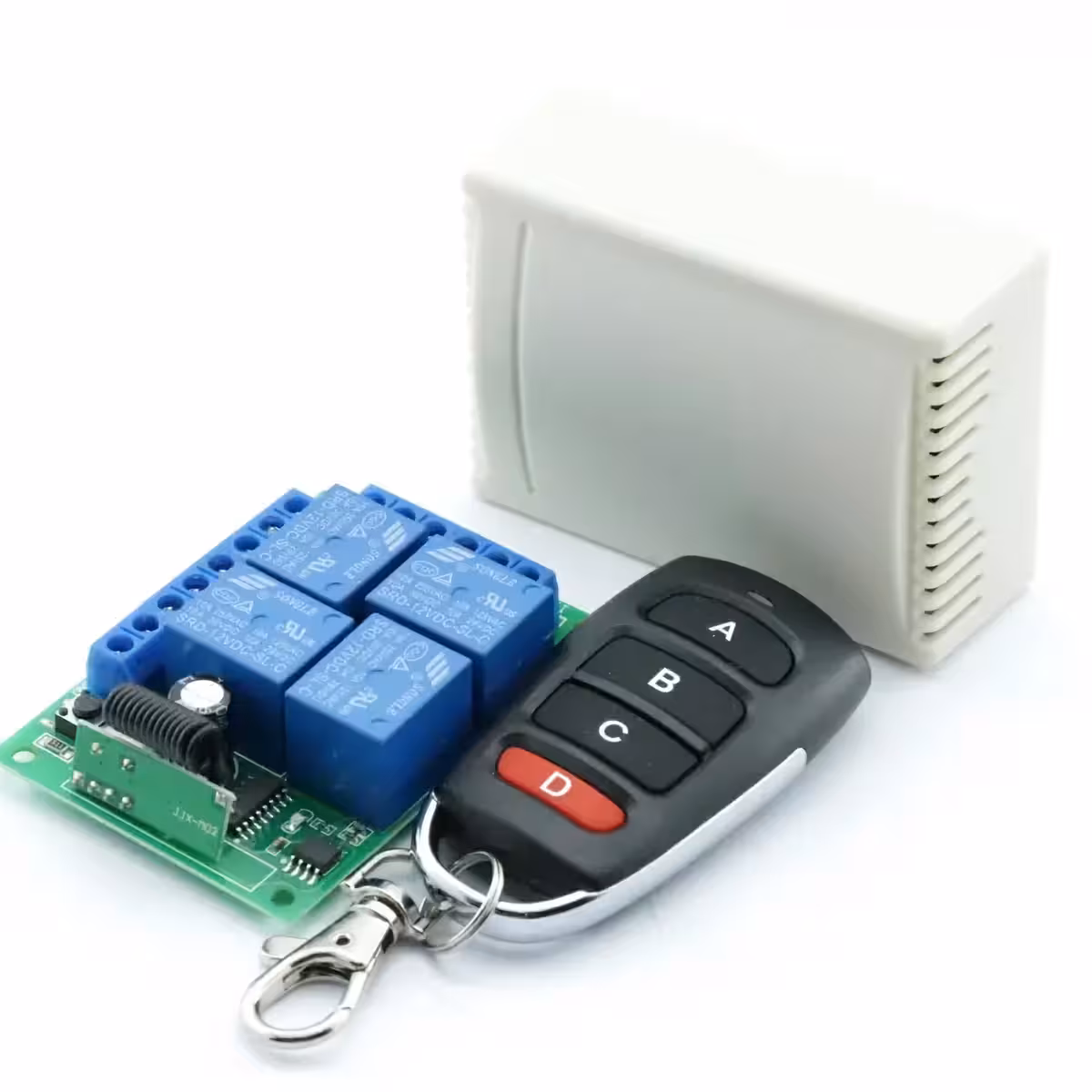

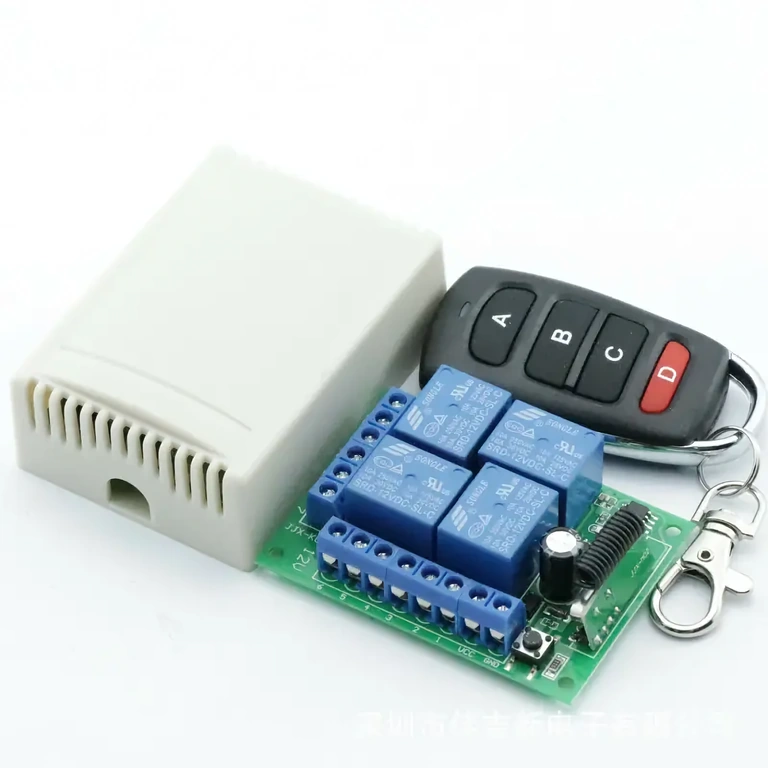

Obsah balení

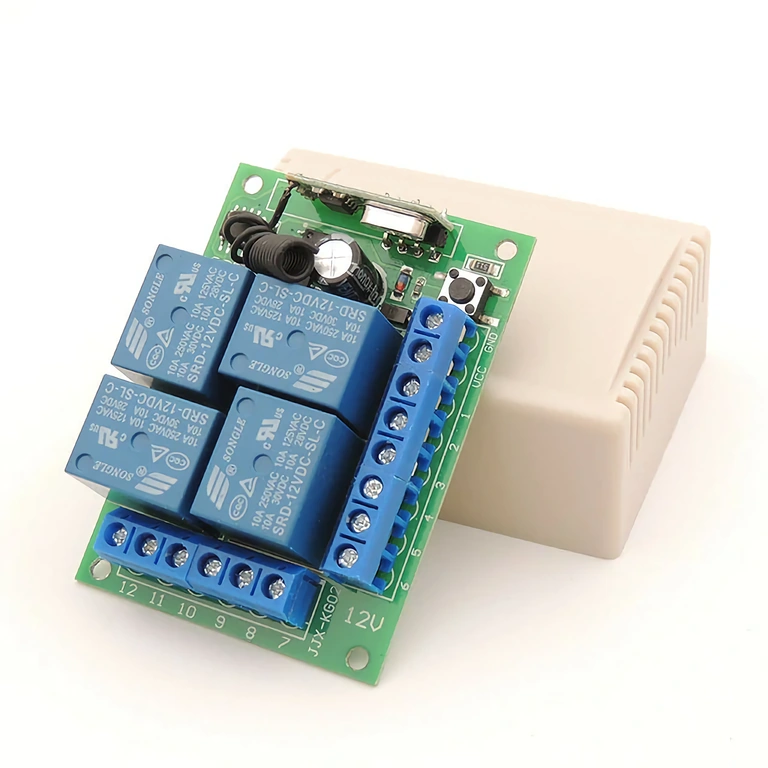

- 1x RF přijímací modul se 4 nezávislými relé (12V DC)

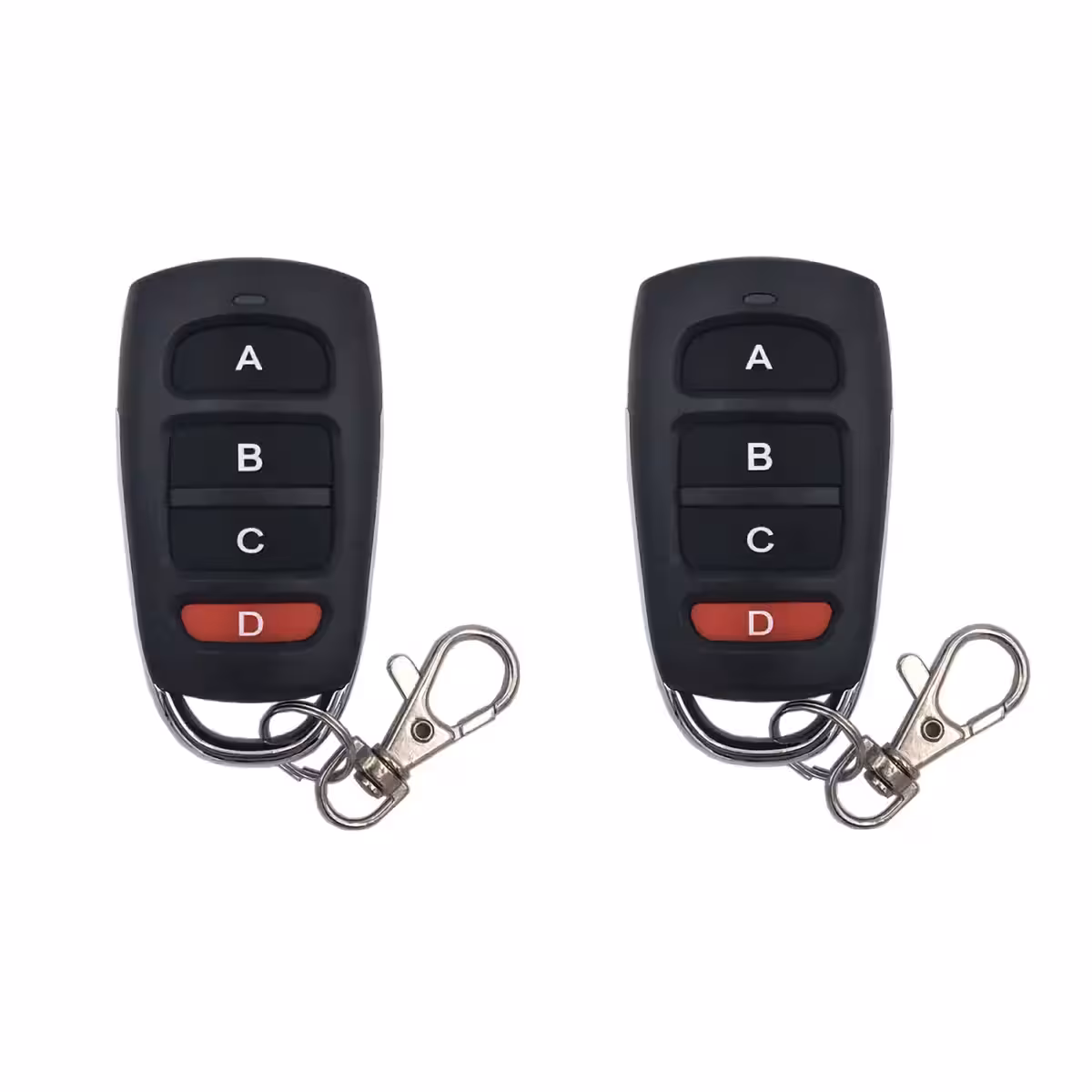

- 2x Dálkový ovladač se 4 tlačítky (433.92 MHz)
Často kladené dotazy
Mohu k modulu přidat více ovladačů?
Ano. Díky funkci self-learning můžete spárovat libovolný počet ovladačů kompatibilních s frekvencí 433.92 MHz a modulací ASK. Postup programování stačí zopakovat pro každý nový ovladač bez nutnosti resetu.
Jaký je praktický rozdíl mezi režimy Momentary, ON/OFF a Latched?
Momentary je vhodný pro zvonky nebo krátké impulzy — relé sepne jen při držení tlačítka. ON/OFF funguje jako klasický vypínač — stisknete pro zapnutí, stisknete pro vypnutí. Latched udržuje stav bez ohledu na počet stisknutí — ideální pro pohony s vlastním koncovým vypínáním.
Funguje to se stávajícími pohony bran nebo vrat?
Většinou ano, pokud váš systém podporuje ovládání přes relé a pracuje s napětím 12V. Před instalací si ověřte napájecí napětí a typ signálu, který váš řídicí systém vyžaduje.
Je součástí balení 12V napájecí zdroj?
Ne. Balení obsahuje pouze přijímací modul a 2 dálkové ovladače. Zdroj 12V DC je nutné dokoupit samostatně.
Lze modul umístit ven nebo do prostor s extrémními teplotami?
Ano. Modul zvládá teploty od -20°C do +80°C, takže odolá mrazům i horkému prostředí. Pokud je modul vystaven přímým povětrnostním vlivům, doporučujeme jej umístit do vodotěsné krabičky.
