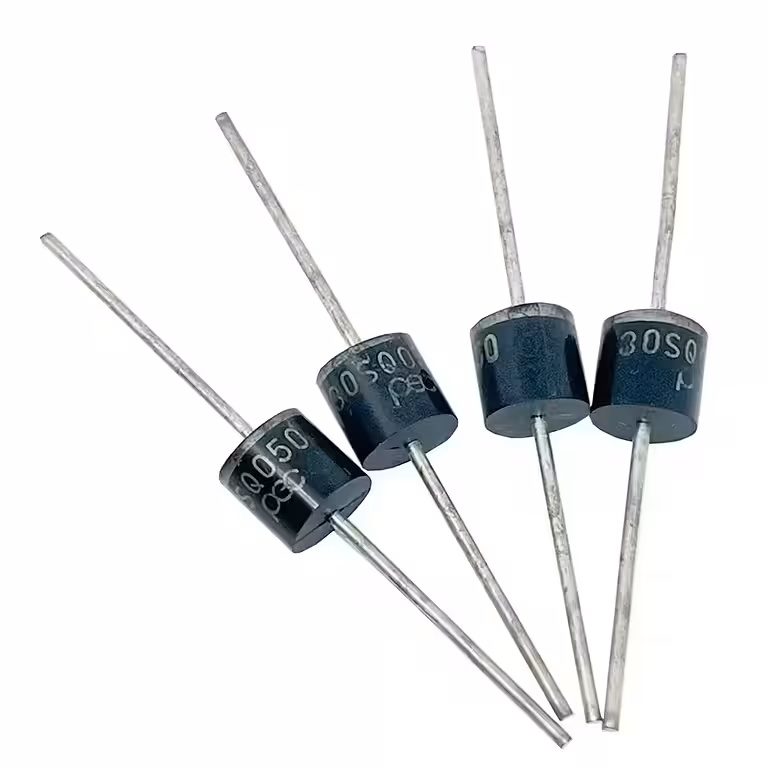

Schottkyho diody 30SQ050 – sada 5 kusů pro ochranu proti zpětnému proudu bez zbytečných ztrát
V noci vaše solární panely energii nevyrábějí, ale mohou ji spotřebovávat. Bez blokovací diody se baterie vybíjí zpětně přes fotovoltaické články. Schottkyho diody 30SQ050 tomuto jevu spolehlivě zabrání, a to s úbytkem napětí až třikrát nižším, než mají běžné křemíkové diody.
Poznámka: Sada obsahuje 5 kusů Schottkyho diod typu 30SQ050. Uvedená cena je za celou sadu.
Proč zvolit právě tento model? (Klíčové výhody):
- Úbytek napětí pouze ~0,45 V — oproti 0,6–0,7 V u klasických křemíkových diod to znamená méně odpadního tepla a více energie uložené v baterii.
- 100% blokování zpětného proudu — v noci nebo při částečném zastínění zabrání tomu, aby proud tekl zpět do panelů.
- Jmenovitý proud 30 A — bez problémů zvládne instalace s více panely zapojenými paralelně, nejen jeden samostatný panel.
- Vhodné pro 12V, 24V a 48V systémy — univerzální řešení pro většinu běžných off-grid instalací.
- Sada 5 kusů — ideální pro kompletní instalaci nebo jako praktická zásoba za výhodnou cenu za kus.
Detaily a výkon
Schottkyho technologie nahrazuje klasický p-n přechod bariérou kov-polovodič, což dramaticky snižuje úbytek napětí v propustném směru a prakticky eliminuje dobu zpětného zotavení. Výsledek: nižší tepelné ztráty při vysokých proudech a stabilní chování i při rychlých změnách zátěže.
Pouzdro TO-277A (SQ) disponuje plochou kontaktní plochou, která umožňuje přímou montáž na chladič nebo kovové šasi – to je klíčové, pokud pracujete blízko limitu 30 A. Maximální teplota přechodu dosahuje až +150 °C, což poskytuje dostatečnou bezpečnostní rezervu i v instalacích vystavených přímému slunci.
| Parametr | Hodnota / Detail |
|---|---|
| Model | 30SQ050 |
| Typ | Schottkyho dioda – blokovací / bypass |
| Střední usměrněný proud (Iav) | 30 A |
| Maximální závěrné napětí (VRRM) | 50 V |
| Úbytek napětí (VF typický) | ~0,45 – 0,55 V při 30 A |
| Teplota přechodu (Tj) | -55 °C … +150 °C |
| Pouzdro | TO-277A (SQ) |
| Kompatibilita solárních systémů | 12 V / 24 V / 48 V |
| Kompatibilita baterií | AGM, GEL, olověné |
| Počet v sadě | 5 kusů |
Obsah balení
- 5 x Schottkyho dioda 30SQ050 (30 A / 50 V, pouzdro TO-277A)
Často kladené otázky
Kolik diod sada obsahuje a jak je to s cenou?
Sada obsahuje 5 kusů Schottkyho diod 30SQ050. Uvedená cena platí pro celé balení 5 kusů, nikoliv za jeden kus.
Mohu tyto diody použít v 48V solárním systému?
Ano, maximální závěrné napětí 50 V umožňuje použití v 12V, 24V i 48V systémech. Obecně se doporučuje, aby provozní napětí nepřekročilo 80 % jmenovité hodnoty pro zajištění maximální životnosti.
Proč zvolit Schottkyho diodu místo běžné křemíkové?
Klasická křemíková dioda má úbytek 0,6–0,7 V. Schottkyho dioda 30SQ050 ztrácí pouze ~0,45 V. Při proudu 30 A tento rozdíl znamená úsporu několika wattů, které by se jinak přeměnily na odpadní teplo – což je při celoročním provozu významný rozdíl.
Je nutné použít chladič?
Při proudech do 10–15 A pouzdro TO-277A odvádí teplo dostatečně samo. Pokud však systém pracuje dlouhodobě blízko hranice 30 A, doporučujeme montáž na chladič nebo kovový povrch, aby teplota přechodu zůstala v bezpečných mezích.
Lze diody použít i mimo fotovoltaiku?
Ano. Jsou vhodné pro jakékoli aplikace vyžadující usměrnění, blokování zpětného proudu nebo ochranu proti přepólování v DC obvodech do 50 V a 30 A – od nabíječek až po průmyslové napájecí zdroje.
