Digitální panelový voltmetr a ampérmetr 0–100V 0–10A – přesné měření s přehledným duálním LED displejem
Při stavbě vlastního napájecího zdroje, řídicího panelu nebo solárního systému potřebujete mít neustálý přehled o napětí a proudu v obvodu. Zapomeňte na neustálé vytahování multimetru. Tento digitální panelový měřicí přístroj vám umožní sledovat hodnoty v reálném čase přímo na vašem zařízení.
Poznámka: Modul vyžaduje napájecí napětí v rozsahu 4–30 V DC. Pro měření napětí vyšších než 30 V použijte schéma č. 2 se samostatným napájením modulu.
Proč zvolit právě tento model? (Hlavní výhody):

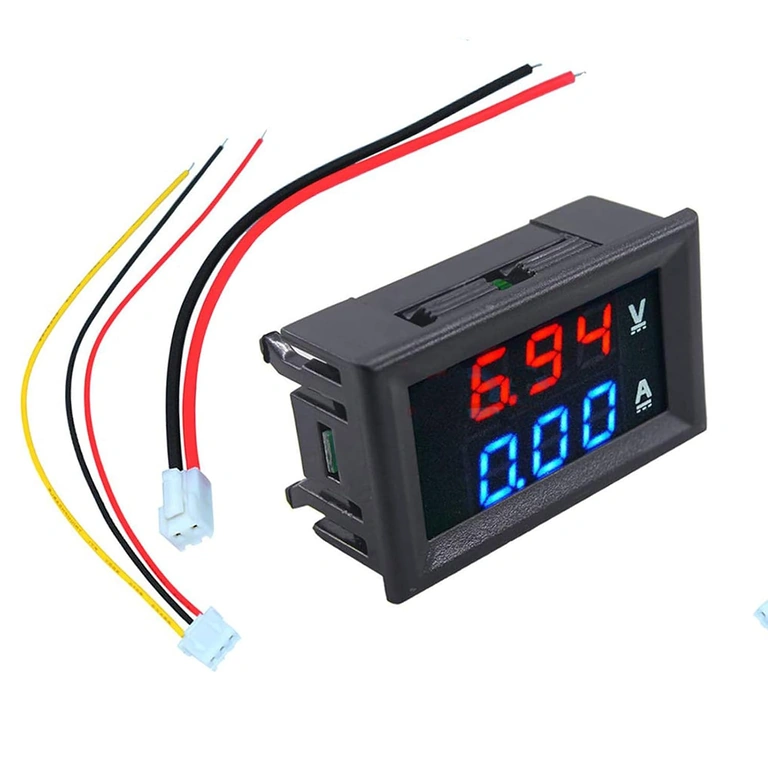

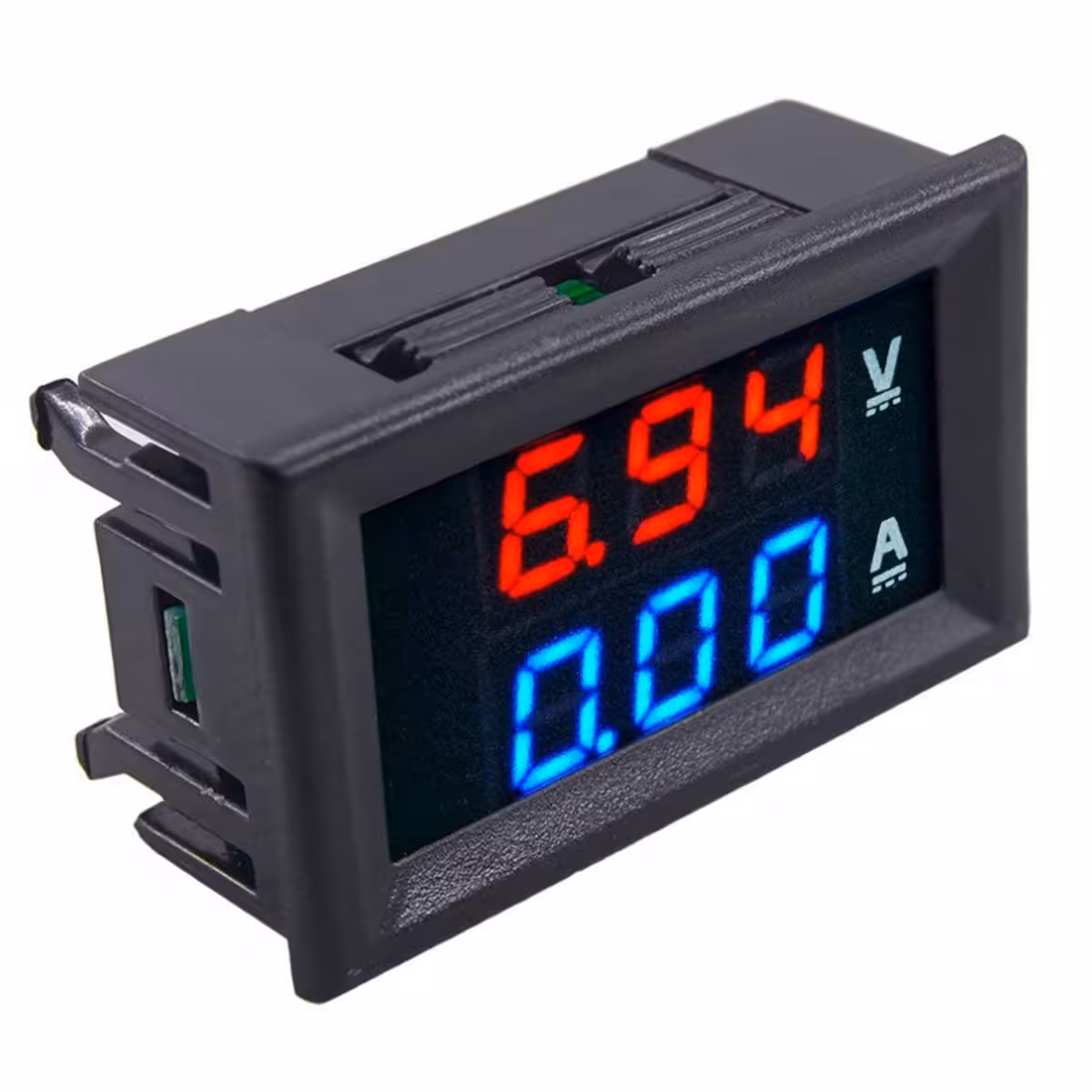

- Duální červeno-modrý LED displej — 0,28″ číslice (napětí červeně, proud modře) jsou skvěle čitelné i v šeru nebo na přímém slunci.
- Integrovaný bočník — pro proudy do 10 A nepotřebujete žádné externí komponenty; stačí zapojit a měřit.
- Přesnost ±1 % s rozlišením 0,1 V / 0,01 A — ideální pro laboratorní účely, 12V/24V solární systémy nebo regulovatelné zdroje.
- Dvě schémata zapojení — možnost společného napájení (do 30 V) nebo odděleného napájení (až do 100 V) pro maximální flexibilitu.
- Vlastní spotřeba ≤ 20 mA — minimální vliv na měřený obvod, což je klíčové u bateriových aplikací.
- Snadná montáž — standardní výřez 46 × 27 mm, předpřipravené 15cm kabely a fixační klipy v balení.

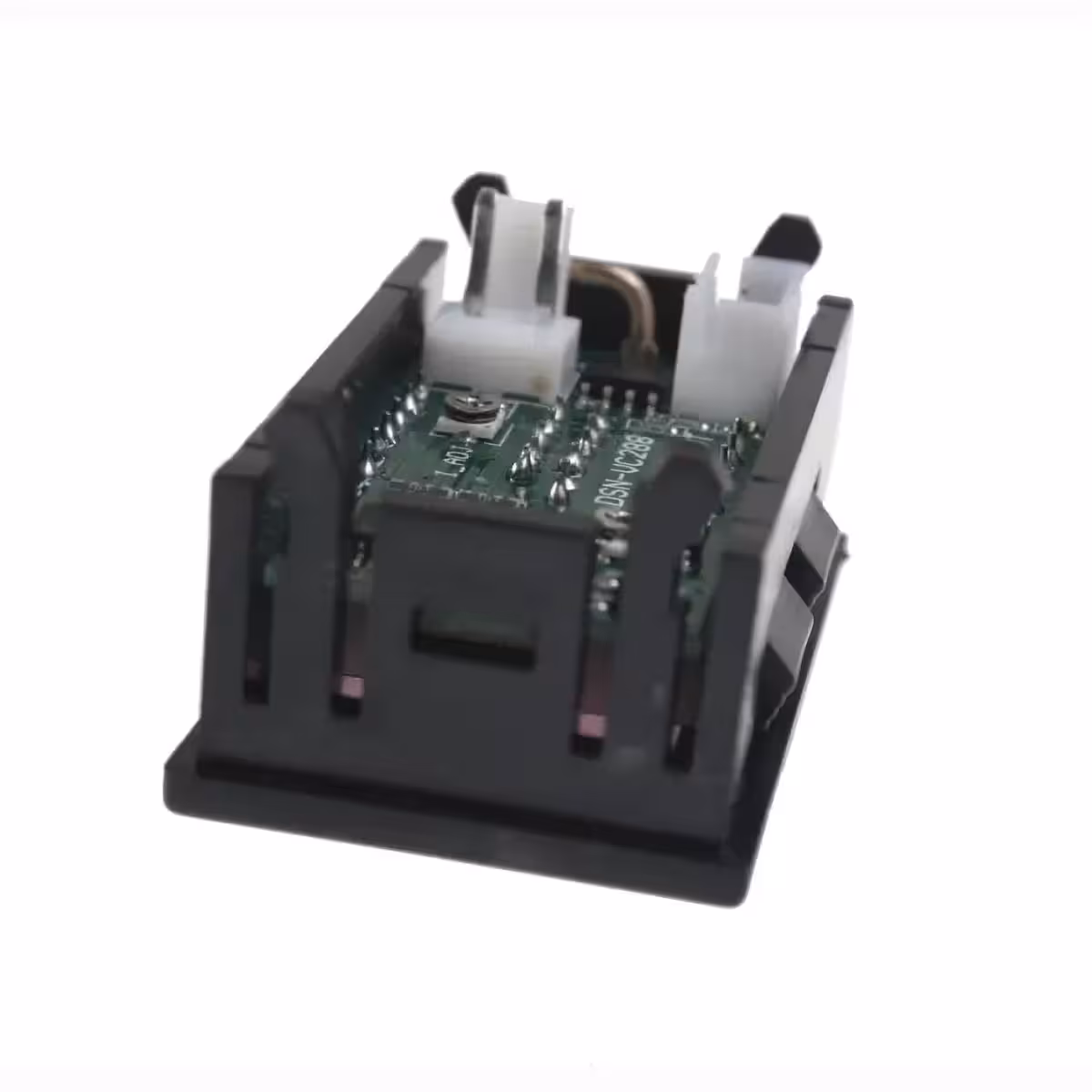

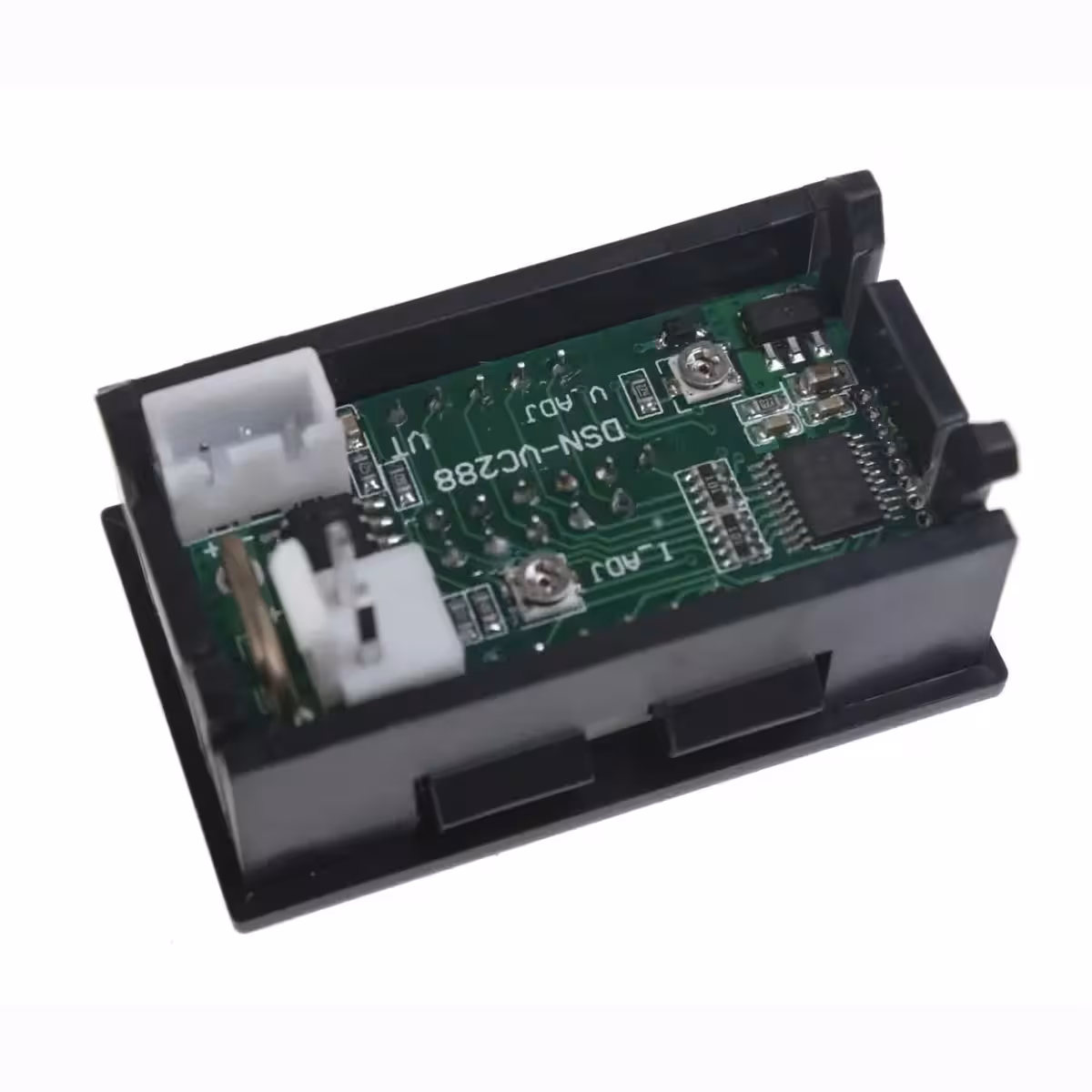

Detaily a technické parametry
Srdcem modulu je dedikovaný měřicí mikrokontrolér, který obnovuje zobrazené hodnoty každých 300 ms. To zajišťuje rychlou odezvu na změny v zátěži bez nepříjemného blikání displeje. Díky provozní teplotě od –10 °C do +65 °C je modul vhodný jak pro vnitřní rozvaděče, tak pro technická zařízení vystavená teplotním výkyvům. Vlastní spotřeba do 20 mA zaručuje, že přístroj neovlivňuje přesnost měření ani u citlivých obvodů.
| Parametr | Hodnota / Detail |
|---|---|
| Měřitelné napětí | DC 0–100 V |
| Měřitelný proud | DC 0–10 A |
| Napájecí napětí | DC 4–30 V |
| Vlastní spotřeba | ≤ 20 mA |
| Přesnost | ±1 % (±1 číslice) |
| Rozlišení napětí | 0,1 V |
| Rozlišení proudu | 0,01 A |
| Obnovovací frekvence | 300 ms |
| Displej | Duální LED 0,28″ – červená (V) / modrá (A) |
| Provozní teplota | –10 °C až +65 °C |

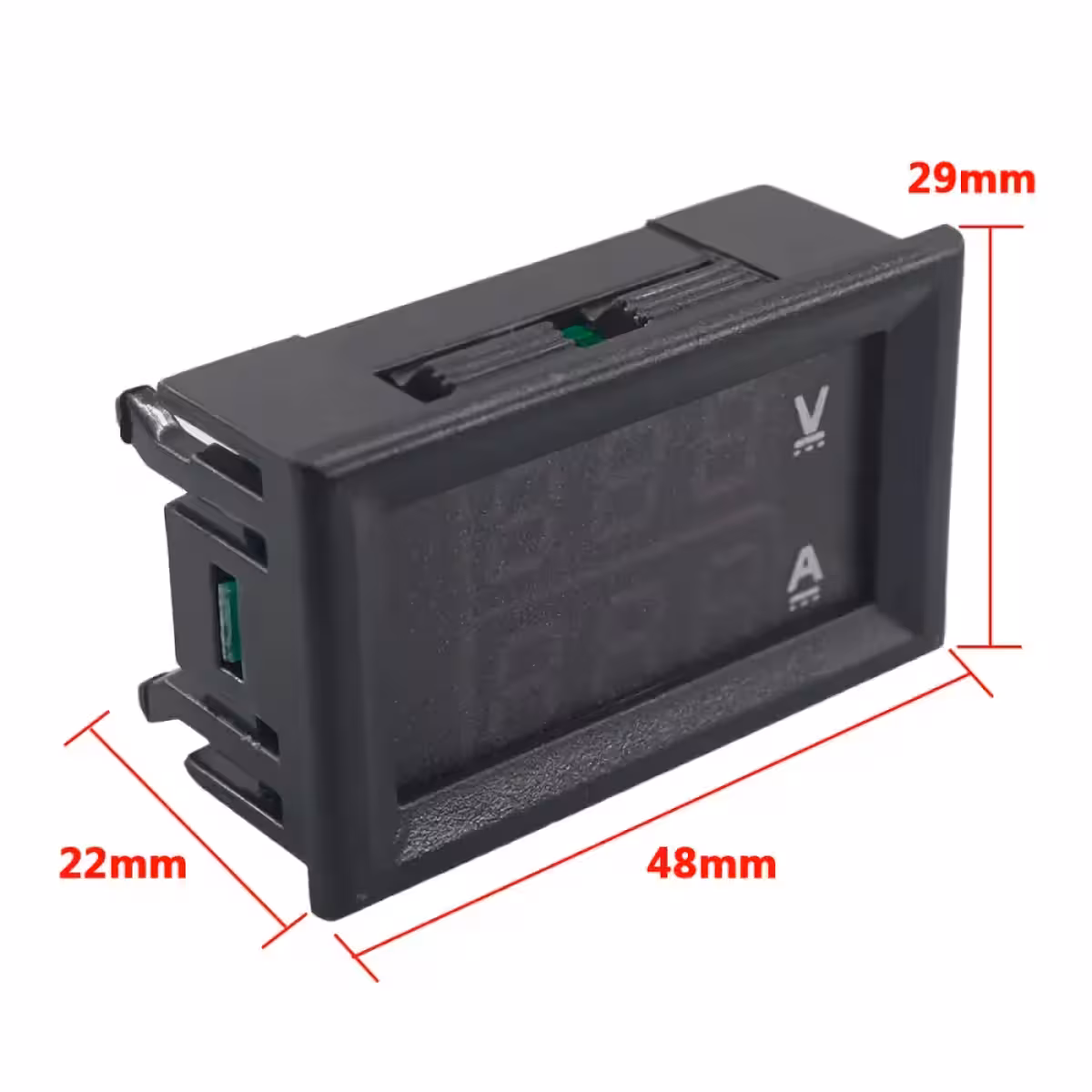

| Rozměry modulu | 48 × 29 × 26 mm |
| Rozměr montážního otvoru | 46 × 27 mm |
| Délka kabelů | 15 cm |
Návod k zapojení a použití

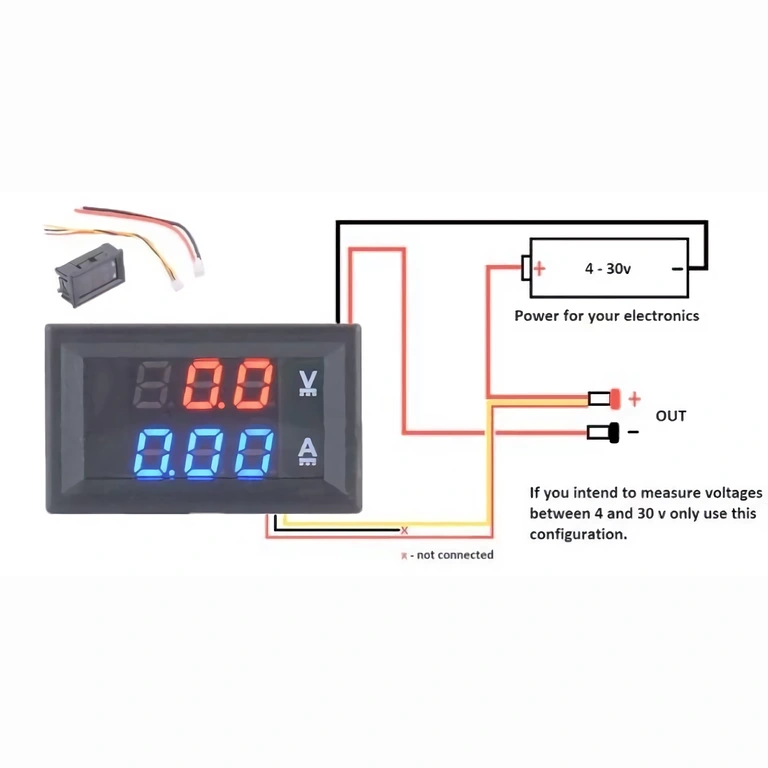

- Schéma 1 – Společné napájení: Připojte zdroj 4–30 V DC k napájecím vstupům modulu i ke spotřebiči. Měřicí vodiče napětí zapojte paralelně ke spotřebiči a bočník ampérmetru sériově.

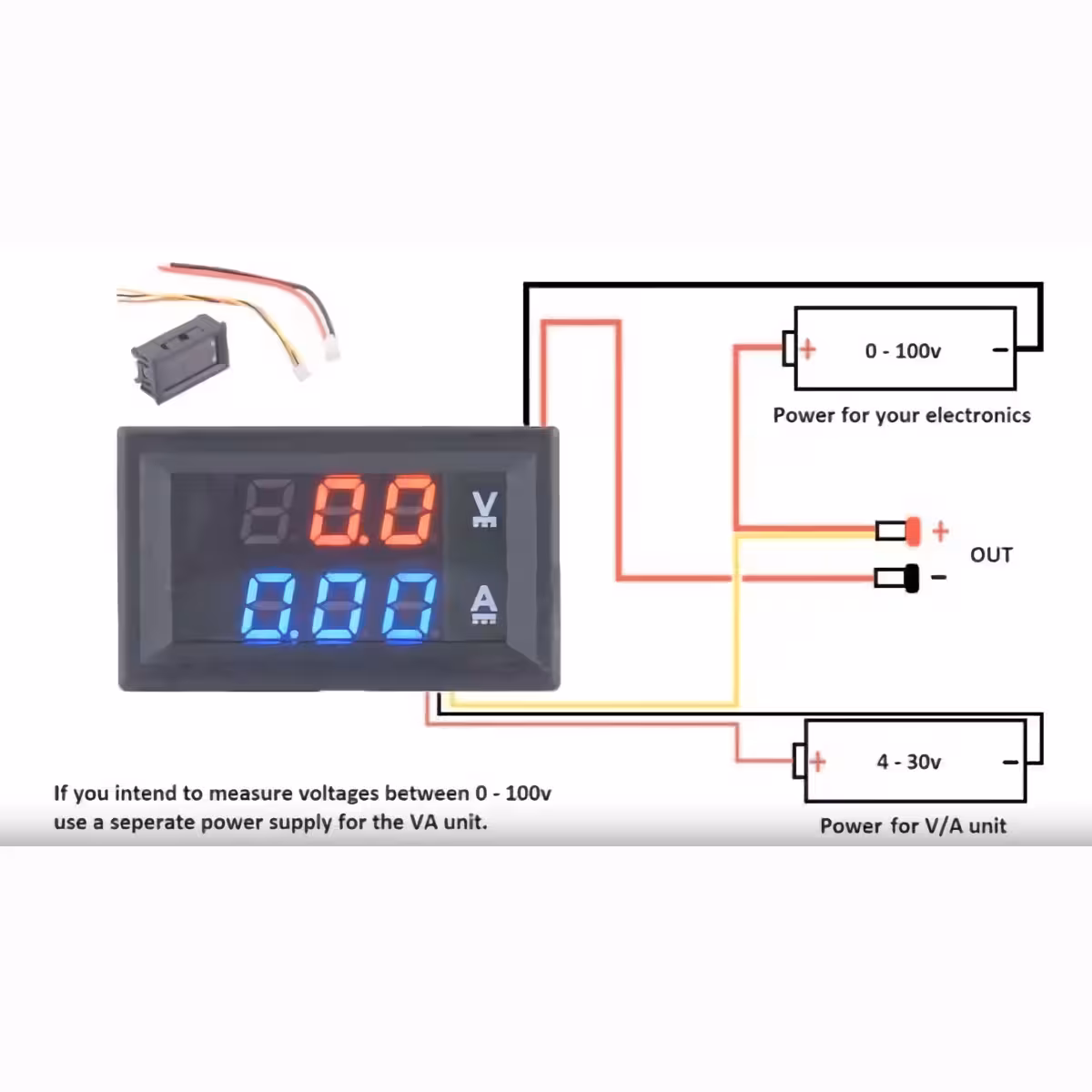

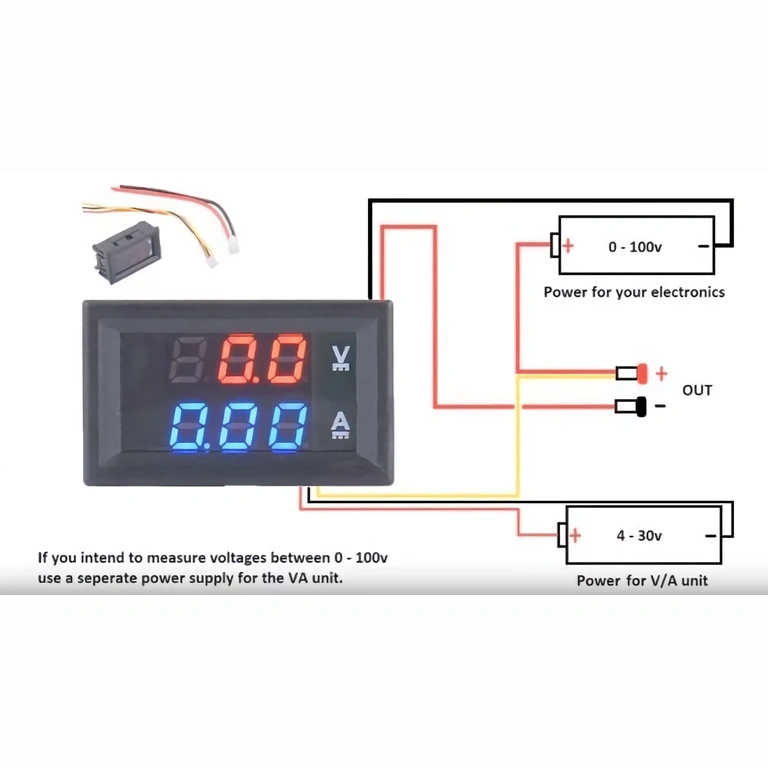

- Schéma 2 – Oddělené napájení: Použijte samostatný zdroj 4–30 V DC výhradně pro napájení modulu. Hlavní měřený obvod může mít napětí až 100 V – ideální pro laboratorní zdroje.

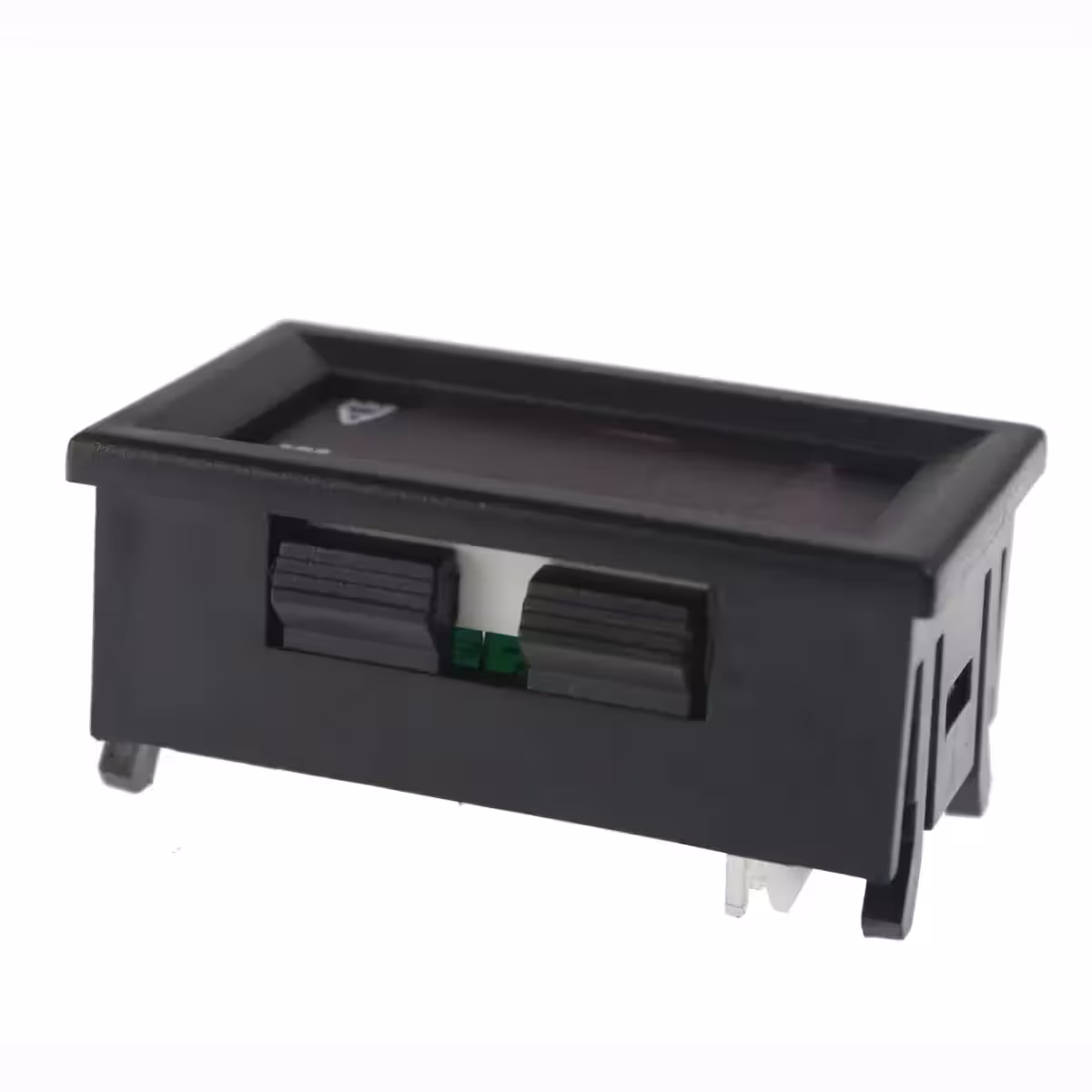

- Do panelu vyřízněte otvor o rozměrech 46 × 27 mm a modul zepředu vložte.
- Zajistěte modul bočními fixačními klipy a připojte kabely dle zvoleného schématu.
- Po zapnutí napájení se displej okamžitě rozsvítí a začne zobrazovat aktuální hodnoty napětí a proudu.
Obsah balení

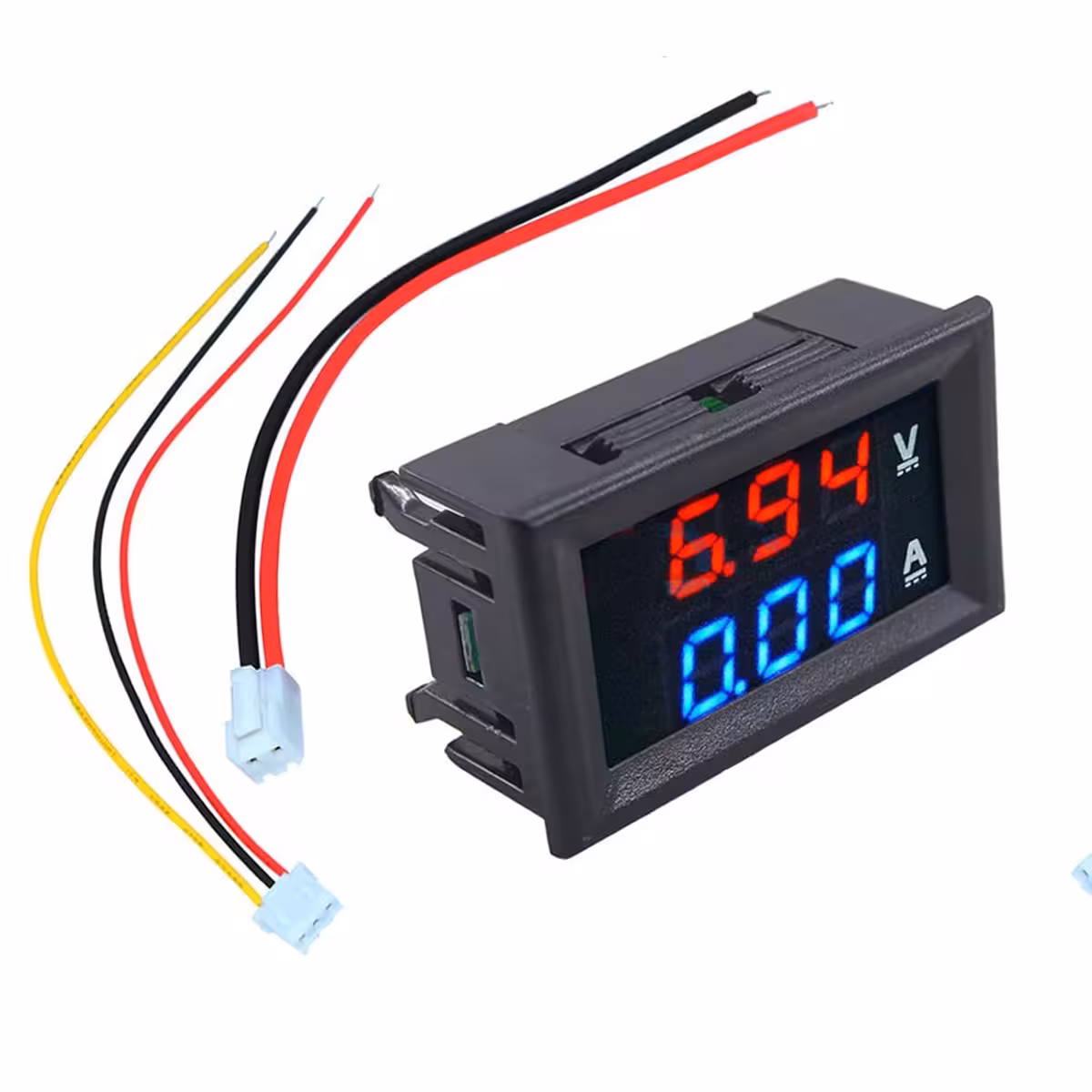

- 1× Digitální panelový voltmetr/ampérmetr DC 0–100 V / 0–10 A
- Propojovací kabely (~15 cm, předpřipojené)
- Boční fixační klipy pro montáž do panelu
Často kladené dotazy
Lze tento voltmetr použít pro 12V nebo 24V solární systém?
Ano, bez problémů. Napájecí napětí modulu (4–30 V) odpovídá běžným solárním instalacím a rozsah měření 0–100 V / 0–10 A pokrývá parametry většiny malých a středních solárních panelů.
Potřebuji pro ampérmetr externí bočník?
Ne. Bočník je již integrován v modulu a bez problémů zvládá proudy do 10 A. Žádné další součástky nejsou potřeba.
Jak měřit napětí nad 30 V, když můj napájecí zdroj má méně?
Použijte schéma č. 2: modul napájejte ze samostatného zdroje 4–30 V a měřený obvod může mít až 100 V. Oba okruhy jsou od sebe galvanicky odděleny.
Funguje přístroj i pro střídavý proud (AC)?
Ne. Tento modul je určen výhradně pro stejnosměrné obvody (DC). Nepřipojujte jej k AC síti.
Jaké jsou přesné rozměry pro montážní otvor?
Potřebujete výřez o velikosti 46 × 27 mm. Čelní panel modulu má 48 × 29 mm, takže spolehlivě zakryje okraje otvoru.
