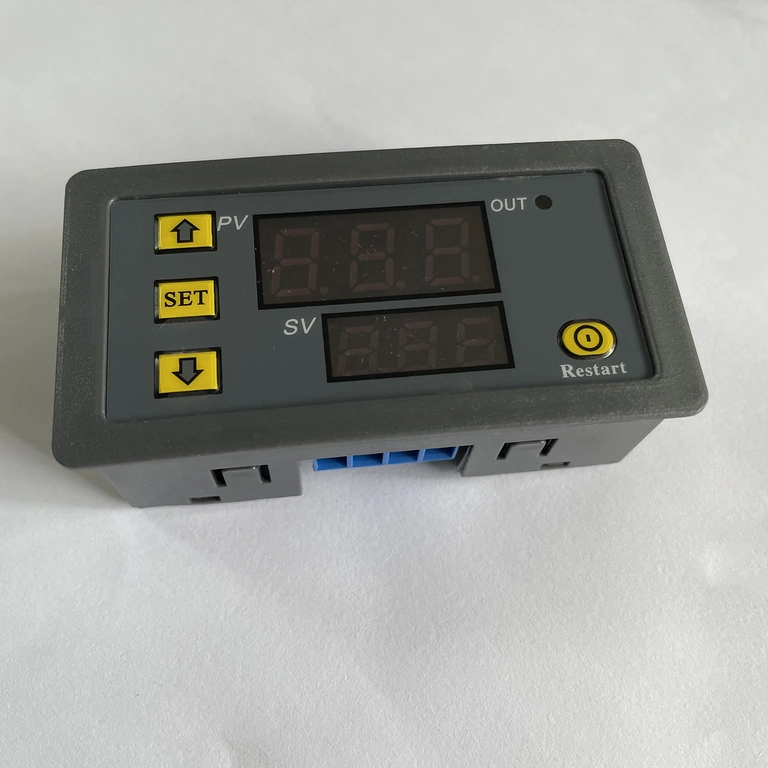

Programovatelné časové relé 220V s duálním displejem T1/T2 — přesné časování bez analogových odchylek
Potřebujete automaticky ovládat čerpadlo, ventilátor nebo zavlažovací systém, aniž byste museli neustále hlídat čas? Programovatelné časové relé vyřeší tento úkol jednou provždy. Jednoduše nastavíte intervaly T1 a T2, zvolíte provozní režim a o víc se nestaráte. Zařízení pracuje samostatně, den i noc, a to i po výpadku elektrického proudu.
Poznámka: Modul je určen k instalaci osobami se základní elektrotechnickou kvalifikací. Před montáží si prosím prostudujte schéma zapojení, které je součástí balení.
Proč zvolit právě tento model? (Klíčové výhody):

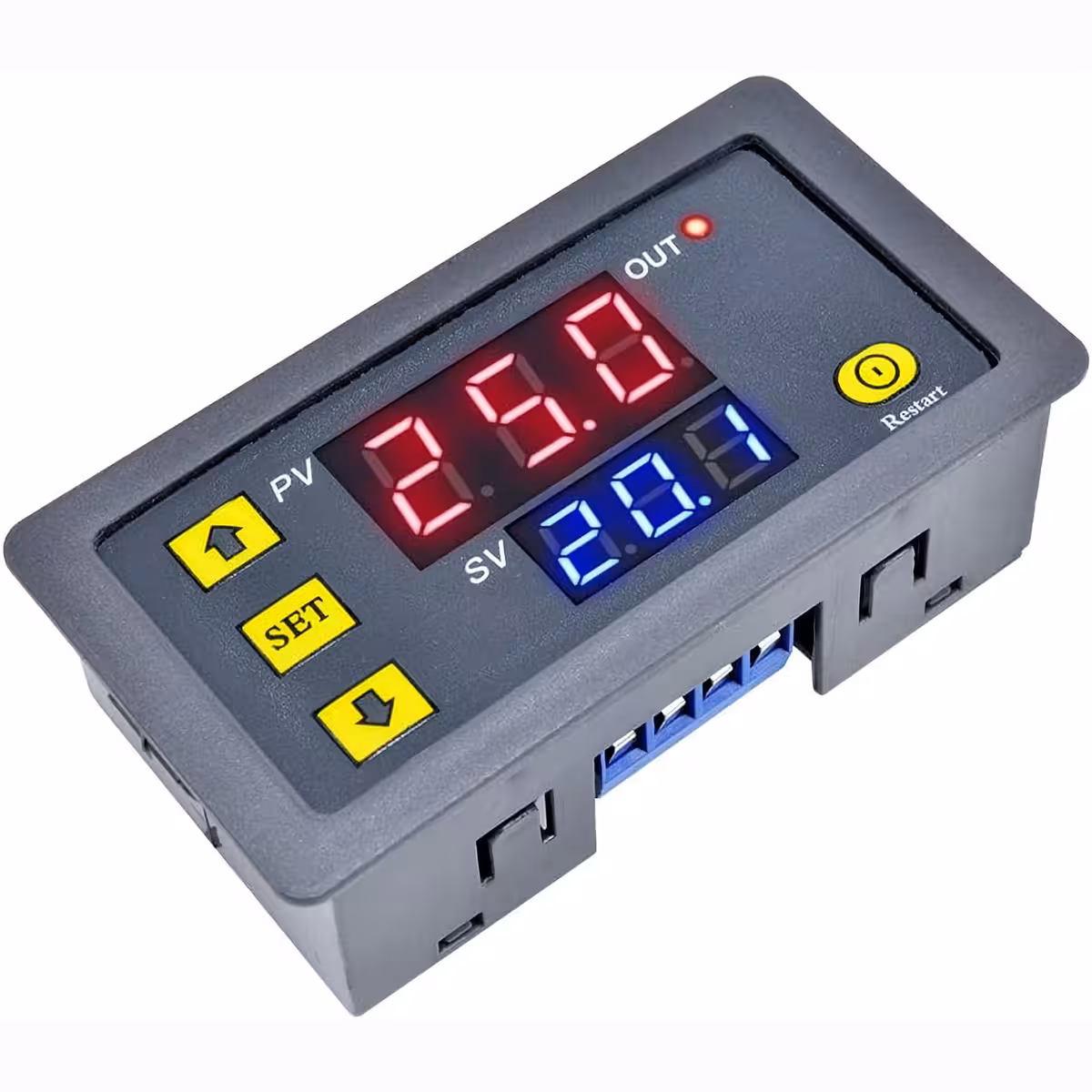

- Duální LED displej T1 + T2 — vidíte a upravujete oba intervaly současně, bez nutnosti procházet složitá menu
- 6 provozních režimů — zpoždění, časování, cyklování ON/OFF a OFF/ON pokrývá jakýkoliv scénář, od automatického zavlažování až po průmyslové pece
- Rozsah 0–999 v sekundách, minutách nebo hodinách — kompletní flexibilita nastavitelná pomocí jediného parametru P0, bez nutnosti dalších modulů
- Nevolatilní paměť — nastavení T1, T2, P0 a P1 zůstává uloženo i po výpadku proudu; po obnovení napájení relé pokračuje přesně tam, kde skončilo
- Kapacita 10A / 1500W — spíná přímo čerpadla, ventilátory, topná tělesa a osvětlení bez nutnosti externího stykače

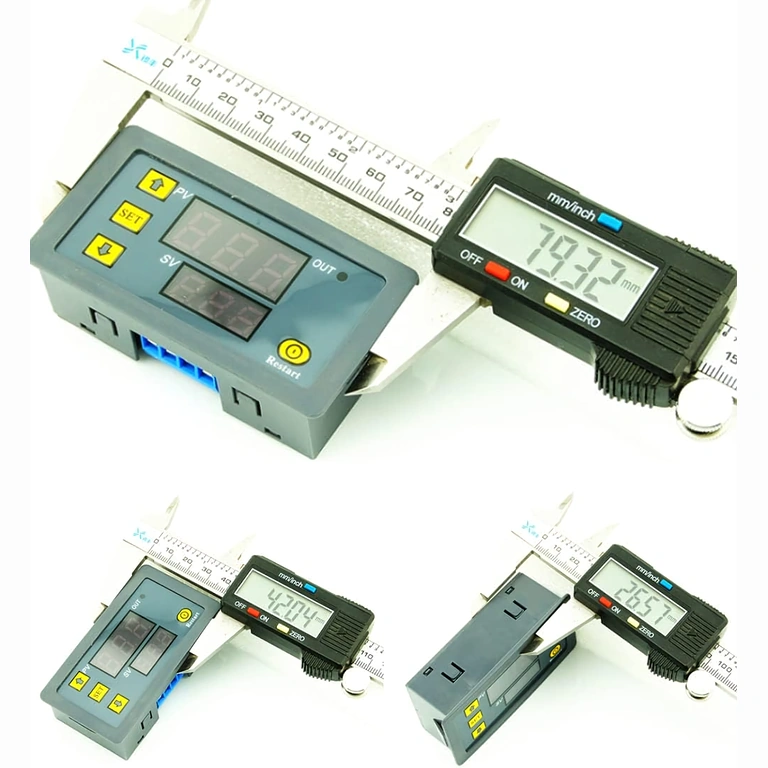

- Kompaktní formát pro rozvaděč — rozměry 79×26×43 mm s montážním výřezem 72×40 mm umožňují snadnou instalaci do standardních panelů
Detaily a výkon
Srdcem modulu je mikrokontrolér určený pro přesné časování — nejedná se o analogový RC obvod. To znamená, že nastavený interval zůstává konstantní bez ohledu na kolísání napětí nebo teploty. Tlačítka SET, + a – umožňují kompletní konfiguraci během minuty a cyklický režim (P1-4 a P1-5) zajišťuje nekonečné opakování cyklů ON/OFF bez nutnosti manuálního zásahu. Reléový kontakt NO/NC zajišťuje kompatibilitu s odporovou i indukční zátěží až do limitu 1500W při 220V AC.
| Parametr | Hodnota / Detail |
|---|---|
| Napájecí napětí | AC 220V |
| Maximální pracovní proud | 10A |
| Maximální spínaný výkon | 1500W |
| Rozsah časování T1 / T2 | 0–999 sekund / 0–999 minut / 0–999 hodin |
| Časové jednotky (P0) | P0=0 sekundy | P0=1 minuty | P0=2 hodiny |
| Provozní režimy (P1) | P1-0 až P1-5 (6 režimů) |
| Paměť nastavení | Nevolatilní (uchována po výpadku proudu) |
| Displej | Duální LED (T1 + T2) |
| Rozměry modulu | 79 × 26 × 43 mm |
| Rozměry montážního otvoru | 72 × 40 mm |
| Typ výstupu | Reléový kontakt NO/NC |
Pokyny pro programování a použití

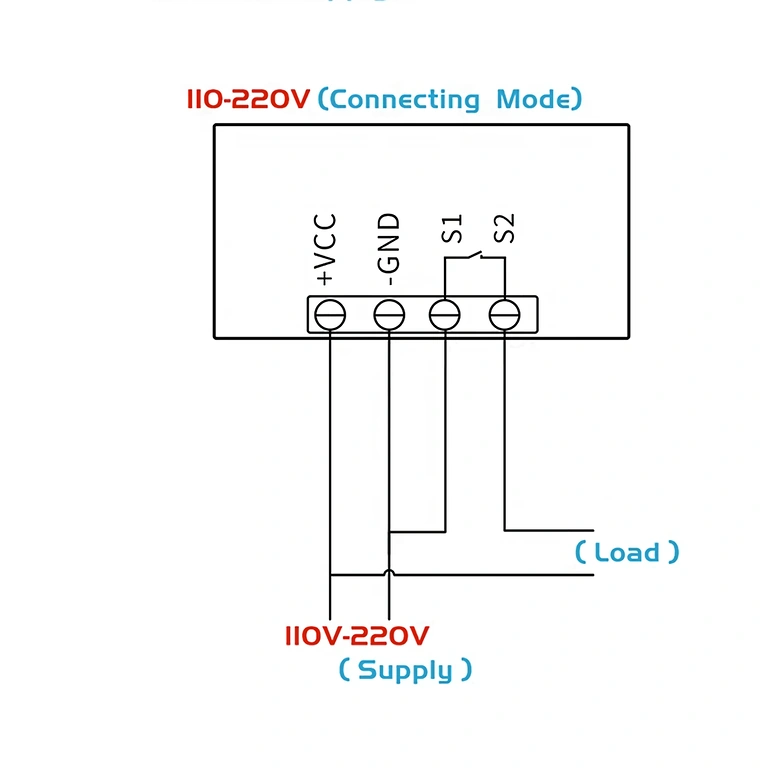

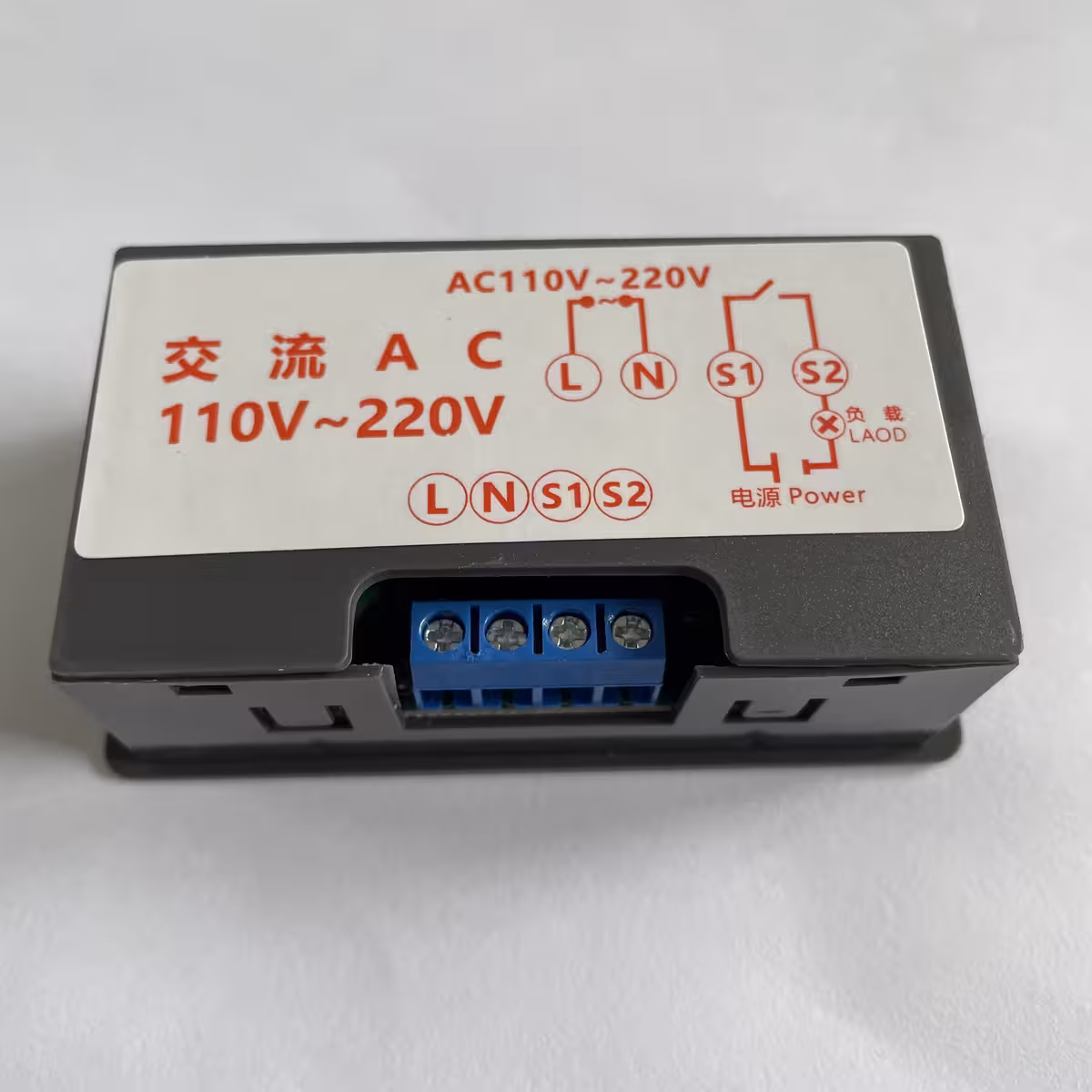

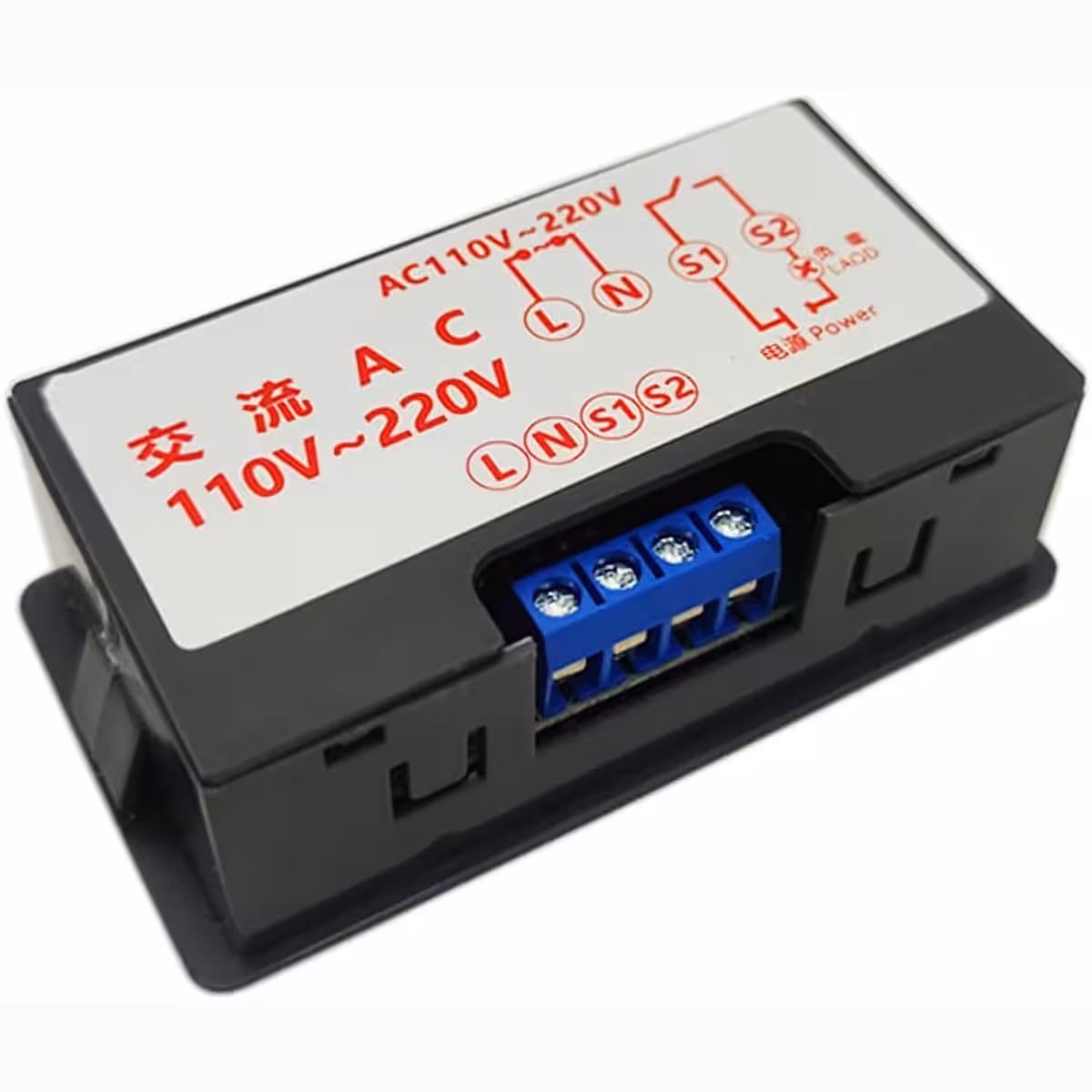

- Zapojte modul podle přiloženého schématu (L, N vstup 220V; výstup zátěže na kontaktech NO/COM).
- Připojte napájení AC 220V. Displej zobrazí výchozí hodnotu času T1.

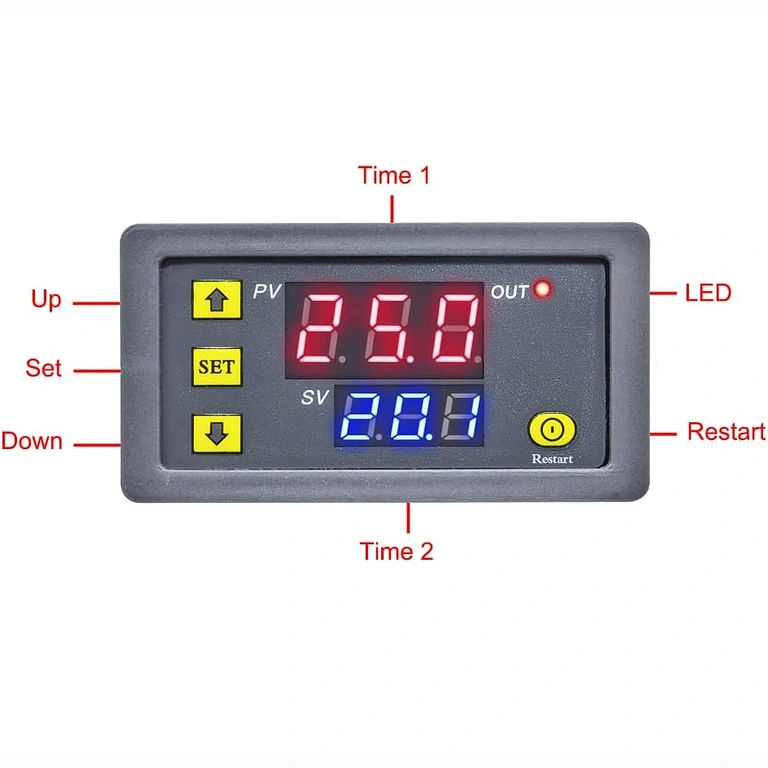

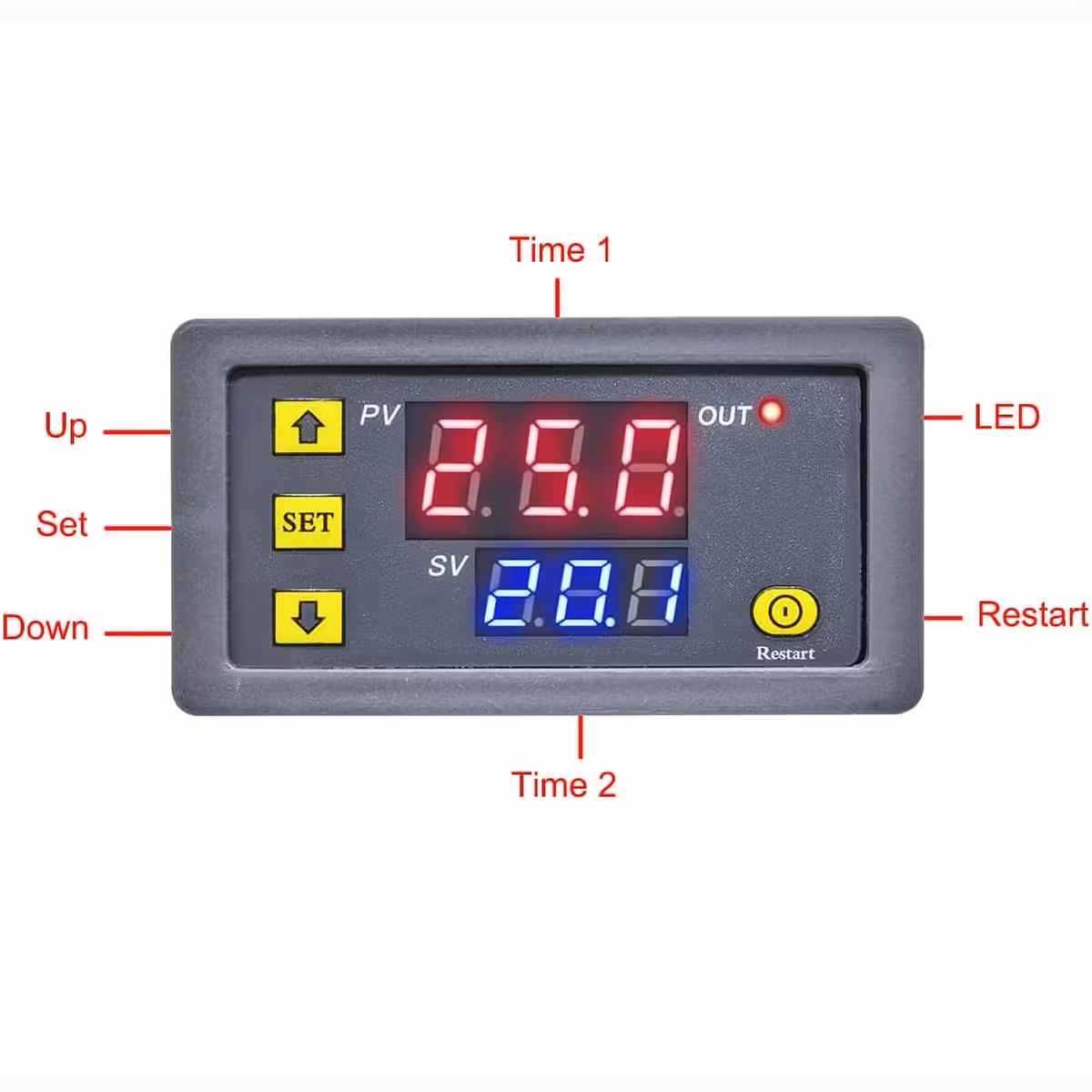

- Krátce stiskněte tlačítko SET pro vstup do editačního režimu. Aktivní číslice začne blikat.
- Pomocí tlačítek + a – nastavte požadovanou hodnotu pro T1 (doba sepnutí nebo zpoždění, dle zvoleného režimu).
- Opětovným stisknutím SET přejděte na T2 a nastavte odpovídající hodnotu.
- Stiskněte SET pro uložení, nebo vyčkejte na automatické uložení po několika sekundách nečinnosti.
- Dlouhým stisknutím tlačítka SET (3–5 sekund) vstoupíte do menu pokročilých parametrů.
- Nastavte P0 (časová jednotka):
- P0=0 — sekundy
- P0=1 — minuty
- P0=2 — hodiny
- Krátce stiskněte SET pro přepnutí na P1 a vyberte provozní režim:
- P1-0: po zpoždění T1 se relé sepne a zůstane sepnuté
- P1-1: po zpoždění T1 relé zůstane vypnuté
- P1-2: po T1 se relé sepne; po T2 se vypne
- P1-3: po T1 je relé vypnuté; po T2 se sepne
- P1-4: opakovaný cyklus ON (T1) → OFF (T2) → ON (T1)…
- P1-5: opakovaný cyklus OFF (T1) → ON (T2) → OFF (T1)…
- Krátce stiskněte SET pro uložení parametrů a opuštění menu. Modul se automaticky spustí v nově nastaveném režimu.
Praktický příklad — opakovaný cyklus 30s ON / 60s OFF: Nastavte T1=30, T2=60, P0=0 (sekundy), P1=4. Relé bude automaticky spínat: 30 sekund sepnuto, 60 sekund vypnuto, a to stále dokola.
Obsah balení
- 1 × Digitální programovatelné časové relé 220V (modul T1/T2)
- 1 × Schéma elektrického zapojení
Často kladené dotazy
Může zařízení fungovat při jiném napětí než 220V, např. 12V DC?
Ne. Tento model je navržen výhradně pro napájení AC 220V. Pro aplikace s nízkým napětím (12V, 24V DC) potřebujete model určený pro dané napětí.
Ztratí se nastavení při výpadku proudu?
Ne. Nevolatilní paměť uchovává hodnoty T1, T2 a parametry P0/P1 bez ohledu na výpadky. Po obnovení napájení relé automaticky pokračuje s posledními uloženými hodnotami.
Jakou zátěž mohu k relé připojit?
Relé podporuje odporovou i indukční zátěž do 10A / 1500W při 220V AC — vodní čerpadla, ventilátory, topná tělesa, LED pásky, osvětlení a malé motory. U velkých indukčních zátěží doporučujeme použít přídavný stykač.
Lze nastavit interval kratší než 1 sekunda?
Ne. Minimální rozlišení je 1 sekunda. Pro časování v milisekundách je nutné zvolit relé s jemnějším rozlišením.
Lze jej namontovat přímo do rozvaděče?
Ano. Montážní rozměr 72×40 mm umožňuje přímou instalaci do panelu nebo standardní elektroinstalační krabice. Kompaktní formát (79×26×43 mm) ponechává dostatek prostoru pro ostatní komponenty.
