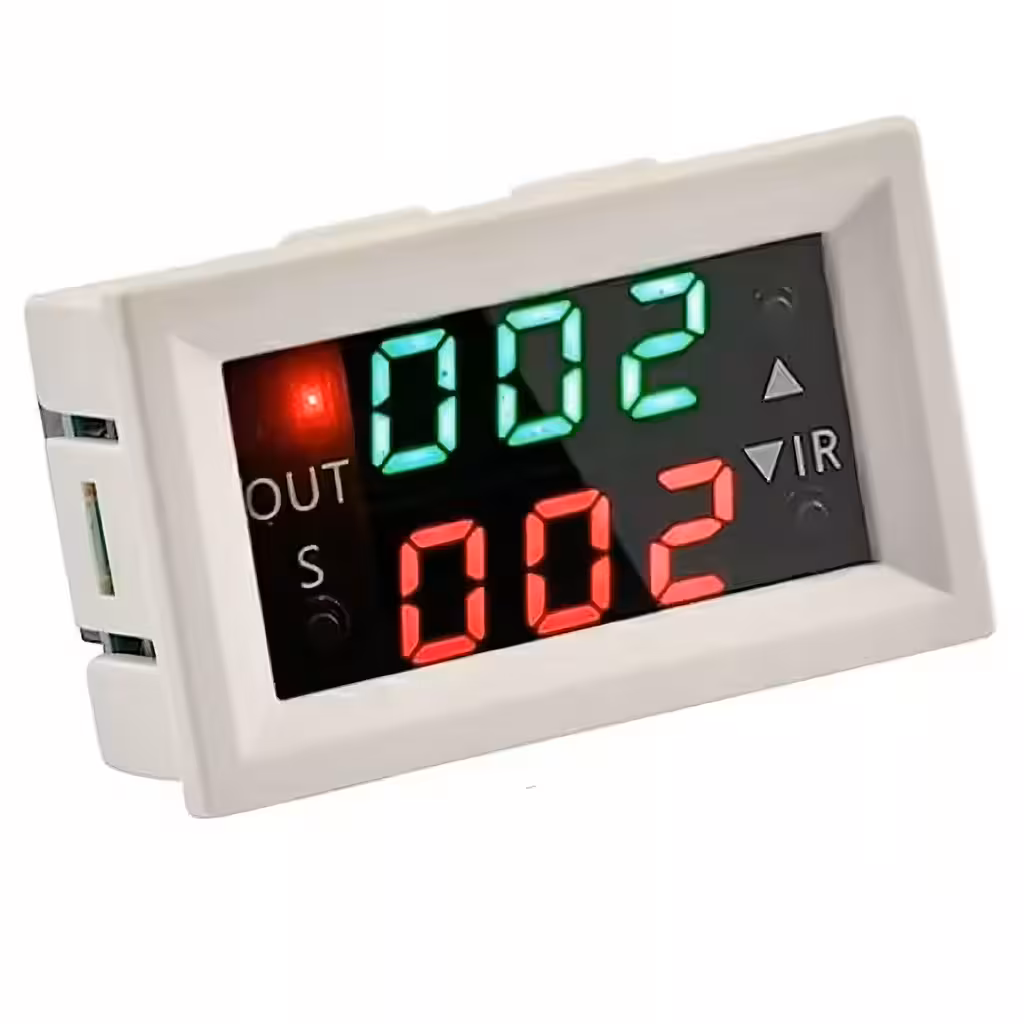

Časové relé 12V s duálním displejem – přesné řízení pro vaše automatizační projekty
Potřebujete spustit čerpadlo po 10 sekundách, vypnout motor v přesném intervalu nebo vytvořit nekonečnou smyčku pro automatický provoz? Programovatelné časové relé 12V s duálním LED displejem vám poskytne přesnou kontrolu, přehledné zobrazení a nastavení, které se nesmaže ani při výpadku napájení.
Poznámka: Veškerá konfigurace se automaticky ukládá do paměti, takže po obnovení napájení modul okamžitě pokračuje v činnosti.
Proč zvolit právě tento model? (Hlavní výhody):

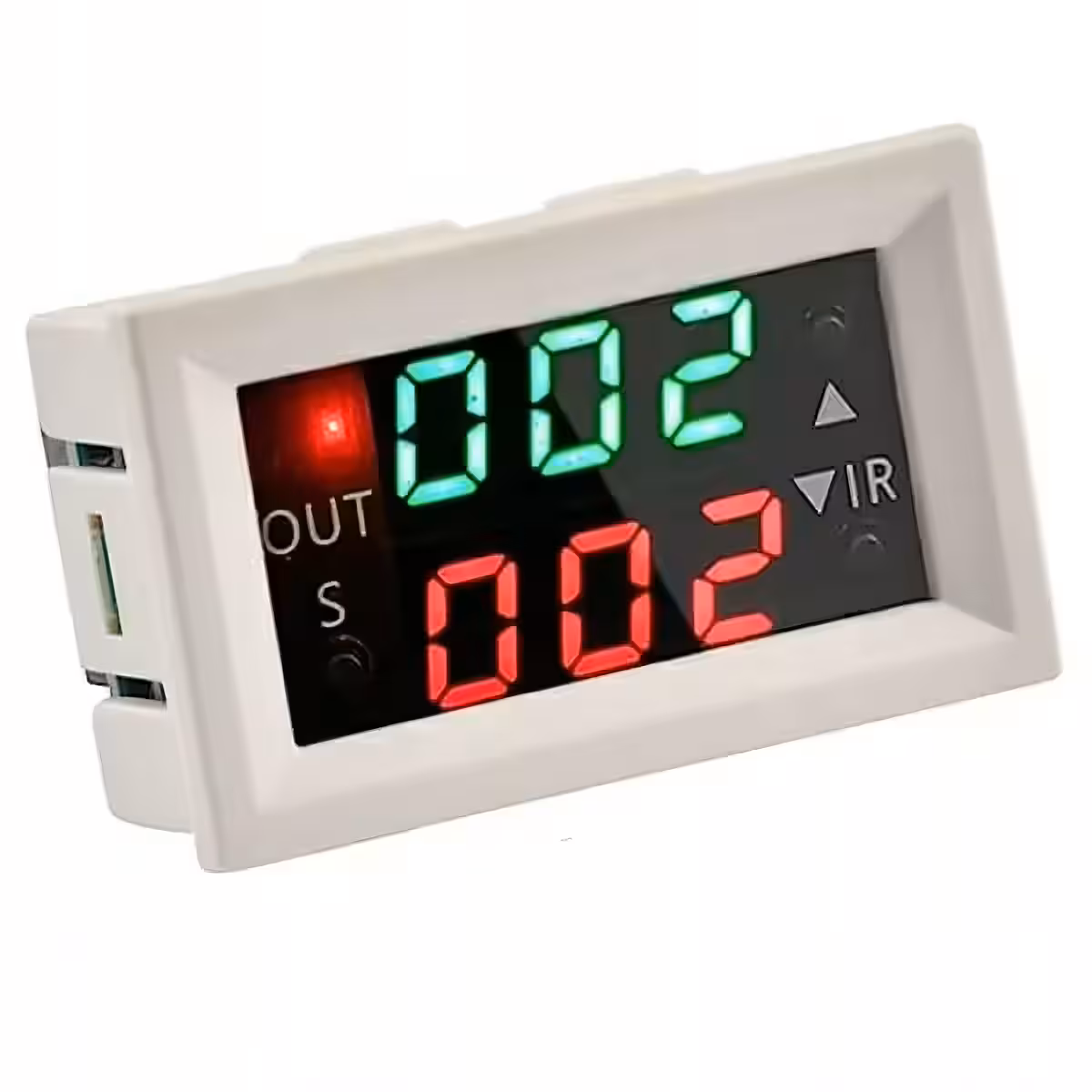

- Duální barevný LED displej — zelený pro čas T1, červený pro čas T2. Vše vidíte přehledně a současně.

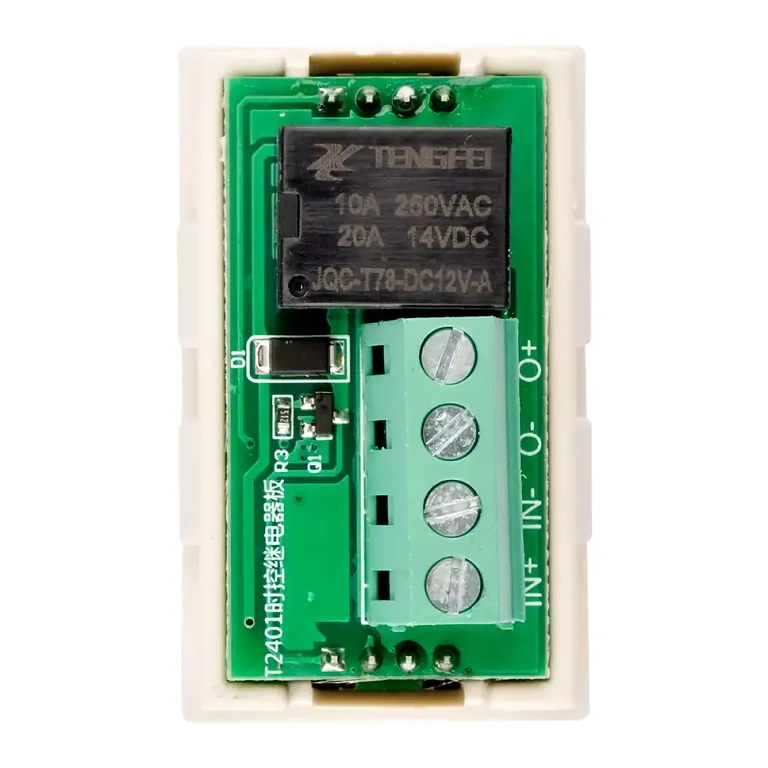

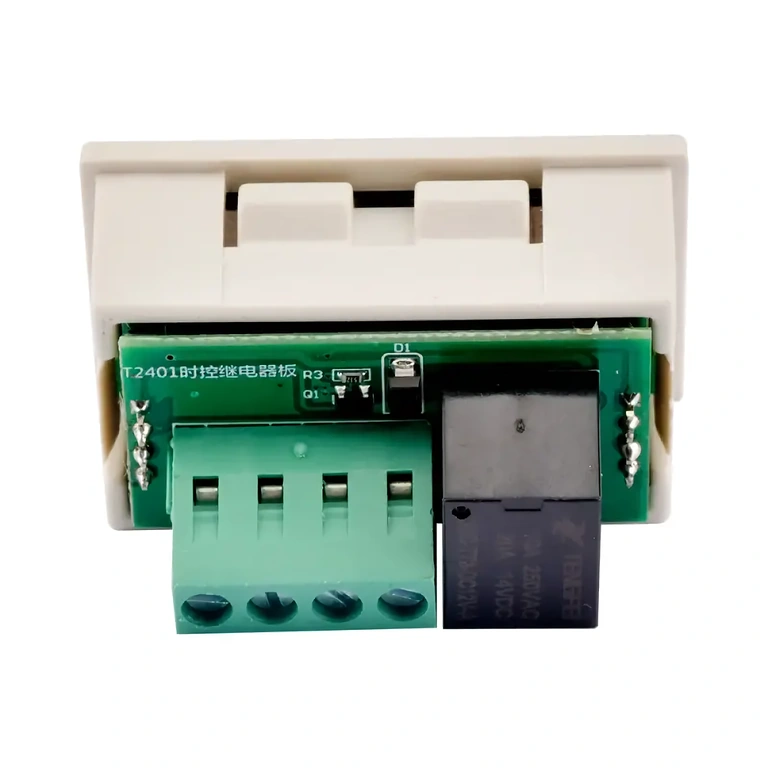

- Výkonné 20A relé — bez problémů spíná motory, čerpadla, elektroventily či ventilátory. Zvládne dvojnásobnou zátěž oproti běžným 10A modulům.
- 3 provozní režimy — Delay (zpoždění), Timing (časování) a Loop (nekonečná smyčka) pro plně automatický provoz bez nutnosti zásahu.
- Široký časový rozsah 0–999 — v sekundách, minutách nebo hodinách. Od krátkých impulsů až po dlouhé procesy.
- Nevolatilní paměť — po restartu modul naváže přesně tam, kde přestal; žádné zdlouhavé přenastavování po výpadku proudu.
- Zámek nastavení (P3) — chrání konfiguraci před nechtěnou změnou v trvalých instalacích.
- Kompaktní rozměry — 47,6 × 28,6 × 33,2 mm, ideální pro vestavbu do ovládacích panelů nebo průmyslových krabiček.
Detaily a výkon
Srdcem modulu je přesný mikrokontrolér, který nezávisle spravuje oba časové intervaly a zajišťuje plynulou synchronizaci displeje. Funkce P2 (priorita spínání) vám umožní zvolit, zda má cyklus začít aktivním nebo neaktivním stavem relé – klíčová vlastnost pro zátěže, které nesnesou nechtěné impulsy při startu. Tři fyzická tlačítka (S, △, ▽) mají jistý stisk a umožňují rychlou navigaci v menu i v pracovních rukavicích.
| Parametr | Hodnota / Detail |
|---|---|
| Napájecí napětí | 12V DC |
| Maximální proud relé | 20A |
| Časový rozsah | 0 – 999 sekund / minut / hodin |
| Pracovní režimy | Delay, Timing, Loop (cyklování) |
| Displej | Duální digitální LED (zelená T1 + červená T2) |
| Paměť nastavení | Nevolatilní – uchová data i po vypnutí |
| Ovládací tlačítka | 3 (S, △, ▽) |

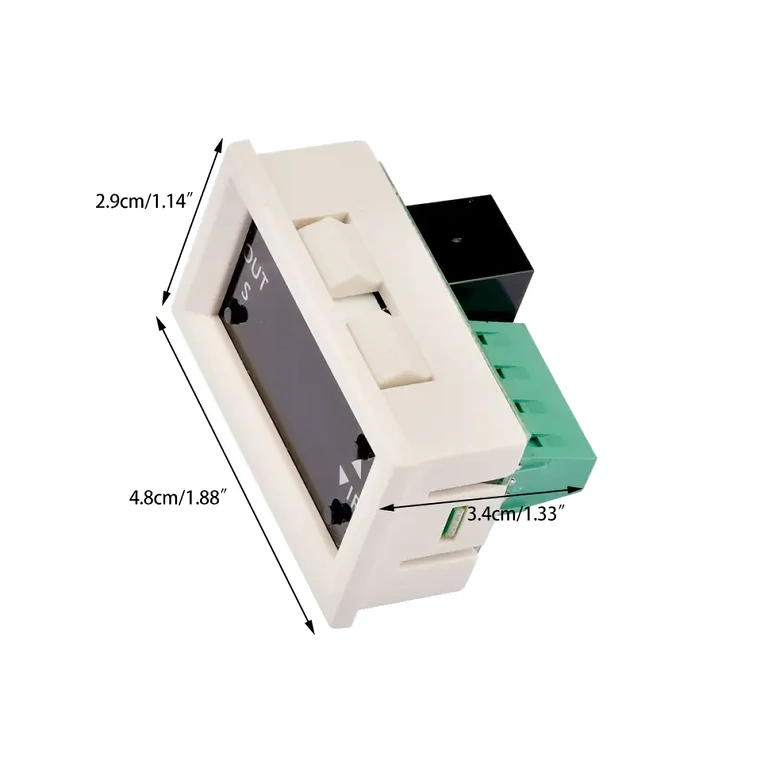

| Rozměry modulu | 47,6 × 28,6 × 33,2 mm |
| Montážní otvor | 45 × 26,1 mm |
Návod k programování a použití
- Podržte tlačítko „S“ po dobu 6 sekund pro vstup do konfiguračního menu.
- Pomocí tlačítek „△“ nebo „▽“ měňte hodnoty; stiskněte „S“ pro přechod na další parametr.

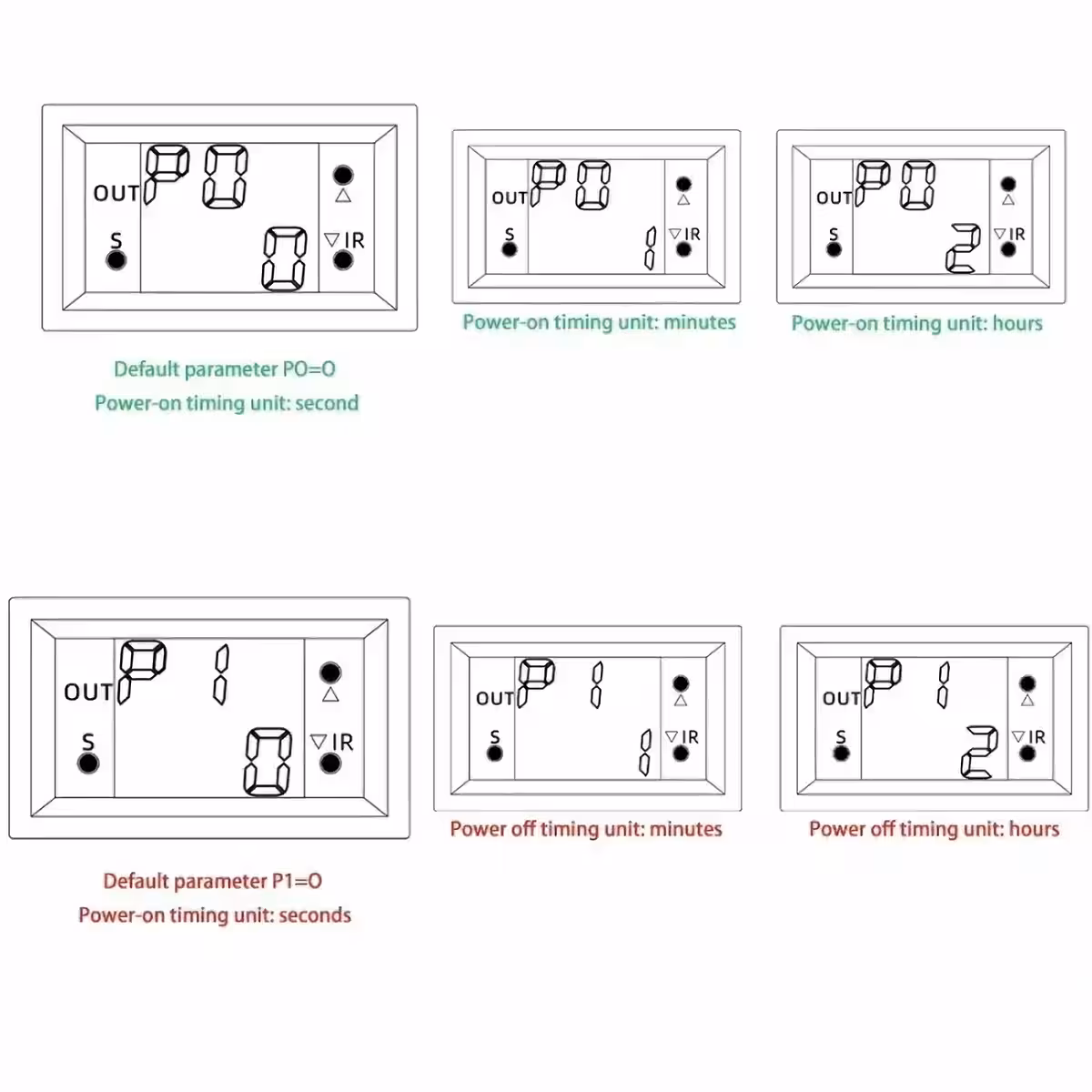

- P0 – časová jednotka pro Čas 1 (zelený displej): P0-0 = sekundy | P0-1 = minuty | P0-2 = hodiny.
- P1 – časová jednotka pro Čas 2 (červený displej): P1-0 = sekundy | P1-1 = minuty | P1-2 = hodiny.
- P2 – priorita spínání: P2-on = začíná aktivním stavem | P2-off = začíná neaktivním stavem.
- P3 – zámek nastavení: P3-0 = odemčeno | P3-1 = zamčeno (ochrana proti nechtěné změně).
- Stiskněte 2x tlačítko „S“ pro vstup do nastavení samotných časů: zelený displej = Čas 1, červený displej = Čas 2.
- Příklad zpožděného startu (6 sekund): nastavte P1-0, zelená: 000, červená: 006.

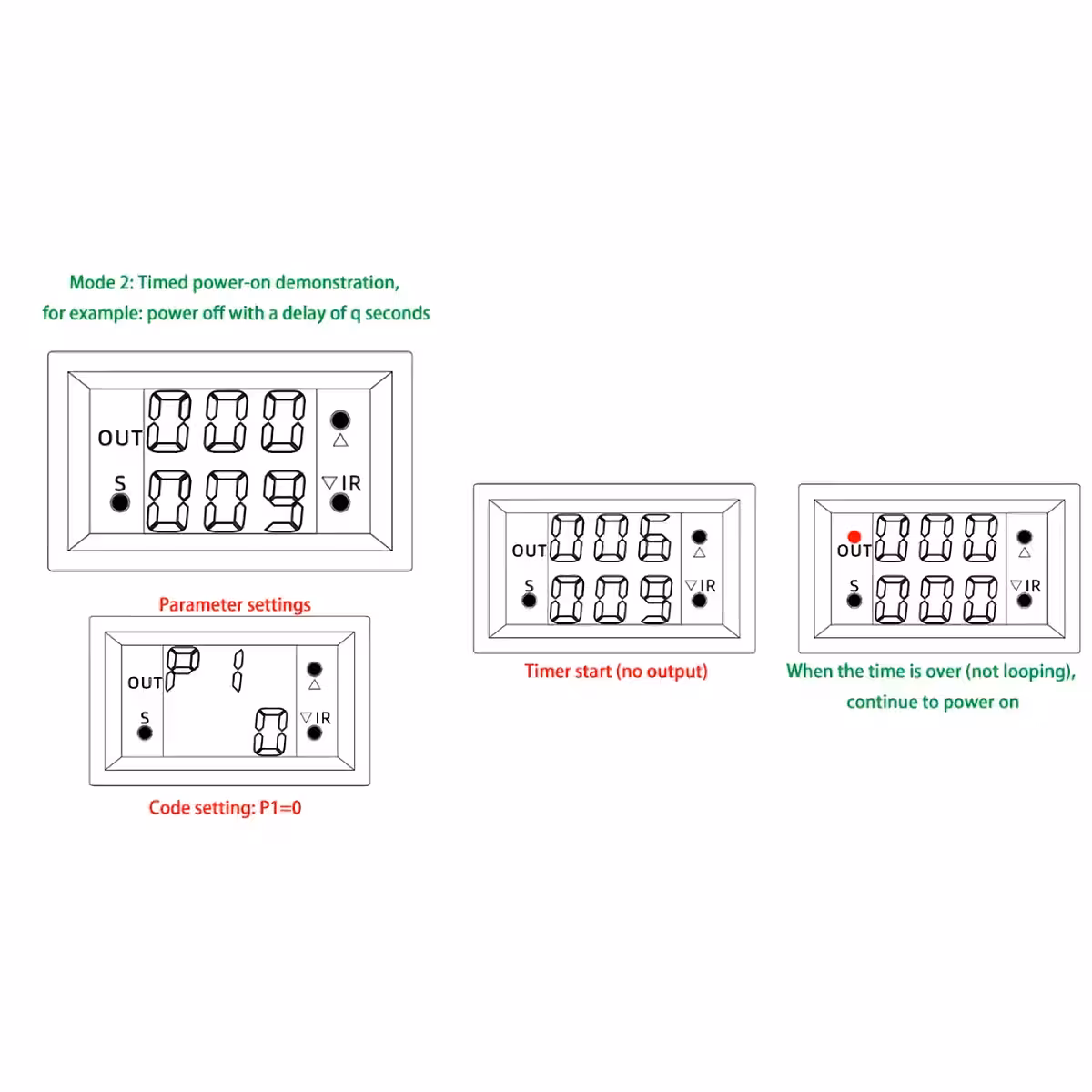

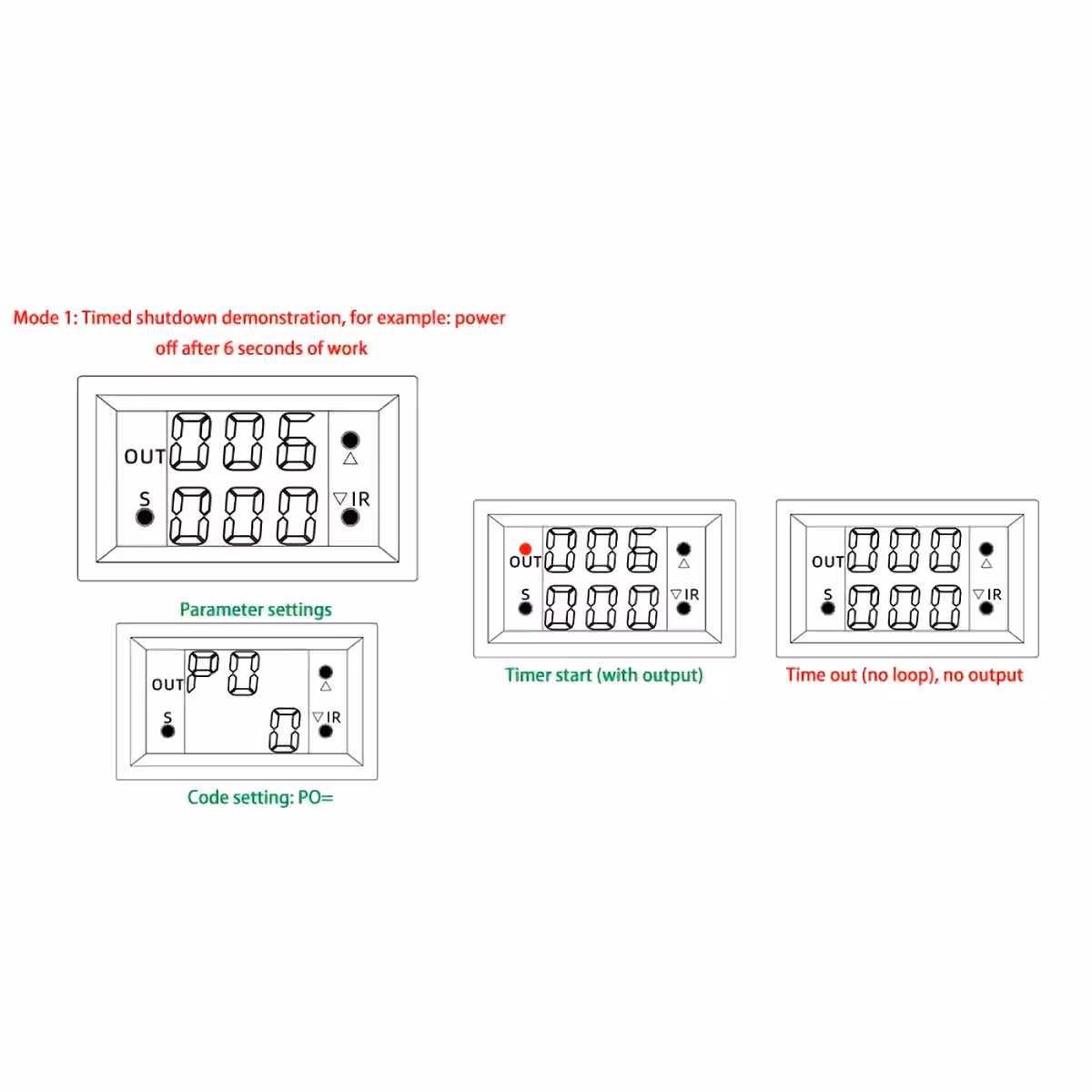

- Příklad zpožděného vypnutí (5 sekund): nastavte P0-0, zelená: 005, červená: 000.

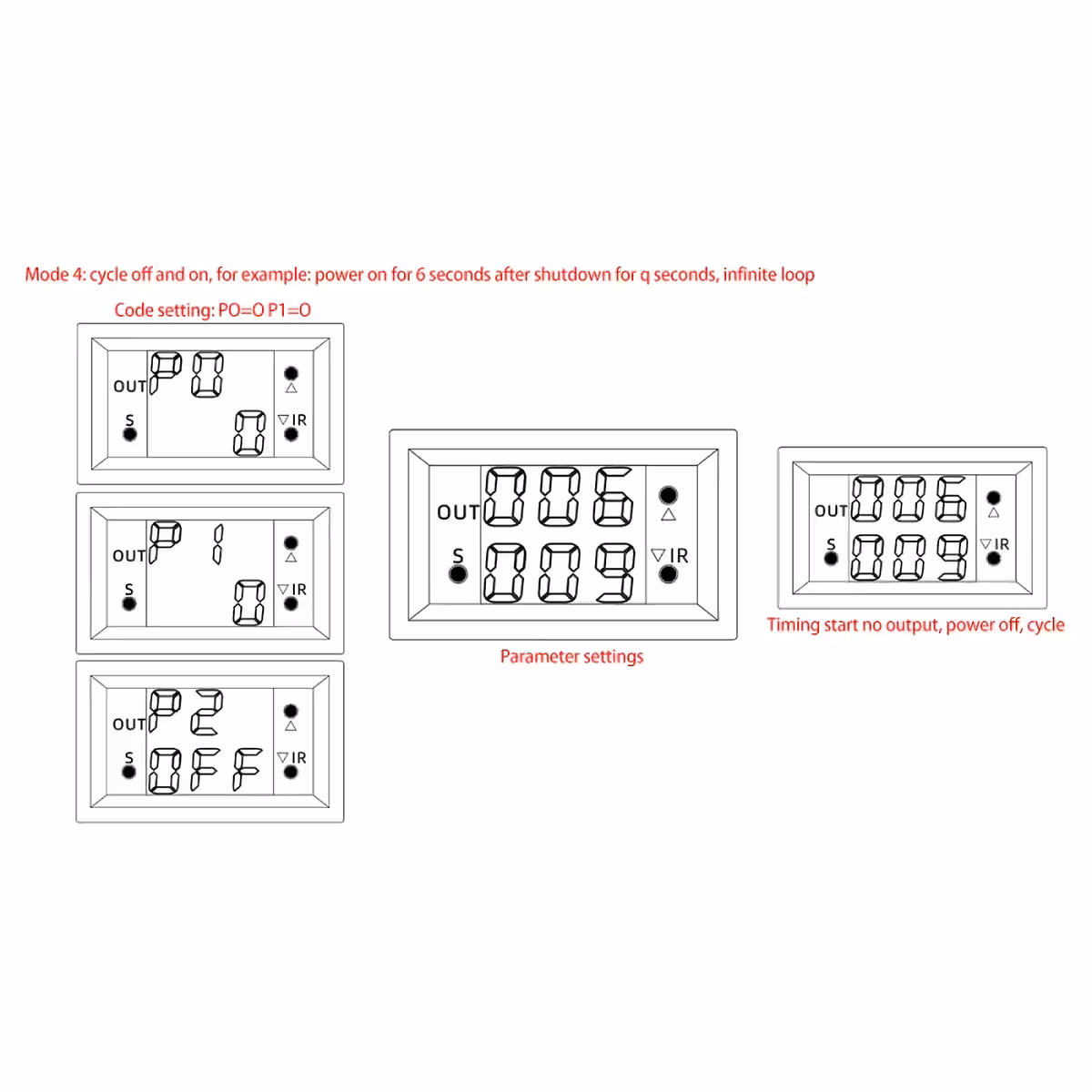

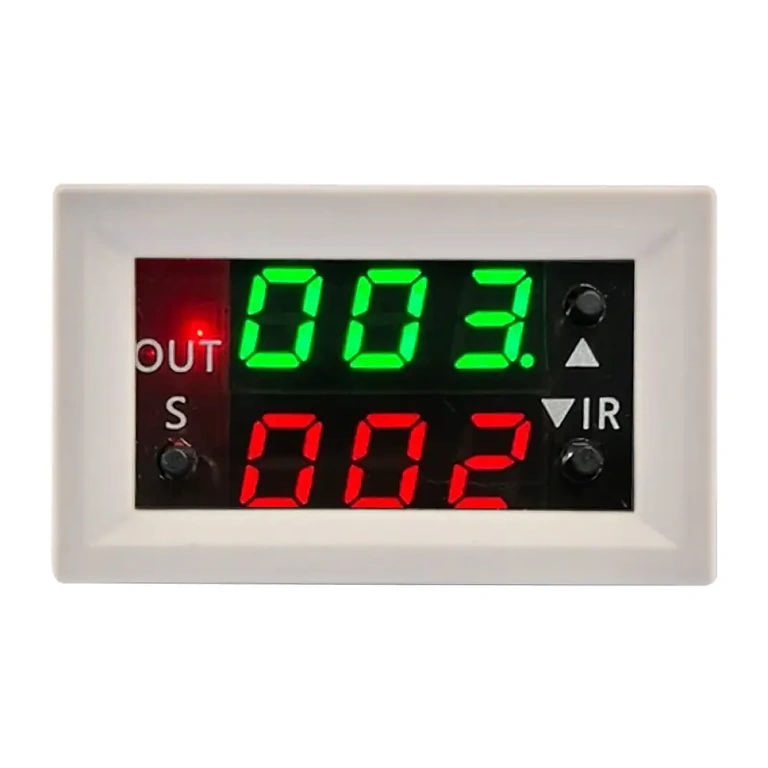

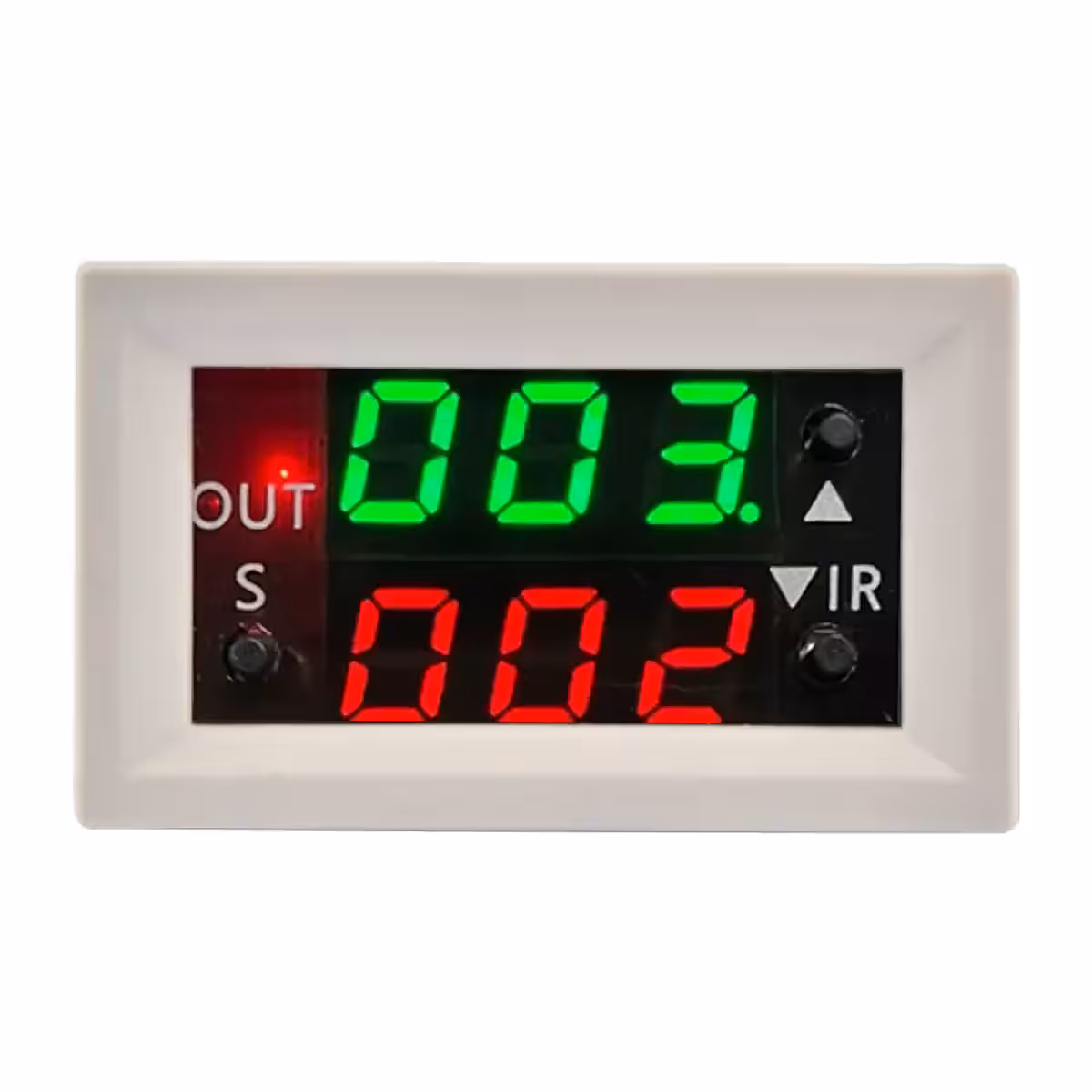

- Příklad nekonečné smyčky: 3s sepnuto / 2s vypnuto – nastavte P0-0, P1-0, P2-ON, zelená: 003, červená: 002.
Obsah balení
- 1 x Programovatelný časový spínač 12V s duálním LED displejem
Často kladené dotazy
Co se stane s nastavením při výpadku proudu?
Modul je vybaven nevolatilní pamětí, která automaticky ukládá všechny parametry. Po obnovení napájení zařízení pokračuje v činnosti podle posledního nastavení, není třeba nic znovu programovat.
Mohu tento modul použít pro ovládání stejnosměrného motoru?
Ano, integrované relé zvládne zátěž až 20A, což je vhodné pro DC motory, menší čerpadla, ventilátory nebo elektroventily, pokud jejich odběr nepřekračuje tento limit.
Jaký je rozdíl mezi režimem Delay a Loop?
Režim Delay sepne relé pouze jednou po uplynutí nastaveného času. Režim Loop vytváří nekonečnou smyčku, která neustále střídá aktivní (T1) a neaktivní (T2) stav, což je ideální pro blikání nebo periodické spínání.
Lze modul napájet 24V nebo pouze 12V?
Tento model je určen výhradně pro napájení 12V DC. Připojení vyššího napětí může modul trvale poškodit. Pro 24V systémy je nutné použít odpovídající model nebo DC-DC měnič.
Jak přesné je časování?
Modul nabízí vysokou přesnost na úrovni sekund díky integrovanému mikrokontroléru. U dlouhých intervalů (hodiny) je odchylka pro běžné automatizační aplikace zanedbatelná.
