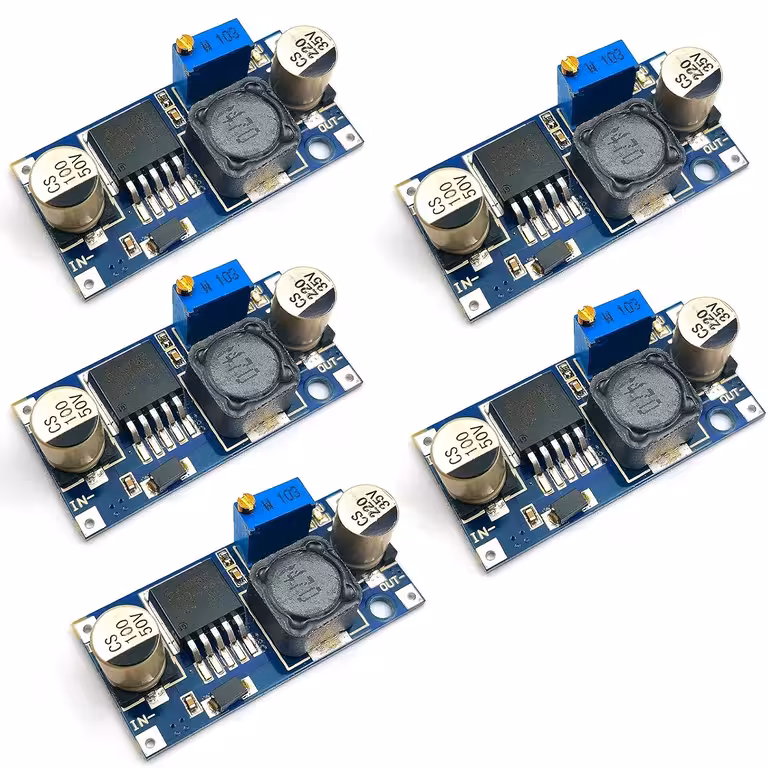

Buck měnič LM2596S – 5 nastavitelných step-down modulů pro vaše projekty
Máte k dispozici 12V zdroj a potřebujete stabilních 5V pro své Arduino? Nebo vyvíjíte více prototypů najednou a nechcete pokaždé objednávat jednotlivé součástky? Tato sada 5 modulů LM2596S je ideálním řešením – nabízí nastavitelné výstupní napětí, minimální ztráty a kompaktní rozměry.
Poznámka: Tyto moduly fungují VÝHRADNĚ jako step-down (snižování napětí). Vstupní napětí musí být o minimálně 1,5 V vyšší než požadované výstupní napětí. Při zátěži nad 10 W doporučujeme na integrovaný obvod připevnit chladič.
Proč si vybrat tuto sadu? (Klíčové výhody):
- 5 modulů v jednom balení — ideální pro paralelní projekty nebo jako pohotová zásoba do dílny.
- Účinnost až 92 % — na rozdíl od klasických lineárních regulátorů (např. LM7805), které přeměňují energii na teplo, tento měnič dodává většinu energie přímo do zátěže.
- Snadné nastavení potenciometrem — výstupní napětí nastavíte v rozsahu 1,23 V až 30 V jednoduše pomocí šroubováku, bez nutnosti dalších součástek.
- Zvlnění (ripple) pod 30 mV — čisté napájení pro RF moduly, senzory nebo mikrokontroléry citlivé na šum.
- Integrovaná LED dioda — okamžitě vidíte, zda je modul pod napětím, bez nutnosti použití multimetru.
- Kompaktní rozměry 43 × 21 × 14 mm — snadno se vejde do každé DIY krabičky nebo na vlastní plošný spoj.
- Široký teplotní rozsah -45 °C až +85 °C — stabilní provoz i v náročnějších podmínkách.
Detaily a výkon
Srdcem modulu je integrovaný obvod LM2596S, který pracuje na frekvenci 150 kHz. Tato vysoká frekvence umožňuje použití menších kondenzátorů a cívek při zachování vysoké stability. Výstupní zvlnění zůstává pod hranicí 30 mV, díky čemuž je modul vhodný i pro napájení RF/bezdrátových modulů nebo citlivých analogových senzorů. Při trvalém proudu nad 2,5 A doporučujeme instalaci chladiče – čip se zahřívá, ale disponuje vestavěnou ochranou proti nadproudu a přehřátí.
| Parametr | Hodnota / Detail |
|---|---|
| Vstupní napětí | 4 V – 35 V DC |
| Výstupní napětí (nastavitelné) | 1,23 V – 30 V DC |
| Maximální výstupní proud | 3 A (doporučeno trvale <2,5 A) |
| Účinnost konverze | až 92 % |
| Výstupní zvlnění | <30 mV |
| Spínací frekvence | 150 kHz |
| Provozní teplota | -45 °C ~ +85 °C |
| Rozměry modulu | 43 × 21 × 14 mm |
| Indikace provozu | integrovaná LED |
| Počet kusů v sadě | 5 modulů |
Návod k použití
- Připojte napájecí zdroj k vstupním svorkám (IN+ a IN-), dbejte na správnou polaritu.
- Před připojením zátěže změřte výstupní napětí na svorkách OUT+ a OUT- pomocí digitálního multimetru.
- Otáčením potenciometru po směru hodinových ručiček napětí zvyšujete, proti směru snižujete.
- Jakmile dosáhnete požadované hodnoty, připojte zátěž k výstupu (OUT+ a OUT-).
- Zkontrolujte LED indikátor — pokud svítí, modul je v provozu.
- Při zátěži nad 10 W doporučujeme na čip LM2596S nalepit hliníkový chladič pro lepší odvod tepla a delší životnost.
Obsah balení
- 5 × Modul DC-DC Step-Down Buck měnič LM2596S
Často kladené otázky
Mohu modul LM2596S použít ke zvýšení napětí (step-up)?
Ne. LM2596S je výhradně step-down (buck) měnič — napětí pouze snižuje. Pokud potřebujete napětí zvyšovat, hledejte modul typu MT3608 nebo podobný.
Jaké vstupní napětí potřebuji, pokud chci na výstupu 5 V?
Minimum je 6,5 V na vstupu. Obecné pravidlo: vstupní napětí musí být o minimálně 1,5 V vyšší než požadované výstupní napětí.
Funguje s Arduinem a Raspberry Pi?
Ano. Je to jedno z nejčastějších využití — napájení desky přímo z 12V baterie nebo autozásuvky, přičemž modul zajistí stabilních 5 V.
Má modul ochranu proti zkratu?
Čip LM2596S obsahuje vnitřní ochranu proti nadproudu a přehřátí, ale nemá dedikovanou ochranu proti zkratu na desce. Pro vyšší bezpečnost doporučujeme přidat na vstupní vedení externí pojistku.
Proč se modul při vysoké zátěži zahřívá?
Při výkonech nad 10 W je odvod tepla kritický. Malý hliníkový chladič aplikovaný na čip sníží provozní teplotu a výrazně prodlouží životnost modulu.
