BMS modul 3S 60A – komplexní ochrana a balancování pro Li-Ion 18650 akumulátory 14,8V
Nechráněné baterie degradují mnohem rychleji. Li-Ion pack bez aktivního dohledu může při intenzivním používání ztratit 30–40 % své kapacity během pouhých několika měsíců. BMS modul 3S 60A tento problém řeší: monitoruje každý článek zvlášť, při jakékoli odchylce okamžitě zasáhne a udržuje celou sadu dokonale vybalancovanou při každém nabíjecím cyklu.
Poznámka: Modul neobsahuje 18650 články. Před montáží si ověřte jmenovité napětí sady. Proud 70 A je podporován krátkodobě (špičkově), doporučený trvalý vybíjecí proud je 60 A.
Proč zvolit právě tento model? (Hlavní výhody):
- 60 A trvale / 70 A špičkově — zvládne i motory s vysokým odběrem bez poklesů napětí nebo nechtěného vypínání, ideální pro náročné DIY projekty
- Pasivní balancování 100 mA na článek — vyrovnává rozdíly mezi články během nabíjení a brání chronické nerovnováze, která výrazně zkracuje životnost baterie
- Trojitá automatická ochrana — proti přebití (4,2 V ±0,03 V), podbití (3,2 V ±0,1 V) a zkratu, vše probíhá plně automaticky

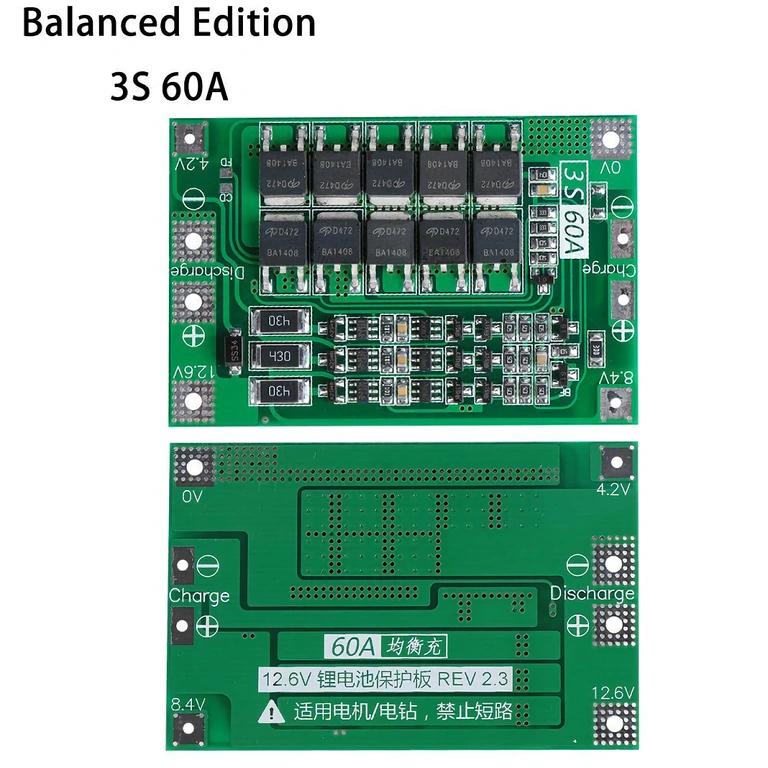

- 10 výkonových MOSFETů — nízký vnitřní odpor, lepší odvod tepla oproti běžným modulům se 6 tranzistory a blesková reakce při poruše

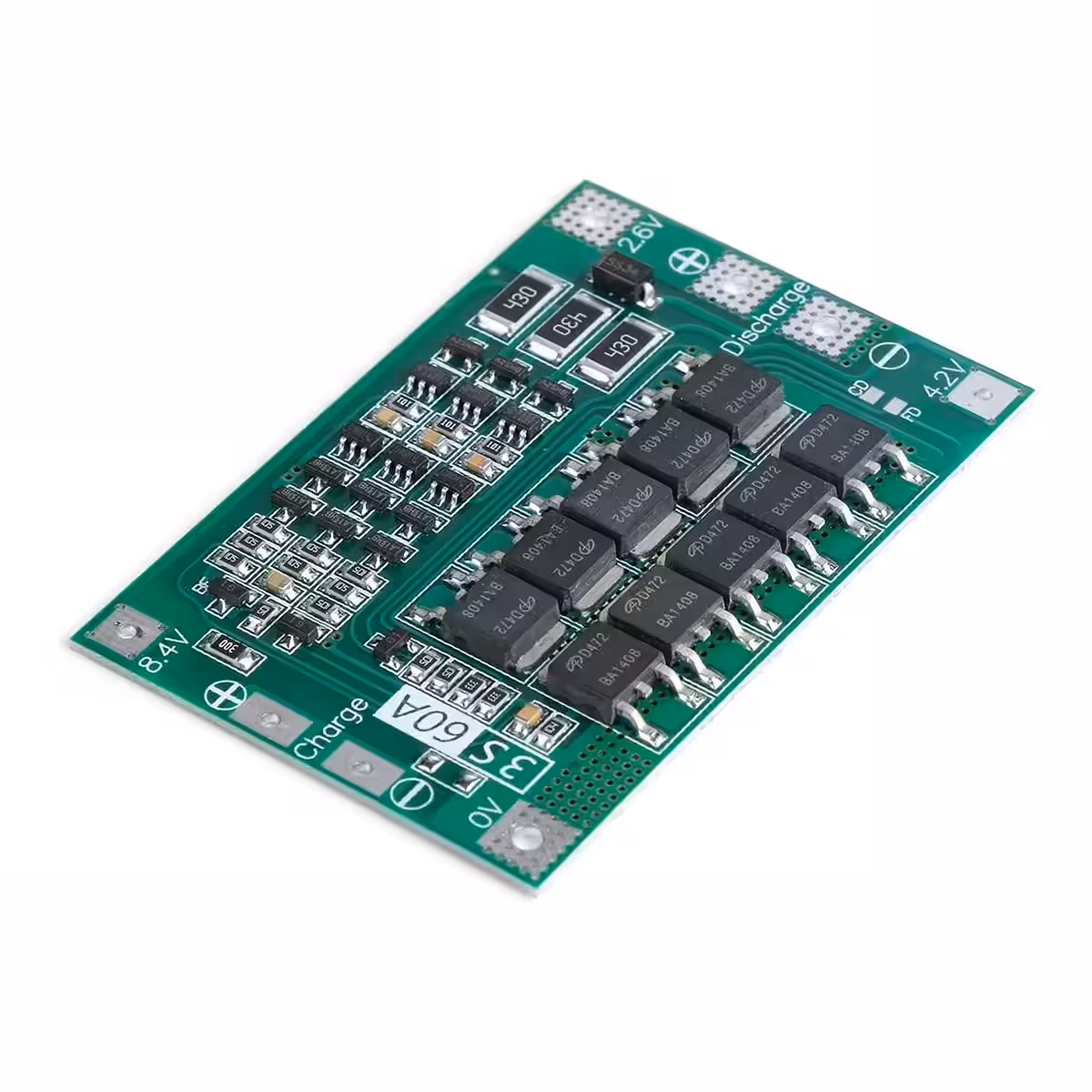

- Tloušťka pouhých 3,4 mm — snadno se vejde do úzkých prostorů v aku vrtačkách, dronech nebo RC autech

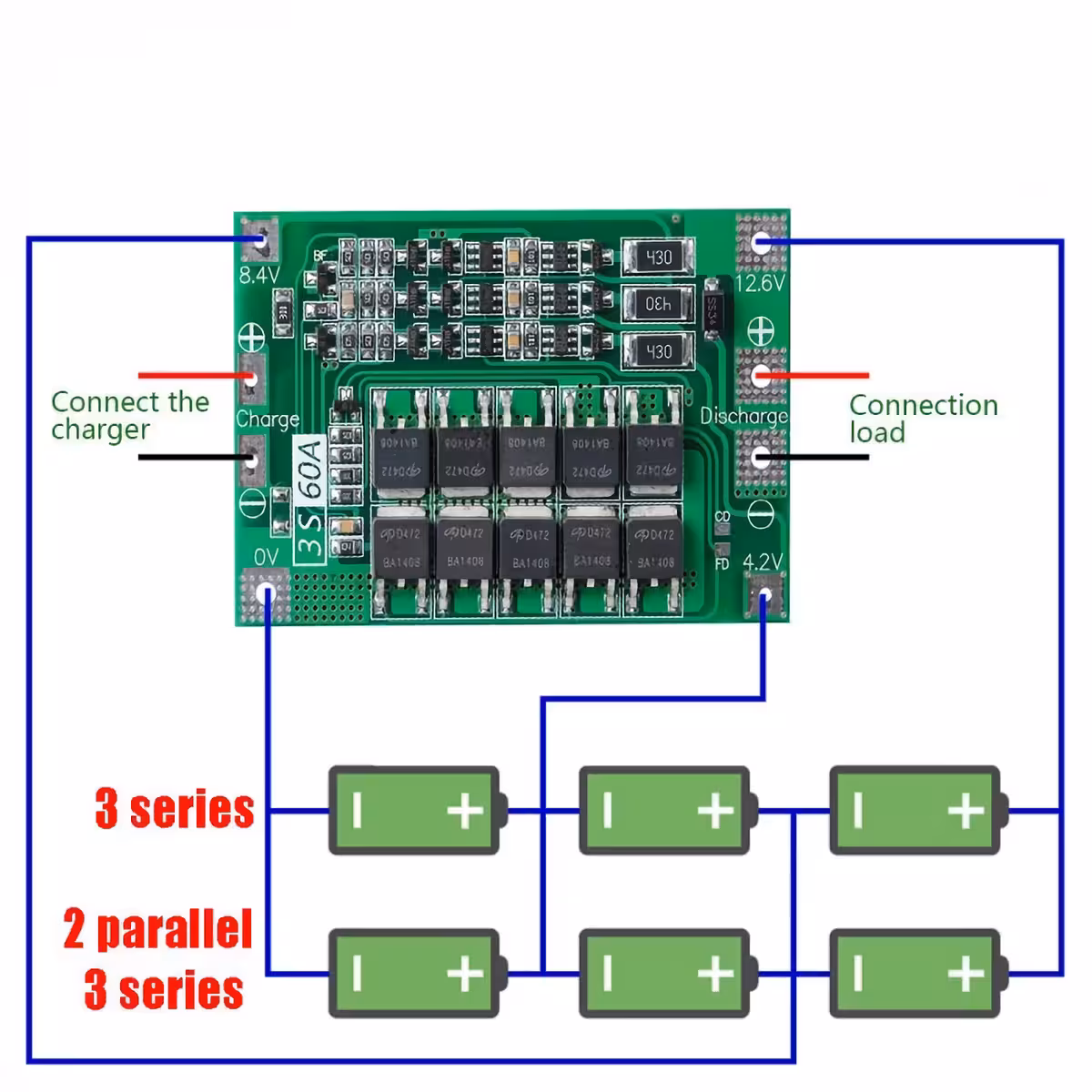

- Společný port (B- / P- / C-) — umožňuje současné připojení nabíječky i zátěže bez nutnosti složitého zapojování
Detaily a výkon

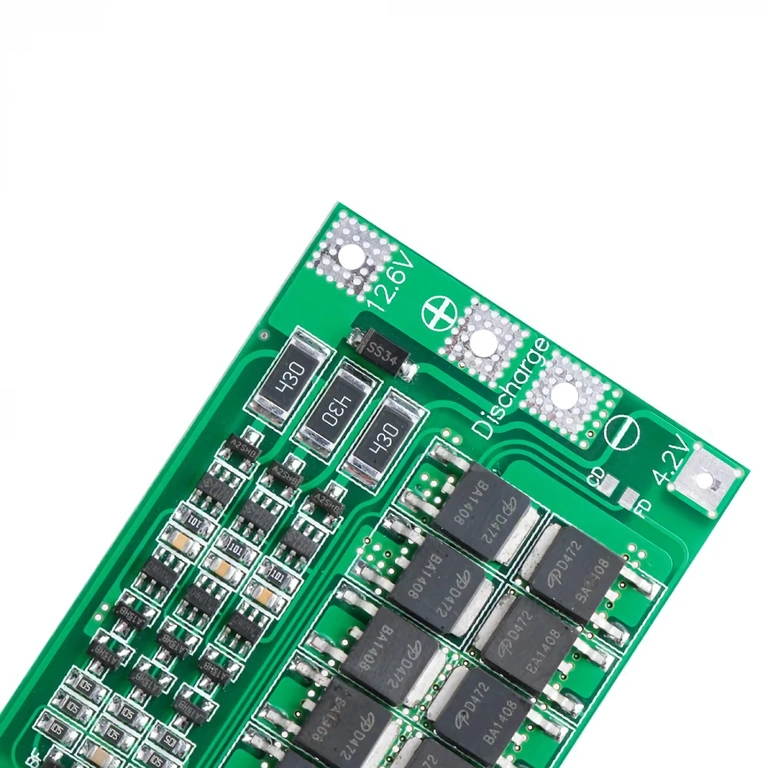

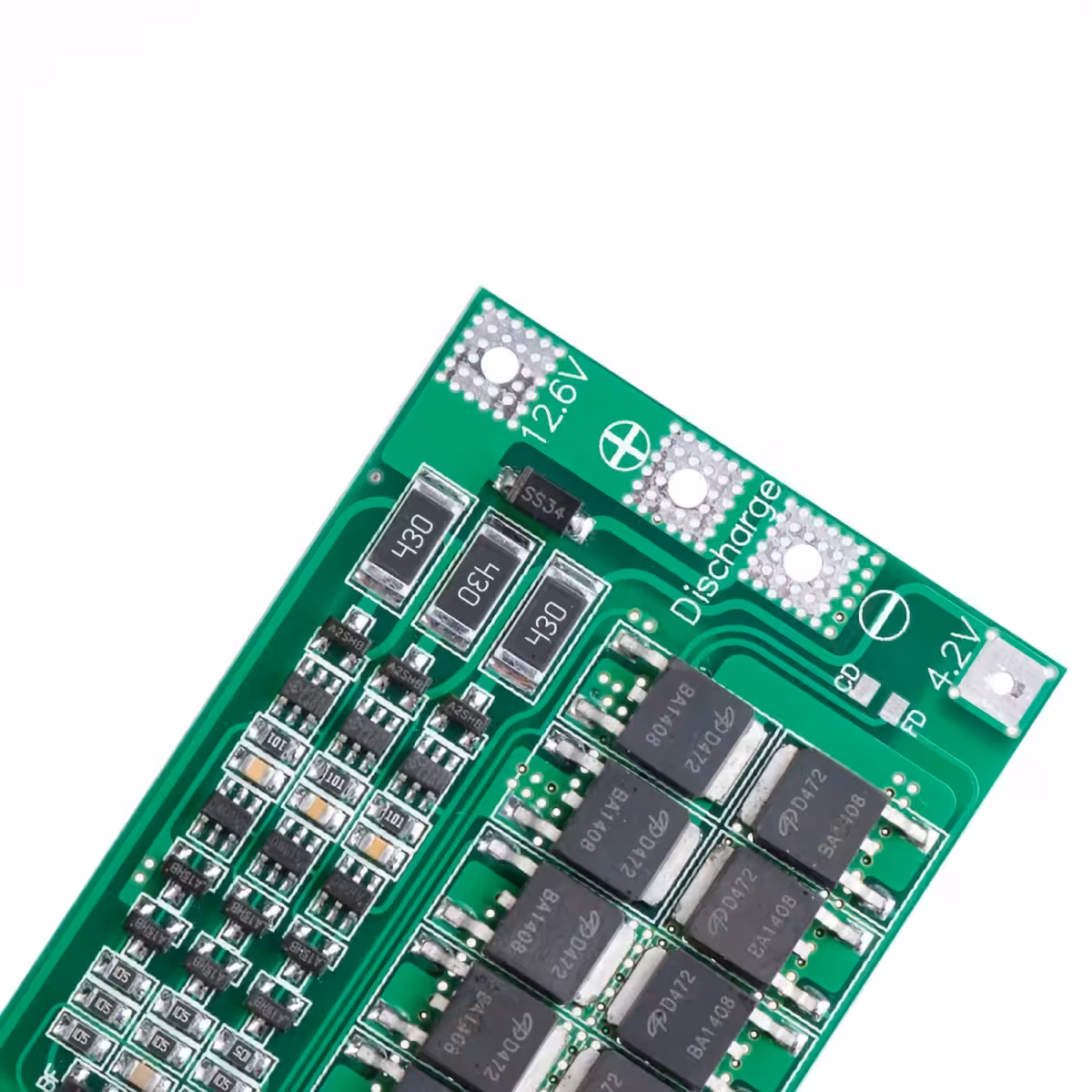

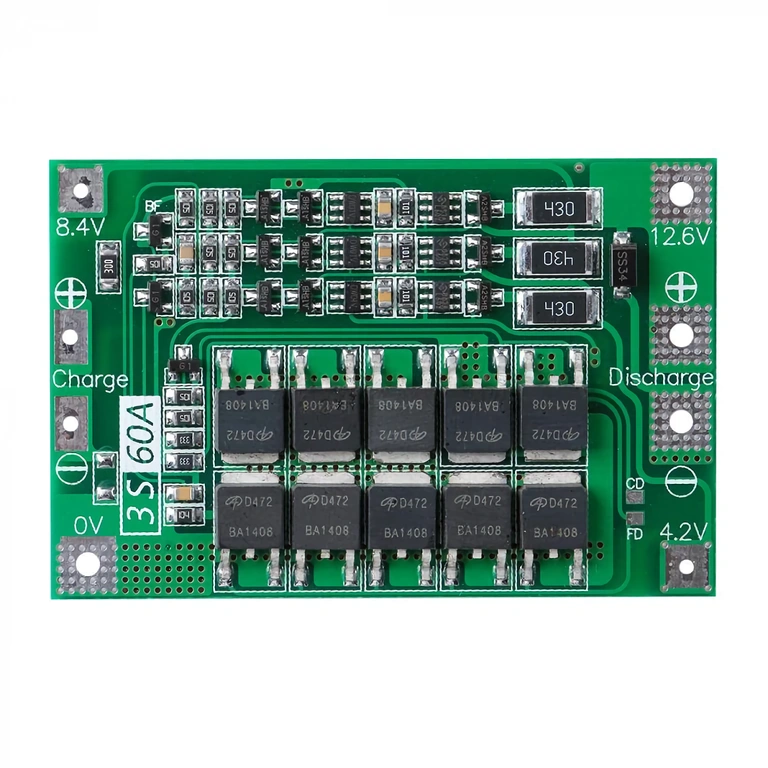

Obvod je osazen 10 výkonovými MOSFET tranzistory v symetrickém uspořádání, což snižuje celkový vnitřní odpor a minimalizuje energetické ztráty při zátěži. Ochranné prahy jsou z výroby kalibrovány pro standardní Li-Ion chemii: 4,2 V pro přebití a 3,2 V pro podbití — tyto hodnoty chrání články, aniž by docházelo ke ztrátě využitelné kapacity.
Systém pasivního balancování pracuje výhradně během nabíjení a přebytečnou energii z nabitějších článků odvádí přes dedikované rezistory. Maximální povolený nabíjecí proud je 15 A, což je plně kompatibilní s běžně dostupnými 3S nabíječkami. Při vybíjecích proudech mezi 20–30 A pracuje modul bez nutnosti přídavného chlazení; při dlouhodobém provozu blízko limitu 60 A však doporučujeme zajistit dostatečné odvětrávání.
| Parametr | Hodnota / Detail |
|---|---|
| Konfigurace baterie | 3S (Li-Ion 18650) |
| Jmenovité napětí sady | 14,8 V (nabíječka: 12,6 V výstup) |
| Max. nabíjecí proud | 15 A |
| Max. vybíjecí proud (trvalý) | 60 A |
| Max. vybíjecí proud (špičkový) | 70 A |
| Ochrana proti přebití | 4,2 V ± 0,03 V na článek |
| Ochrana proti podbití | 3,2 V ± 0,1 V na článek |
| Balanční proud | 100 mA na článek |
| Počet MOSFETů | 10 |
| Rozměry | 62 × 42 × 3,4 mm |
| Ochrana proti zkratu | Ano (automatická, reset po odstranění zátěže) |
| Topologie portů | Společný port (B- / P- / C-) |
| Doporučené aplikace | Aku nářadí, šroubováky, drony, RC modely, robotické vysavače, DIY |
Obsah balení
- 1 × BMS modul 3S 60A pro Li-Ion 18650 akumulátory
Často kladené otázky
Funguje s jakýmikoliv 18650 články bez ohledu na kapacitu?
Ano. Modul je kompatibilní s jakýmikoliv Li-Ion 18650 články bez ohledu na jejich kapacitu (mAh). Pro nejlepší výsledky však doporučujeme používat články stejného typu a kapacity — velké rozdíly mezi články mohou proces balancování zpomalit.
Co se stane při zkratu?
Modul detekuje zkrat během milisekund a pomocí MOSFETů automaticky přeruší vybíjecí obvod. Baterie i připojené zařízení jsou tak v bezpečí. Po odstranění zkratu se modul automaticky resetuje a obnoví provoz — není potřeba žádný manuální zásah.
Jaké napětí musí mít nabíječka?
Pro 3S Li-Ion sadu musí nabíječka poskytovat výstupní napětí přesně 12,6 V, což je plné nabití pro 3 články v sérii. Vždy používejte dedikovanou 3S nabíječku s proudovým omezením; nevhodný zdroj může články poškodit i přes přítomnost BMS.
Je při vysokých proudech potřeba chladič?
Při proudech 20–30 A pracuje modul bez problémů bez přídavného chlazení. Pokud plánujete dlouhodobý provoz blízko limitu 60 A, doporučujeme na MOSFETy připevnit malý chladič nebo zajistit aktivní proudění vzduchu — nadměrné teplo dlouhodobě snižuje životnost tranzistorů.
