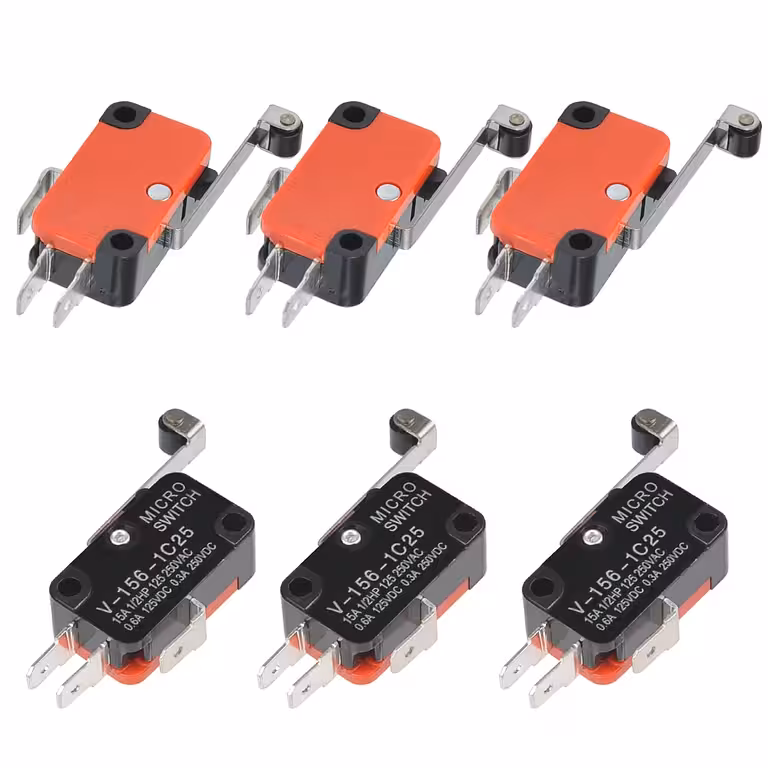

Mikrospínač V-156-1C25 s dlouhou pákou – průmyslový koncový spínač 15A pro CNC, automatizaci a 3D tiskárny
Když selže koncový spínač, selže celý stroj. Ať už stavíte CNC frézku, 3D tiskárnu nebo průmyslový automatizační systém, potřebujete spínač, který sepne okamžitě a spolehlivě při každém průchodu. Mikrospínač V-156-1C25 s kladkou a dlouhou pákou přesně toto splňuje – žádné kmity, žádné nejisté signály, žádné kompromisy.
Poznámka: Sada obsahuje 6 identických kusů V-156-1C25. Obrázky jsou ilustrační pro jeden kus. Před instalací vždy ověřte elektrickou kompatibilitu (napětí a proud).
Proč zvolit právě tento model? (Klíčové výhody):
- Zátěž 15A při AC — spíná přímo menší motory až do 1/2 Hp bez nutnosti pomocného relé, což zjednodušuje zapojení.
- Dlouhá páka s kladkou — umožňuje detekci polohy i v určité vzdálenosti od těla spínače, takže montáž nevyžaduje milimetrovou přesnost.
- Snap-action mechanismus — okamžitý přechod mezi stavy NO/NC bez ohledu na rychlost stlačení; čistý digitální signál pro PLC i mikrokontroléry.
- 3 vývody COM/NO/NC — flexibilní zapojení podle vaší logiky; vhodné pro bezpečnostní i signalizační obvody.
- Univerzální AC i DC — podpora 125V/250V AC i 125V/250V DC; jeden model pokryje většinu běžných instalací.
- Výhodná sada 6 kusů — nižší cena za kus a vždy máte náhradní díly po ruce pro rychlý servis.
- Kompaktní rozměry 2,79 × 1,60 cm — snadná integrace do stísněných prostor, montáž pomocí otvoru o průměru 0,33 cm.
Detaily a výkon
Geometrie dlouhé kloubové páky umožňuje sepnutí pod větším úhlem, což znamená benevolentnější mechanické tolerance při instalaci a nižší ovládací sílu oproti verzím s krátkou pákou. V praxi to znamená rychlejší montáž a snadnější nastavení spínacího bodu.
Snap-action mechanismus zaručuje, že přechod mezi Normal Open a Normal Closed proběhne skokově, bez ohledu na to, zda páku stisknete pomalu nebo rychle. Výsledkem je absence parazitních signálů a „šedých zón“ – přesně to, co Arduino, Raspberry Pi, CNC řídicí jednotky a PLC vyžadují pro stabilní provoz.
S hodnotou 15A při 250V AC se V-156-1C25 řadí mezi odolné průmyslové mikrospínače – nejde o žádné křehké prototypové řešení, ale o komponentu pro seriózní nasazení. Při DC napětí jsou parametry 0,6A/125V a 0,3A/250V, což odpovídá standardům pro zhášení oblouku při trvalém spínání.
| Parametr | Hodnota / Detail |
|---|---|
| Model | V-156-1C25 |
| Elektrické parametry AC | 15A, 1/2 Hp, 125V AC / 250V AC |
| Elektrické parametry DC | 0,6A při 125V DC / 0,3A při 250V DC |
| Konfigurace kontaktů | 1NO + 1NC (3 piny: COM, NO, NC) |
| Typ ovládání | Kladka na dlouhé kloubové páce |
| Spínací mechanismus | Snap-action (momentový) |
| Rozměry těla spínače | 2,79 × 1,60 × 0,99 cm |
| Rozměry páky | 5,08 × 0,41 cm |
| Průměr montážního otvoru | 0,33 cm |
| Materiál těla | Plast + kov |
| Barvy | Červená, černá, stříbrná |
| Hmotnost (1 ks) | 8 g |
| Množství v sadě | 6 kusů |
| Typické aplikace | CNC, průmyslová automatizace, 3D tiskárny, elektronika, bezpečnostní systémy |
Obsah balení
- 6 × koncový spínač V-156-1C25 s kladkou a dlouhou pákou
Často kladené dotazy
Co znamená konfigurace 1NO + 1NC a jak se zapojuje?
Spínač má 3 vývody: COM (společný), NO (Normal Open – v klidu rozpojený) a NC (Normal Closed – v klidu sepnutý). Při stisknutí páky se kontakt NO sepne a NC rozepne. Podle potřeby vašeho zapojení zvolíte příslušný kontakt.
Je vhodný pro 3D tiskárny a CNC stroje?
Ano. V-156-1C25 je jedním z nejpoužívanějších koncových spínačů pro 3D tiskárny (typu Cartesian i CoreXY) a hobby či poloprůmyslové CNC stroje. Dlouhá páka s kladkou umožňuje snadné doladění spínacího bodu bez nutnosti složité demontáže.
Lze jej připojit přímo k Arduinu nebo Raspberry Pi?
Ano, na kontakty NO nebo NC lze připojit digitální piny mikrokontroléru s využitím interního či externího pull-up rezistoru. Pozor: nikdy nepropojujte logiku 3,3V/5V se silovými obvody 15A/250V AC.
Jaký je rozdíl oproti mikrospínači s krátkou pákou?
Dlouhá páka nabízí delší dráhu sepnutí a vyžaduje menší ovládací sílu – je citlivější a snadněji se integruje tam, kde jsou mechanické tolerance větší. Krátká páka je vhodná pro aplikace s omezeným prostorem a vyšší dostupnou silou.
Obsahuje sada montážní šrouby nebo konektory?
Ne. Sada obsahuje pouze 6 kusů spínačů V-156-1C25. Šrouby a elektrické konektory je nutné dokoupit zvlášť podle konkrétní aplikace.
Je rozměrově kompatibilní s jinými spínači řady V-15x?
Ano. Řada V-156 dodržuje standardní rozměry SPDT mikrospínačů, takže je rozměrově kompatibilní s většinou zařízení využívajících rodinu spínačů V-15x.
