BMS 16S 60V 30A – kompletní ochrana pro baterii vašeho elektroskútru
Baterie elektroskútru neodchází ze dne na den. Degraduje postupně – článek po článku – v důsledku napěťových nerovnováh, opakovaného přebíjení nebo nechráněných zkratů. BMS modul 16S 60V 30A tyto procesy včas zastaví, dříve než se z nich stane vážný problém.
Poznámka: Deska pracuje v konfiguraci se společným portem (common port) – nabíjení i vybíjení probíhá přes stejné svorky (B- a P-). Kompatibilní výhradně se sadami 16 Li-ion článků zapojených do série.
Proč zvolit právě tento model? (Klíčové výhody):
- Čtyřnásobná ochrana v reálném čase – neustále monitoruje přebití, hluboké vybití, nadproud a zkrat bez nutnosti vašeho zásahu.
- Pasivní balancování 16 článků – vyrovnává napětí během každého nabíjecího cyklu, čímž předchází nerovnoměrnému opotřebení, které může časem snížit dojezd o 20–30 %.

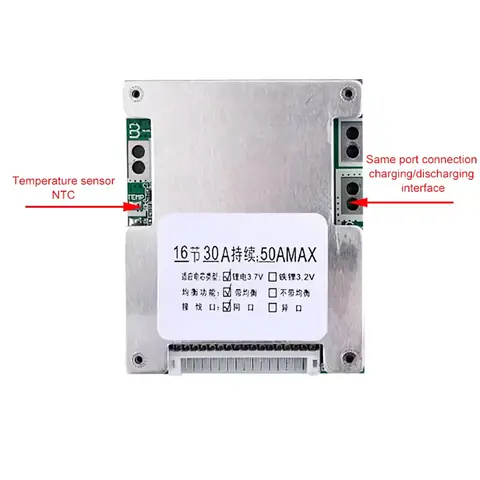

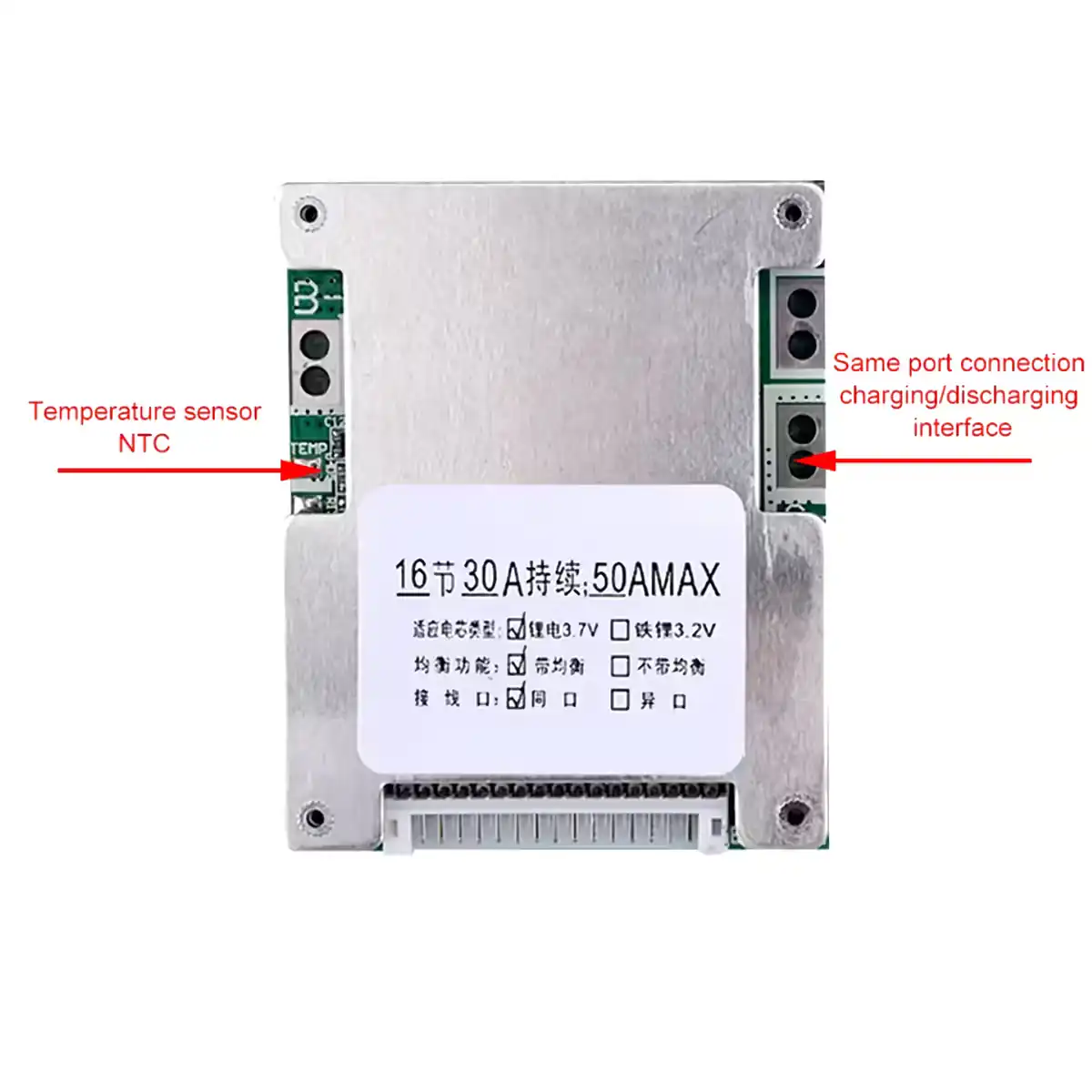

- Integrovaný tepelný senzor – při přehřátí automaticky přeruší obvod a po zchlazení jej opět aktivuje.
- 30A trvalý, 50A špičkový proud – bez problémů zvládne motory elektrokol a skútrů do výkonu 2500 W, včetně prudkých rozjezdů nebo jízdy do kopce.
- Společný port pro snadné zapojení – jedna dvojice svorek pro nabíjení i vybíjení, ideální pro vozidla bez samostatného nabíjecího konektoru.
- Kompatibilita s běžnými Li-ion technologiemi – funguje s ternárními články, LiMn a LiCoO2 s nominálním napětím 3,7 V bez nutnosti úprav.
Detaily a výkon

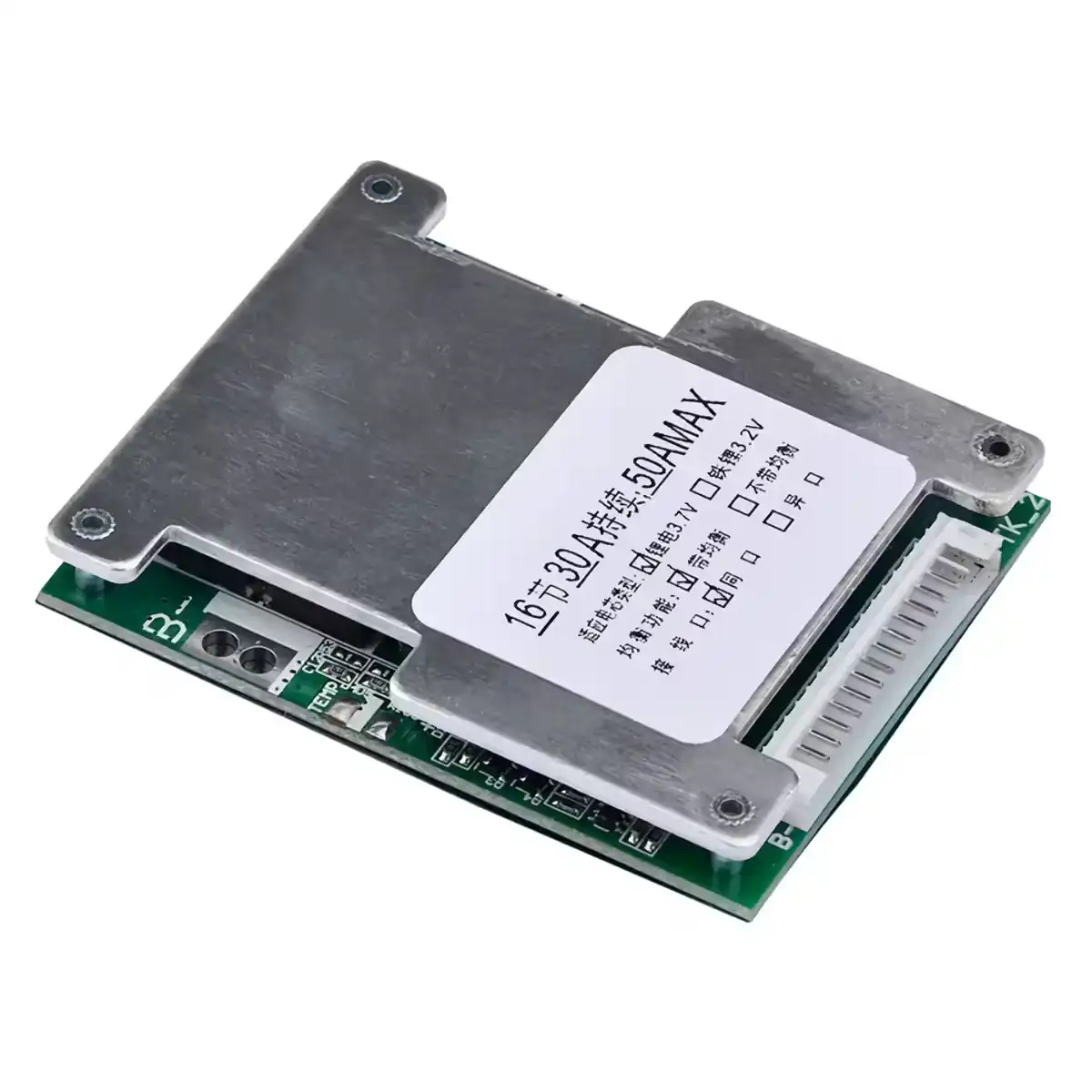

Základem modulu je víceúrovňový ochranný obvod s výkonovými MOSFETy, které jsou dimenzovány na trvalý proud 30 A a krátkodobé špičky až 50 A bez rizika přehřátí. Prahová hodnota pro vypnutí při přebití je 4,25 V/článek, zatímco ochrana proti hlubokému vybití zasahuje při 2,6 V/článek – tyto hodnoty jsou kalibrovány tak, aby maximalizovaly životnost baterie. Funkce pasivního balancování přerozděluje energii mezi články během nabíjení a koriguje nerovnováhy dříve, než se stanou nevratnými.
| Parametr | Hodnota / Detail |
|---|---|
| Model | BMS 16S 60V 30A (společný port) |
| Konfigurace | 16 Li-ion článků v sérii |
| Nominální napětí | 60V (až 2500W) |
| Trvalý vybíjecí proud | 30A |
| Špičkový vybíjecí proud | 50A |
| Maximální nabíjecí proud | 30A |
| Ochrana proti přebití | 4,25V / článek |
| Ochrana proti hlubokému vybití | 2,6V / článek |
| Tepelná ochrana | Ano, senzor součástí |
| Balancování článků | Ano, pasivní |
| Kompatibilní chemie | Li-ion ternární, LiMn, LiCoO2 (3,7V nominální) |
| Typ portu | Společný (nabíjení + vybíjení přes B- a P-) |

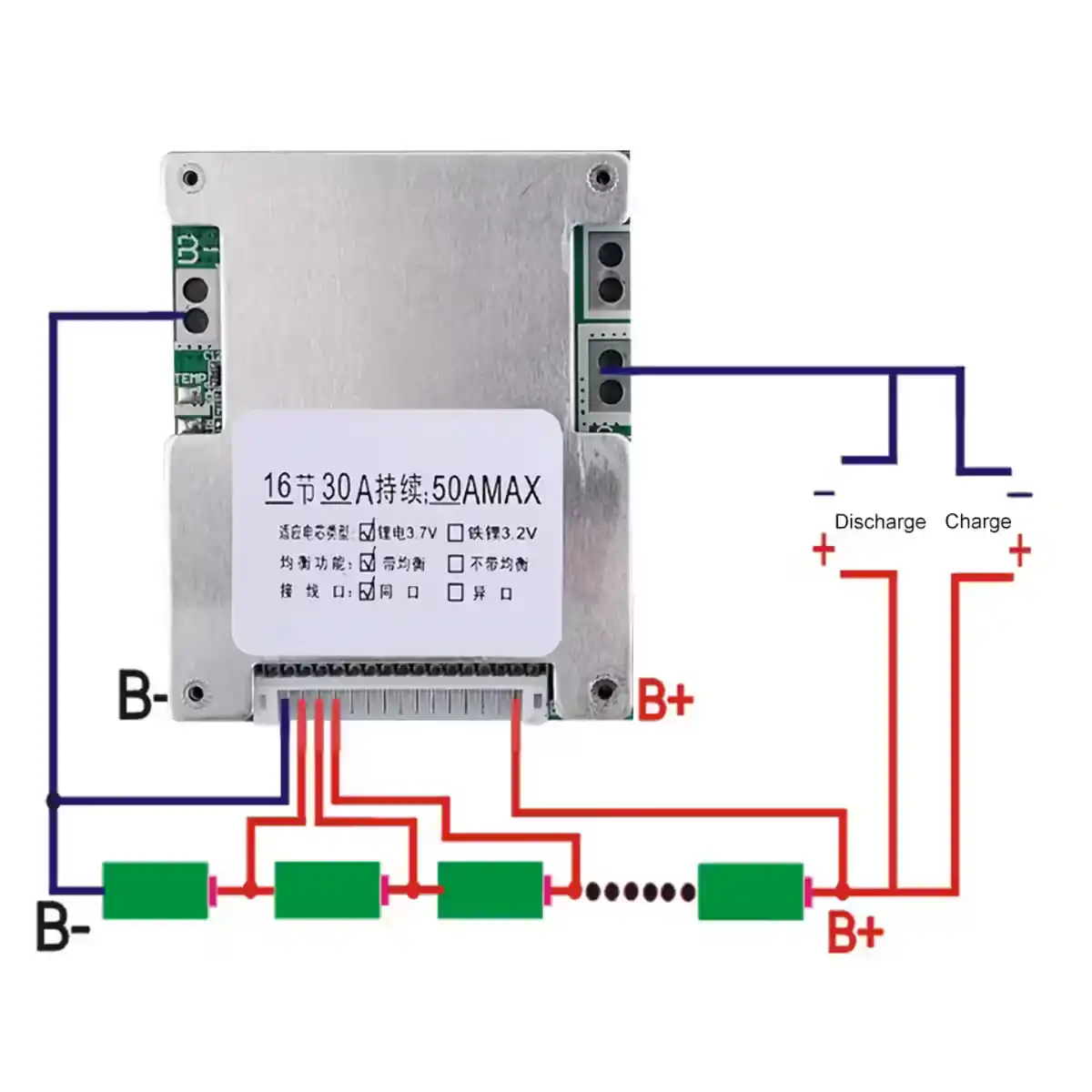

Návod k zapojení a použití

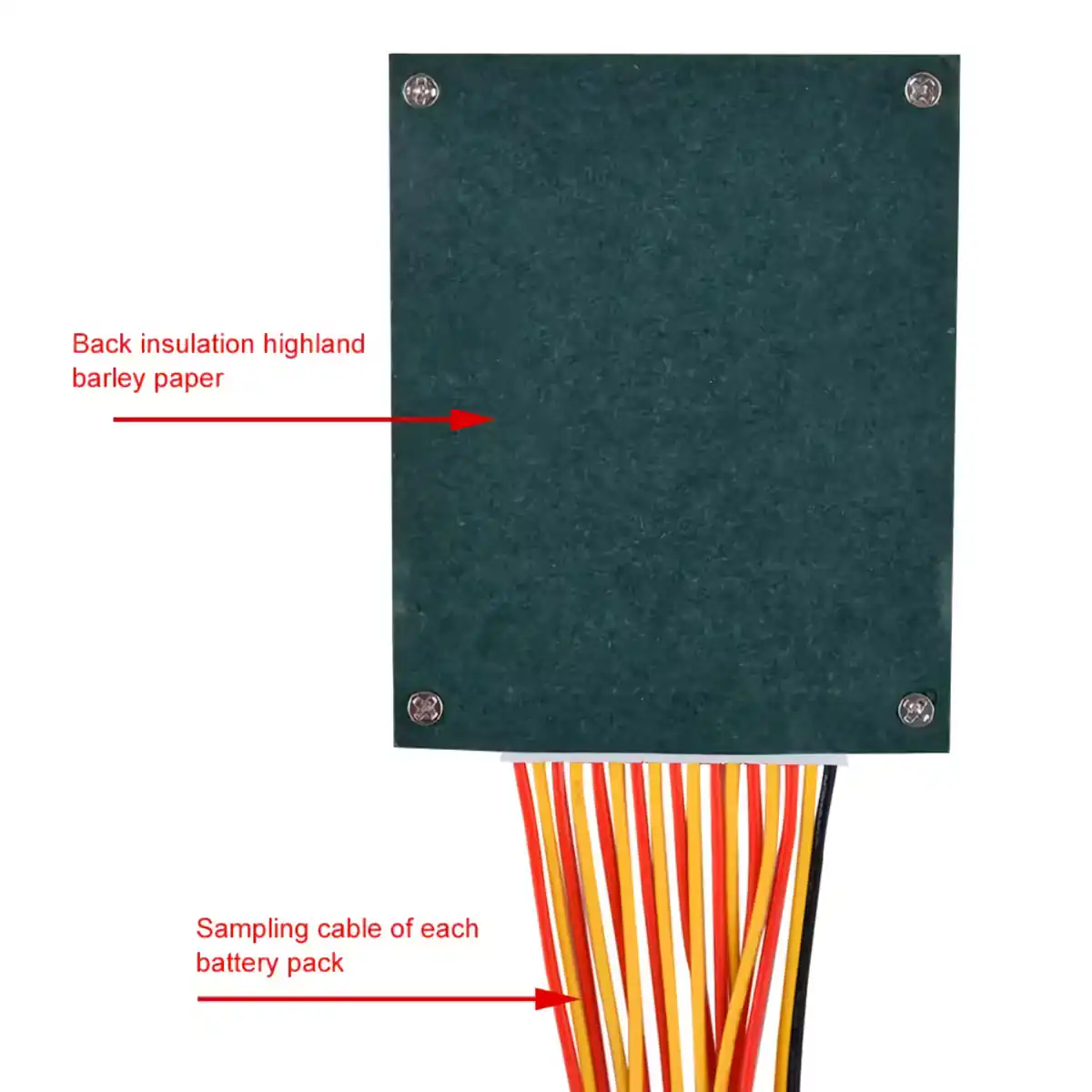

- Připojte monitorovací vodiče (balanční konektor) ke každému ze 16 Li-ion článků podle přiloženého schématu.
- Připájejte svorku B- k zápornému pólu bateriového bloku.
- Zapojte balanční konektor do BMS desky.
- Připojte B+ ke kladnému pólu baterie a P- ke společnému portu pro nabíjení/vybíjení.
- Před prvním použitím zkontrolujte výstupní napětí multimetrem.
- Připojte nabíječku a sledujte první 2–3 kompletní cykly, aby proběhlo počáteční vybalancování článků.

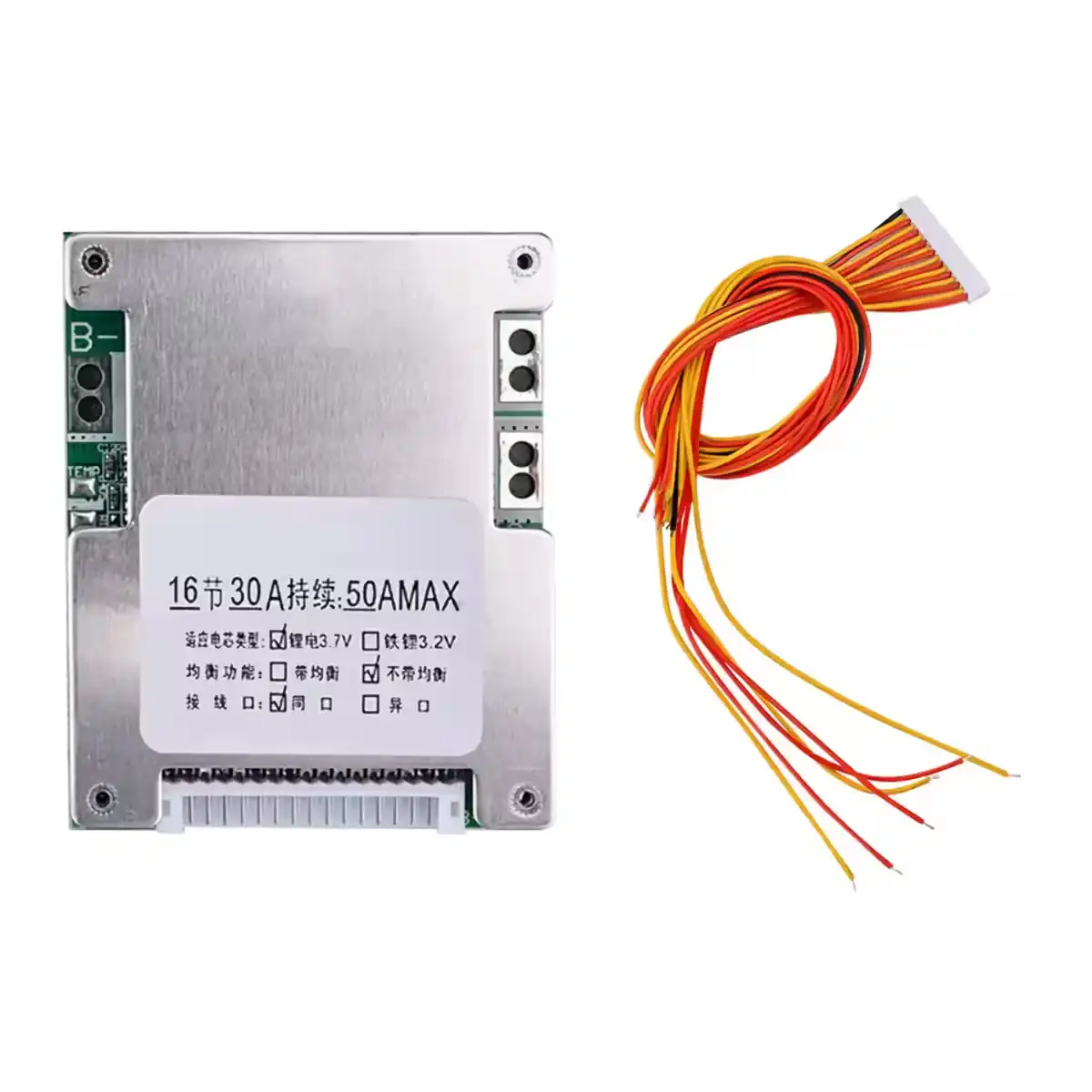

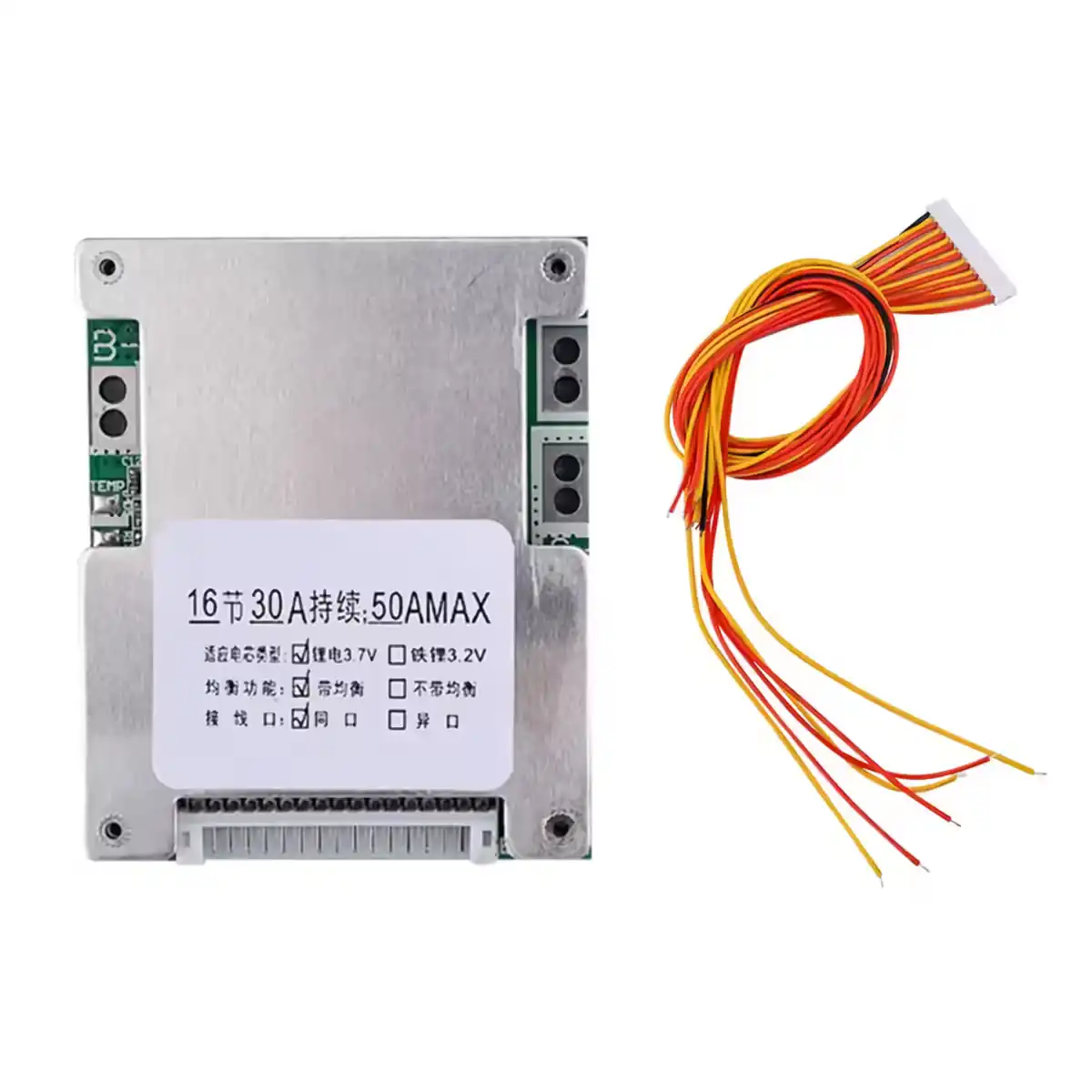

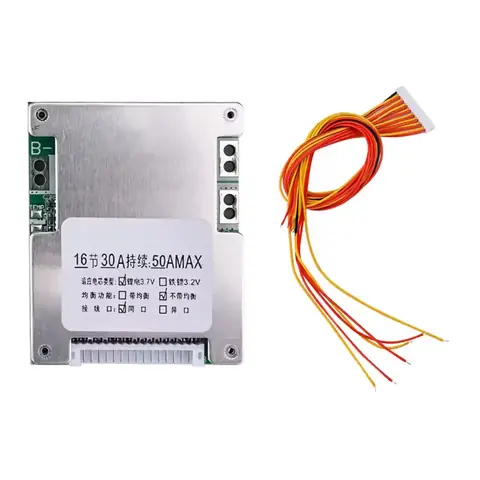

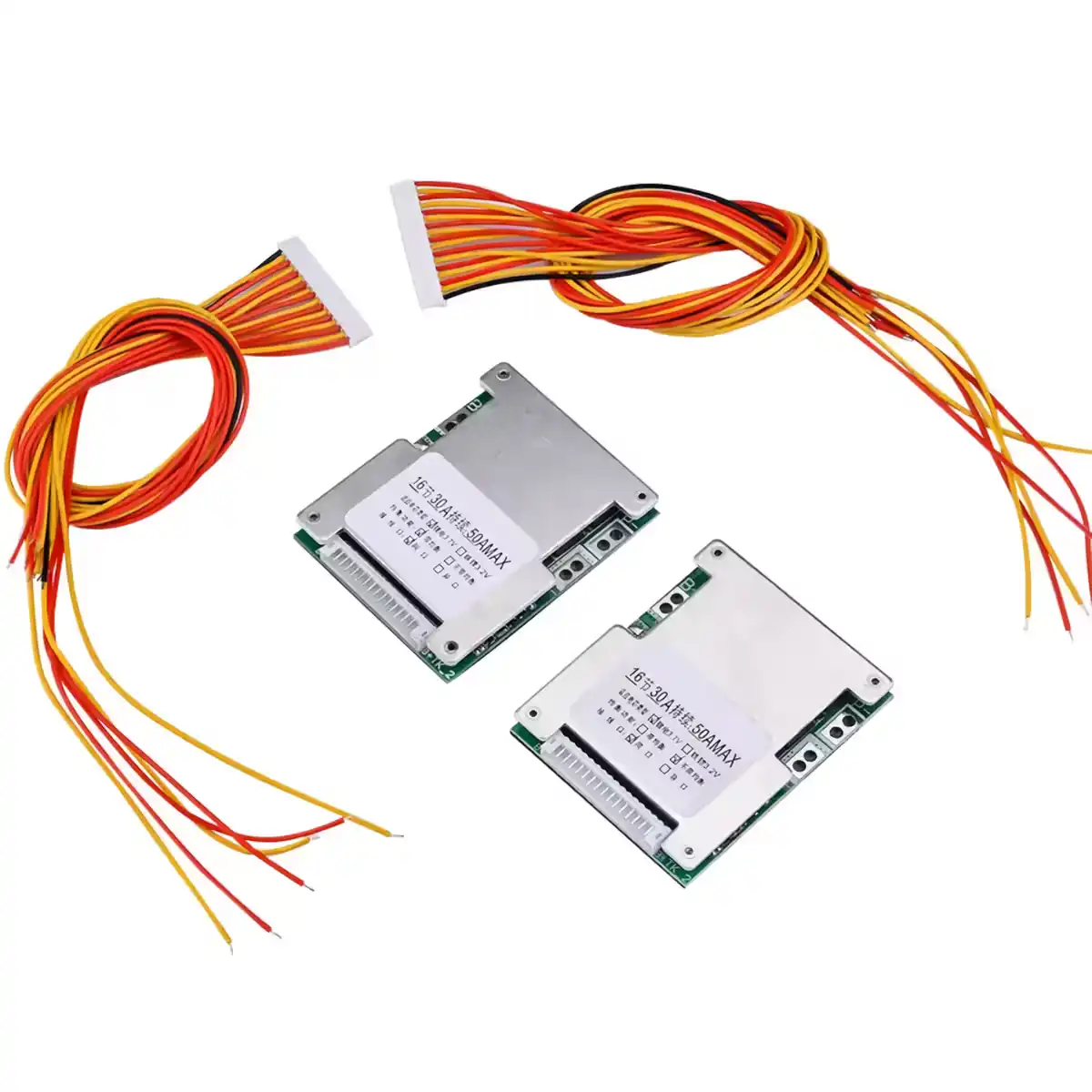

Obsah balení
- 1 x BMS deska 16S 60V 30A se společným portem
- 1 x Balanční kabeláž pro 16 článků
- 1 x Integrovaný teplotní senzor
Často kladené dotazy
Mohu tento BMS použít pro 13S nebo 20S baterii?
Ne. Modul je navržen výhradně pro sady se 16 Li-ion články v sérii (16S). Použití s jiným počtem článků může vést k poškození desky i baterie.
Co znamená společný port?
Znamená to, že pro nabíjení baterie i napájení motoru používáte stejné svorky, což výrazně zjednodušuje instalaci.
Je kompatibilní s LiFePO4?
Ne, tento model je konfigurován striktně pro Li-ion články s nominálním napětím 3,7 V.
