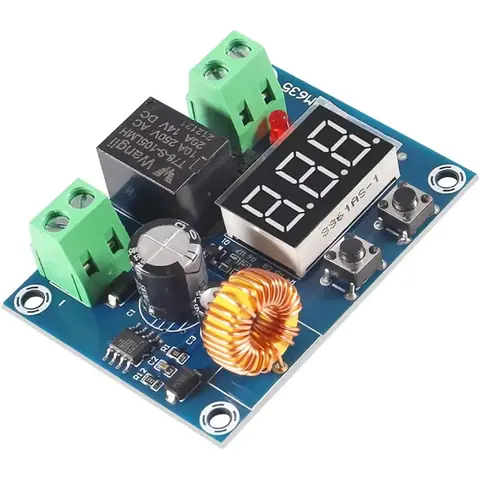

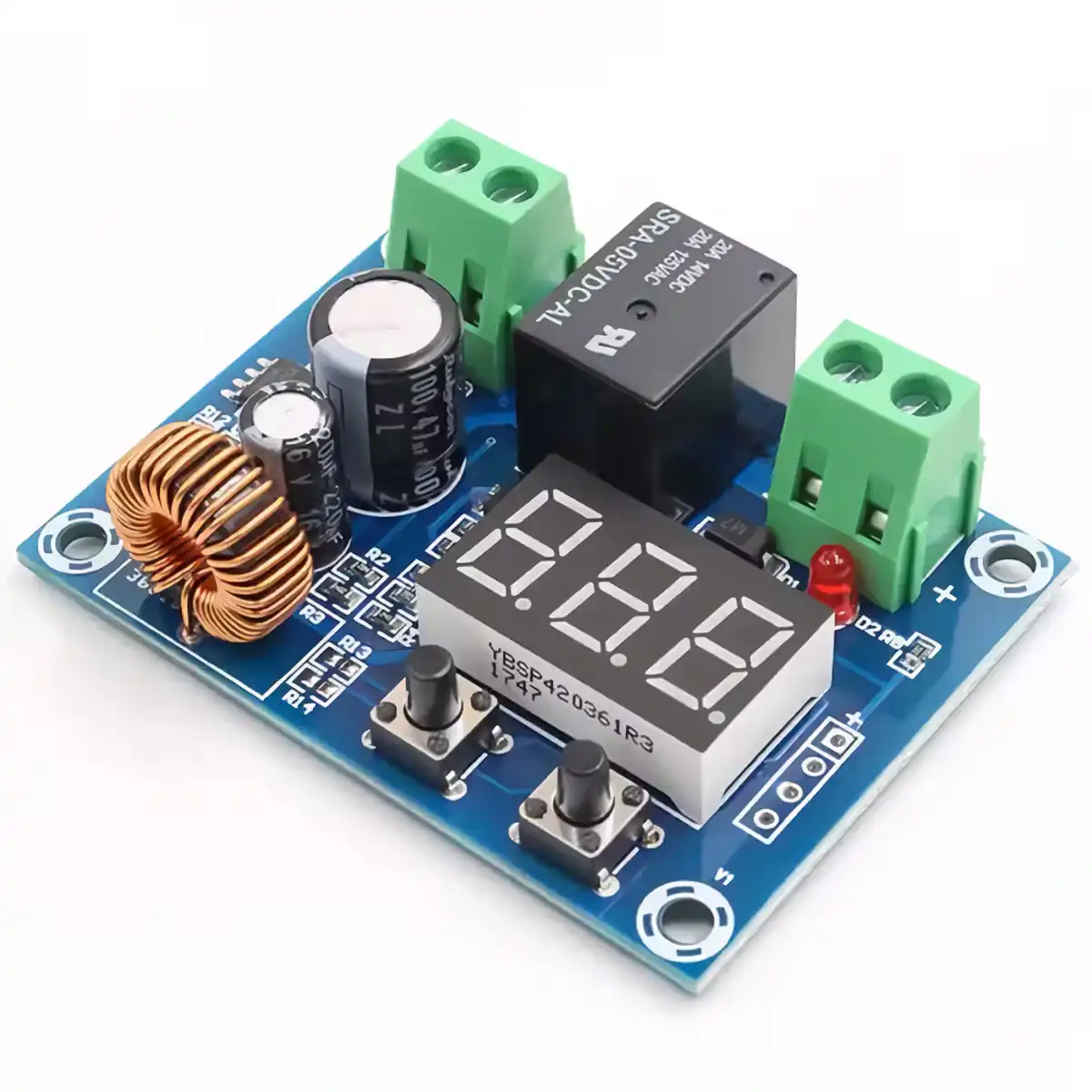

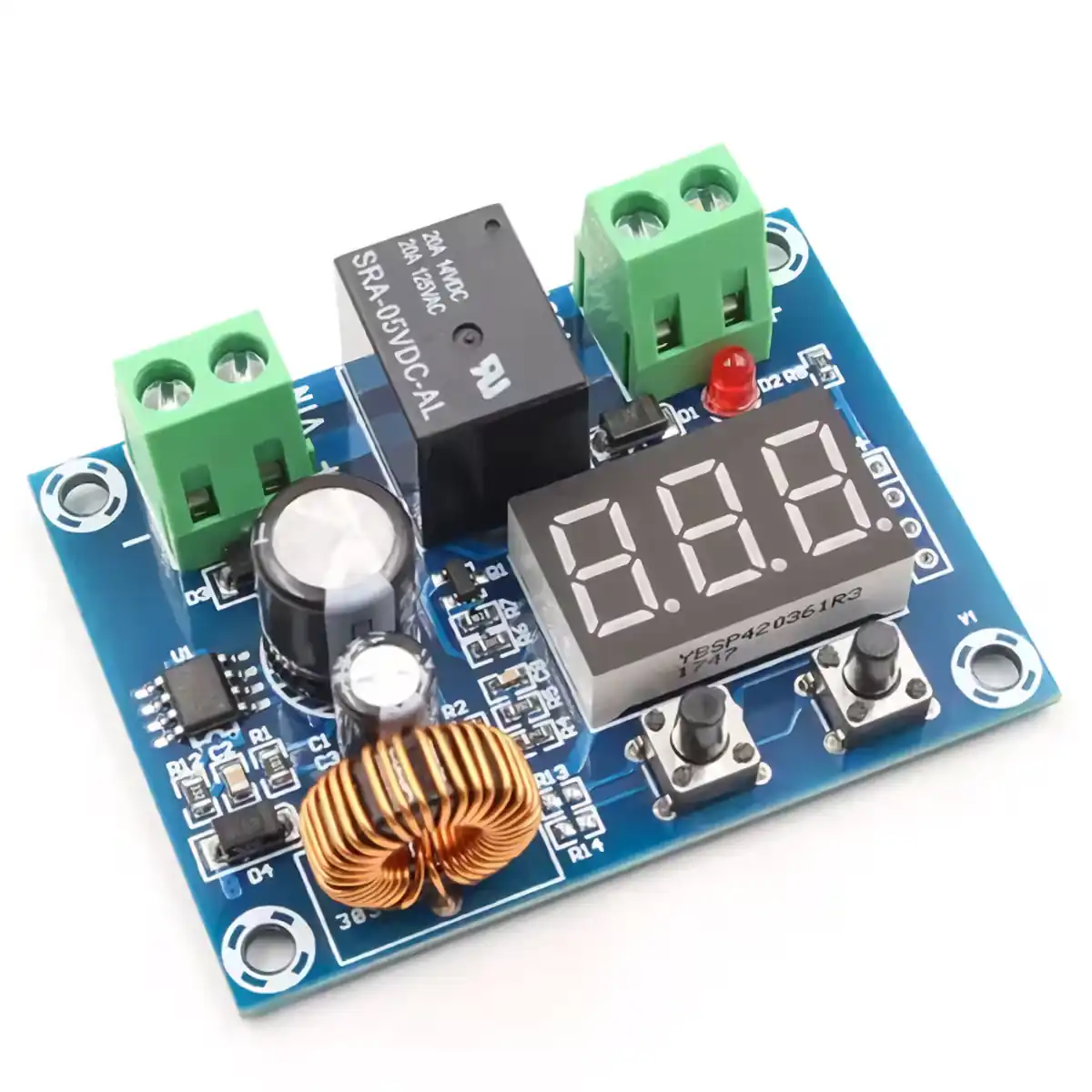

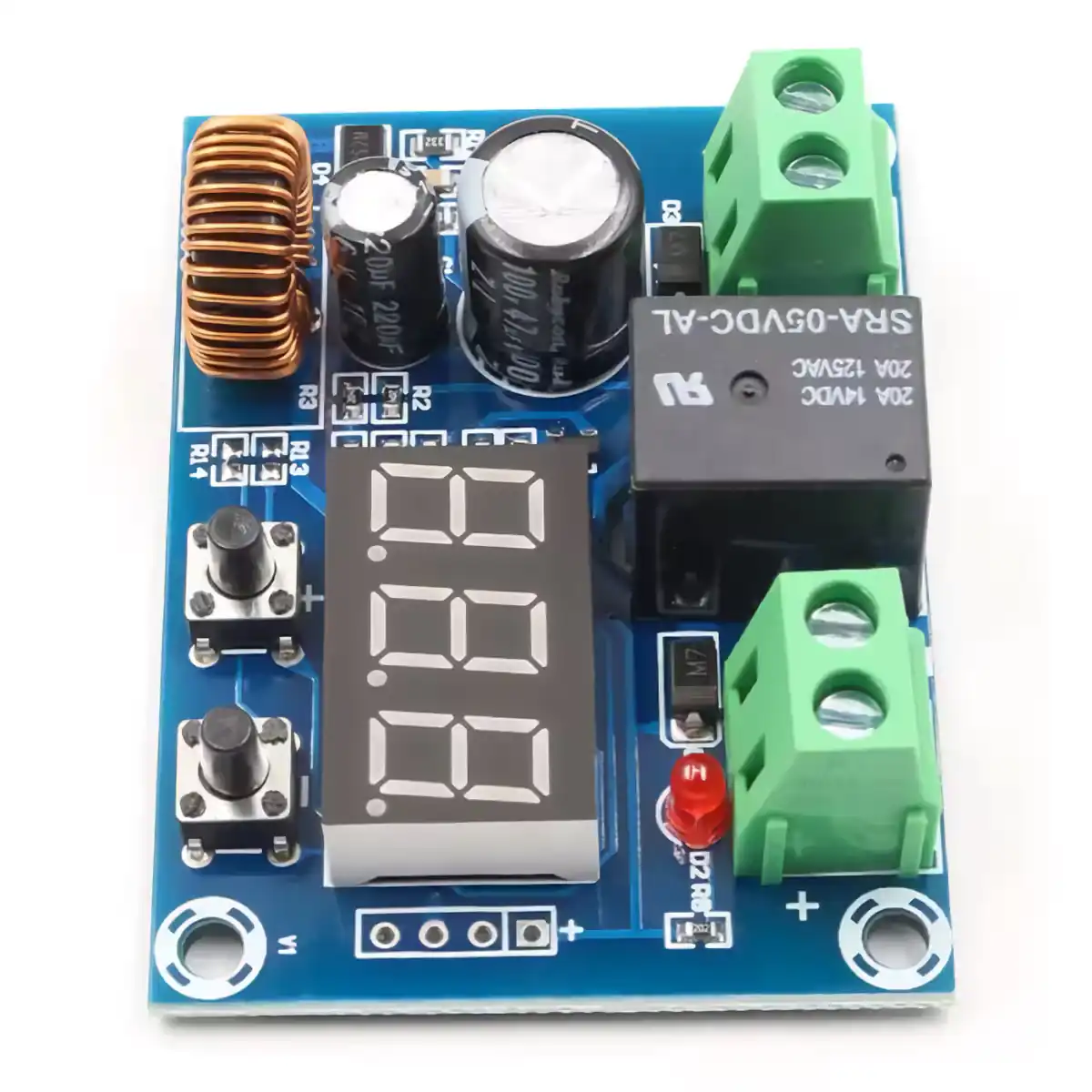

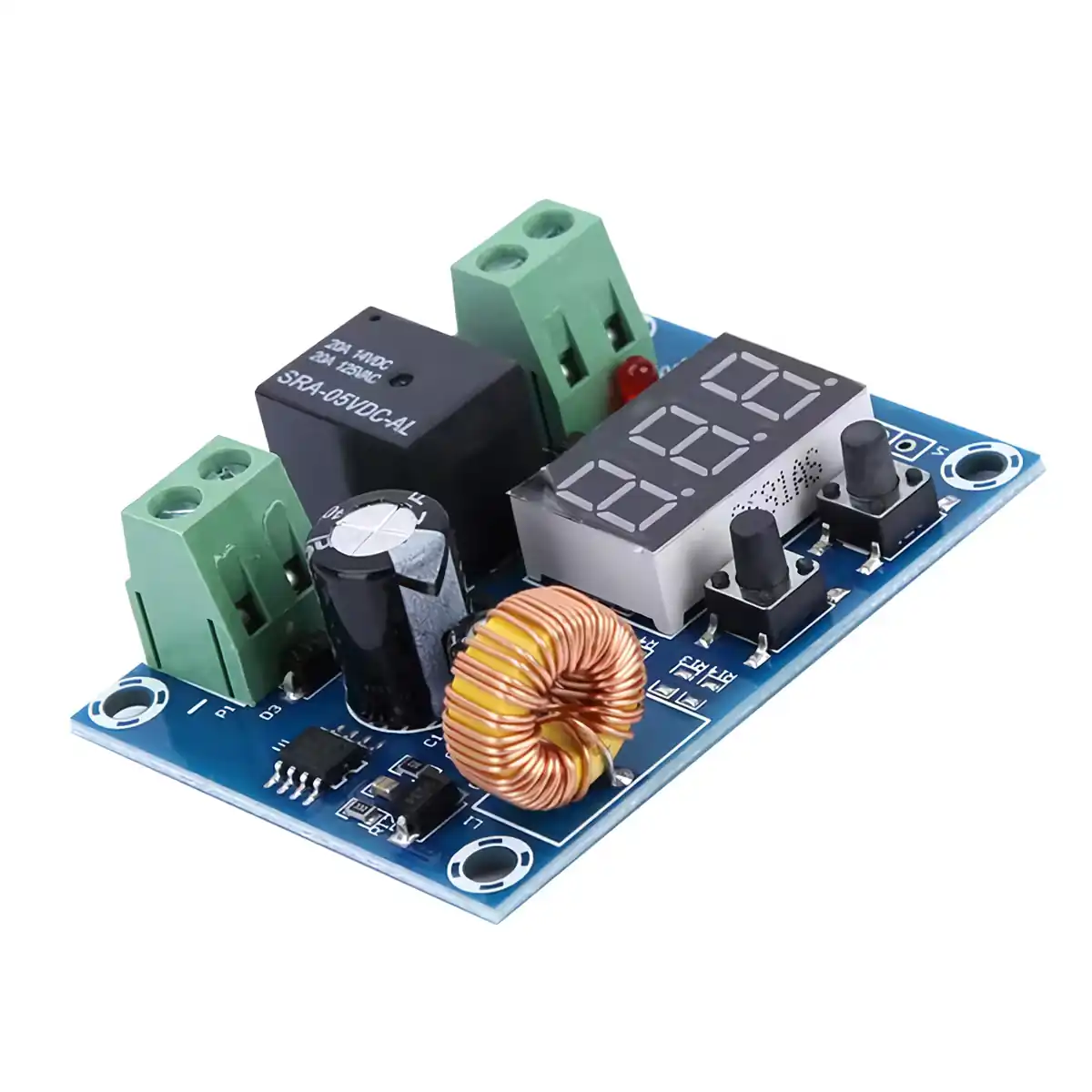

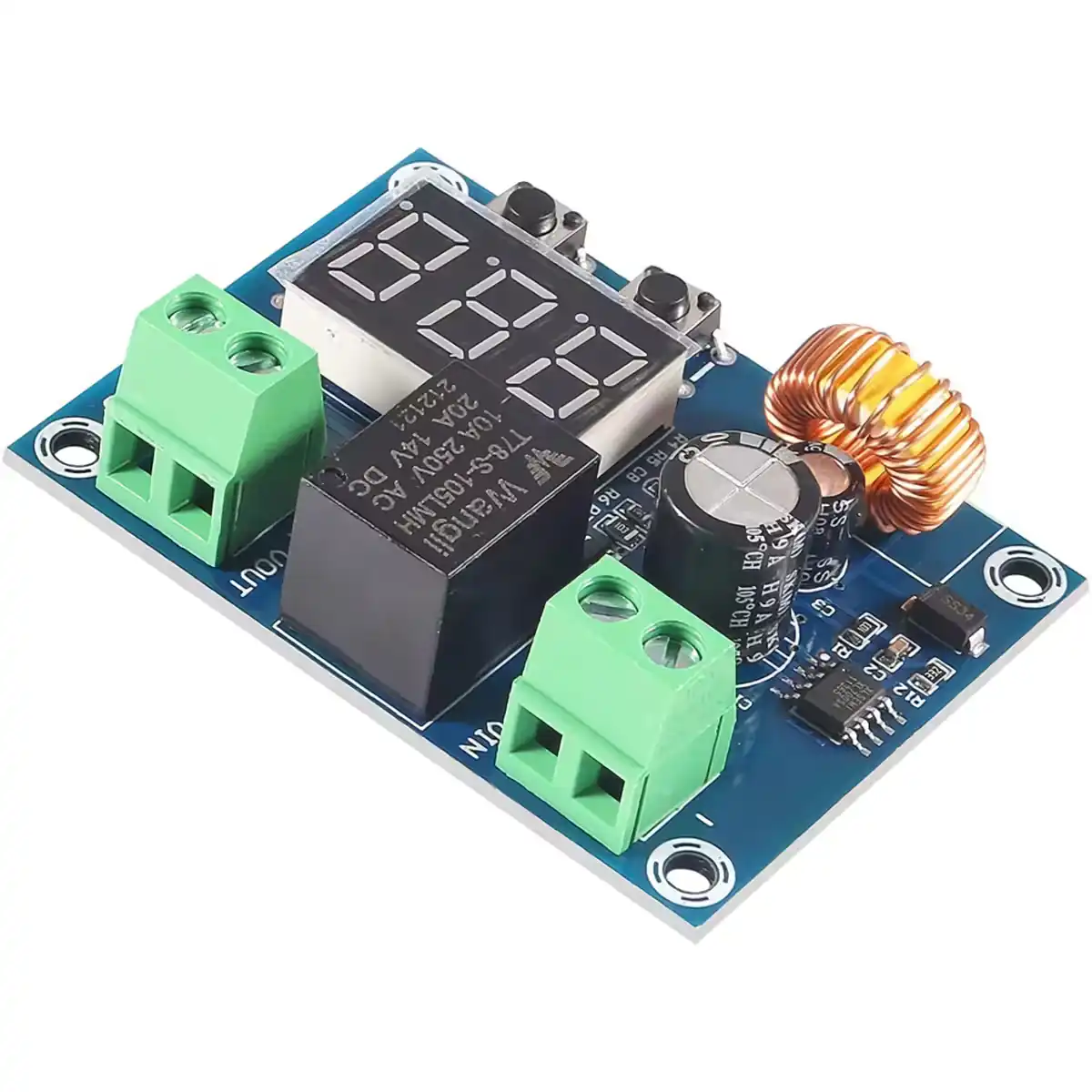

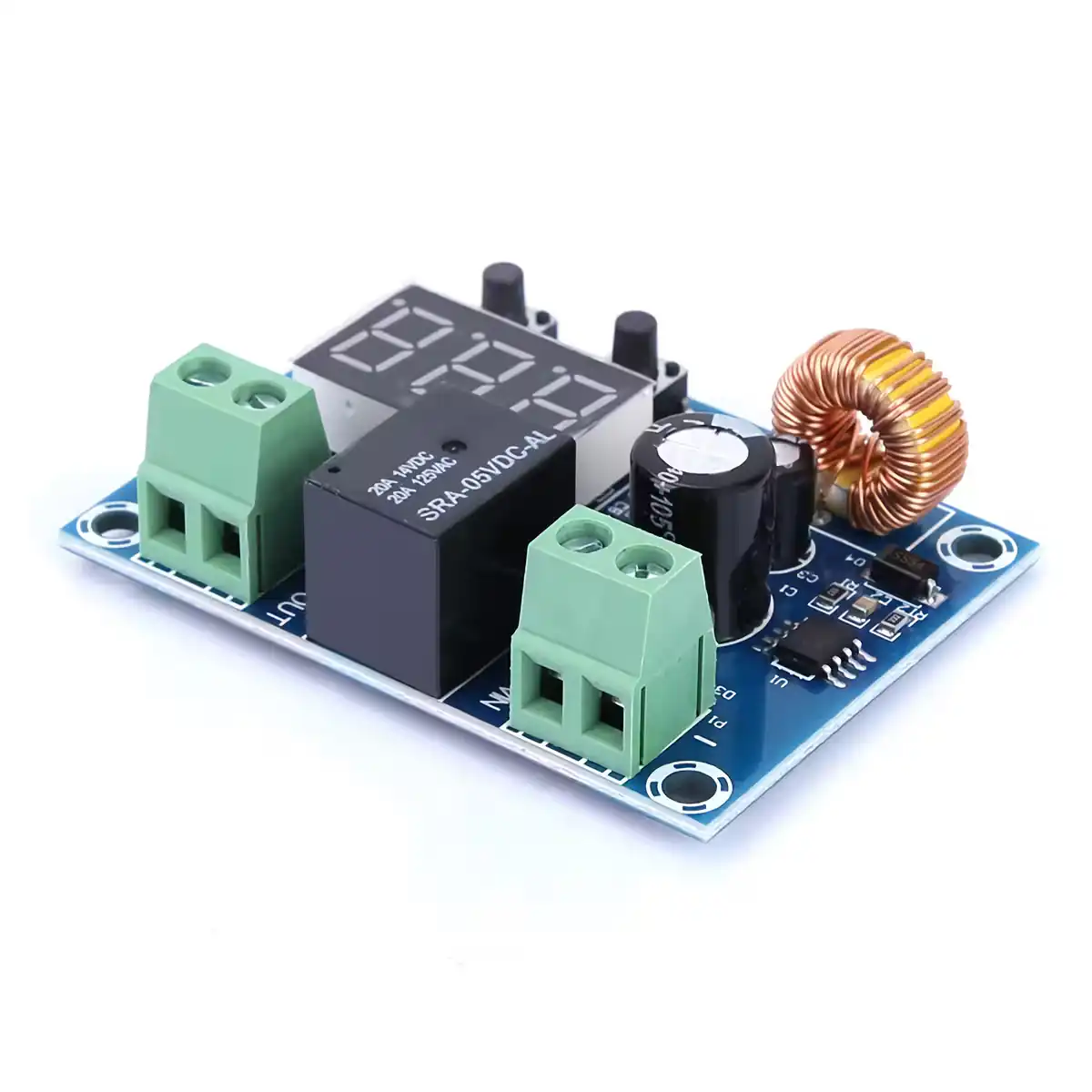

Modul ochrany baterie proti vybití 12V–36V — automatické odpojení a znovupřipojení pod kontrolou
Úplné vybití baterie může nevratně poškodit její kapacitu. Ať už jde o obytné vozy, lodě, ostrovní solární systémy nebo dlouhodobě odstavená vozidla, často si problému všimnete až ve chvíli, kdy je pozdě. Tento modul ochrany proti hlubokému vybití zasáhne včas: automaticky odpojí spotřebiče, jakmile napětí klesne pod nastavenou mez, a po dobití je opět sám připojí, aniž byste museli být přítomni.
Poznámka: Zařízení neupravuje napětí — výstupní napětí je shodné se vstupním. Maximální podporovaný proud je 10A.
Proč zvolit právě tento model? (Klíčové výhody):
- Plně automatický provoz — funkce automatického vypnutí (Auto Power-Off) a opětovného zapnutí (Auto Reconnect) fungují bez nutnosti zásahu; ideální pro systémy bez dozoru
- Vysoká přesnost 0,1V — nastavte si přesnou mez, např. 11,5V nebo 22,8V. To je zásadní zejména u LiFePO4 a Li-Ion akumulátorů s úzkým pracovním napěťovým oknem
- Nativní podpora 12V, 24V a 36V DC — jeden modul zvládne autobaterii, solární úložiště i Li-Ion pack bez nutnosti hardwarových úprav
- Nastavitelná hystereze — zabraňuje rychlému cyklování a nadměrnému opotřebení relé; rozdíl pro opětovné sepnutí si nastavíte přesně podle potřeb vaší instalace
- Nízká vlastní spotřeba pod 1,5W — modul zbytečně nevybíjí váš systém
Detaily a výkon

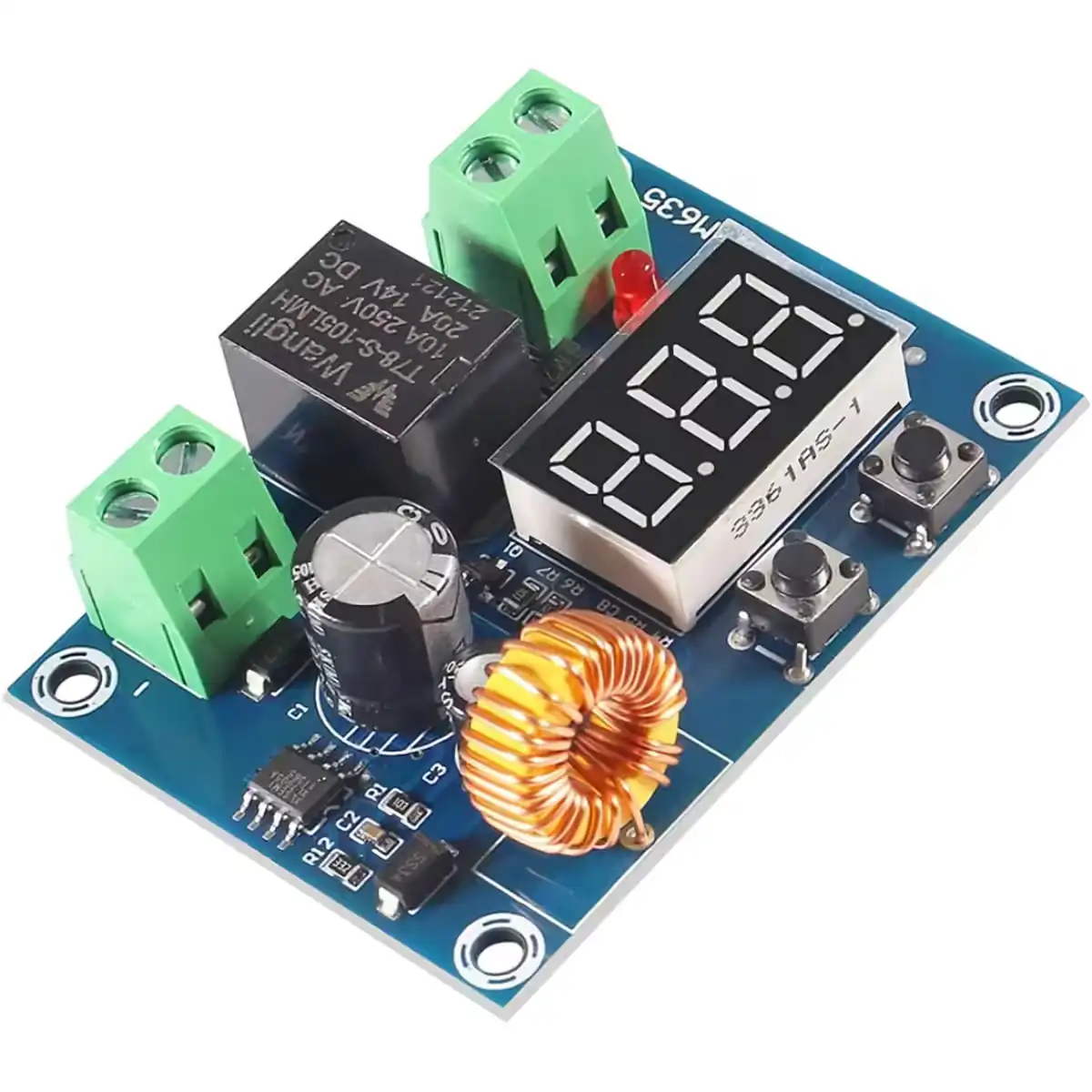

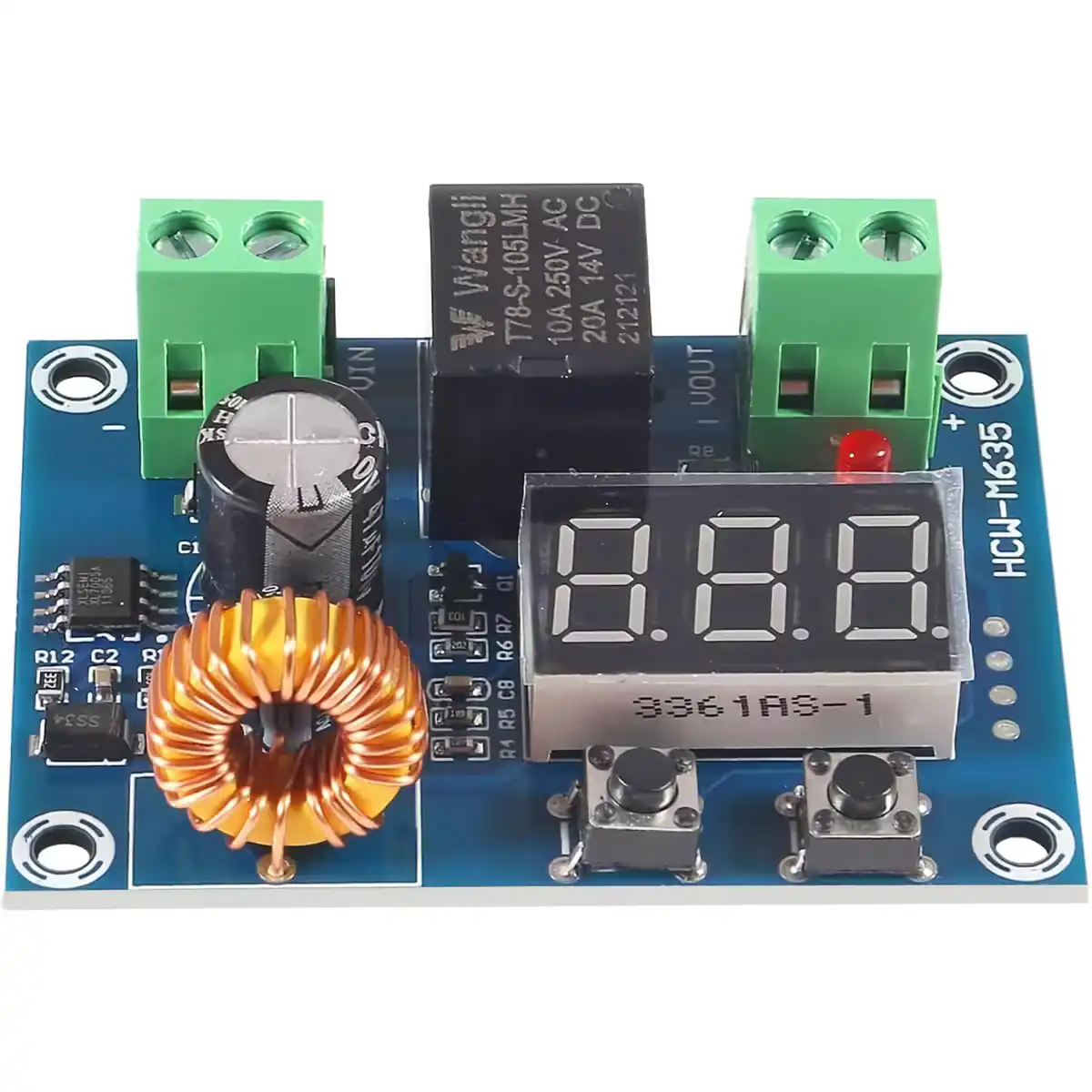

Modul ochrany proti vybití využívá výkonové relé řízené dedikovaným mikrokontrolérem, který v reálném čase monitoruje napětí na vstupu (VIN). Jakmile napětí klesne pod nastavenou mez (s přesností 0,1V), relé rozpojí obvod a spotřebič připojený na výstup (VOUT) je okamžitě odpojen. K automatickému znovupřipojení dojde, jakmile napětí překročí součet nastavené meze a konfigurované hystereze, což efektivně brání rychlému spínání. Maximální proud 10A pokrývá širokou škálu aplikací: od DC motorů a LED pásků až po nabíjecí regulátory a osvětlení.
| Parametr | Hodnota / Detail |
|---|---|
| Vstupní napětí | 12V – 36V DC |
| Výstupní napětí | Shodné se vstupním |
| Maximální proud | 10A |
| Přesnost nastavení napětí | 0,1V |
| Vlastní spotřeba | Max. 1,5W |
| Rozměry | 57 × 42 × 19 mm |
| Hmotnost | 28g |
| Kompatibilita | 12V, 24V, 36V DC |
| Využití | Auto, solární panely, akumulátory, DC systémy |

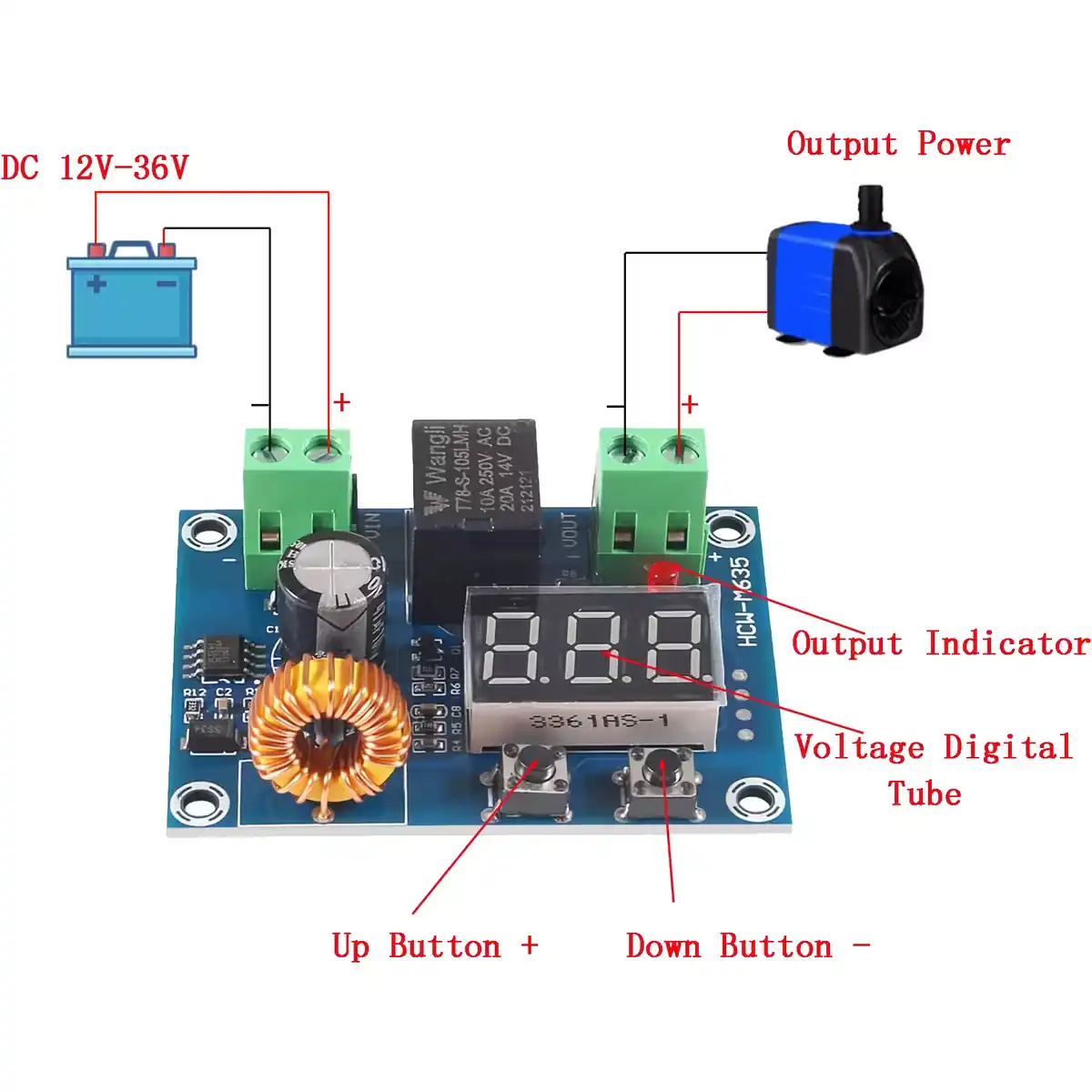

Návod k programování a použití
- Připojte kladný a záporný pól baterie ke vstupu VIN modulu (dodržte polaritu).
- Připojte spotřebič (motor, světlo, regulátor atd.) k výstupu VOUT.
- Stiskněte a podržte levé tlačítko pro vstup do režimu nastavení vypínacího napětí — krátkými stisky upravte na požadovanou hodnotu (např. 11,5V pro 12V baterii).
- Stiskněte a podržte pravé tlačítko pro nastavení hystereze (napětí navíc potřebné pro opětovné zapnutí, např. 1V).
- Potvrďte nastavení — relé automaticky odpojí spotřebič při poklesu napětí pod mez a znovu jej připojí, jakmile se napětí vrátí na optimální úroveň.
Obsah balení
- 1x Modul ochrany baterie proti vybití 12V–36V 10A
Často kladené dotazy
Je modul kompatibilní s LiFePO4 a Li-Ion bateriemi?
Ano, modul je kompatibilní s jakýmkoliv typem dobíjecích baterií s nominálním napětím 12V až 36V, včetně LiFePO4, Li-Ion, AGM a olověných akumulátorů, protože vypínací mez lze manuálně nastavit s přesností 0,1V.
Lze jej použít pro ostrovní solární systémy?
Ano, je ideální pro fotovoltaické systémy. Chrání solární akumulátor před hlubokým vybitím v obdobích, kdy výroba energie nestačí pokrýt spotřebu instalace.
Co se stane, pokud odběr spotřebiče překročí 10A?
Překročení maximálního proudu 10A může poškodit interní relé. Pro výkonnější spotřebiče doporučujeme použít externí výkonové relé ovládané výstupním signálem modulu.
Funguje modul na 24V nebo 36V bez úprav?
Ano, modul nativně podporuje vstupní napětí v rozsahu 12V až 36V DC. Nejsou nutné žádné hardwarové úpravy, stačí pouze překonfigurovat vypínací mez podle nominálního napětí vaší baterie.
Zůstane nastavení uloženo i po odpojení napájení?
Ano, hodnoty pro vypínací napětí a hysterezi jsou uloženy v energeticky nezávislé paměti modulu a zůstávají aktivní i po výpadku napájení.
