Digitální otáčkoměr s NPN Hallovým senzorem – přesné měření otáček pro traktory, kombajny i soustruhy bez složité instalace
Poznáte, že motor běží příliš v otáčkách nebo naopak pod zátěží, ale nemáte jak přesně ověřit aktuální stav? Bez jasného přehledu o otáčkách se veškeré seřizování provádí pouze „od oka“, což vede ke zbytečným ztrátám výkonu a vyššímu opotřebení stroje. Tento digitální LED otáčkoměr s NPN Hallovým senzorem vám v reálném čase zobrazí přesný počet otáček za minutu s odchylkou pouhých ±2 RPM při otáčkách pod 5000 RPM.
Poznámka: Balení obsahuje kompletní sadu: samotný otáčkoměr, NPN Hallův senzor a magnet 10×2 mm. Pro zprovoznění nemusíte dokupovat žádné další příslušenství.
Proč zvolit právě tento model? (Klíčové výhody):

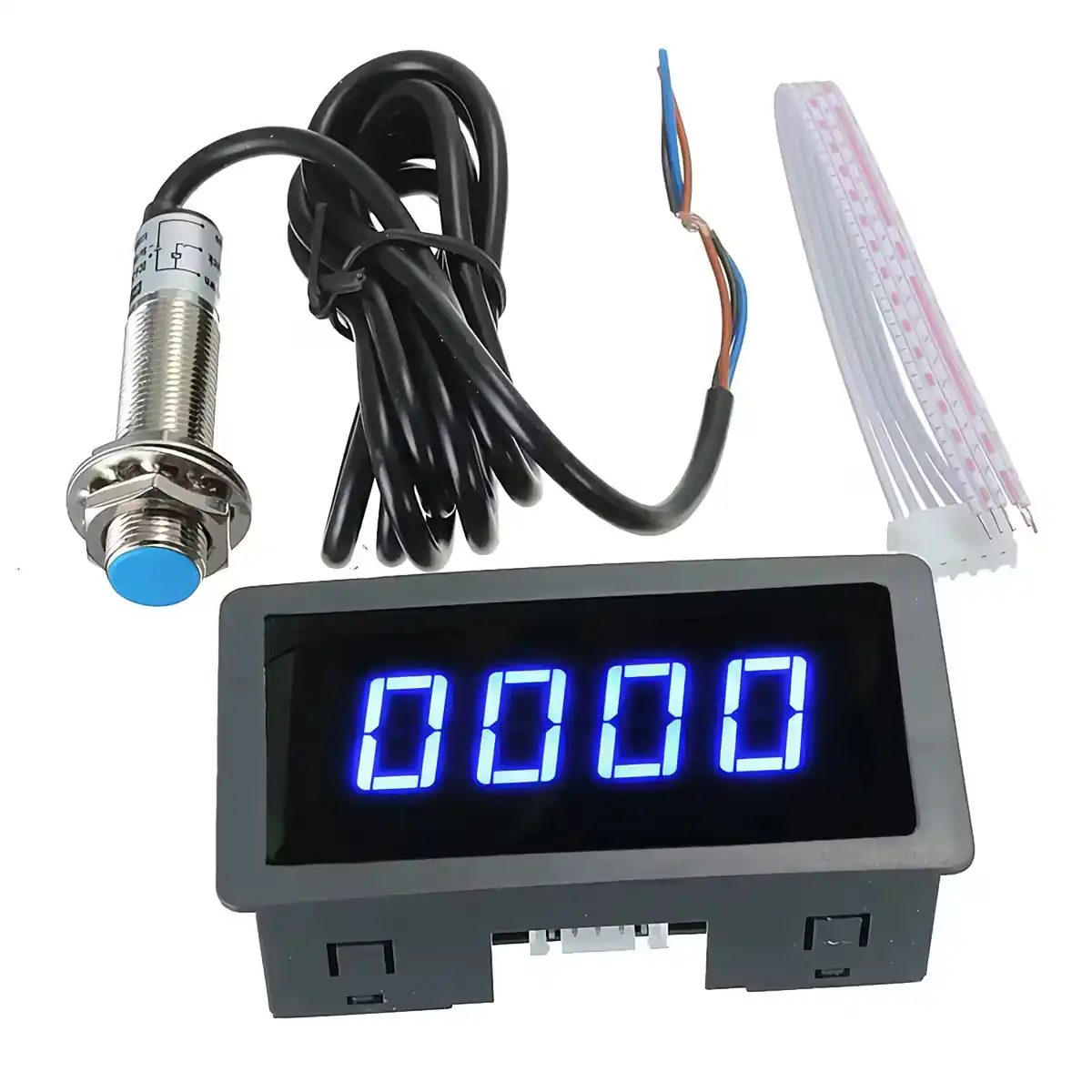

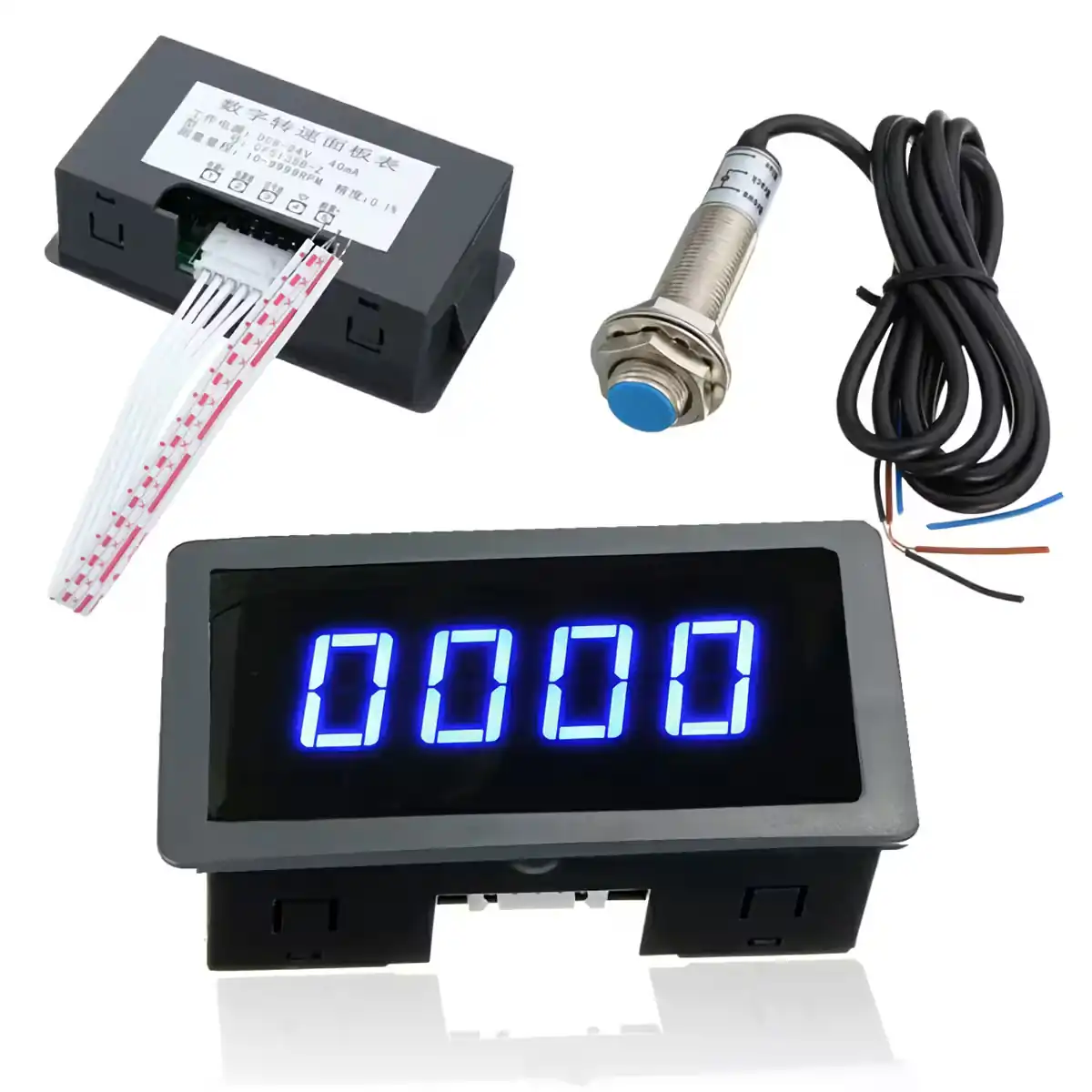

- Modrý LED displej čitelný i na přímém slunci — číslice o velikosti 0,56 palce jsou skvěle viditelné v kabině traktoru i v dílně pod silným osvětlením.
- Obnovovací frekvence přes 3× za sekundu — nečekáte na zprůměrované hodnoty, ale vidíte okamžitou hodnotu otáček, což je klíčové při ladění plynu nebo sledování zátěže motoru.
- Univerzální napájení 12V a 24V — přístroj funguje jak v malých traktorech s 12V rozvodem, tak v těžké technice a kombajnech s 24V, bez nutnosti měničů.
- Vysoká přesnost ±2 RPM pod 5000 RPM — při standardních 540 RPM (vývodový hřídel PTO) je maximální odchylka pouze 2 otáčky za minutu, což bohatě stačí pro veškeré mechanické seřizování.
- Bezkontaktní měření — magnet se připevní na hřídel a senzor snímá otáčky ze vzdálenosti 1–10 mm. Žádné tření, žádné mechanické opotřebení dílů.
- Standardní montážní otvor 76×39 mm — snadno jej zabudujete do většiny stávajících palubních desek bez nutnosti náročných úprav panelu.
Detaily a výkon
Srdcem tohoto otáčkoměru je digitální LED modul s modrými číslicemi a frekvenční odezvou 100 Hz, díky čemuž dokáže sledovat i rychlé změny otáček bez viditelného zpoždění. Rozsah 5–9999 RPM jej předurčuje pro použití u pomaloběžných vývodových hřídelí (PTO) i u vysokootáčkových elektromotorů.
NPN Hallův senzor detekuje průchod magnetu na hřídeli bez fyzického kontaktu, a to na vzdálenost 1 až 10 mm. Přiložený kabel o délce 1 metr poskytuje dostatečnou flexibilitu pro instalaci v různých konfiguracích. Díky provozní teplotě –10 °C až +60 °C je přístroj spolehlivý jak při zimní práci na poli, tak v horkém letním provozu v dílně.
| Parametr | Hodnota / Detail |
|---|---|
| Typ displeje | Modrá LED, číslice 0,56 palce |
| Napájecí napětí | DC 8V – 24V (kompatibilní s 12V i 24V) |
| Rozsah měření | 5 – 9999 RPM |
| Přesnost | ±2 RPM pod 5000 RPM / ±3 RPM nad 5000 RPM |
| Rychlost obnovy | >3× / sekunda |
| Frekvenční odezva | 100 Hz |

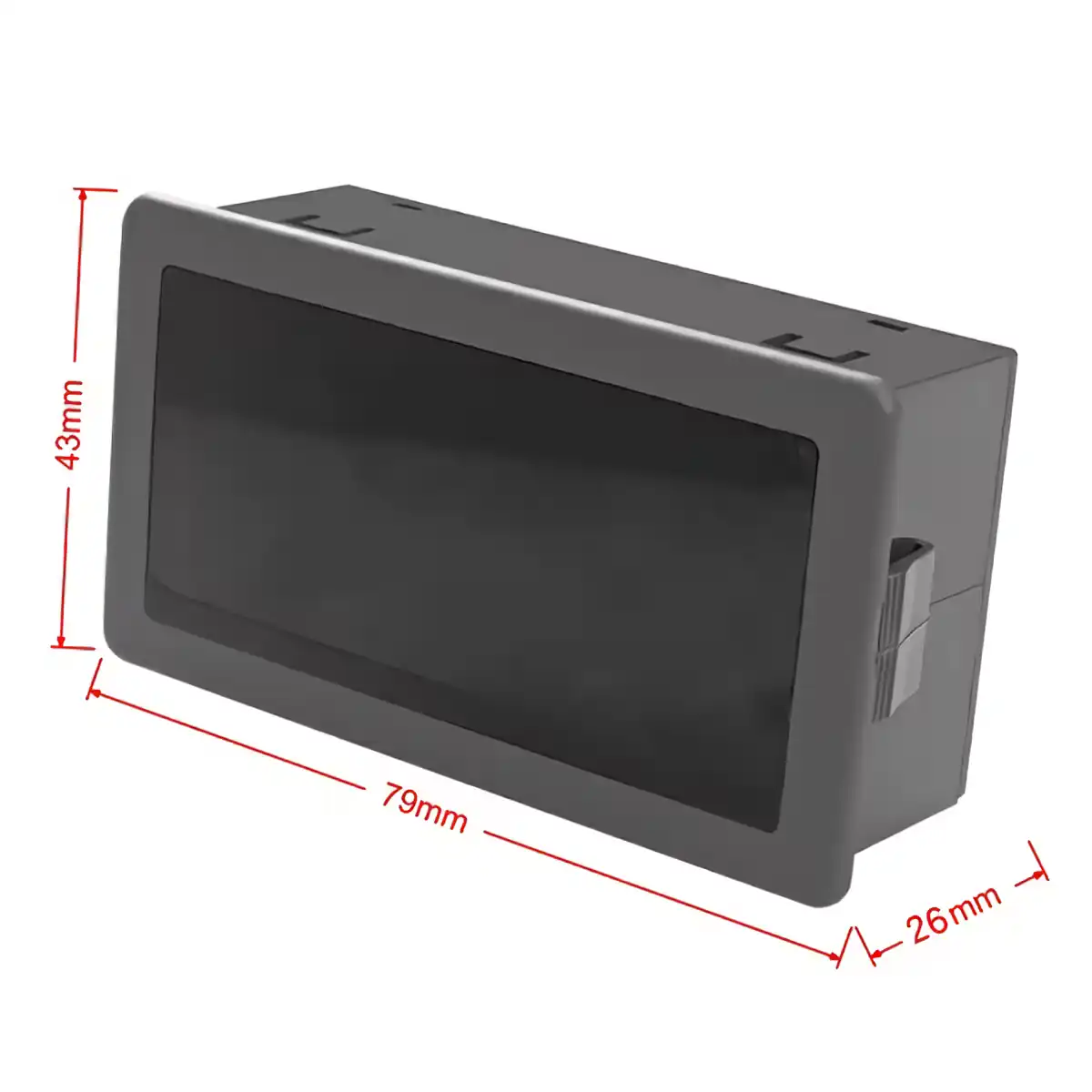

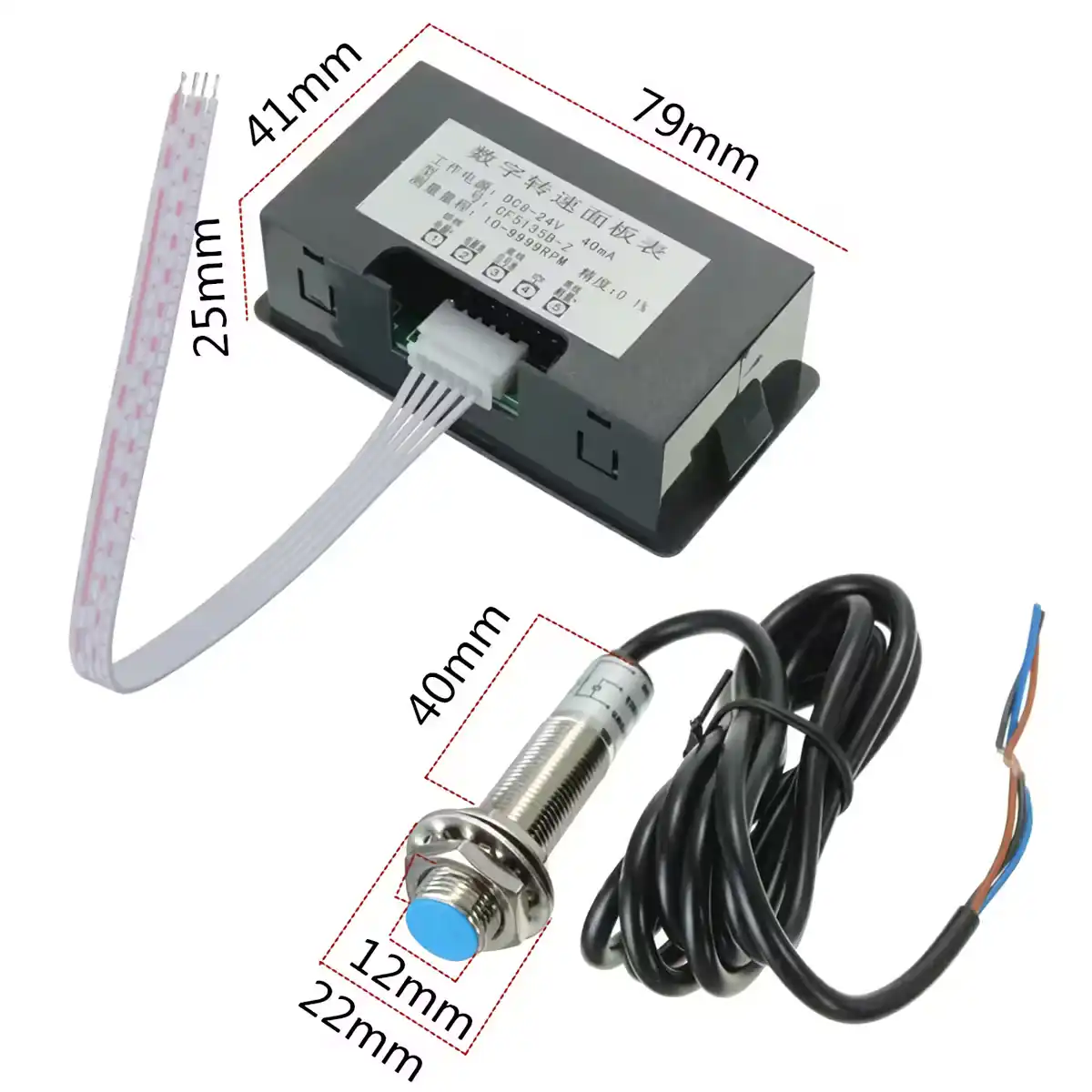

| Rozměry jednotky | 79 × 42 × 25 mm |
| Montážní výřez | 76 × 39 mm |
| Typ senzoru | Hallův NPN s magnetickou detekcí |
| Snímací vzdálenost | 1 mm – 10 mm |
| Výstupní proud senzoru | 20 mA |
| Provozní teplota | –10 °C až +60 °C |
| Rozměry senzoru | 60 × 10 mm, kabel 1 m |
| Magnet v balení | 10 × 2 mm |
Návod k zapojení a použití
- Montáž magnetu (10×2 mm) na rotující hřídel stroje (vývodový hřídel PTO, řemenice nebo setrvačník) pomocí epoxidového lepidla nebo mechanické stahovací pásky.
- Upevnění NPN Hallova senzoru na pevnou část stroje ve vzdálenosti 1–10 mm od magnetu. Pro optimální stabilitu doporučujeme 3–5 mm.

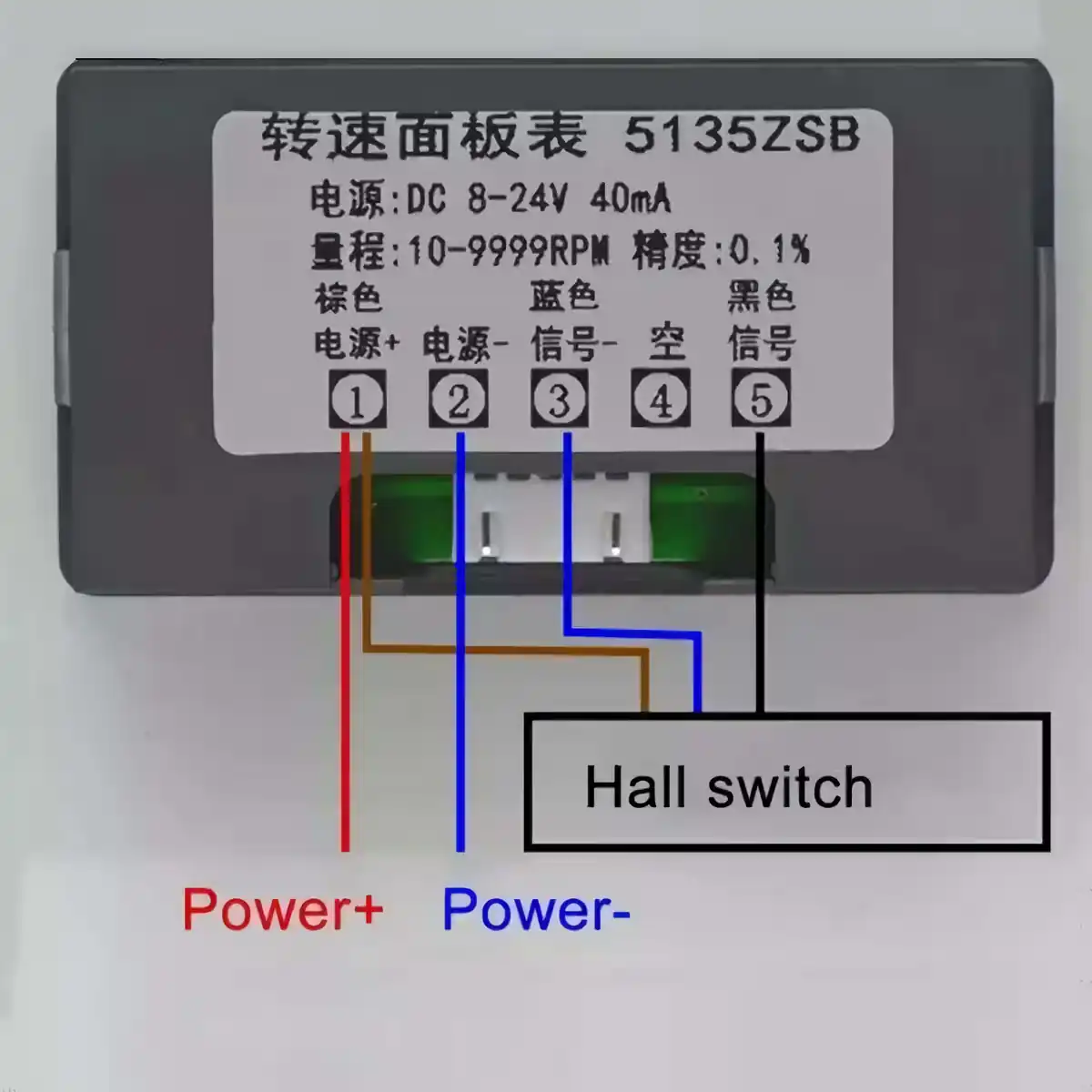

- Zapojení otáčkoměru: červený vodič na (+) DC 8V–24V, černý na kostru (–), žlutý (signální) na výstup senzoru.
- Zapojení Hallova senzoru: hnědý vodič na (+) napájení, modrý na kostru (–), černý na signální vstup otáčkoměru.
- Spuštění — po zapnutí se LED displej rozsvítí a ihned začne zobrazovat otáčky, jakmile magnet projde kolem senzoru.
- Kalibrace (pokud je potřeba): pokud má zařízení na hřídeli více magnetů, ověřte nastavení počtu impulsů na otáčku podle vaší mechanické konfigurace.

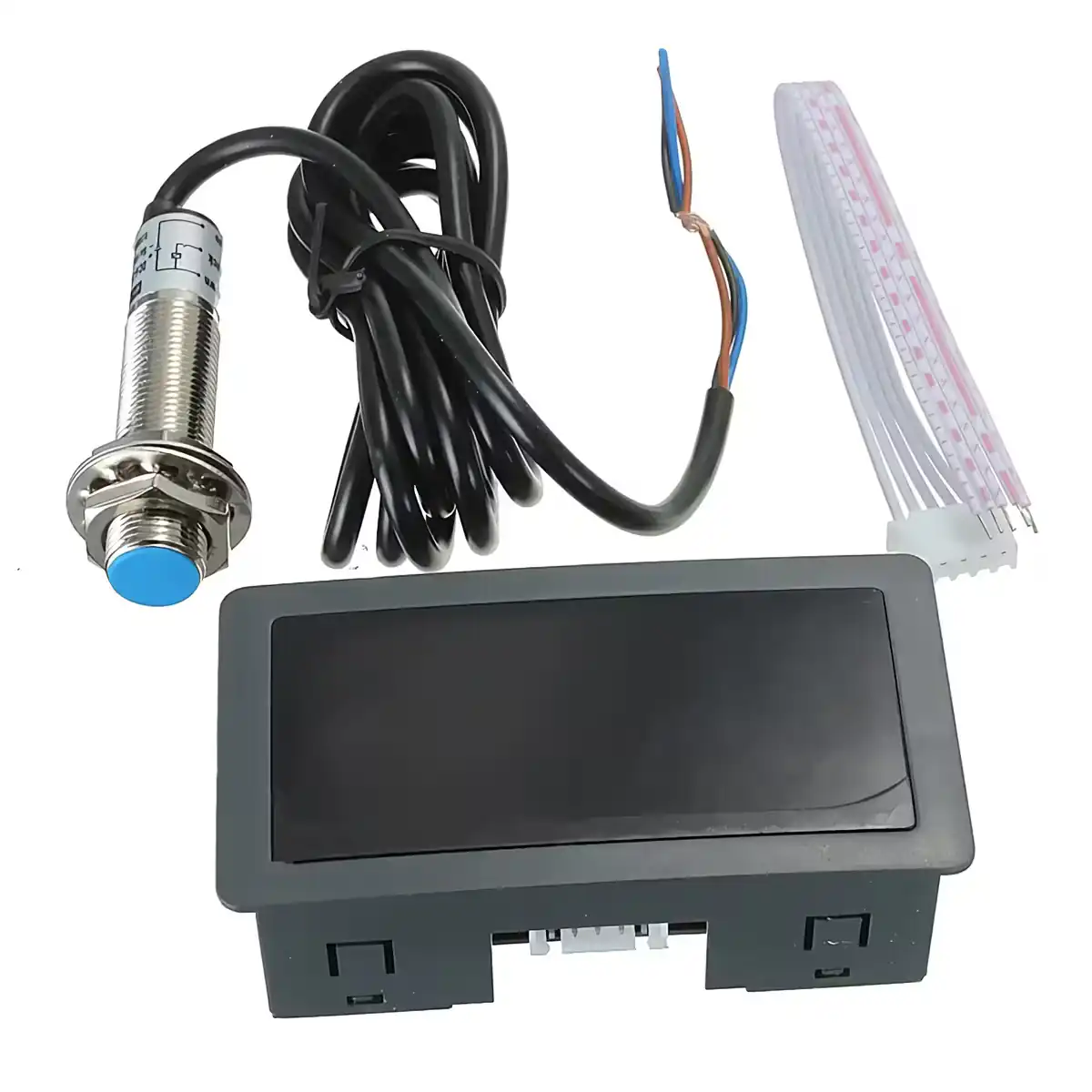

Obsah balení
- 1× Digitální LED otáčkoměr (79×42×25 mm)
- 1× NPN Hallův senzor (60×10 mm, kabel 1 m)
- 1× Magnet (10×2 mm)
Často kladené dotazy
Funguje i na traktorech s 24V elektroinstalací?
Ano. Otáčkoměr podporuje jakékoli napětí v rozsahu DC 8V až 24V. Funguje tedy bez úprav jak v 12V systémech, tak v těžké technice s 24V.
Musím dokupovat senzor nebo magnet zvlášť?
Ne. V balení najdete vše potřebné, včetně NPN Hallova senzoru a magnetu 10×2 mm. Instalaci zvládnete s tím, co je v krabici.
Jaká je přesnost při 540 RPM, což je standardní otáčka PTO?
Při otáčkách pod 5000 RPM je přesnost ±2 RPM. Při 540 RPM je tedy maximální odchylka pouze 2 otáčky za minutu, což je pro monitorování a seřizování PTO více než dostačující.
Lze jej použít i na soustruhy nebo kompresory?
Ano, otáčkoměr je vhodný pro jakékoli zařízení s rotující hřídelí v rozsahu 5 až 9999 RPM – od soustruhů a frézek až po elektromotory, kompresory, generátory nebo lodní motory.
