Třífázový usměrňovací můstek 50A 1200V – stabilní DC napětí s minimálním zvlněním pro náročné průmyslové aplikace
Pokud napájíte frekvenční měnič, VFD nebo systém pro nabíjení baterií, nestabilní stejnosměrné napětí s vysokým zvlněním je to poslední, co potřebujete. Tento třífázový usměrňovací můstek 50A / 1200V zajistí kompletní usměrnění všech tří fází AC proudu a poskytne čistý a předvídatelný DC výstup. Je kompaktní, robustní a připravený k okamžité integraci.
Poznámka: Při trvalém provozu blízkém limitu 50 A doporučujeme montáž na externí chladič nebo zajištění nuceného proudění vzduchu.
Proč zvolit právě tento model? (Klíčové výhody):
- 50A / 1200V — dostatečná výkonová rezerva — ideální pro středně výkonné průmyslové aplikace; provoz mimo limitní hodnoty komponenty výrazně prodlužuje její životnost.

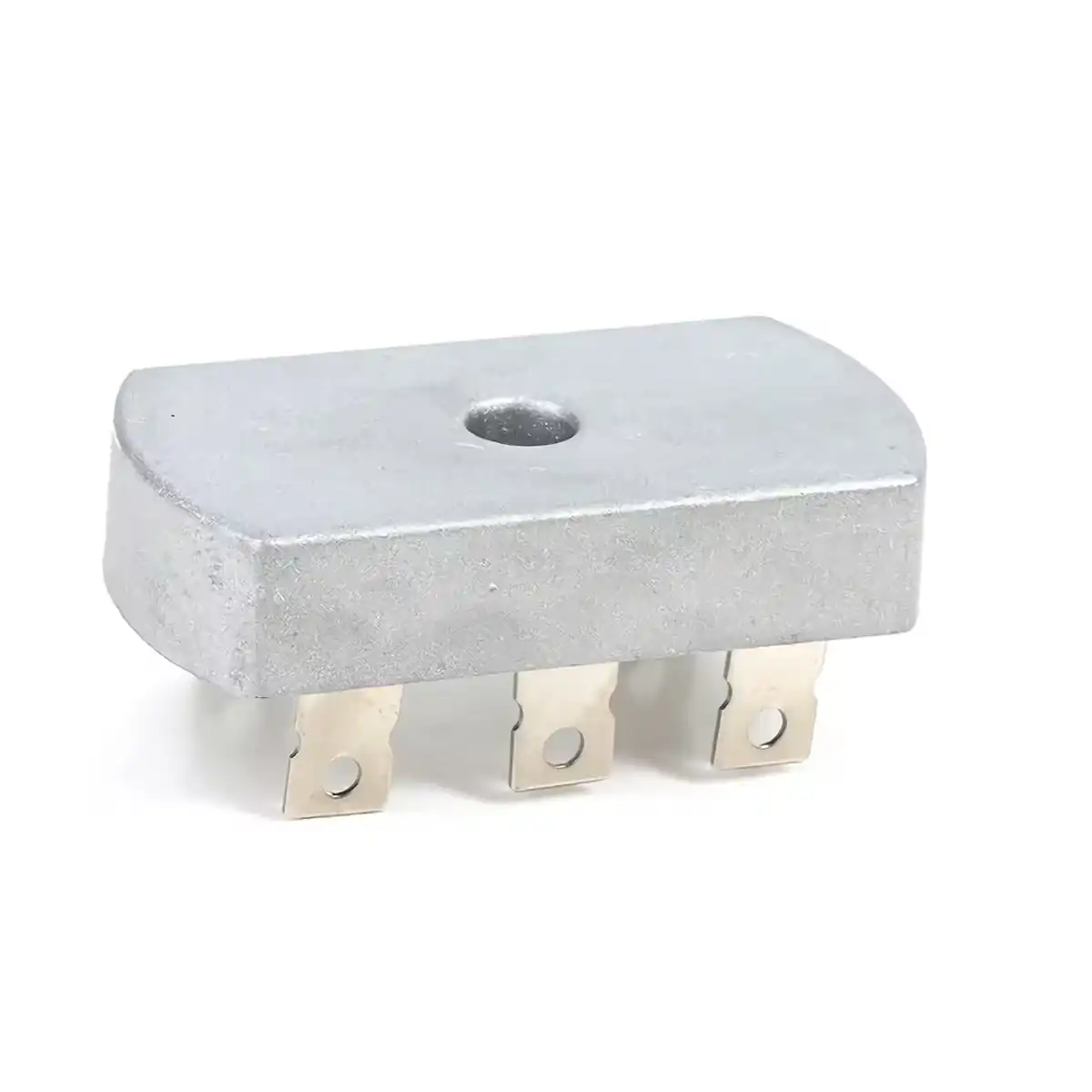

- Hliníkové pouzdro s dvojí funkcí — slouží jako mechanická ochrana i pasivní chladič; efektivně snižuje teplotu přechodů diod bez nutnosti dalších komponent.
- Výrazně nižší zvlnění oproti jednofázovým můstkům — konstrukce se 6 diodami usměrňuje všechny 3 fáze současně, což vede k mnohem hladšímu průběhu DC napětí na výstupu.

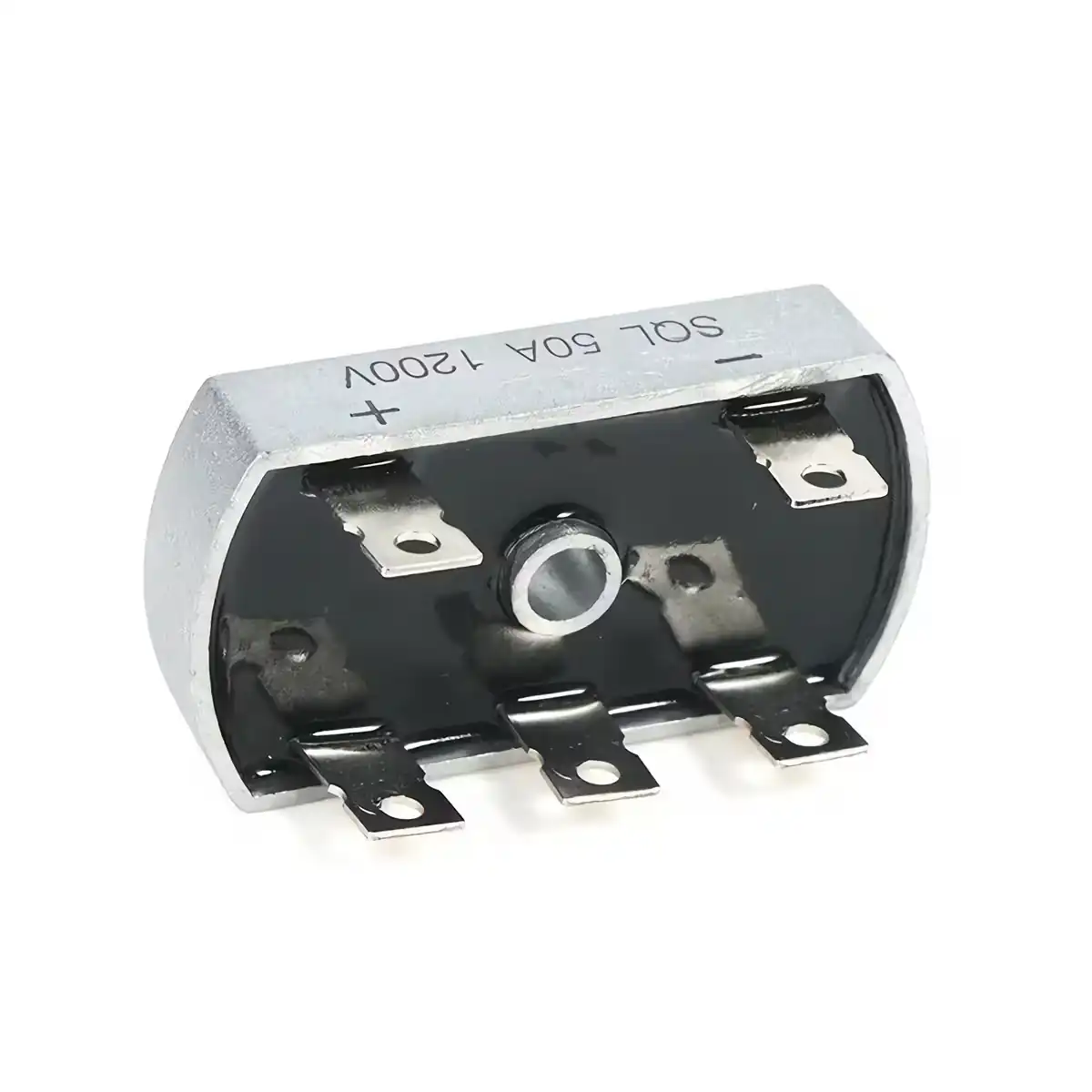

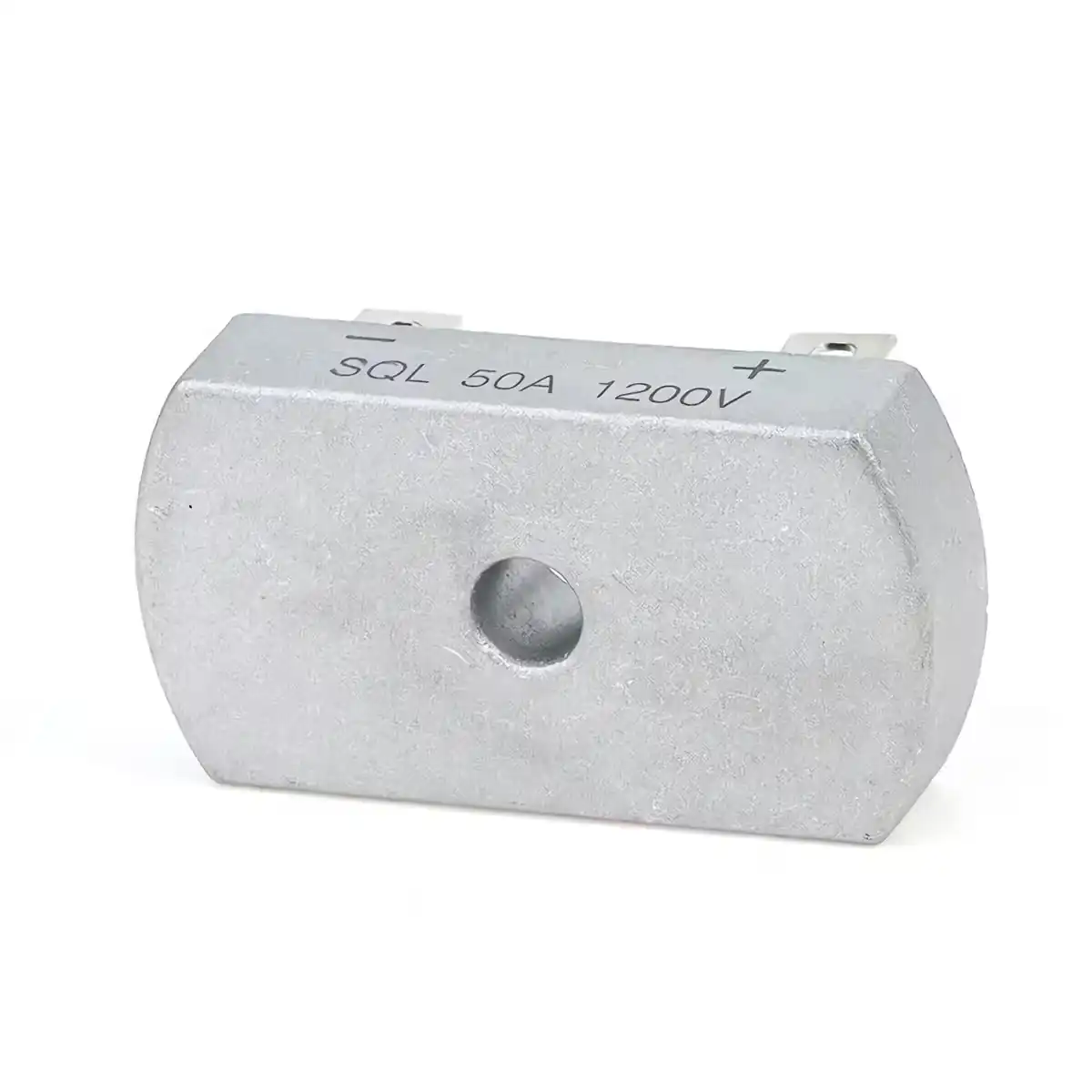

- Snadná montáž do 5 minut — montážní otvor o průměru 6 mm umožňuje přímé připevnění na chladič nebo ovládací panel bez nutnosti speciálních adaptérů.
- Osvědčená všestrannost — vhodné pro třífázové měniče, průmyslové napájecí zdroje, VFD pohony, svářečky nebo fotovoltaické systémy s akumulací.
Detaily a výkon
Klasické zapojení můstku se 6 diodami plně usměrňuje všechny tři fáze střídavé sítě a dodává DC napětí s minimálním zvlněním, které je přímo použitelné jako vstupní stupeň pro další LC nebo kapacitní filtry. U standardní třífázové sítě 400 V (sdružené napětí) dosahuje výstupní DC napětí před filtrací přibližně 540 V DC.

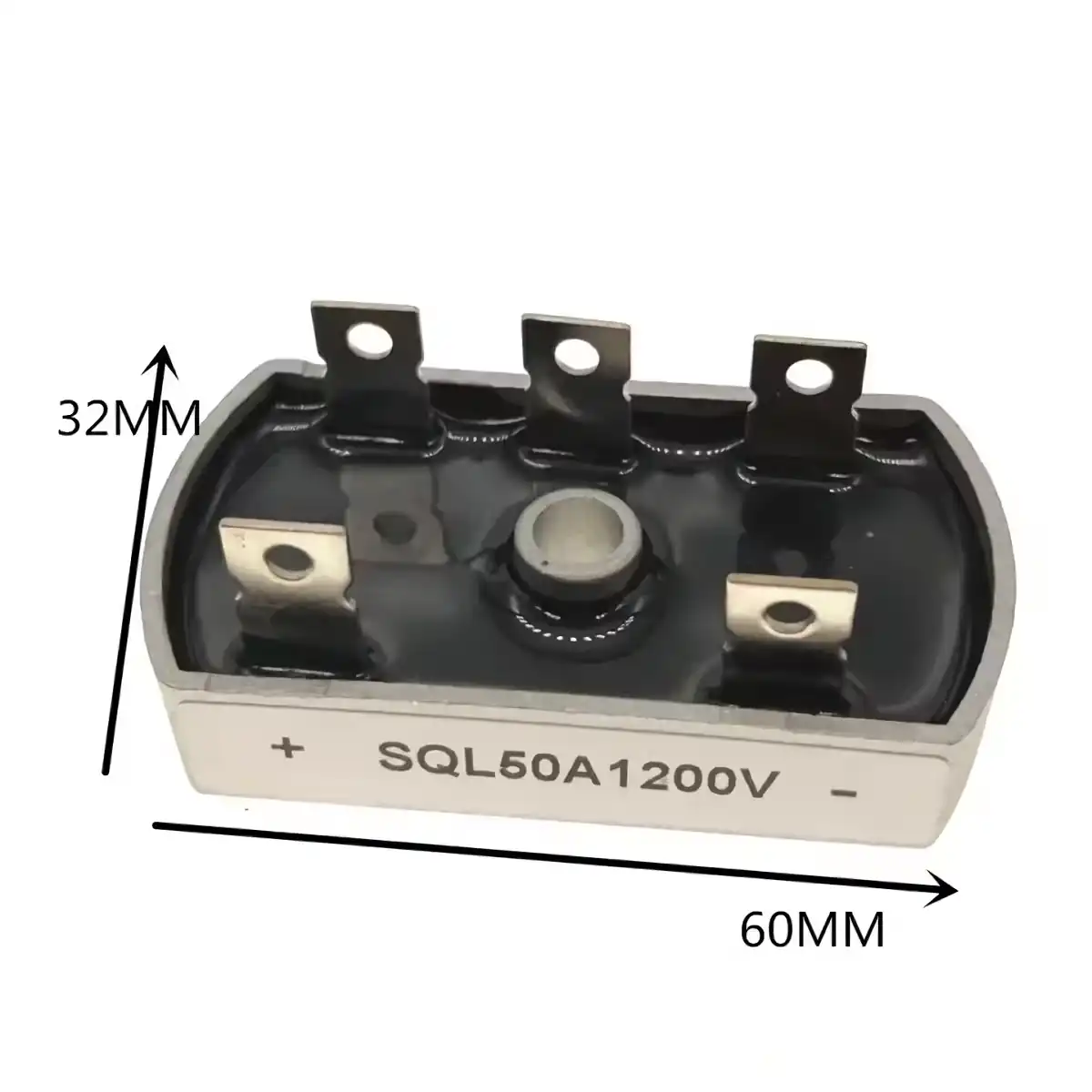

Díky rozměrům 60 x 31 mm jej snadno integrujete do rozvaděčů, kompaktních napájecích zdrojů nebo automatizační techniky, kde je prostor kritickým faktorem. Hliníkové pouzdro není pouze konstrukčním prvkem – aktivně odvádí teplo vznikající při trvalém provozu a prodlužuje životnost vnitřních polovodičových přechodů.
| Parametr | Hodnota / Detail |
|---|---|
| Maximální proud | 50A |
| Maximální závěrné napětí | 1200V |
| Typ usměrnění | Třífázový můstek (6 diod) |
| Materiál pouzdra | Hliník (pasivní odvod tepla) |
| Barva | Stříbrná |

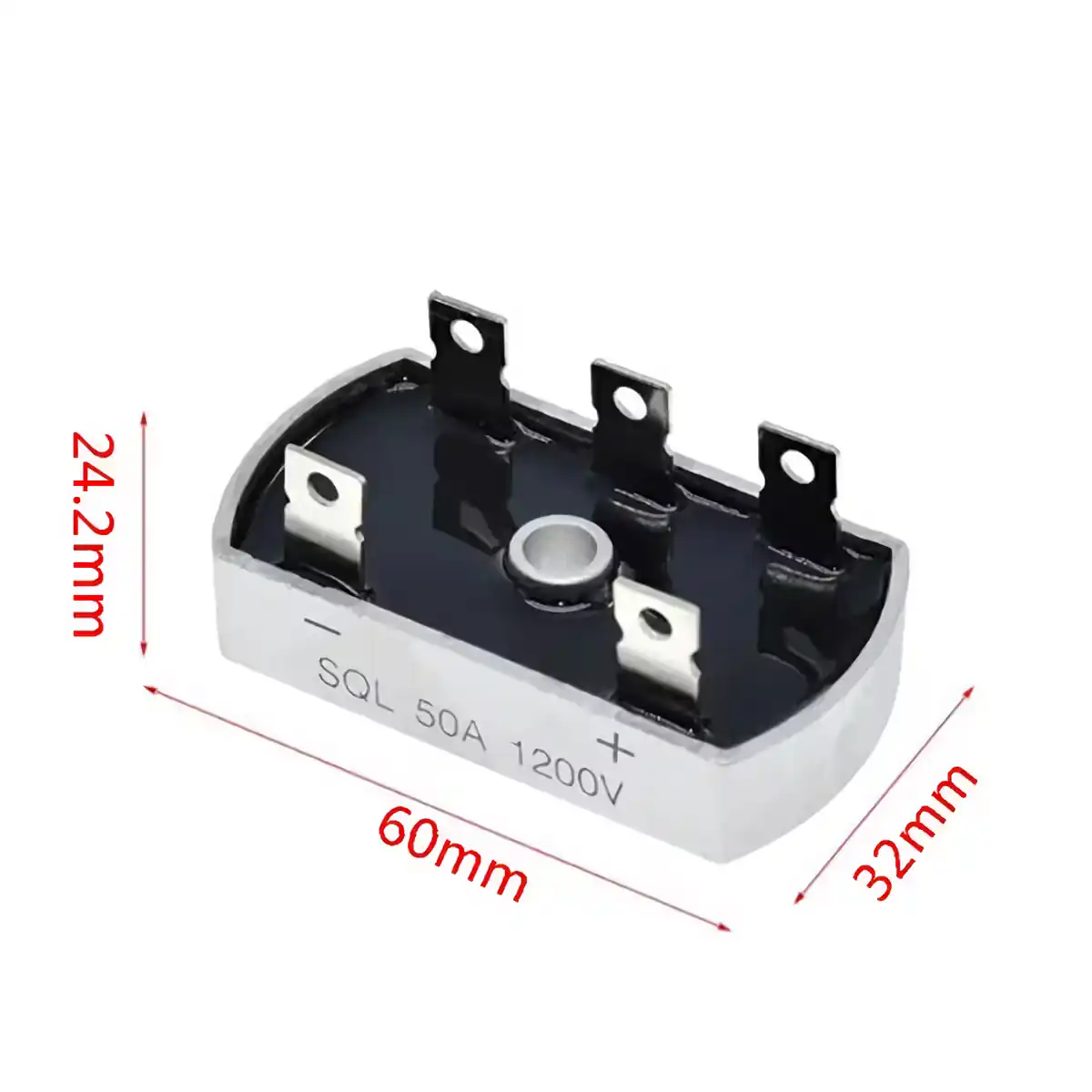

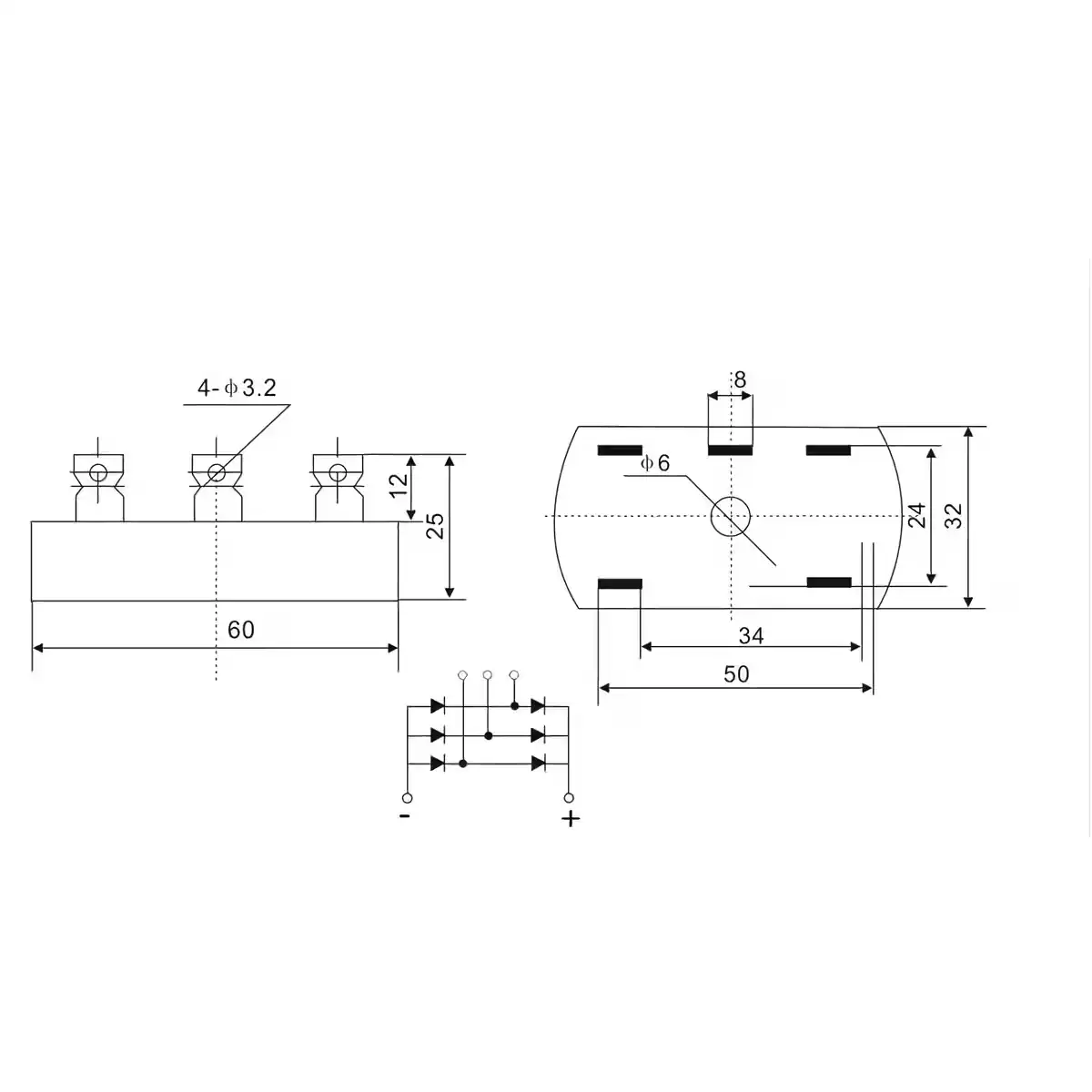

| Rozměry | cca 60 x 31 mm |
| Průměr montážního otvoru | cca 6 mm |
| Výstupní DC napětí (400V AC) | ~540V DC (před filtrací) |
| Hlavní aplikace | Měniče, průmyslové zdroje, VFD, nabíječky, solární systémy |
Obsah balení
- 1 x Třífázový usměrňovací můstek 50A 1200V – hliníkové pouzdro
Často kladené otázky
Jaký je praktický rozdíl mezi jednofázovým a třífázovým můstkem?
Třífázový můstek usměrňuje všechny tři fáze AC proudu současně, nikoliv pouze jednu. Výsledkem je DC napětí s mnohem nižším zvlněním, což znamená stabilnější napájení pro připojené zařízení bez nutnosti instalace masivních přídavných filtrů.
Potřebuji externí chladič?
Při proudech do 30–35 A a přerušovaném provozu si hliníkové pouzdro poradí samo. Při proudech blížících se 50 A nebo dlouhodobém trvalém provozu však doporučujeme přidat externí chladič nebo zajistit nucené chlazení vzduchem, aby teplota přechodů zůstala v bezpečných mezích.
Jak se můstek správně zapojuje?

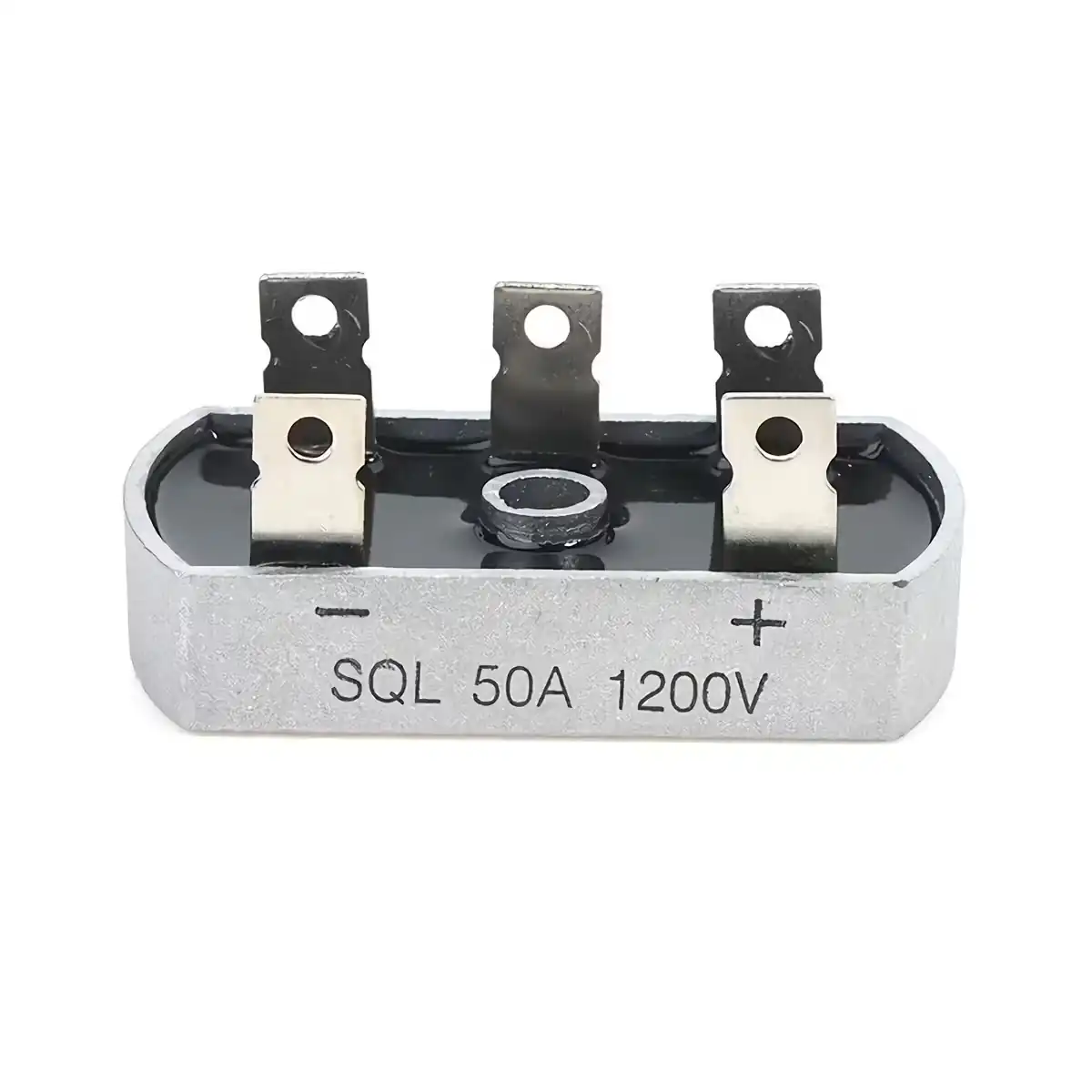

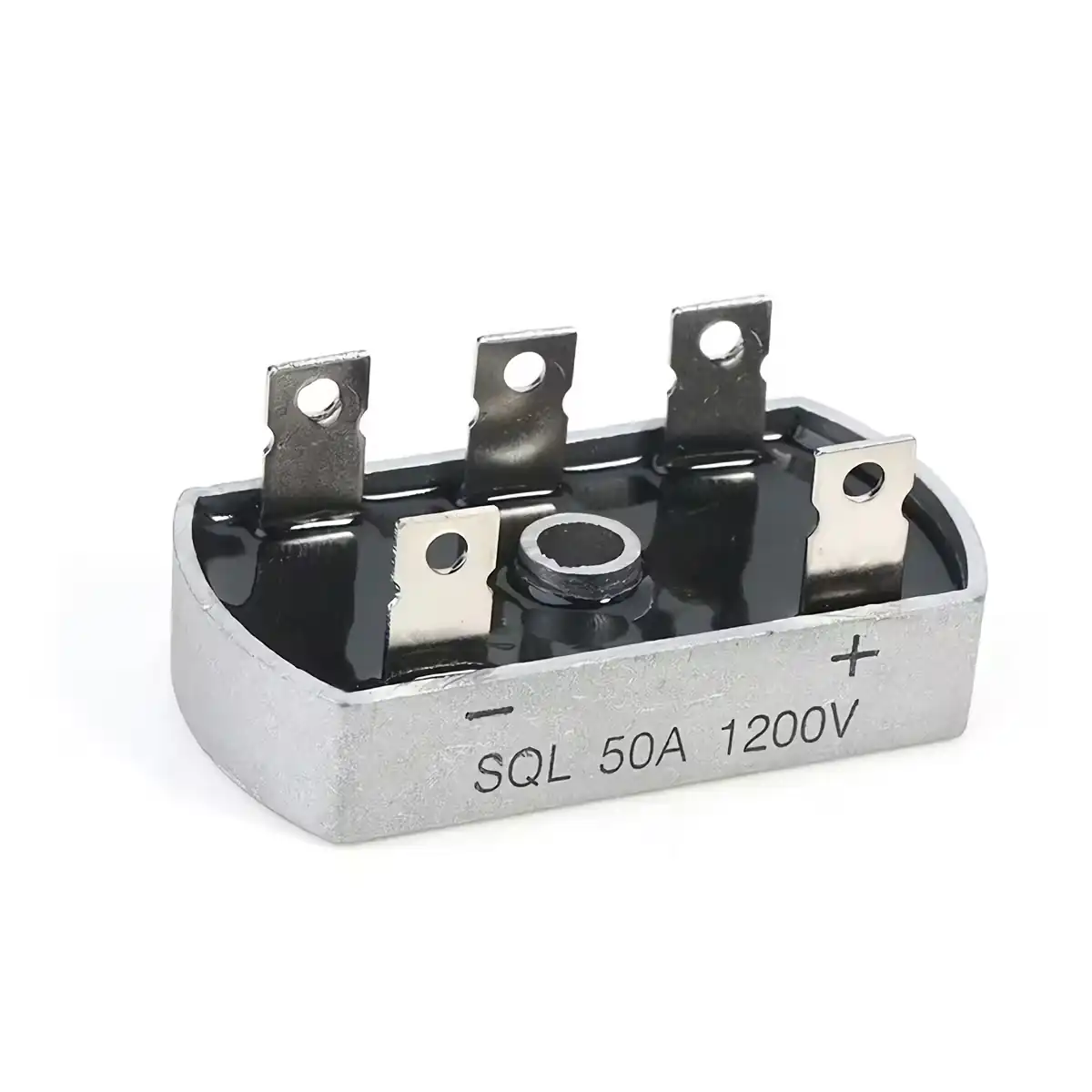

Tři vstupní svorky (A, B, C nebo ~) se připojují ke třem fázím třífázového AC zdroje. Svorky + a − představují DC výstup. Vždy dodržujte polaritu na výstupu – její záměna může poškodit připojené zařízení.
Funguje v solárních systémech s třífázovým měničem?
Ano. Je kompatibilní se systémy, které využívají třífázové měniče nebo DC-DC měniče vyžadující usměrnění napětí generovaného AC generátory připojenými k solárním panelům.
