Digitální DC voltmetr a ampérmetr 0–100V / 0–100A – Kompletní monitoring s bočníkem v balení
Chcete mít přesný přehled o tom, co se děje ve vašem stejnosměrném (DC) obvodu, bez odhadů a nepřesností? Tento digitální voltmetr a ampérmetr vám v reálném čase zobrazí napětí i proud v rozsahu až 100V a 100A. Bočník je součástí balení, stejně jako potřebná kabeláž. Stačí zapojit a můžete měřit.

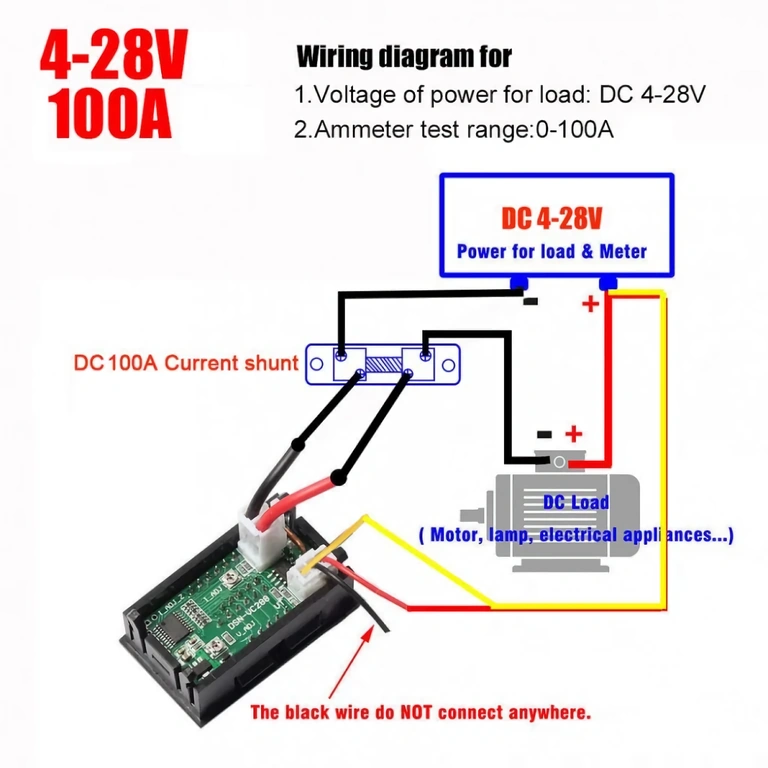

Poznámka: Pro proudy nad 10A je použití přiloženého 100A bočníku nezbytné. Modul vyžaduje samostatné napájení v rozsahu 4,5–30V DC, které je nezávislé na měřeném obvodu.
Proč zvolit právě tento model? (Hlavní výhody):

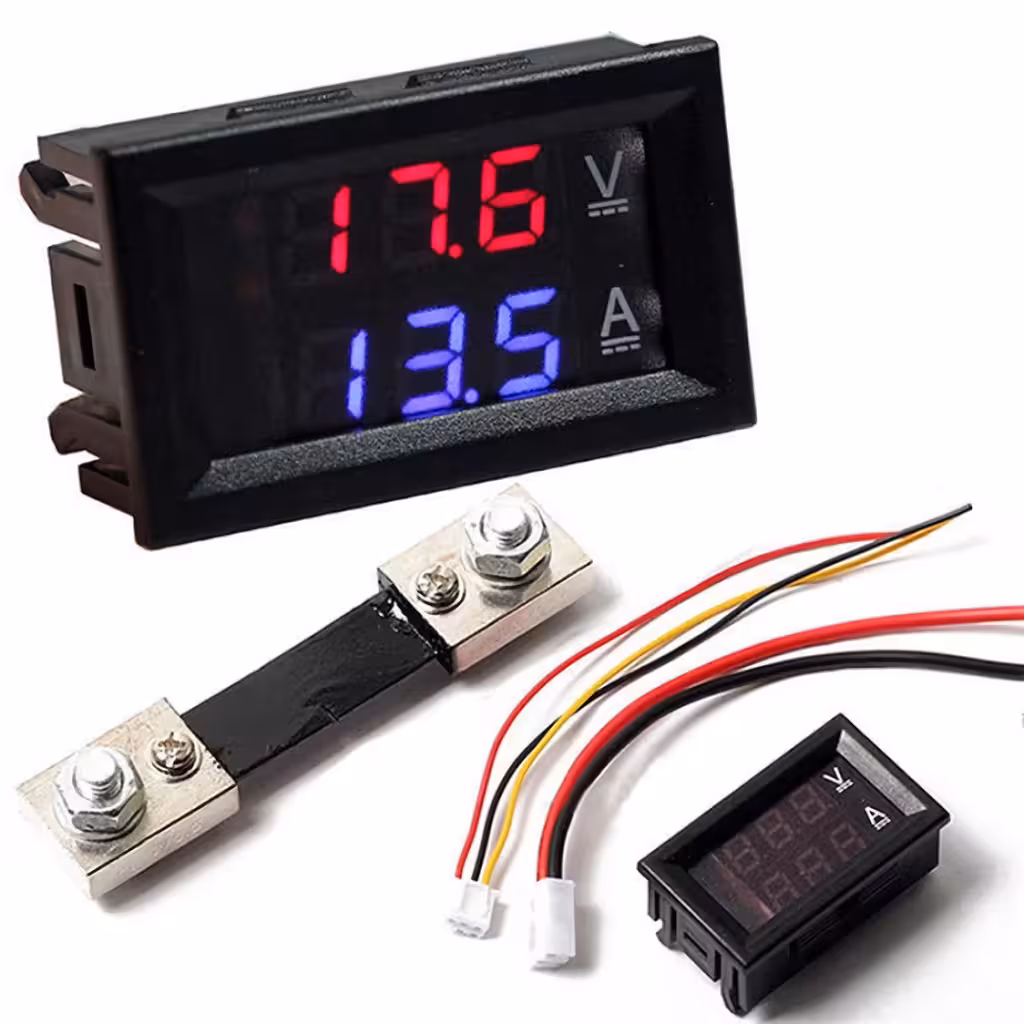

- Duální barevný LED displej — červené číslice pro napětí, modré pro proud; skvělá čitelnost i na přímém slunci
- 100A bočník v balení — nemusíte nic dokupovat, vše potřebné pro měření vysokých proudů máte v krabici
- Vysoké rozlišení 0,01V / 0,01A — uvidíte přesné hodnoty, např. 14,73V a 8,42A, namísto zaokrouhlených čísel
- Obnovovací frekvence 500ms — hodnoty se aktualizují dvakrát za sekundu, což zajišťuje plynulé sledování změn
- Nízká vlastní spotřeba pod 20mA — modul nezatěžuje měřený obvod, což je ideální i pro malé bateriové systémy
- Kompaktní rozměry 48×29×21mm — snadno jej vestavíte do ovládacího panelu, rozvaděče nebo vlastní konstrukce
- Provozní teplota –10°C až +65°C — odolný pro použití v automobilech, dílnách nebo chráněných venkovních solárních instalacích
Detaily a technické parametry

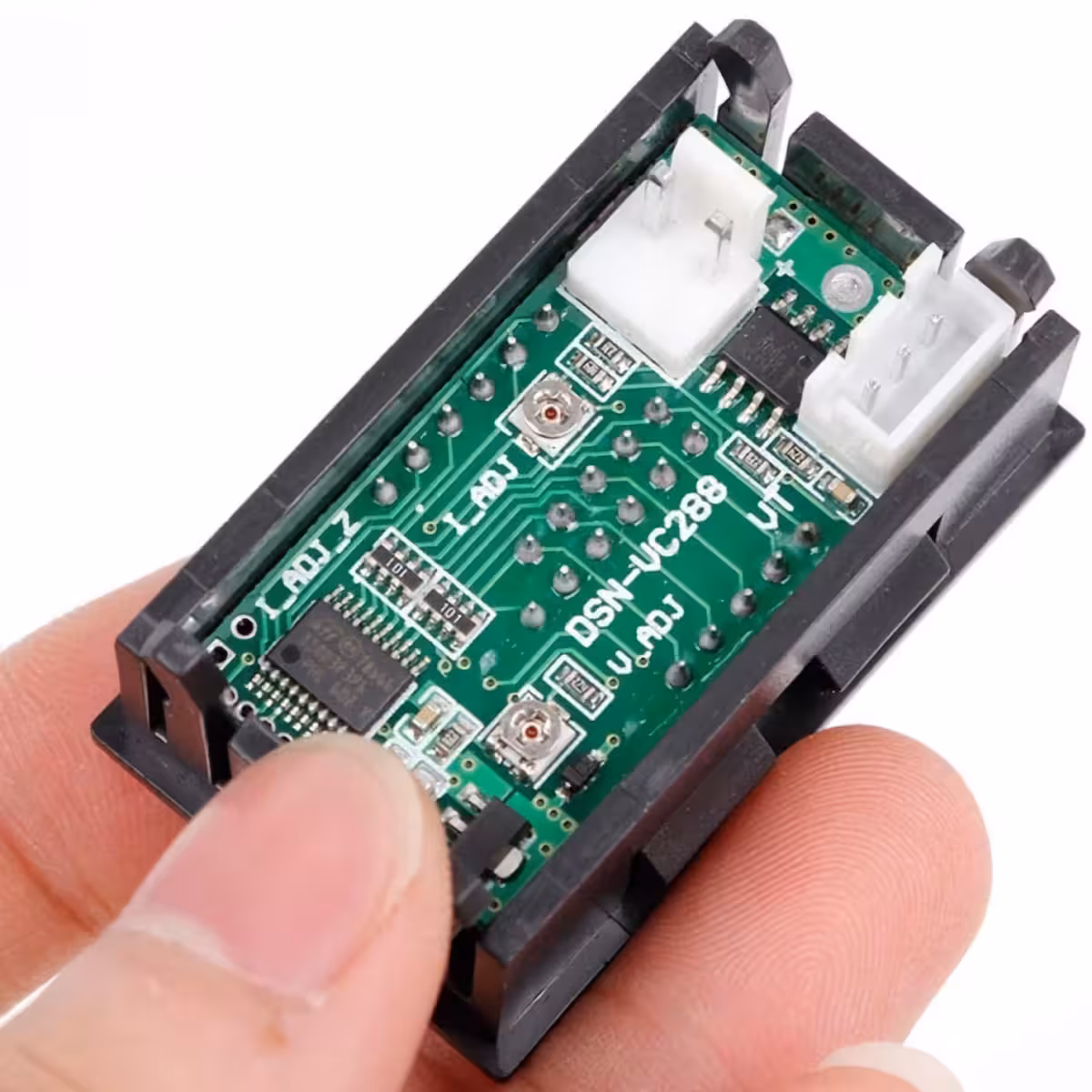

Srdcem modulu je přesný mikrokontrolér, který zpracovává data a aktualizuje displej každých 500ms. Rozlišení napětí se automaticky přepíná: 0,01V pro hodnoty pod 10V a 0,1V pro vyšší napětí, což zajišťuje maximální přesnost tam, kde ji nejvíce potřebujete. Díky nezávislému napájení (4,5–30V DC) můžete snadno monitorovat i 72V obvody pomocí pomocného 12V zdroje.
| Parametr | Hodnota / Detail |
|---|---|
| Napájecí napětí modulu | DC 4,5 – 30V |
| Měřené napětí | DC 0 – 100V |
| Rozlišení napětí | 0,1V (nad 10V) / 0,01V (pod 10V) |
| Měřený proud | 0 – 100A (včetně bočníku) |
| Rozlišení proudu | min. 0,01A |
| Vlastní spotřeba | < 20mA |
| Obnovovací frekvence | 500ms |
| Provozní teplota | –10°C ~ +65°C |
| Rozměry modulu | 48 × 29 × 21mm |
| Barva displeje napětí | Červená |
| Barva displeje proudu | Modrá |
| Typ měřeného proudu | DC (stejnosměrný) |

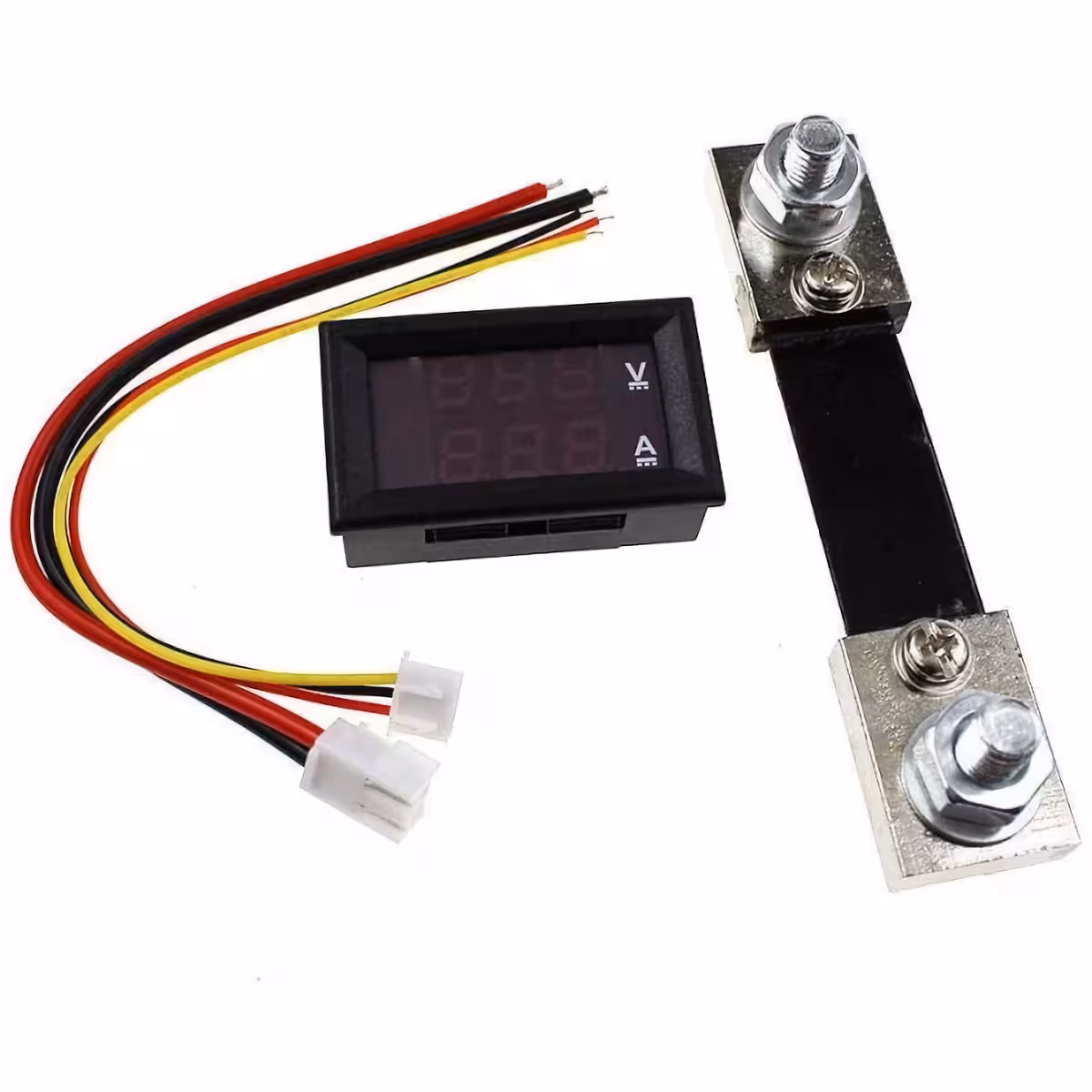

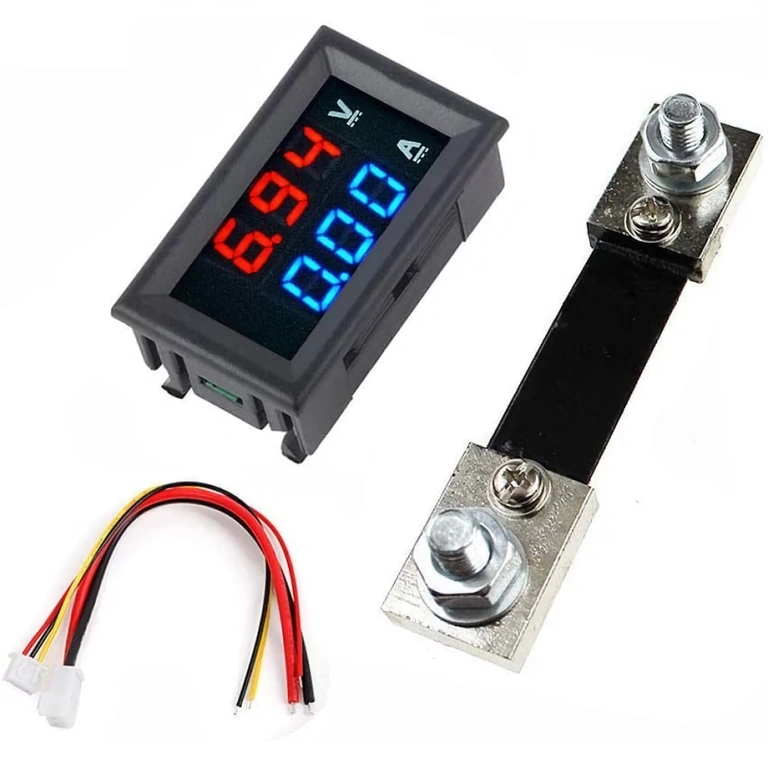

Obsah balení

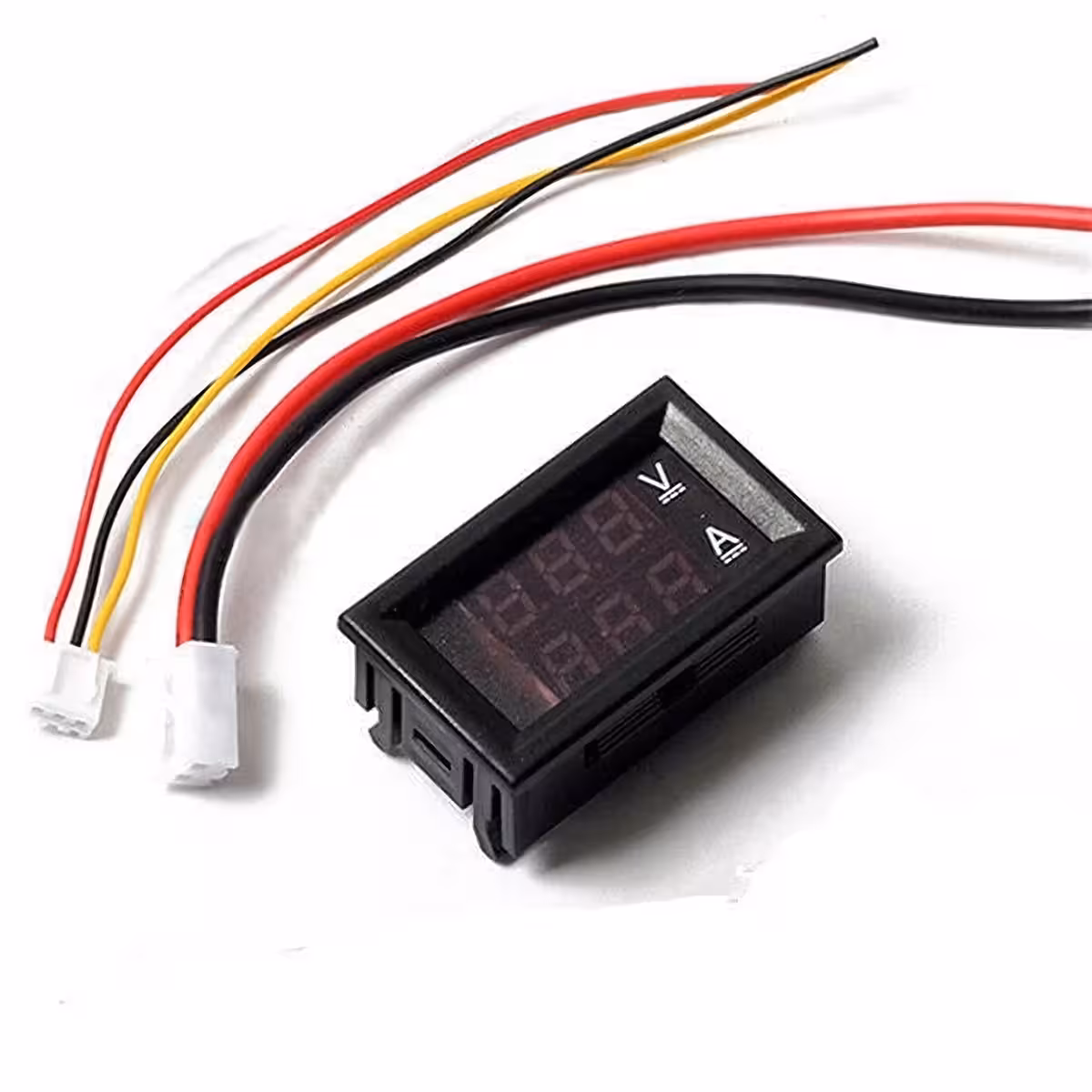

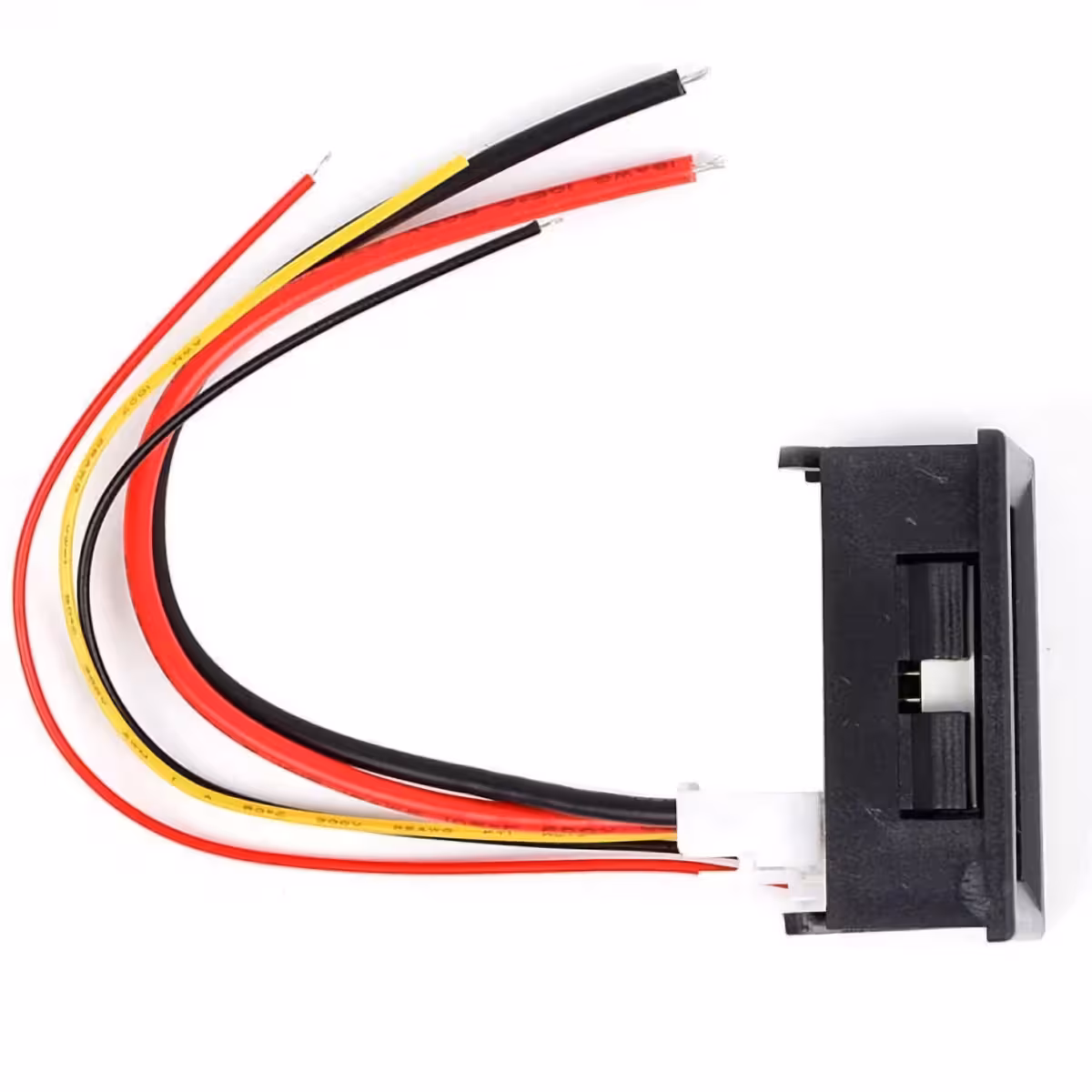

- 1 × Digitální voltmetr a ampérmetr (duální LED displej)

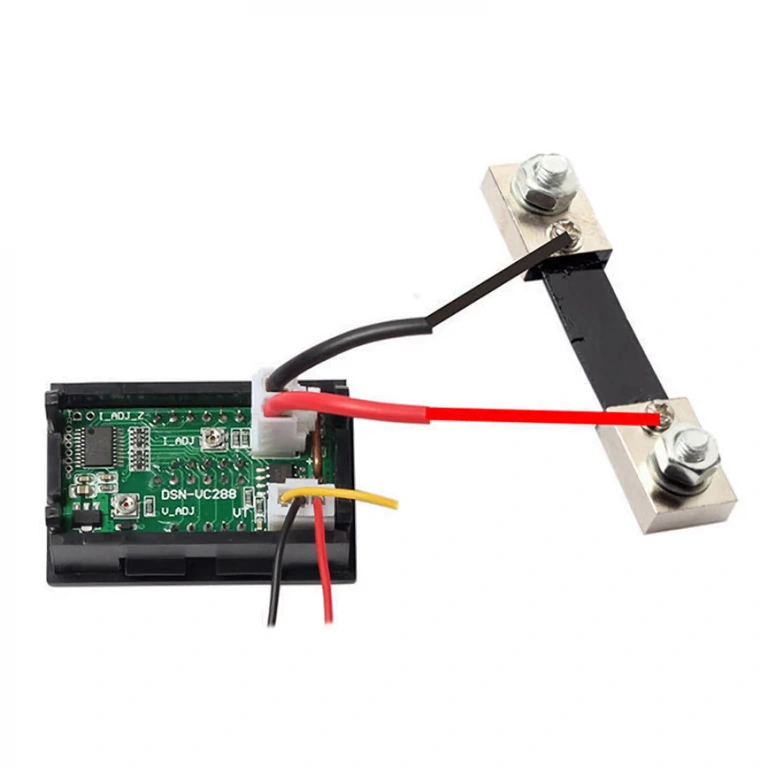

- 1 × Bočník 100A (včetně propojovacích kabelů)
- 1 × Sada připojovacích vodičů
Často kladené dotazy
Lze jej použít pro solární fotovoltaické systémy nebo off-grid?
Ano. Modul je vhodný pro jakýkoliv DC systém v rozsahu 0–100V a 0–100A, včetně solárních instalací, akumulátorových úložišť nebo nabíjecích regulátorů. Nezapomeňte zajistit samostatné napájení modulu (4,5–30V DC).
Je bočník součástí balení, nebo se kupuje zvlášť?
Bočník na 100A je součástí balení spolu s potřebnými kabely. Pro měření proudů do 100A nemusíte nic dalšího dokupovat.

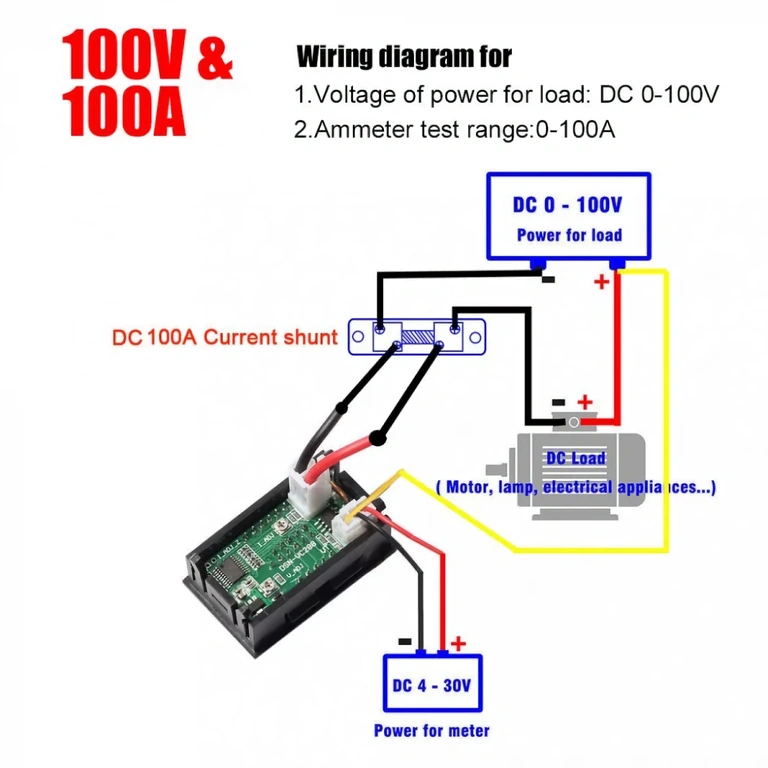

Jak modul napájet, pokud měřené napětí přesahuje 30V?
Použijte pomocný napájecí zdroj nebo DC-DC měnič (step-down), který poskytne napětí mezi 4,5V a 30V. Měření napětí samotného obvodu bude fungovat až do 100V bez ohledu na napájení modulu.

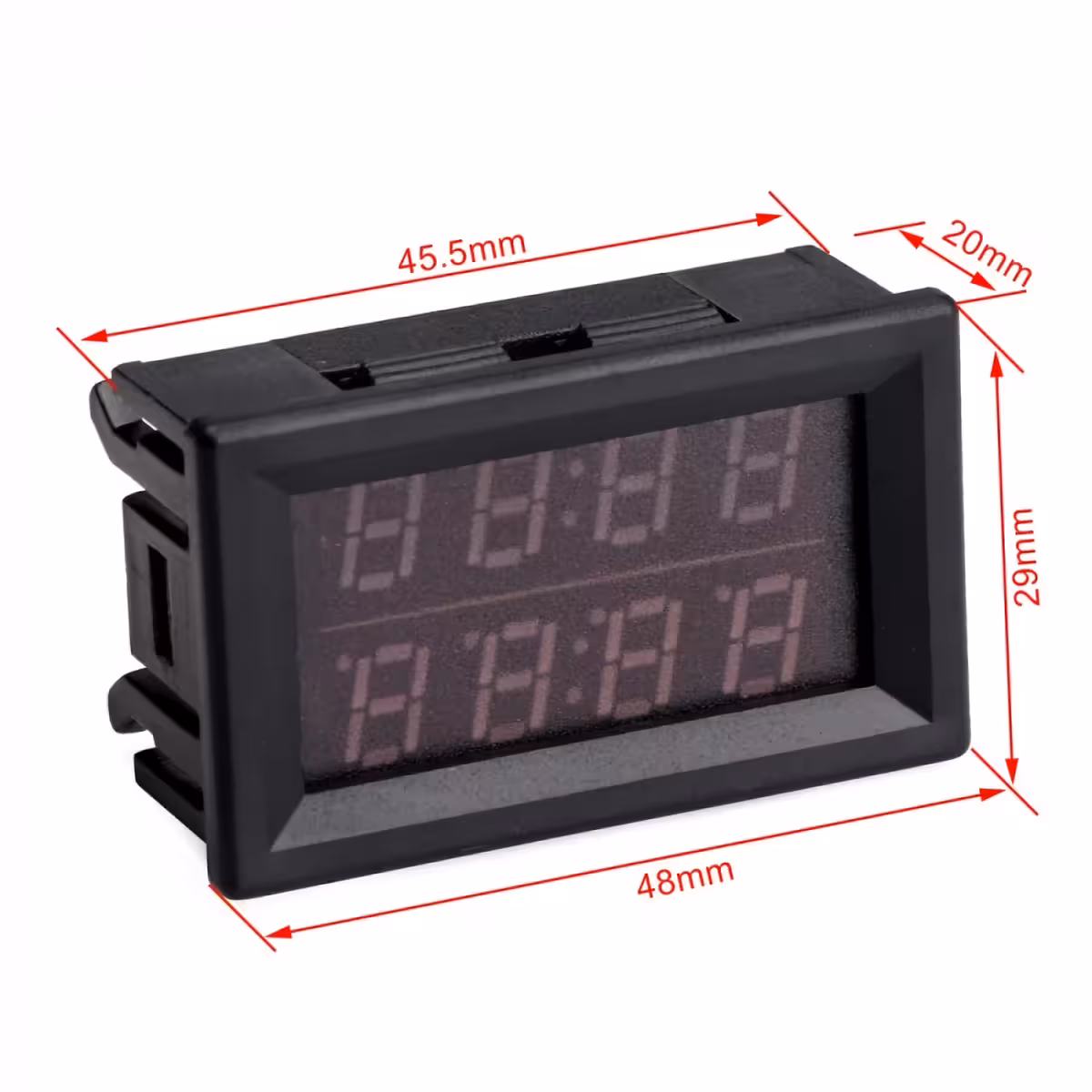

Jaký otvor je potřeba pro montáž do panelu?
Rozměry modulu jsou 48 × 29 × 21mm. Pro vestavnou montáž doporučujeme výřez přibližně 45 × 26mm. Před řezáním otvoru si rozměry raději ověřte.
Funguje i pro střídavý proud (AC)?
Ne. Tento modul je určen výhradně pro stejnosměrný proud (DC). Nepřipojujte jej k AC obvodům.
