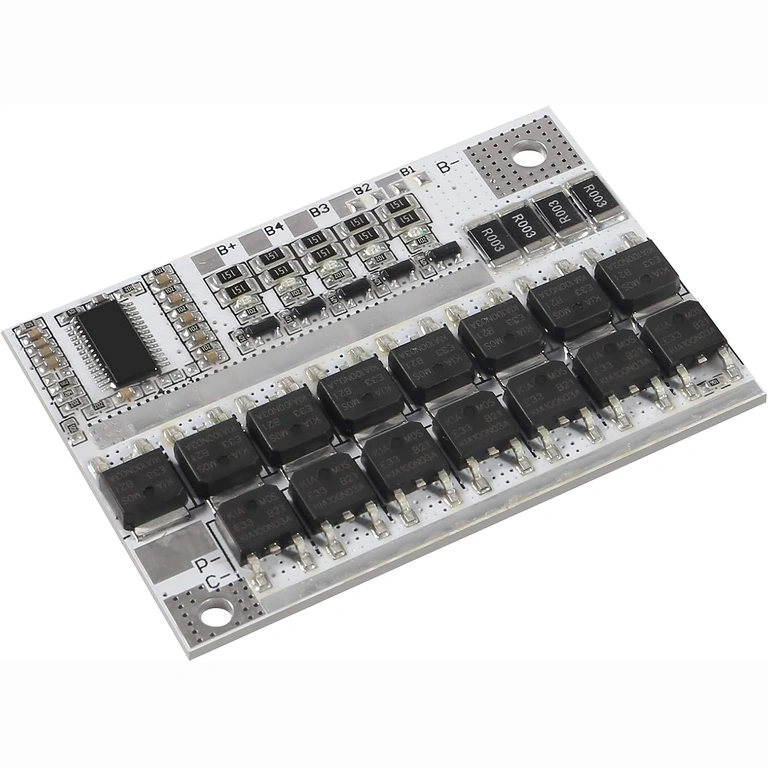

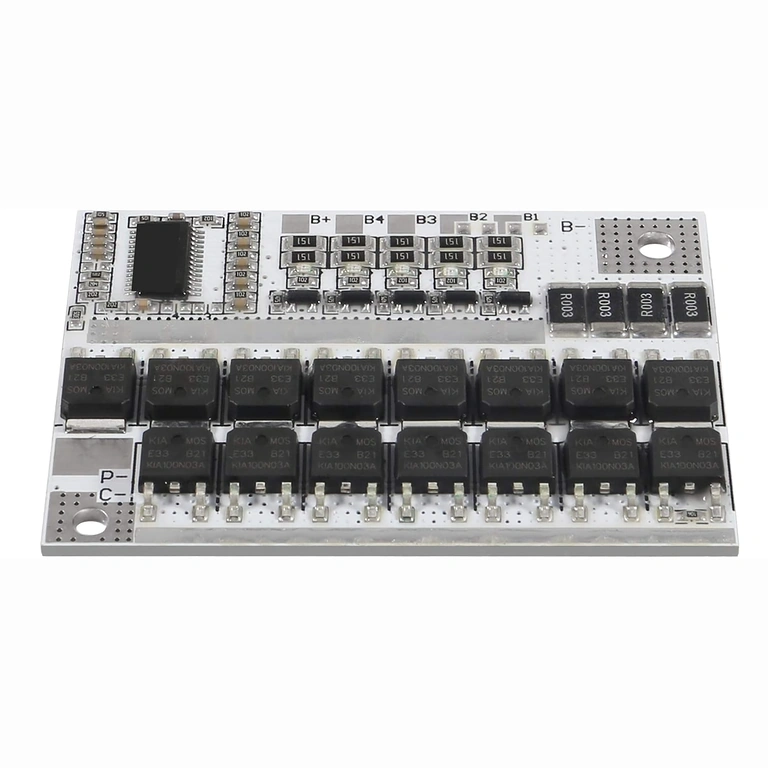

BMS 5S 100A 21V – komplexní ochrana pro vaše Li-Ion 18650 bateriové packy
Sestavili jste si vlastní bateriový pack a nechcete riskovat jeho zničení kvůli přebití nebo náhodnému zkratu? Kvalitní BMS 5S 100A 21V je neviditelný strážce, který zasáhne dříve, než nastane problém. Modul neustále monitoruje každou buňku zvlášť, automaticky je balancuje a v případě jakékoli anomálie během mikrosekund odpojí obvod.
Poznámka: BMS modul neobsahuje samotné 18650 články. Ty je nutné dokoupit samostatně. Modul je kompatibilní i s 3S a 4S konfiguracemi.
Proč zvolit právě tento model? (Klíčové výhody):
- Špičkový proud až 100A — bez problémů zvládne nárazové odběry u aku nářadí nebo dronů, aniž by se při prvním zatížení vypnul.
- Pasivní balancování 60mA — v reálném čase vyrovnává napětí mezi 5 články, čímž prodlužuje životnost celého packu a zajišťuje maximální kapacitu při každém cyklu.
- 4násobná ochrana — současná ochrana proti přebití, hlubokému vybití, nadproudu a zkratu.

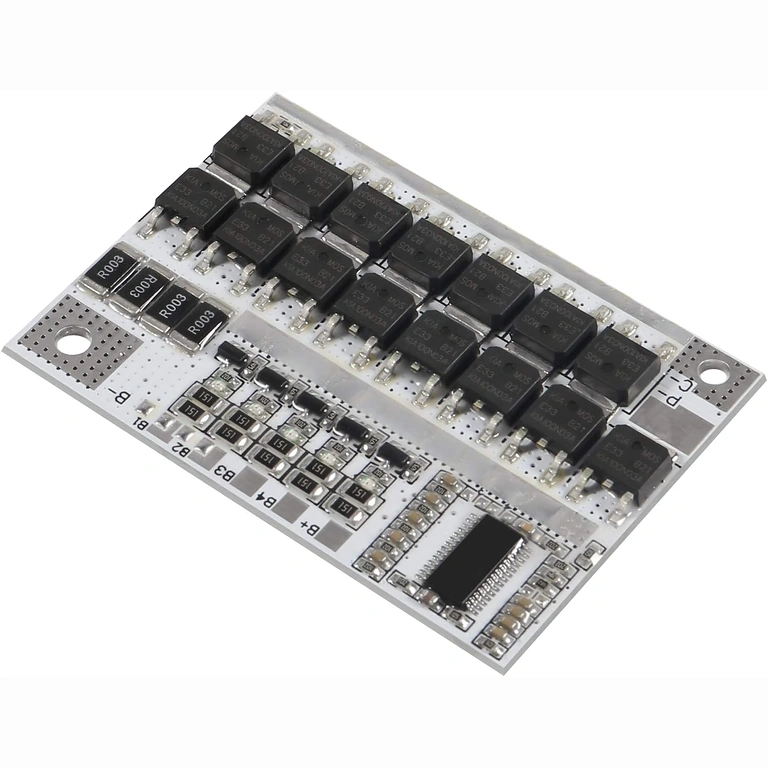

- Nízký profil 3,4 mm — díky kompaktním rozměrům se vejde i do stísněných prostor, ideální pro DIY powerbanky nebo RC modely.
- Univerzálnost pro 3S, 4S i 5S — jeden modul pokryje projekty s napětím 11,1V, 14,8V i 21V.
Detaily a výkon
Obvod využívá výkonové MOSFET tranzistory dimenzované pro trvalý vybíjecí proud 80A a trvalý nabíjecí proud 60A. Tyto parametry zajišťují spolehlivý provoz většiny běžných aplikací bez přehřívání. Vypínací napětí na článek je nastaveno na 4,25V při nabíjení a 3,00V při vybíjení, což jsou ideální hodnoty pro ochranu Li-Ion chemie před degradací a zachování kapacity článků po dlouhou dobu.
Pasivní balancování funguje na principu vybíjení přebytečného napětí z více nabitých článků, čímž se celý pack před koncem nabíjecího cyklu srovná na stejnou úroveň. Výsledkem je vyšší využitelná kapacita a eliminace problémů způsobených nevyvážeností článků. Ochrana proti zkratu reaguje v řádu mikrosekund, což je mnohem rychlejší než jakákoli mechanická pojistka.
| Parametr | Hodnota / Detail |
|---|---|
| Kompatibilita článků | Li-Ion 18650 (konfigurace 5S) |
| Jmenovité napětí packu | 21V (5 x 4,2V) |
| Trvalý nabíjecí proud | 60A |
| Trvalý vybíjecí proud | 80A |
| Špičkový proud | 100A |
| Max. napětí na článek | 4,25 ± 0,05V |
| Min. napětí na článek | 3,00 ± 0,025V |
| Balanční proud | 60mA (pasivní) |
| Ochrana proti zkratu | Ano |
| Ochrana proti přebití | Ano |
| Ochrana proti podbití | Ano |
| Kompatibilita 3S / 4S | Ano |

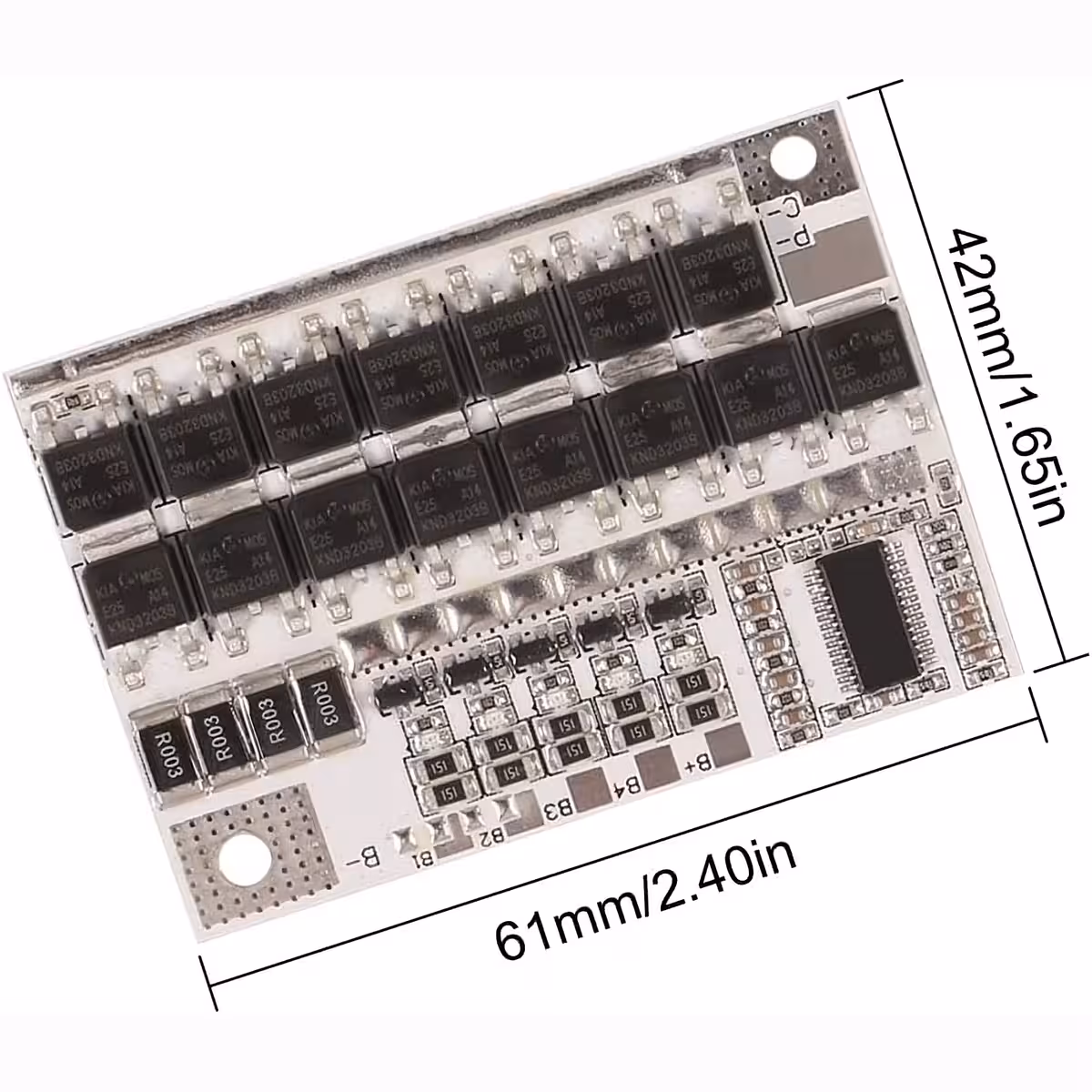

| Rozměry | 62 x 42 x 3,4 mm |
Obsah balení
- 1x BMS modul 5S 100A 21V
Často kladené dotazy
Mohu tento BMS použít pro Li-Pol články místo Li-Ion 18650?
Technicky ano – Li-Pol mají stejný napěťový profil (3,7V jmenovité / 4,2V max. na článek). Přesto si před zapojením ověřte přesné specifikace vašich článků, protože některé Li-Pol mohou mít mírně odlišné prahové hodnoty.
Co se stane při zkratu na výstupu?
Modul detekuje nadproud během mikrosekund a automaticky odpojí vybíjecí obvod. Tím ochrání jak akumulátory, tak připojené zařízení. Po odstranění příčiny zkratu se modul v závislosti na verzi resetuje automaticky nebo manuálně.
Funguje modul i s méně než 5 články v sérii?
Ano, modul podporuje i 3S (11,1V) a 4S (14,8V) konfigurace se zachováním všech ochranných funkcí a balancování. Není potřeba kupovat pro každou konfiguraci jiný modul.
Potřebuje modul při vysokých proudech chladič?
Při trvalém zatížení pod 80A a běžné okolní teplotě pracuje modul stabilně bez přídavného chlazení. Pokud však plánujete časté využití špičkového proudu 100A, doporučujeme zajistit dobré odvětrávání nebo umístit na MOSFETy malý chladič pro prodloužení životnosti.
Lze nabíjet a vybíjet současně přes stejný konektor?

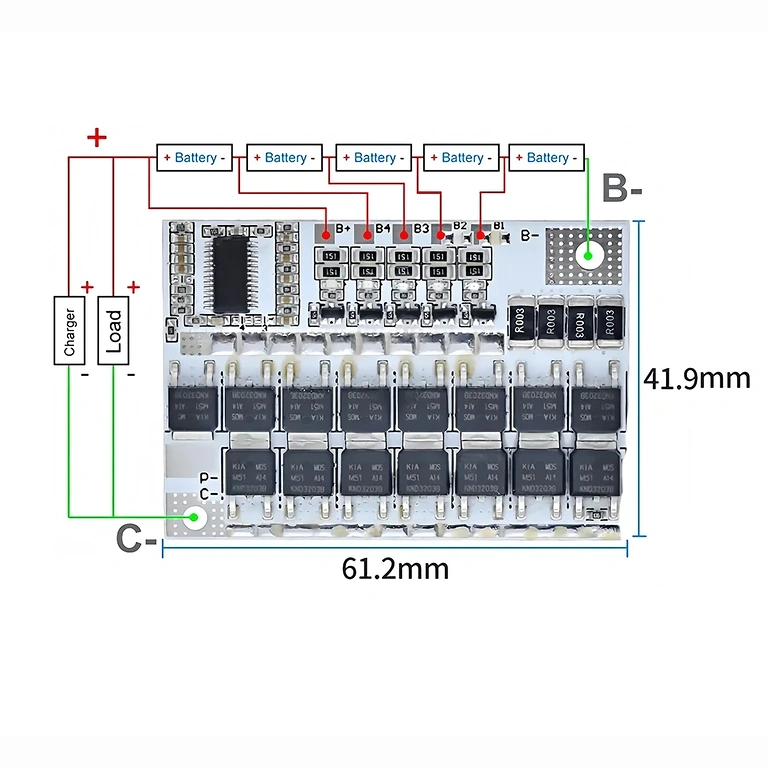

Tento model využívá konfiguraci se společným portem pro nabíjení i vybíjení. Pro správné zapojení nabíječky a zátěže na stejný port se řiďte přiloženým technickým schématem.
