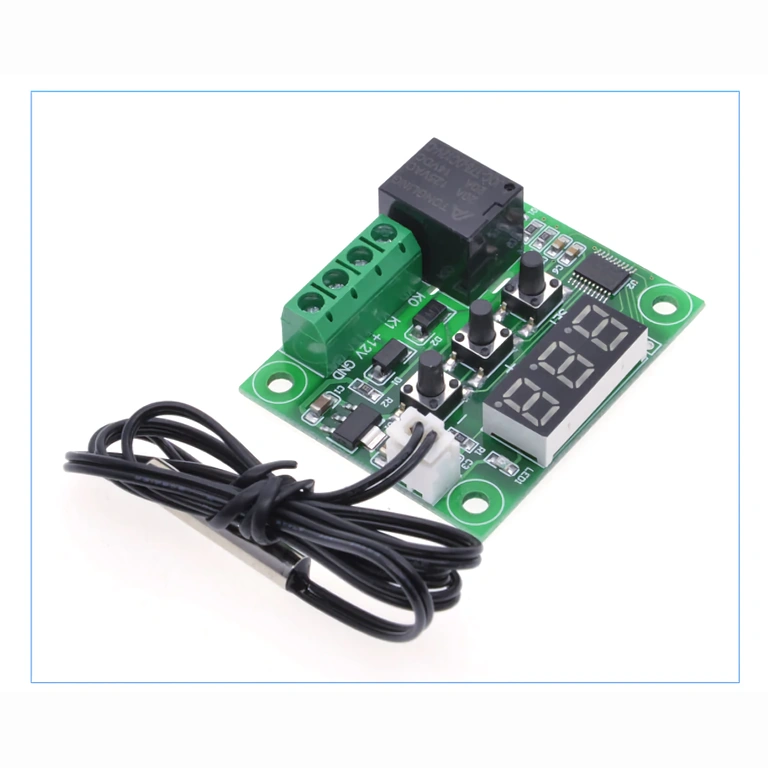

Programovatelný digitální termostat W1209 – automatická regulace teploty od -50 °C do +110 °C
Potřebujete přesně hlídat teplotu v podomácku vyrobené lednici, inkubátoru, akváriu nebo třeba v solárním systému? Bez spolehlivého regulátoru riskujete přehřátí nebo zbytečné plýtvání energií. Digitální termostat W1209 tento problém vyřeší elegantně, kompaktně a za skvělou cenu.
Poznámka: Pro elektrické zátěže přesahující 20 A doporučujeme použít externí stykač, který bude spínán relé termostatu.
Proč zvolit právě tento model? (Klíčové výhody):
- Široký měřicí rozsah — zvládne teploty od -50 °C do +110 °C, takže se hodí jak do mrazicích boxů, tak pro ovládání topných těles.
- Výkonné 20A relé (NO/NC) — přímo ovládá menší kompresory, topná tělesa nebo elektroventily bez nutnosti dalších obvodů.
- Rozlišení 0,1 °C — žádné zaokrouhlování; termostat zobrazuje a reaguje i na minimální výkyvy, což je klíčové pro citlivé procesy.
- Plně programovatelné parametry — režim topení/chlazení, nastavitelná hystereze, zpoždění sepnutí, kalibrace senzoru a alarm vysoké teploty.
- Nízká spotřeba 35–65 mA — ideální pro provoz z baterií nebo solárních systémů, kde záleží na každém miliampéru.
- NTC sonda v balení — stačí zapojit a můžete začít, žádné další příslušenství dokupovat nemusíte.
Detaily a výkon
Modul W1209 aktualizuje měření každých 0,5 sekundy, díky čemuž relé bleskově reaguje na jakoukoli náhlou změnu teploty – to je zásadní zejména u chladicích aplikací, kde záleží na každém stupni. Relé s kontakty NO/NC vám dává maximální flexibilitu: můžete využít přímou nebo inverzní logiku bez nutnosti měnit zapojení. Pokud vám délka nebo specifikace přibalené NTC sondy nevyhovuje, můžete ji nahradit PTC sondou – modul podporuje oba typy. Díky rozměrům 48,5 x 40 mm jej snadno vestavíte do jakéhokoli krytu nebo rozvaděče.
| Parametr | Hodnota / Detail |
|---|---|
| Rozsah měřených teplot | -50 °C až +110 °C |
| Kompatibilita sond | NTC (součást balení), PTC |
| Rozlišení displeje | 0,1 °C |
| Přesnost měření | ±0,1 °C |
| Přesnost hystereze | 0,1 °C |
| Obnovovací frekvence | 0,5 sekundy |
| Proudový odběr | 35 mA – 65 mA |
| Displej | LED 0,28 palce, 3 číslice |
| Napájecí napětí | 12 V DC |
| Maximální proud relé | 20 A |
| Typ relé | Dvojité: Spínací (NO) / Rozpínací (NC) |
| Provozní teplota | -10 °C až +60 °C, vlhkost 20 %–85 % |

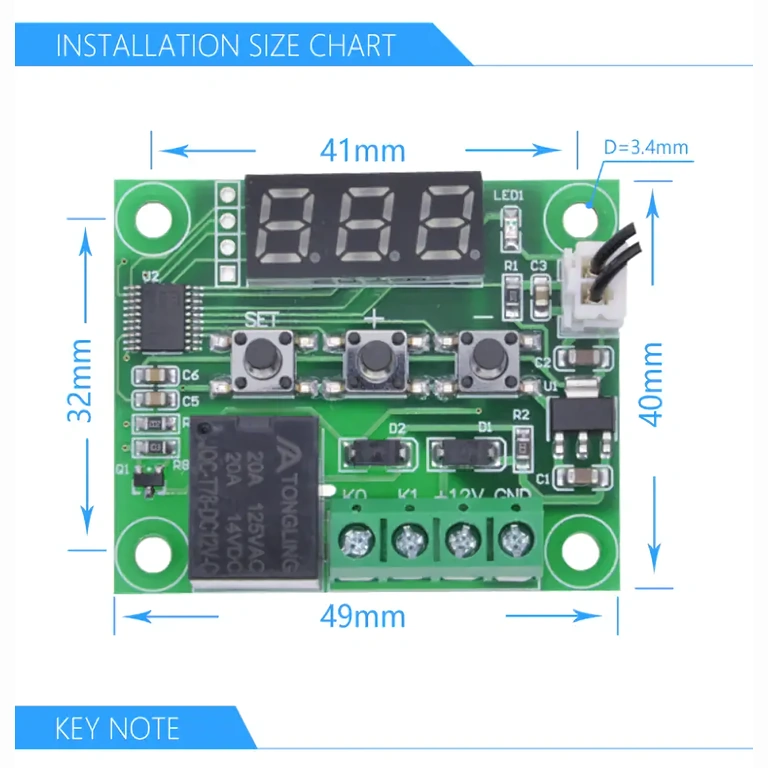

| Rozměry modulu | 48,5 x 40 mm |
Programování a nastavení
- Stiskněte a podržte tlačítko SET po dobu 5 sekund pro vstup do menu parametrů.
- Mezi parametry přepínejte tlačítky + a –, volbu potvrďte tlačítkem SET.
- P0 – Režim: C (chlazení) / H (topení) — výchozí: C
- P1 – Hystereze: rozsah 0,1–30 °C — výchozí: 2
- P2 – Horní limit teploty: max 110 °C — výchozí: 110
- P3 – Dolní limit teploty: min -50 °C — výchozí: -50
- P4 – Kalibrace senzoru: -7 °C až +7 °C — výchozí: 0
- P5 – Zpoždění sepnutí relé: 0–600 sekund — výchozí: 0
- P6 – Alarm vysoké teploty: 0–110 °C — výchozí: OFF
- Pro obnovení továrního nastavení: stiskněte současně tlačítka + a –.
- Senzor instalujte čidlem směrem nahoru, mimo přímý průvan, aby bylo měření co nejpřesnější.
Obsah balení

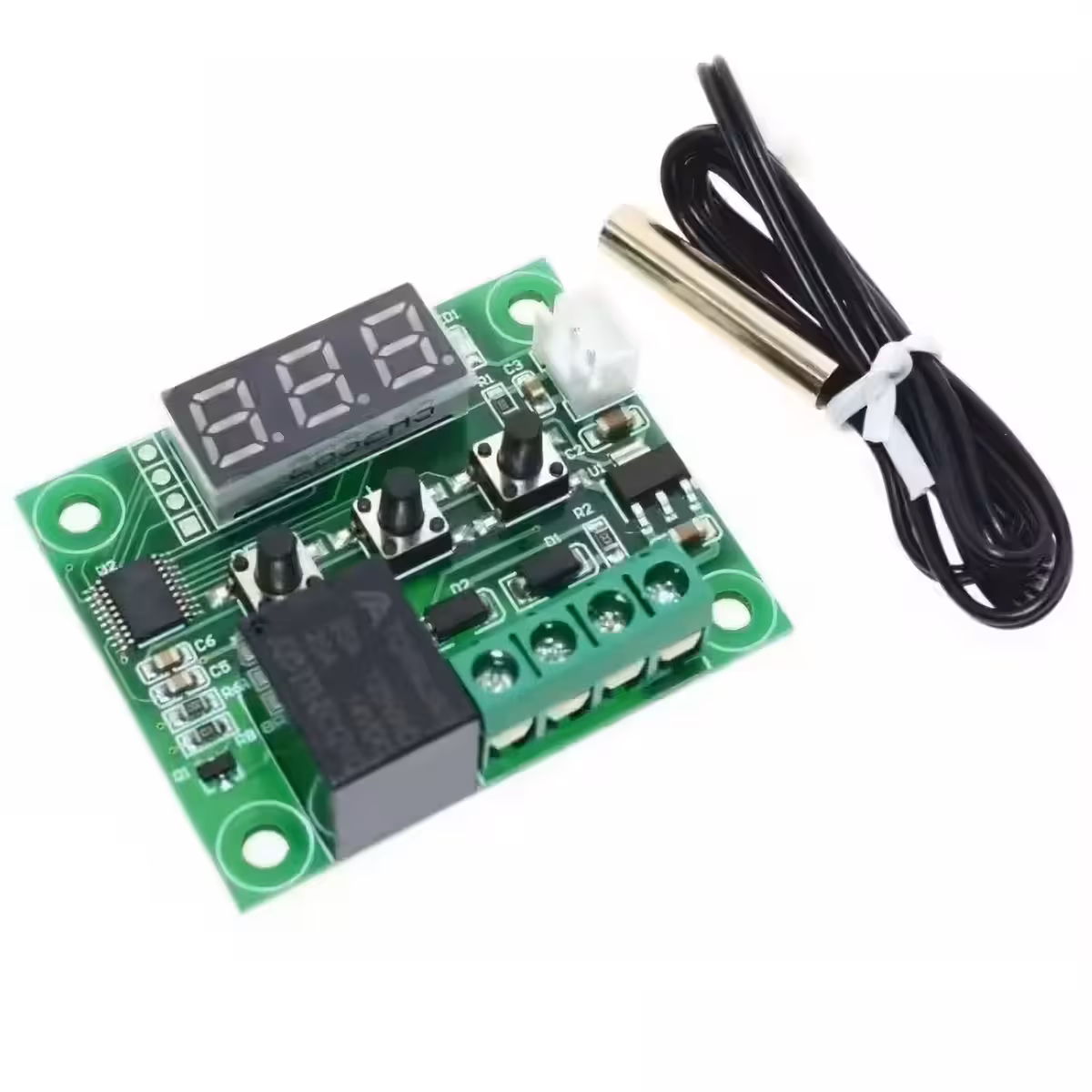

- 1x Digitální termostat W1209
- 1x Teplotní sonda NTC
Často kladené otázky
Jaké napájecí napětí termostat W1209 vyžaduje?
Termostat pracuje výhradně na 12 V DC. Pro napájení ze sítě 230 V AC je nutné použít vhodný napájecí adaptér.
Zvládne ovládat kompresor lednice nebo topné těleso?
Ano. Relé 20 A bez problémů zvládne přímé spínání menších kompresorů, topných těles, elektroventilů či ventilátorů. U zátěží nad 20 A použijte externí stykač ovládaný relé termostatu.
Lze NTC sondu vyměnit za delší nebo jiný typ?
Ano, modul podporuje sondy typu NTC i PTC. Můžete tedy bez obav použít sondu s delším kabelem nebo jinými vlastnostmi bez nutnosti úprav.
Jak přepnu mezi režimem chlazení a topení?
Vstupte do menu (podržte SET 5 sekund) a upravte parametr P0: H pro topení, C pro chlazení.
Jaký je praktický rozdíl mezi kontakty NO a NC?
Kontakt NO (Normal Open – spínací) se sepne při aktivaci relé – používá se, když chcete zařízení zapnout po dosažení nastavené teploty. Kontakt NC (Normal Closed – rozpínací) se při aktivaci rozepne – hodí se, pokud chcete zařízení po dosažení limitu vypnout.
