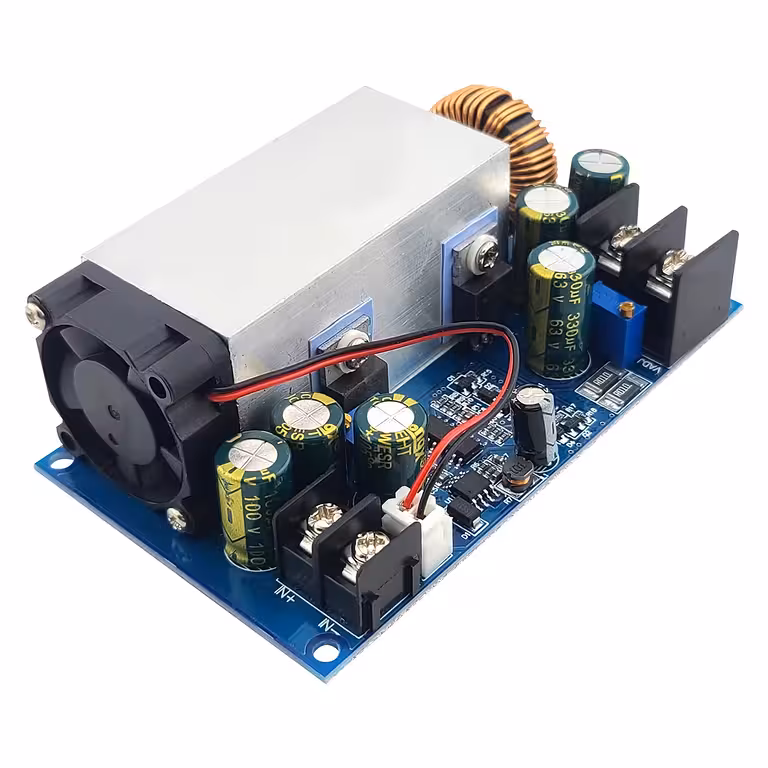

DC-DC Step-Down měnič 600W 25A – přesná regulace CV/CC pro napájení a nabíjení akumulátorů
Potřebujete snížit stejnosměrné napětí bez zbytečných ztrát ve formě tepla a nechcete kupovat několik samostatných modulů? Tento DC-DC step-down měnič s výkonem 600 W a proudem 25 A zvládne vše v jednom kompaktním balení. Umožňuje nezávislé nastavení napětí i proudu s vysokou účinností až 95 %.
Poznámka: Modul pracuje výhradně v režimu step-down (snižování napětí). Výstupní napětí musí být vždy nižší než vstupní. Modul není vybaven ochranou proti přepólování.
Hlavní přednosti a výhody:
- Duální regulace CV/CC — napětí i proud nastavíte nezávisle na jednom modulu, nepotřebujete externí proudový omezovač.
- Vysoká účinnost až 95 % — minimální tepelné ztráty umožňují dlouhodobý provoz bez přehřívání při střední zátěži.
- Široký rozsah vstupu 12–75V — ideální pro solární panely, usměrňovače, autobaterie nebo laboratorní zdroje.
- Nastavitelný výstup 2.5–60V / 1–25A — pokryje vše od napájení Arduino projektů až po nabíjení 48V akumulátorů nebo řízení menších motorů.
- Víceotáčkové trimry — zajišťují mnohem vyšší přesnost nastavení oproti běžným jednootáčkovým potenciometrům.
- Modrá LED indikace — okamžitý vizuální přehled o tom, zda je výstup aktivní.
- Spínací frekvence 80 kHz — nízké zvlnění výstupního napětí a čistší signál pro citlivé komponenty.
Technické detaily a výkon
Buck (step-down) topologie se spínací frekvencí 80 kHz zajišťuje optimální rovnováhu mezi účinností a stabilitou výstupu. Špičkový výkon dosahuje 600 W, pro trvalý provoz však doporučujeme limit 500 W, zejména pokud není zajištěno aktivní chlazení. Nastavení probíhá pomocí dvou víceotáčkových potenciometrů – VIADJ pro napětí a IADJ pro proud. Ochrana proti zkratu je řešena automatickým proudovým omezením v režimu CC. Upozornění: při napájení indukční zátěže (motory, cívky, relé) je nutné na výstup zapojit ochrannou Schottkyho diodu.
| Parametr | Hodnota / Detail |
|---|---|
| Maximální výkon | 600 W (doporučeno 500 W trvale) |
| Výstupní proud | 1–25 A (nastavitelný) |
| Vstupní napětí | 12–75 V DC |
| Výstupní napětí | 2.5–60 V DC (pouze step-down) |
| Provozní režimy | CV (konstantní napětí) / CC (konstantní proud) |
| Účinnost | Až 95 % |
| Spínací frekvence | 80 kHz |
| Indikace stavu | Modrá LED (aktivní výstup) |
| Ochrana proti zkratu | Automatické omezení proudu (CC) |
| Ochrana proti přepólování | Není součástí |
| Vhodné aplikace | Baterie, malé motory, elektronické moduly, regulovatelné zdroje |
Návod k nastavení a použití
- Připojte napájecí zdroj ke vstupu se správnou polaritou (+ a −); před zapnutím ověřte hodnoty multimetrem.
- Nastavte IADJ na minimum: otočte trimrem plně proti směru hodinových ručiček (cca 10 otáček) před připojením zátěže.
- Nastavte VIADJ: otáčením po směru zvyšujete výstupní napětí, proti směru jej snižujete. Kontrolujte multimetrem.
- Připojte zátěž a postupně zvyšujte IADJ na požadovanou proudovou hodnotu za stálého sledování ampérmetrem.
- Nespojujte vstupní a výstupní zem, pokud neznáte schéma napájeného zařízení.
- Pro indukční zátěže (motory, cívky) zapojte paralelně k zátěži Schottkyho diodu (katoda směrem k plusu).
- Při zátěži blízké 500 W zajistěte aktivní chlazení (ventilátor) pro udržení bezpečných provozních teplot.
Obsah balení
- 1 × DC-DC Step-Down měnič 600W 25A CV/CC
Často kladené dotazy
Lze tento měnič použít ke zvýšení napětí?
Ne. Modul funguje výhradně jako step-down (snižující). Výstupní napětí musí být vždy nižší než vstupní. Pro zvýšení napětí potřebujete boost měnič.
Co se stane při přepólování vstupu?
Modul nemá ochranu proti přepólování. Nesprávné zapojení může trvale poškodit vnitřní komponenty. Před připojením vždy zkontrolujte polaritu multimetrem.
Je při nabíjení baterií nutná ochranná dioda?
Ano. Bez ní může proud při odpojení zdroje téct zpět do modulu a poškodit vnitřní tranzistory. Použijte Schottkyho diodu dimenzovanou na pracovní proud.
Mohu z modulu napájet DC motory?
Ano, při použití Schottkyho diody zapojené paralelně k motoru. Rozběhový proud nesmí překročit 25 A a trvalý výkon by měl zůstat pod 500 W.
Kdy je potřeba přídavné chlazení?
Při zátěži nad 300 W nebo v prostředí s vyšší teplotou doporučujeme instalaci ventilátoru. Bez nuceného chlazení teplota komponent rychle roste, což výrazně zkracuje životnost modulu.
