PWM regulátor otáček DC motoru 6–28V 3A – kompletní kontrola otáček a směru bez nutnosti dalších komponent
Potřebujete přesně ovládat otáčky stejnosměrného motoru od úplného zastavení až po maximální výkon, aniž byste museli složitě zapojovat rezistory, relé nebo další moduly? Tento PWM regulátor DC motoru je přesně to, co hledáte: nabízí plynulou regulaci v rozsahu 0–100 % a pohodlnou změnu směru otáčení pomocí jediného tlačítka. Vše je integrováno v kompaktním modulu, který je připraven k okamžitému zapojení.
Poznámka: Maximální vstupní napětí je 28 V DC. Pro bezpečný provoz nepřekračujte proudový odběr motoru 3 A.
Proč zvolit právě tento model? (Hlavní výhody):
- Plynulá regulace bez skoků — otočný potenciometr zajišťuje hladké řízení otáček od 0 % do 100 % bez vibrací či trhavého chodu při nízkých otáčkách.

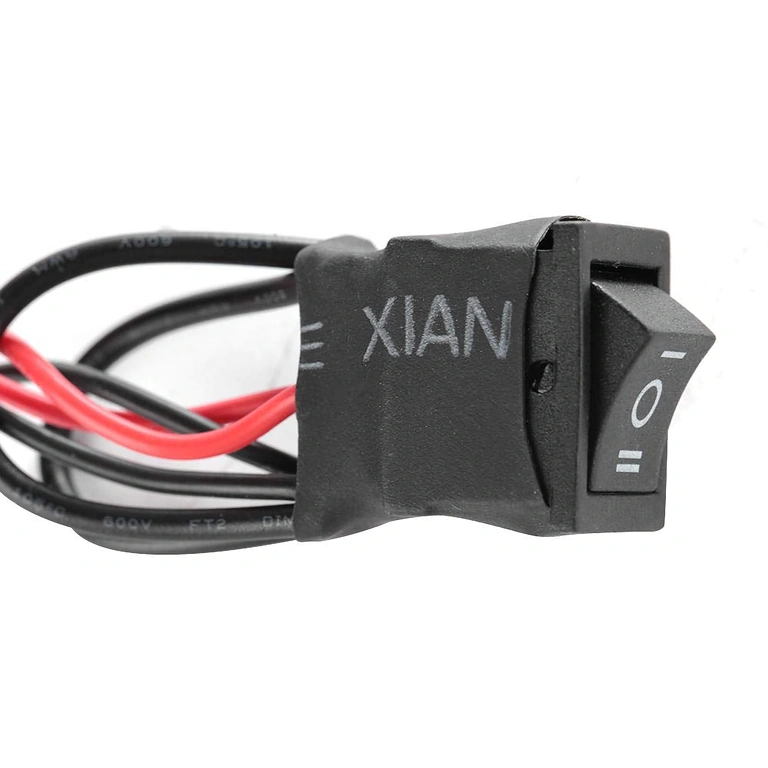

- Změna směru jedním tlačítkem — směr otáčení motoru změníte okamžitě, bez nutnosti přepojování kabelů nebo použití externích prvků.
- Široká kompatibilita — funguje s jakýmkoliv DC napájením v rozsahu 6 V až 28 V: baterie, síťové adaptéry či laboratorní zdroje.
- Vysoká energetická účinnost — díky PWM technologii dochází k minimálním tepelným ztrátám oproti klasickým odporovým regulátorům, motor se tak méně zahřívá.
- Snadná integrace — kompaktní rozměry a přehledné svorkovnice umožňují samostatné použití nebo snadné propojení s platformami jako Arduino či Raspberry Pi.
Detaily a výkon
Na rozdíl od běžného reostatu PWM modulace neplýtvá energií ve formě tepla. Místo toho upravuje šířku proudových impulzů, takže motor dostává přesně tolik energie, kolik potřebuje. Pracovní frekvence je optimalizována tak, aby eliminovala rušivé elektromagnetické zvuky při nízkých otáčkách, což oceníte zejména u tichých projektů. Přepínač směru ovládá dedikovaný obvod pro změnu polarity – směr můžete měnit i za chodu, nicméně pro delší životnost motoru doporučujeme před změnou směru otáčky snížit.
| Parametr | Hodnota / Detail |
|---|---|
| Vstupní napětí | 6 V – 28 V DC (doporučeno 6 V, 12 V, 24 V) |
| Maximální proud | 3 A |
| Typ regulace | PWM (Pulse Width Modulation) |
| Rozsah regulace | 0 % – 100 % |
| Funkce změny směru | Dedikované tlačítko vpřed/vzad |
| Ovládací prvek | Otočný potenciometr |
| Kompatibilita motorů | DC motory 6 V, 12 V, 24 V |
| Typické aplikace | DIY, automatizace, robotika, ventilátory, dopravníkové pásy |
Návod k použití

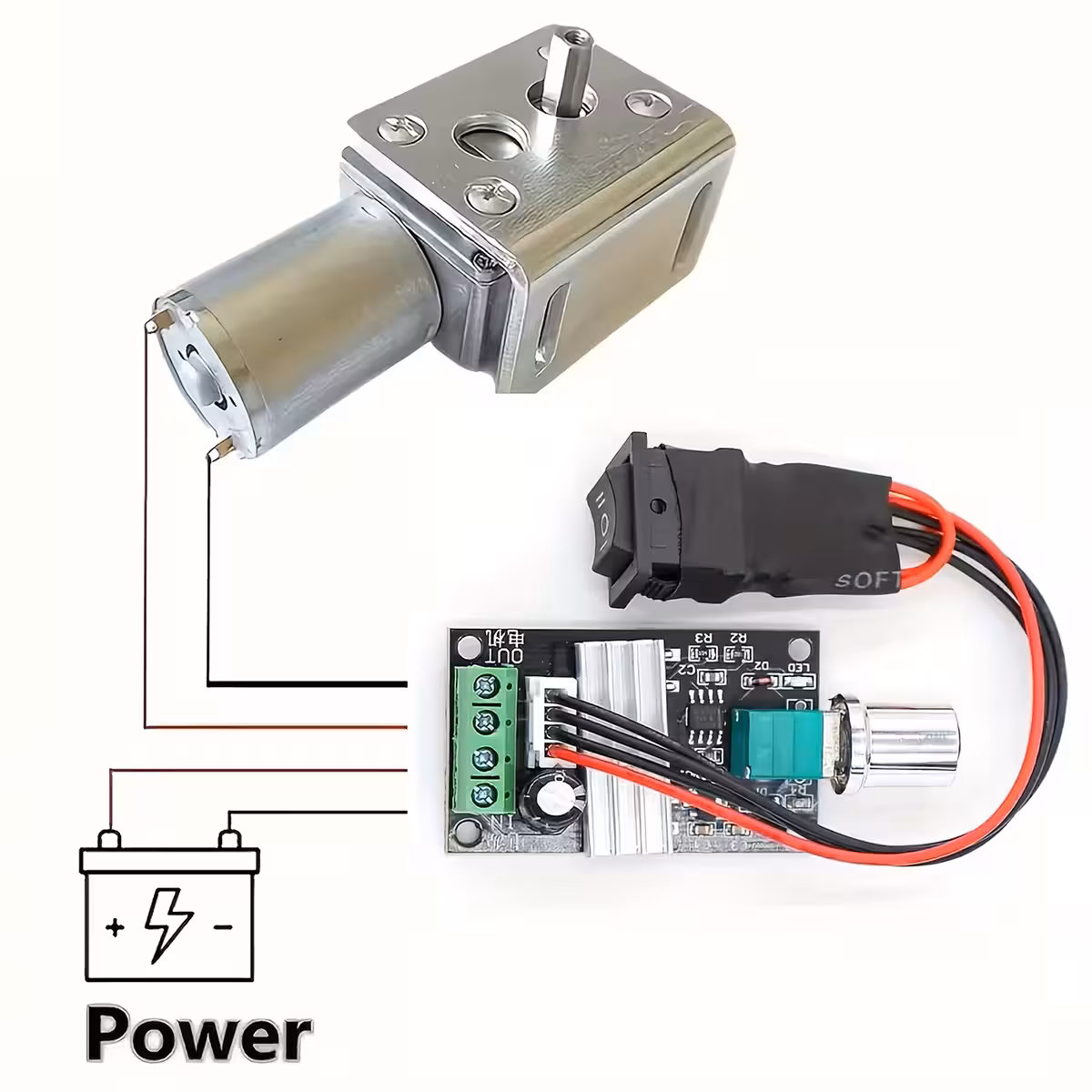

- Připojte DC napájecí zdroj (6 V–28 V) ke vstupním svorkám (+ a –) regulátoru.
- Připojte DC motor k výstupním svorkám.
- Zapněte napájení — motor se rozběhne na otáčky nastavené potenciometrem.

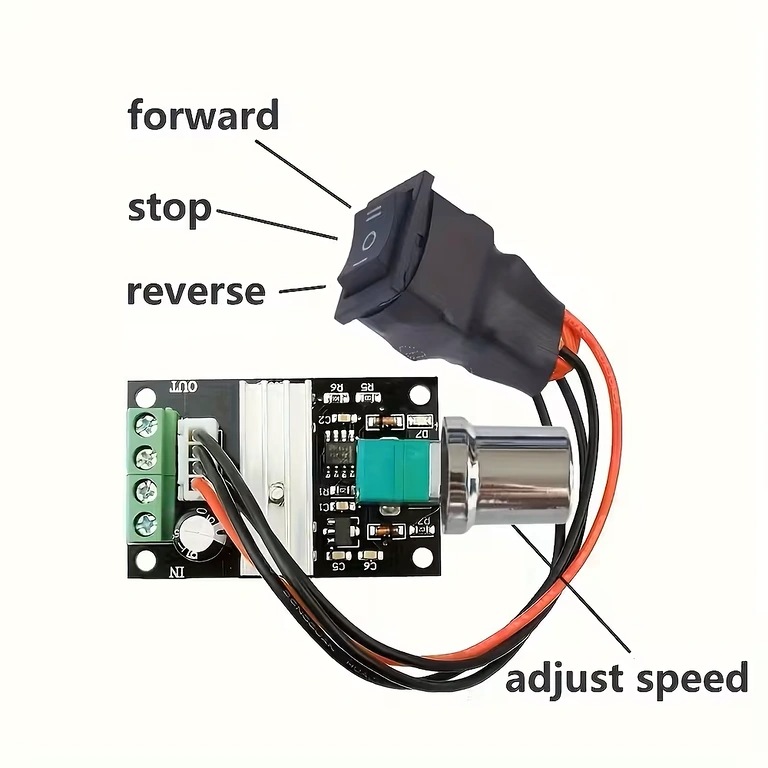

- Otáčením potenciometru ve směru hodinových ručiček zvyšujete otáčky, proti směru je snižujete.
- Stisknutím tlačítka pro změnu směru změníte rotaci motoru. Doporučení: před změnou směru snižte otáčky na minimum.
- Ujistěte se, že motor nepřekračuje jmenovitý proud 3 A (pozor na vyšší rozběhový proud motoru).
Obsah balení

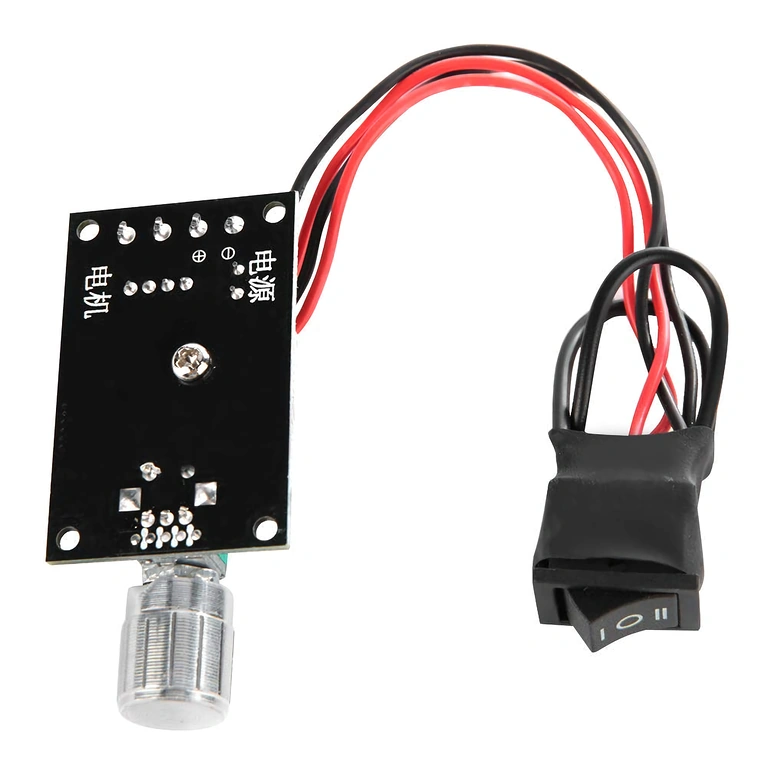

- 1x PWM regulátor DC motoru 6-28V 3A s tlačítkem pro změnu směru a otočným potenciometrem
Často kladené dotazy
Funguje s běžným 12V zdrojem od notebooku nebo routeru?
Ano, jakýkoliv stabilizovaný 12V DC zdroj je kompatibilní. Ujistěte se pouze, že zdroj zvládne dodat dostatečný proud pro váš motor – v opačném případě by se zdroj přetížil.
Mohu tento regulátor použít pro 5V motor?
Nedoporučujeme to. Minimální vstupní napětí je 6 V. Pod touto hodnotou může být chod nestabilní a hrozí riziko poškození.
Mohu měnit směr otáčení za chodu motoru?
Ano, tlačítko funguje i za provozu. Pro ochranu motoru i regulátoru však doporučujeme před stisknutím tlačítka snížit otáčky na minimum.
Potřebuji k provozu Arduino nebo jiný mikrokontrolér?
Ne. Regulátor funguje zcela samostatně – potenciometr a tlačítko jsou vše, co potřebujete. Pokud jej přesto chcete integrovat s Arduinem či Raspberry Pi, lze jej využít jako externí výkonový modul pro motory, které přesahují proudové možnosti digitálních pinů.
