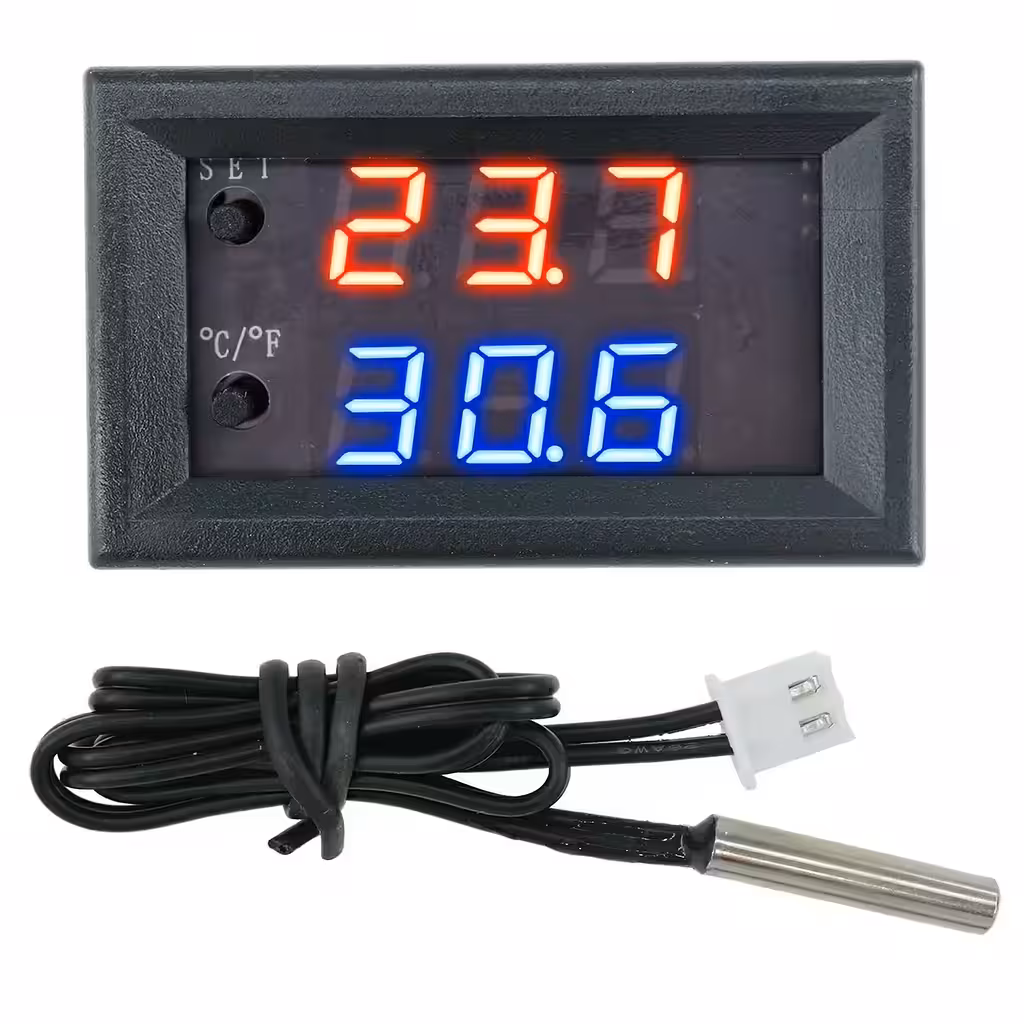

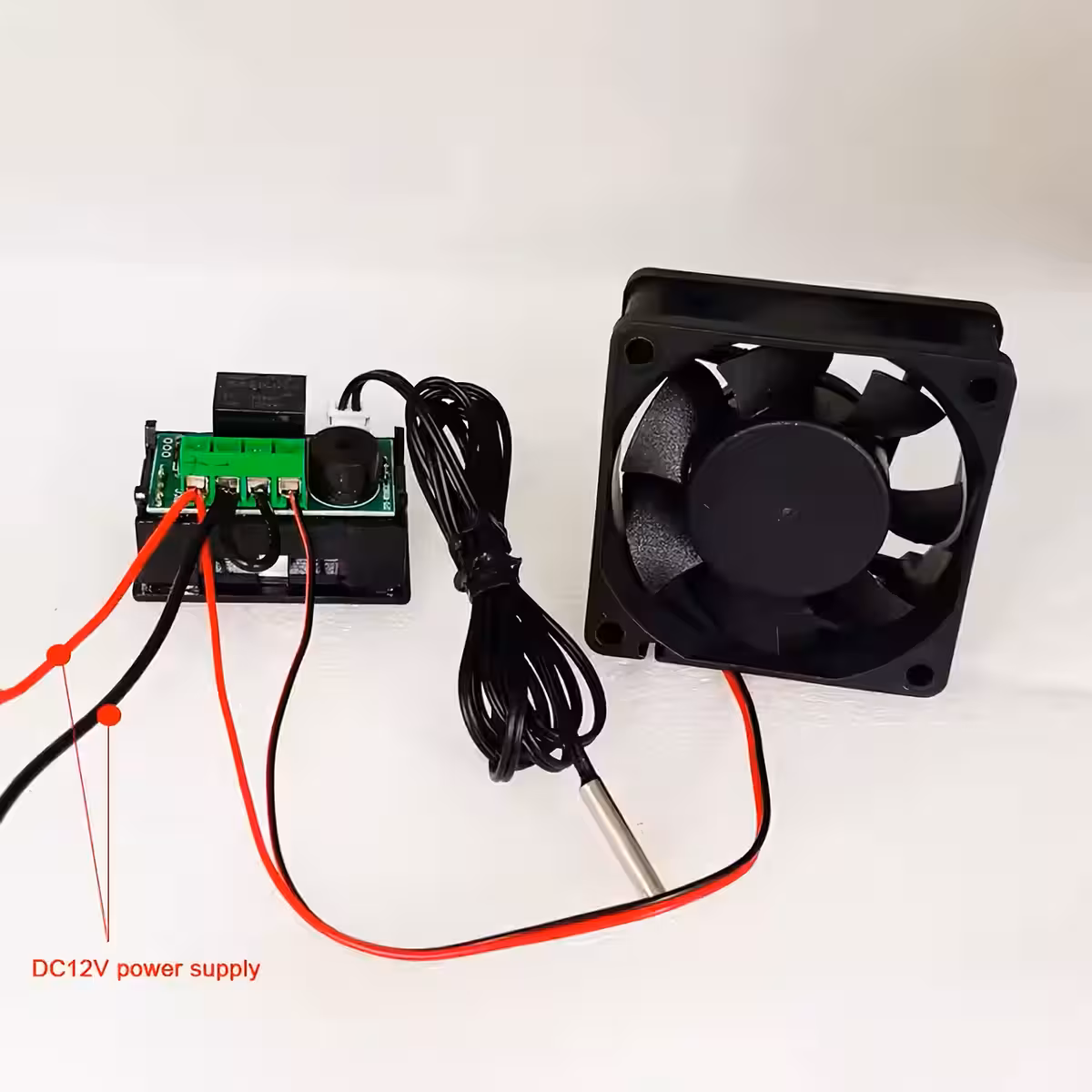

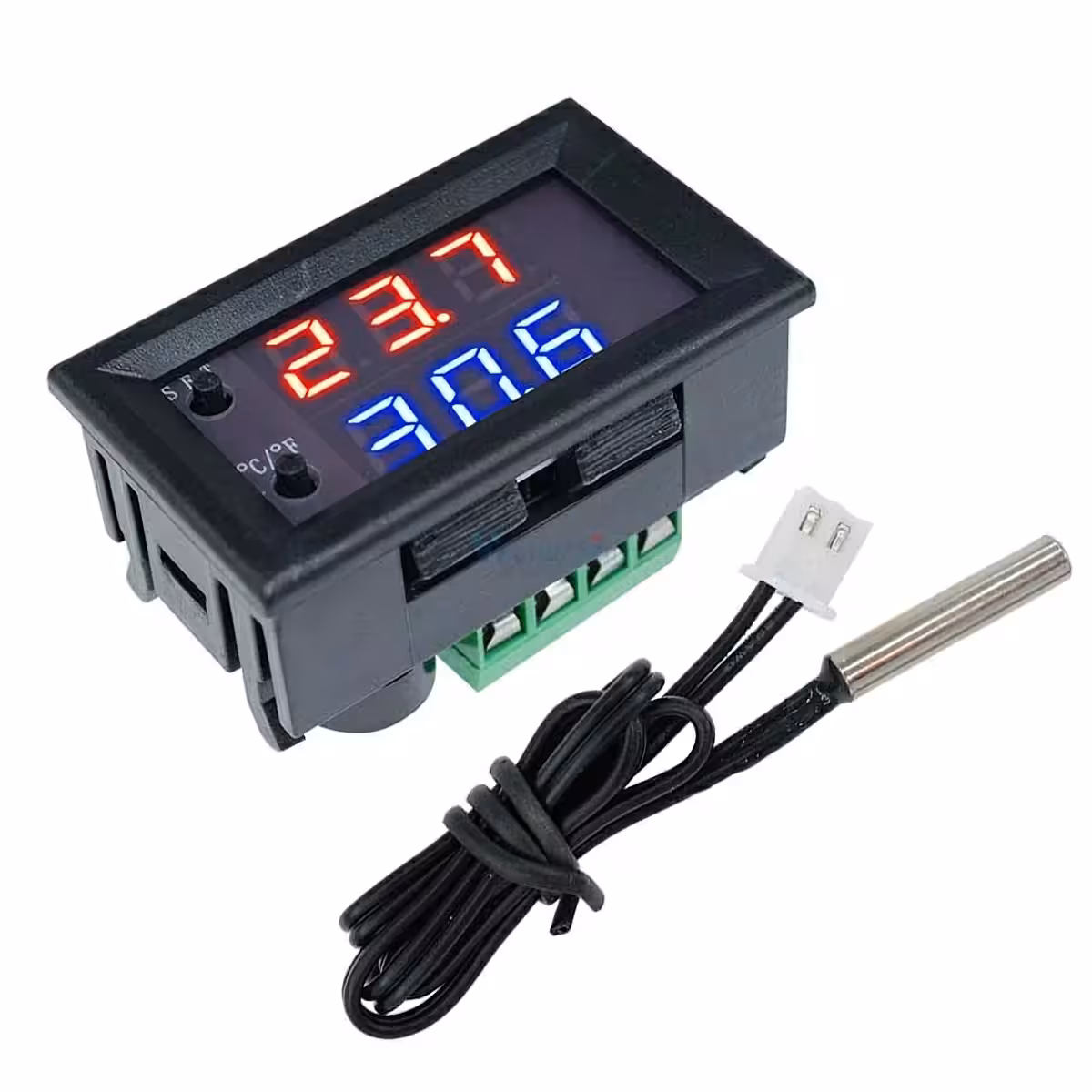

Digitální termostat pro regulaci teploty jak v režimu topení (povel topného tělesa), tak v režimu chlazení (povel ventilátoru nebo tepelného čerpadla).

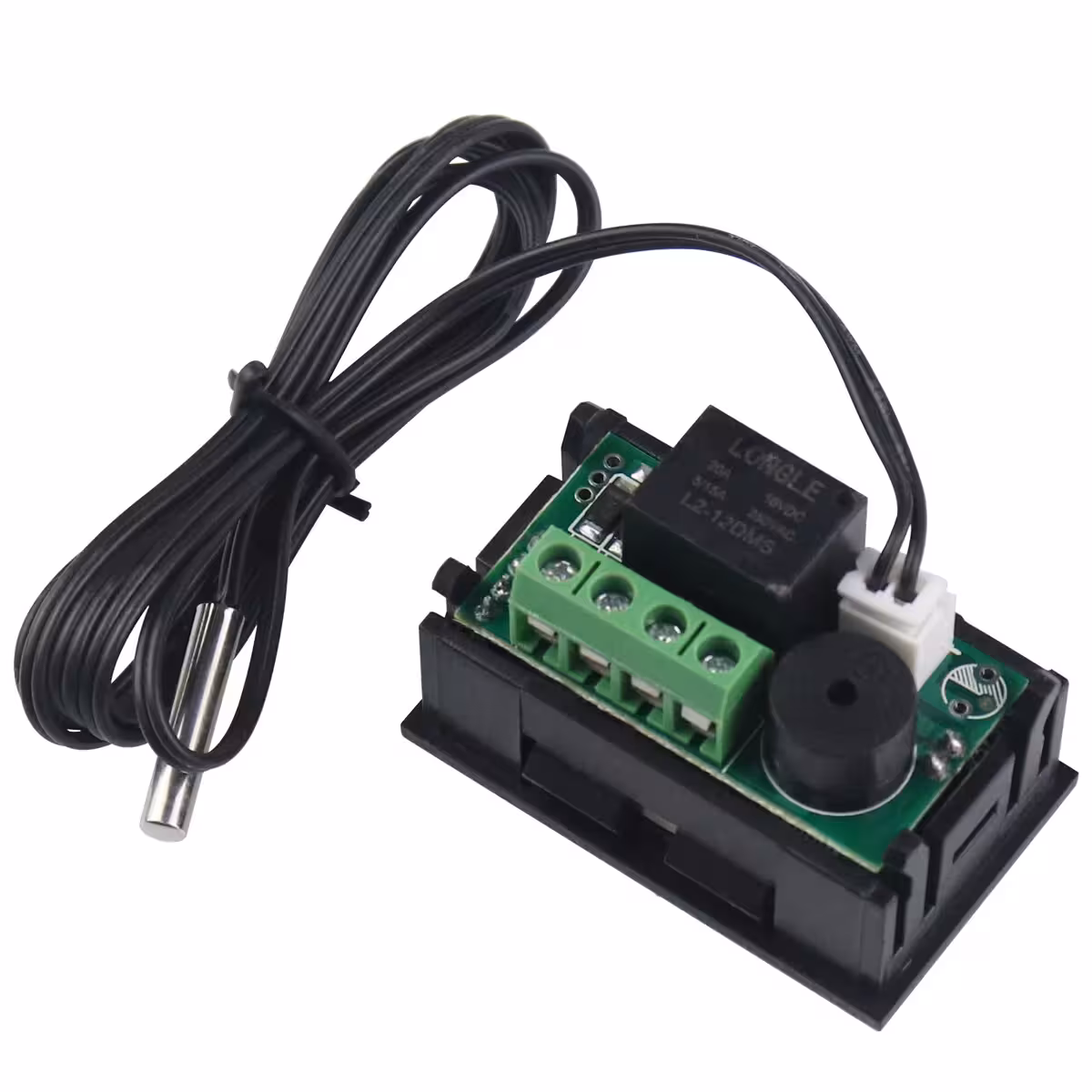

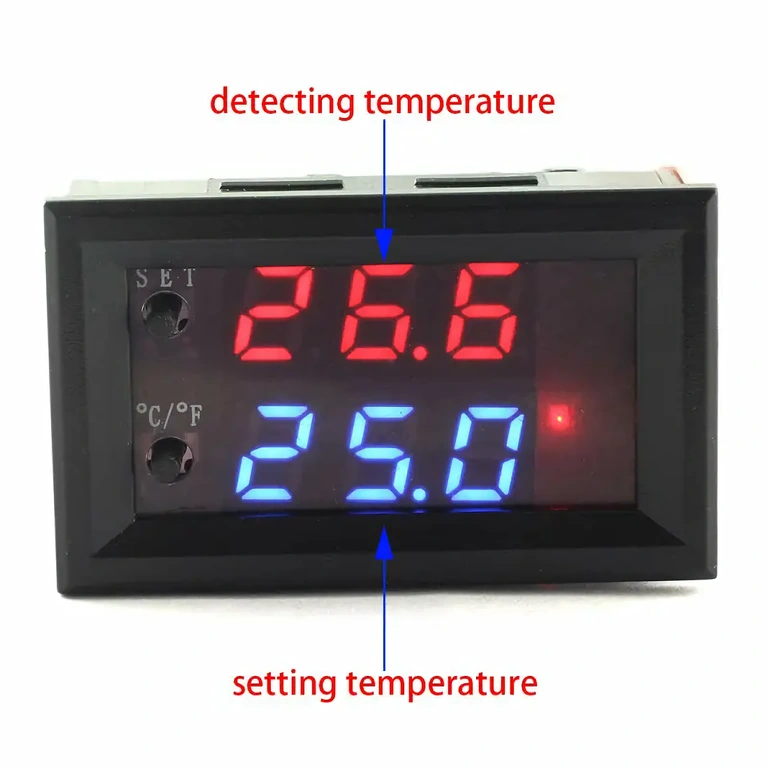

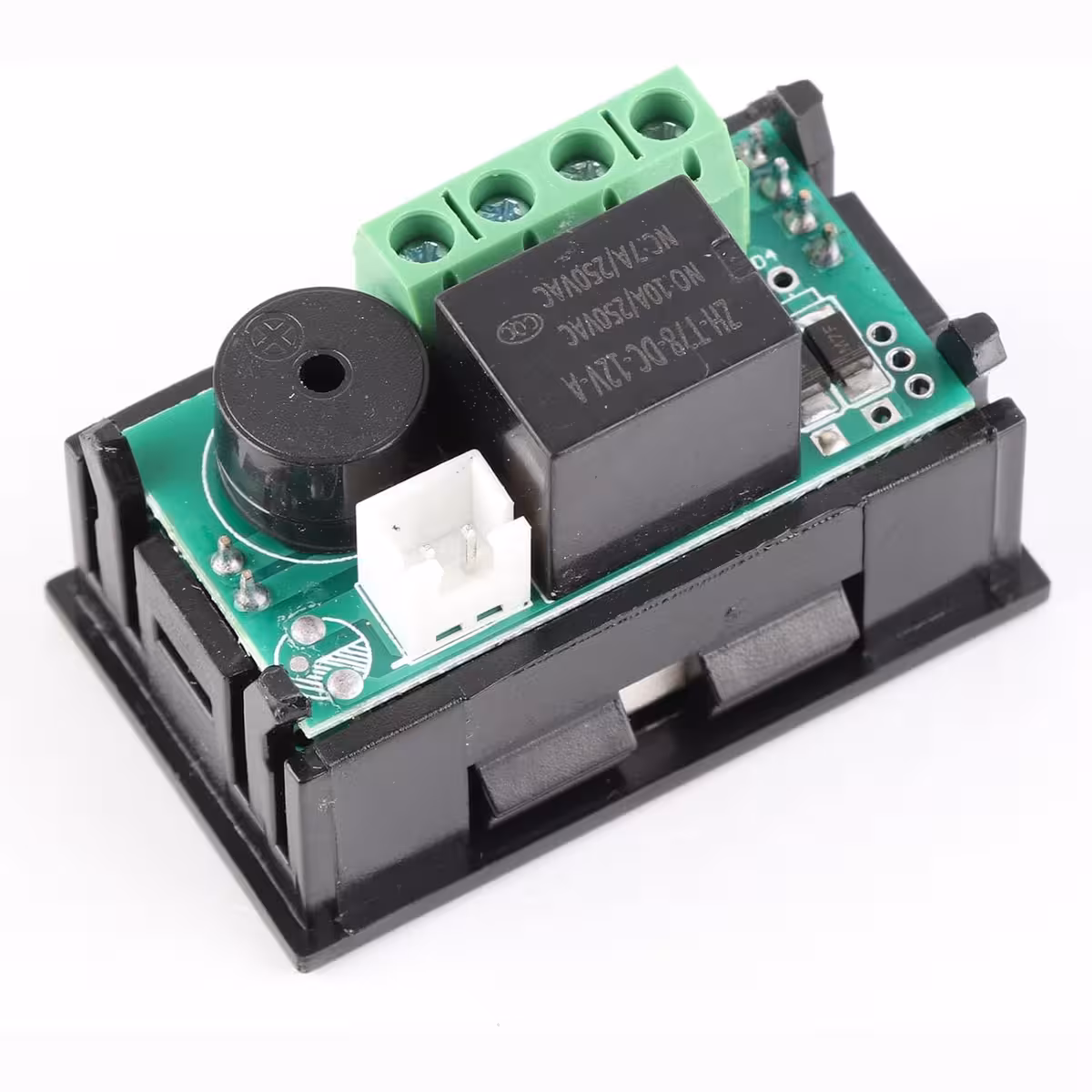

Je napájen 12V a na výstupu má relé, které dokáže ovládat zátěže až 20A/14VDC a 5A/15A při 250VAC. Disponuje externím voděodolným teplotním čidlem s 40cm kabelem. Rozlišení měření je 0,1 stupně Celsia. Práh sepnutí se nastavuje tlačítky SET, – a + v rozsahu -50 až 110 stupňů Celsia. Dlouhým stisknutím tlačítka SET vstoupíte do menu, kde si můžete vybrat režim chlazení/topení, hysterezi, teplotní korekci, maximální práh a zpoždění startu.
Specifikace:
• Napájecí napětí: 12V
• Maximální spínaný proud: 7A/12VDC a 7A/250VAC ( 1500W )
• Rozsah měření teploty: -50°C – 110°C

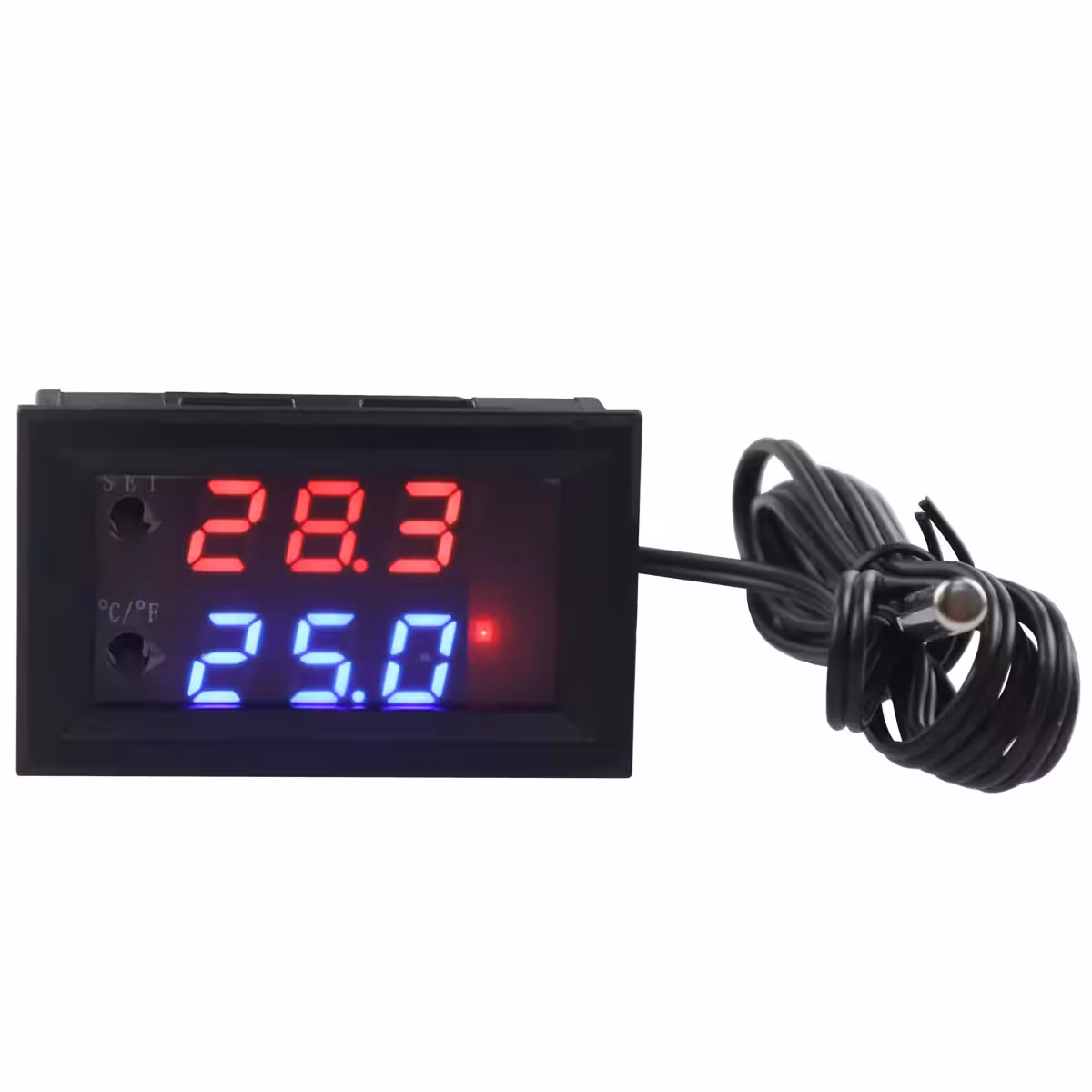

• Rozlišení: 0,1C ( -9,9-99,9C )
• Přesnost měření : ± 0,1°C
• Interval obnovy dat: 0,5s
• Maximální teplotní ochrana: 0-110°C

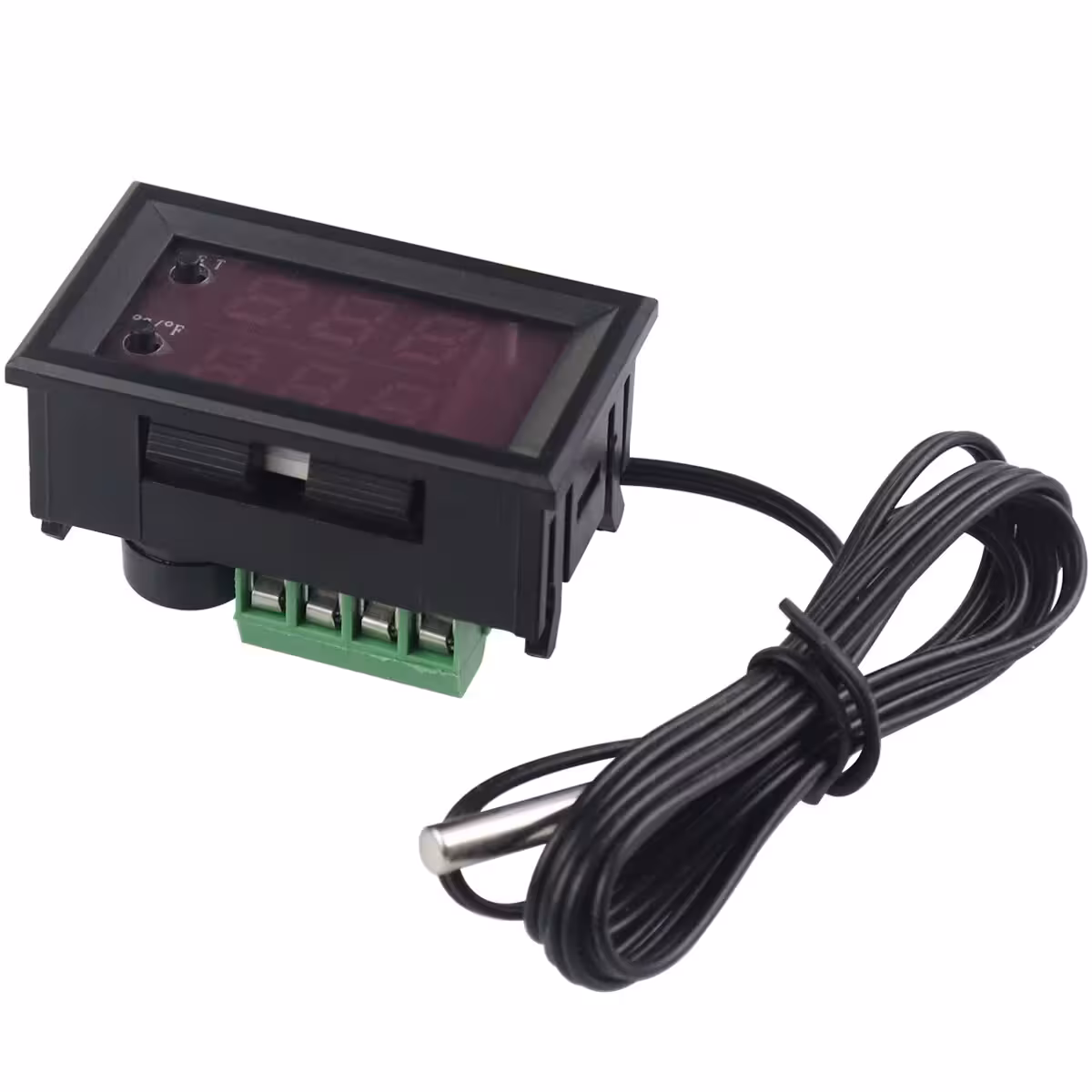

• Ponorná měřicí sonda (voděodolnost) NTC (10K 0,5%)

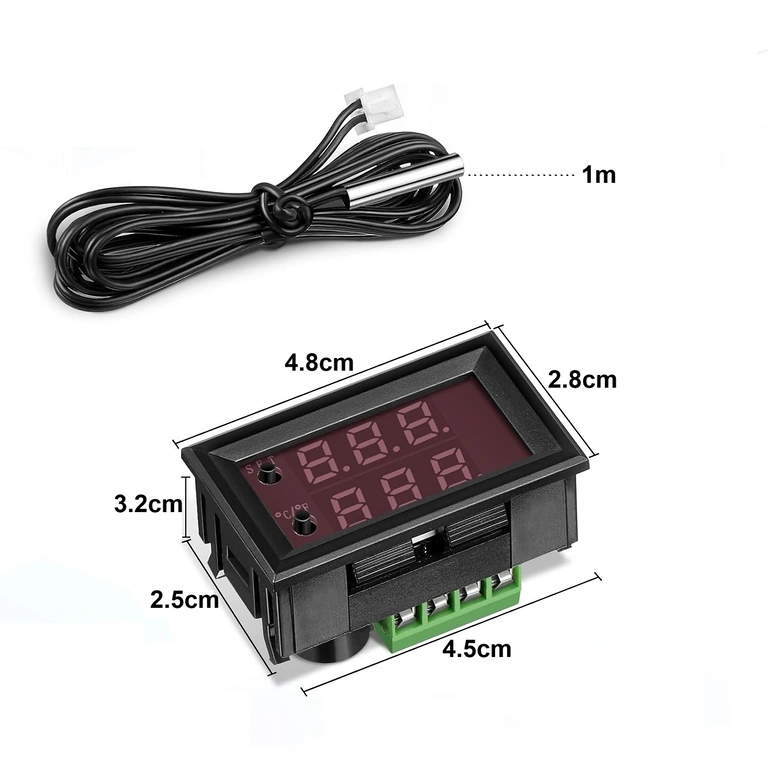

• Rozměry: 48x28x32mm (rozměry výřezu 46×26,5 )
Aplikace:
• vodní chlazení vytápění (akvárium, bazén)
• chlazení vzduchem vytápění (místnost, skleník…)
• bezpečnostní aplikace pro přehřívání energetických systémů, kompresorů a čerpadel.
Kroky programování:
1. stiskněte tlačítko SET na 5 sekund
2. vyberte požadovanou funkci P1 – P8 pomocí tlačítek SET (nahoru) a °C/F (dolů)
3. Stiskněte na 2 sekundy SET a °C/F, dokud se nezobrazí začne modrý displej bliká – je zvolena požadovaná funkce / hodnota.
4. Stiskněte SET na 2 sekundy a °C/F pro potvrzení

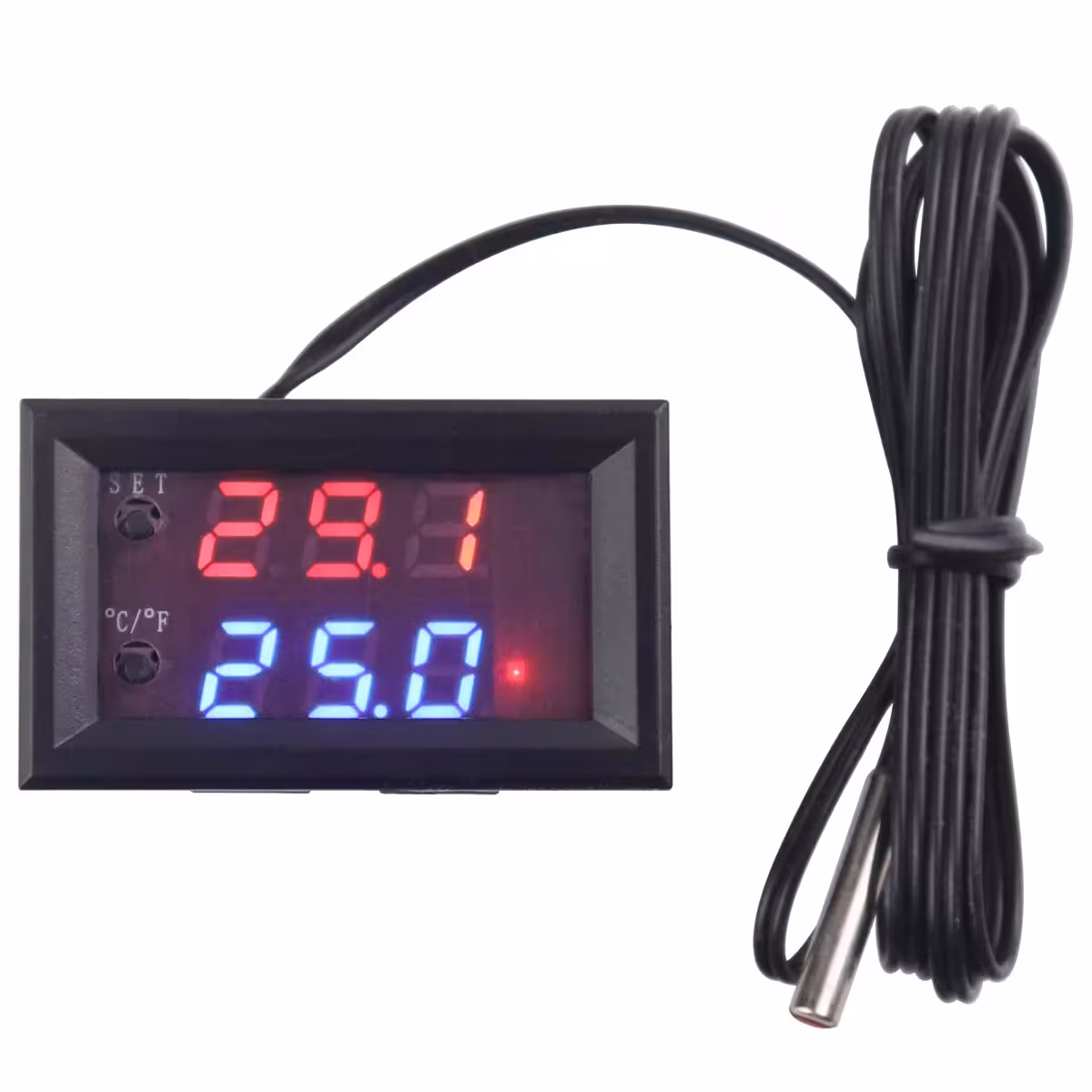

P0 – nastavení chlazení / topení: ( C / H ) – tovární nastavení C
P1 – nastavení hystereze (jak velká změna hodnoty teploty je nutná pro změnu stavu relé): 0,1 – 30 – tovární nastavení 2
P2 – nastavení limitu horní teplota: 110 stupňů C – tovární nastavení 110
P3 – nastavení spodního teplotního limitu: -50 stupňů C – tovární nastavení -50
P4 – kalibrace čidla – lze kalibrovat na základě účinnějšího teploměru (pokud je k dispozici): -7 stupňů Celsia ~ 7 stupňů Celsia – tovární nastavení 0
P5 – nastavení zpoždění mezi dosažením prahové teploty a vypnutím relé: 0 – 600 sekund – tovární nastavení 0
P6 – nastavení alarmu vysoké teploty – relé se zastaví a restartuje, když teplota klesne pod tuto hodnotu: 0-110 stupňů Celsia – tovární nastavení OFF Chcete-li se vrátit k továrnímu nastavení, musíte současně stisknout 2 tlačítka.
POZORNOST!
- oddělte sondy od živých kabelů, výstupů a proudových připojení
- nepřekračujte maximální proud povolený relé, v případě vyšší zátěže použijte externí relé (elektrický stykač)
- snímač se montuje baňkou nahoru, aby se zabránilo poškození infiltrací kapaliny, mimo proudění vzduchu nebo ventilátorů (pro správné měření teploty).
