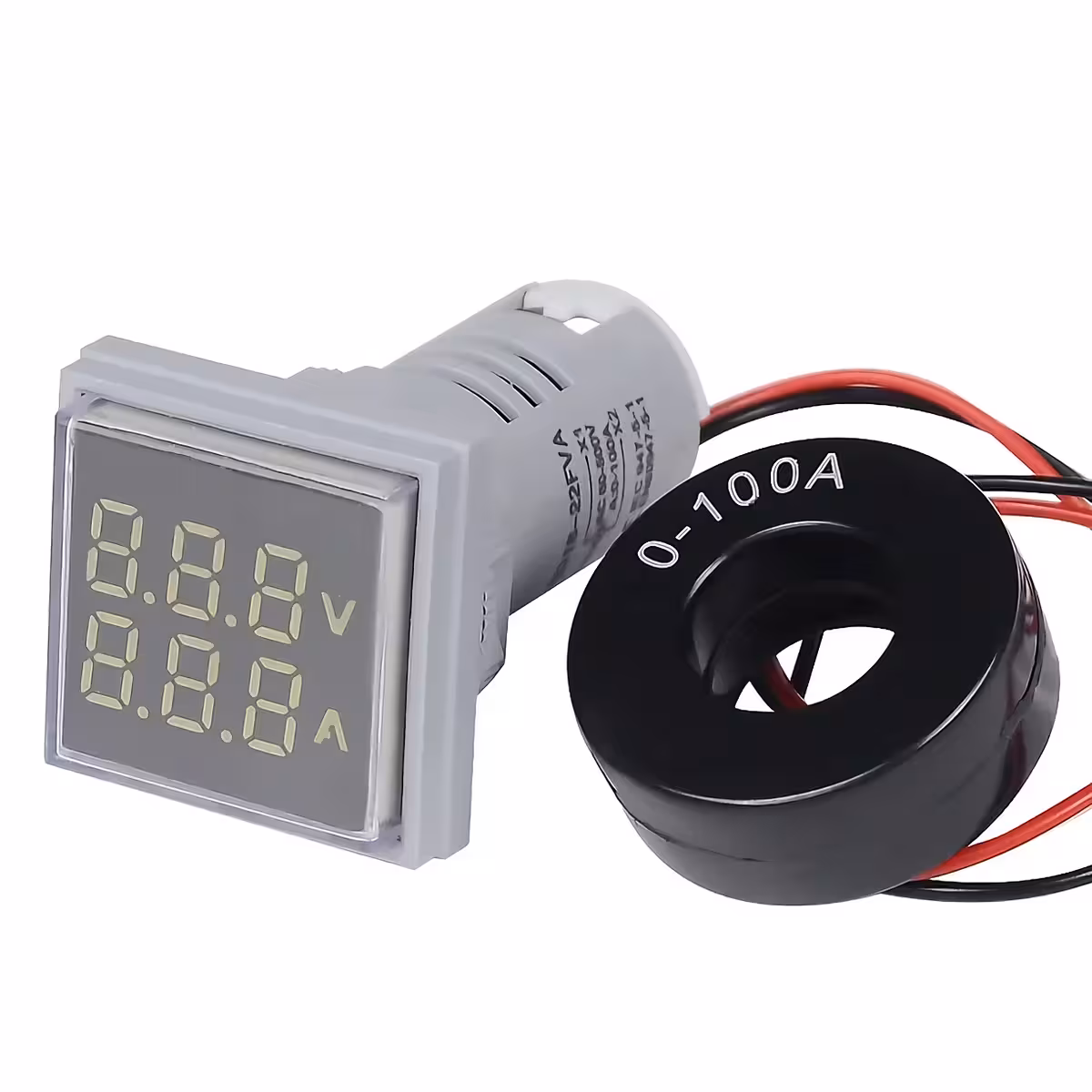

Digitální měřicí modul do panelu – okamžitý přehled o napětí a proudu bez kompromisů
Pokud potřebujete mít dokonalý přehled o tom, co se děje ve vašem elektrickém rozvaděči, tento digitální AC voltmetr a ampérmetr (60–500 V / 0–100 A) je ideálním řešením. Umožňuje sledovat obě hodnoty současně na přehledném LED displeji, a to v kompaktním provedení pro montáž do otvoru o průměru 22 mm. Žádné přepínání, žádné složité nastavování.
Poznámka: Přístroj je určen výhradně pro střídavé napětí (AC). Není kompatibilní se stejnosměrnými (DC) obvody. Pro dosažení maximální přesnosti při měření nízkých proudů doporučujeme provléknout fázový vodič měřicí cívkou 3–5krát.
Proč zvolit právě tento model? (Hlavní výhody):
- Současné měření bez přepínání — napětí i proud vidíte na displeji najednou, což šetří čas a eliminuje chyby při čtení.
- Široký rozsah použití — od 60 V do 500 V a od 0 do 100 A, ideální pro běžné domovní rozvody 230 V i průmyslové třífázové aplikace.
- Skvělá čitelnost — jasný LED displej je dobře viditelný i v hůře osvětlených prostorách nebo z větší vzdálenosti.
- Kompaktní montáž 22 mm — čelní rozměr 31×31 mm je perfektní pro instalaci do rozvaděčů s omezeným prostorem.
- Neinvazivní měření proudu — fázový vodič pouze provléknete proudovým transformátorem (cívkou), instalace nevyžaduje přerušení obvodu.
- Nastavitelná citlivost — při proudech pod 10 A lze přesnost měření výrazně zvýšit 3–5násobným provlečením vodiče cívkou.
Technické detaily a výkon
Modul v sobě kombinuje AC voltmetr a ampérmetr s proudovým transformátorem v jednom těle. Svorky L a N slouží k napájení přístroje a měření síťového napětí, zatímco proud je snímán bezkontaktně pomocí měřicí cívky. Instalace je tak maximálně bezpečná a nevyžaduje zásah do stávající kabeláže. Data jsou zpracována v reálném čase a zobrazena na vysoce svítivém LED displeji.
| Parametr | Hodnota / Detail |
|---|---|
| Rozsah měření napětí | 60 – 500 V AC |
| Rozsah měření proudu | 0 – 100 A AC |
| Kompatibilní síť | Pouze střídavý proud (AC) |
| Typ displeje | LED, vysoký jas |
| Rozměr čelního panelu | 31 × 31 mm |
| Montážní otvor | 22 mm |
| Barva pouzdra | Bílá |
| Způsob měření proudu | Proudový transformátor (neinvazivní) |
| Doporučení pro nízké proudy | 3 – 5 závitů vodiče cívkou |
Návod k zapojení a použití
- Do panelu vyvrtejte otvor o průměru 22 mm a vložte do něj modul měřidla.
- Fázový vodič (L) sítě připojte ke svorce L přístroje.
- Nulový vodič (N) sítě připojte ke svorce N přístroje.
- Fázový vodič spotřebiče provlékněte měřicí cívkou. Pokud měříte proudy pod 10 A, proveďte pro vyšší přesnost 3–5 závitů.
- Konec fázového vodiče připojte ke spotřebiči a nulový vodič spotřebiče zapojte přímo do sítě (svorka N).
- Po zapnutí napájení se na LED displeji okamžitě zobrazí aktuální hodnoty napětí a proudu.
Obsah balení
- 1 × Digitální AC voltmetr a ampérmetr 60–500 V / 0–100 A, bílé provedení
Často kladené dotazy
Funguje měřidlo i na stejnosměrný proud (DC)?
Ne. Přístroj je určen výhradně pro AC sítě. Připojení k DC napětí může způsobit poškození modulu nebo chybné měření.
Musím při instalaci stříhat fázový vodič?
Ne. Vodič pouze provléknete otvorem v měřicí cívce. Instalace je zcela neinvazivní a nevyžaduje přerušení obvodu.
Proč je nutné provléknout vodič cívkou vícekrát?
Každý další závit násobí magnetické pole, které cívka snímá. Při měření malých proudů (pod 5–10 A) tak 3–5 závitů výrazně zpřesní výsledky měření.
Mohu tímto přístrojem monitorovat běžný domácí spotřebič na 230 V?
Ano, bez problémů. Přístroj je plně kompatibilní s běžnou jednofázovou sítí 230 V, pokud odběr spotřebiče nepřekročí 100 A.
Jaký otvor musím připravit v panelu?
Potřebujete kruhový otvor o průměru 22 mm. Samotný modul má na čelní straně rozměry 31 × 31 mm.
