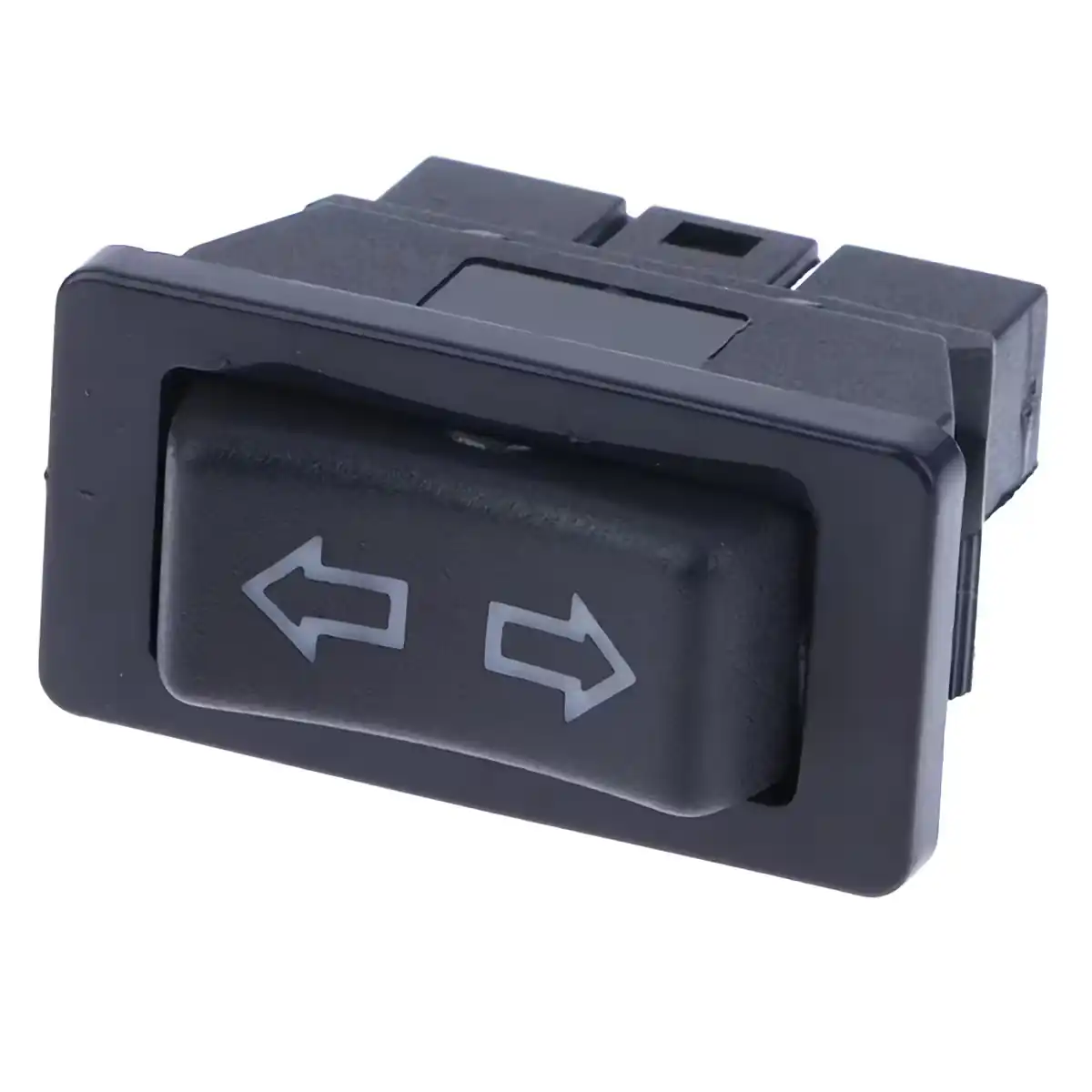

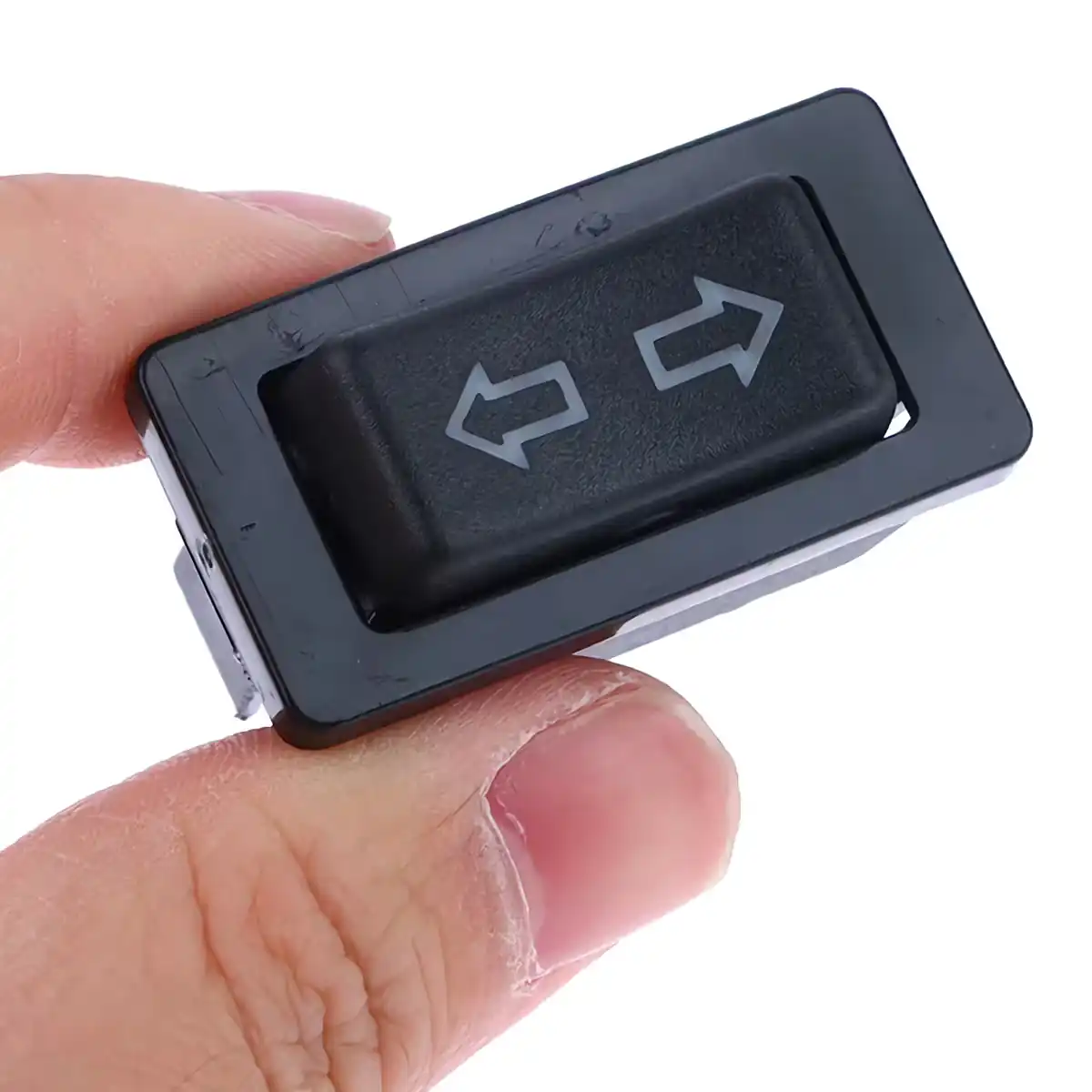

Kolébkový DPDT přepínač s automatickým návratem – reverzace motoru bez relé a složitého zapojování
Máte lineární pohon, DC motor nebo zvedací systém a potřebujete jednoduše ovládat směr pohybu? Tento kolébkový DPDT přepínač se 3 polohami a automatickým návratem do středové polohy je přesně to, co hledáte. Přepnete doleva — motor běží jedním směrem. Přepnete doprava — motor běží opačně. Jakmile páčku pustíte, motor se sám zastaví.
Poznámka: Automatický návrat do středové polohy (OFF) zabraňuje nechtěnému spuštění a chrání motor i celý elektrický obvod.
Proč zvolit právě tento model? (Hlavní výhody):
- Reverzace polarity bez relé — DPDT konfigurace přepíná oba póly motoru současně, čímž mění směr otáčení jediným pohybem bez nutnosti dalších komponent.
- Automatické vypnutí při uvolnění — krajní polohy jsou momentové (momentary): motor běží pouze po dobu stisknutí páčky, což eliminuje riziko mechanického zablokování nebo přetížení.
- Zatížitelnost 20A při 12V a 24V DC — ideální pro většinu lineárních pohonů a DC motorů používaných v automobilech, karavanech, na lodích nebo v rámci kutilských automatizací.

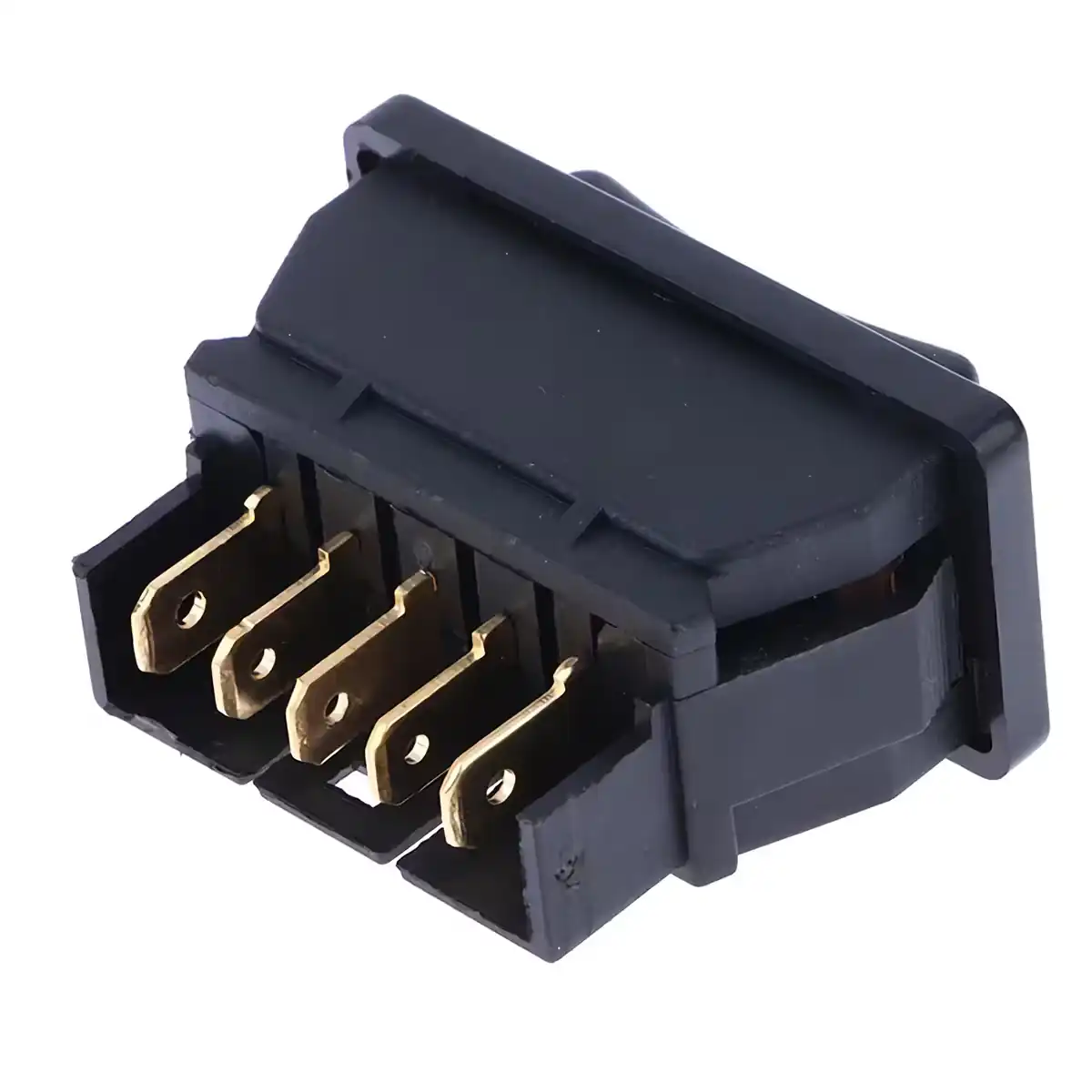

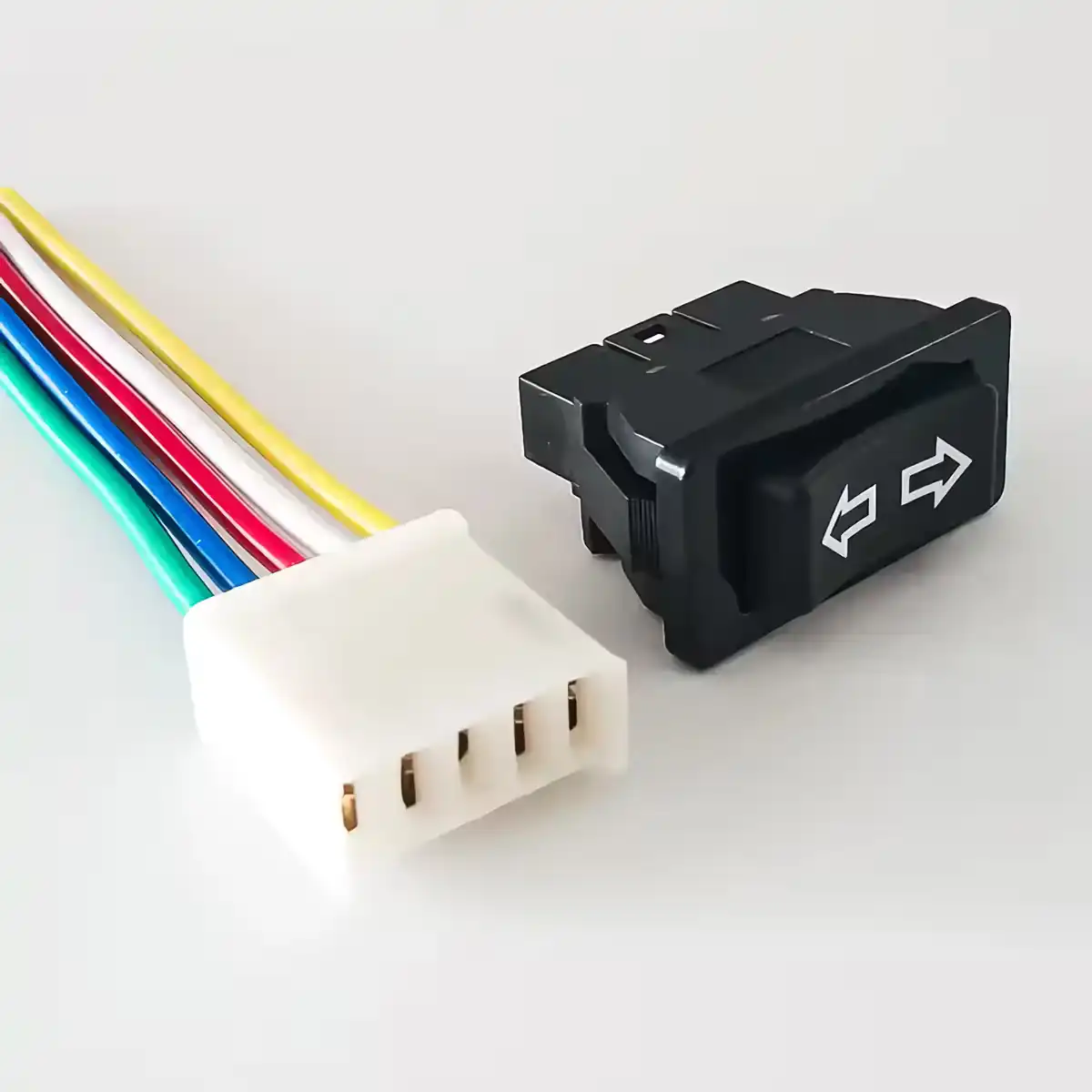

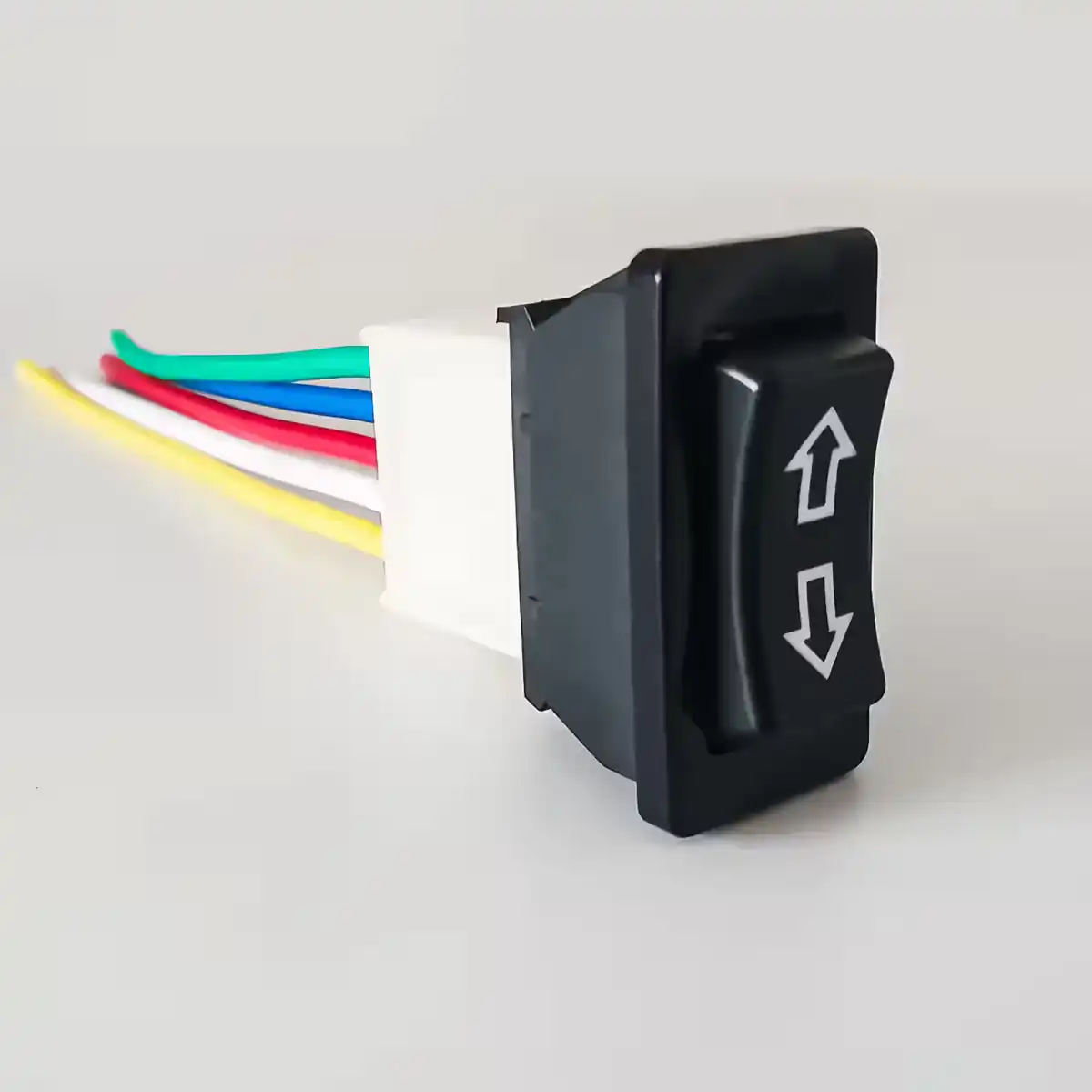

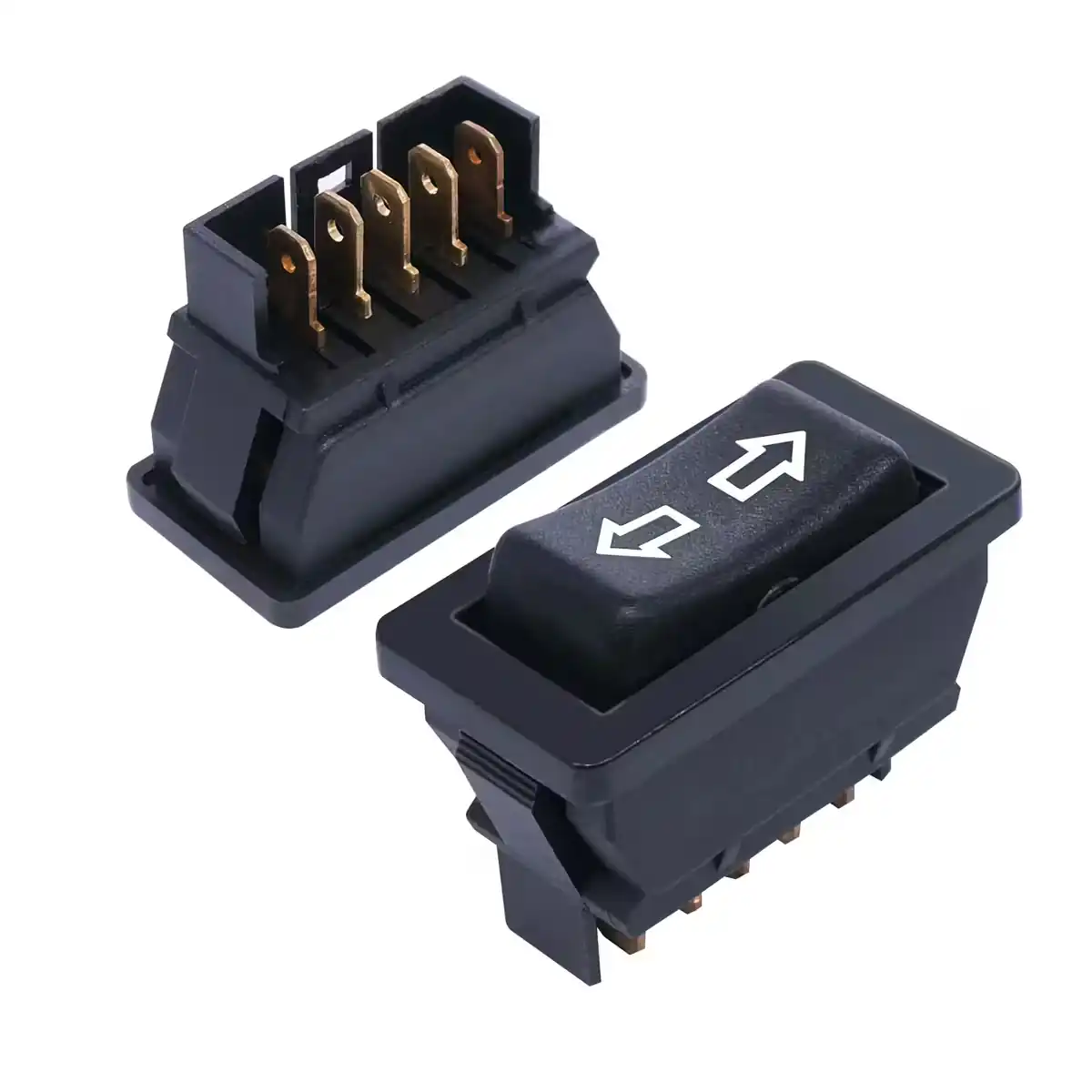

- Včetně 5pinového konektoru — vodiče zapojíte přímo do konektoru, bez nutnosti pájení nebo speciálního nářadí. Ideální pro rychlou a čistou instalaci.

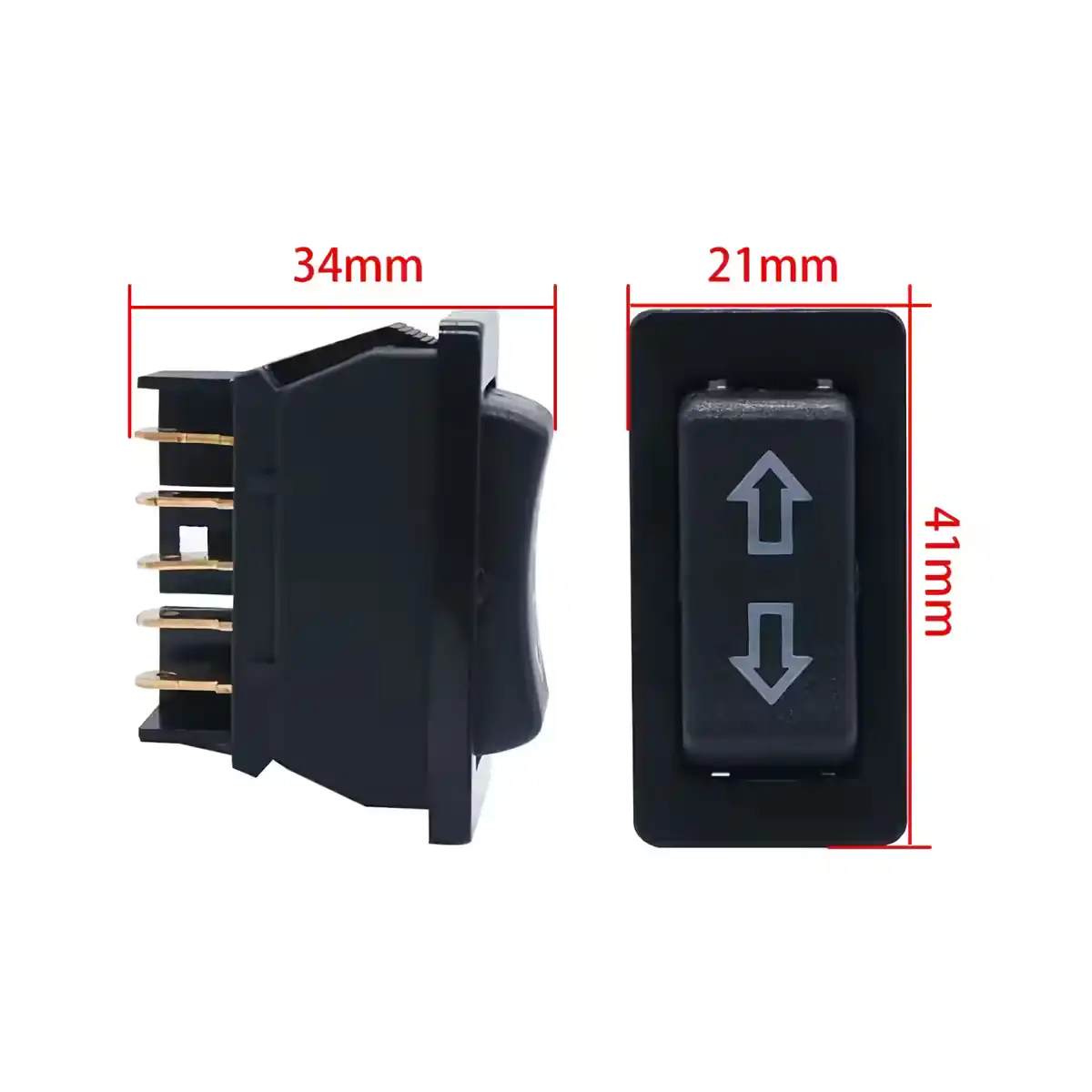

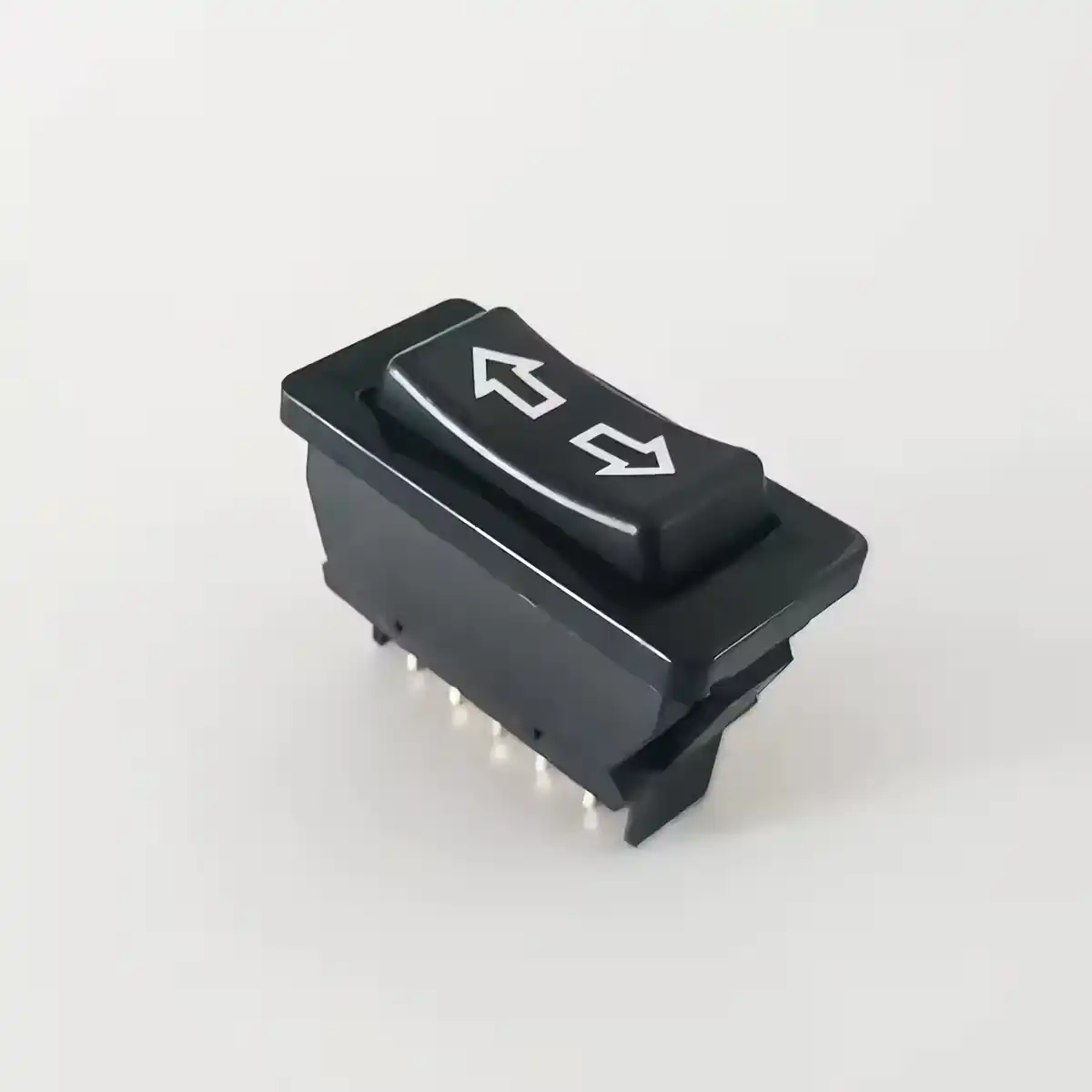

- Kompaktní rozměry: 21 × 41 × 34 mm — snadno jej zabudujete do palubní desky, ovládacího panelu nebo 3D tištěných krytů.
Detaily a technické parametry

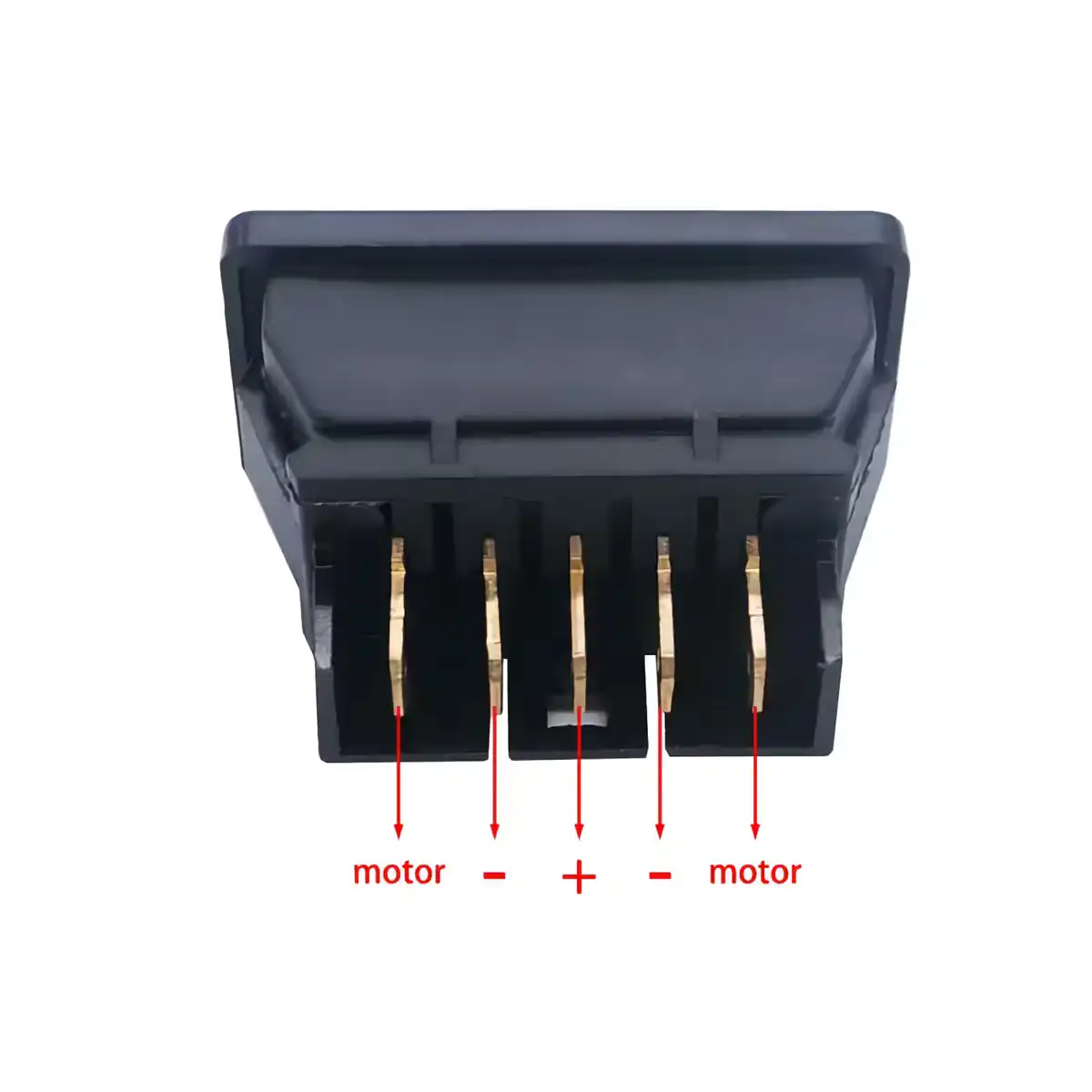

Konfigurace DPDT (Double Pole Double Throw) znamená, že přepínač ovládá dva nezávislé obvody současně — přesně to, co potřebujete pro změnu polarity DC motoru bez nutnosti externího H-můstku. Funkce ON/OFF/ON s automatickým návratem udržuje středovou polohu stabilní (motor vypnutý) a aktivuje pohyb pouze při držení páčky, což je klíčové pro prevenci mechanických kolizí u zvedacích systémů. 5pinový konektor umožňuje rychlou výměnu nebo přepojení i ve stísněných prostorech.
| Parametr | Hodnota / Detail |
|---|---|
| Typ přepínače | DPDT, ON/OFF/ON s automatickým návratem (momentary) |
| Počet pinů | 5 pinů (konektor součástí balení) |
| Jmenovité napětí | DC 12V / 24V |
| Jmenovitý proud | 20A |
| Funkce návratu | Automaticky do středové polohy OFF |
| Rozměry | 21 × 41 × 34 mm |
| Délka kabelu | 12 mm |
| Typické aplikace | DC motory, lineární pohony, zvedací systémy, robotika, automobilová automatizace |
Obsah balení
- 1 × Kolébkový DPDT přepínač se 3 polohami a automatickým návratem

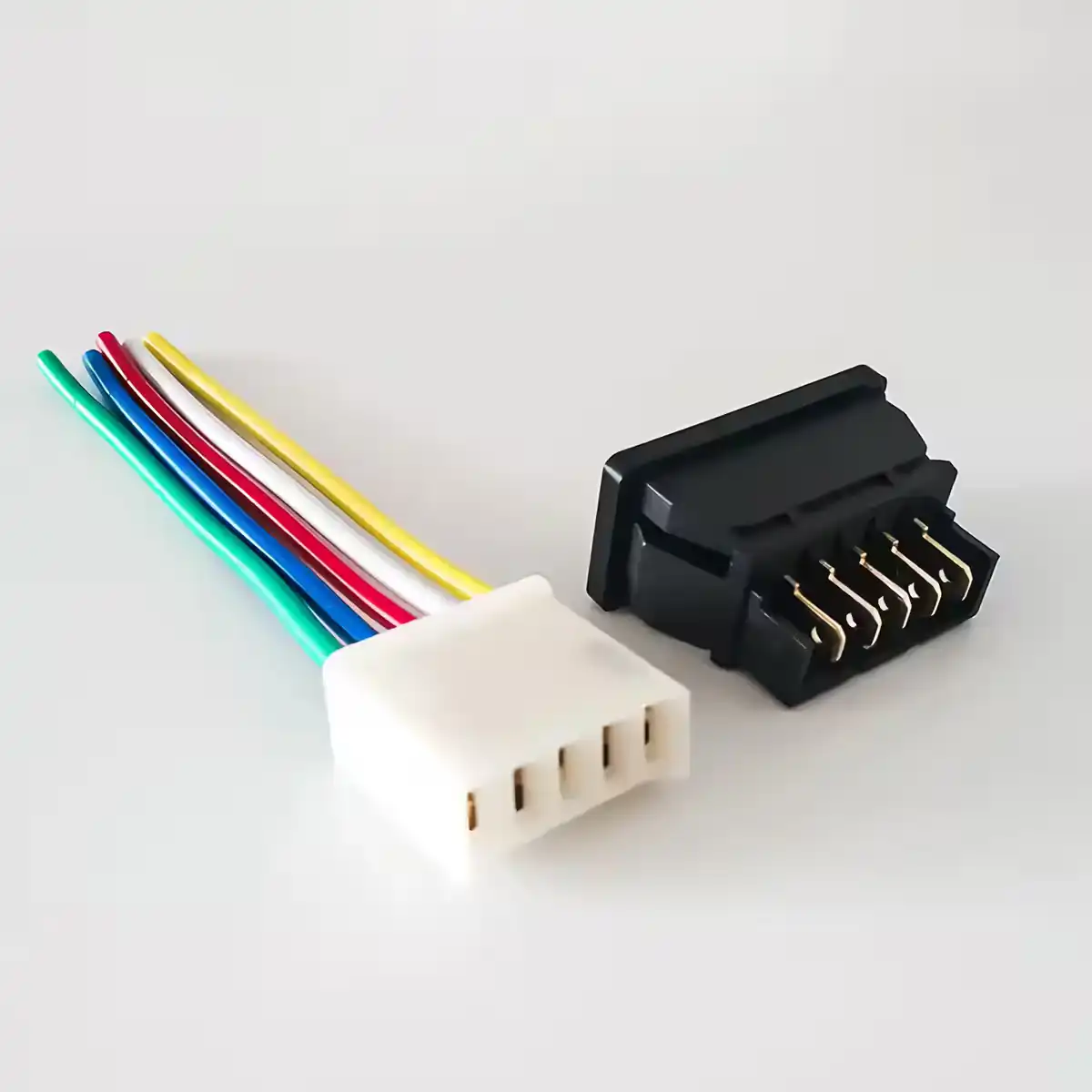

- 1 × 5pinový připojovací konektor
Často kladené dotazy
Mohu tímto přepínačem ovládat lineární pohon přímo?
Ano. Toto je jedno z nejčastějších využití. Přepínač funguje s jakýmkoliv DC lineárním pohonem do 20A při 12V nebo 24V — např. u antén, otevírání dveří, polohovatelných lůžek či zvedacích mechanismů.
Co se stane, když překročím proud 20A?
Kontakty se mohou přehřát a přepínač se poškodí. Pokud váš motor při rozběhu odebírá více než 20A, použijte výkonové relé ovládané tímto přepínačem — přepínač pak bude sloužit pouze jako ovládací prvek, nikoliv jako hlavní spínač zátěže.
Potřebuji ochranné diody?
U výkonnějších indukčních motorů (nad 5–10 A) doporučujeme instalovat ochranné diody paralelně ke svorkám motoru. Ochráníte tím kontakty přepínače před elektrickým obloukem při každém sepnutí.
Jak dlouho trvá montáž do panelu?
Méně než 10 minut. Stačí vyříznout otvor, vložit přepínač, zapojit vodiče do 5pinového konektoru a je hotovo. Nepotřebujete páječku ani speciální nářadí.
