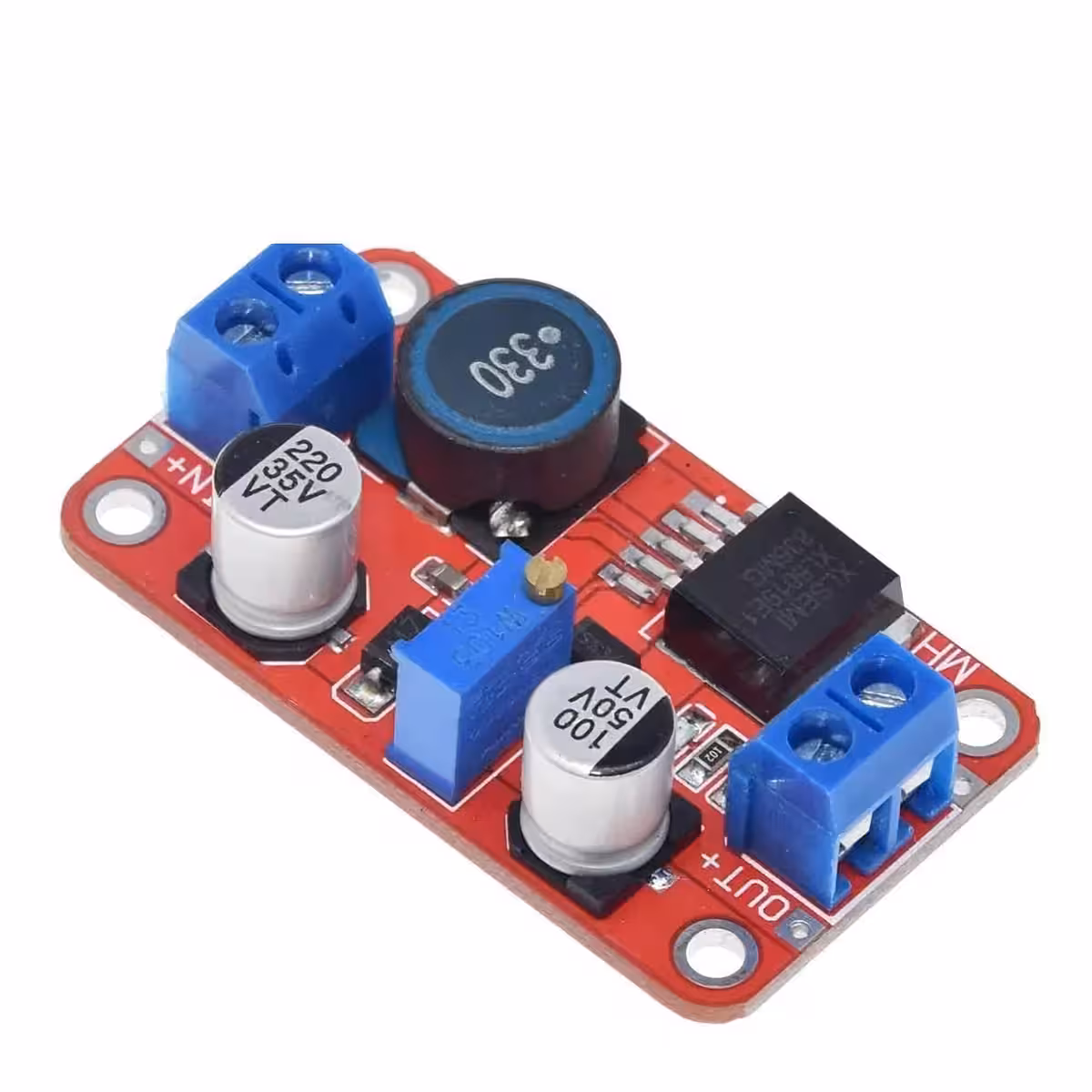

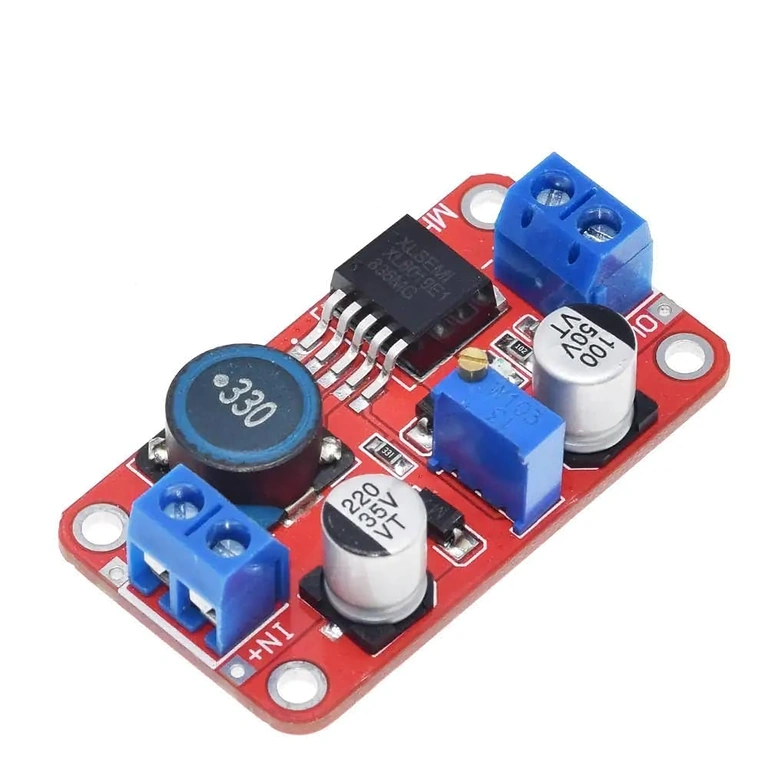

DC-DC step-up měnič XL6019 – Efektivní zvýšení napětí pro vaše elektronické projekty
Potřebujete stabilních 12 V z 3,7V baterie? Nebo chcete efektivně využít solární panel s proměnlivým napětím? DC-DC boost měnič XL6019 je přesně to, co hledáte. Tento modul spolehlivě převede jakékoli vstupní napětí v rozsahu 3 V až 35 V na regulovatelný výstup od 5 V do 40 V, a to s vysokou účinností až 94 %. Minimální ztráty energie a nízké zahřívání při běžné zátěži jsou samozřejmostí.
Poznámka: Jedná se o step-up (boost) měnič, výstupní napětí musí být vždy vyšší než vstupní. Pro stabilní provoz doporučujeme rozdíl napětí alespoň 1,5 V.
Hlavní přednosti modulu:
- Vysoká účinnost až 94 % — minimální energetické ztráty; při zátěži do 10 W není nutný chladič.
- Maximální proud 5 A — dostatečný výkon pro menší motory, LED pásky nebo více modulů současně (pro dlouhodobý provoz bez chlazení doporučujeme proud do 2,5 A).
- Široký rozsah vstupu 3 V–35 V — ideální pro Li-Pol články (3,7 V), 2–3 tužkové baterie, solární panely nebo 12V/24V autozásuvky.
- Přesná regulace ±0,5 % — stabilní napětí důležité pro citlivé mikrokontroléry a audio obvody.
- Nízké zvlnění pod 100 mV — spínací frekvence 220 kHz minimalizuje elektromagnetické rušení.
- Integrované ochrany — ochrana proti nadproudu a přehřátí chrání modul i připojené zařízení.

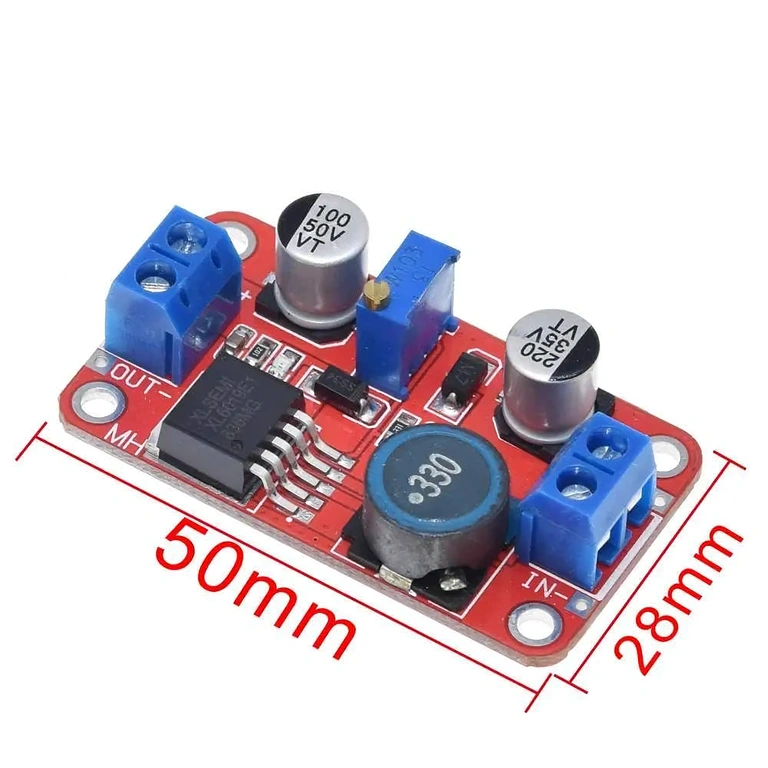

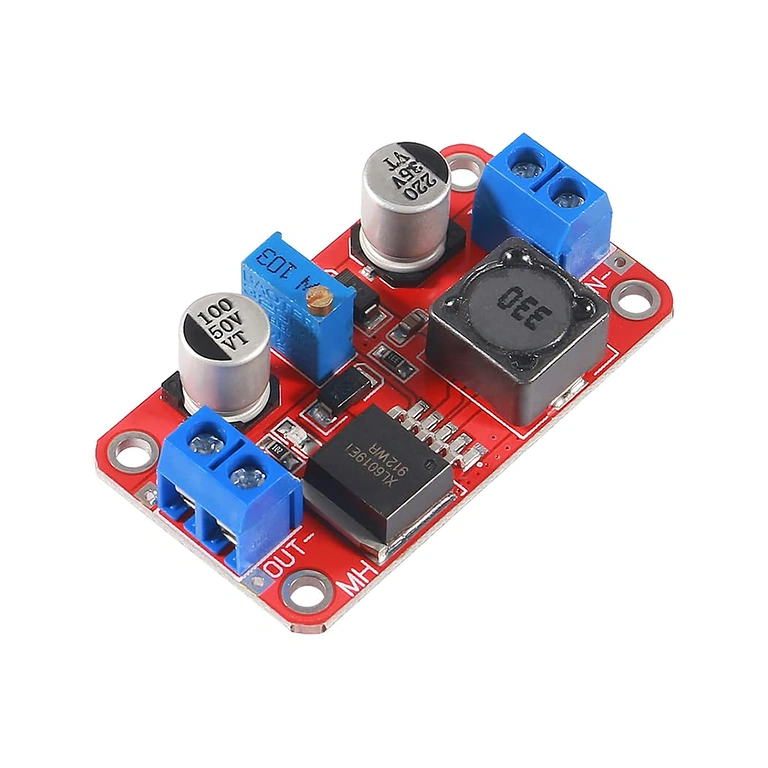

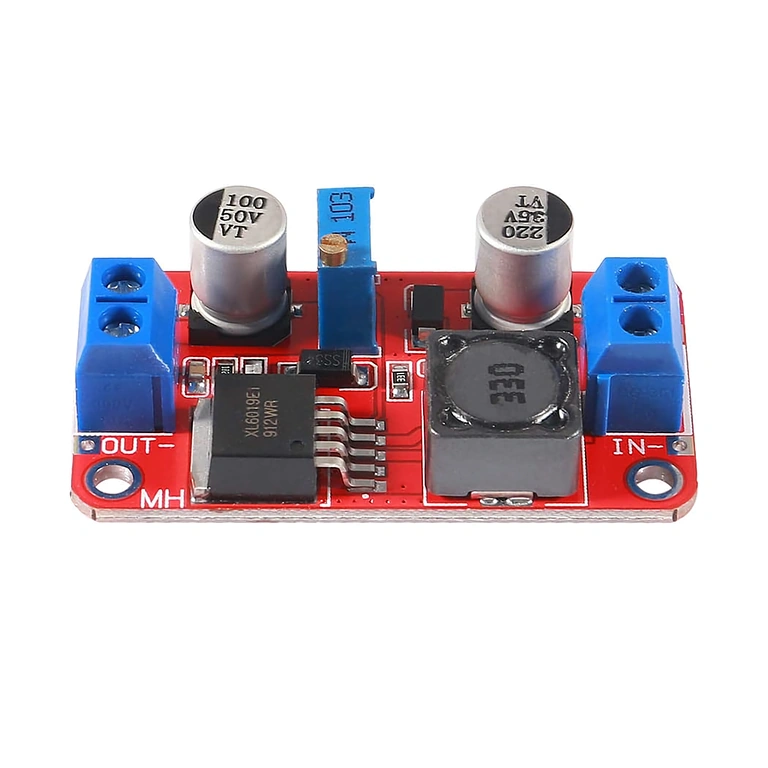

- Kompaktní rozměry: 50 × 28 × 13 mm — snadno jej integrujete do jakéhokoli DIY projektu či krabičky.
Technické detaily a výkon

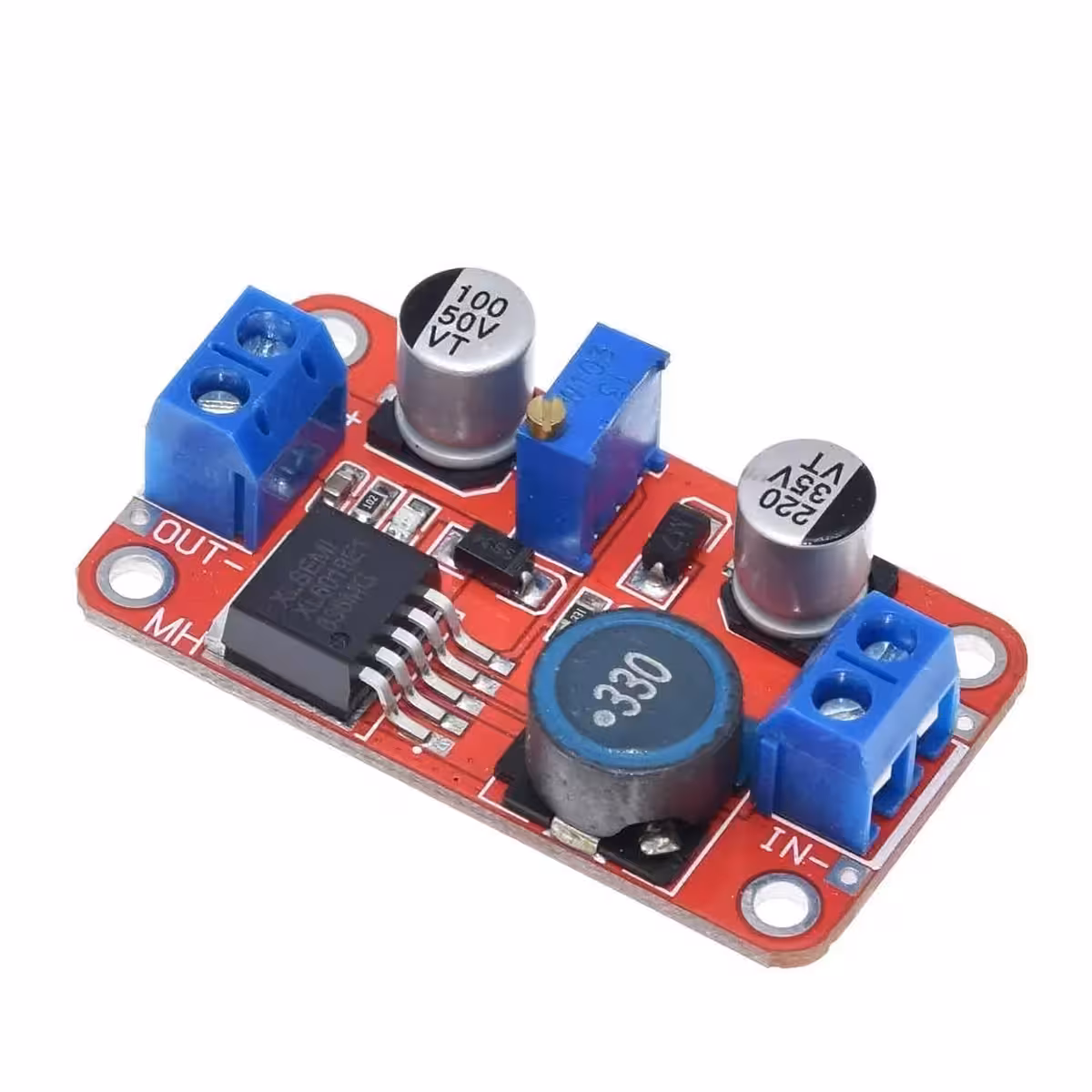

Srdcem modulu je integrovaný obvod XL6019 s vestavěným výkonovým MOSFETem. Toto řešení snižuje počet externích součástek, omezuje rušení a zvyšuje efektivitu oproti modulům s externím tranzistorem. Díky kvalitní cívce a SMD komponentům je výstupní zvlnění udrženo pod 100 mV, což je klíčové pro napájení Arduina, DAC převodníků nebo přesných senzorů.
Spínací frekvence 220 kHz umožňuje použití menších pasivních součástek a zajišťuje rychlou odezvu na změny zátěže. Pokud plánujete odebírat výkon nad 10 W, doporučujeme na MOSFET osadit chladič a zajistit proudění vzduchu. Modul je navržen pro provoz v teplotách od -40 °C do +85 °C, takže obstojí i v náročnějších podmínkách.
| Parametr | Hodnota |
|---|---|
| Vstupní napětí | 3 V – 35 V (max. 40 V) |
| Výstupní napětí | 5 V – 40 V (max. 45 V) |
| Maximální výstupní proud | 5 A (doporučeno trvale max. 2,5 A bez chlazení) |
| Účinnost | až 94 % |
| Spínací frekvence | 220 kHz |
| Zvlnění výstupu | < 100 mV |
| Přesnost regulace | ±0,5 % |
| Ochrany | nadproudová, tepelná |
| Provozní teplota | -40 °C ~ +85 °C |
| Rozměry | 50 mm × 28 mm × 13 mm |
| Typ měniče | Boost (Step-Up) DC-DC |

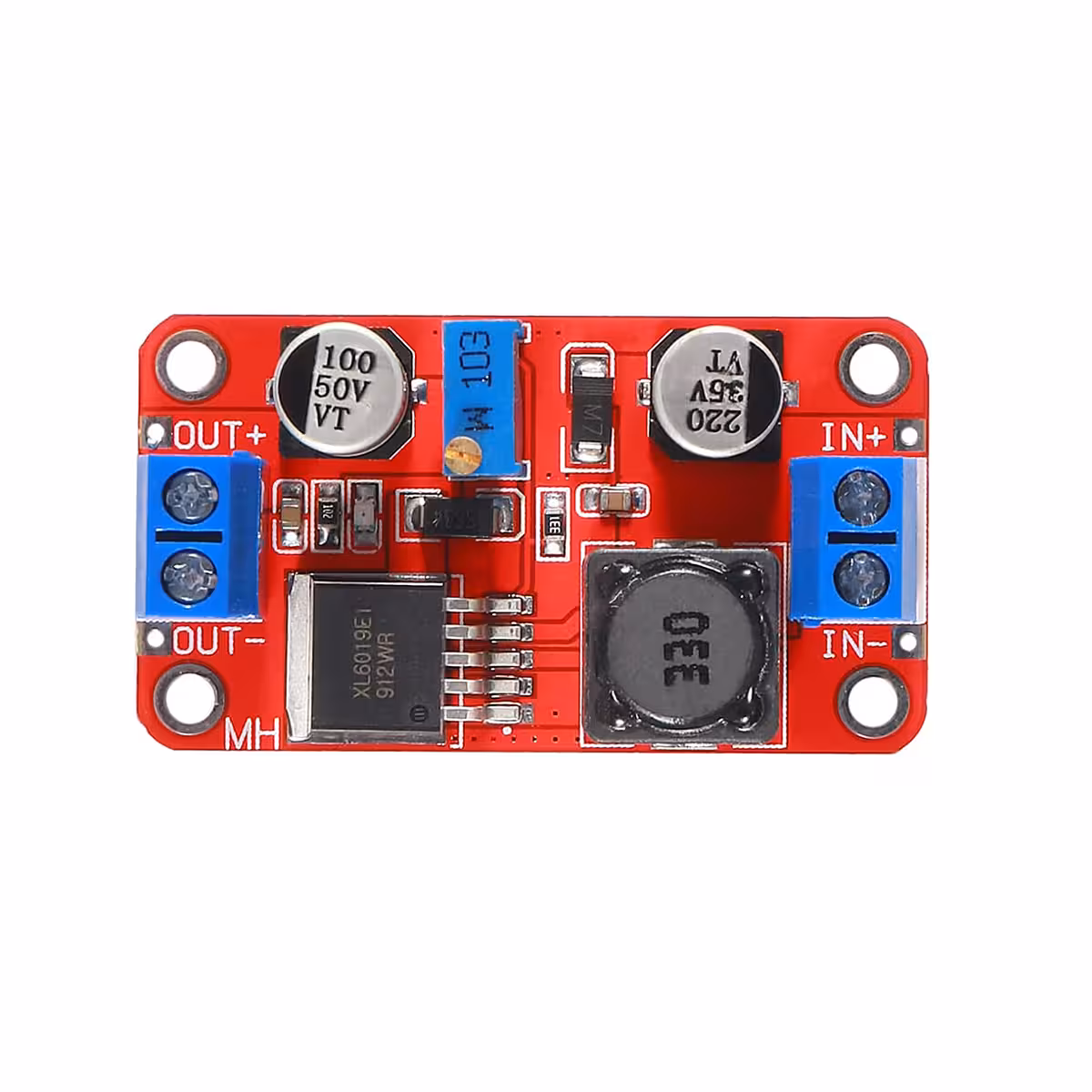

Návod k použití

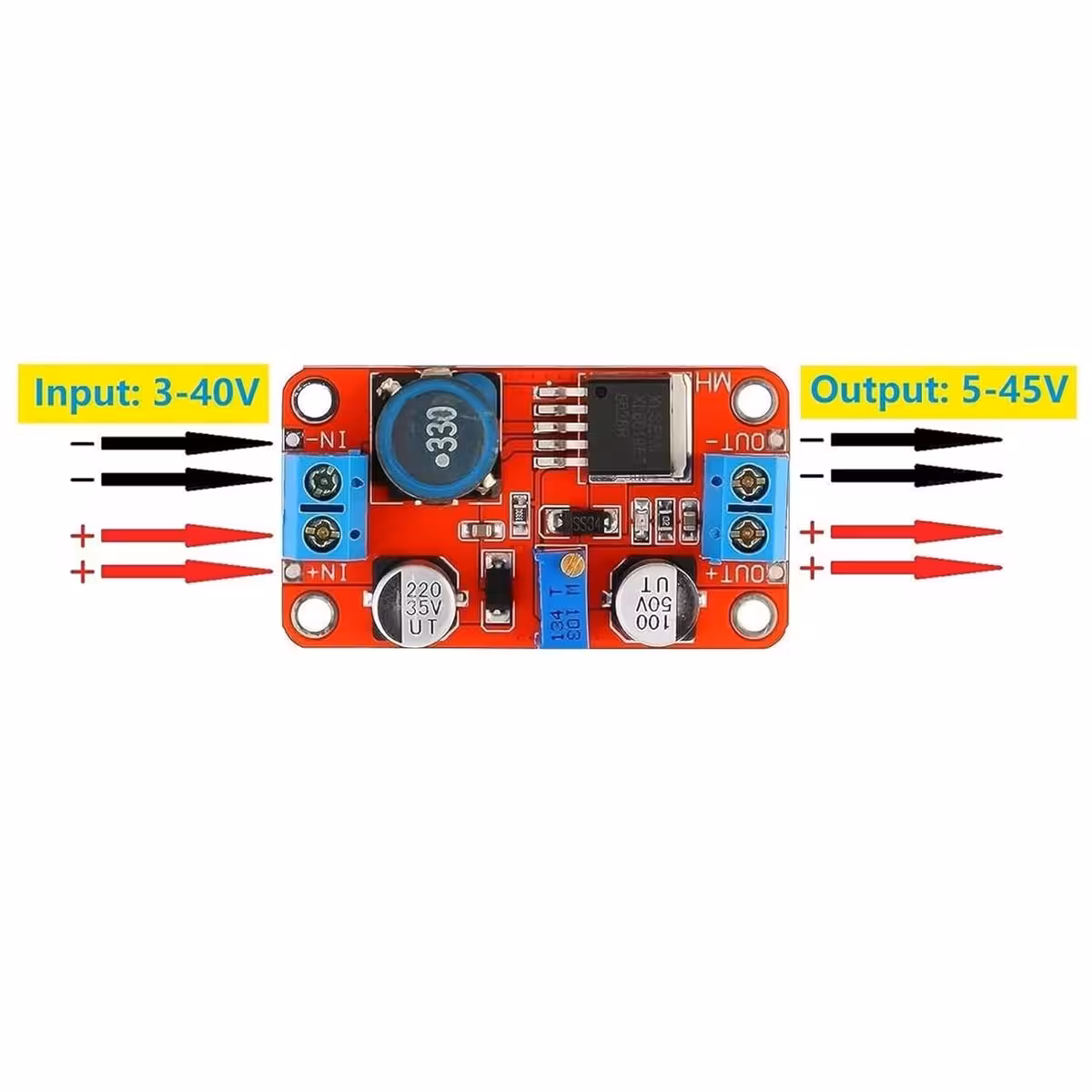

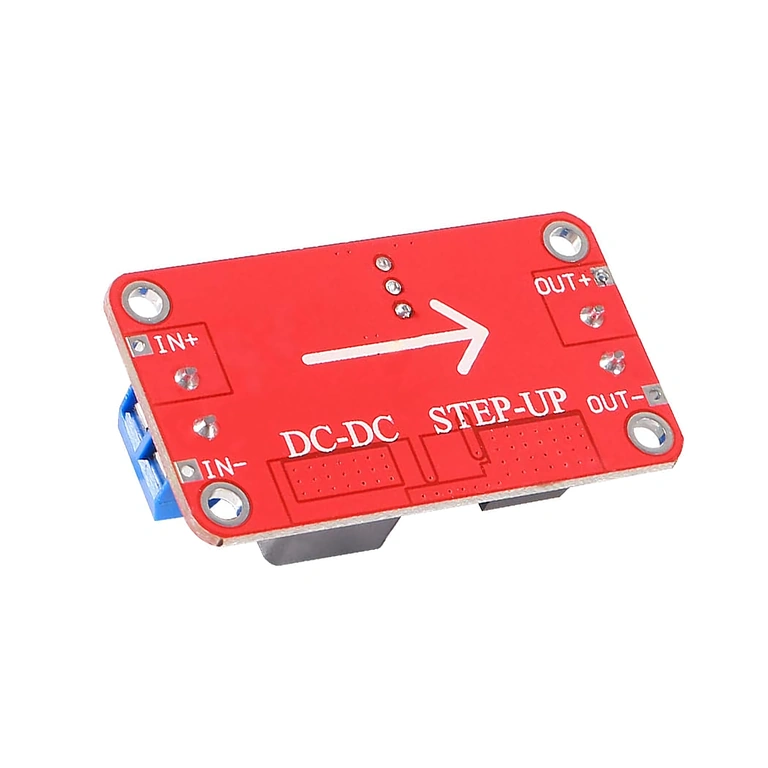

- Připojení napájení: Připojte zdroj stejnosměrného napětí (3–35 V) na vstupní svorky (IN+ a IN–). Indikační LED dioda potvrdí správné napájení.
- Nastavení výstupu: Před připojením zátěže připojte multimetr na výstupní svorky (OUT+ a OUT–) a změřte aktuální napětí.
- Regulace: Otáčením trimru (potenciometru) nastavte požadované napětí. Otáčení po směru hodinových ručiček napětí zvyšuje, proti směru snižuje. Provádějte pomalu a průběžně kontrolujte hodnotu na multimetru.
- Diference napětí: Pro správnou funkci musí být výstupní napětí nastaveno minimálně o 1,5 V výše, než je napětí vstupní.
- Připojení zátěže: Po nastavení požadovaného napětí připojte spotřebič. Při výkonu nad 10 W zajistěte chlazení MOSFETu.
Obsah balení
- 1x DC-DC boost měnič XL6019
Často kladené dotazy
Mohu měnič použít pro napájení 12V zařízení z 5V baterie?
Ano, bez problémů. Počítejte však s tím, že při účinnosti cca 90 % bude odběr z 5V zdroje zhruba 2,5násobný oproti výstupnímu proudu. Ujistěte se, že váš 5V zdroj má dostatečnou proudovou rezervu.
Lze modul použít k nabíjení Li-Ion baterií?
Modul dokáže poskytnout potřebné napětí (např. 4,2 V nebo 8,4 V), ale neobsahuje nabíjecí logiku (BMS). Pro nabíjení baterií použijte dedikovaný nabíjecí modul (např. TP4056) zapojený za tento měnič.
Je modul vhodný pro solární panely?
Ano, je to velmi častá aplikace. Měnič stabilizuje kolísavé napětí panelu (3–35 V) na pevnou hodnotu potřebnou pro nabíjení nebo napájení elektroniky.
Proč napětí při vysoké zátěži kolísá?
Při proudech blížících se 5 A se zvyšuje zvlnění. Pro vyšší stabilitu doporučujeme přidat na výstup elektrolytický kondenzátor (470–1000 µF) a zajistit chlazení MOSFETu.
Funguje i s jedním Li-Pol článkem (3,7 V)?
Ano, minimální vstupní napětí je 3 V, takže 3,7V Li-Pol článek nebo 2–3 tužkové baterie v sérii jsou pro provoz ideální.
