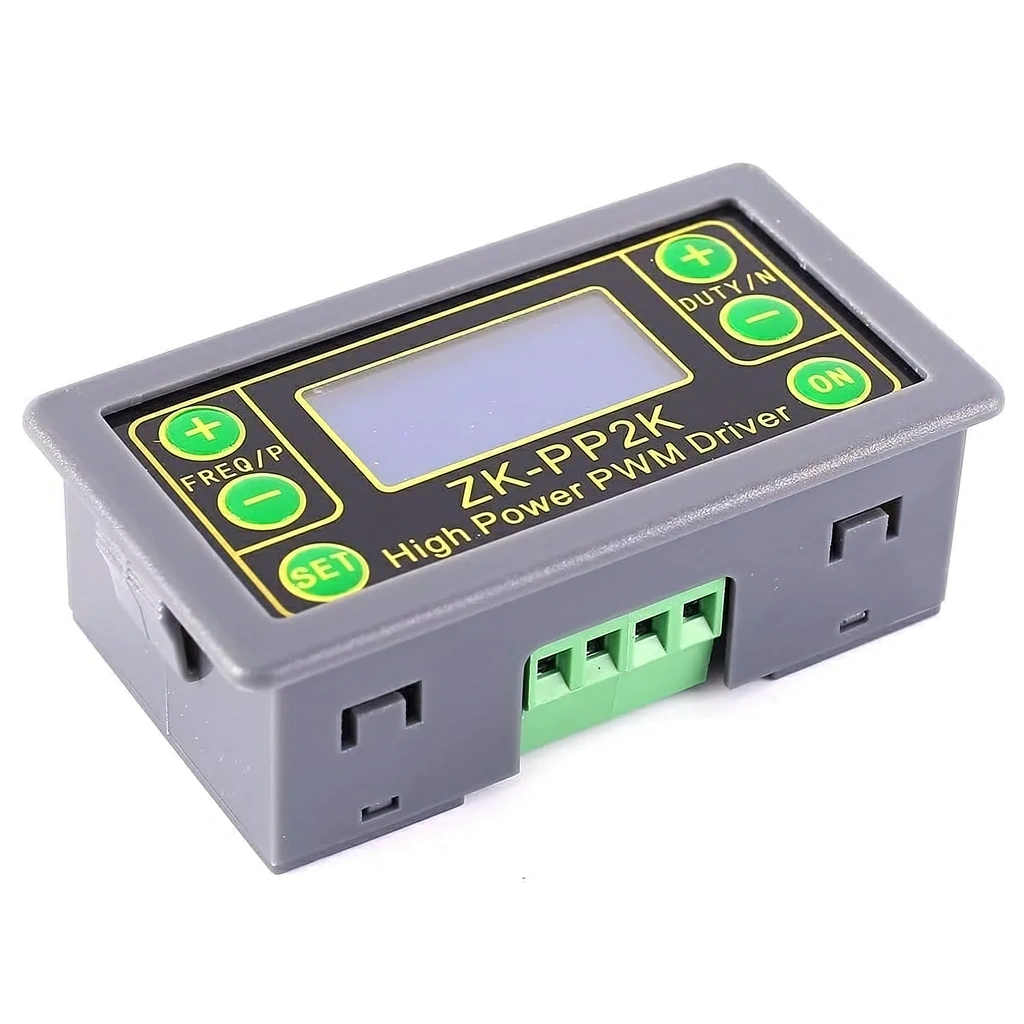

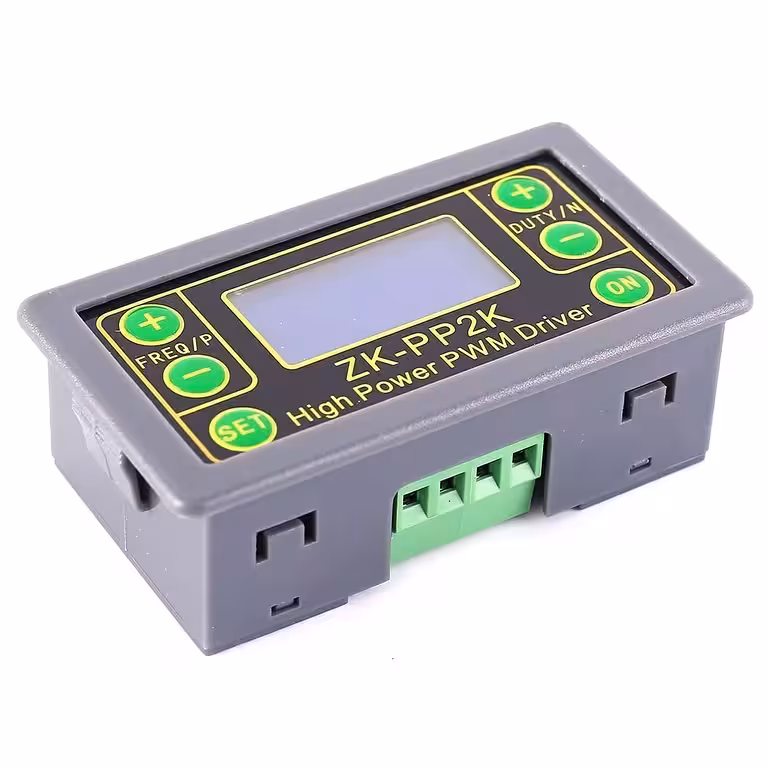

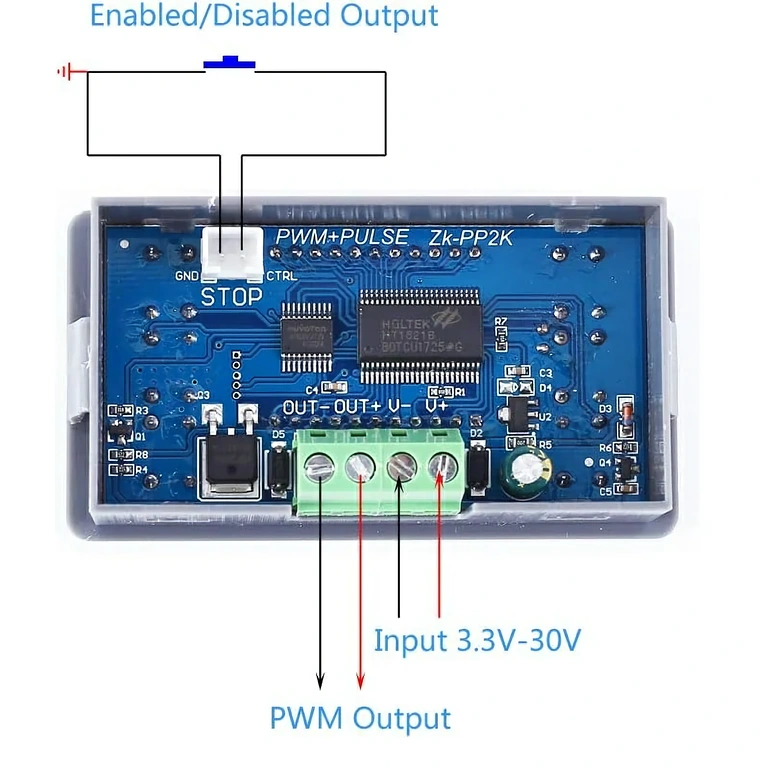

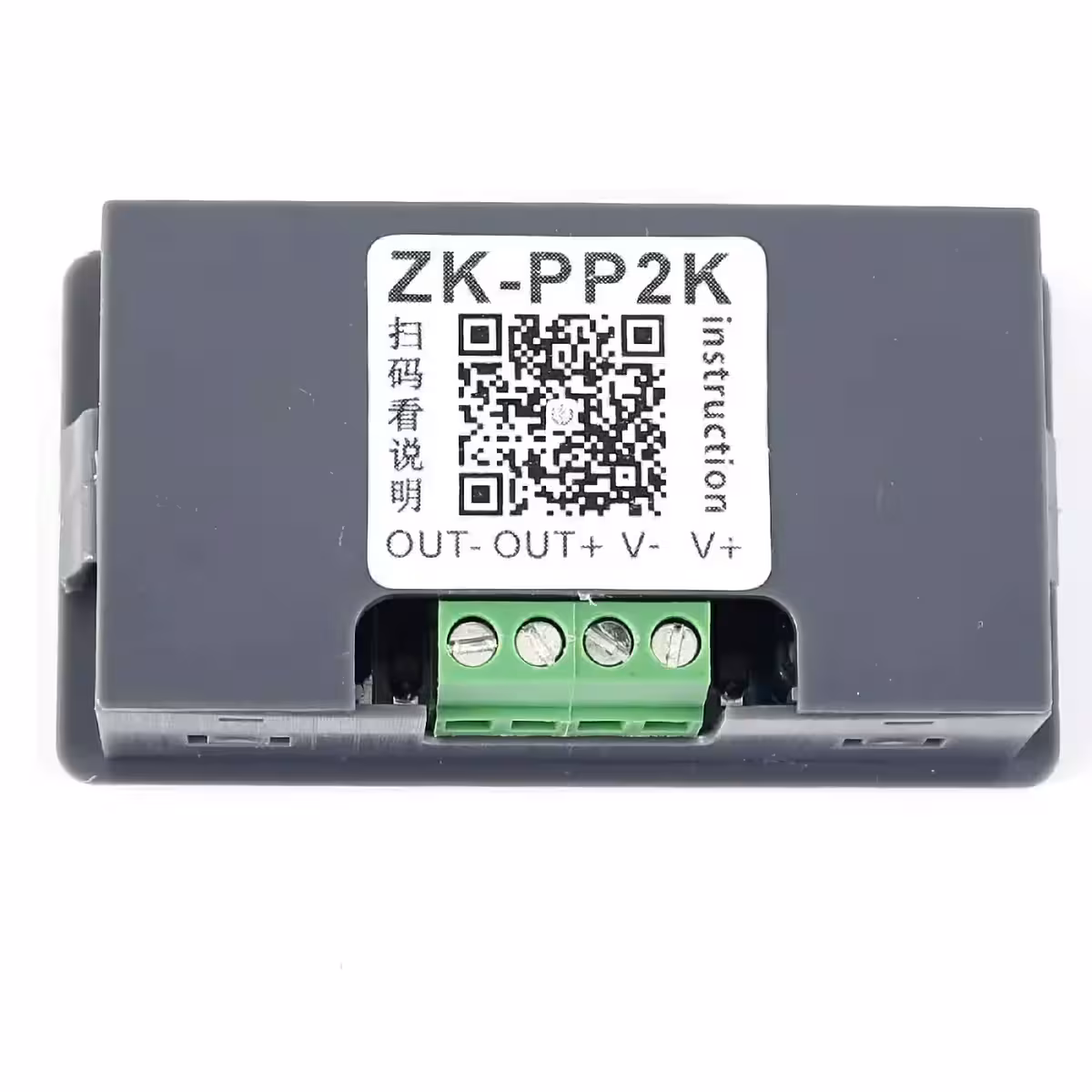

PWM regulátor 5V–24V 8A — kompletní kontrola frekvence, impulsů a otáček v jednom modulu
Potřebujete regulovat otáčky motoru, generovat přesný signál nebo automatizovat časované sekvence? Tento PWM regulátor 5V–24V 8A zvládne vše bez nutnosti programování, počítače či složitého nastavování. Díky dvěma provozním režimům — PWM a PULSE — je ideálním pomocníkem pro vše od rychlého prototypování až po průmyslové automatizační úlohy.
Poznámka: Modul podporuje napájecí napětí v rozsahu 3,3V–30V DC. Pro spolehlivé řízení motorů a dalších zátěží doporučujeme využívat nominální rozsah 5V–24V při dodržení maximálního výstupního proudu 8A.
Proč zvolit právě tento model? (Klíčové výhody):
- Nastavitelná frekvence 1Hz–150KHz — od pomalých časových cyklů až po vysokorychlostní signály pro řízení střídavých (brushless) motorů nebo nízkoúrovňové RF aplikace.
- Střída (Duty cycle) 0–100 % s jemným krokem — umožňuje plynulou regulaci od úplného vypnutí až po plný výkon.
- Cyklický časovač s přesností 0,001 s — snadno nastavíte dobu sepnutí (ON), dobu vypnutí (OFF), zpoždění startu a přesný počet impulsů (1–9999 nebo nekonečno).
- Výstupní proud až 8A — dostatečný výkon pro středně velké DC motory, 12V/24V elektroventily nebo LED pásky s příkonem až 192W při 24V.

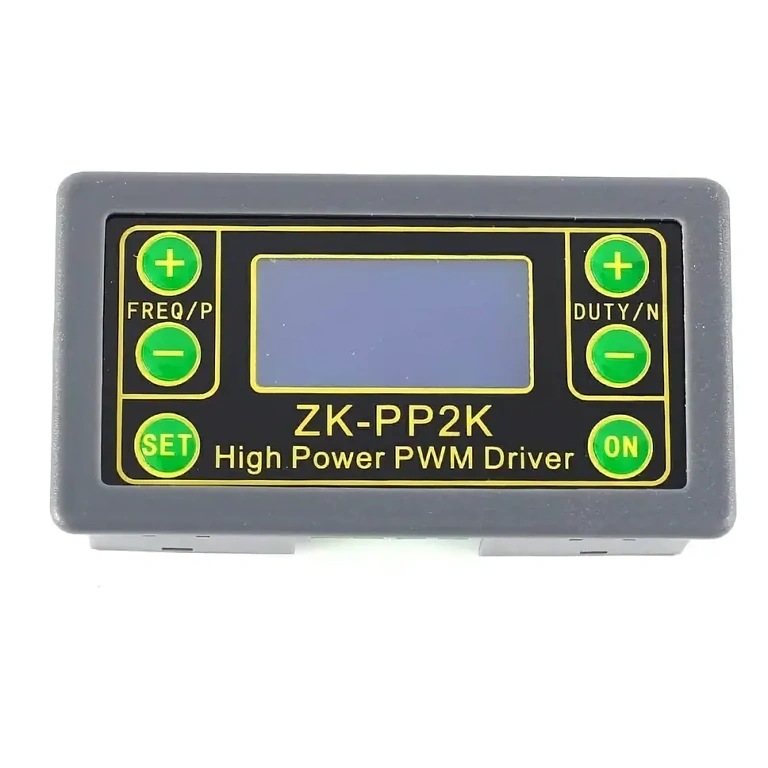

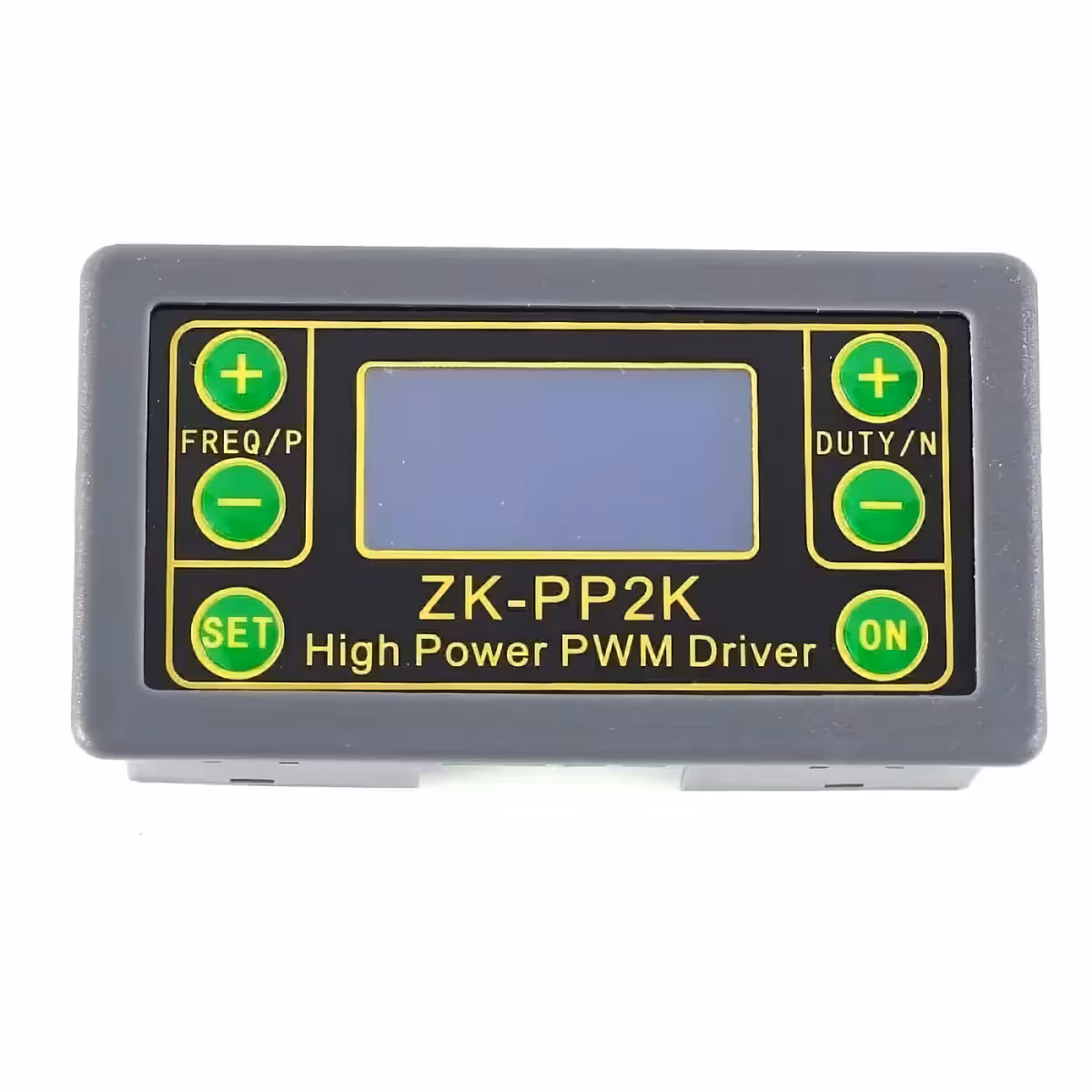

- Přímé ovládání bez PC — vše nastavíte pomocí dedikovaných tlačítek a integrovaného LCD displeje. Žádné ovladače ani knihovny nejsou potřeba.
- Neenergetická paměť — po restartu si modul pamatuje poslední nastavení, takže nemusíte nic znovu programovat.
- Široký teplotní rozsah −20 °C až +85 °C — spolehlivý provoz v dílně, venkovním prostředí i v rozvaděčích.
Výkon a možnosti nastavení
V režimu PWM nastavujete nezávisle frekvenci a střídu — výstup zůstává trvale aktivní, což je ideální pro regulaci otáček DC motorů nebo stmívání LED osvětlení. V režimu PULSE definujete kompletní sekvenci: šířku kladného a záporného impulsu, zpoždění před startem a celkový počet cyklů. Po dokončení série se výstup automaticky vypne bez nutnosti zásahu obsluhy.

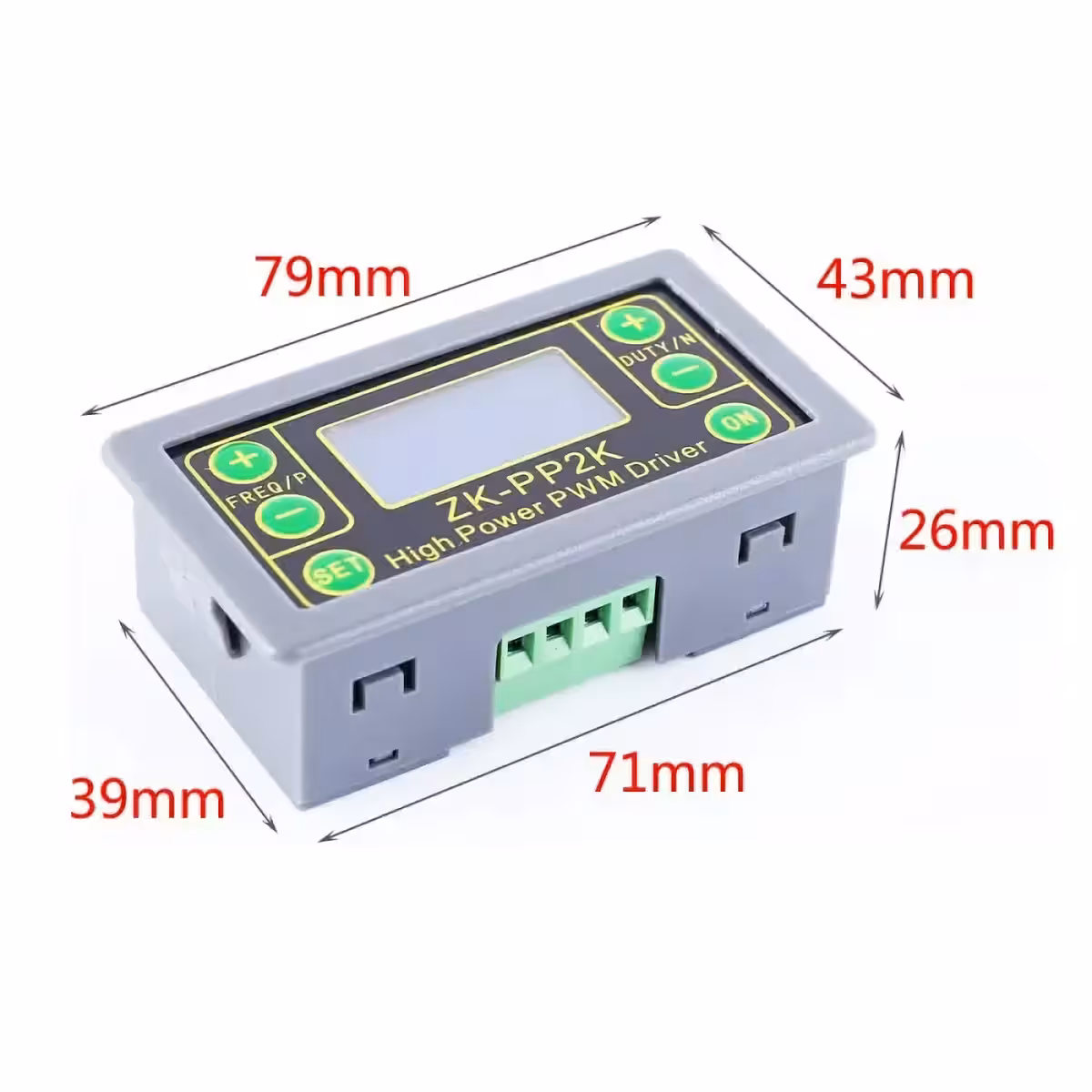

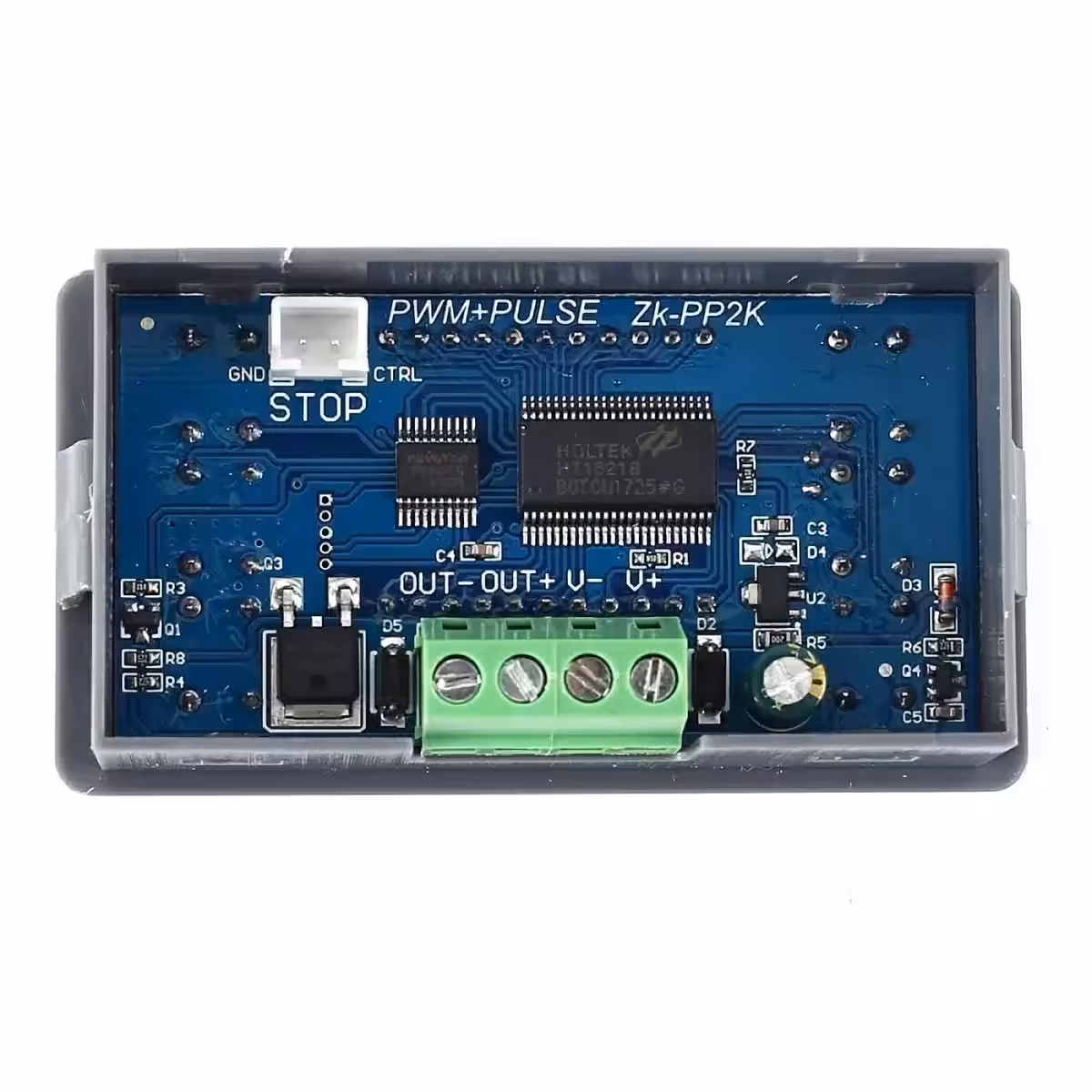

Mezi režimy přepnete dlouhým stiskem tlačítka SET, přičemž stav výstupu indikuje dioda OUT. Díky kompaktním rozměrům 79 × 43 × 26 mm modul snadno vestavíte do jakéhokoli ovládacího panelu či krabičky.
| Parametr | Hodnota / Detail |
|---|---|
| Napájecí napětí | 3,3V – 30V DC |
| Doporučené pracovní napětí | 5V – 24V DC |
| Maximální výstupní proud | 8A |
| Frekvenční rozsah PWM | 1Hz – 150KHz |
| Střída (Duty Cycle) | 0,00 % – 100 % |
| Šířka kladného / záporného impulsu | 0,000 s – 9999 s |
| Zpoždění startu | 0,000 s – 9999 s |
| Počet impulsů | 1 – 9999 nebo nekonečno (—-) |
| Provozní režimy | PWM (frekvence + střída) / PULSE (časovač + impulsy) |
| Provozní teplota | −20 °C až +85 °C |
| Provozní vlhkost | 0 % – 95 % RH (bez kondenzace) |
| Rozměry | 79 × 43 × 26 mm |

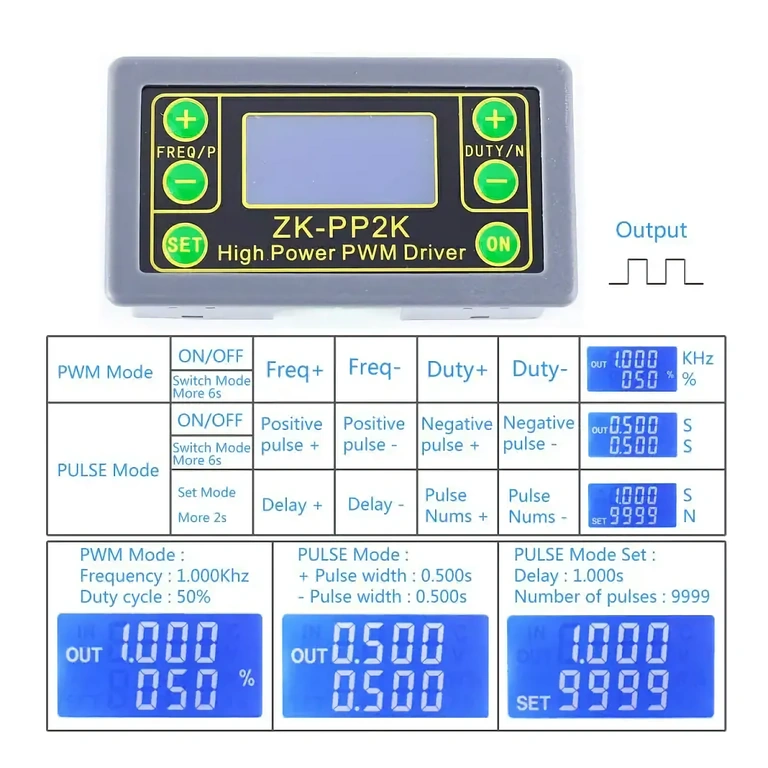

Návod k programování a použití

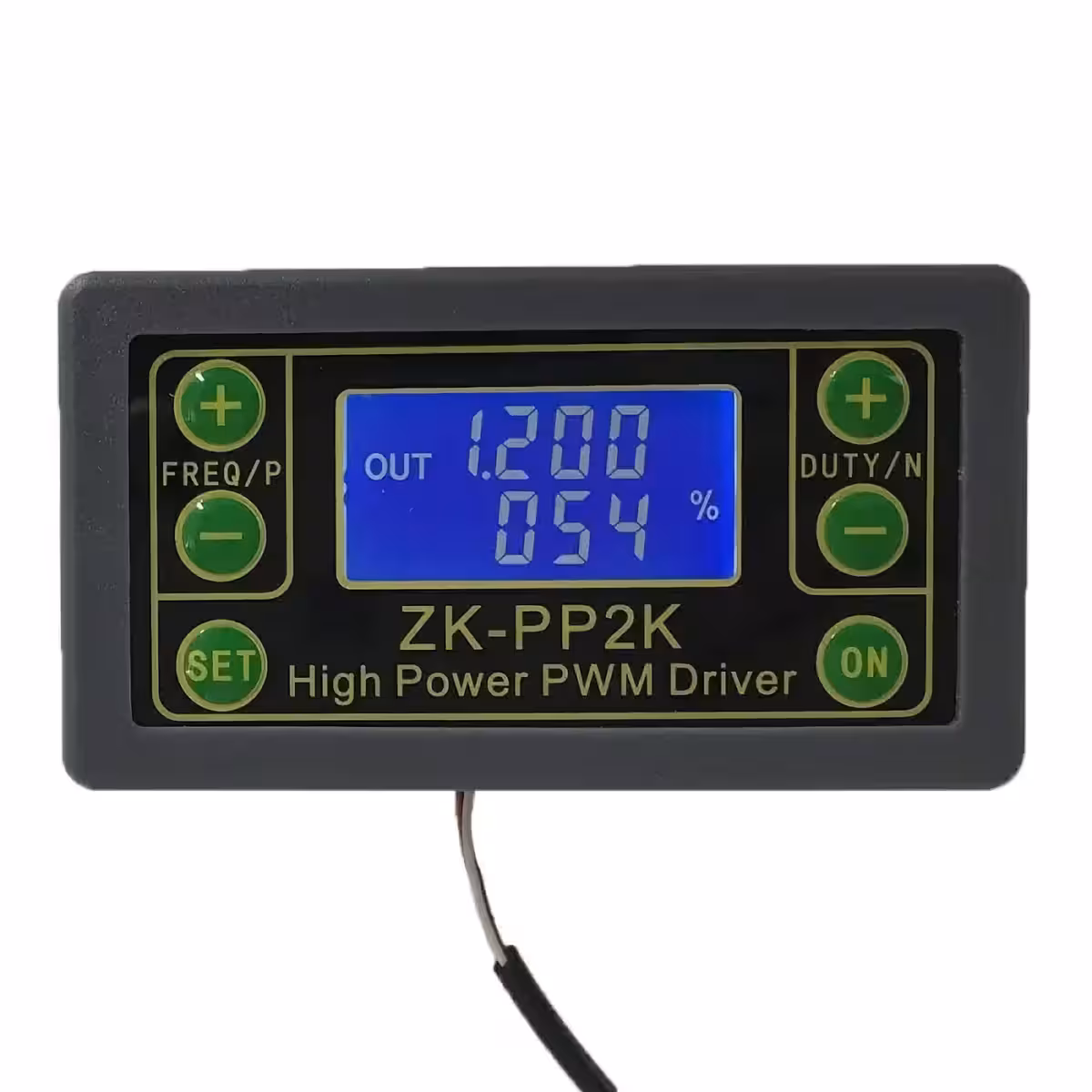

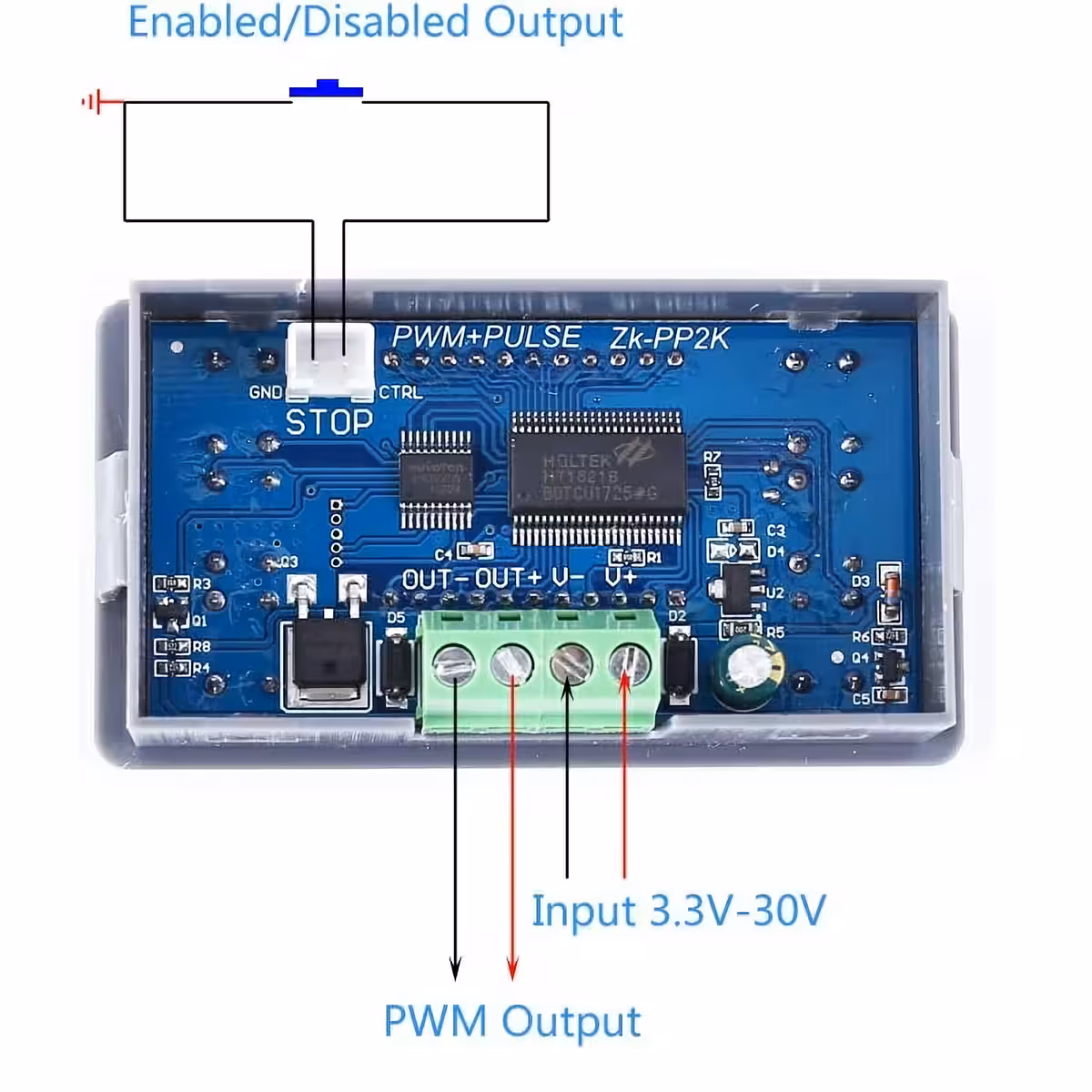

- Režim PWM (výchozí): Po zapnutí je modul v režimu PWM (zobrazuje symbol %). Tlačítky FREQ+/FREQ− nastavíte frekvenci (1Hz–150KHz) a tlačítky DUTY+/DUTY− střídu (0–100 %). Krátkým stiskem ON aktivujete výstup — indikátor OUT potvrdí sepnutí.
- Přepnutí do režimu PULSE: Podržte tlačítko SET po dobu cca 6 sekund. Symbol % zmizí, modul je nyní v režimu PULSE.
- Konfigurace impulsů (režim PULSE): Tlačítky P+/P− nastavíte šířku kladného impulsu a N+/N− šířku záporného impulsu (přesnost 0,001 s).
- Nastavení časovače a počtu impulsů: Podržte SET po dobu 2 sekund — v levém dolním rohu se zobrazí SET. Tlačítky P+/P− nastavíte zpoždění startu a N+/N− počet impulsů (hodnota —- znamená nekonečno).
- Spuštění časované sekvence: Krátce stiskněte ON — modul vyčká nastavené zpoždění, vygeneruje požadovaný počet impulsů a automaticky vypne výstup.
- Návrat do rozhraní PULSE: V podmenu časovače podržte SET po dobu 2 sekund.
- Návrat do režimu PWM: V režimu PULSE podržte SET po dobu cca 6 sekund.
Obsah balení
- 1x PWM regulátor / generátor signálu / časovač 5V–24V 8A
Často kladené dotazy
Lze ovládat DC motory přímo bez dalšího obvodu?
Ano. S výstupním proudem 8A modul přímo ovládá menší a střední DC motory. Pro velmi výkonné motory nebo vysoce indukční zátěže doporučujeme mezi modul a motor zařadit externí MOSFET driver nebo výkonové relé.
Jaký je praktický rozdíl mezi režimem PWM a PULSE?
Režim PWM generuje kontinuální signál — ideální pro regulaci otáček nebo stmívání LED. Režim PULSE nabízí plnou kontrolu nad sekvencí: počet impulsů, jejich délku a zpoždění. Využijete jej u elektroventilů, automatizovaných procesů nebo všude tam, kde potřebujete přesně počítat cykly.
Funguje pro RC serva na 50Hz?
Ano. Frekvenci lze nastavit od 1Hz, takže 50Hz je v rozsahu. Pro přesné řízení polohy použijte režim PULSE a nastavte šířku impulsu mezi 1 ms a 2 ms, což je standard pro většinu serv.
Ztratí se nastavení po odpojení napájení?
Nikoliv. Modul automaticky ukládá frekvenci, střídu, šířky impulsů i parametry časovače do interní paměti. Po opětovném zapnutí budou všechna nastavení zachována.
Lze použít jako stmívač pro RGB LED pásky?
Ano, pro jednobarevné 5V–24V pásky s odběrem do 8A. Pro RGB pásky je nutné použít jeden modul pro každý barevný kanál zvlášť, čímž získáte nezávislou regulaci každé barvy.
