Relé s dálkovým ovládáním 220V modul 2 bezdrátově ovládané relé řízené rádiem 433mhz

Zařízení je určeno pro bezdrátové ovládání spouštění a vypínání elektrických zařízení: garážových vrat, vjezdových bran, rolet, žaluzií, markýz, světel, ventilátorů, motorů, čerpadel, pohonů nebo většiny běžných zařízení. Jednotka také umožňuje aplikace v průmyslové automatizaci, zemědělství nebo domácí automatizaci.

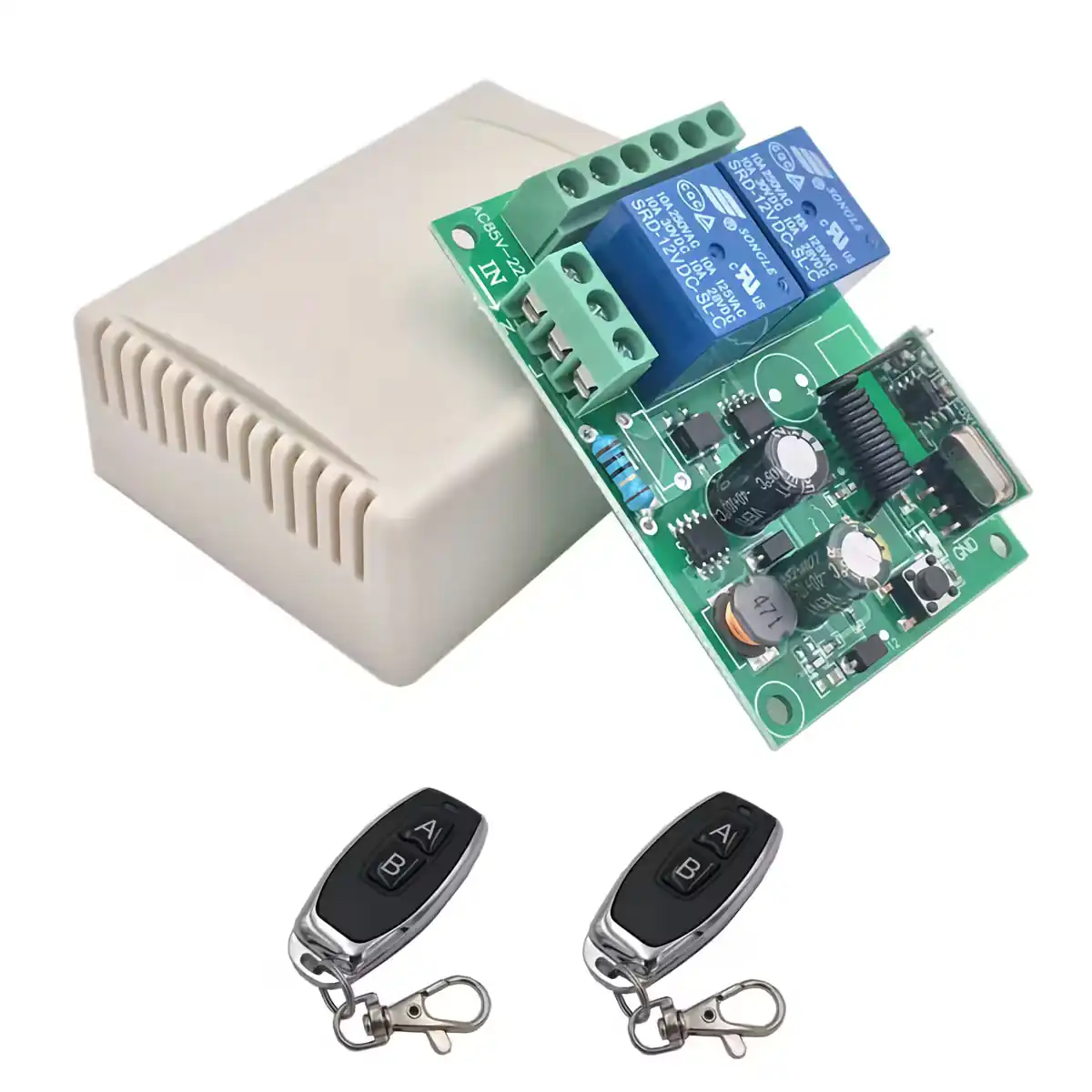

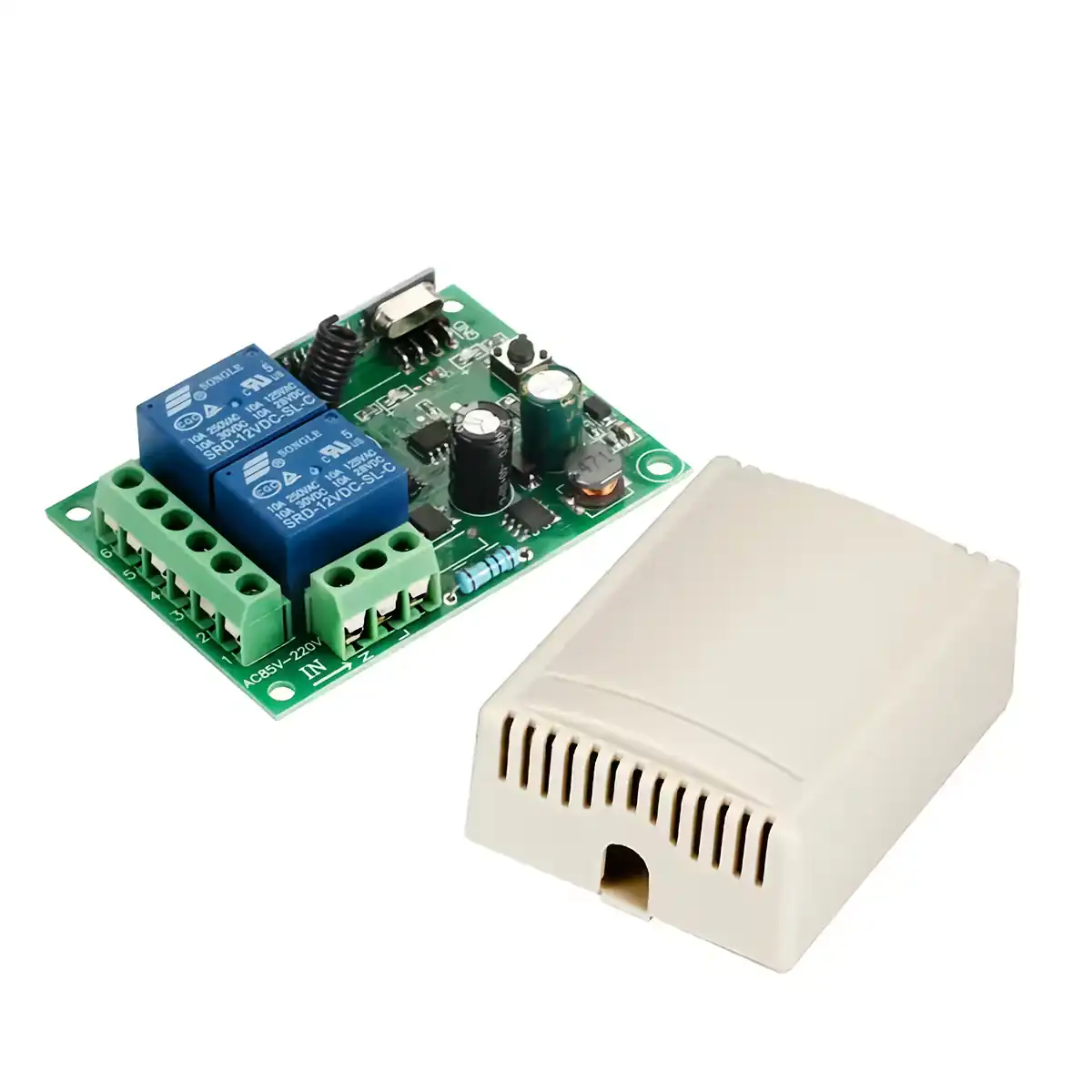

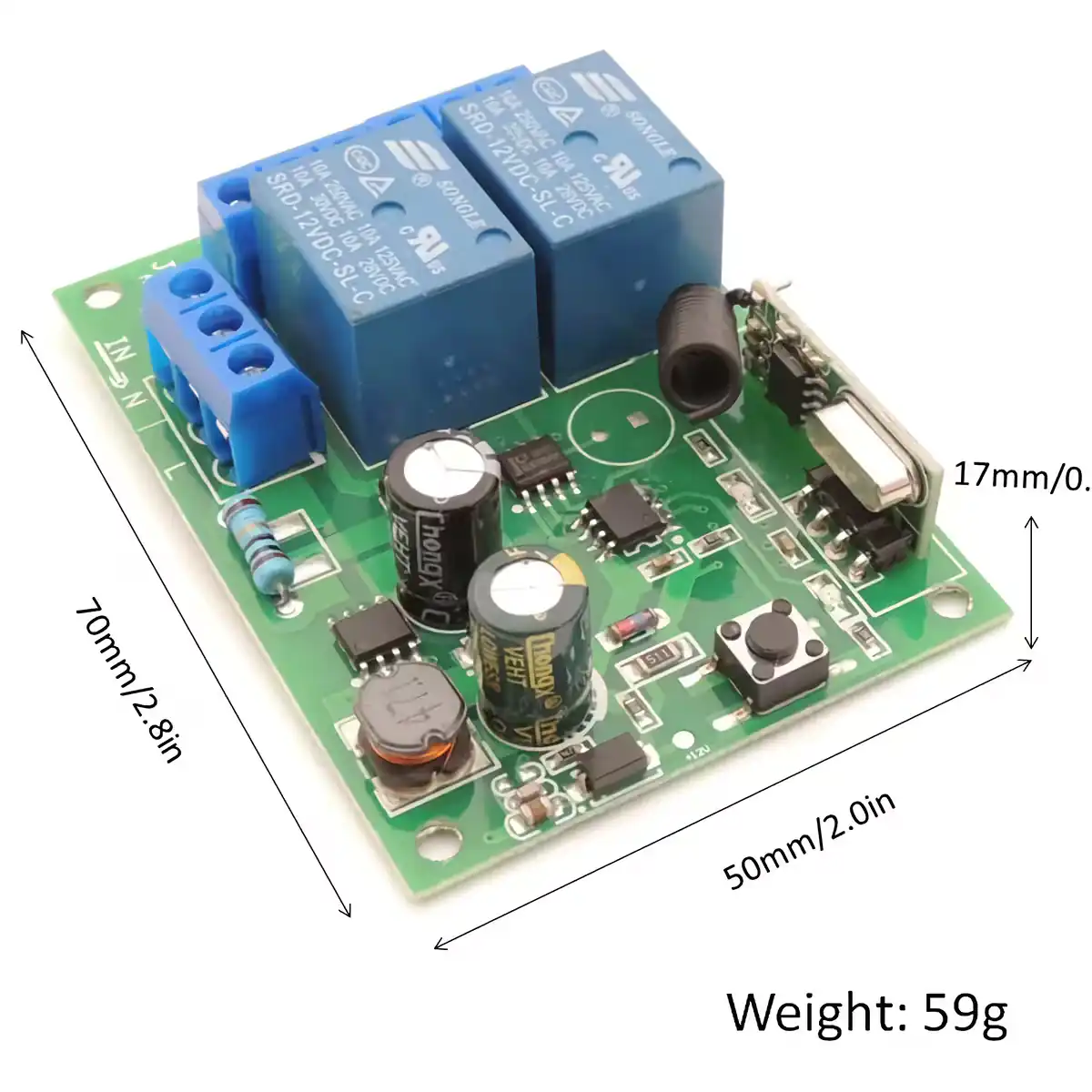

Zařízení obsahuje 2 vysílače (dálkové ovladače) a přijímač se 2 nezávislými relé.

Jde o nový typ chytrého přepínače, který dokáže na dálku ovládat jedno nebo více zařízení.
Přijímá pokročilý design elektronických obvodů se stabilním a spolehlivým výkonem, který zaručí dlouhé používání produktu.

Pracuje na frekvenci 433 MHz. Vzhledem k tomu, že je zařízení řízeno rádiem, pracuje v otevřeném prostoru až 70 m. Signál je velmi dobrý, může procházet stěnami, podlahami a dveřmi a ovládat přijímač z jakéhokoli místa na spolehlivou vzdálenost.

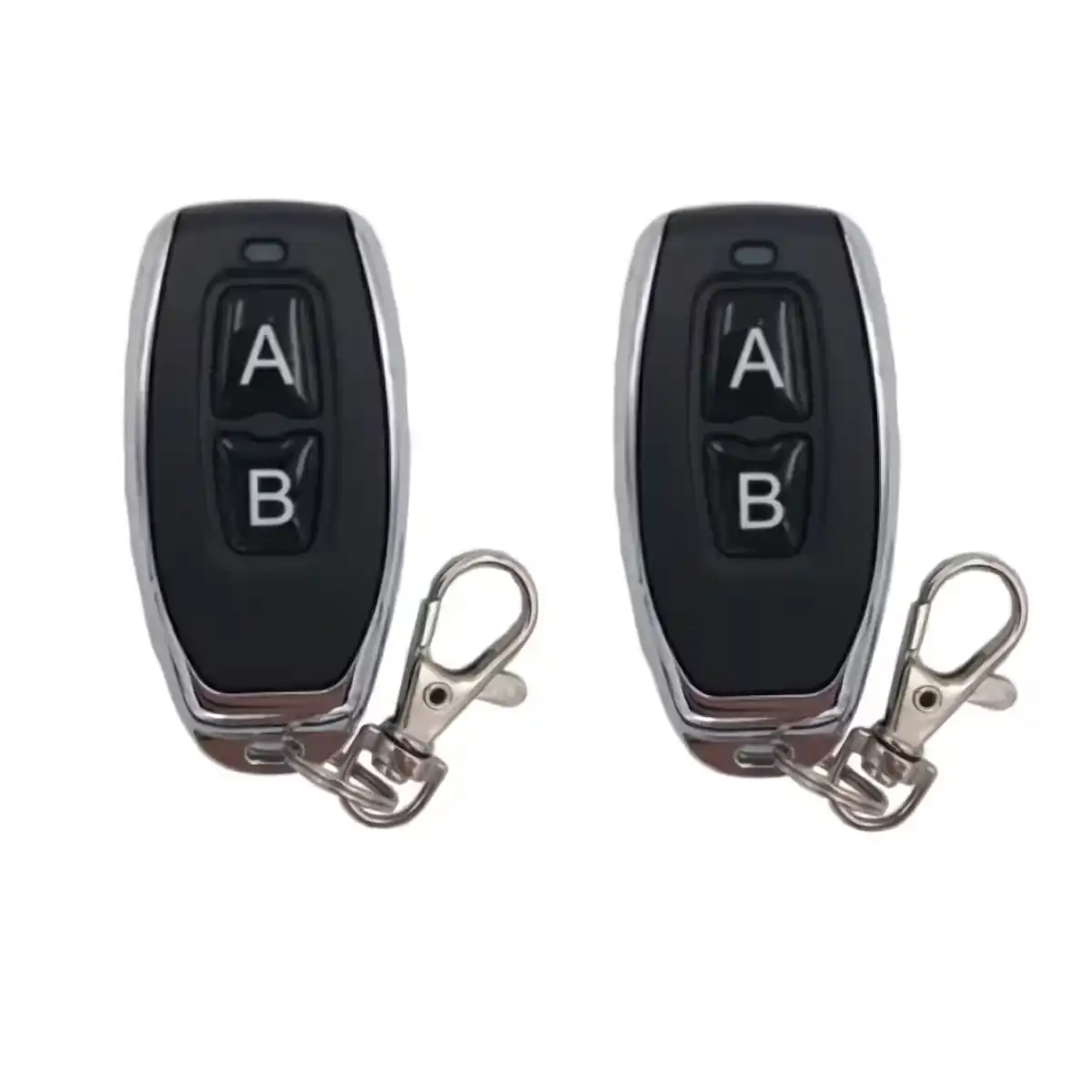

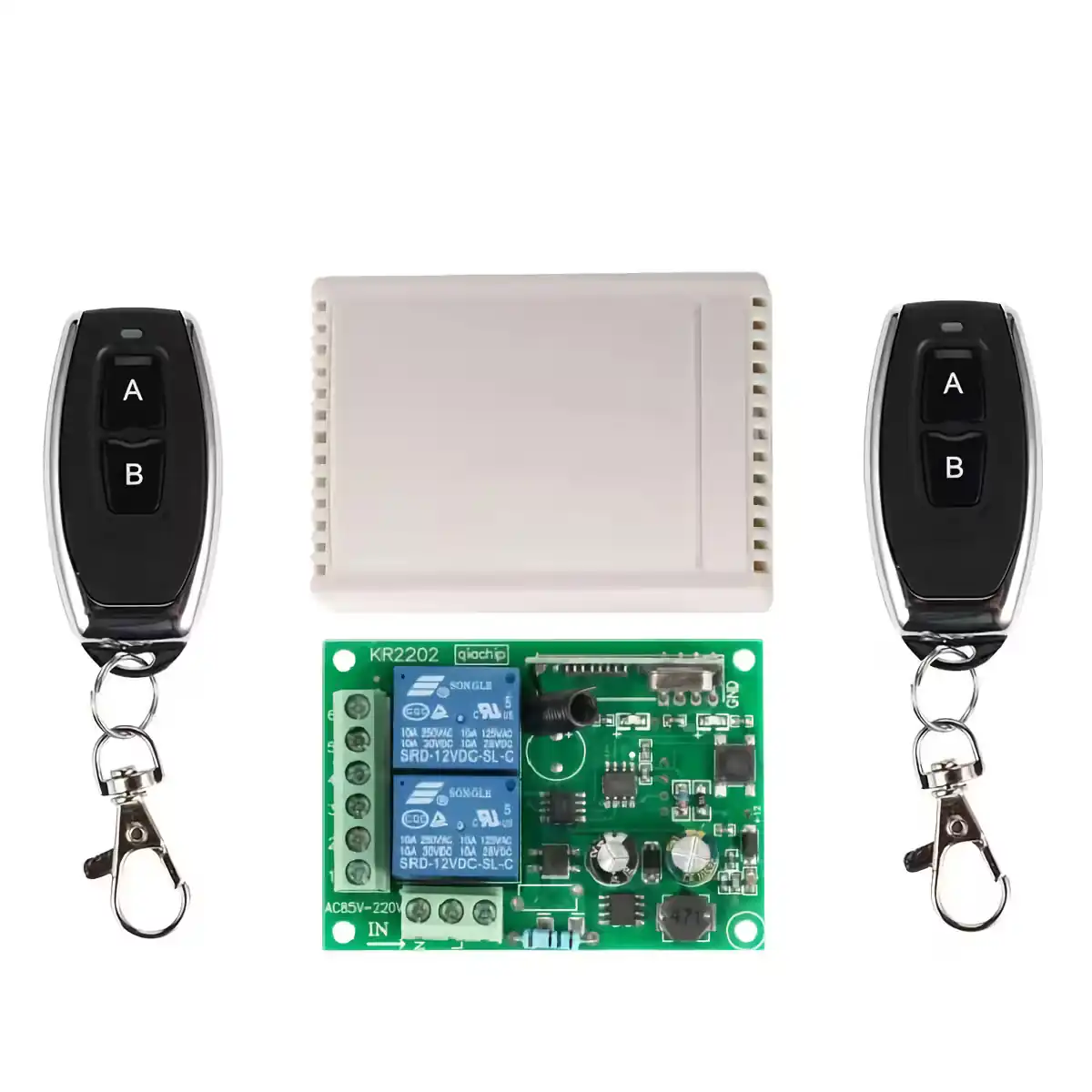

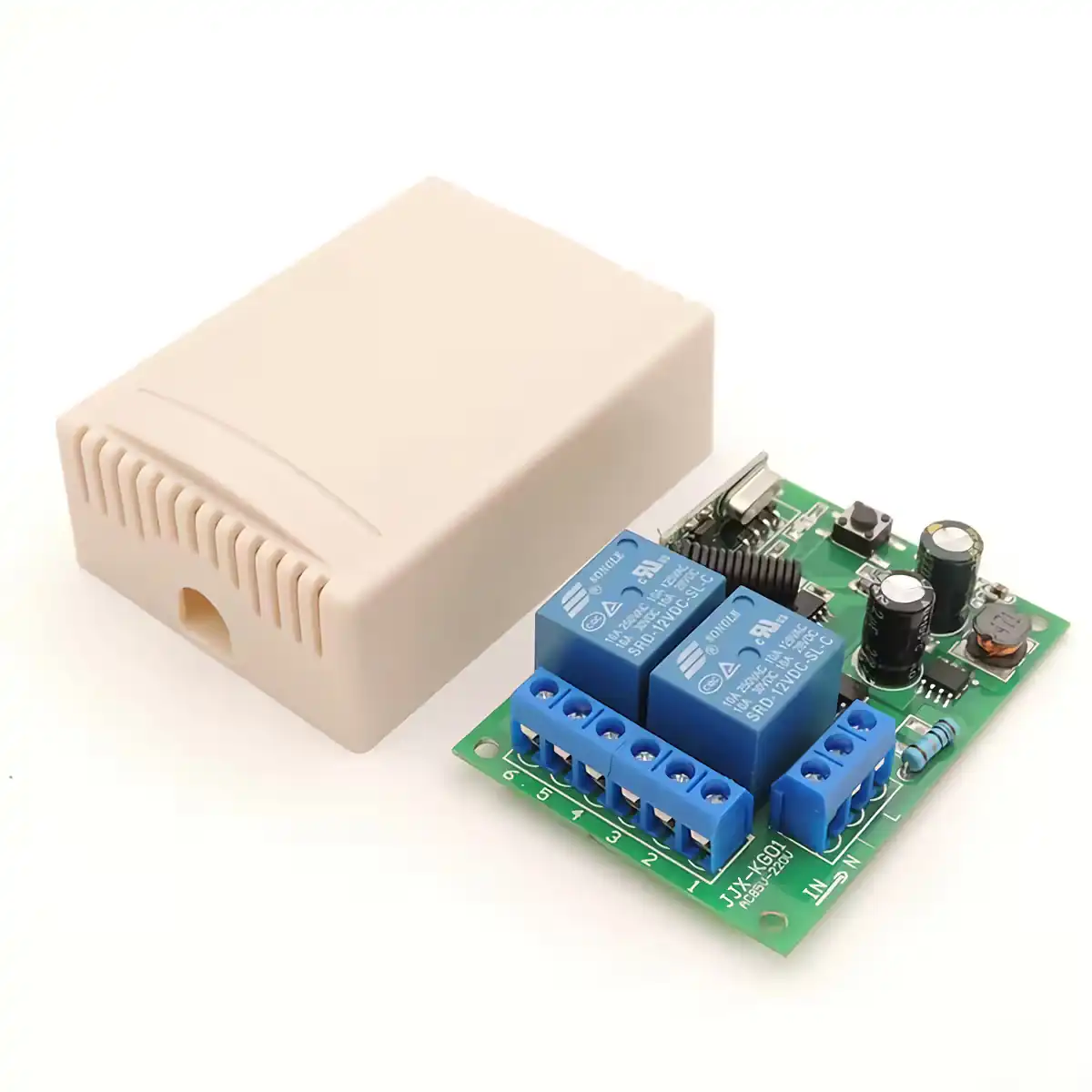

Sada rádiového ovládání složená z přijímací jednotky se dvěma kanály a 2 vysílačů (dálkových ovladačů) se dvěma tlačítky:

• počet řídicích kanálů: 2
• pracovní frekvence: 433,92 MHz
• napájecí napětí přijímače: AC 85V-250V
• maximální zatížení: 2200W
• citlivost příjmu: -105dBM
• přípustná zátěž kontakty relé: 10A/30V DC nebo 10A/ 250V AC
• pracovní teplota: -10…70°C
• přijímací přenosová vzdálenost až 70 m (maximální provozní vzdálenost je teoretický parametr, který bude v praxi ovlivňován překážkami jako jsou stromy, zdi, bezdrátové signály atd.) • stabilní
výkon a nízká spotřeba energie, dlouhá životnost

Snadno se konfiguruje a používá:

  – Část 1: Reset
Když obdržíte produkt, je možné, že je nastaven v náhodném režimu, z tohoto důvodu je vhodnější jej nejprve resetovat.
Stiskněte 8x tlačítko učení (na přijímači). Stávající data budou úspěšně smazána.
Po resetování dálkový ovladač nebude fungovat.

   – Část 2: Nastavení

Konfigurace: Okamžitý režim

KROK 1

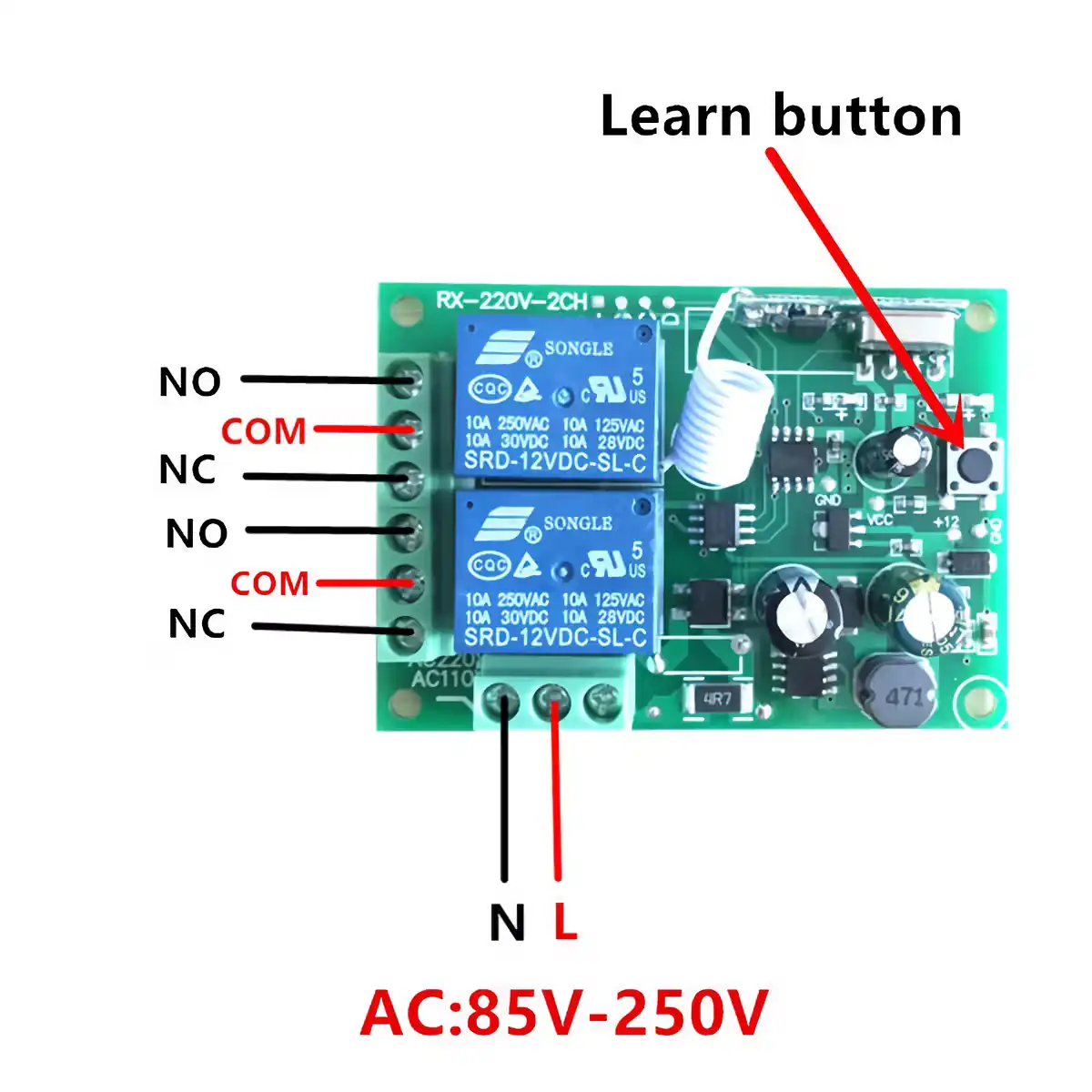

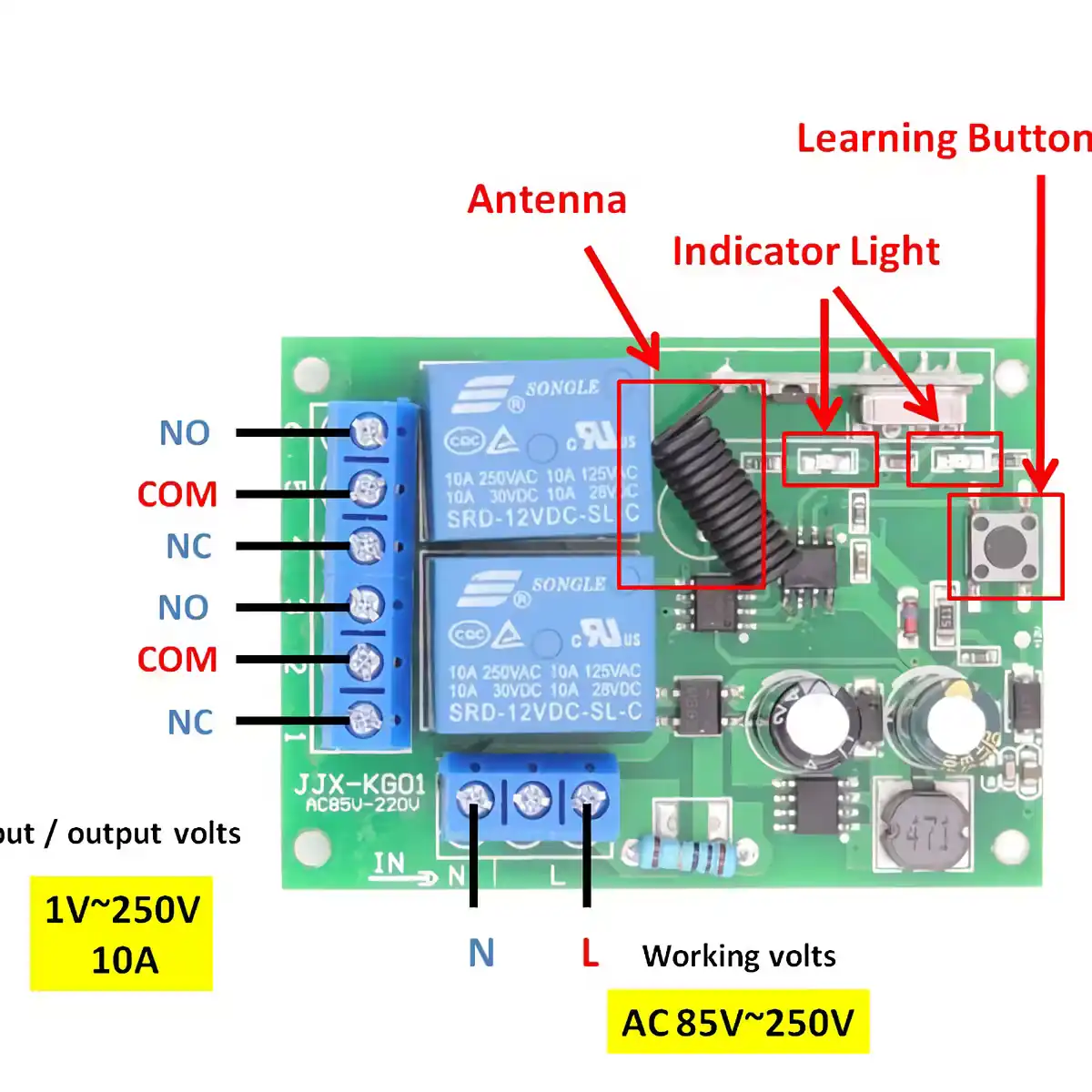

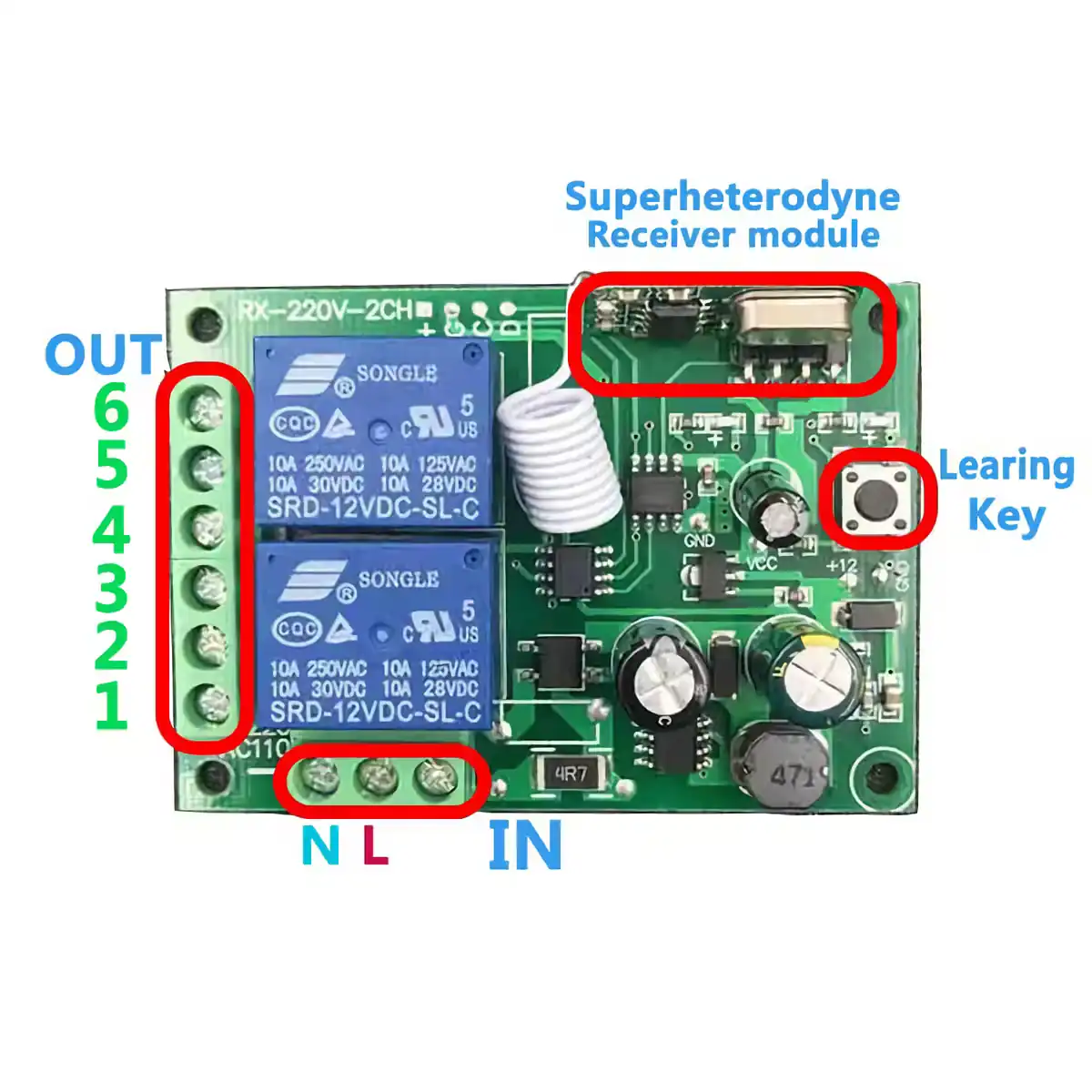

Jednou stiskněte a uvolněte tlačítko učení na desce spínacího modulu přijímače.
Počkejte chvíli, LED zhasne, což znamená, že jste vstoupili do stavu učení.

KROK 2
Stiskněte tlačítko „A“ na dálkovém ovladači, LED dioda na desce přijímače bude blikat a poté zhasne, což znamená, že tlačítko bylo naučeno.

KROK 3
Stiskněte tlačítko „B“ na dálkovém ovladači a sledujte, jak se LED dioda rozsvěcuje a znovu zhasíná.
Počkejte 3 sekundy, LED se znovu rozsvítí, což znamená, že systém je připraven k použití.

Konfigurace: Přepnout režim

KROK 1
Dvakrát stiskněte a uvolněte tlačítko učení na desce spínacího modulu přijímače.
Počkejte chvíli, LED zhasne, což znamená, že jste vstoupili do stavu učení.

KROK 2
Stiskněte tlačítko „A“ na dálkovém ovladači, LED na desce přijímače bude blikat a poté zhasne, což znamená, že tlačítko bylo naučeno.

KROK 3
Stiskněte tlačítko „B“ na dálkovém ovladači a sledujte, jak se LED dioda rozsvěcuje a znovu zhasíná.
Počkejte 3 sekundy, LED indikátor se znovu rozsvítí, což znamená, že systém je připraven k použití

Konfigurace: Latched Mode

KROK 1
Stiskněte 3x tlačítko učení na desce přijímače.

KROK 2
Stiskněte tlačítko „A“ na dálkovém ovladači,

KROK 3
Stiskněte tlačítko „B“ na dálkovém ovladači
Počkejte 3 sekundy, LED indikátor se znovu rozsvítí, což znamená, že systém je připraven k použití.
