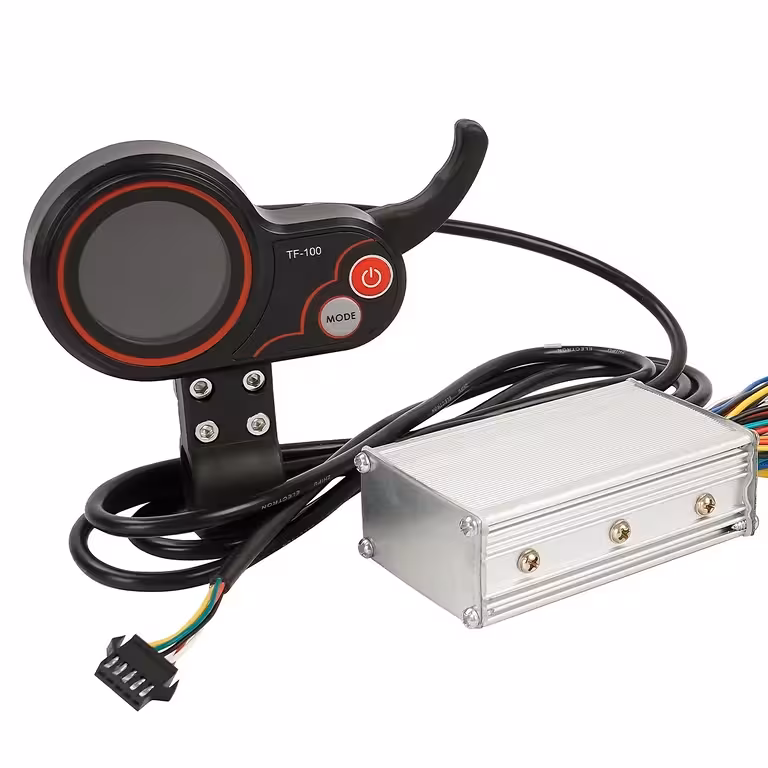

Bezuhlíková řídicí jednotka 20A s displejem TF-100 – kompletní upgrade pro elektrokoloběžku nebo elektrokolo
Jezdí vaše koloběžka cukavě, starý displej nereaguje, nebo zkrátka toužíte po vyšším výkonu? Kvalitní bezuhlíkový controller (řídicí jednotka) tvoří rozdíl mezi frustrující jízdou a dokonale plynulým zážitkem. Tato 20A sada zvládá napětí 24V i 36V a motory o výkonu od 350W do 1000W – pokryje tak prakticky jakoukoli běžnou konfiguraci na trhu.
Poznámka: Balení obsahuje řídicí jednotku a LCD displej TF-100. Před nákupem si prosím ověřte kompatibilitu konektorů s vaším modelem koloběžky.
Proč si vybrat tento model? (Klíčové výhody):
- Kompatibilita 24V / 36V — funguje s nejrozšířenějšími typy baterií bez nutnosti dalších úprav
- Výkon 350W–1000W — poslouží jako přímá náhrada originálního controlleru pro takřka každou městskou elektrokoloběžku nebo elektrokolo
- Automatické samoučení (Self-learning) — sám detekuje a koriguje směr otáčení motoru; nehrozí poškození komponent kvůli nesprávnému zapojení
- Včetně LCD displeje TF-100 — menu P-Settings nabízí více než 16 konfigurovatelných parametrů od proudového limitu po tempomat, přehledně na jedné obrazovce

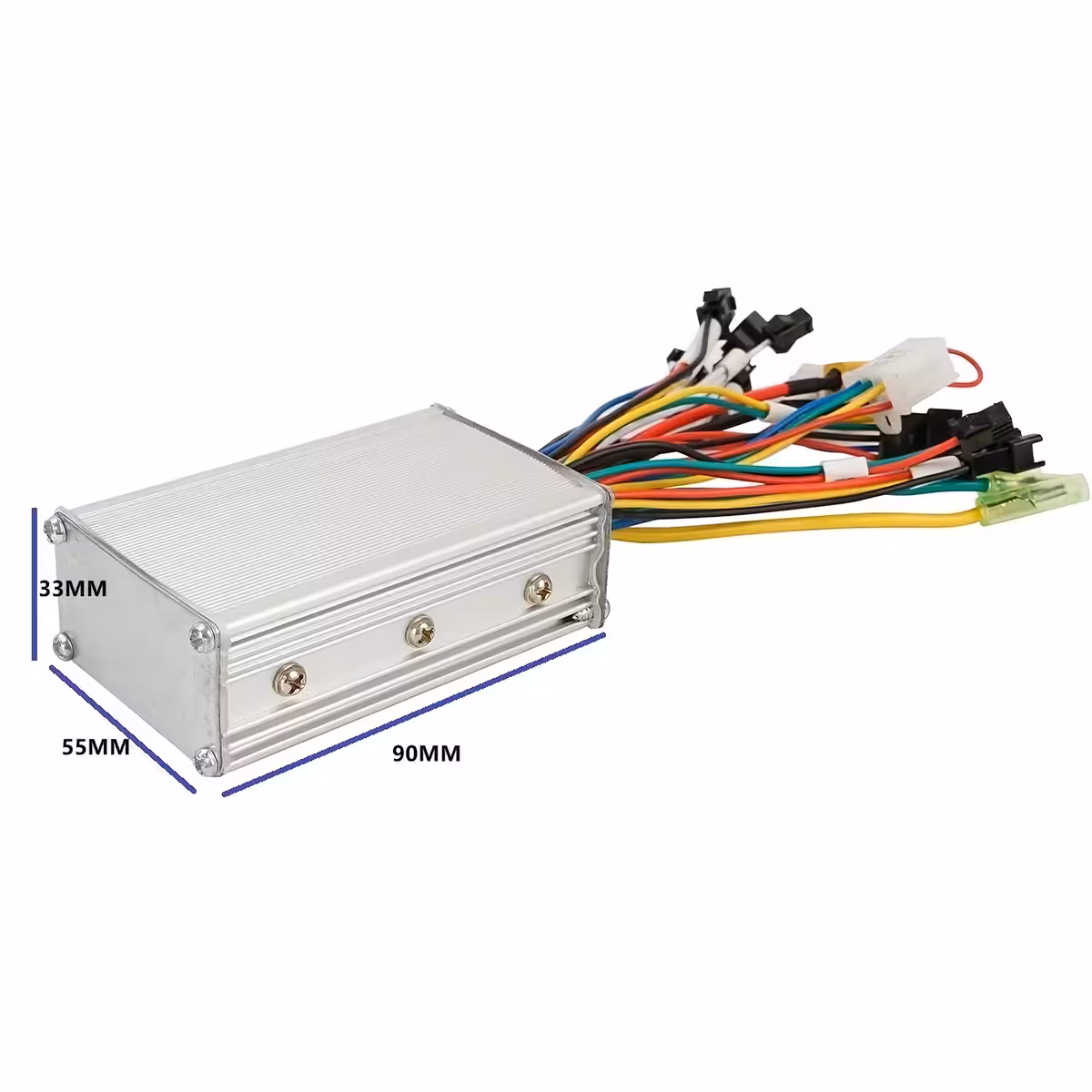

- E-ABS brzda + Low Level brzda — plynulé elektronické brzdění snižuje opotřebení destiček a zlepšuje ovladatelnost v hustém provozu
- Nativní podpora PAS — kompatibilní se systémy asistence šlapání, ideální volba pro elektrokola se snímačem kadence
- Integrovaný elektrický zámek — funkce spínání zapalování (electric door lock) pro dodatečnou bezpečnost proti nechtěnému spuštění
Detaily a výkon
Architektura brushless BLDC s podporou Hallových senzorů (6 vodičů) zaručuje plynulou regulaci motoru při jakýchkoliv otáčkách – žádné škubání při rozjezdu, žádné přehřívání při konstantní rychlosti. Nastavitelný proudový limit pomocí parametru P14 (1–20A) vám dává možnost přizpůsobit agresivitu akcelerace podle hmotnosti jezdce nebo terénu. Ochrana proti podpětí (P15) brání nadměrnému vybití akumulátoru, což v praxi znamená delší životnost vaší baterie.
| Parametr | Hodnota / Detail |
|---|---|
| Kompatibilní napětí | 24V / 36V |
| Podporovaný výkon motoru | 350W / 500W / 800W / 1000W |
| Jmenovitý proud | 20A |
| Typ motoru | Brushless (BLDC) – bezuhlíkový |
| Hallovy senzory | Ano – 6 vodičů |
| Dodávaný displej | LCD TF-100 |
| Elektronické brzdění | E-ABS Brake + Low Level Brake |
| Pedal Assist System (PAS) | Ano |
| Samoučení rotace motoru | Ano – automatické |
| Tempomat (Cruise Control) | Ano (P17) |
| Světlo + Klaxon | Ovládání přímo z controlleru |
| Elektrický zámek | Electric door lock – Ano |
| Komunikační protokol | Nastavitelný (P20) |
| Vhodné pro vozidla | Elektrokoloběžka / Elektrokolo |
Pokyny pro nastavení a použití
Displej TF-100 umožňuje pokročilé nastavení přímo z řídítek. Do nabídky P-Settings vstoupíte současným stisknutím tlačítek Power + Mode po dobu 2 až 3 sekund.
| Parametr | Popis |
|---|---|
| P01 | Jas podsvícení displeje (1–3) |
| P02 | Jednotky rychlosti: KM / MPH |
| P03 | Napětí systému (24V / 36V) |
| P04 | Režim spánku – Auto Sleep (0–60 min) |
| P06 | Průměr kola |
| P07 | Počet pólů / magnetů motoru |
| P09 | Způsob rozjezdu: okamžitý / odrazem (kick) |
| P10 | Jízdní režim |
| P11 | Citlivost elektronické brzdy |
| P12 | Síla akcelerace / rozjezdu (0–5) |
| P14 | Proudový limit (1–20A) |
| P15 | Ochrana proti vybití (podpěťová ochrana) |
| P17 | Tempomat |
| P18 | Kalibrace rychlosti |
| P19 | Režim rychlostních stupňů |
| P20 | Komunikační protokol |
Při fyzickém zapojení řídicí jednotky postupujte podle následujících kroků:
- Zapojte fázové vodiče motoru podle barevného označení (shodné barvy na controlleru a motoru)
- Připojte baterii: červený = (+), černý = (–)
- Připojte plynovou rukojeť (throttle) a elektrický zámek
- Zapojte Hallovy konektory, pokud je jimi váš motor vybaven
- Propojte vodiče samoučení (self-learning) pro automatické zjištění směru otáčení:
- Pokud se kolo otáčí správným směrem → samoučení rozpojte
- Pokud se kolo točí opačně → nechte vodiče spojené, dokud se směr automaticky neobrátí
- Podle potřeby připojte doplňkové funkce (přední světlo, klakson, brzdové páčky, PAS)
Obsah balení
- 1x Bezuhlíková řídicí jednotka 20A (24V / 36V)
- 1x LCD displej TF-100
Často kladené otázky
Funguje tato jednotka s mým 500W / 36V motorem?
Ano. Controller podporuje bezuhlíkové motory s výkonem od 350W do 1000W a napětím 24V nebo 36V. Před instalací se ujistěte o kompatibilitě fyzických konektorů s vaším zařízením.
Co se stane, když špatně zapojím fázové kabely?
Díky funkci self-learning jednotka sama rozpozná správný směr otáčení. Pokud se motor roztočí opačně, stačí provést výše popsaný postup samoučení – bez jakéhokoli rizika poškození dílů.
Je displej TF-100 součástí balení, nebo se kupuje zvlášť?
Je již v ceně a je součástí balení. Obdržíte řídicí jednotku i LCD displej TF-100 pohromadě, připravené k okamžité montáži.
Lze sadu namontovat i na elektrokolo, nebo jen na koloběžku?
Ano. Jednotka funguje na jakémkoliv elektrokole osazeném bezuhlíkovým BLDC motorem v příslušném výkonovém rozsahu. Díky nativní podpoře PAS se skvěle hodí i pro kola se snímačem šlapání.
Jak na displeji TF-100 nastavím správné napětí baterie?
Vstupte do nabídky P-Settings (podržte tlačítka Power + Mode po dobu 2–3 sekund) a upravte parametr P03 podle hodnoty vaší baterie: na 24V nebo 36V.
