Třífázový digitální ampérmetr 1–100 A: okamžitý přehled o všech 3 fázích přímo ve vašem rozvaděči
Pokud v třífázové soustavě něco nefunguje správně, prvním varovným signálem je nevyváženost zátěže. S tímto digitálním ampérmetrem s rozsahem 1–100 A uvidíte v reálném čase, co se děje na každé fázi, aniž byste museli cokoli složitě přepočítávat nebo listovat manuály. Jednoduše jej nacvaknete na DIN lištu a přístroj je okamžitě připraven k provozu.
Poznámka: Zařízení je určeno výhradně pro třífázové střídavé (AC) sítě. Před instalací si prosím ověřte kompatibilitu s vaší elektroinstalací.
Proč zvolit právě tento model? (Klíčové výhody):

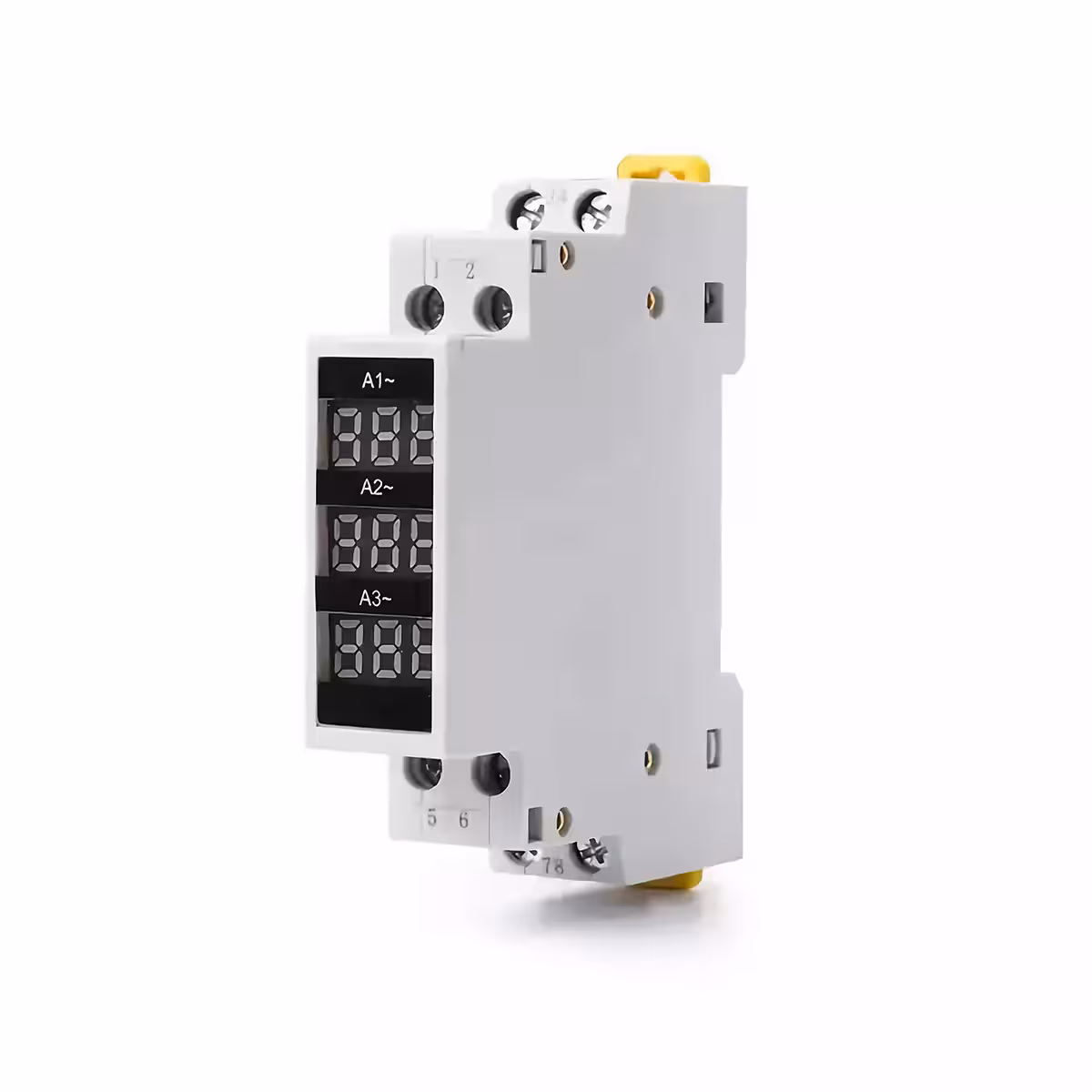

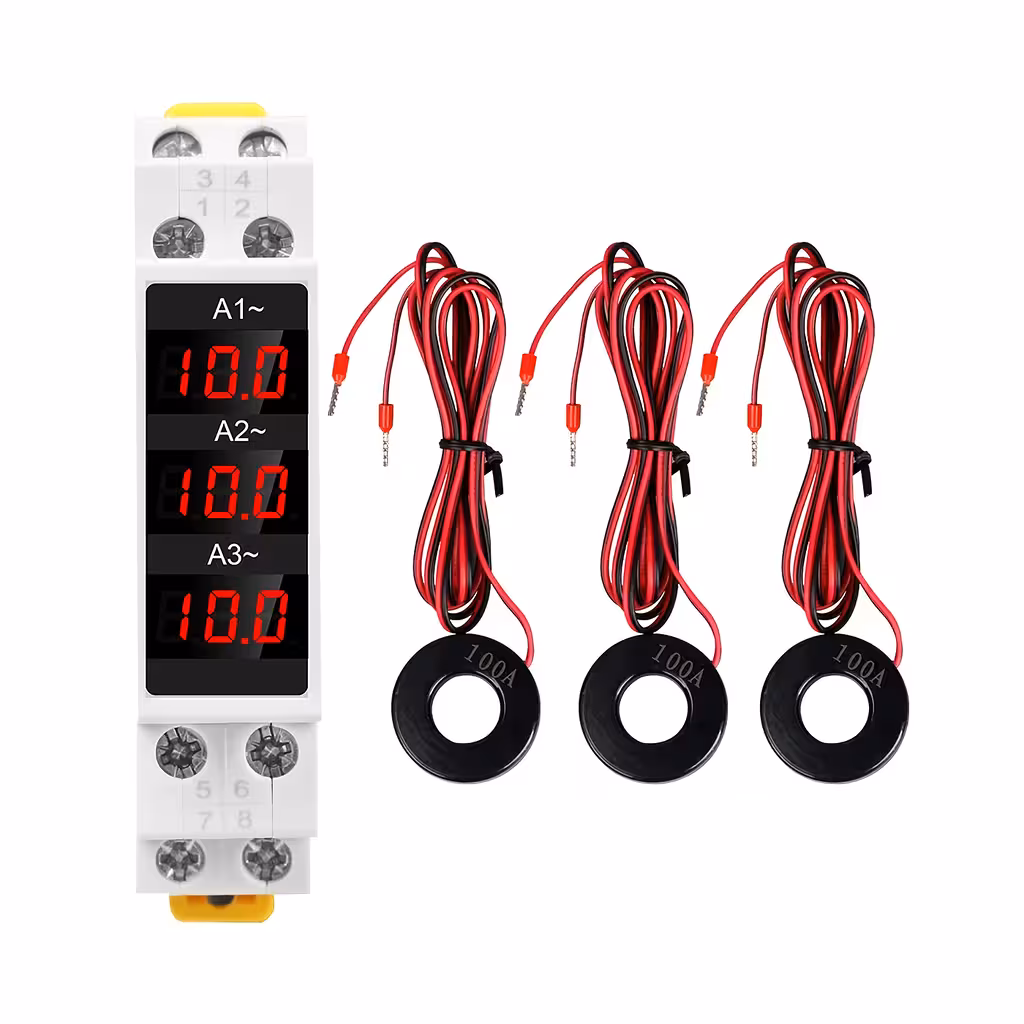

- Současné zobrazení všech 3 fází — 3 nezávislé LED displeje pro L1, L2 a L3; vše vidíte na první pohled bez nutnosti ručního přepínání

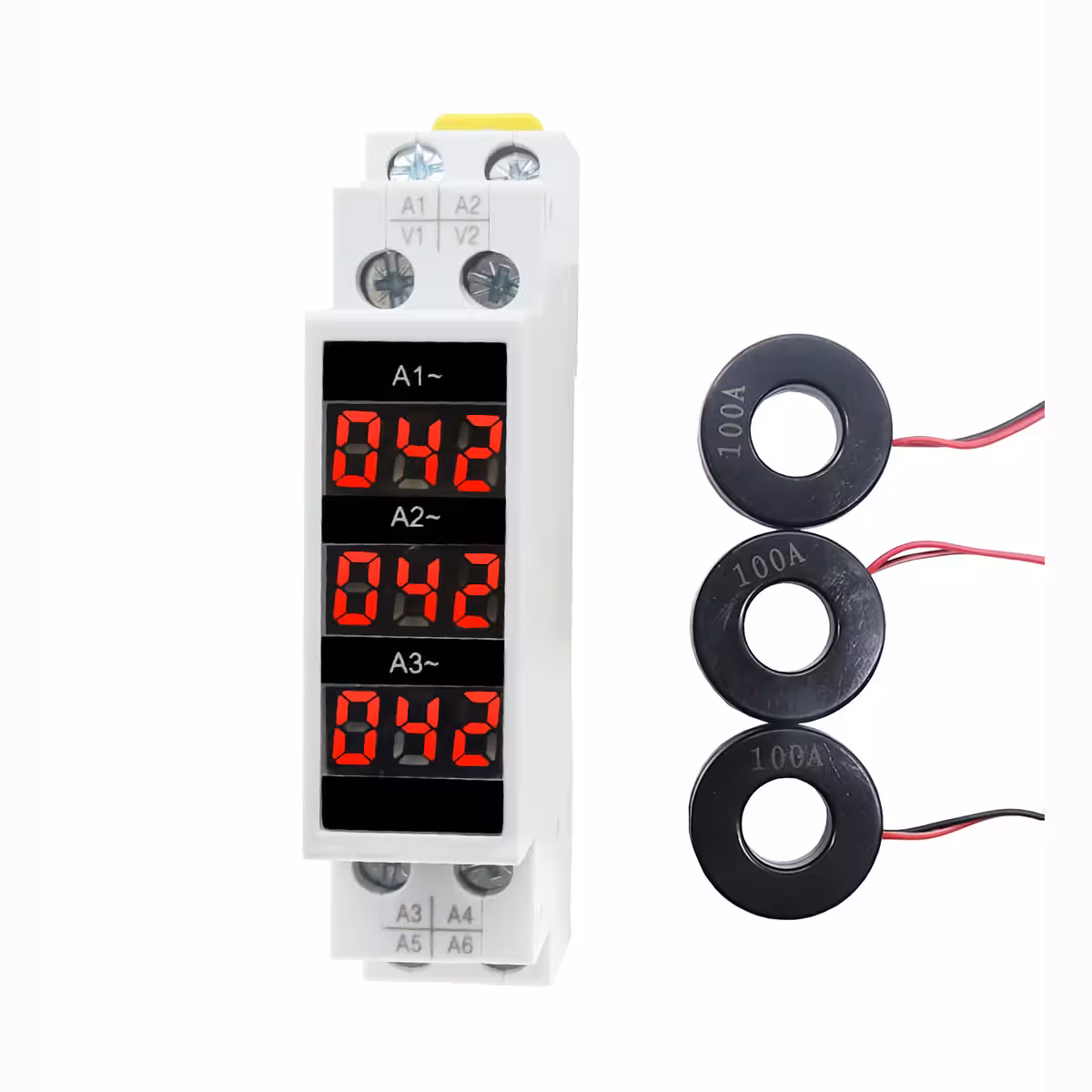

- Rozsah 1–100 A bez externího transformátoru — přímé zapojení fázových vodičů bez nutnosti instalace proudových transformátorů (CT), pokud proud nepřekročí 100 A

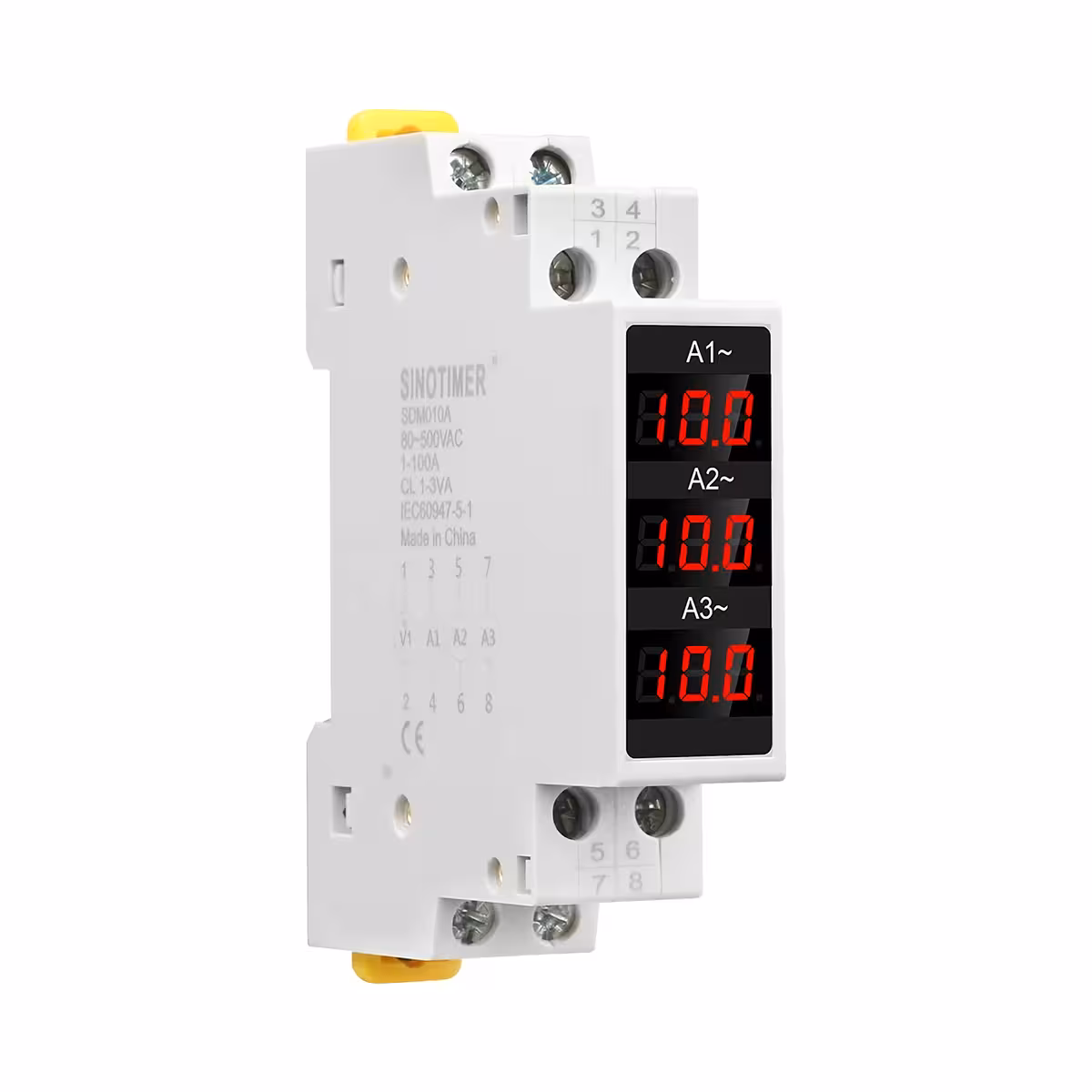

- Přesnost třídy 1.0 — maximální odchylka 1 % je plně dostačující pro efektivní správu energie a včasnou detekci anomálií ve spotřebě
- Napájecí napětí AC 80–500 V — plně kompatibilní s běžnými rozvody 230/400 V i s nestandardními průmyslovými konfiguracemi
- Montáž na DIN lištu 35 mm — instalace během dvou minut bez potřeby speciálního nářadí přímo do stávajícího rozvaděče
- Provozní teplota -20 °C až +70 °C — stabilní výkon i v náročných podmínkách průmyslových rozvaděčů
- Kompaktní rozměry: 81 × 18 × 66 mm — šířka pouhých 18 mm (1 modul) šetří drahocenné místo v rozvaděči
Detaily a výkon
Přístroj měří proud v konfiguraci 3L+3N, což z něj dělá neocenitelného pomocníka při identifikaci asymetrie zátěže, kdy jedna fáze odebírá výrazně více než ostatní. Třída přesnosti 1.0 zaručuje, že naměřená data jsou spolehlivým podkladem pro vaše rozhodování.

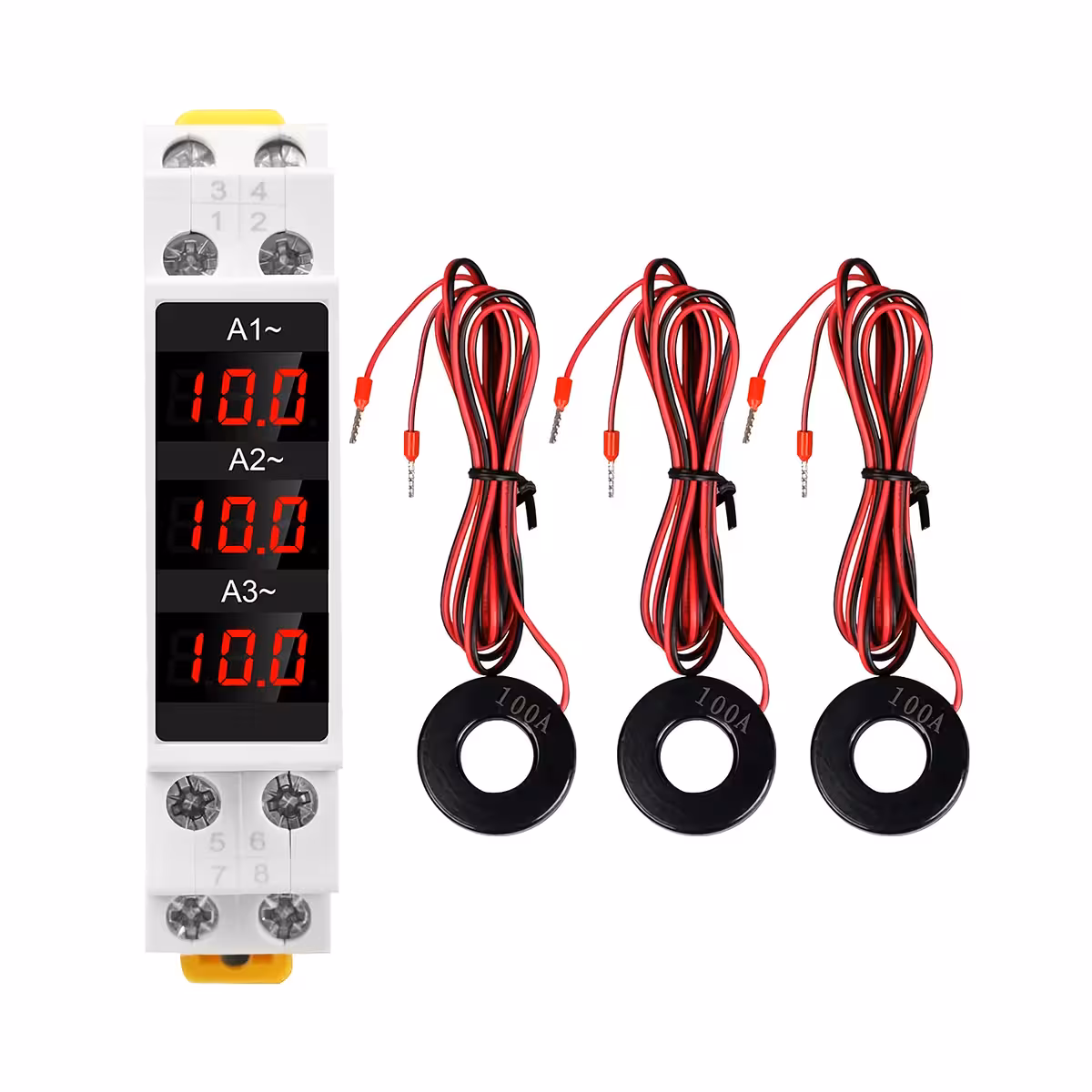

Jmenovitá frekvence 50/60 Hz zajišťuje plnou kompatibilitu s českou přenosovou soustavou i s importovanými zařízeními pracujícími na 60 Hz. Vysoce svítivé LED displeje zůstávají skvěle čitelné i při horších světelných podmínkách, což oceníte zejména v technických místnostech.
| Parametr | Hodnota / Detail |
|---|---|
| Typ displeje | Digitální, 3 nezávislé LED (jedna pro každou fázi) |
| Rozsah měření proudu | 1 – 100 A (AC) |
| Jmenovité napětí | AC 80 – 500 V |
| Přesnost | Třída 1.0 |
| Jmenovitá frekvence | 50 / 60 Hz |
| Provozní teplota | -20 °C ~ +70 °C |
| Stupeň krytí | IP20 |
| Rozměry (D × Š × V) | 81 mm × 18 mm × 66 mm |
| Typ svorek | 3 fáze (3L + 3N) |
| Typ montáže | DIN lišta 35 mm |
Návod k instalaci a použití
- Kontrola před instalací: Ujistěte se, že napětí v síti odpovídá rozsahu AC 80–500 V a že maximální proud na žádné z fází nepřekročí 100 A.

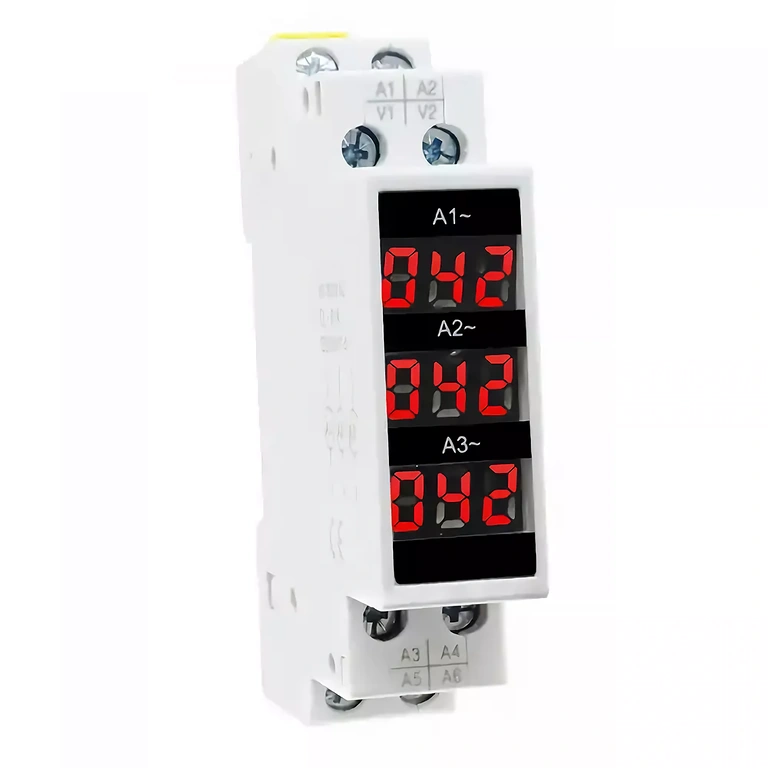

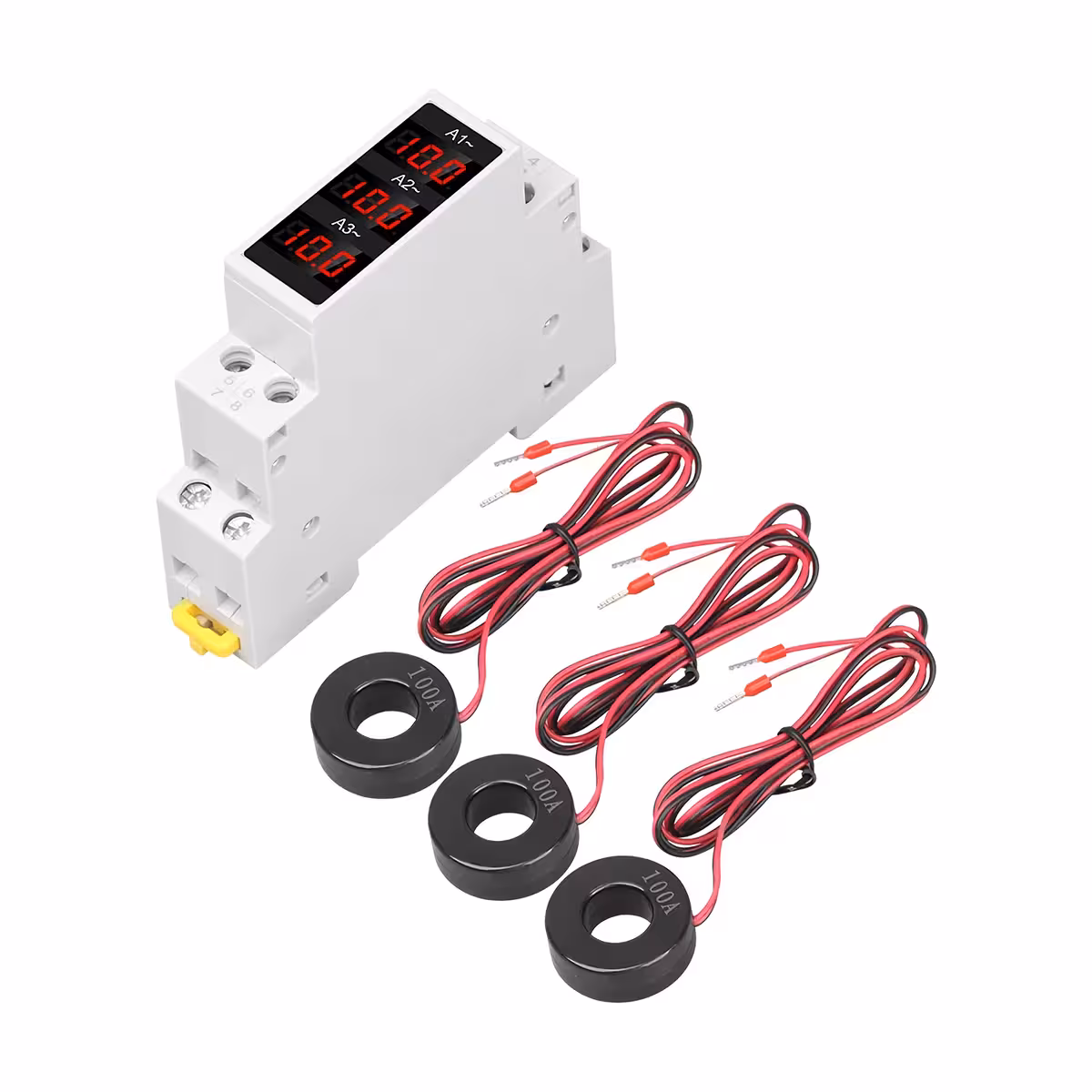

- Montáž na DIN lištu: Ampérmetr jednoduše nacvakněte na 35mm DIN lištu v rozvaděči – bez vrtání a složité montáže.

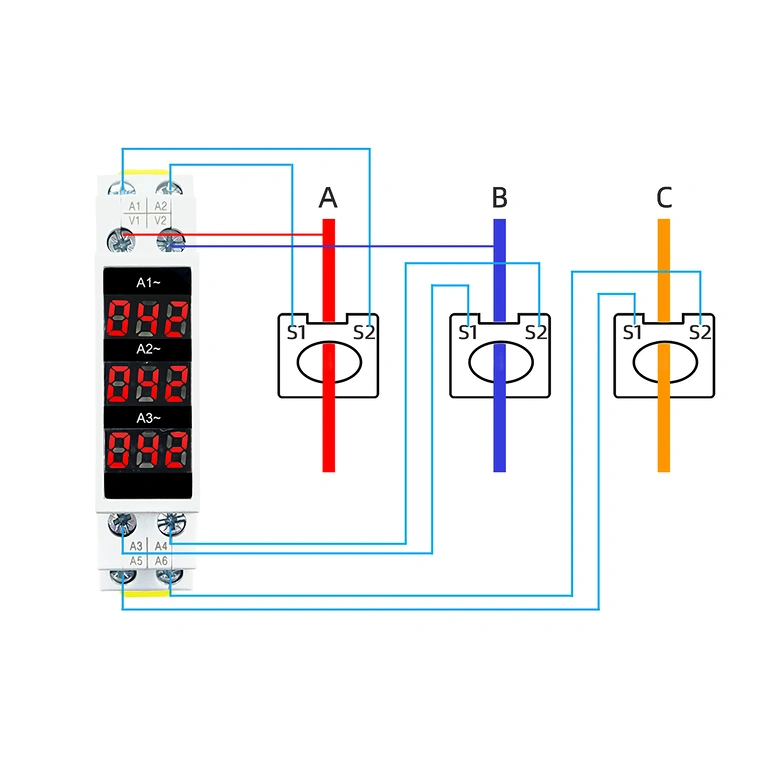

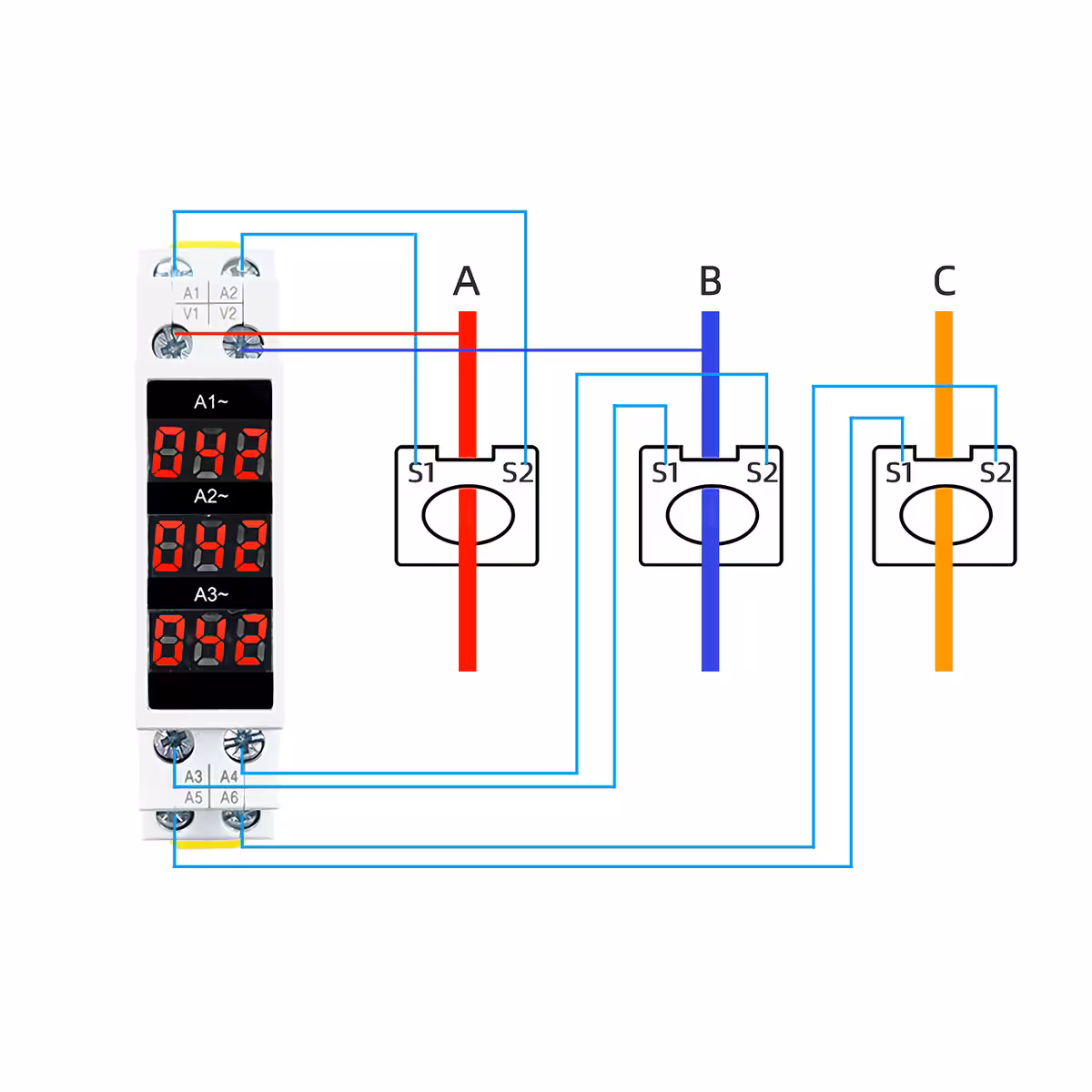

- Zapojení svorek: Připojte fázové vodiče L1, L2, L3 a nulový vodič N ke svorkám označeným na krytu přístroje dle schématu.
- Spuštění a kontrola: Zapněte napájení a ověřte, zda všechny 3 LED displeje zobrazují stabilní hodnoty pro každou fázi.
- Průběžné monitorování: Sledujte hodnoty v reálném čase. Výrazné rozdíly mezi fázemi mohou značit nevyváženost zátěže nebo závadu v instalaci.
Obsah balení
- 1 × Třífázový digitální ampérmetr (1–100 A, AC 80–500 V, pro DIN lištu 35 mm)
Často kladené dotazy
Lze přístroj použít i pro jednofázové sítě?
Nikoliv. Přístroj je navržen výhradně pro třífázové sítě se třemi fázemi a nulovým vodičem. Pro jednofázové instalace zvolte ampérmetr s jedním měřicím kanálem.
Potřebuji pro zapojení externí proudový transformátor (CT)?
Ne, pokud proud na každé fázi nepřekročí 100 A. Zapojení probíhá přímo na fázové vodiče bez nutnosti dalšího příslušenství.
Zobrazuje hodnoty pro všechny 3 fáze současně?
Ano. Tři nezávislé LED displeje zobrazují proud na L1, L2 a L3 v reálném čase – mezi fázemi není třeba přepínat.
Kam mohu přístroj instalovat? Znamená IP20 odolnost proti vodě?
Krytí IP20 chrání před vniknutím pevných cizích těles větších než 12,5 mm, ale neposkytuje žádnou ochranu proti vodě či vlhkosti. Instalujte jej výhradně do uzavřených elektrických rozvaděčů v suchém a kontrolovaném prostředí.
