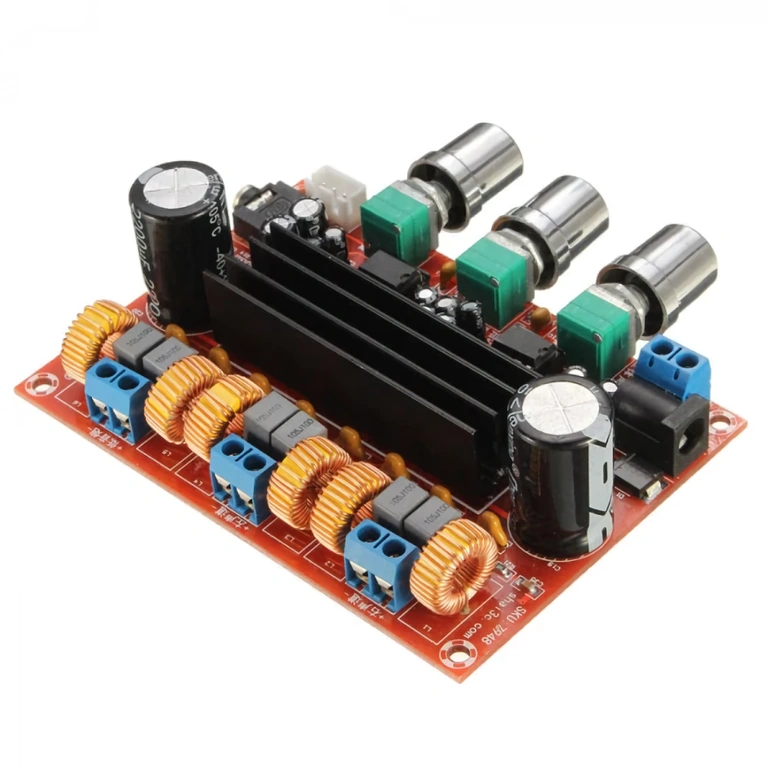

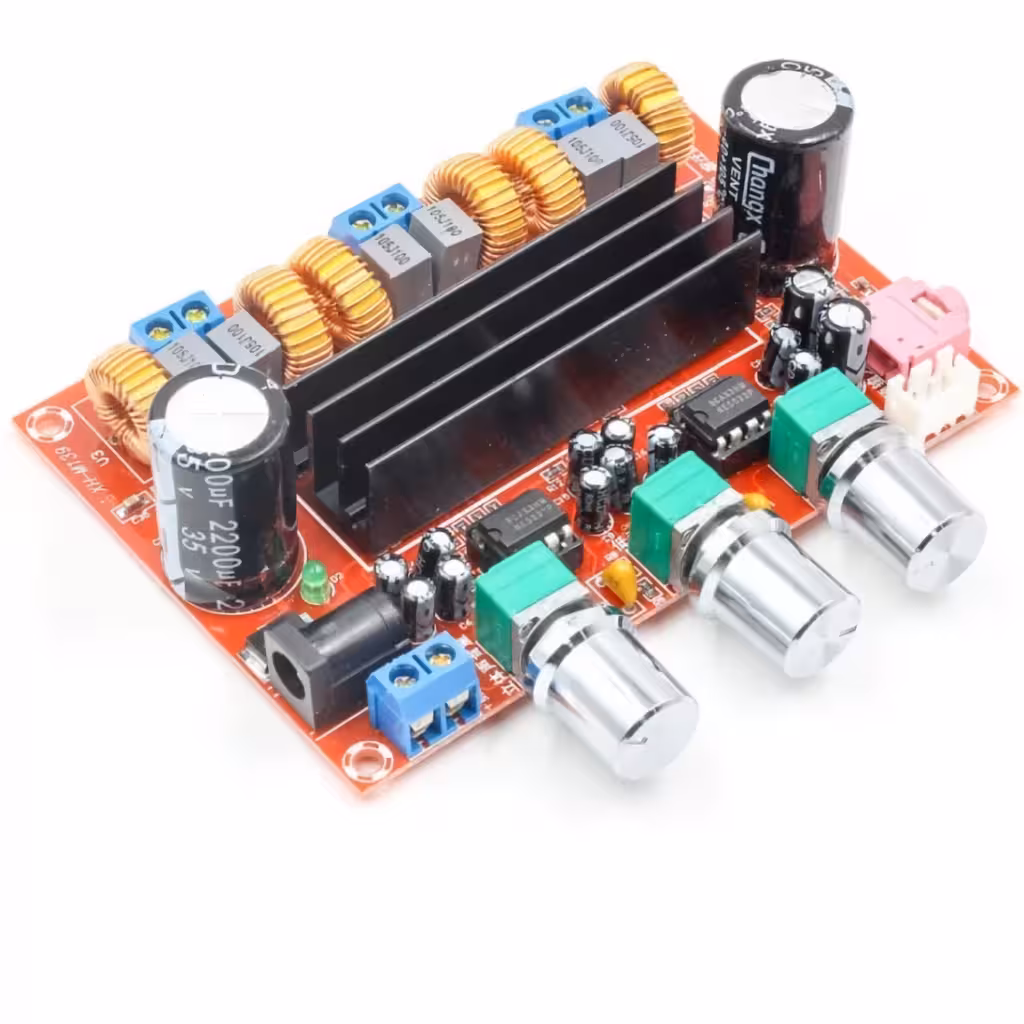

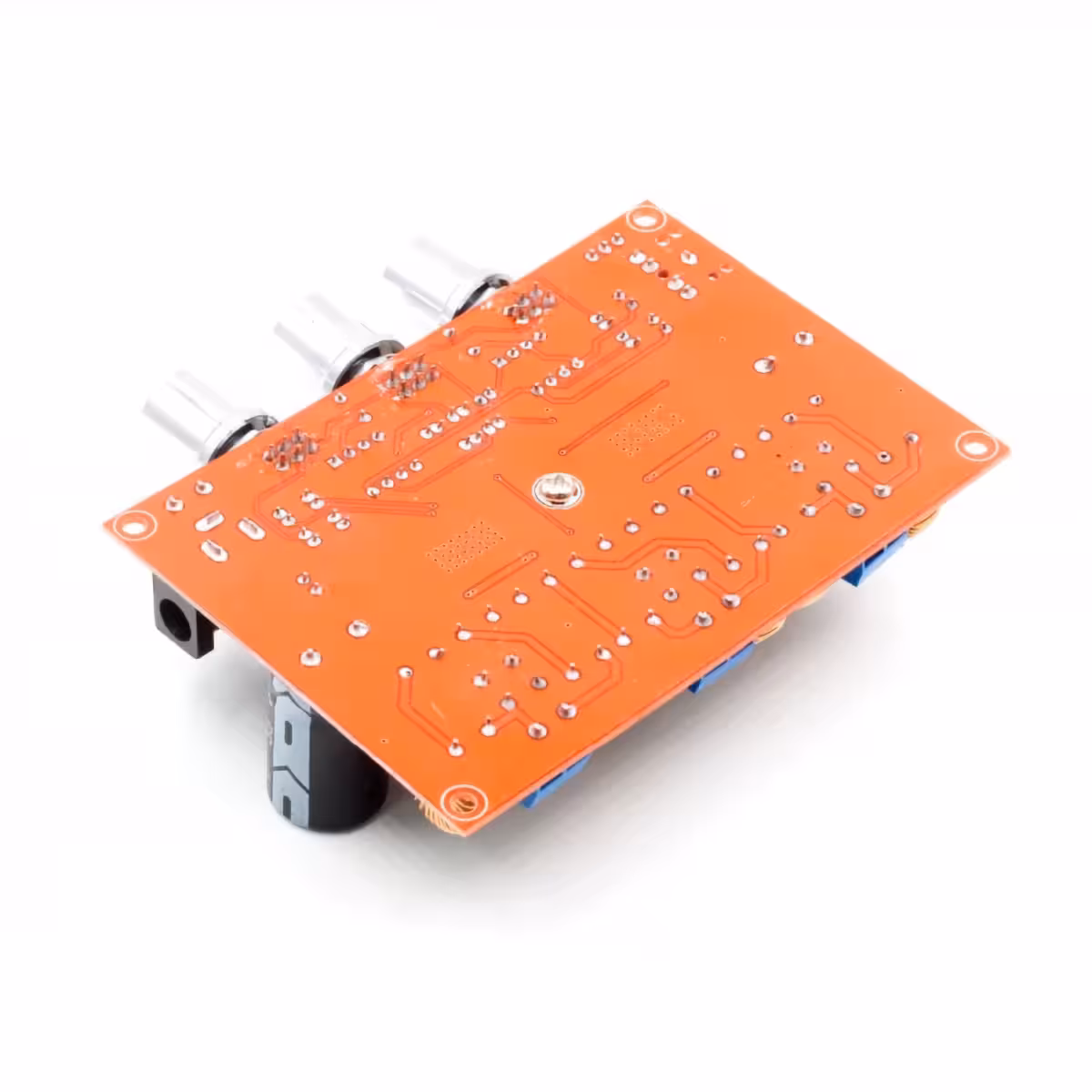

Zesilovač 2.1 TPA3116D2 – Poctivých 100W pro basy a čistý stereo zvuk v kompaktním modulu
Toužíte po pořádném výkonu, hutných basech a čistém stereo přednesu bez zkreslení, aniž byste museli utrácet tisíce za komerční zesilovač? Tento modul 2.1 s čipy TPA3116D2 je přesně to, co hledáte. Využívá dva čipy Texas Instruments, dedikovanou architekturu pro subwoofer a kvalitní předzesilovač NE5532. To vše na desce o rozměrech pouhých 10×9 cm, připravené k okamžité vestavbě.
Poznámka: Maximálního výkonu dosáhnete při napájení 24V DC a reproduktorech s impedancí 4 Ohmy. Při 12V nebo 8 Ohmech bude efektivní výkon úměrně nižší. Doporučujeme použít stabilizovaný napájecí zdroj s proudem minimálně 3A.
Proč zvolit právě tento model? (Klíčové výhody):
- Dva samostatné čipy TPA3116D2 — jeden pro stereo kanály (L/R) a druhý exkluzivně v můstkovém zapojení (BTL) pro subwoofer, což eliminuje vzájemné rušení kanálů.
- 100W dedikovaných pro subwoofer — skutečná konfigurace v můstku, žádné marketingové triky: basy, které ucítíte, nejen uslyšíte.

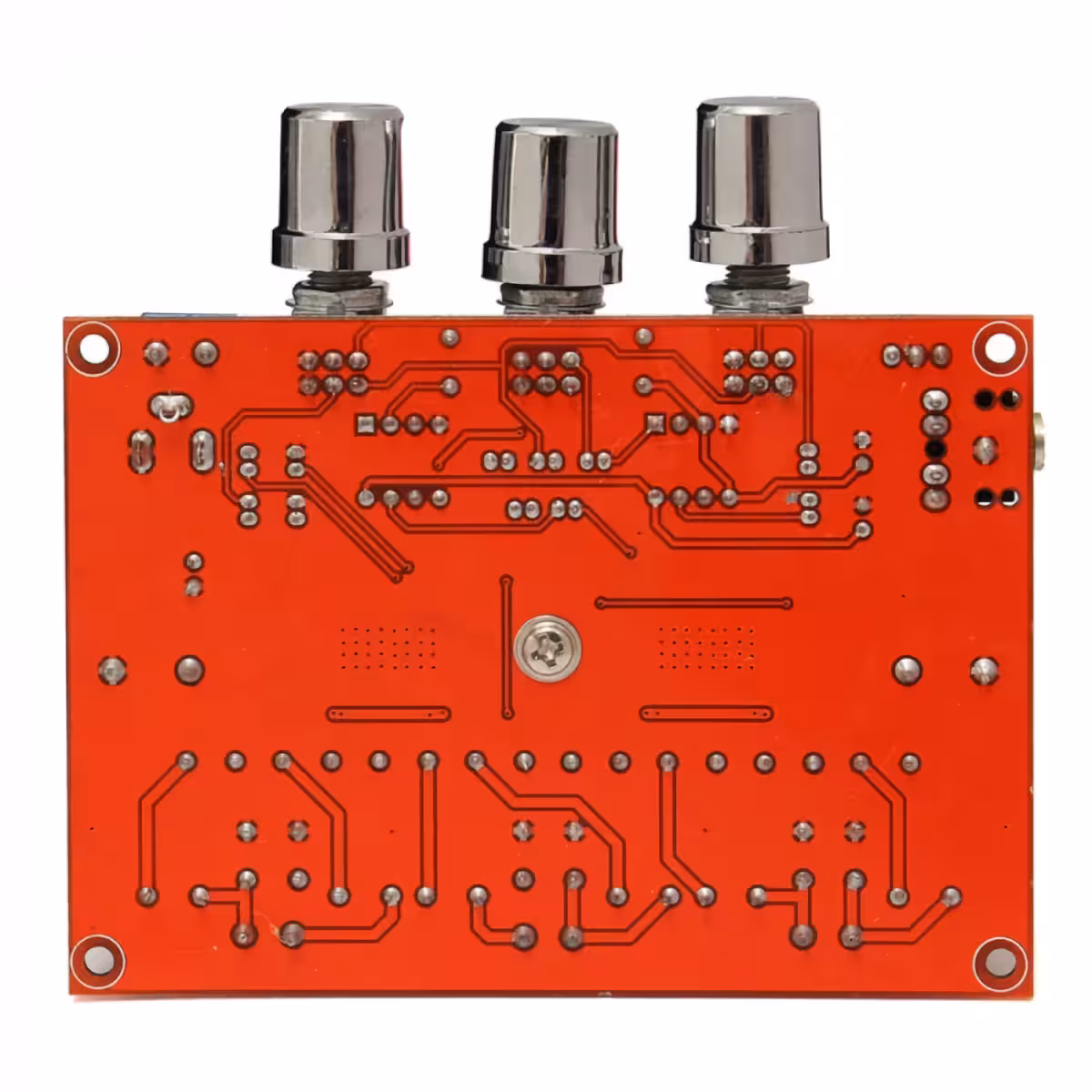

- Předzesilovač NE5532 — nízkošumový operační zesilovač používaný v profesionální audio technice; umožňuje přímou regulaci basů, středů a výšek přímo na desce.
- SNR 100dB a spínací frekvence 1,2 MHz — spínací artefakty jsou hluboko mimo slyšitelné spektrum; výsledkem je čistý a věrný zvuk.
- Dva volitelné audio vstupy — připojte telefon i PC současně a mezi zdroji přepínejte bez nutnosti neustálého přepojování kabelů.
- Napájení 12–24V DC — funguje s 12V autobaterií, síťovým adaptérem nebo Li-Ion články; nejste omezeni jedním typem zdroje.

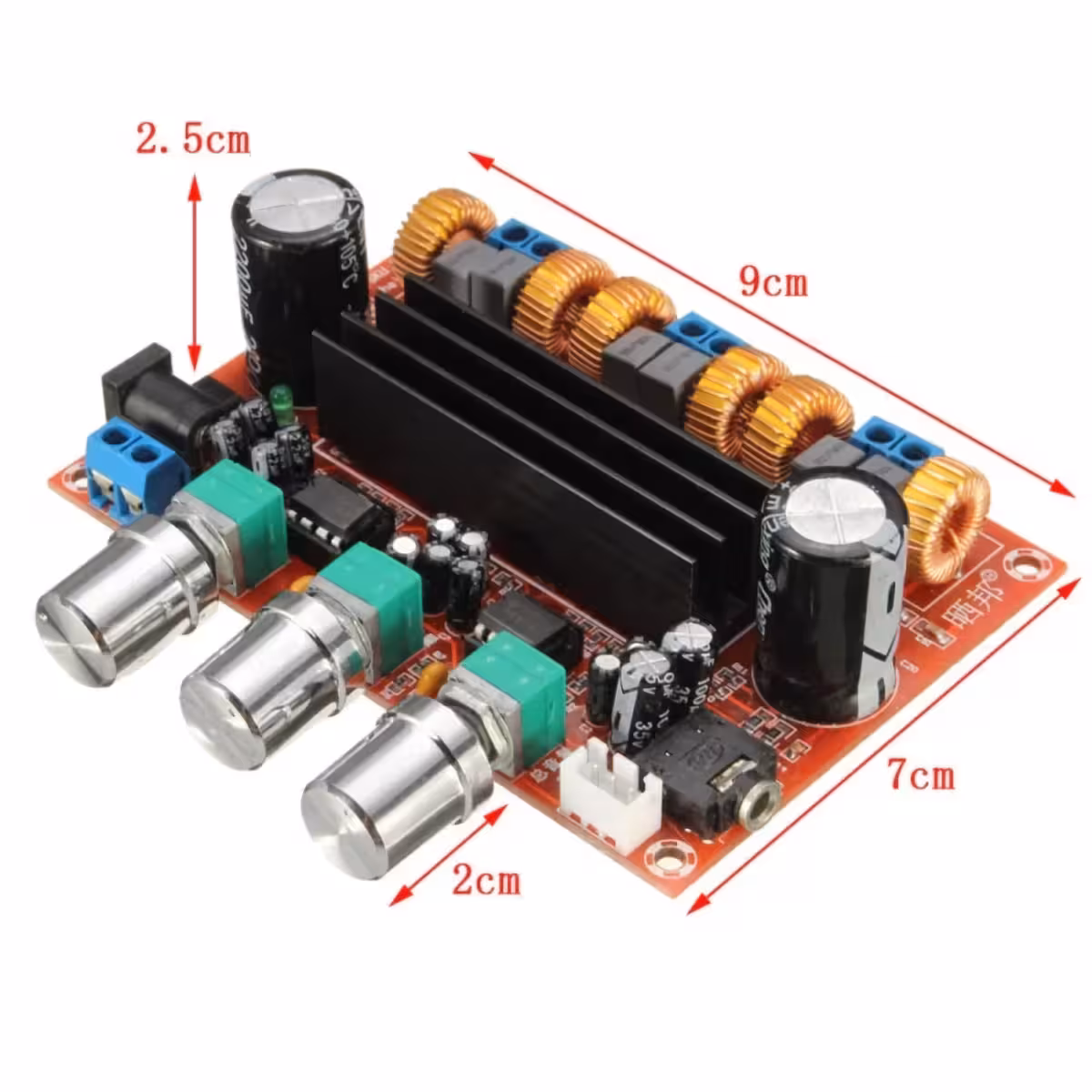

- Kompaktní rozměry 10×9×2,5 cm — ideální pro jakýkoliv DIY projekt, aktivní reprobox nebo instalaci do auta.
Detaily a výkon
Architektura 2.1 je zde implementována precizně: první TPA3116D2 obsluhuje stereo kanály, zatímco druhý pracuje v režimu BTL (Bridge-Tied Load). To znamená, že zdvojnásobuje napětí na subwooferu a dodává až 100W trvalého výkonu bez nutnosti externího napájení.
Tónová korekce s NE5532 není jen pasivní filtr, ale aktivní předzesilovač s frekvenčním rozsahem 14 Hz až 100 kHz. Díky tomu zůstávají detaily ve výškách zachovány a basy mají potřebný prostor. Celkové harmonické zkreslení zůstává velmi nízké i při vysoké hlasitosti, takže zvuk neunavuje ani při dlouhém poslechu.
| Parametr | Hodnota / Detail |
|---|---|
| Typ zesílení | Třída D (digitální) |
| Zesilovací čipy | 2 × TPA3116D2 (Texas Instruments) |
| Předzesilovač / Korekce | NE5532 (nízkošumový operační zesilovač) |
| Konfigurace kanálů | 2.1 – Stereo (L/R) + dedikovaný subwoofer |
| Výstupní výkon stereo | 2 × 50W |
| Výstupní výkon subwoofer | 100W (režim BTL) |
| Impedance reproduktorů | 4 – 8 Ohmů |
| Napájecí napětí | 12V – 24V DC, minimálně 3A |
| Frekvenční rozsah | 14 Hz – 100 kHz |
| SNR (odstup signál/šum) | 100 dB |
| Spínací frekvence | 1,2 MHz |

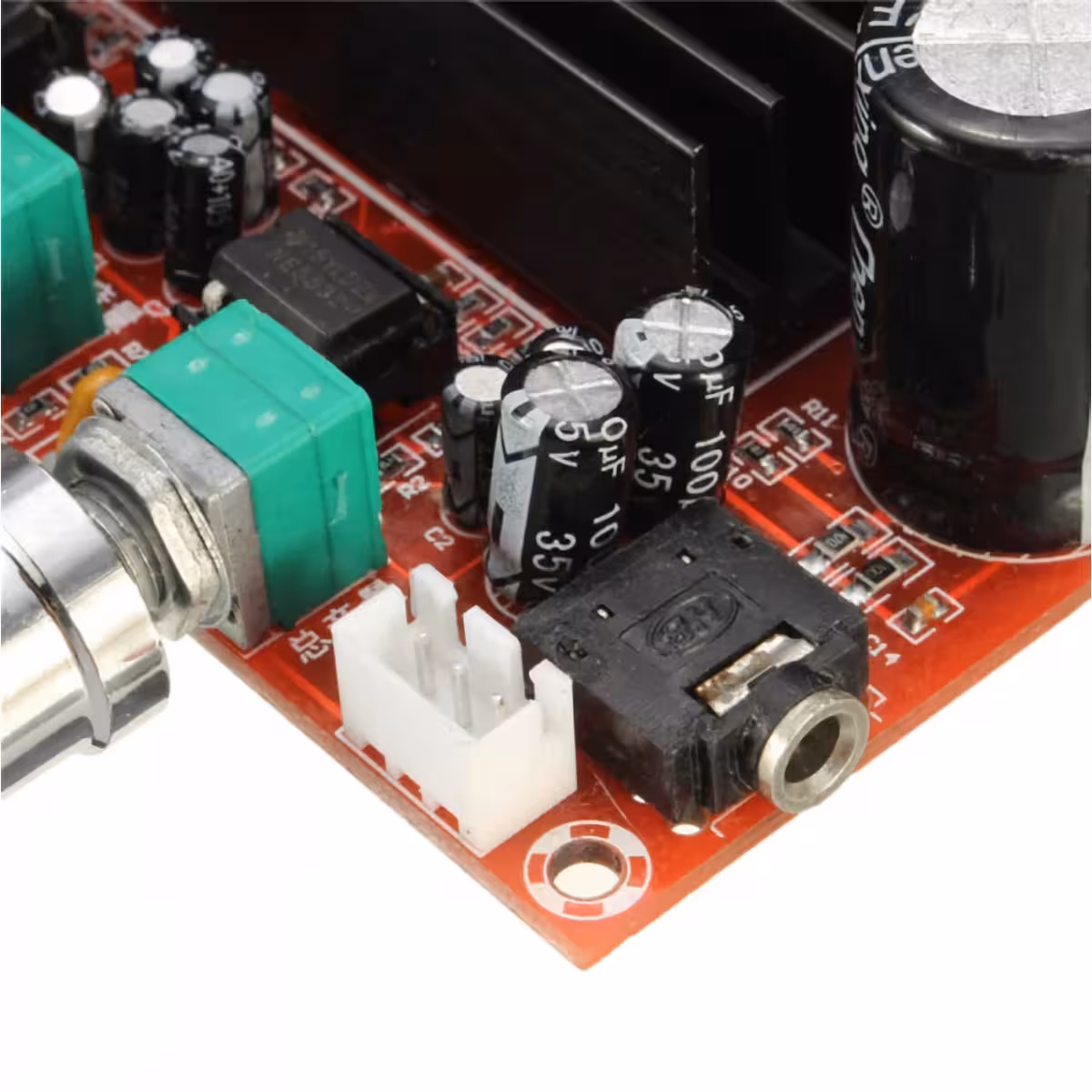

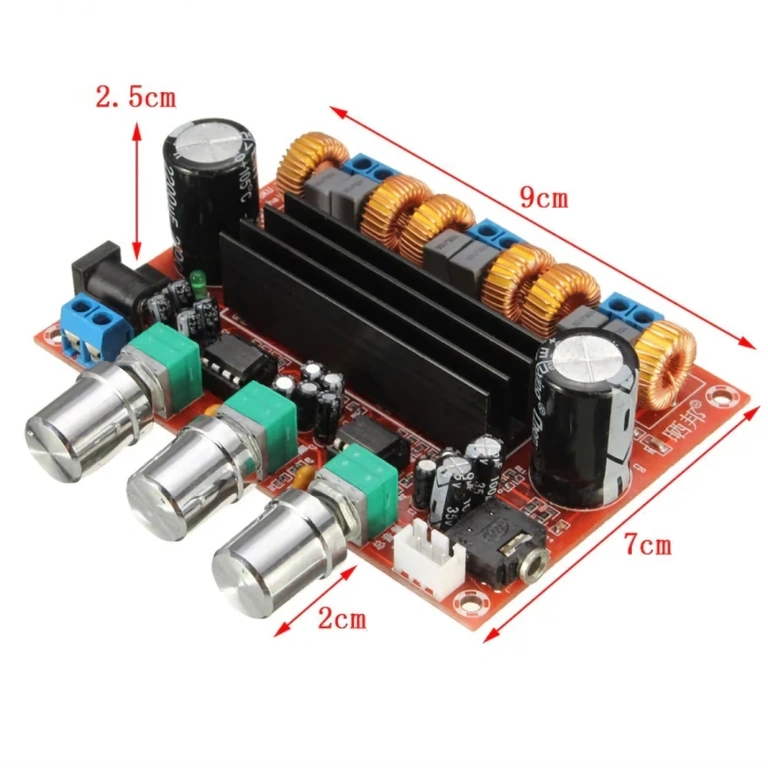

| Audio vstupy | 2 volitelné vstupy (konektory nebo svorky) |
| Ovládání hlasitosti | Potenciometry přímo na desce |
| Rozměry modulu | 10 × 9 × 2,5 cm |
Návod k použití
- Napájení: Připojte stabilizovaný DC zdroj (12V až 24V, min. 3A) a dbejte na správnou polaritu (+ a –) vyznačenou na desce. Pro dosažení maximálního výkonu doporučujeme 24V / 5A.

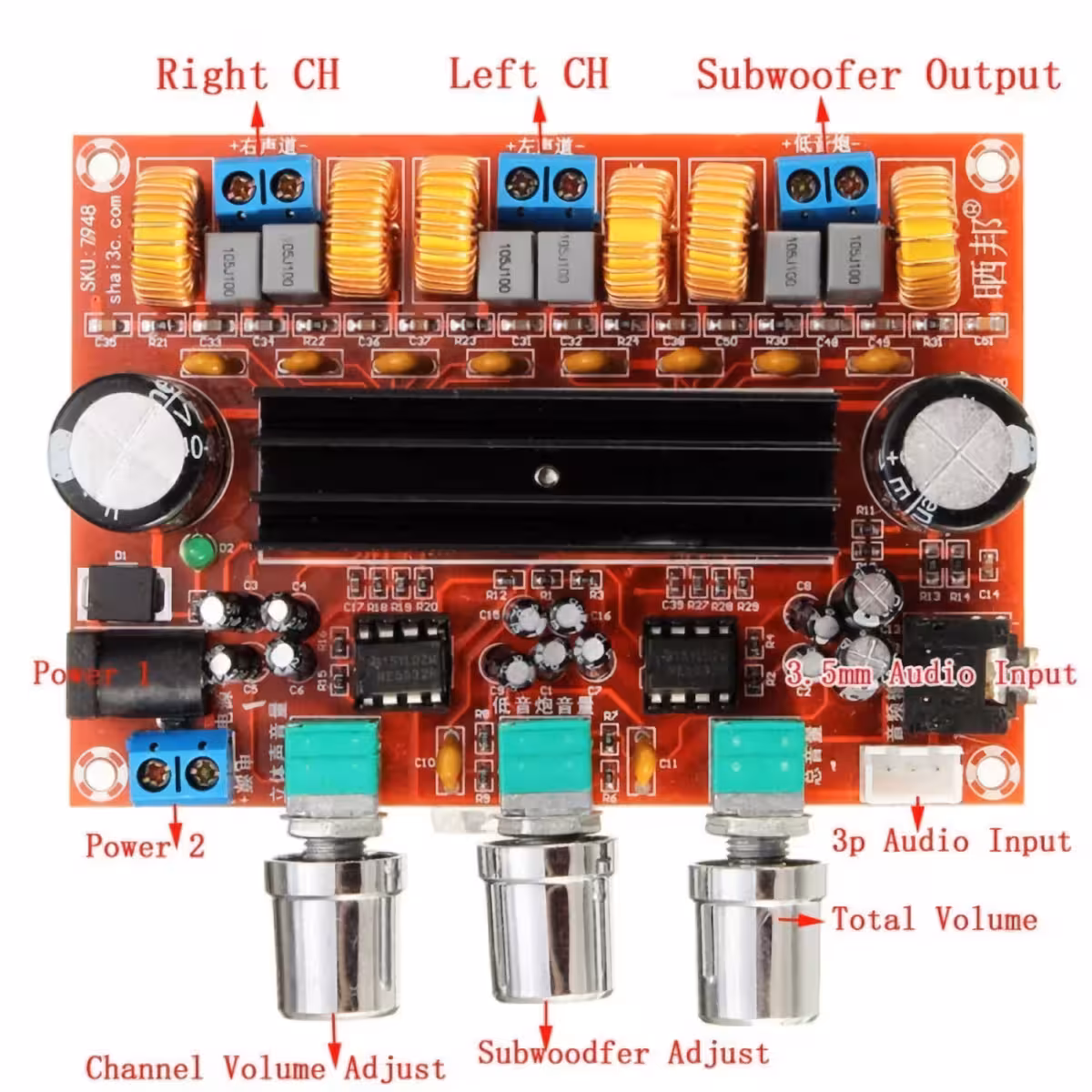

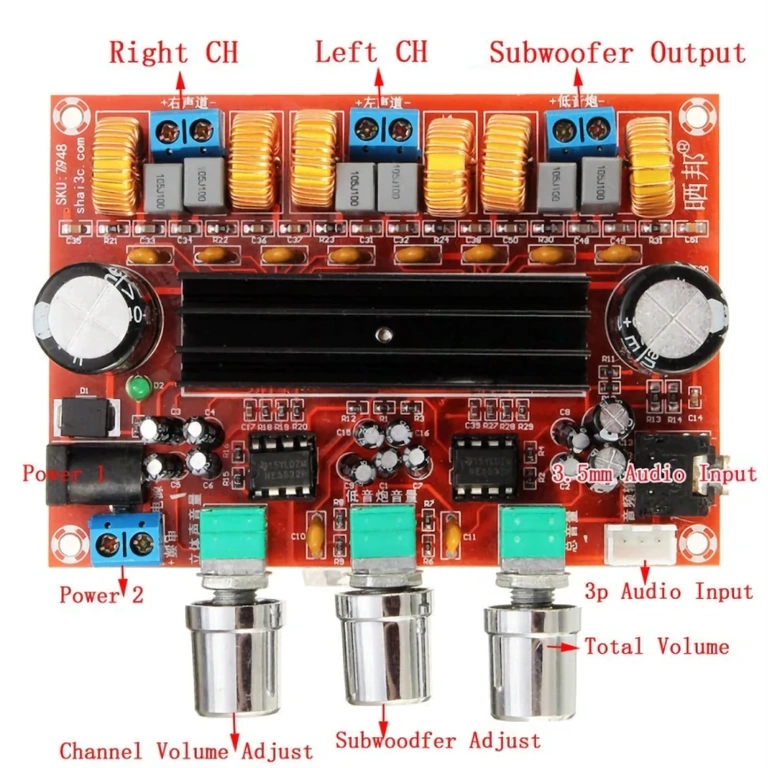

- Zapojení reproduktorů: Stereo reproduktory (4–8Ω) připojte ke svorkám L+/L– a R+/R–. Subwoofer (4–8Ω, min. 80W RMS) připojte ke svorkám označeným SUB.
- Výběr vstupu: Připojte zdroj zvuku k jednomu ze vstupů a aktivujte jej pomocí přepínače nebo jumperu na desce.
- Nastavení: Začněte s minimální hlasitostí a postupně ji zvyšujte. Pomocí potenciometrů upravte celkovou hlasitost, úroveň subwooferu, basy a výšky podle svých preferencí.
- Chlazení: Zajistěte kolem modulu dostatečný prostor pro proudění vzduchu. Při napájení 24V nebo dlouhodobém provozu při vysoké hlasitosti doporučujeme na čipy TPA3116D2 umístit chladič pro delší životnost.
Obsah balení

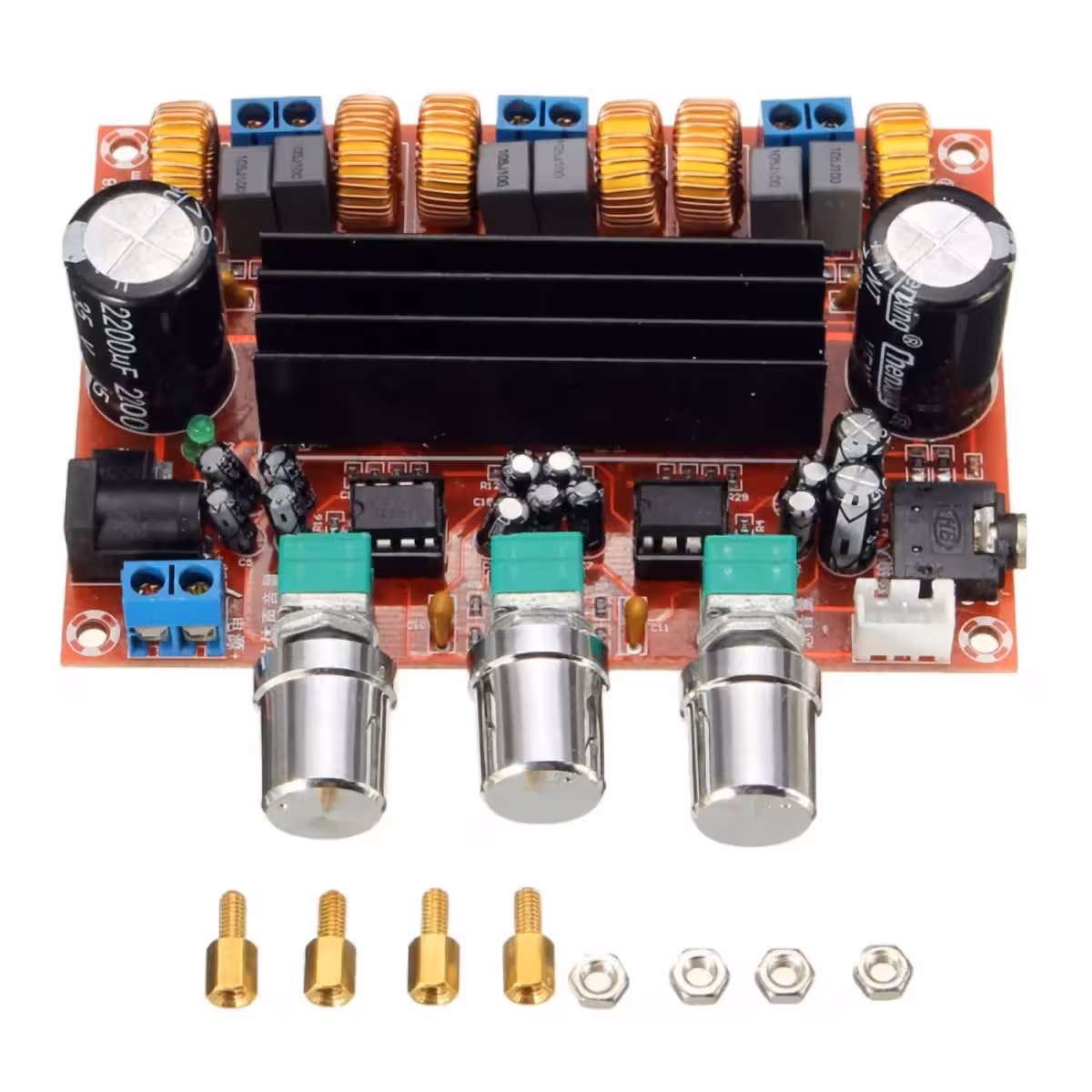

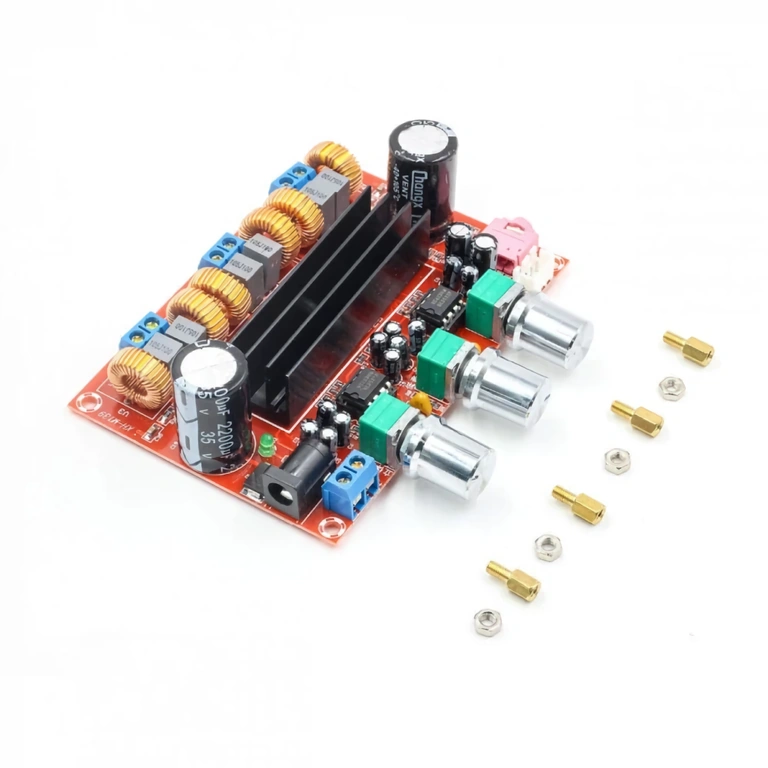

- 1 × Modul zesilovače 2.1 TPA3116D2 (kompletně osazený plošný spoj)
Často kladené dotazy
Jaké reproduktory jsou s tímto modulem kompatibilní?
Jakýkoliv reproduktor s impedancí 4 až 8 Ohmů. Pro subwoofer doporučujeme reproduktor, který zvládne alespoň 80–100W RMS – slabší 50W reproduktor by se mohl při vysoké hlasitosti přetěžovat.
Jaký napájecí zdroj je potřeba?
Stabilizovaný DC zdroj v rozsahu 12V až 24V, minimálně 3A. Pro maximální výkon doporučujeme 24V / 5A. Modul lze napájet i z 12V autobaterie, což je ideální pro DIY instalace do vozidel.
Je potřeba chladič?
Při napájení 12V a mírné hlasitosti není nezbytný. Při 24V nebo dlouhodobém provozu při vysoké hlasitosti však malý chladič na čipech TPA3116D2 výrazně prodlouží životnost modulu.
Mohu používat oba audio vstupy současně?
Ne, nelze je používat současně. Modul disponuje systémem přepínání aktivního vstupu. Můžete mít připojené dva zdroje (např. telefon a notebook) a mezi nimi jednoduše přepínat.
