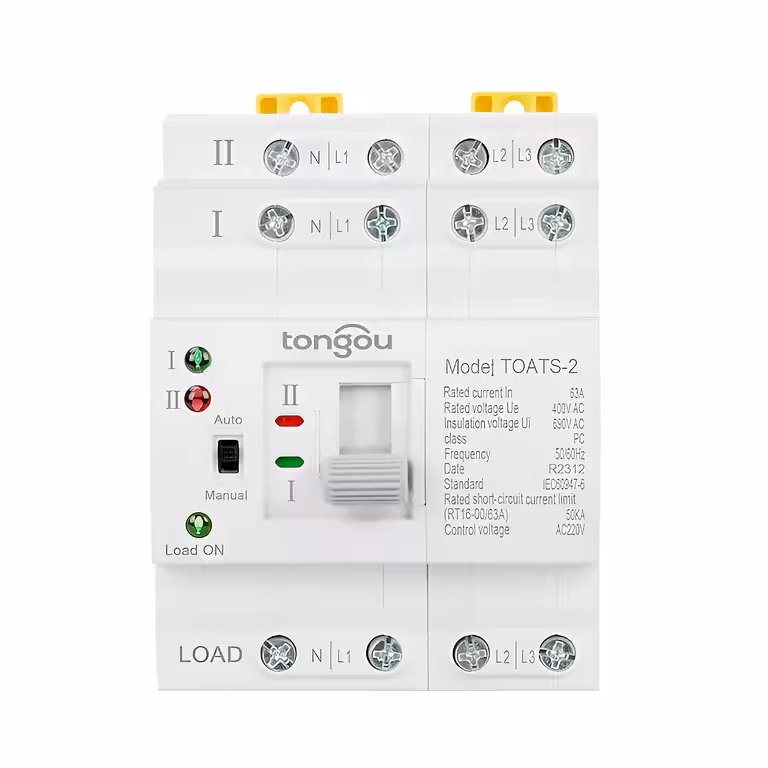

Třífázový automatický přepínač sítí (ATS) 63A – spolehlivé řešení bez výpadků napájení
Když vypadne elektrická síť, rozhodují milisekundy. U serverů, výrobních linek nebo fotovoltaických střídačů znamená i krátký výpadek restarty, ztrátu dat nebo drahé odstávky. Třífázový automatický přepínač ATS 63A zajistí přepnutí mezi zdroji za méně než 50 milisekund — interval, který většina citlivých zařízení ani nezaznamená.
Upozornění: Tento produkt je určen pro třífázové instalace 3×230V/400V, 50–60Hz. Instalaci musí provádět výhradně kvalifikovaný elektrotechnik v souladu s platnými normami ČSN a bezpečnostními předpisy.
Proč zvolit právě tento model? (Klíčové výhody):
- Rychlé přepnutí pod 50 ms — kritická zařízení zůstávají v provozu bez restartů, ztráty dat či přerušení výroby.
- Jmenovitý proud 63A — ideální pro náročné průmyslové i komerční instalace, včetně klimatizačních jednotek a výrobních strojů.
- Kompatibilita s FVE — automaticky přepíná mezi solární energií a distribuční sítí či generátorem, čímž maximalizuje vaši energetickou soběstačnost.
- Automatický i manuální režim — v režimu AUTO pracuje zcela autonomně 24/7, v režimu MAN umožňuje přímé ovládání pro účely testování a údržby.
- Široká tolerance napětí: 85 %–110 % jmenovité hodnoty — stabilní přepínání i v sítích s častým kolísáním napětí bez falešných sepnutí.
- Montáž na DIN lištu — snadná integrace do standardních rozvaděčů během několika minut bez nutnosti úprav infrastruktury.
- Automatický návrat k hlavnímu zdroji — neustálý monitoring; jakmile se parametry sítě stabilizují, ATS automaticky přepne zpět bez nutnosti zásahu obsluhy.
Detaily a výkon
Třífázový ATS přepínač neustále monitoruje elektrické parametry hlavního zdroje. Při jakékoli odchylce — poklesu napětí, výpadku fáze nebo překročení nastavených mezí — aktivuje záložní zdroj v čase kratším než 50 ms. To je tak rychlé, že UPS často ani nestihne přejít do záložního režimu.
V automatickém režimu probíhá celý proces detekce a přepnutí zcela samostatně. V manuálním režimu může obsluha zvolit aktivní zdroj přímo, což je ideální pro pravidelné revize nebo plánované servisní práce. Fyzický volič eliminuje jakékoli pochybnosti v krizových situacích.
Díky kapacitě 63A při 400V a podpoře frekvencí 50/60Hz je tento ATS vhodný pro široké spektrum aplikací: od třífázových fotovoltaických systémů a dieselagregátů až po menší datová centra a průmyslovou klimatizaci. Robustní konstrukce zajišťuje spolehlivý provoz i v náročnějších podmínkách.
| Parametr | Hodnota / Detail |
|---|---|
| Typ zařízení | Třífázový automatický přepínač sítí (ATS) |
| Jmenovitý proud | 63A |
| Jmenovité napětí | 3×230V / 400V (třífázové) |
| Frekvence | 50 Hz / 60 Hz |
| Čas přepnutí | < 50 ms |
| Počet spínaných zdrojů | 2 (Zdroj A – hlavní, Zdroj B – záložní) |
| Provozní režimy | Automatický / Manuální |
| Rozsah provozního napětí | 85 % – 110 % jmenovitého napětí |
| Hlavní aplikace | Třífázová FVE, dieselagregáty, distribuční síť, datová centra |
| Montáž | DIN lišta, elektrický rozvaděč |
| Standard provozu | Průmyslový / Komerční |
Instrukce pro instalaci a použití
- Montáž na DIN lištu — upevněte ATS do rozvaděče dle přiloženého schématu zapojení; připojte Zdroj A (síť/FVE) a Zdroj B (generátor/záložní síť).
- Volba režimu — přepněte volič do polohy AUTO pro autonomní provoz nebo do MAN pro ruční ovládání.
- Kontrola napěťových prahů — ověřte, zda parametry odpovídají vaší instalaci (85 %–110 % nominálu); v případě potřeby proveďte jemné doladění dle specifikací.
- Funkční test — simulujte výpadek hlavního zdroje a ověřte, zda dojde k přepnutí na Zdroj B v čase pod 50 ms; po obnovení Zdroje A zkontrolujte automatický návrat.
- Údržba — před jakoukoli manipulací s vodiči přepněte zařízení do režimu MANUAL a zcela odpojte napájení.
Obsah balení
- 1× Třífázový automatický přepínač sítí ATS 63A
Často kladené otázky
Funguje s třífázovým fotovoltaickým systémem připojeným k síti?
Ano. ATS automaticky přepíná mezi energií z FVE a distribuční sítí v momentě, kdy výroba ze solárních panelů klesne pod požadovanou úroveň — vše probíhá bez nutnosti manuálního zásahu.
Jak rychlé je přepnutí mezi zdroji?
Méně než 50 milisekund. Tato rychlost je dostatečná k tomu, aby nedošlo k restartu IT techniky, průmyslových klimatizací nebo automatizovaných výrobních linek.
Je nutná instalace kvalifikovaným elektrikářem?
Ano. Jakýkoli zásah do třífázových instalací musí provádět osoba s příslušnou elektrotechnickou kvalifikací dle platných norem. Neodborná instalace může vést ke ztrátě záruky a představuje vážné bezpečnostní riziko.
Lze zařízení namontovat venku nebo ve vlhkém prostředí?
Ne přímo. ATS je určen pro montáž do uzavřených elektrických rozvaděčů. Pokud je rozvaděč umístěn venku, musí mít krytí minimálně IP65, aby bylo zařízení chráněno před vlhkostí a prachem.
Co se stane, pokud vypadnou oba zdroje současně?
ATS přejde do pohotovostního režimu a zátěž nebude napájena. Jakmile se obnoví napájení alespoň jednoho ze zdrojů, přepnutí proběhne automaticky dle nastavené priority.
