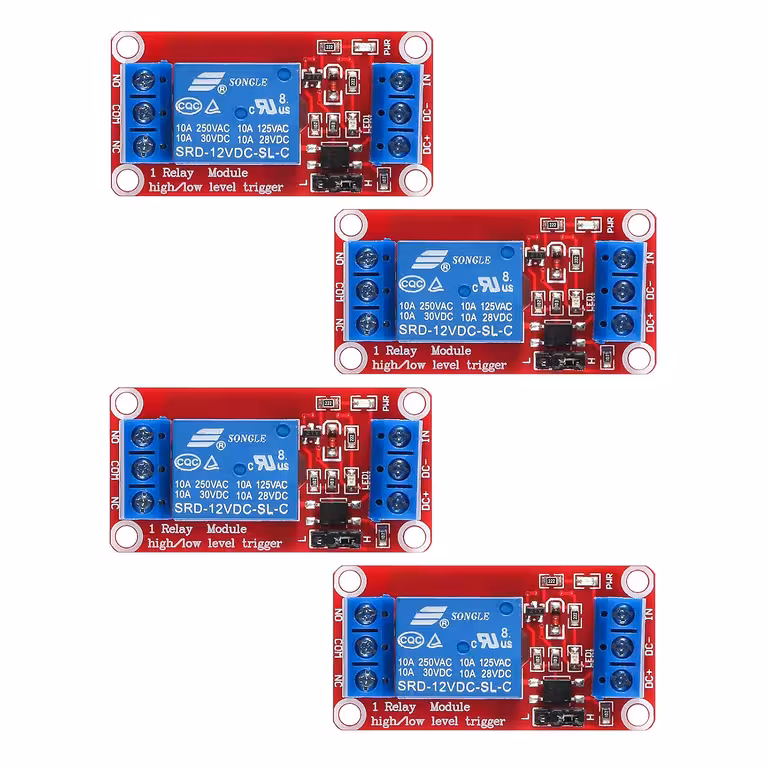

1kanálový reléový modul s optočlenem – bezpečné spínání 230V pomocí Arduina nebo Raspberry Pi
Potřebujete ovládat čerpadlo, osvětlení nebo motor na 230V pomocí GPIO pinu? Bez galvanického oddělení může jediná napěťová špička okamžitě zničit váš mikrokontrolér. Tyto reléové moduly s optočlenem vytvářejí elektrickou bariéru mezi vaší řídicí logikou a výkonovou částí — bez ohledu na to, co se stane v silovém obvodu, vaše piny zůstanou v bezpečí.
Poznámka: Při dokončování objednávky si prosím vyberte požadovanou variantu — 5V nebo 12V reléový modul. Sada obsahuje 4 kusy zvolené varianty.
Proč zvolit tuto sadu? (Hlavní výhody):
- Galvanické oddělení pomocí optočlenu — řídicí a výkonový obvod jsou zcela odděleny; zkrat na zátěži se nikdy nedostane k vašim GPIO pinům.
- Volitelný High/Low trigger pomocí jumperu — logiku spínání změníte během 5 sekund bez nutnosti přepojování nebo úpravy kódu.
- Bezpečný design (fault-tolerant) — pokud dojde k náhodnému odpojení řídicího signálu, relé zůstane ve výchozí poloze; nedojde k nechtěnému sepnutí zátěže.
- 10A kontakty pro reálné zátěže — podporuje AC 250V/10A a DC 30V/10A; ideální pro žárovky, čerpadla, ventilátory a menší domácí či průmyslové motory.
- Univerzální kompatibilita — vhodné pro Arduino, Raspberry Pi, ESP32, ARM, PIC, AVR, CNC a další platformy s digitálními piny.
- Předinstalované šroubovací svorky — snadné zapojení NC, C, NO, Coil+ a Coil- bez nutnosti pájení či dalších adaptérů.
- Sada 4 kusů — ideální pro vícekanálové projekty nebo jako zásoba pro systémy, kde záleží na spolehlivosti.
Detaily a výkon
Optočlen v každém modulu zcela odděluje řídicí obvod od výkonového — proud na Trigger vstupu je pouze cca 5 mA (u 5V verze), což je ideální pro logické úrovně moderních mikrokontrolérů bez nutnosti dalších rezistorů. Cívka relé je napájena samostatně 5V DC nebo 12V DC (dle zvolené varianty), zatímco kontakty spínají zátěž až do AC 250V / 10A. 5V verze je přímo integrovatelná do projektů napájených z USB nebo standardních 5V zdrojů, zatímco 12V verze je vhodná pro automobilové systémy, řídicí rozvaděče a projekty napájené 12V bateriemi.
| Parametr | Hodnota / Detail |
|---|---|
| Napájecí napětí cívky | 5V DC nebo 12V DC (dle zvolené varianty) |
| Maximální zátěž kontaktů | AC 250V / 10A, DC 30V / 10A |
| Typ izolace | Optočlen |
| Proud na Trigger vstupu | cca 5 mA (5V model) |
| Typ kontaktů | NC (spínací), C (společný), NO (rozpínací) |
| Vstupy modulu | Coil +, Coil –, Trigger |
| Výběr triggeru | Jumper pro High-Level / Low-Level Trigger |
| Kompatibilita | Arduino, Raspberry Pi, ESP32, ARM, PIC, AVR, MCU, CNC |
| Počet modulů v sadě | 4 kusy |
| Typ modulu | 1kanálový reléový modul |
Návod k použití a programování
- Připojte Coil + a Coil – k odpovídajícímu napájecímu zdroji (5V nebo 12V DC).
- Propojte pin Trigger s digitálním výstupním pinem vašeho mikrokontroléru (GPIO, digitální pin Arduina atd.).
- Nastavte jumper do požadované polohy: High-Level Trigger (relé sepne při logické 1) nebo Low-Level Trigger (relé sepne při logické 0).
- Připojte zátěž ke svorkám NC/C (normálně sepnuto) nebo NO/C (normálně rozepnuto) podle logiky vaší aplikace.
- Odešlete digitální příkaz z vašeho kódu (např. digitalWrite(pin, HIGH) v Arduino IDE) pro aktivaci nebo deaktivaci relé.
Obsah balení
- 4 × 1kanálový reléový modul (5V nebo 12V — dle zvolené varianty)
- Předinstalované šroubovací svorky na každém modulu
Často kladené dotazy
Funguje s 3,3V signálem na Triggeru (např. Raspberry Pi, ESP32)?
Ve většině případů ano, optočlen obvykle akceptuje i 3,3V na Trigger vstupu. Pro zaručenou funkci doporučujeme použít převodník logických úrovní 3,3V→5V nebo ověřit minimální práh optočlenu v datasheetu. Napájení cívky musí zůstat 5V nebo 12V bez ohledu na logické napětí.
Jaký je praktický rozdíl mezi High-Level a Low-Level Triggerem?
U High-Level Triggeru se relé aktivuje, když pin Trigger obdrží signál HIGH. U Low-Level Triggeru se aktivuje při signálu LOW (GND). Chování změníte pouhým přepnutím jumperu — bez nutnosti měnit zapojení nebo kód.
Mohu ovládat spotřebiče na 230V, například žárovku nebo zahradní čerpadlo?
Ano. Kontakty podporují AC 250V / 10A, což je dostačující pro většinu běžných domácích spotřebičů. Ujistěte se, že nepřekračujete proud 10A a při práci se síťovým napětím dodržujte bezpečnostní předpisy.
Mohu ovládat všechny 4 moduly z jednoho Arduina?
Ano. Každý modul vyžaduje pouze jeden digitální pin pro Trigger. Arduino Uno má 14 digitálních pinů, takže můžete nezávisle ovládat všechny 4 moduly ze sady a stále vám zbyde dostatek pinů pro další periferie.
