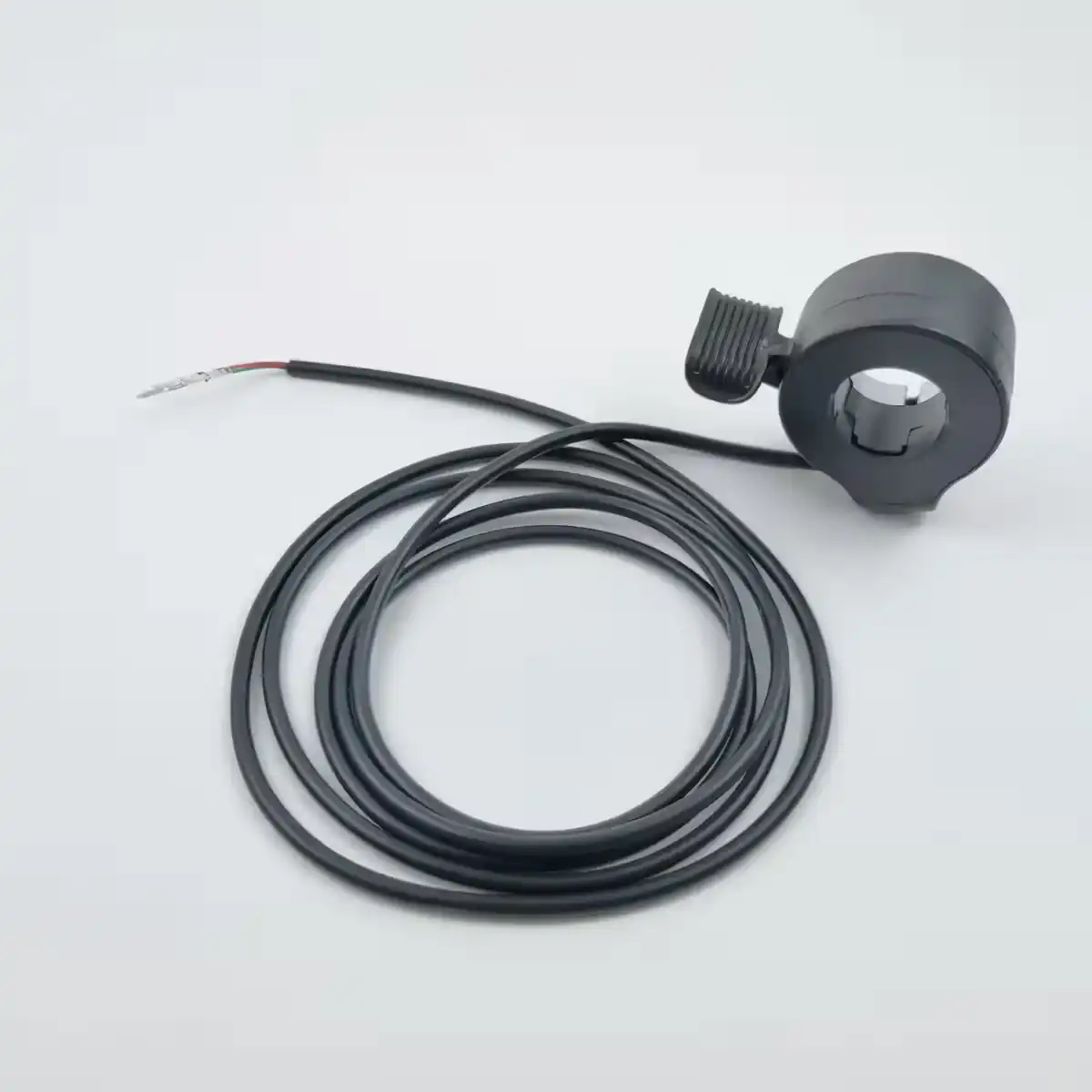

Univerzální 3-vodičová plynová rukojeť – plynulé ovládání pro jakýkoliv elektrický systém od 24V do 72V
Potřebujete vyměnit poškozenou plynovou rukojeť nebo hledáte přesnější ovládání pro svůj stroj? Ať už jezdíte na 36V elektrokoloběžce nebo 60V elektrokole, tato 3-vodičová plynová rukojeť se připojí přímo bez nutnosti dalších úprav. Kabel o délce 160 cm pohodlně dosáhne i na rámy s delší kabeláží a standardní barevné schéma zapojení vám usnadní instalaci.
Poznámka: Před zapojením si ověřte pořadí pinů na vašem řídicím modulu (controlleru) — některé jednotky mohou mít odlišné zapojení oproti standardu Červená/Černá/Zelená.
Proč zvolit právě tuto rukojeť? (Hlavní výhody):

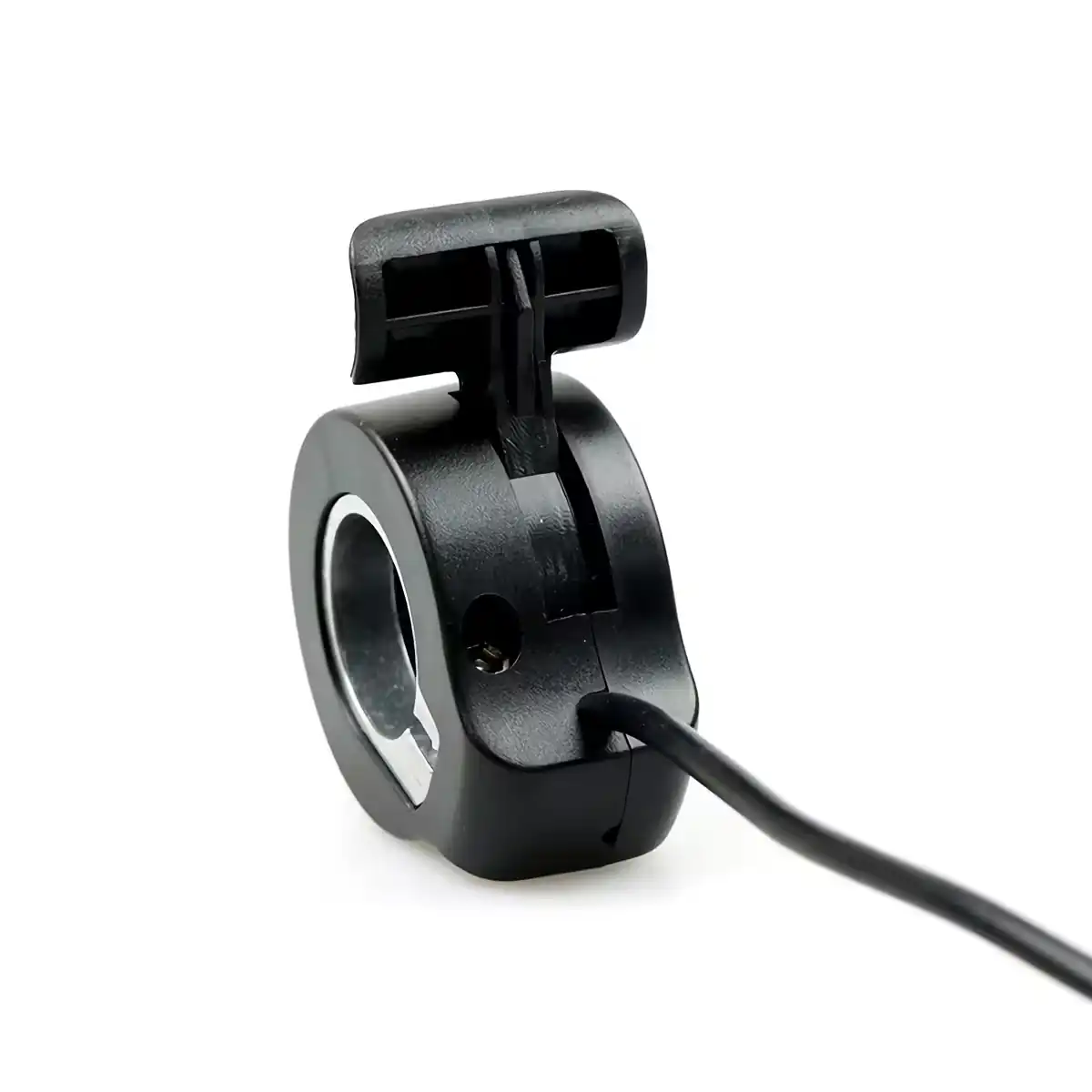

- Univerzální napětí — funguje se systémy 24V, 36V, 48V, 60V i 72V, takže nemusíte hledat model přesně pro váš stroj.

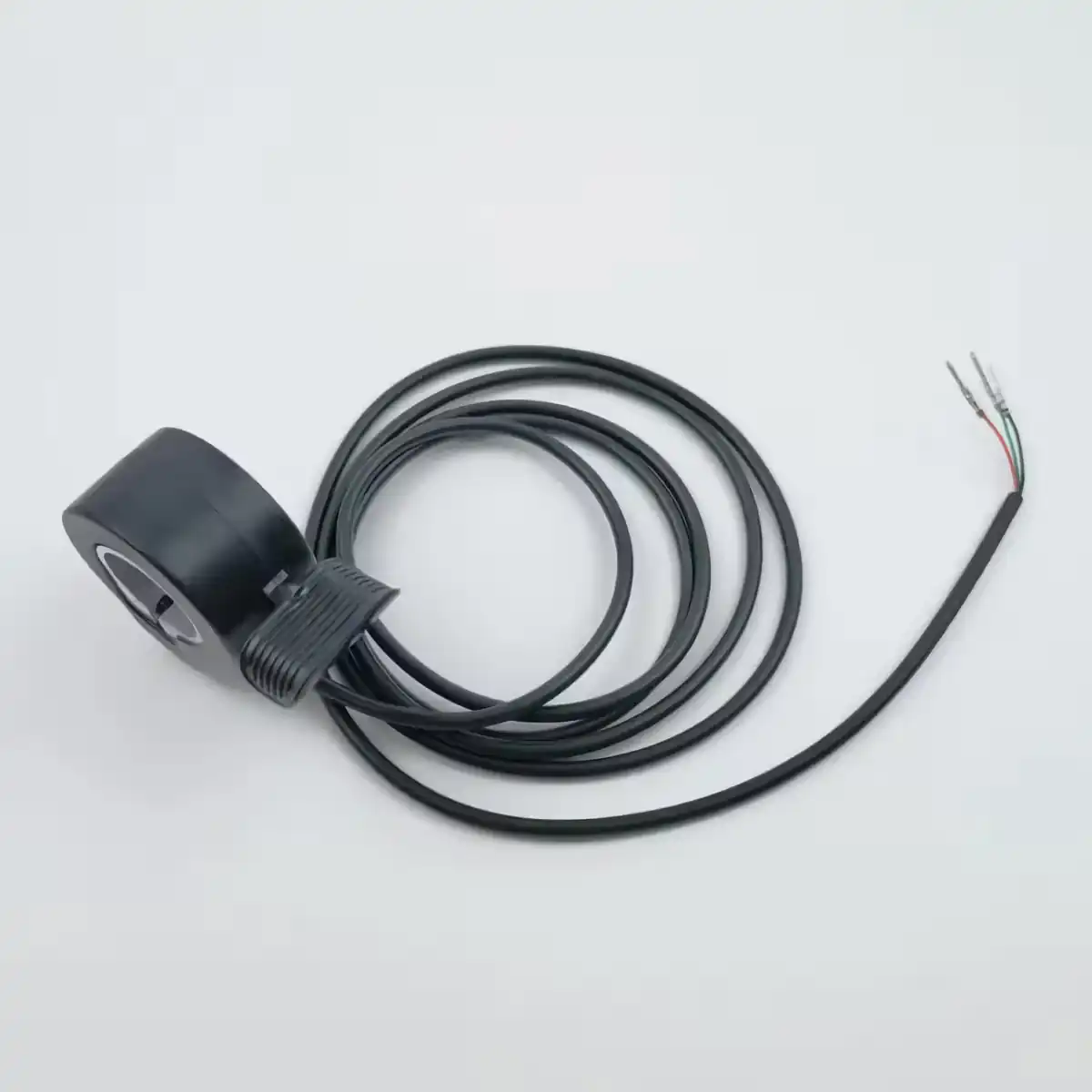

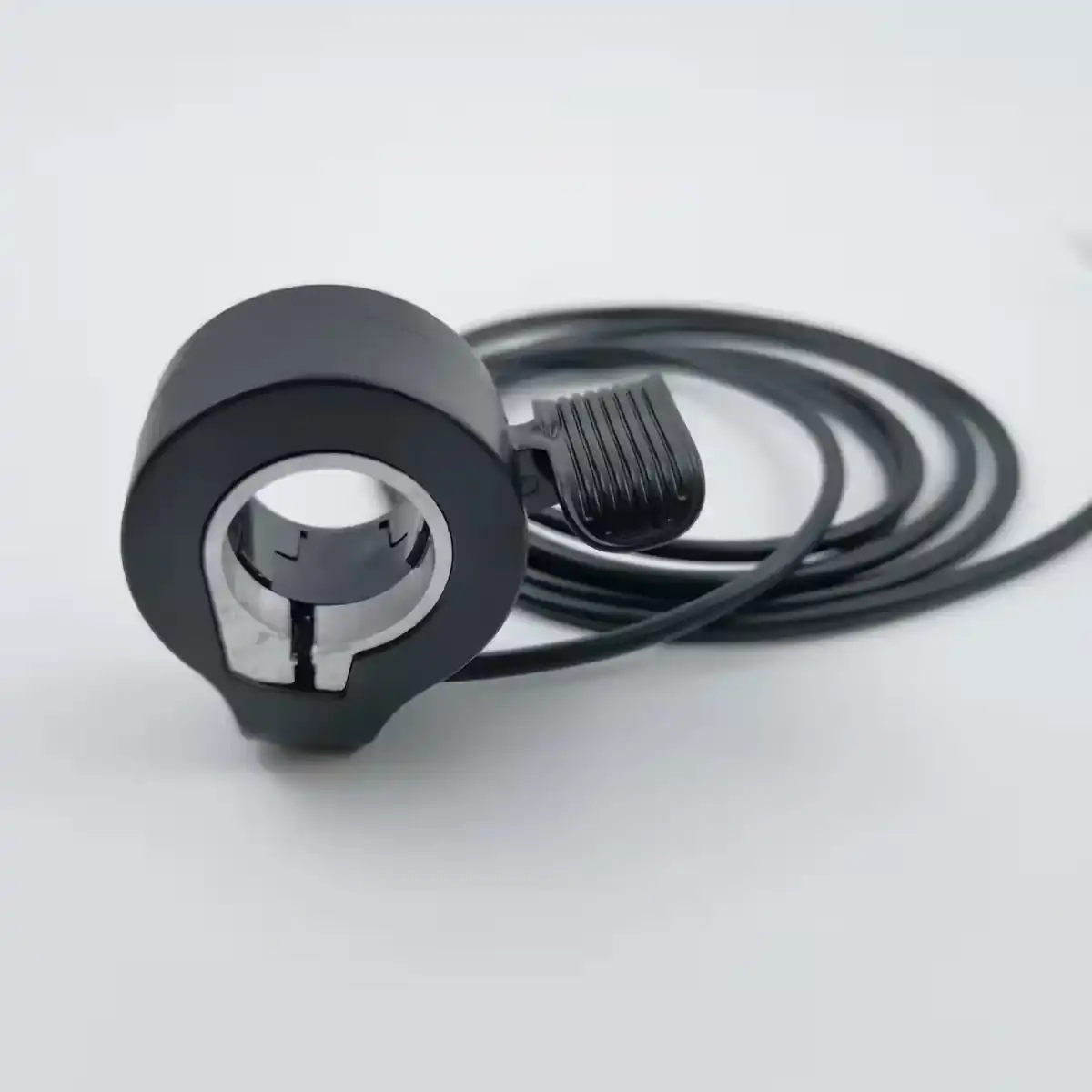

- Dlouhý kabel 160 cm — dostatečná délka pro vedení rámem i u větších strojů bez nutnosti prodlužování.
- Bezkontaktní senzor — zajišťuje plynulý a konstantní signál bez mechanického opotřebení, které je typické pro klasické potenciometry.

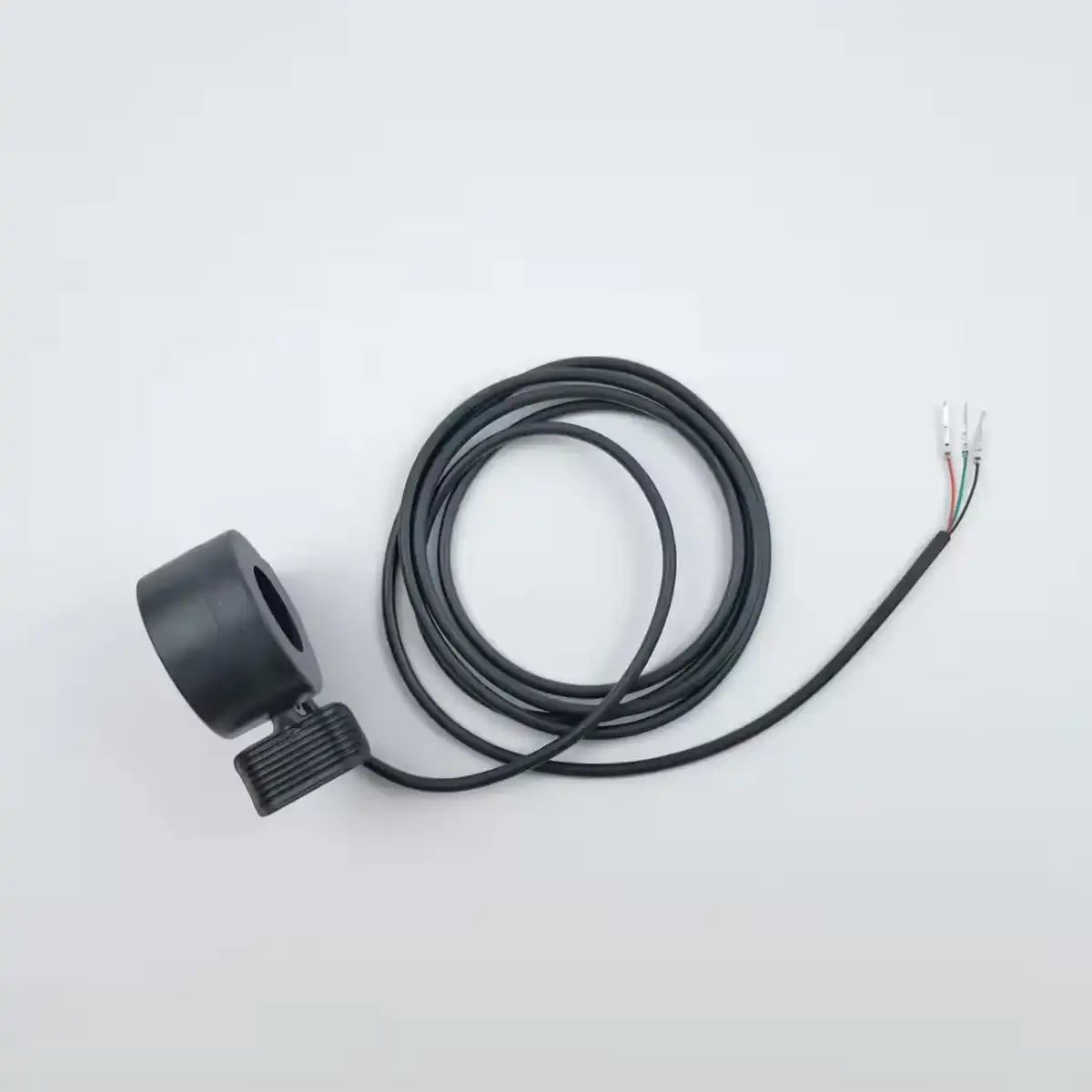

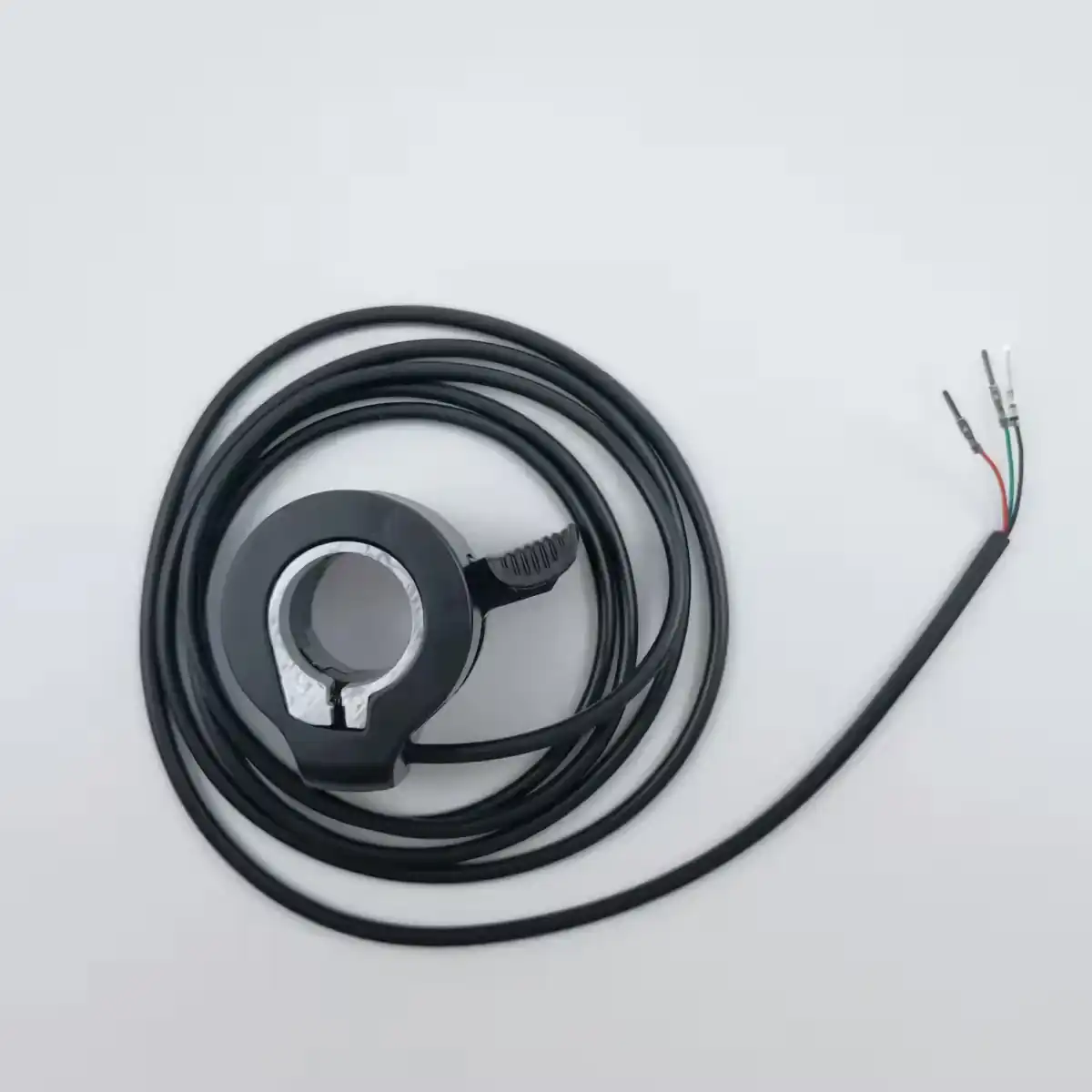

- Standardní barevné značení — Červená (+5V), Černá (GND), Zelená (signál): zapojení zvládnete během 5 minut.
- Kompatibilita s 22mm řídítky — nejrozšířenější průměr pro elektrokoloběžky a elektrokola, pevné uchycení pomocí přiložené objímky.

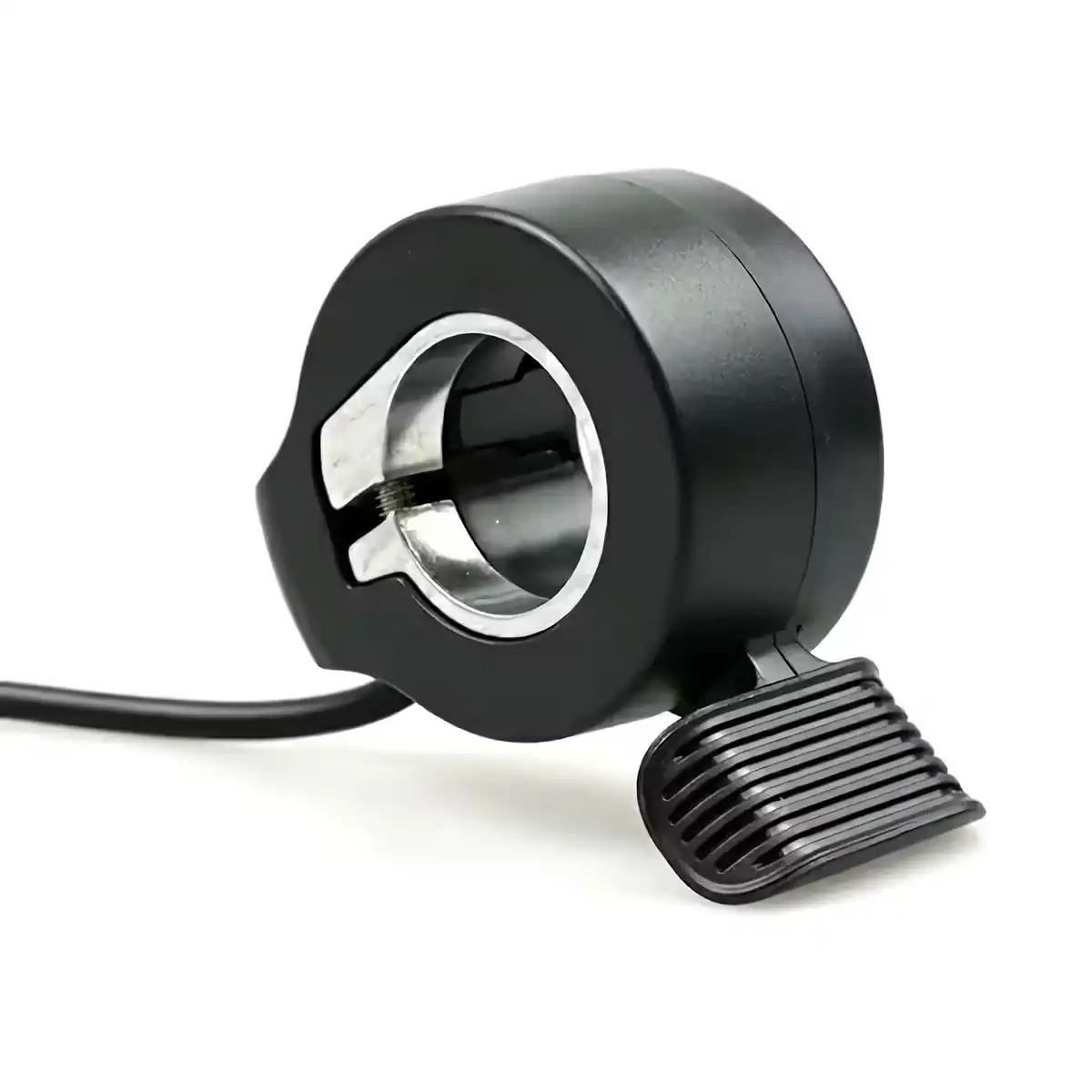

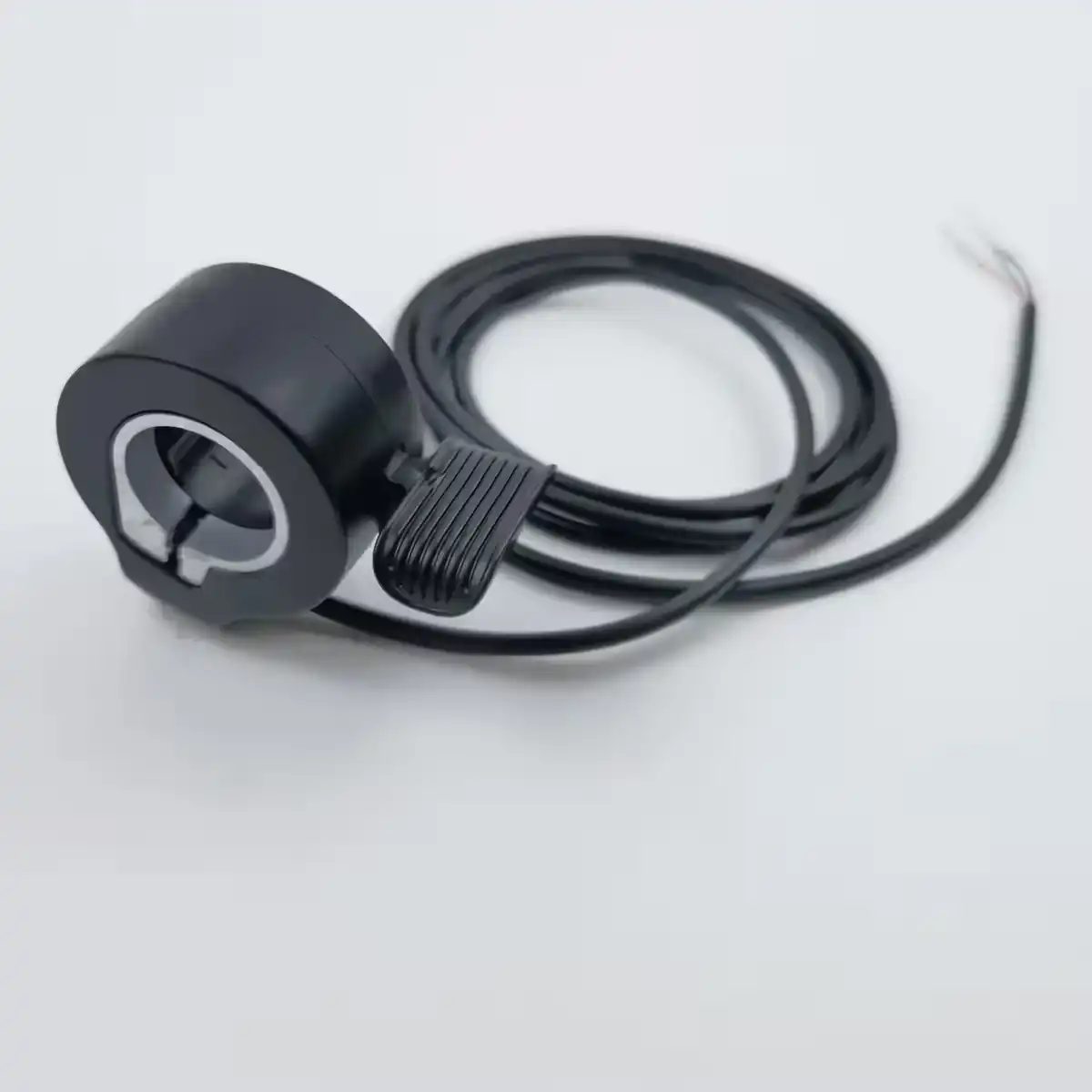

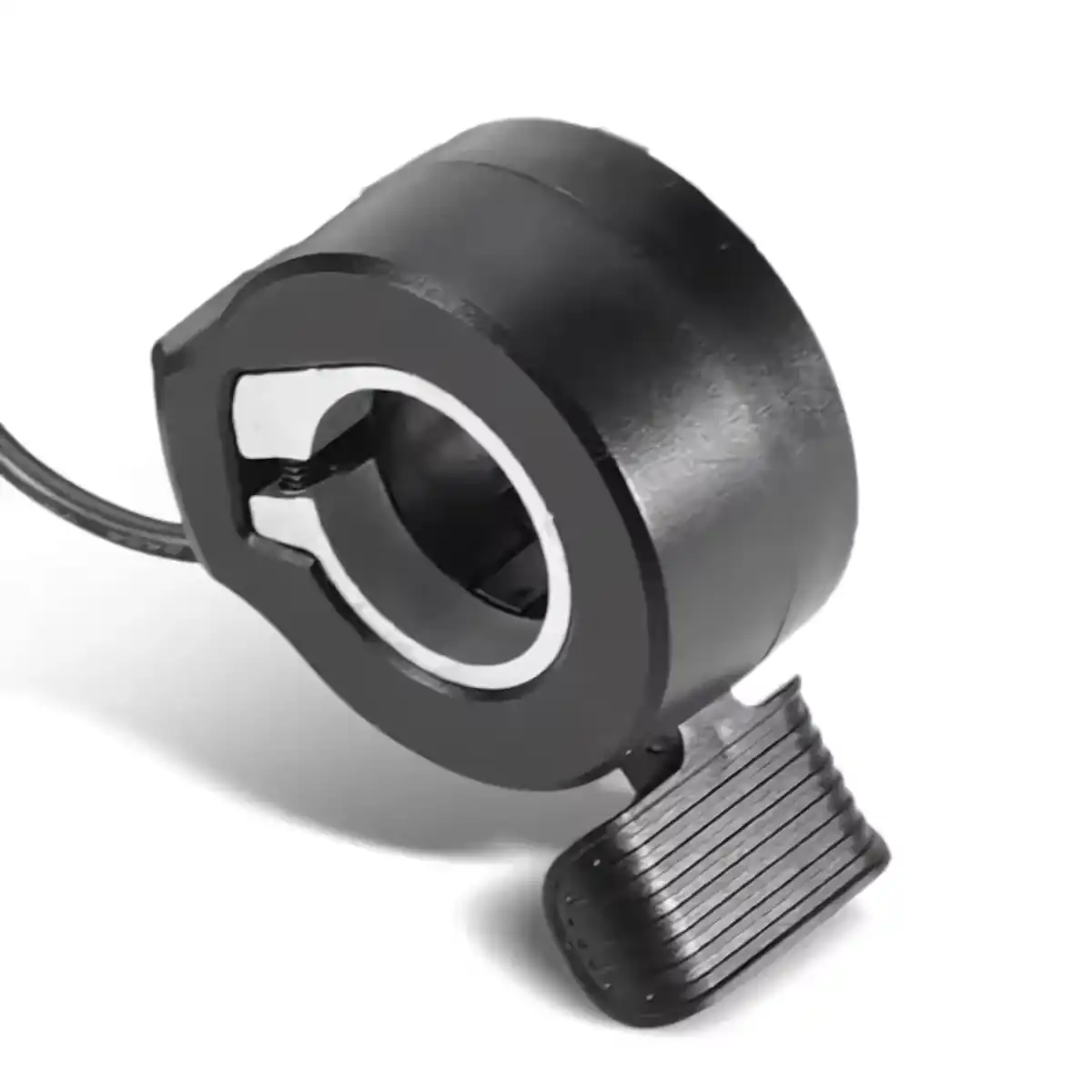

- Palcové ovládání (thumb throttle) — umožňuje jemnou regulaci rychlosti v městském provozu, aniž byste museli povolit stisk řídítek.
Detaily a výkon
Signál plynu je přenášen pomocí Hallova senzoru nebo lineárního potenciometru, což zaručuje plynulý chod bez cukání a hluchých míst. Kabel o délce 160 cm je chráněn odolným obalem proti oděru — vydrží tření o rám i po tisících kilometrech. 3-pinový konektor odpovídá univerzálnímu schématu, které využívá většina řídicích jednotek na trhu, včetně běžně dostupných komponentů.
| Parametr | Hodnota / Detail |
|---|---|
| Počet vodičů | 3 (Červený, Černý, Zelený) |
| Kompatibilní napětí | 24V / 36V / 48V / 60V / 72V |
| Délka kabelu | 160 cm |
| Typ ovládání | Palcové (thumb throttle) |
| Průměr řídítek | 22 mm (standard) |
| Červený vodič | +5V – napájení |
| Černý vodič | GND – kostra |
| Zelený vodič | Signál ovládání plynu |
| Aplikace | Elektrokoloběžka, elektrokolo, elektro-skútr |
Návod k instalaci a použití
- Identifikujte vodiče na vašem vozidle: napájení (+5V), kostru (GND) a signál plynu.
- Sjednoťte barvy dle standardního schématu: Červená → +5V, Černá → GND, Zelená → Signál.
- Pokud se zapojení vašeho controlleru liší, přeuspořádejte piny v konektoru před připojením — konektor nikdy nezasouvejte silou obráceně.
- Namontujte rukojeť na řídítka pomocí přiložené objímky. Utáhněte pevně, ale s citem, abyste nepoškodili plastový kryt.
- Před první jízdou otestujte funkci při nízkém napětí nebo se strojem zvednutým ze země, abyste ověřili správnou linearitu signálu a směr ovládání.
Obsah balení
- 1x Univerzální 3-vodičová plynová rukojeť
- 1x Kabel 160 cm s konektorem
- 1x Montážní objímka na řídítka
Často kladené dotazy
Funguje s mou 48V elektrokoloběžkou?
Ano. Rukojeť podporuje napětí 24V, 36V, 48V, 60V i 72V, takže 48V systém je plně kompatibilní.
Jak poznám, zda je zapojení mého controlleru kompatibilní?
Standardní schéma je Červená (+5V), Černá (GND), Zelená (signál). Pokud má váš controller jiné pořadí pinů, můžete vodiče v konektoru jednoduše přeházet bez nutnosti stříhání nebo nákupu adaptérů.
Moje řídítka mají průměr 25 mm — bude rukojeť sedět?
Přiložená objímka je určena pro standardní 22mm řídítka. Na 25mm řídítkách nebude uchycení pevné — budete potřebovat jinou objímku nebo vymezovací podložku.
Má rukojeť LED indikátor baterie?
Ne. Jedná se o jednoduchý palcový ovladač bez displeje či indikace stavu baterie. Pokud vyžadujete integrovaný displej, hledejte modely s 5 vodiči nebo samostatný LCD panel.
