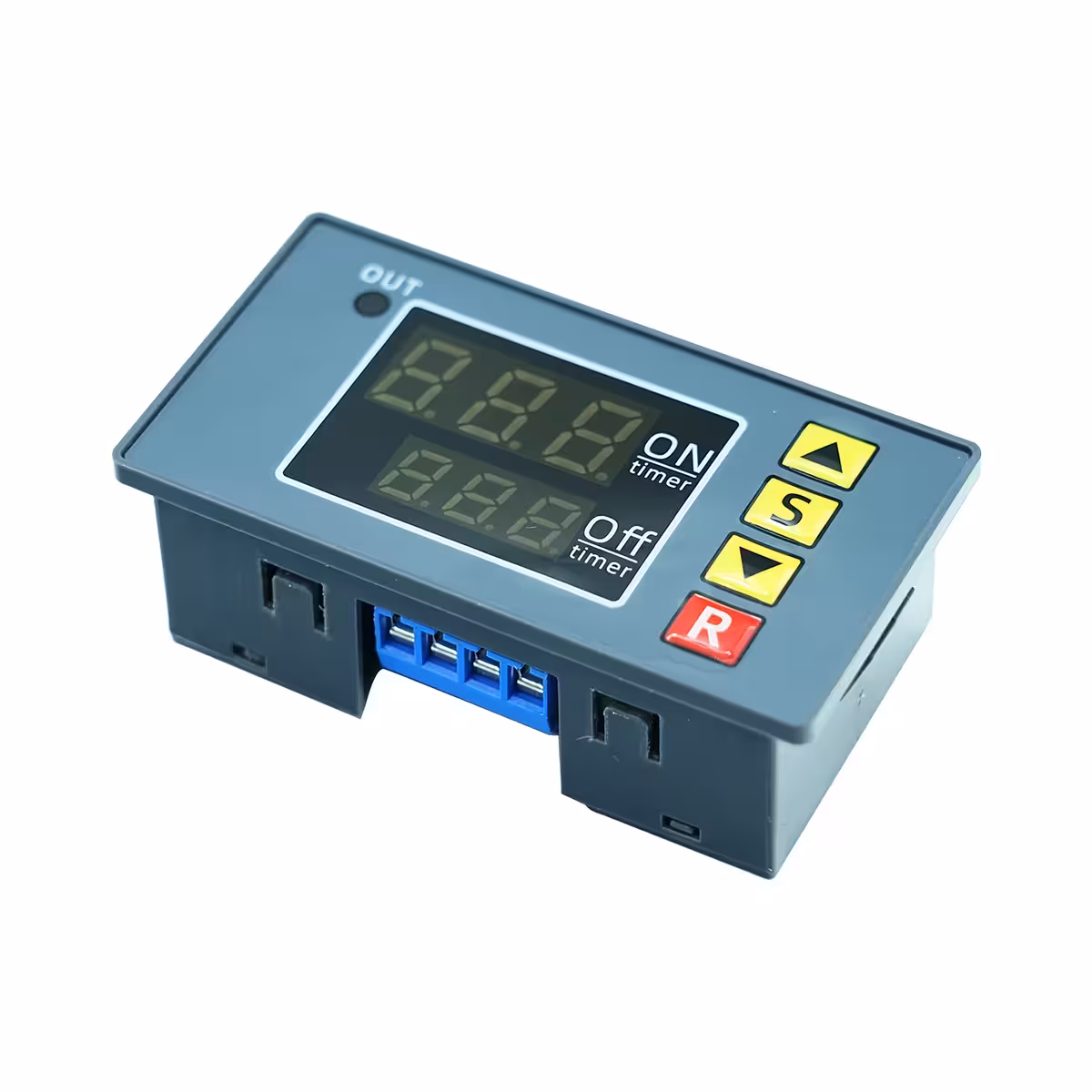

Cyklické časové relé 24V DC — přesné časování, které si pamatuje nastavení i po výpadku proudu
Spíná čerpadlo příliš brzy? Běží ventilátor neustále? Nebo se vám po každém výpadku proudu rozhodí celý systém závlahy? Pokud řešíte tyto problémy, naše cyklické časové relé 24V DC s nevolatilní pamětí je ideálním řešením. Nastavení zůstane uloženo i po přerušení napájení, takže nemusíte nic znovu programovat.

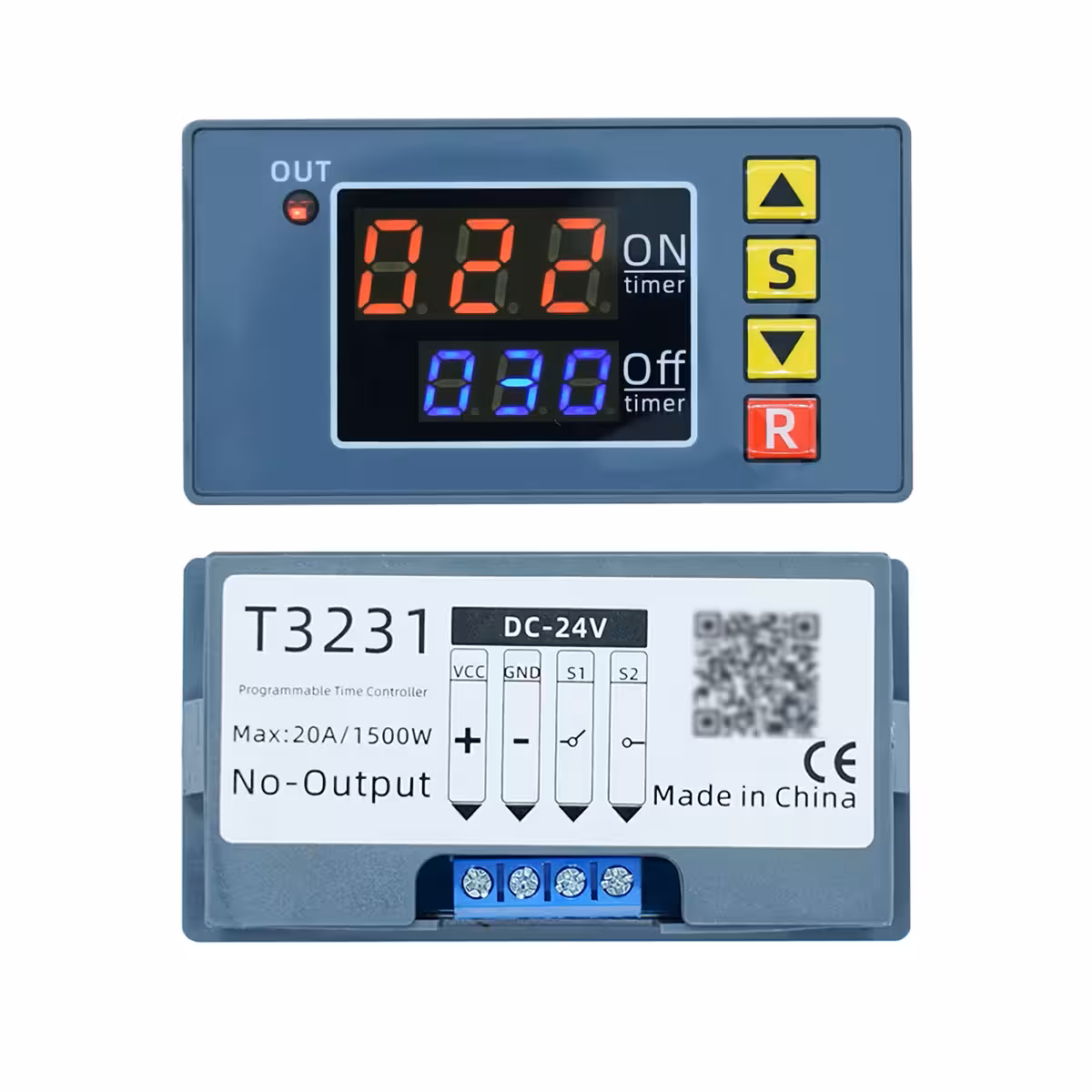

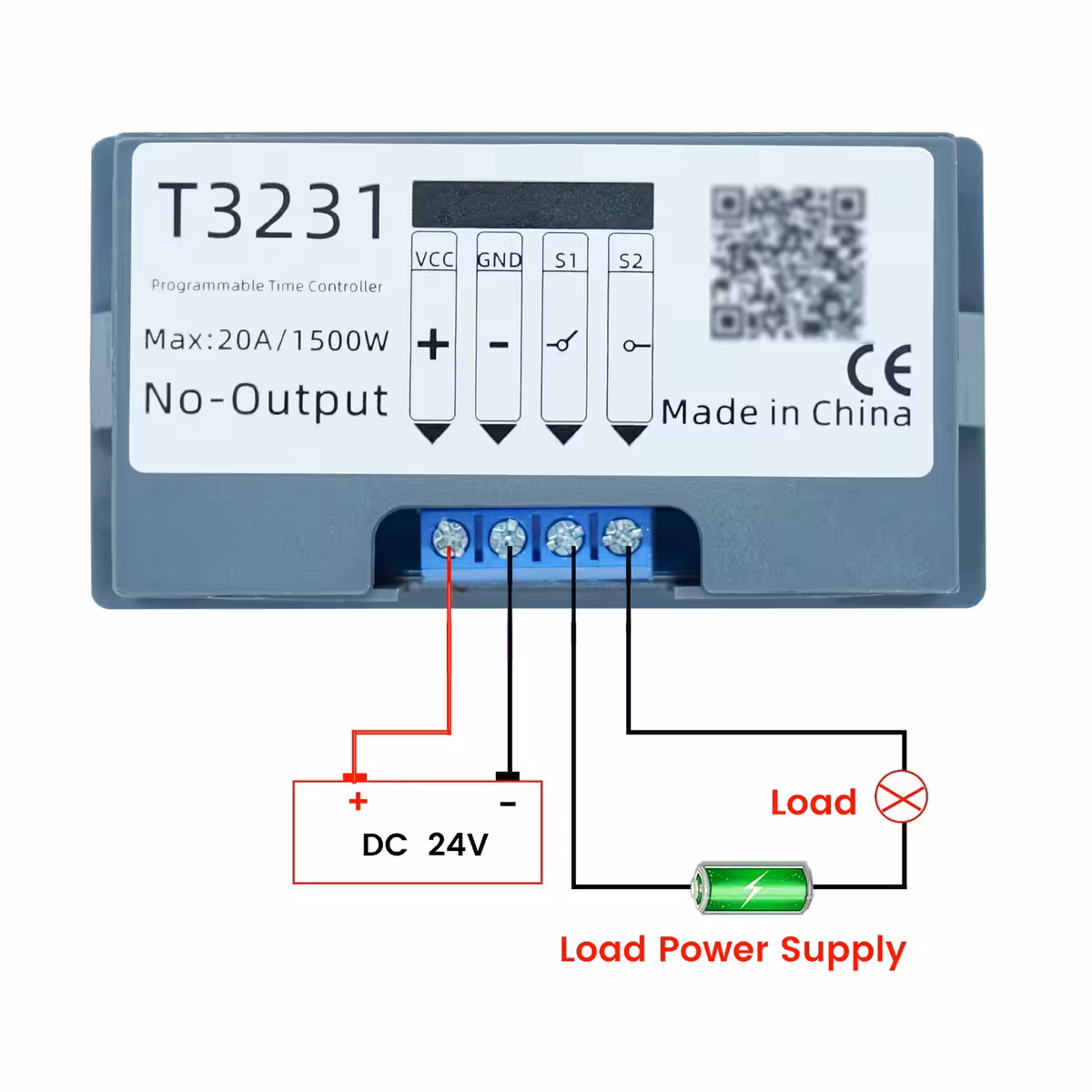

Poznámka: Modul je určen výhradně pro napájení 24V DC. Pro využití portu externího spouštění (XH-2.45-2P) je nutné připájet konektor nebo vodiče přímo na určené plošky.
Proč si vybrat právě tento model? (Hlavní výhody):
- Paměť při výpadku napájení — parametry P0–P5 i nastavené časy ON/OFF zůstávají uloženy; po obnovení napájení cyklus automaticky pokračuje bez nutnosti zásahu.
- Časový rozsah 0–999 v sekundách, minutách nebo hodinách — jednotky lze nastavit nezávisle pro fázi ON i OFF, takže můžete snadno kombinovat např. 10 sekund sepnutí a 2 hodiny pauzy v jednom cyklu.
- Reléový výstup 10A (NO kontakt) — přímo ovládá čerpadla, ventilátory nebo LED pásky bez nutnosti dalších výkonových modulů.
- Cyklický provoz 1–999 cyklů nebo nekonečná smyčka — možnost automatického zastavení po určitém počtu opakování, což je ideální pro dávkovače nebo zavlažovací systémy.
- Dvojí spouštění: automatické nebo manuální — start ihned po zapnutí napájení (P4=ON) nebo externím impulsem přes tlačítko/senzor připojený k portu XH-2.45-2P.
- Zámek tlačítek P5 — po konfiguraci lze klávesnici uzamknout, čímž zabráníte nechtěným změnám v průmyslových či zemědělských instalacích.
Technické detaily a výkon

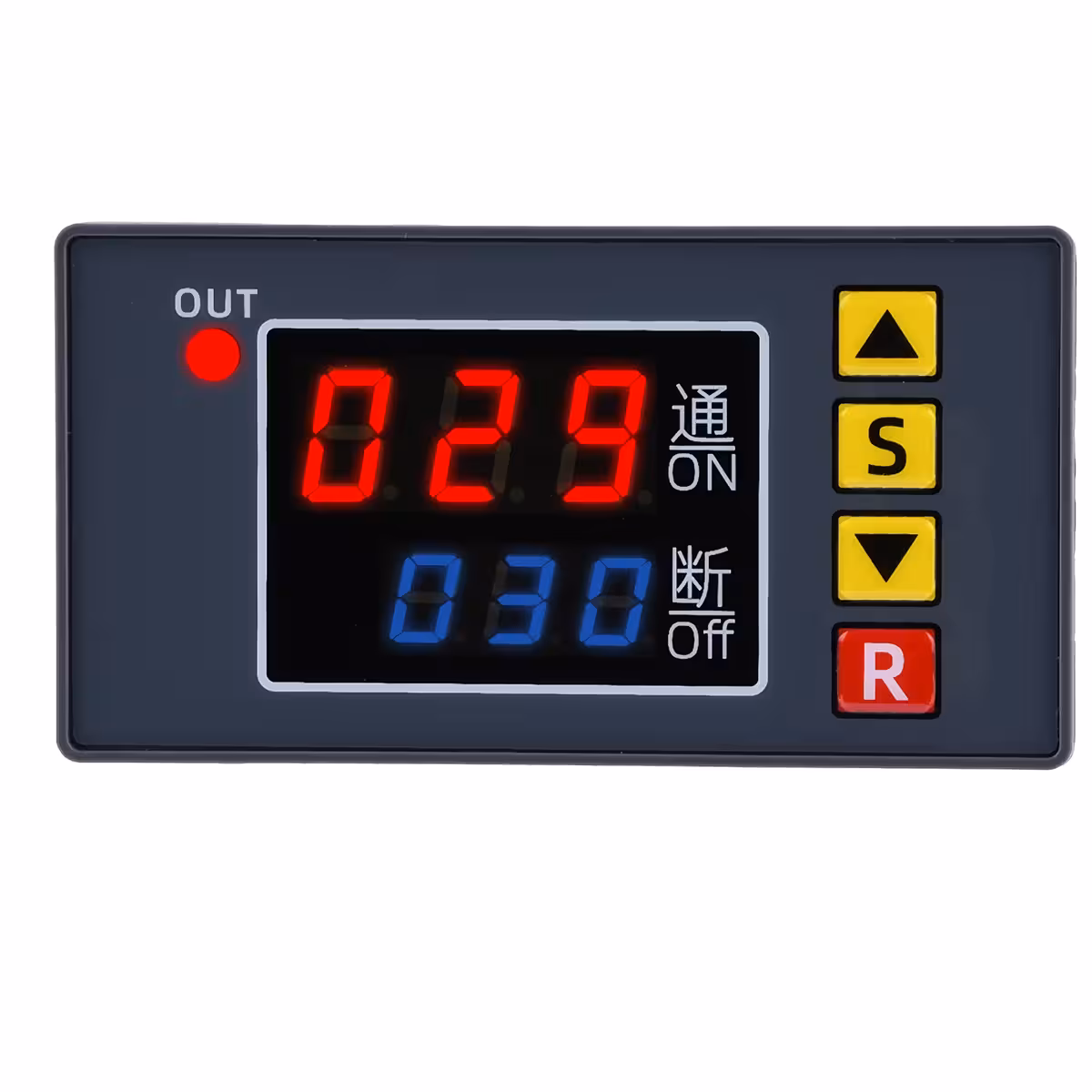

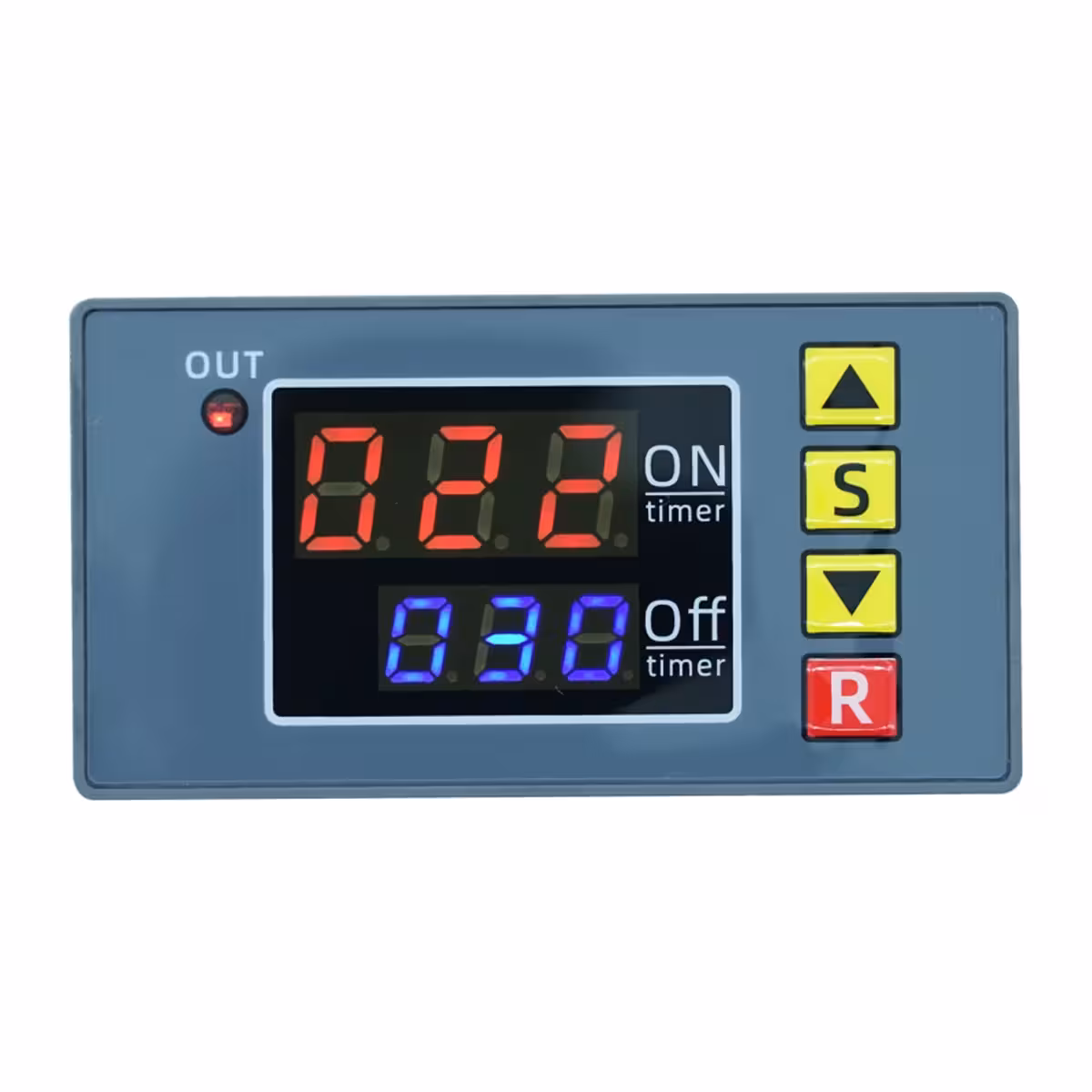

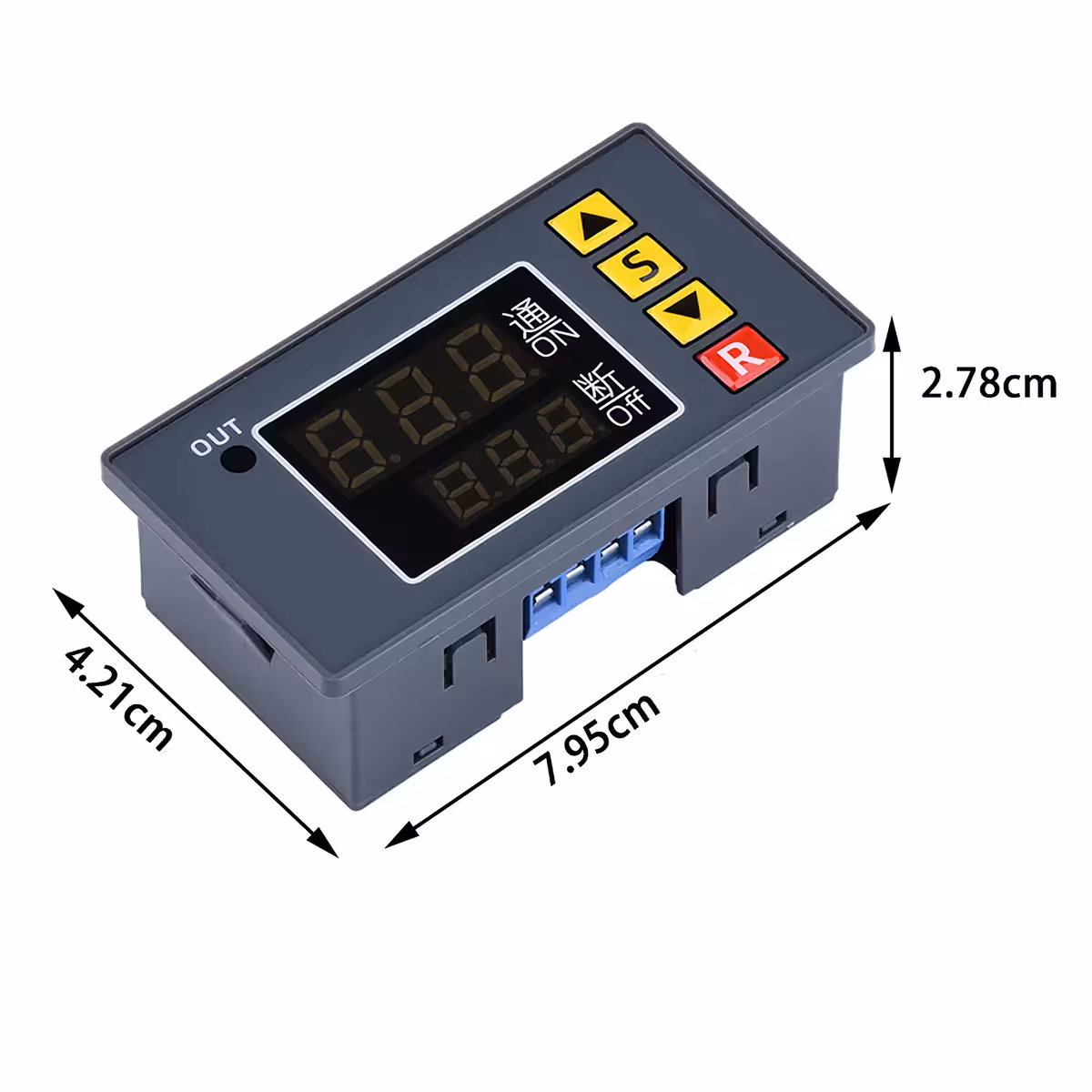

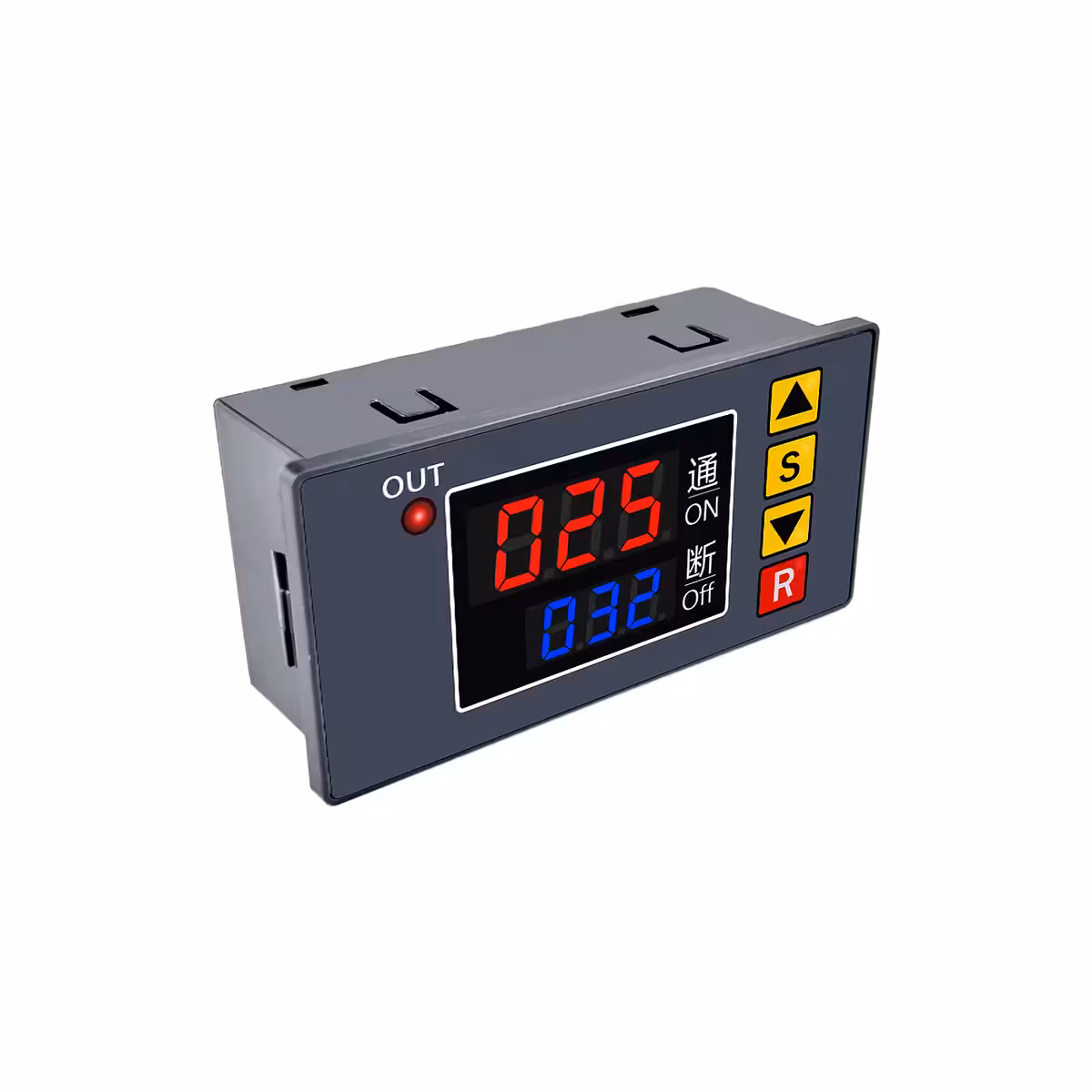

Modul pracuje s napětím 24V DC a spíná zátěž až do 10A přes spínací kontakt (NO), což bohatě postačuje pro většinu běžných čerpadel či ventilačních systémů. Fáze ON a OFF jsou konfigurovatelné nezávisle, což umožňuje vytvářet asymetrické scénáře – např. krátké sepnutí následované dlouhou pauzou. To vše v kompaktním provedení o rozměrech 79,5 × 42,1 × 27,8 mm. LED indikátor OUT vás vždy vizuálně informuje o stavu sepnutí relé.
| Parametr | Hodnota / Detail |
|---|---|
| Napájecí napětí | 24V DC |
| Reléový výstup | 1 kanál, NO kontakt, max. 10A |
| Časová jednotka | Sekundy / Minuty / Hodiny (volitelné pro ON i OFF) |
| Časový rozsah | 0 – 999 s/min/h |
| Cyklická funkce | Nekonečná smyčka nebo 1–999 cyklů |
| Zpoždění startu / vypnutí | Podporováno |
| Spouštění | Automatické (P4=ON) nebo manuální (tlačítko R / externí port) |
| Paměť při výpadku | Ano – nevolatilní paměť, ukládá všechny parametry |

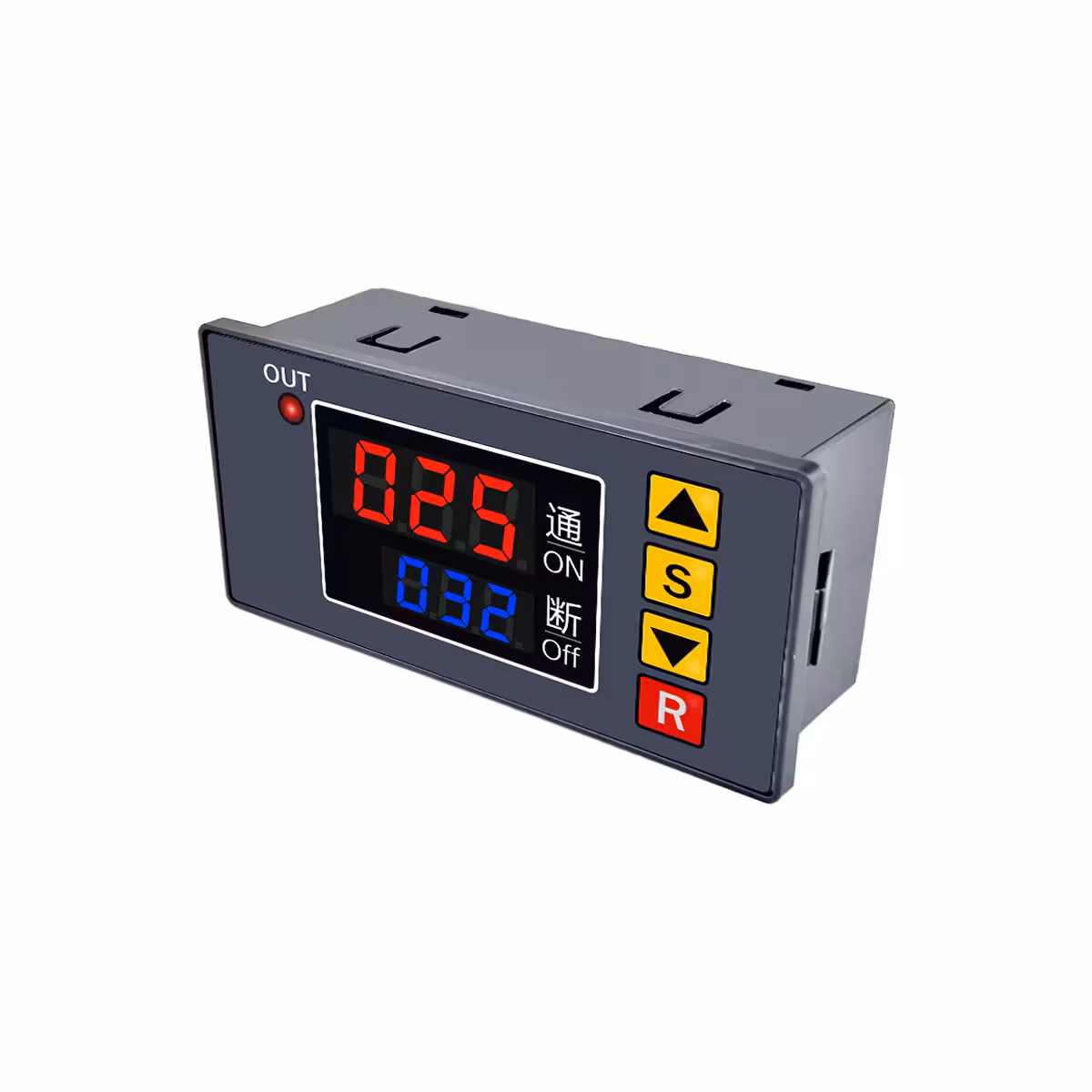

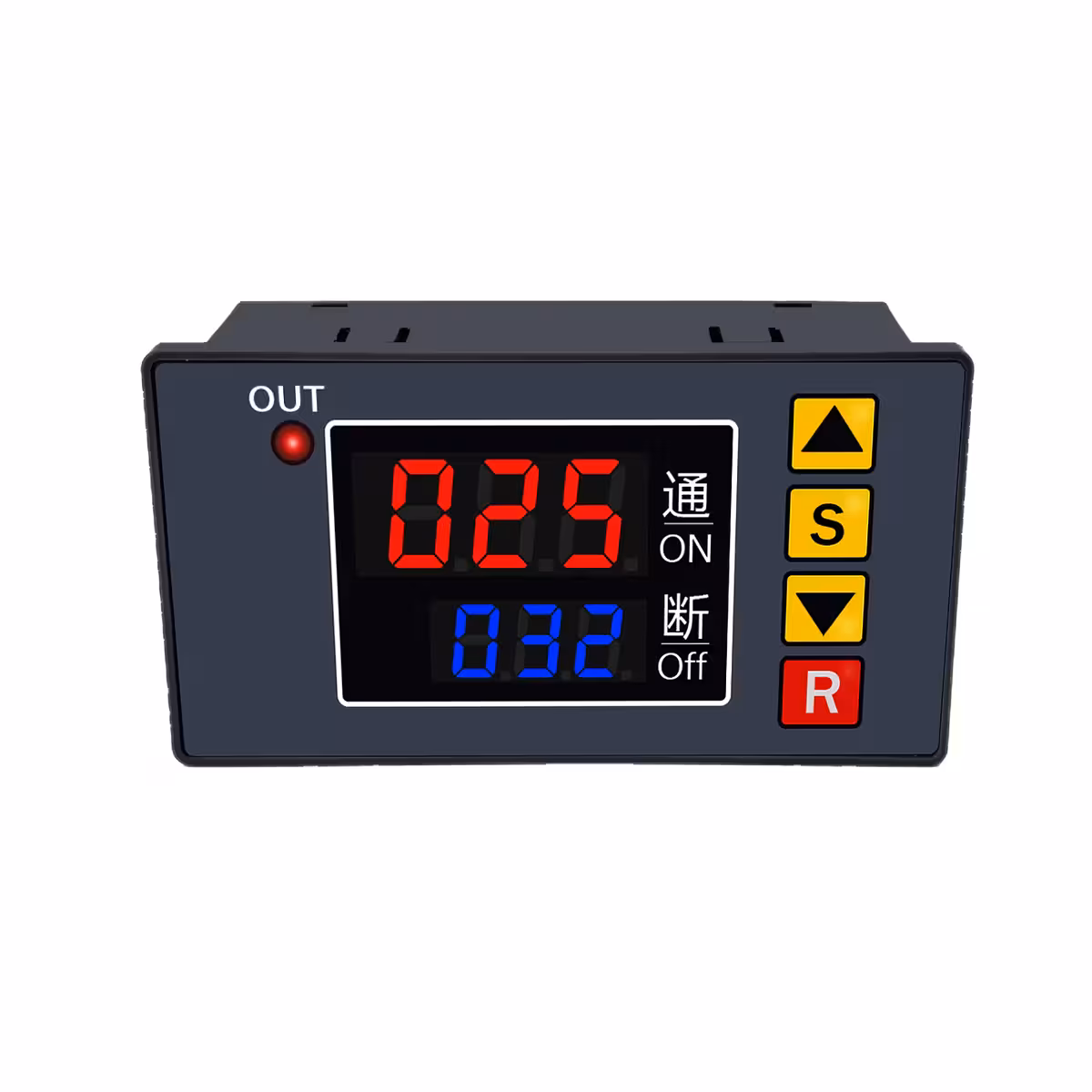

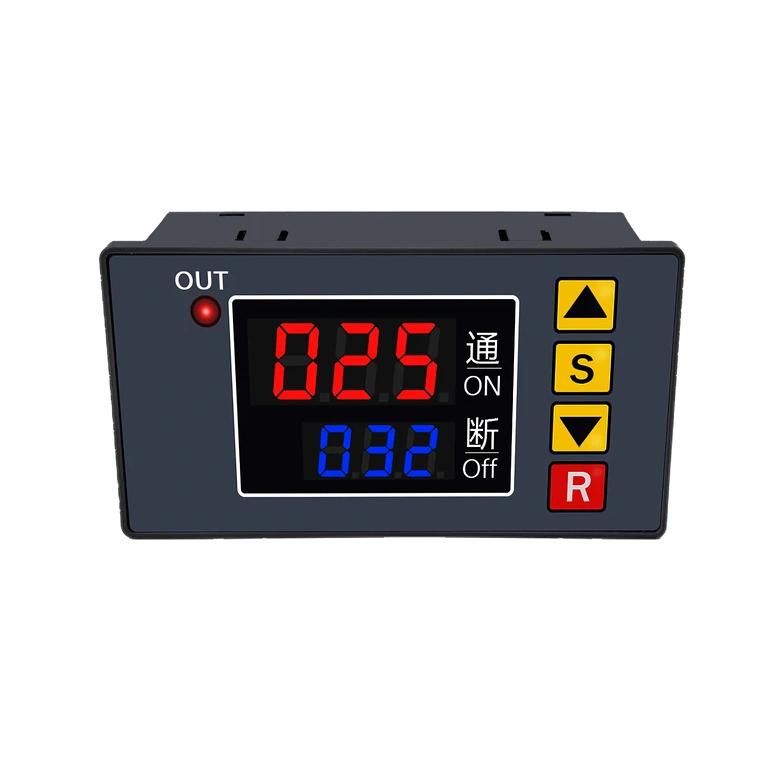

| LED indikace OUT | Svítí = relé sepnuto, Nesvítí = relé rozepnuto |
| Port externího spouštění | XH-2.45-2P (vyžaduje připájení konektoru nebo vodičů) |
| Rozměry modulu | 79,5 × 42,1 × 27,8 mm |
| Montážní otvor | 77 × 39,3 mm |
Návod k programování a použití
- Podržte tlačítko S po dobu 6 sekund pro vstup do menu programování.

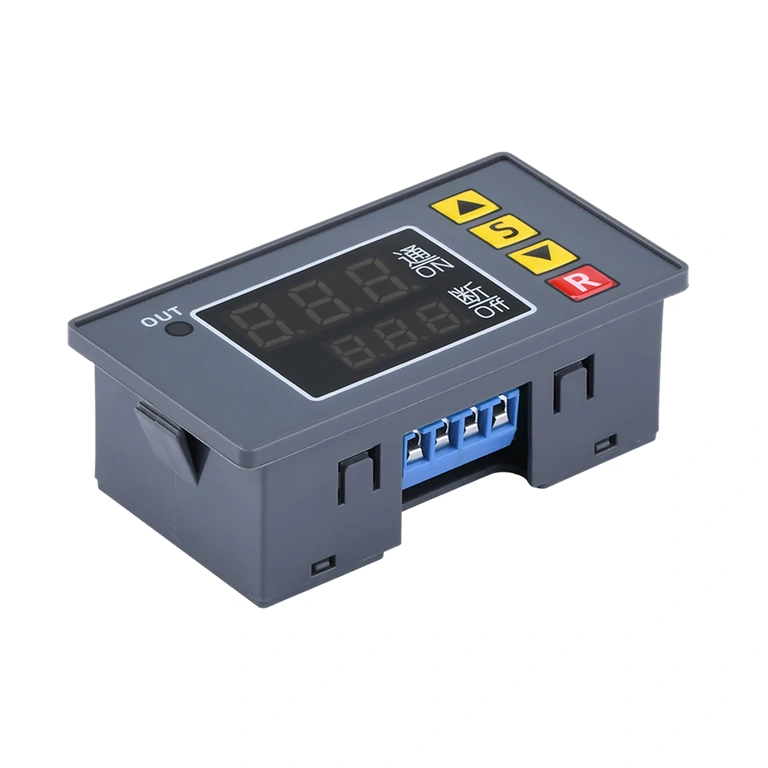

- Krátkým stiskem S procházejte kódy P0–P5: P0 = jednotka času ON, P1 = jednotka času OFF, P2 = priorita cyklu, P3 = počet cyklů, P4 = režim spouštění, P5 = zámek tlačítek.
- Tlačítky ▲ a ▼ upravte hodnotu vybraného parametru.
- Dvojitým kliknutím na S nastavíte postupně čas sepnutí (ON) a čas vypnutí (OFF).
- Pokud po dobu 6 sekund nestisknete žádné tlačítko, nastavení se automaticky uloží do paměti.
- V automatickém režimu (P4=ON) cyklus začne ihned po připojení napájení.
- V manuálním režimu (P4=OFF) stiskněte tlačítko R nebo aktivujte externí port pro spuštění cyklu.
- Příklad cyklického provozu: ON=10s, OFF=5s, P3=OFF → nekonečné opakování cyklu.
- Příklad zpoždění startu: ON=0, OFF=10s → sepnutí až 10 sekund po zapnutí napájení.
Obsah balení

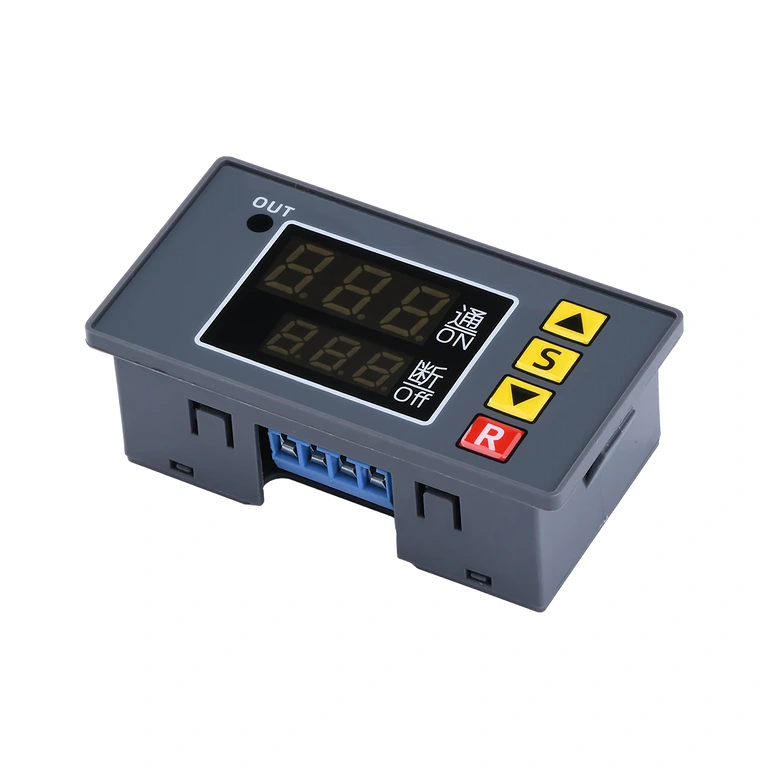

- 1 × Programovatelné cyklické časové relé 24V DC
Často kladené dotazy
Lze toto relé napájet 12V nebo 230V?
Nikoliv. Modul je určen výhradně pro 24V DC. Připojení k jinému napětí může způsobit trvalé poškození obvodu.
Jakou maximální zátěž mohu na relé připojit?
Maximálně 10A na NO kontaktu. Pro vyšší zátěž doporučujeme použít externí stykač ovládaný tímto relé.
Ztratí se nastavení při výpadku proudu?
Ne. Nevolatilní paměť uchová všechny parametry (P0–P5, časy ON/OFF) a po obnovení napájení relé automaticky pokračuje v činnosti.
Jak spustím cyklus externím senzorem nebo tlačítkem?
Nastavte P4=OFF a připojte tlačítko či senzor k portu XH-2.45-2P na desce. Pozor: port vyžaduje připájení konektoru nebo vodičů přímo na plošky.
Mohu omezit počet cyklů sepnutí/vypnutí?
Ano. Parametr P3 umožňuje zvolit nekonečnou smyčku nebo pevný počet mezi 1 a 999 cykly, po kterých se relé automaticky zastaví.
