DC-DC Step-Down měnič 600W 25A snižuje napětí z 12–75V na 2,5–60V a umožňuje nastavení jak napětí (CV), tak proudu (CC). Nabízí vysokou účinnost, ochranu omezením proudu a je ideální pro řízené napájení, nabíjení baterií (s diodou proti zpětnému proudu), testování a DIY projekty.
Výhody
Přesné nastavení napětí a proudu.
Kompatibilní se zdroji až do 75V.
Vysoká účinnost až 95%.

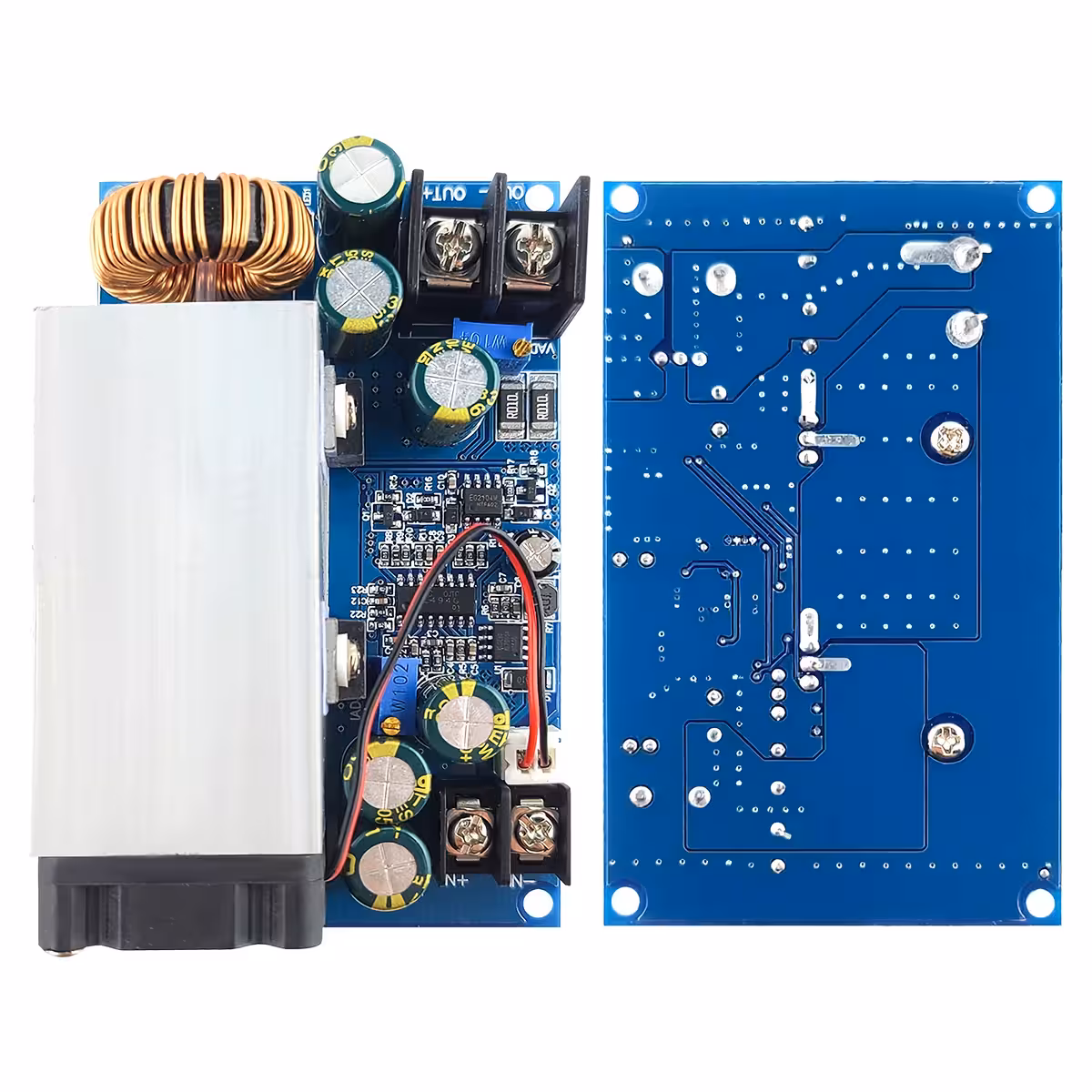

Rychlé ovládání pomocí potenciometrů VIADJ a IADJ.
Technické specifikace a hlavní vlastnosti
Parametr
Hodnota
Maximální výkon
600W (doporučeno 500W pro kontinuální provoz)
Výstupní proud
1–25A
Vstupní napětí
12–75V
Výstupní napětí
2,5–60V (pouze step-down)
Režimy
CV (konstantní napětí) / CC (konstantní proud)
Účinnost
Až 95%
Pracovní frekvence
80 kHz

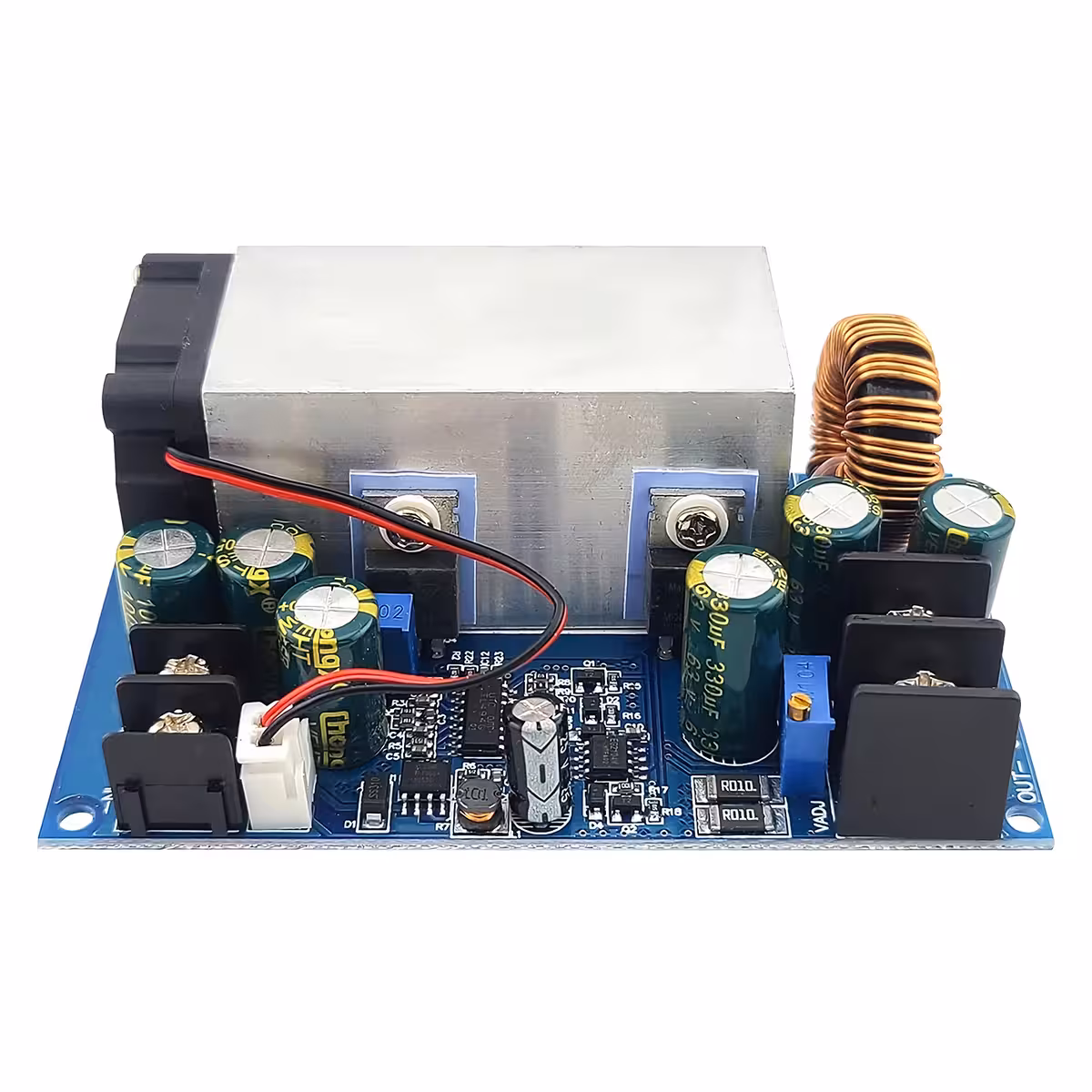

Indikátor
Modrá LED (výstupní napětí)
Ochrana proti zkratu
Omezení proudu (CC)
Kompatibilní zátěže
Baterie, malé motory, elektronické moduly
Upozornění
Bez ochrany proti obrácené polaritě; u indukčních zátěží nutná dioda proti zpětnému proudu

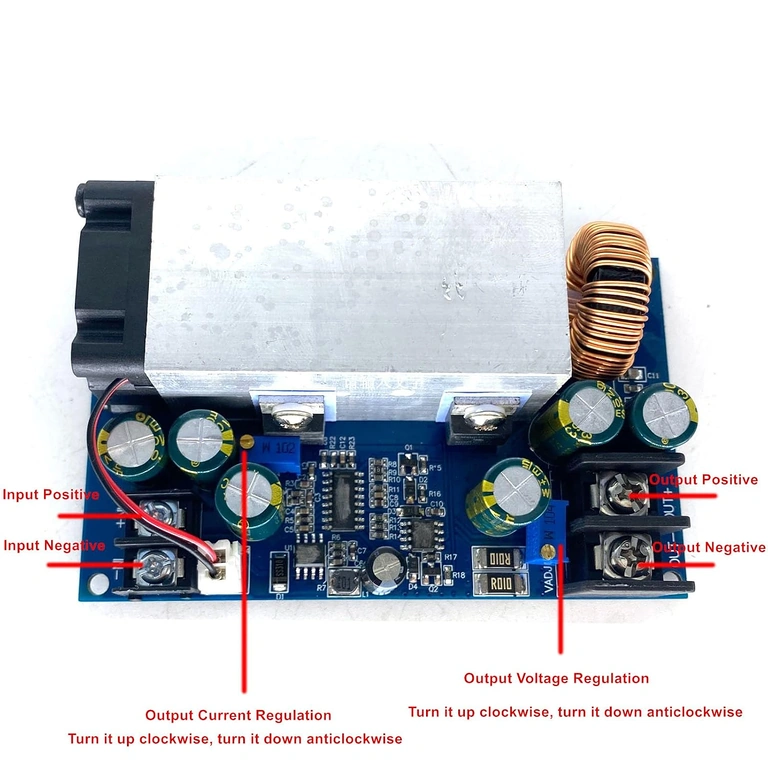

Návod k nastavení
Použijte multimetr pro kalibraci.
VIADJ: po směru hodin = vyšší napětí; proti směru hodin = nižší napětí.
IADJ: začněte na minimu (10 otočení proti směru hodin), poté zvyšujte na požadovaný proud.
Nepřipojujte přímo společnou zem vstupu a výstupu.
Modul funguje pouze jako step-down.
Doporučené postupy

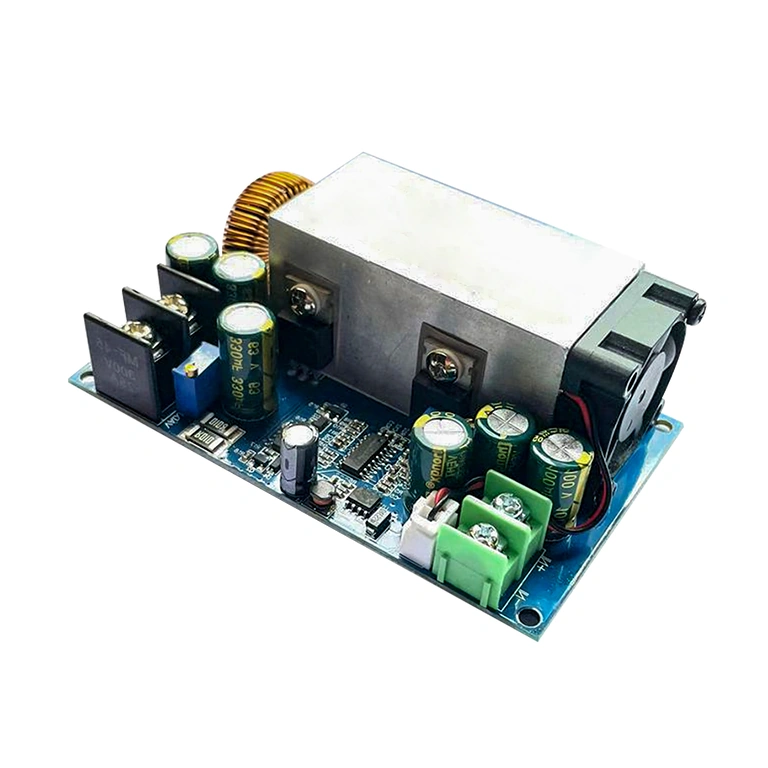

Zkontrolujte polaritu před připojením.
Používejte diodu proti zpětnému proudu u motorů.
Zajistěte chlazení při vysokých zátěžích.
Aplikace
Nabíjení baterií (s diodou proti zpětnému proudu)
Napájení modulů, malých motorů, převodníků

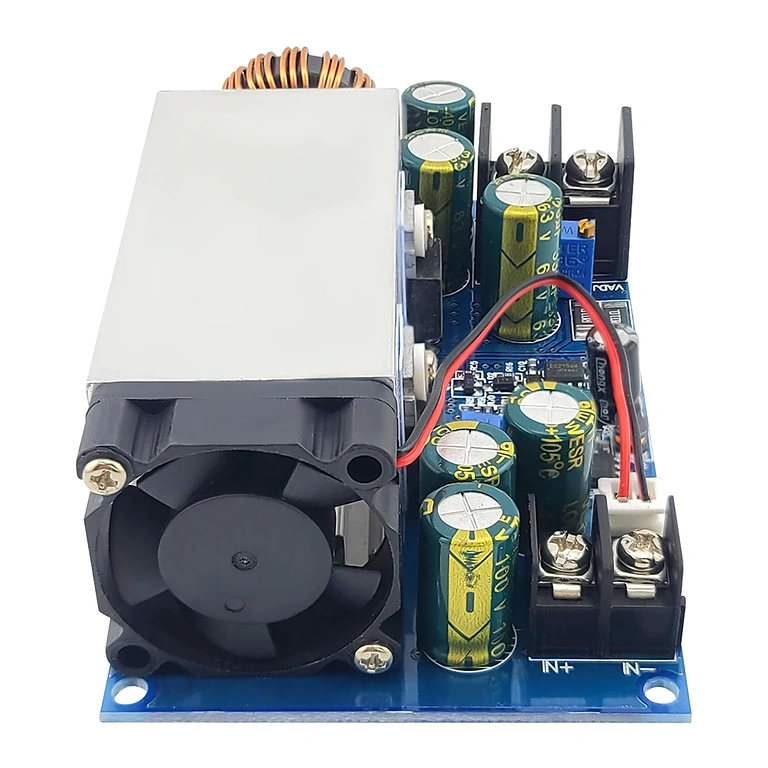

Laboratorní použití a testování
DIY projekty a automatizace
Obsah balení
1 × Step-Down modul 600W 25A
Lze zvýšit napětí?
Ne. Modul funguje pouze jako step-down; VOUT musí být nižší než VIN.
Co se stane při obrácené polaritě?
Žádná ochrana není. Ihned odpojte a připojte správně.
Je nutná dioda u motorů?
Ano. Indukční zátěže vyžadují diodu proti zpětnému proudu k ochraně modulu.
