ESR metr LCR-T7 – automatický tester, který identifikuje elektronické součástky během okamžiku
Máte na stole neznámou součástku a nevíte, co je zač? Nebo potřebujete rychle ověřit, zda je elektrolytický kondenzátor ještě v kondici? LCR-T7 vše vyřeší za vás – bez složitého nastavování. Stačí součástku připojit, stisknout tlačítko a výsledek uvidíte na přehledném barevném TFT displeji.
Upozornění: NIKDY nepřipojujte nabité kondenzátory. Před měřením se ujistěte, že jsou všechny součástky zcela vybité, jinak hrozí poškození přístroje. Pokud napětí akumulátoru klesne pod 3 V, je nutné jej nabít.
Proč zvolit právě model LCR-T7? (Hlavní výhody):
- Automatická detekce bez nastavování — součástku stačí vložit do jedné ze 3 svorek a tester sám pozná, zda jde o tranzistor, kondenzátor, rezistor, diodu nebo cívku.
- Měření ESR v reálném čase — díky zobrazení ekvivalentního sériového odporu (ESR) okamžitě poznáte, zda je elektrolytický kondenzátor funkční, nebo již vyschlý.
- Široká podpora součástek — NPN/PNP tranzistory, N/P-kanálové MOSFETy, IGBT, JFET, triaky, Zenerovy diody (až do 30 V), kondenzátory (25 pF–100 mF) a rezistory (0,01 Ω–50 MΩ).

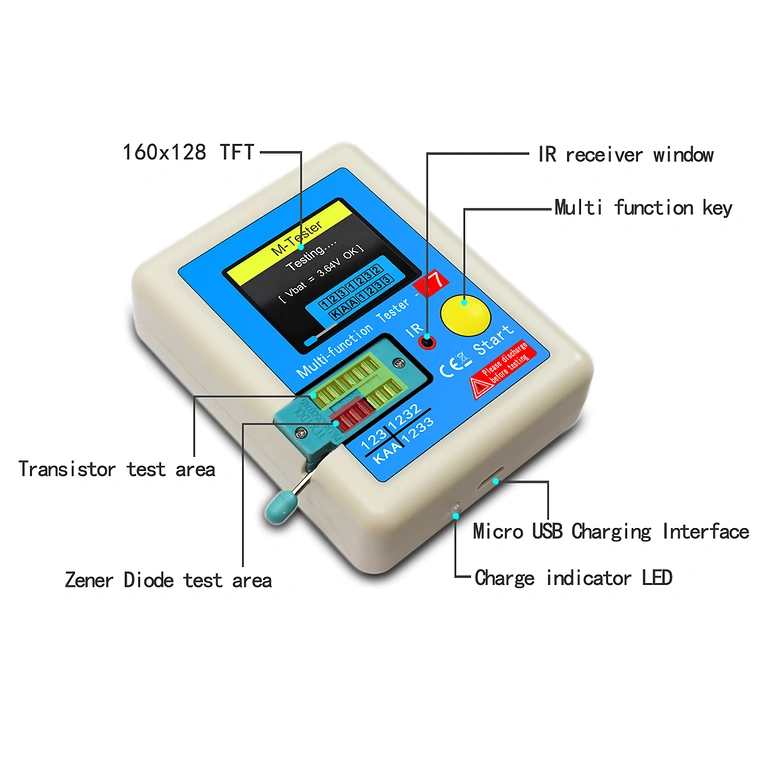

- Barevný TFT displej 160×128 — zobrazuje nejen naměřené hodnoty, ale i schéma zapojení a parametry součástky.

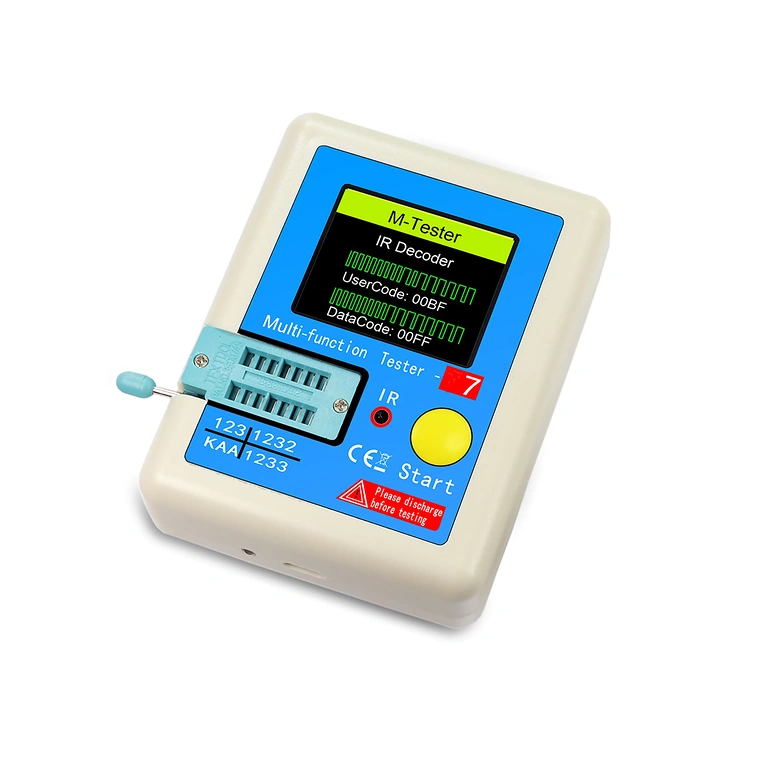

- IR dekodér — analyzuje infračervené signály z dálkových ovladačů, což je neocenitelná funkce při opravách elektroniky.
- Nabíjení přes micro-USB — zapomeňte na neustálé kupování baterií; tester nabijete z jakéhokoli 5V zdroje, včetně USB portu počítače.
- Automatická kalibrace — při každém zapnutí proběhne kalibrace, která zaručuje přesné výsledky bez ohledu na okolní teplotu.
- Funkce automatického vypnutí — šetří energii akumulátoru, když přístroj zrovna nepoužíváte.
Detaily a výkon
Při každém spuštění provede LCR-T7 interní autokalibraci, takže se nemusíte starat o manuální seřizování a výsledky budou vždy spolehlivé. Rozsah měření kapacity pokrývá vše od malých keramických kondenzátorů (25 pF) až po velké elektrolytické kapacity (100 mF), přičemž ESR hodnotu vidíte současně s kapacitou. Indukčnost měří v rozsahu 0,01 mH až 20 H, což bohatě postačuje pro běžné tlumivky a malé transformátory. Funkce IR dekódování pak z LCR-T7 dělá univerzální nástroj pro každou dílnu.
| Parametr | Hodnota / Detail |
|---|---|
| Model | LCR-T7 |
| Displej | Barevný TFT 160 × 128 pixelů |
| Napájení | Dobíjecí Li-Ion akumulátor (micro-USB, 5 V) |
| Měření kondenzátorů | 25 pF – 100 mF |
| Měření ESR | Ano (zobrazeno současně s kapacitou) |
| Měření odporu | 0,01 Ω – 50 MΩ |
| Měření indukčnosti | 0,01 mH – 20 H |
| Zenerovy diody | Průrazné napětí do 30 V |
| Detekované součástky | NPN/PNP, MOSFET (N/P), IGBT, JFET, triak, dioda, Zenerova dioda, kondenzátor, rezistor, cívka |
| IR funkce | Dekódování signálu dálkového ovládání |
| Automatická kalibrace | Ano, při každém zapnutí |
| Automatické vypnutí | Ano |

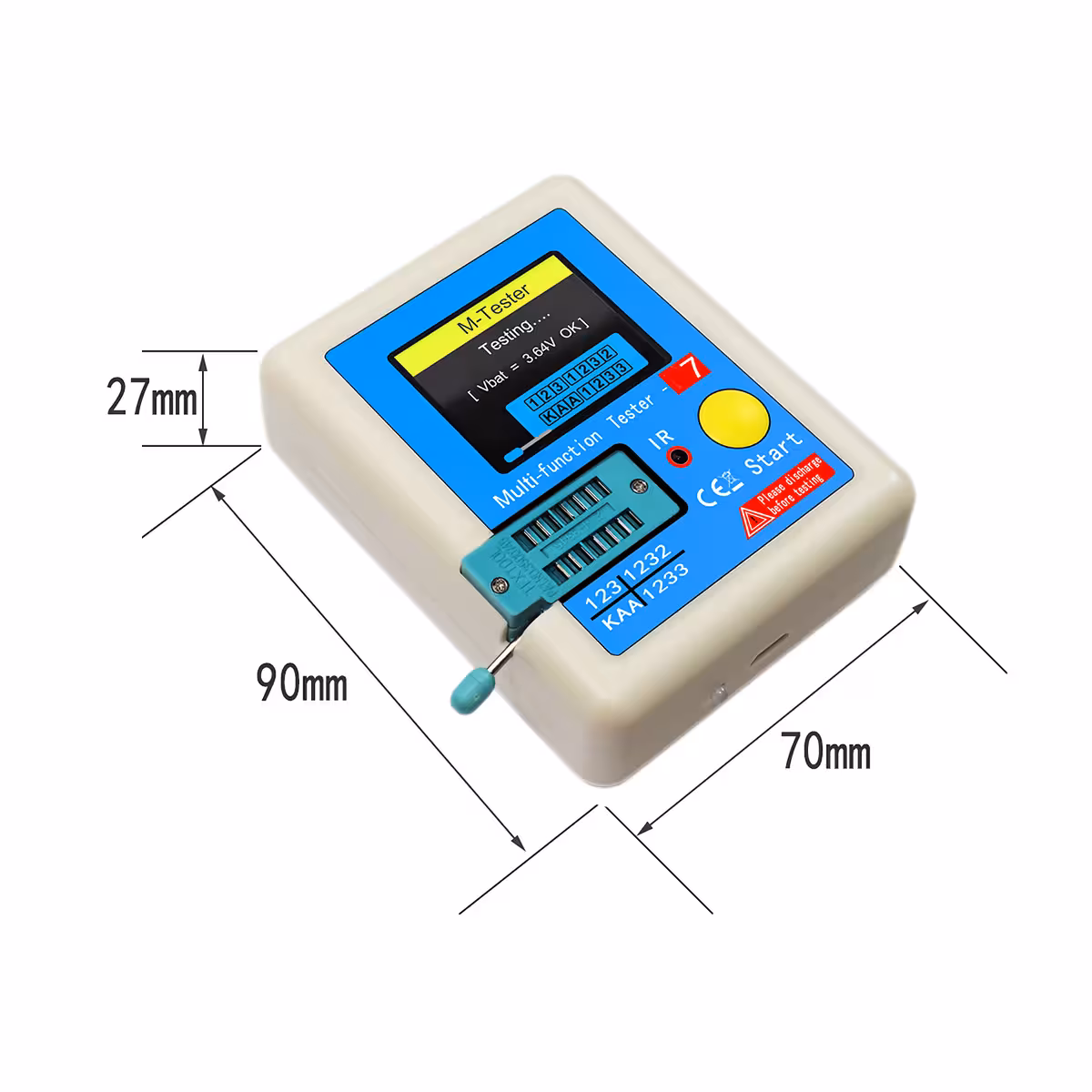

| Rozměry | 90 × 70 × 27 mm |
| Hmotnost | 84 g |

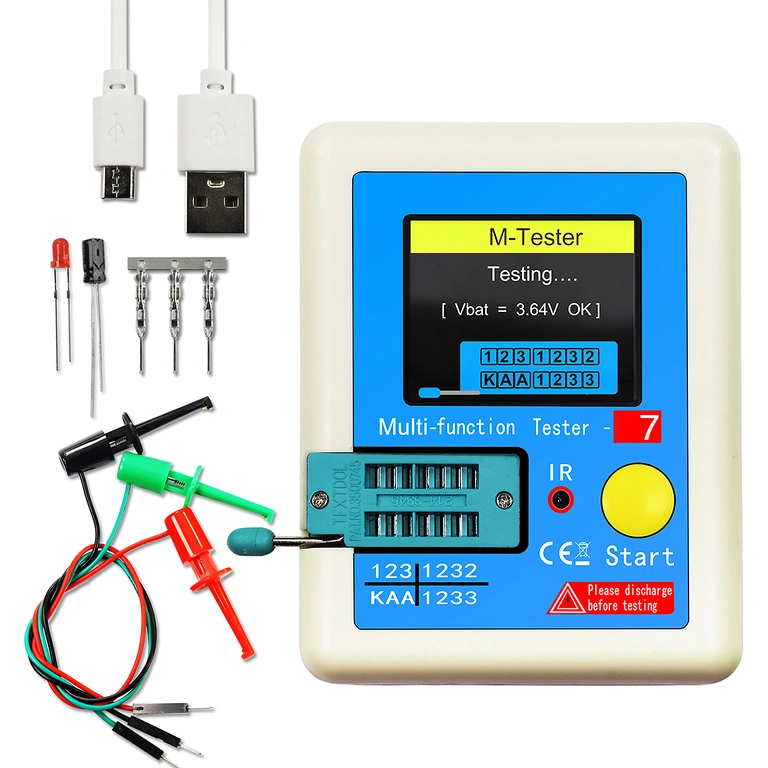

Obsah balení
- 1 × Tester elektronických součástek LCR-T7
- 1 × Sada testovacích součástek
- 1 × Napájecí micro-USB kabel
- 3 × Testovací svorky
Často kladené otázky
Dokáže LCR-T7 měřit ESR elektrolytických kondenzátorů?
Ano. Hodnotu ESR zobrazuje současně s kapacitou, což je přesně to, co potřebujete k určení, zda je kondenzátor ve zdroji nebo základní desce ještě v pořádku, nebo vyžaduje výměnu.
Musím součástku před měřením vypájet z obvodu?
Ano, pro přesné výsledky doporučujeme součástky z obvodu vyjmout. Ostatní komponenty zapojené paralelně mohou měření ovlivnit a vést k chybným hodnotám.

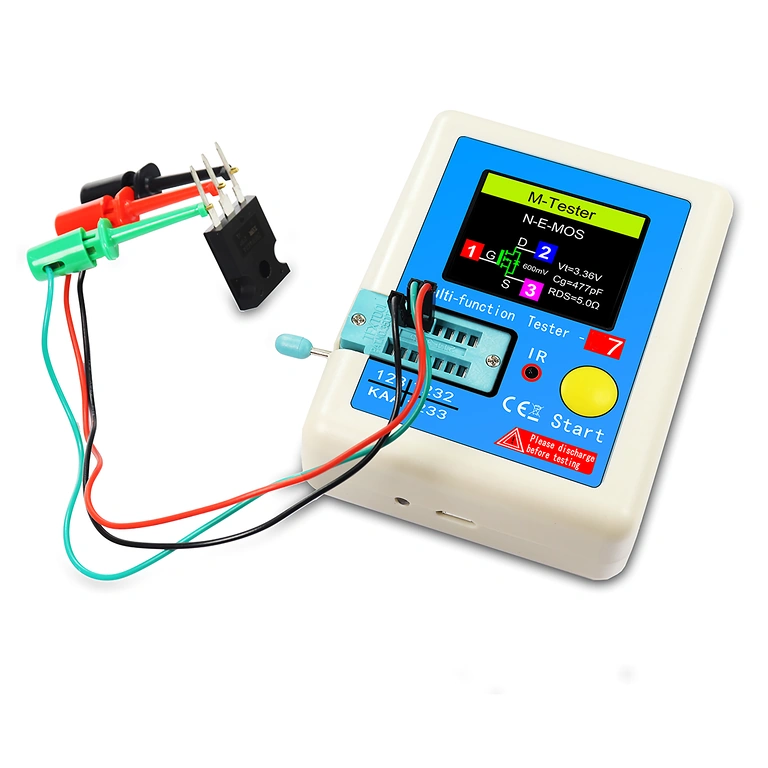

Jaké typy tranzistorů tester automaticky identifikuje?
Identifikuje bipolární NPN a PNP tranzistory, N-kanálové i P-kanálové MOSFETy, IGBT, JFET a triaky. Zároveň zobrazí rozložení vývodů (báze, kolektor, emitor nebo gate, drain, source) a hlavní parametry.
Funguje IR dekodér se všemi ovladači?
Funguje se standardními IR protokoly používanými u televizorů a běžné domácí elektroniky. Kompatibilita se může lišit u proprietárních nebo méně obvyklých protokolů.
