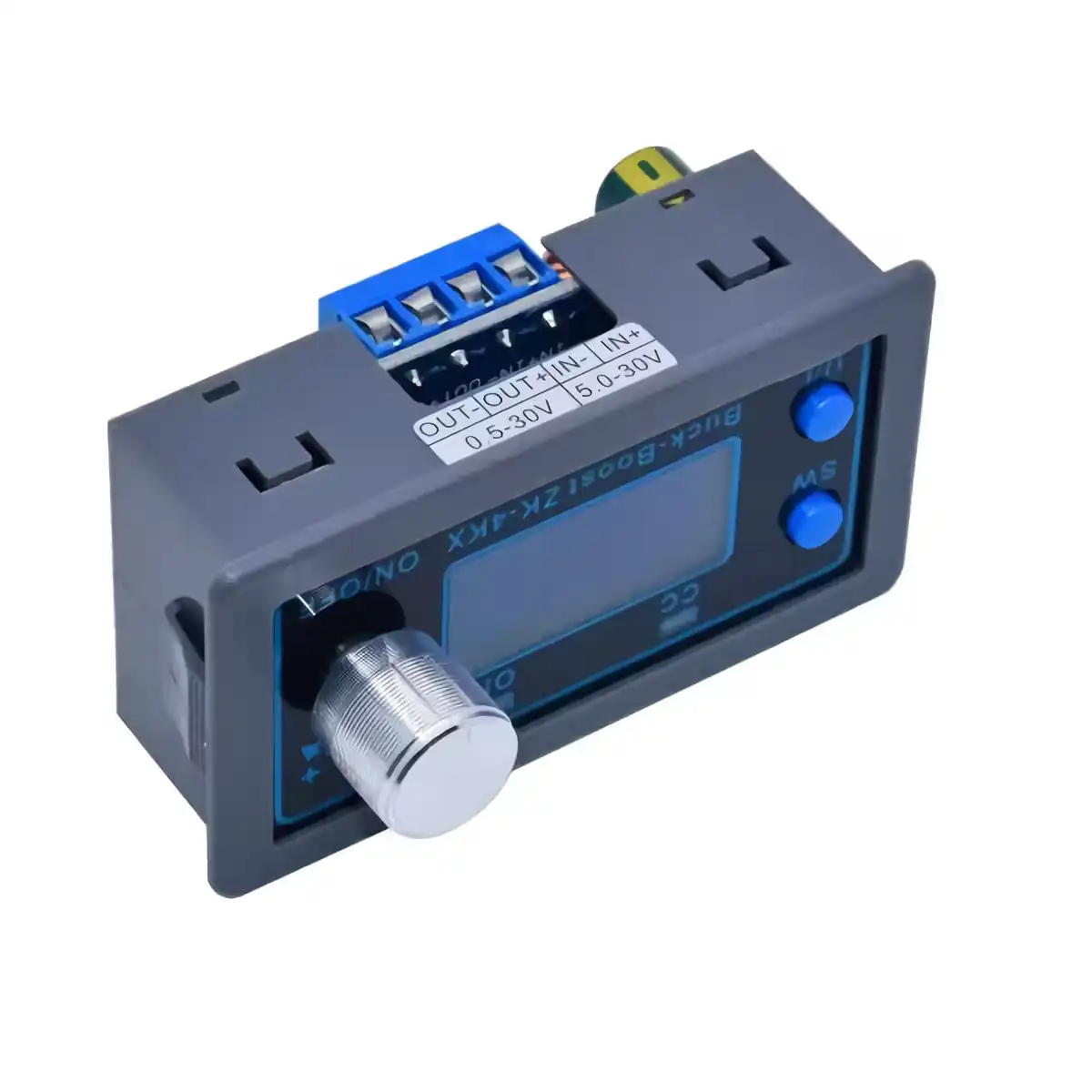

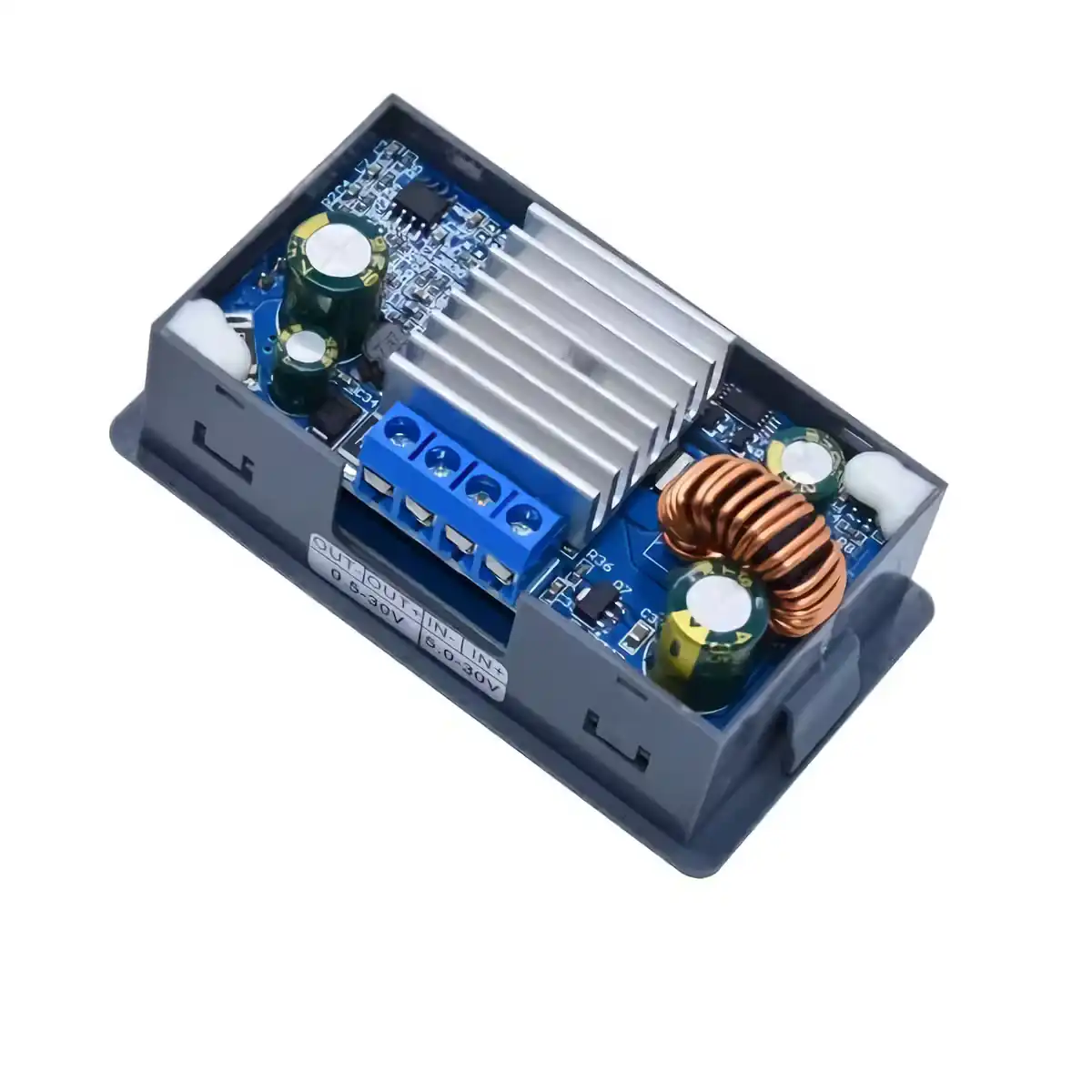

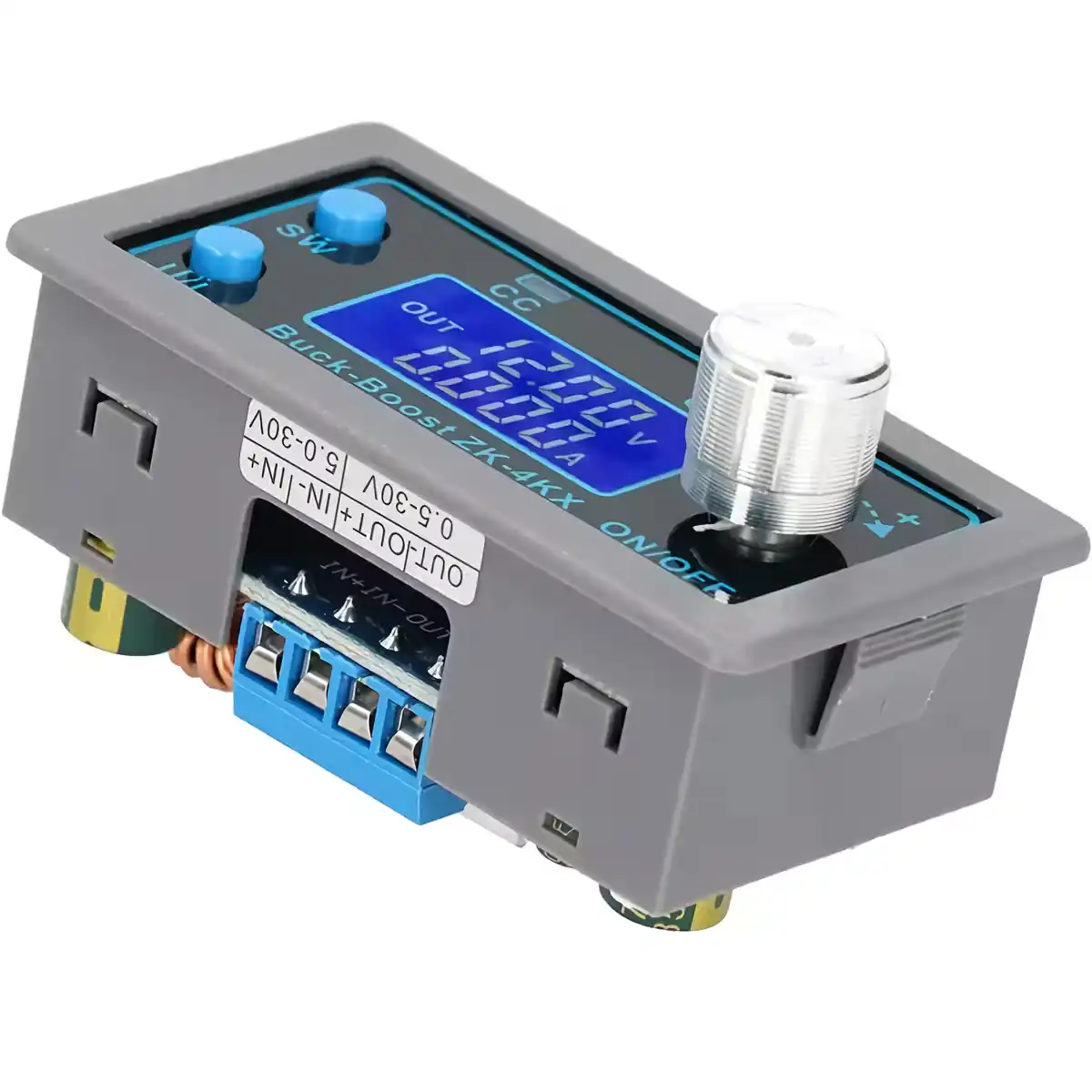

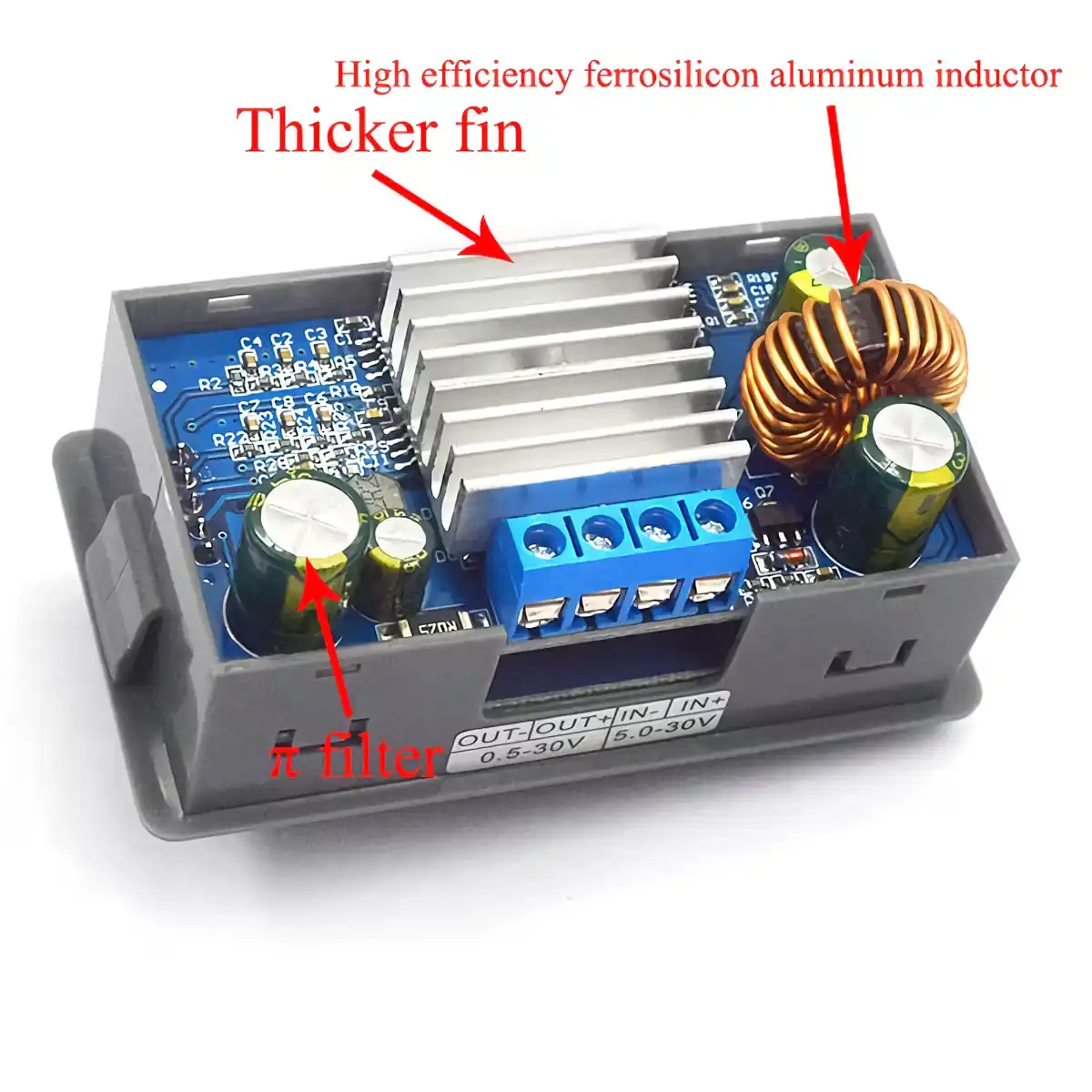

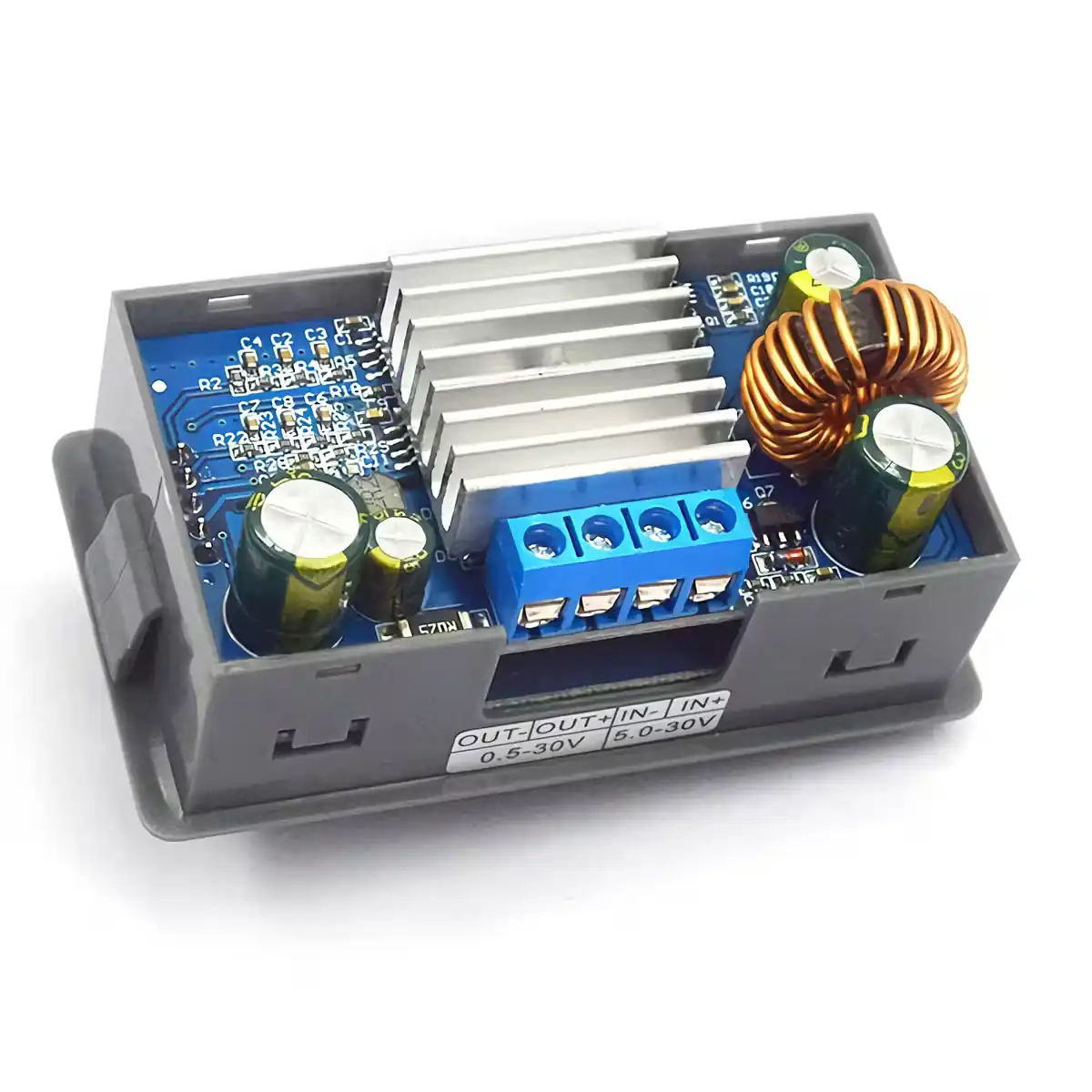

• Vstupní napětí: 5,0-30V
• Výstupní napětí: 0,5-30 V (nastavitelné)
• Výstupní proud: může pracovat stabilně při 3A po dlouhou dobu a může dosáhnout 4A za podmínek zlepšeného odvodu tepla
• Výstupní výkon: přirozený odvod tepla 35W, pro 50W je nutné použít přídavný chladicí systém (ventilátor).
• Rozlišení displeje napětí: 0,01 V
• Aktuální rozlišení displeje: 0,001A
• Účinnost převodu: cca 88 %

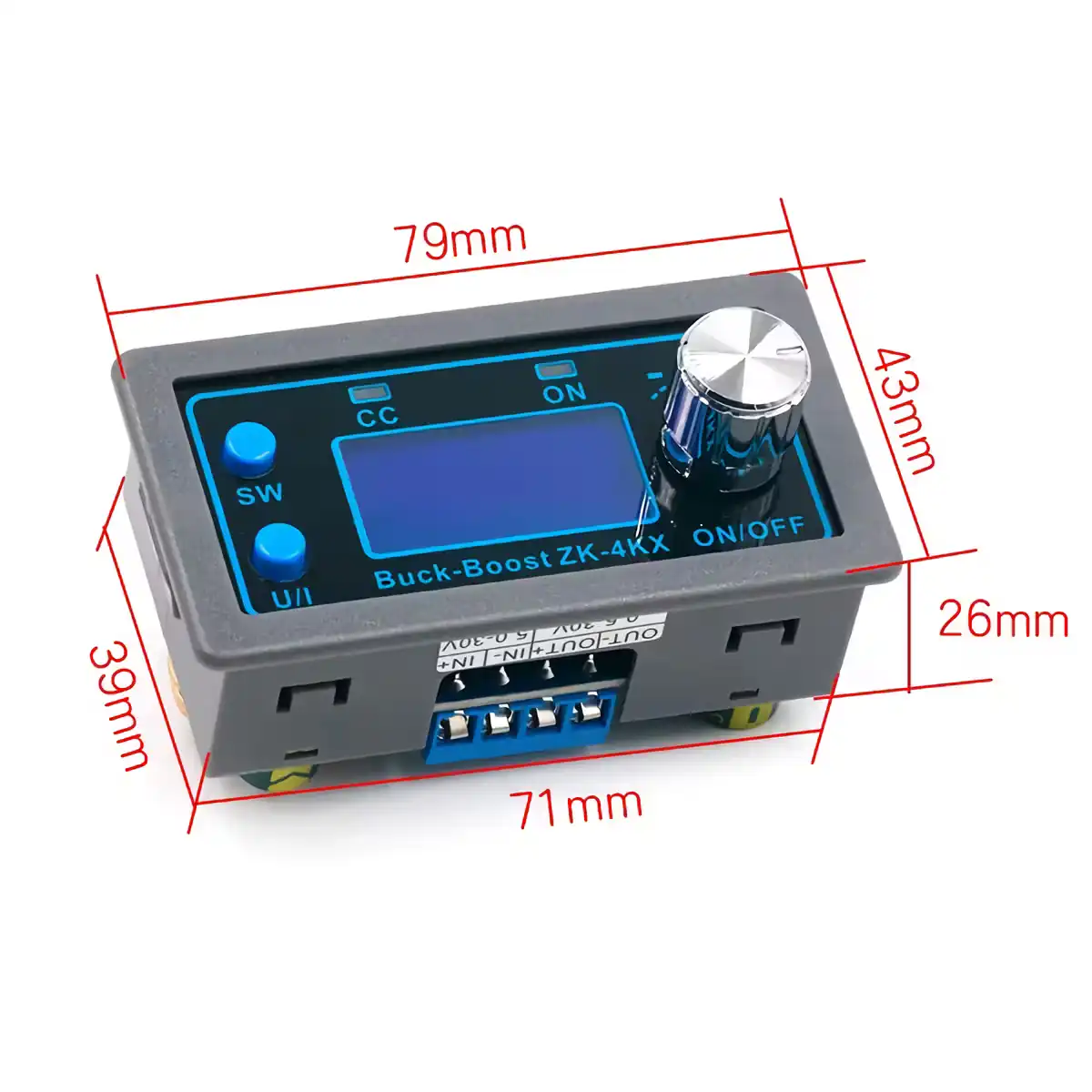

• Rozměry: 79x43x26mm
• Ochrany: Přepětí, nadproud, přehřátí

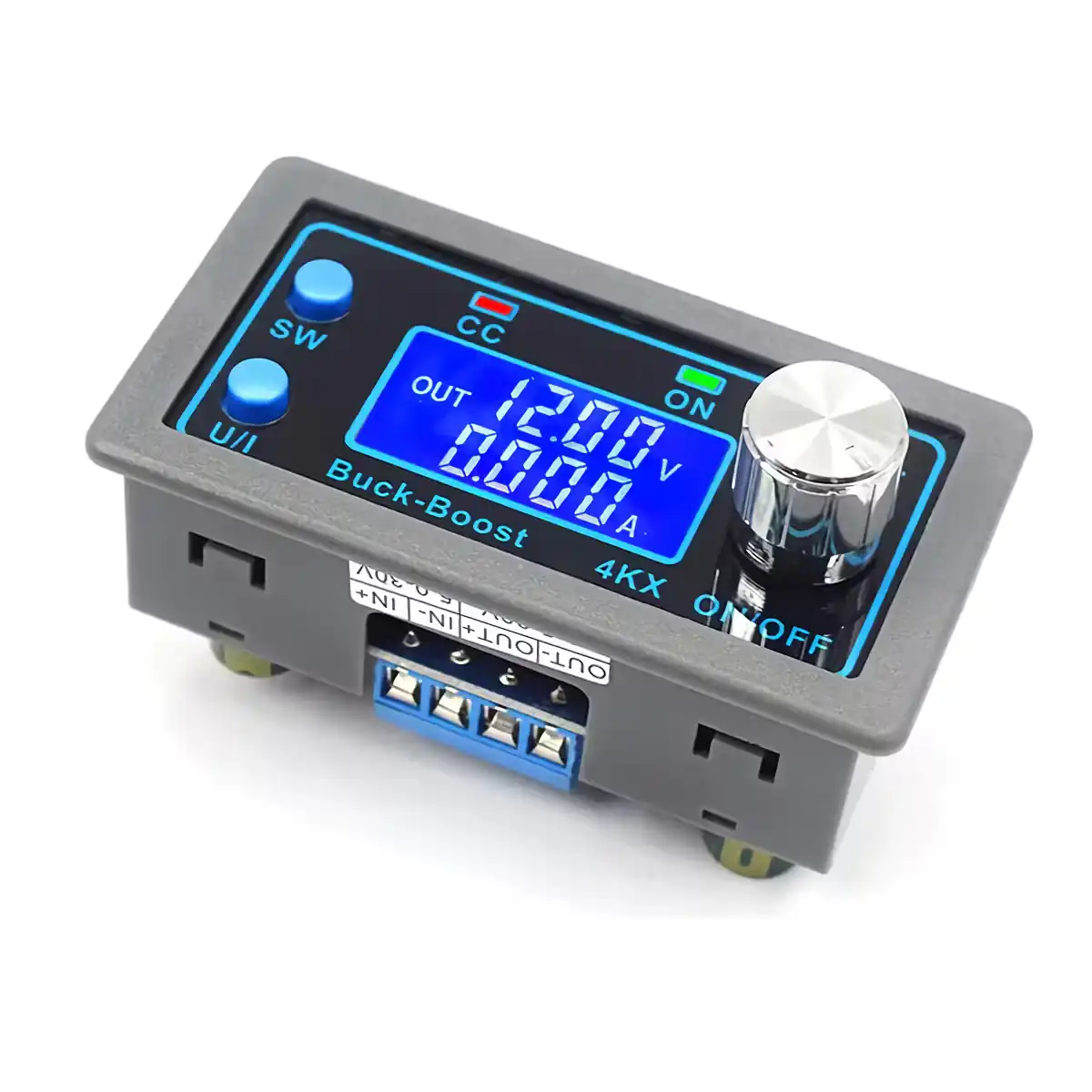

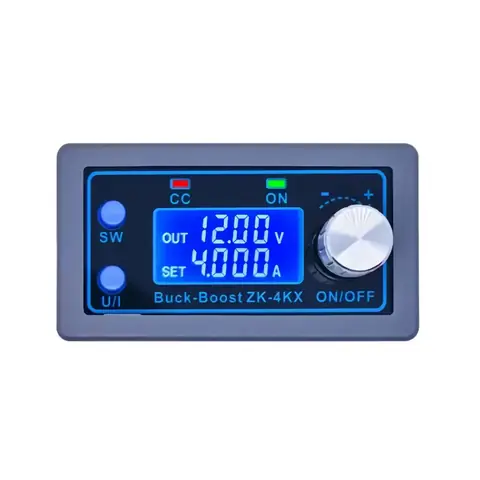

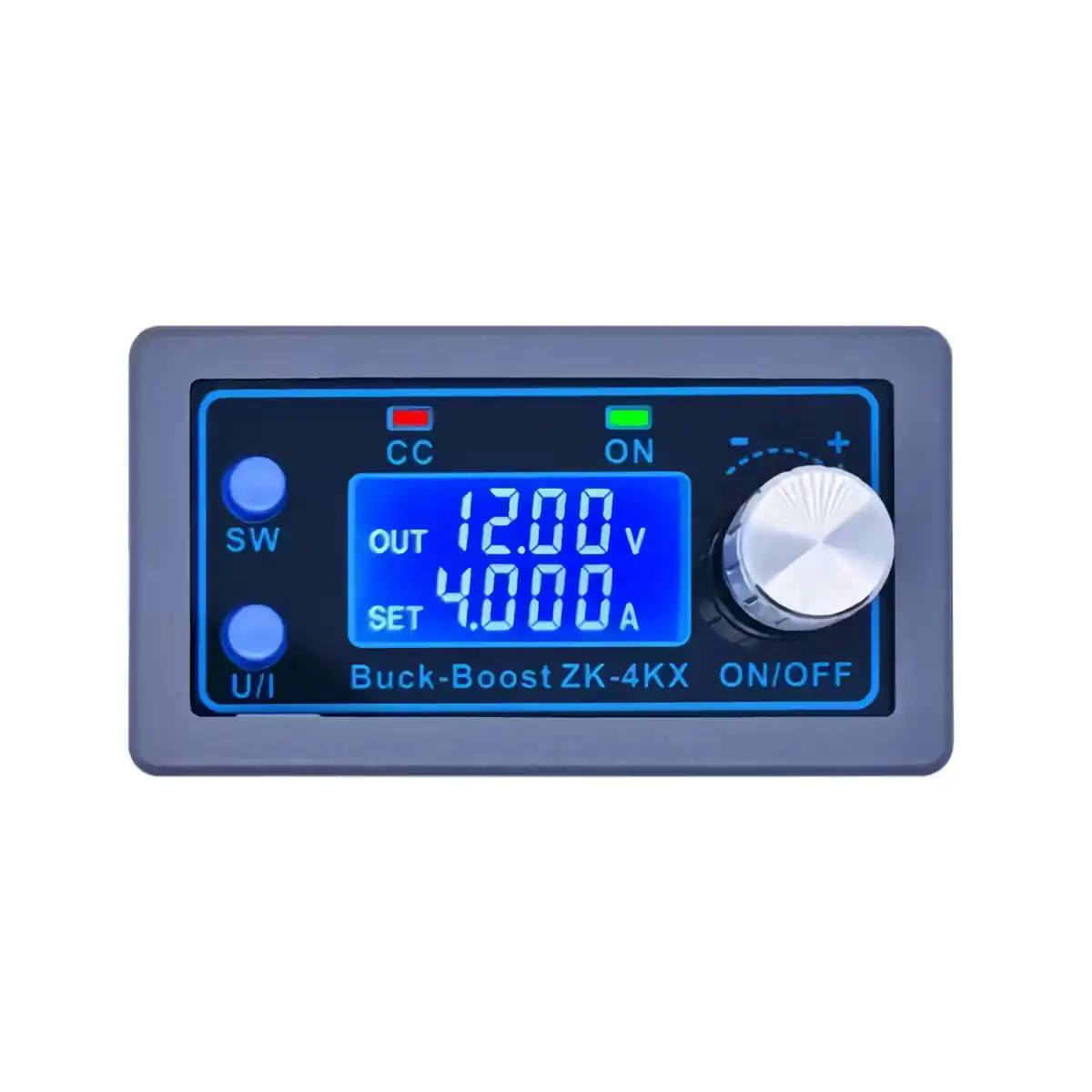

Jak používat:

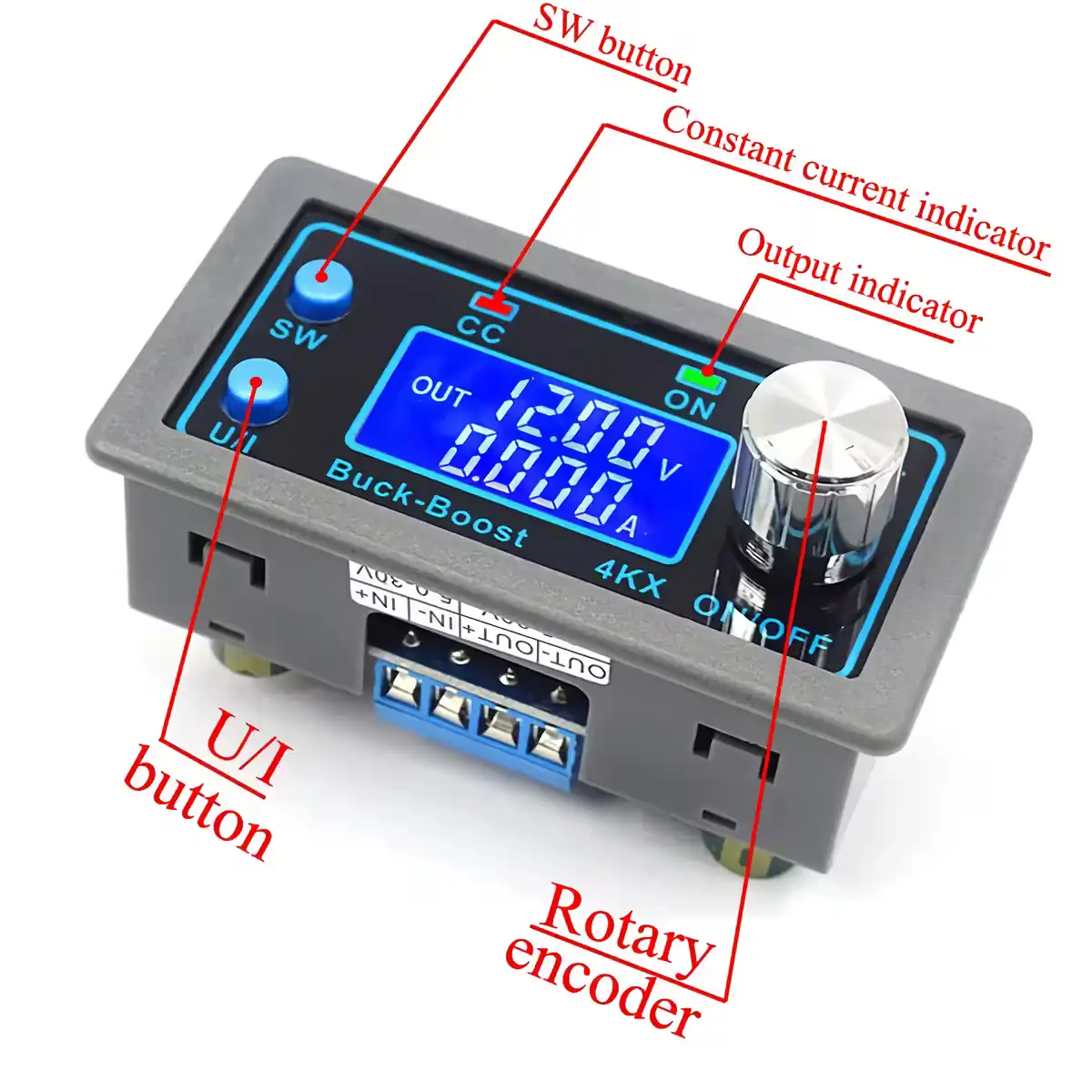

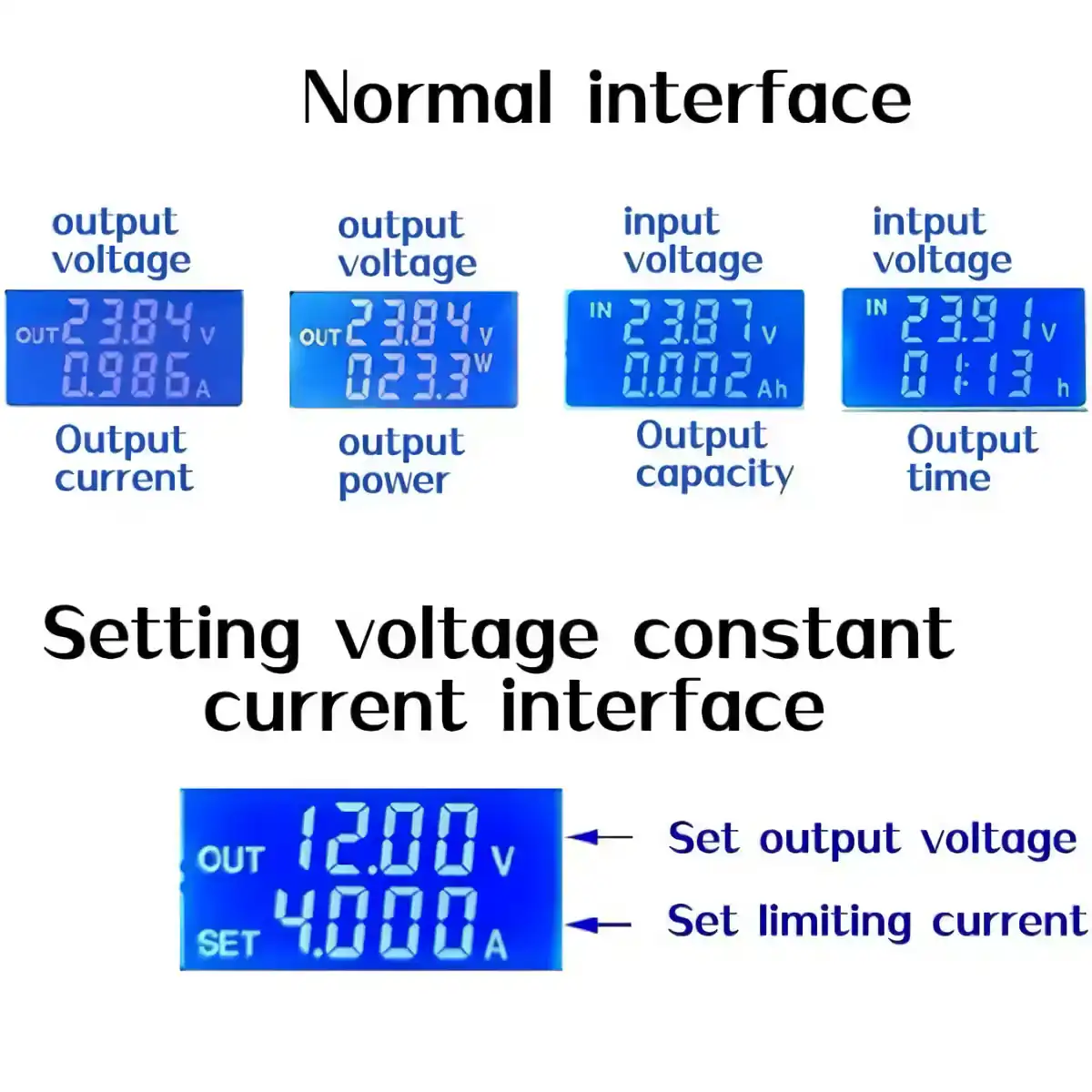

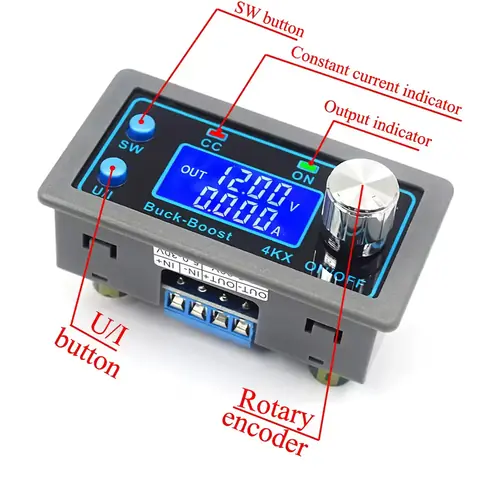

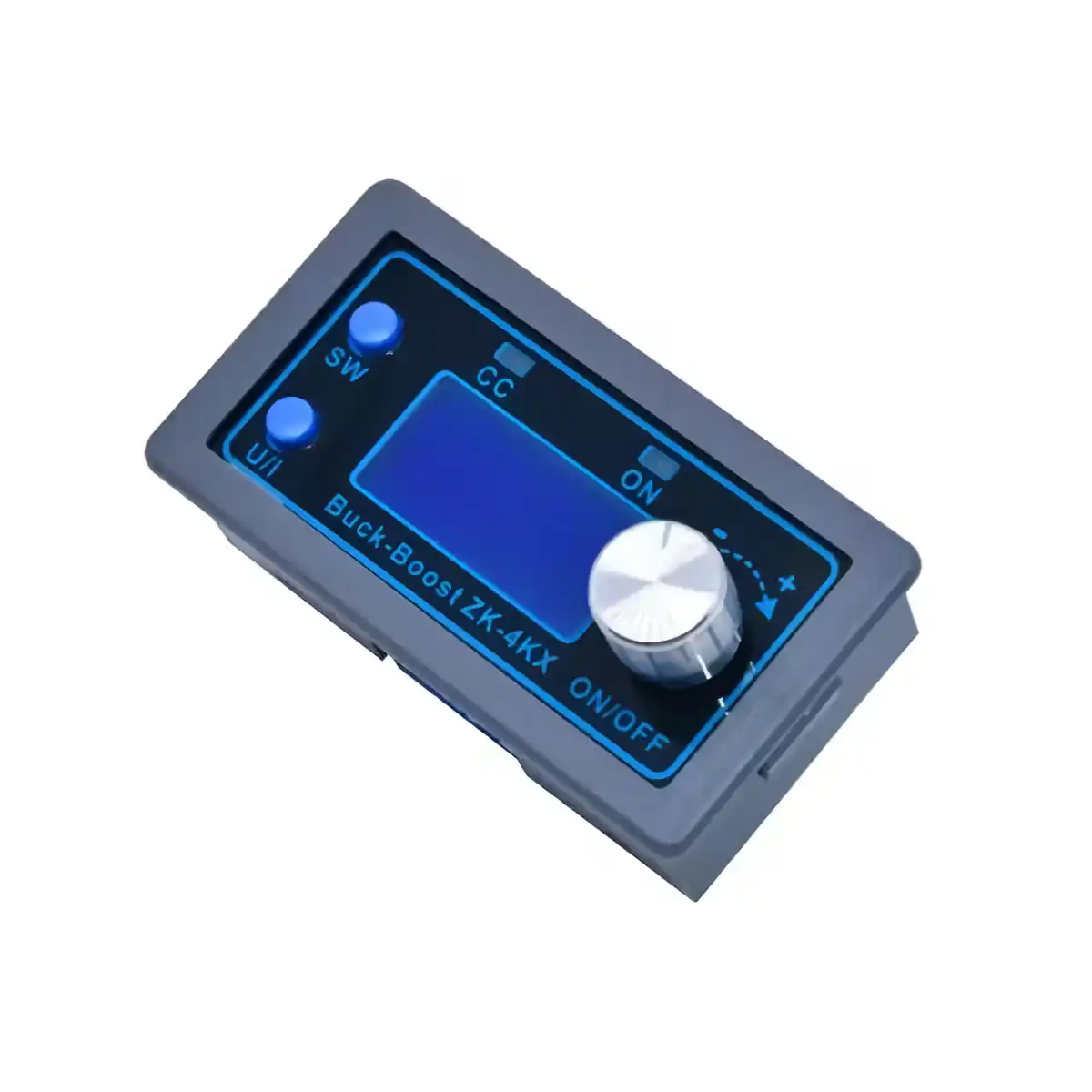

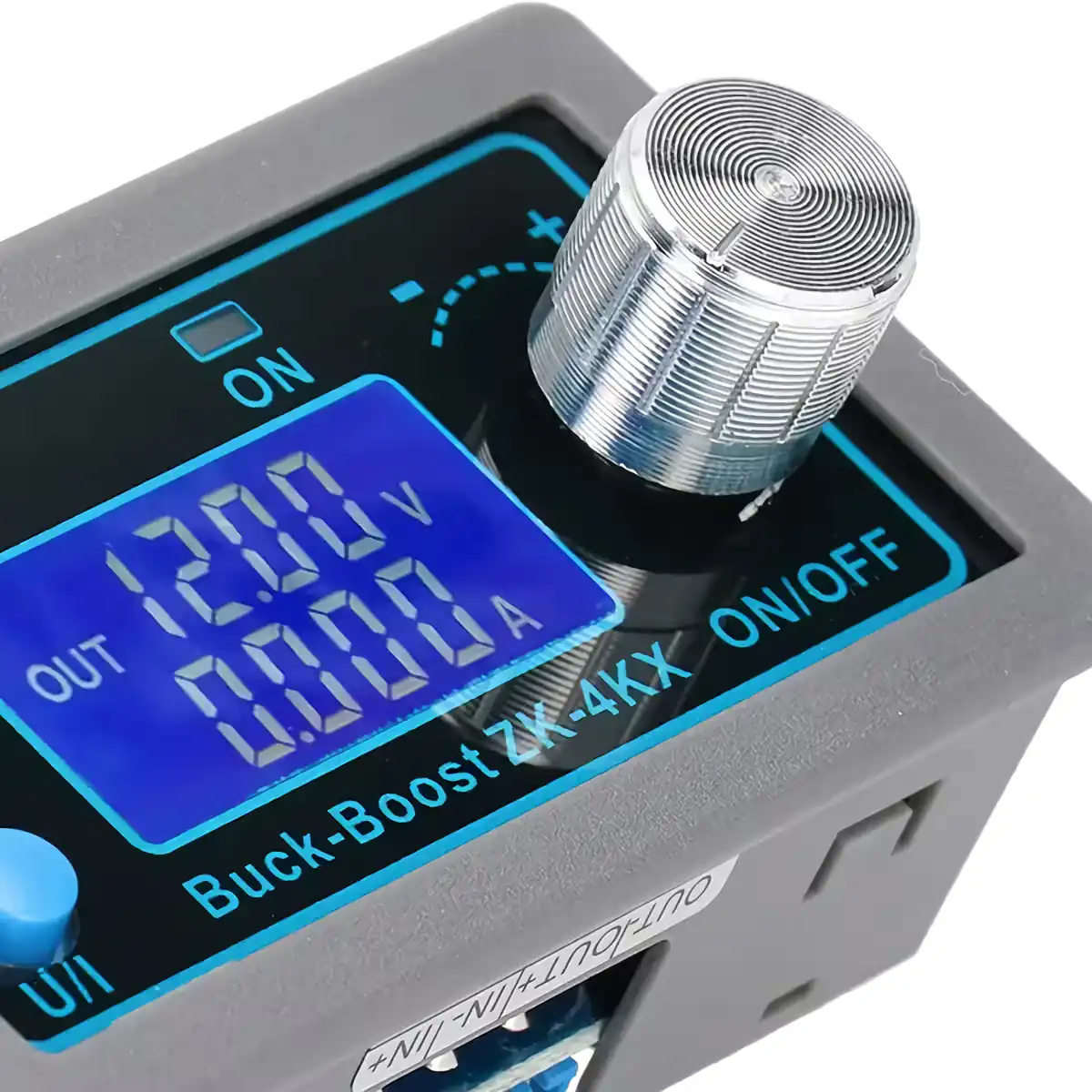

1. Přepněte parametry displeje – v normálním rozhraní stiskněte SW pro přepínání zobrazení pod obrazovkou displeje a přepínání obsahu displeje mezi napětím ( V ), proudem ( A ), výkonem ( W ), kapacitou ( Ah ), čas (h). Dlouhým stisknutím tlačítka SW přepnete uplink zobrazení na obrazovce displeje a přepnete obsah displeje mezi vstupním napětím IN a výstupním napětím.
2. Nastavte výstupní napětí– stiskněte tlačítko U/I v normálním rozhraní pro vstup do rozhraní nastavení konstantního proudu. Je vidět, že určitý údaj hodnoty výstupního napětí bliká. Otočením kodéru doleva a doprava upravíte hlavní a vedlejší. Krátkým stisknutím otočného kodéru vyberte, který bit výstupního napětí chcete nastavit. Po nastavení stiskněte 2x tlačítko U/I pro návrat do normálního rozhraní. Nebo se automaticky vraťte do normálního rozhraní po zastavení provozu na 10 sekund.
3. Nastavte hodnotu konstantního proudu(tj. maximální hodnota proudu, který může modul vydávat) – stiskněte tlačítko U/I v normálním rozhraní pro vstup do rozhraní pro nastavení napětí konstantního proudu. Poté stiskněte tlačítko U/I a přepněte na konstantní nastavení. Aktuální hodnota. Můžete vidět, jak trochu bliká hodnota nastaveného konstantního proudu. Otočením otočného kodéru doleva a doprava upravíte hlavní a vedlejší. Krátce stiskněte otočný kodér, abyste zvolili bit, který má nastavit hodnotu konstantního proudu. Po nastavení stiskněte U/I pro opuštění rozhraní pro nastavení konstantního napětí a návrat do normálního rozhraní. Nebo se automaticky vraťte do normálního rozhraní po zastavení provozu na 10 sekund.
4. Nastavte výchozí stav zapnutí/vypnutí spouštěcího modulu– dlouze stiskněte U/I v normálním rozhraní pro vstup do rozhraní nastavení parametrů. Můžete vidět, že ukazuje „OPEN OFF“ nebo „OPEN ON“. „OPEN OFF“ znamená, že výstup je ve výchozím nastavení vypnutý, když je napájení ZAPNUTO, a „OPEN ON“ znamená, že výstup je při zapnutí standardně zapnutý. Dlouhým stisknutím a otáčením kodéru přepněte dva stavy. Po nastavení se dlouze stiskněte U /I pro návrat do normálního rozhraní.

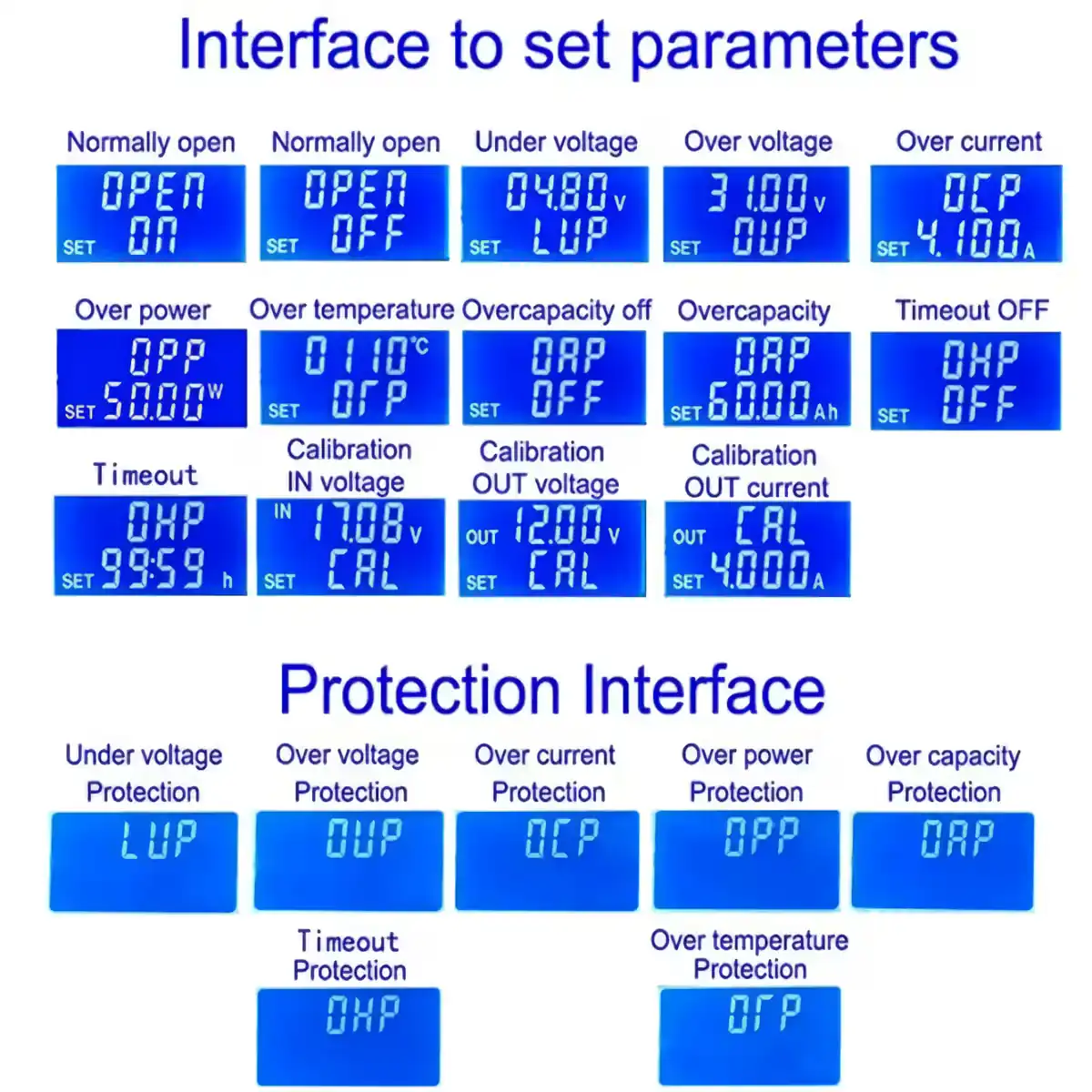

5. Nastavení parametrů ochrany podle stavu a prahu– dlouze stiskněte U/I pro vstup do rozhraní nastavení parametrů v normálním rozhraní. Stiskněte SW, dokud se neobjeví požadovaná ochrana. LUP – práh podpěťové ochrany; OUP – práh přepěťové ochrany; OCP – práh nadproudové ochrany; OPP – práh ochrany proti přepětí; OAP – práh ultrakapacitní ochrany; Práh ochrany před expirací OHP; OTP – práh ochrany proti přehřátí. Krátkým stisknutím otočte enkodérem a vyberte bit, u kterého chcete nastavit parametr ochrany. Dlouhým stisknutím otočného kodéru povolíte nebo zakážete parametry ochrany (povolit/zakázat lze pouze ochranu proti časovému limitu a ochranu proti nadměrné kapacitě a ostatní parametry ochrany jsou ve výchozím nastavení povoleny). Otáčejte enkodérem doleva a doprava pro zvětšení a zmenšení parametrů. Po nastavení se dlouze stiskněte U/I pro návrat do normálního rozhraní.
6. Kalibrace napětí a proudu – stiskněte tlačítko U/I pro vstup do rozhraní pro nastavení parametrů pod normálním rozhraním. Stiskněte SW, dokud se neobjeví rozhraní parametrů s CAL. Kalibrační vstupní napěťové rozhraní se symbolem CAL+IN+V; Rozhraní kalibračního výstupního napětí se symbolem CAL+OUT+V; Rozhraní kalibračního výstupního proudu se symbolem CAL+OUT+A. Otáčejte enkodérem doleva a doprava pro nastavení velikosti parametru. Po dokončení nastavení potvrďte nastavení dlouhým stisknutím otočného enkodéru. nastavení je dokončeno a hodnota parametru přestane blikat. Dlouhým stisknutím U/I se vrátíte do normálního rozhraní.
Poznámka: pro zajištění přesnosti kalibrace lze kalibrační napětí – nad 12 V pouze zapnout; Kalibrační proud – kalibrace se spustí pouze při proudu nad 1 A.
Pozor:
Pokud chcete modul používat při maximální zátěži, vstupní napětí by mělo být nad 8V. Když je vstupní napětí 5V, výstupní výkon je přibližně 15W. Maximální hodnota proudu modulu je 4A, v závislosti na maximálním výstupním výkonu, při 17V proud nesmí být vyšší než 2A. Při použití tohoto modulu nad 3A a 35W použijte prosím ventilátor pro odvod tepla!!!
Modul má funkci vstupní podpěťové ochrany, která je ve výchozím nastavení asi 4,8 V (lze nastavit) a výstup se automaticky odpojí, když je hodnota nižší než tato hodnota (nezapomeňte, že napětí na portu modulu je nižší než prahová hodnota podpěťové ochrany). Neignorujte napětí na vstupním vodiči, když je vstupní proud relativně vysoký. Hrozí nebezpečí úrazu elektrickým proudem.
