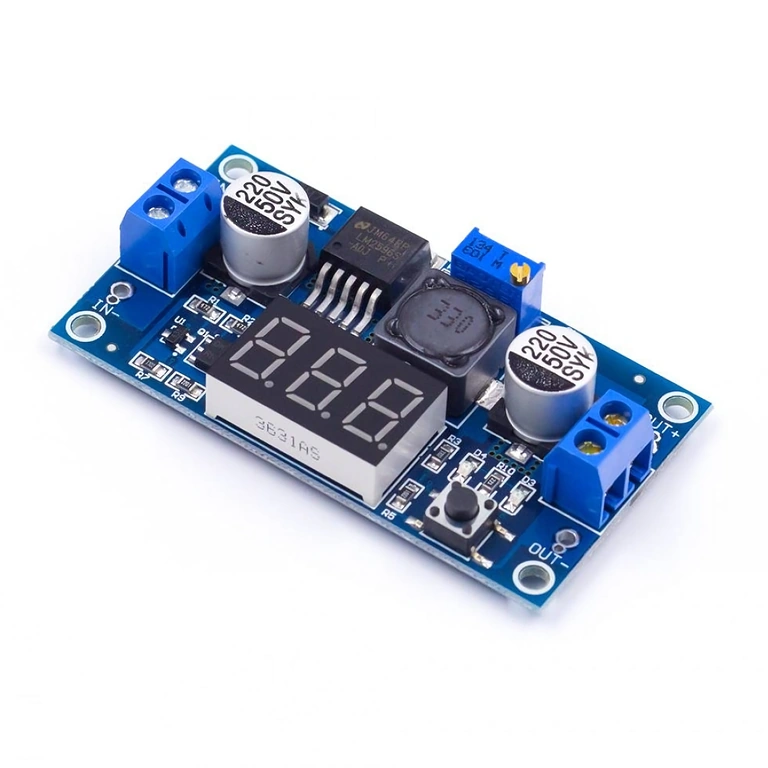

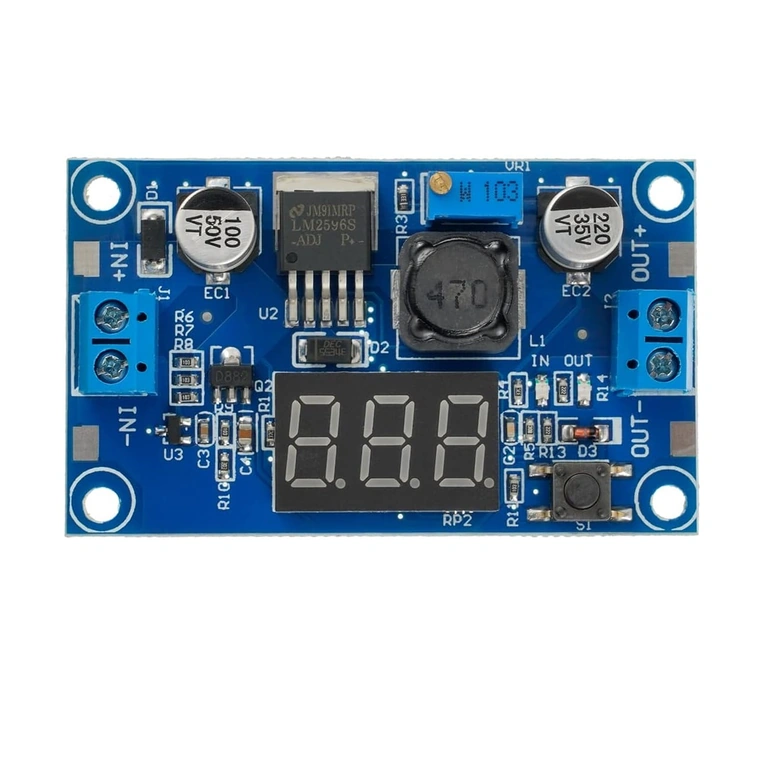

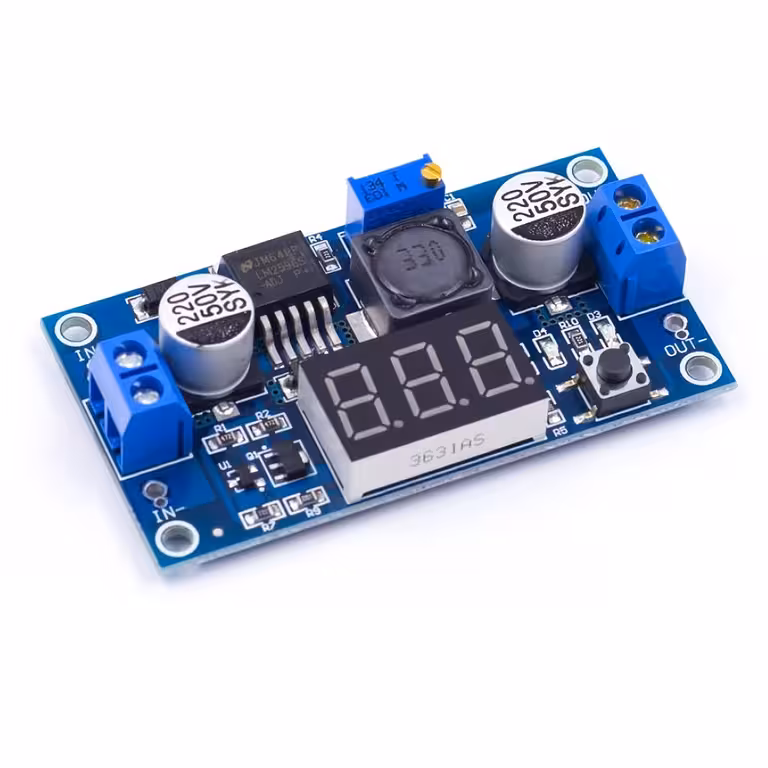

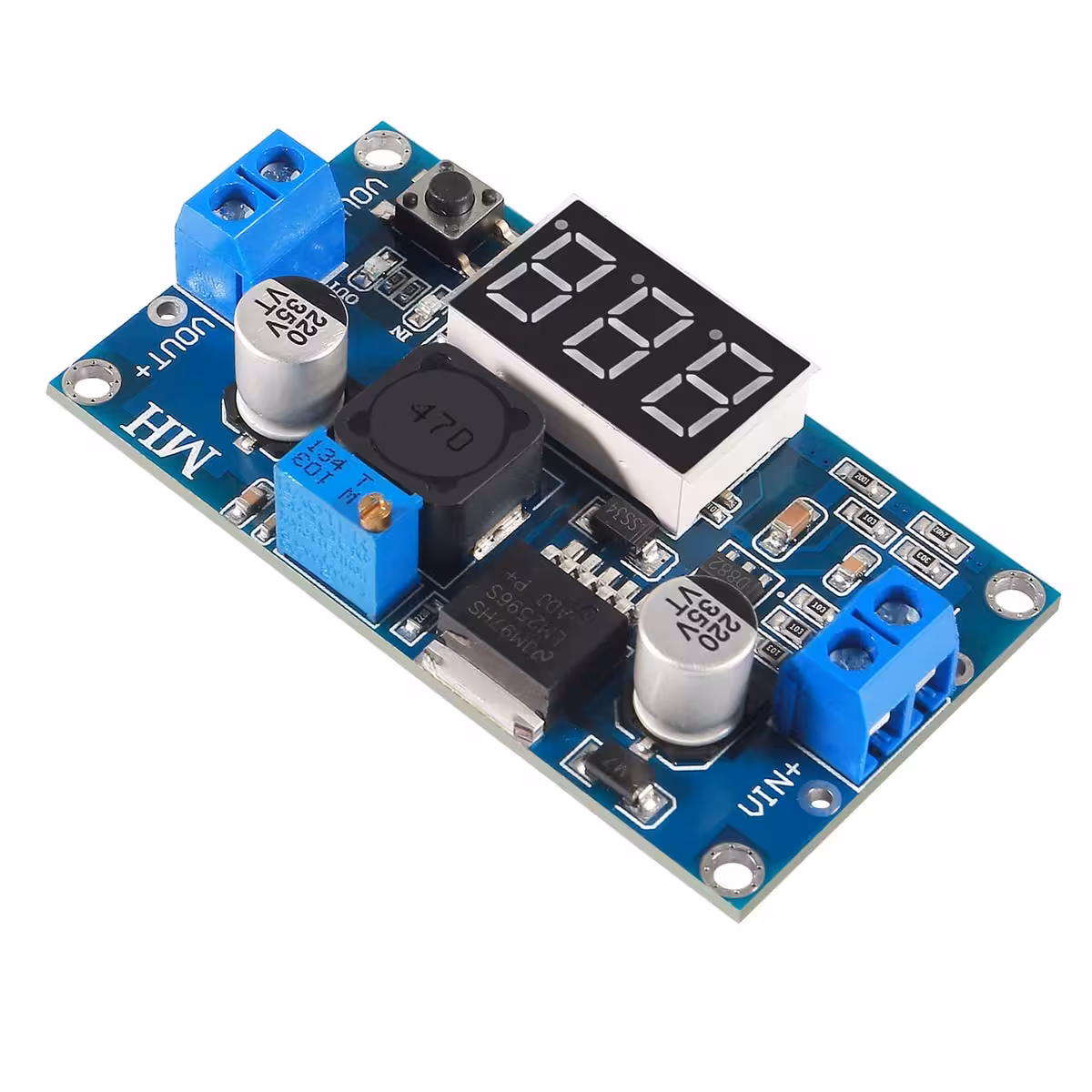

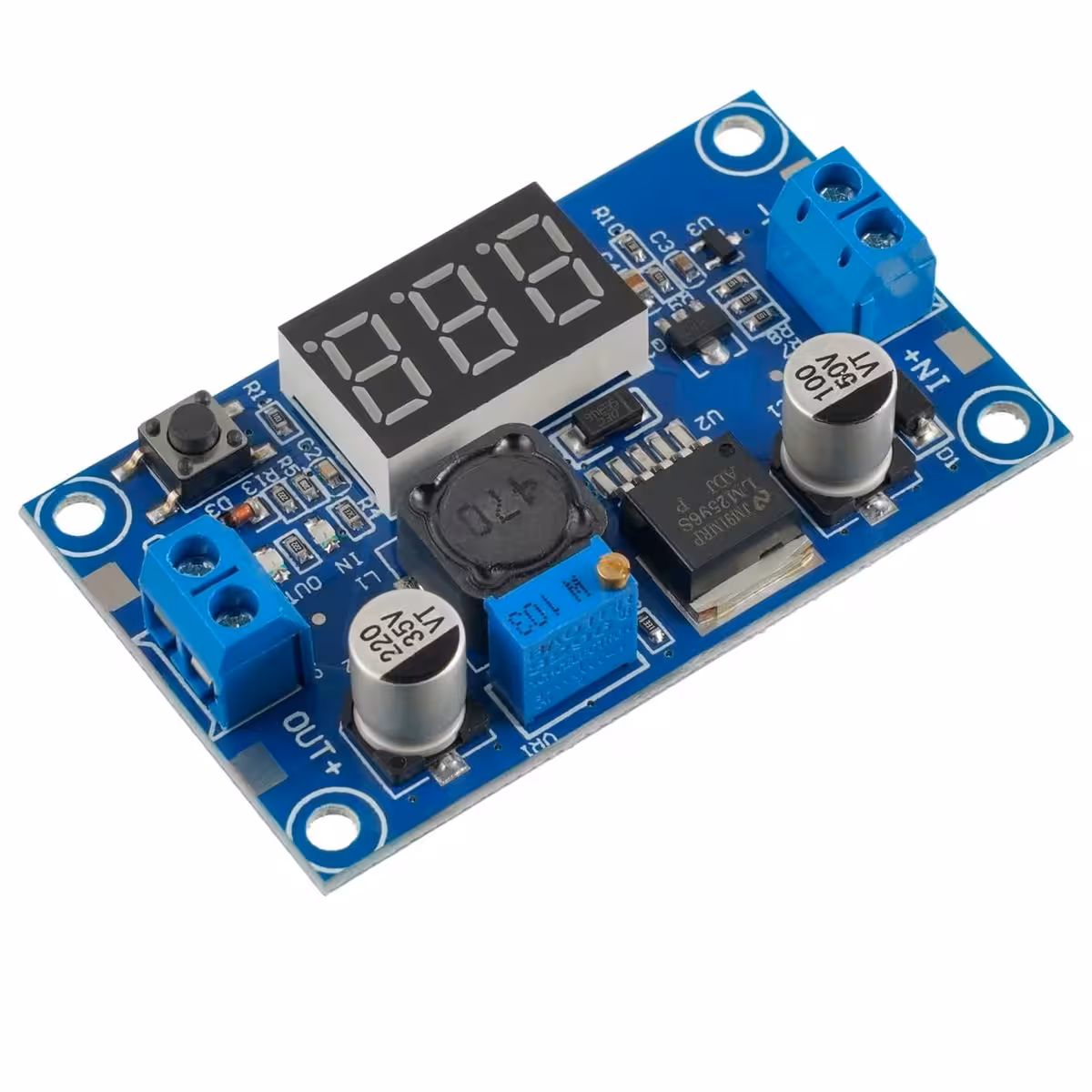

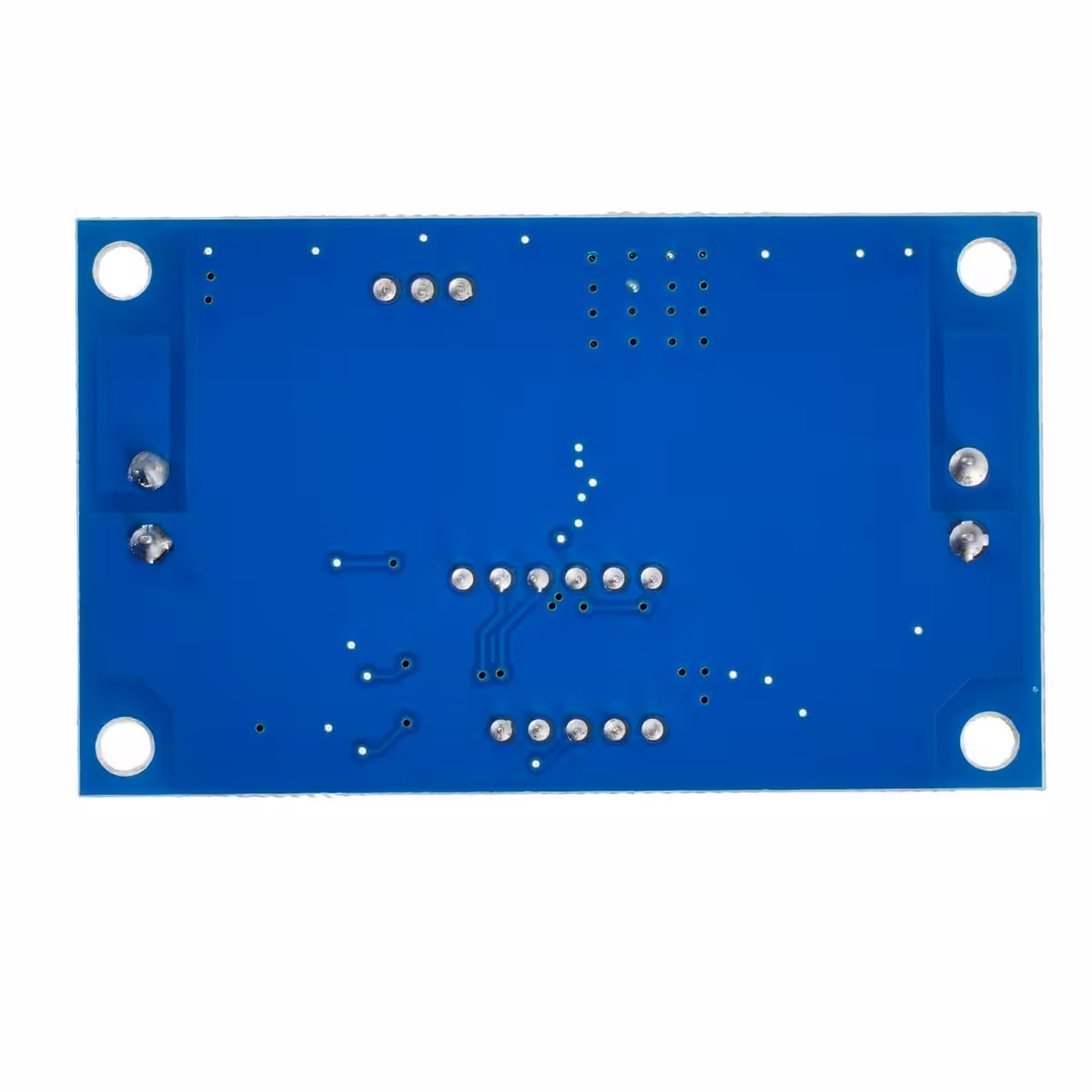

DC-DC Step-Down měnič LM2596 s LED displejem – přesné nastavení bez multimetru a vysoká účinnost až 92 %
Pracujete na projektu napájeném z baterie nebo adaptéru s příliš vysokým napětím? Klasické lineární regulátory sice problém vyřeší, ale přebytečné napětí přeměňují na teplo, čímž zbytečně plýtvají energií a snižují stabilitu. Step-down měnič LM2596 funguje mnohem efektivněji: snižuje napětí s minimálními ztrátami, zobrazuje hodnoty v reálném čase a díky kompaktním rozměrům se vejde do každého zařízení.
Poznámka: Tento modul pracuje výhradně v režimu step-down (snižování napětí). Pro správnou funkci musí být vstupní napětí alespoň o 1,5 V vyšší než požadované výstupní napětí.
Proč zvolit právě tento model? (Hlavní výhody):
- LED displej s autokalibrací — zobrazuje současně vstupní i výstupní napětí; při nastavování už nebudete potřebovat externí multimetr.
- Účinnost až 92 % — ve srovnání s cca 50% účinností u lineárních regulátorů typu LM7805 generuje téměř poloviční odpadní teplo.
- Maximální proud 3 A — bez problémů napájí Arduino, ESP32, LED pásky i menší DC motory z jednoho zdroje.
- Víceotáčkový potenciometr — umožňuje jemné a přesné nastavení napětí bez náhlých skoků.
- Ochrana proti zkratu a přehřátí — vaše připojené obvody zůstanou v bezpečí i v případě chyby v zapojení.
- Kvalitní kondenzátory na robustním PCB — vysoká odolnost při intenzivním používání a teplotních výkyvech.

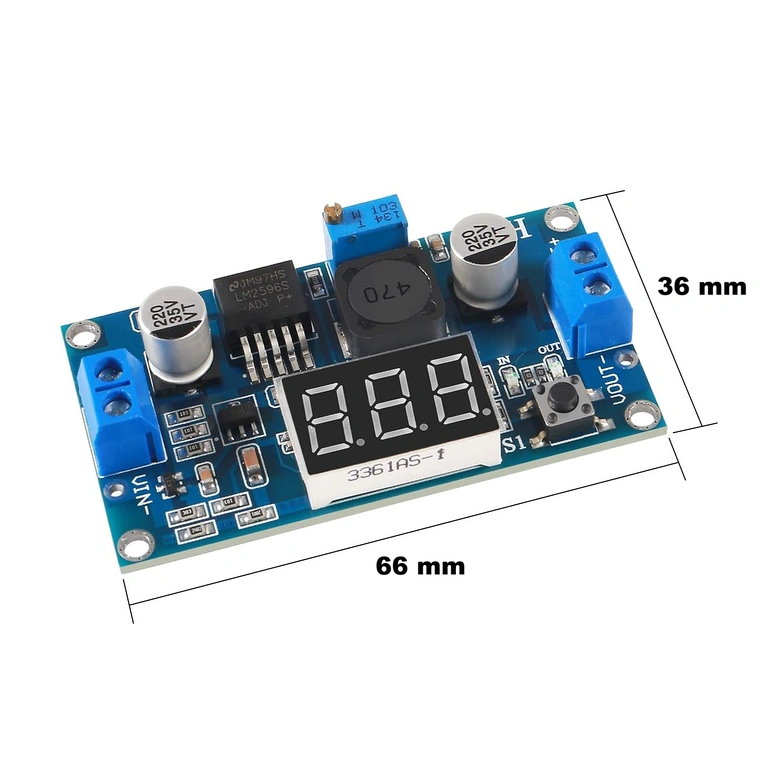

- Kompaktní rozměry 66 × 36 × 11 mm — snadno jej integrujete do krabiček, na nepájivá pole nebo montážní panely.
Detaily a výkon
Integrovaný obvod LM2596 pracuje na spínací frekvenci 150 kHz. To je dostatečně vysoká hodnota pro udržení minimálního zvlnění výstupního napětí bez nutnosti objemných filtračních komponent. Na rozdíl od lineárních regulátorů, které rozdíl napětí rozptylují jako teplo, tento spínaný měnič energii efektivně transformuje, čímž udržuje modul chladný i při zátěži 2 A.
Víceotáčkový potenciometr umožňuje plynulé nastavení v rozsahu 1,25 V až 37 V a vestavěný LED displej s autokalibrací vám okamžitě potvrdí nastavenou hodnotu. Modul je ideální pro napájení vývojových desek Arduino Uno / Mega / Nano, modulů ESP8266 / ESP32, Raspberry Pi, ovladačů RGB LED pásků a nízkovýkonových DC motorů.
| Parametr | Hodnota / Detail |
|---|---|
| Regulační čip | LM2596 |
| Vstupní napětí | 4 V – 40 V DC |
| Výstupní napětí | 1,25 V – 37 V DC (nastavitelné) |
| Maximální výstupní proud | 3 A (doporučeno ≤ 2,5 A trvale) |
| Účinnost konverze | až 92 % |
| Spínací frekvence | 150 kHz |
| Minimální rozdíl vstup–výstup | ≥ 1,5 V |
| Displej | Duální LED s autokalibrací (vstupní a výstupní napětí) |
| Nastavení napětí | Víceotáčkový potenciometr |
| Integrované ochrany | Zkrat, přehřátí |
| Typ kondenzátorů | Solidní (solid capacitors) |

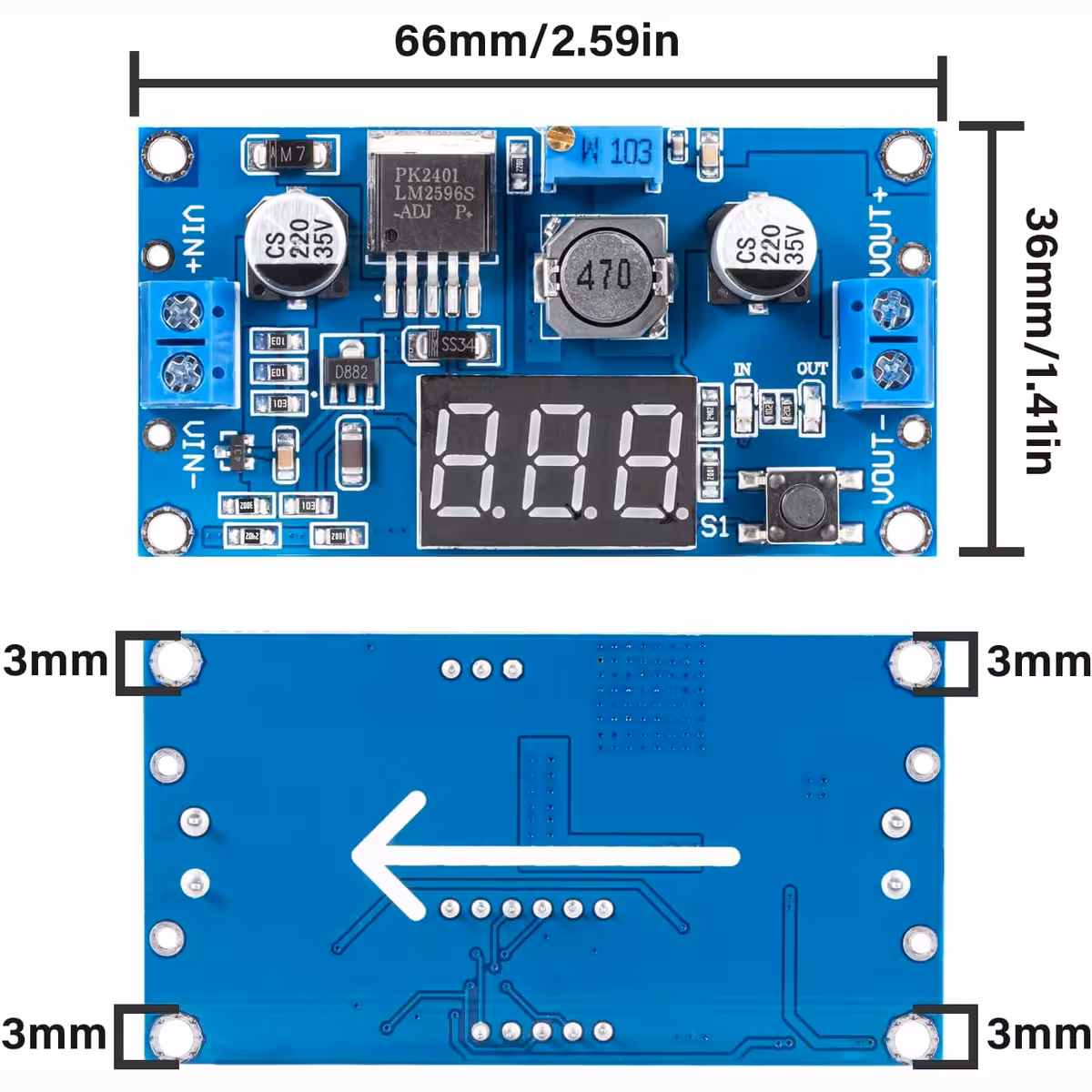

| Rozměry modulu | 66 × 36 × 11 mm |
| Provozní režim | Pouze Step-Down (buck) |
Obsah balení
- 1× DC-DC Step-Down měnič LM2596 s LED displejem
Často kladené otázky
Lze modul použít i jako step-up (boost) měnič?
Nikoliv. Modul LM2596 pracuje výhradně v režimu step-down: výstupní napětí bude vždy nižší než vstupní. Pokud potřebujete napětí zvyšovat, hledejte dedikovaný boost modul, například typu MT3608.

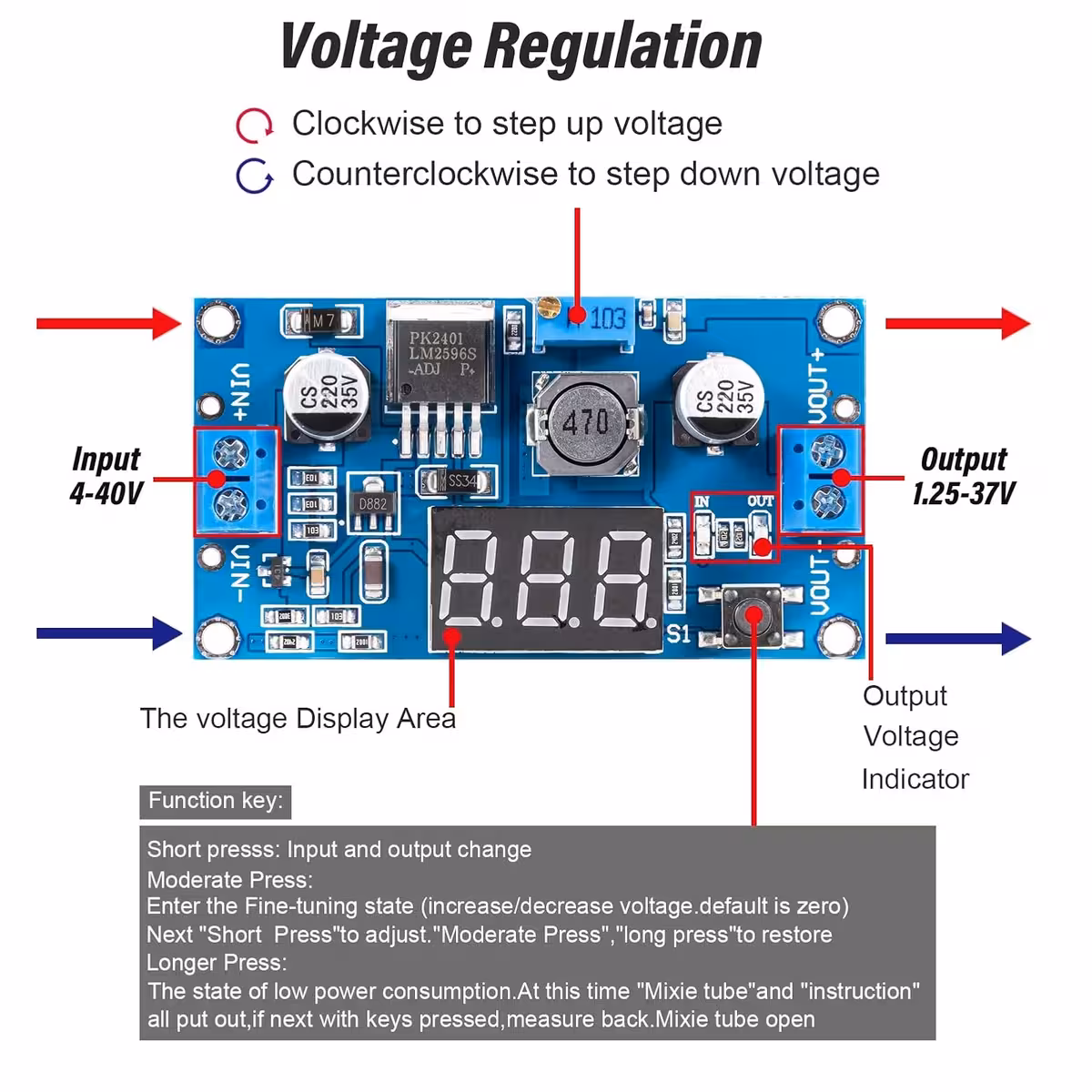

Jak se nastavuje výstupní napětí?
Jednoduše otáčením víceotáčkového potenciometru na modulu, přičemž aktuální hodnotu sledujete přímo na LED displeji. Externí voltmetr není potřeba – displej se aktualizuje v reálném čase při každé změně.
Jaký proud může modul dodávat trvale bez přehřívání?
Špičkový proud je 3 A, ale pro dlouhodobý provoz doporučujeme maximálně 2,5 A. Při zátěži do 2 A modul obvykle nevyžaduje přídavný chladič. Pokud pracujete blízko limitů nebo v prostředí s vysokou teplotou, zajistěte proudění vzduchu nebo na čip připevněte malý chladič.
Funguje modul přímo s Li-Ion nebo Li-Pol akumulátory?
Ano. Akumulátor s napětím 3,7 V–4,2 V je dostatečným zdrojem, pokud je požadované výstupní napětí alespoň o 1,5 V nižší. Například ze 7,4V Li-Pol baterie můžete stabilně napájet 5V pro Arduino nebo 3,3V pro ESP32.
