Kontrolér nabíjení baterií XH-M602 – nastavíte jednou, funguje automaticky
Trápí vás přebíjení baterií, jejich hluboké vybíjení nebo nutnost neustálého hlídání procesu nabíjení? S modulem XH-M602 stačí jednou nastavit prahové hodnoty pro spuštění a ukončení nabíjení. Interní relé se následně postará o celý cyklus automatického nabíjení bez nutnosti vašeho zásahu a rizika poškození akumulátoru. Modul pracuje v širokém rozsahu napětí od 3,7V až do 120V, takže jej využijete od jedné Li-Ion článkové baterie až po rozsáhlé 96V solární systémy.
Poznámka: XH-M602 funguje jako reléový kontrolér — monitoruje napětí a spíná externí nabíjecí zdroj. Sám o sobě napětí pro nabíjení negeneruje; je nutné jej propojit s vhodným nabíječem nebo zdrojem odpovídajícím typu vaší baterie.
Proč zvolit modul XH-M602? (Klíčové výhody):
- Univerzální kompatibilita — ideální pro Li-Ion, Li-Pol, LiFePO4, Ni-Cd, Ni-MH i olověné (Pb) akumulátory v rozsahu 3,7V až 120V.
- Automatické řízení relé — po nastavení hodnot START a STOP modul samostatně spíná a vypíná nabíjecí proud.
- LED displej s přesností 0,1V — okamžitý přehled o aktuálním napětí baterie v reálném čase, žádné nepřesné odhady.
- Ideální pro fotovoltaiku — spolehlivá ochrana 24V, 48V nebo 72V baterií proti přebití v solárních instalacích.
- Rychlý reset — podržením tlačítek START a STOP po dobu 3 sekund obnovíte tovární nastavení (na displeji se zobrazí 888).
- Kompaktní provedení — rozměry 89 × 58 × 24 mm a hmotnost pouhých 111 g umožňují snadnou instalaci do rozvaděčů, DIY boxů nebo pevných zařízení.
Detaily a výkon
Jádrem modulu je výkonné spínací relé, které připojuje nebo odpojuje nabíjecí zdroj na základě napětí naměřeného přímo na svorkách baterie. Prahová hodnota START definuje minimální napětí, při kterém se nabíjení automaticky spustí, zatímco hodnota STOP proces ukončí, jakmile baterie dosáhne požadované úrovně. Tím je zajištěna ochrana proti přebití bez externího dohledu. Napájení samotného modulu je řešeno přímo ze sítě 230V AC, což z něj dělá skvělé řešení pro stacionární instalace: dílny, garáže, solární systémy nebo průmyslové UPS.
| Parametr | Hodnota / Detail |
|---|---|
| Model | XH-M602 |
| Monitorované napětí baterie | 3,7V – 120V |
| Nastavitelné napětí (typické) | 6V, 12V, 24V, 36V, 48V, 60V, 72V, 84V, 96V, 120V |
| Typ řízení | Relé ON/OFF (automatické spínání nabíjení) |
| Displej | LED, přesnost 0,1V |
| Napájení modulu | 230V AC |
| Kompatibilní typy baterií | Li-Ion, Li-Pol, LiFePO4, Ni-Cd, Ni-MH, olověné (Pb) |
| Hlavní aplikace | 12V auto, solární panely, UPS, elektromobily, DIY projekty |

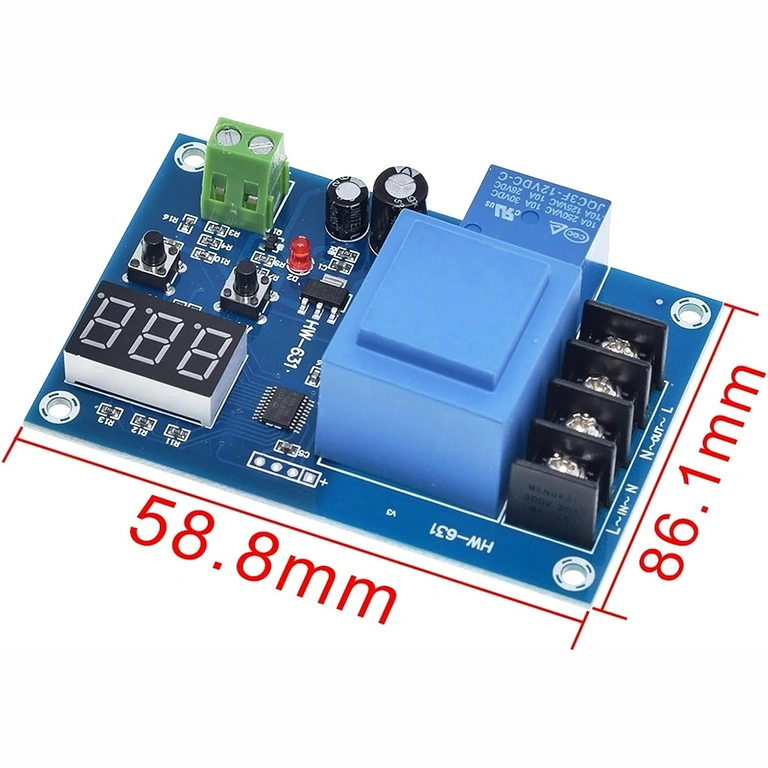

| Rozměry | 89 × 58 × 24 mm |
| Hmotnost | 111 g |
Návod k programování a použití
- Nastavení prahu START (spuštění nabíjení): Podržte tlačítko START po dobu 3 sekund, dokud hodnota nezačne blikat. Pomocí tlačítek + a – nastavte požadované napětí a potvrďte stisknutím START.
- Nastavení prahu STOP (ukončení nabíjení): Podržte tlačítko STOP po dobu 3 sekund, dokud hodnota nezačne blikat. Pomocí tlačítek + a – nastavte napětí pro vypnutí a potvrďte stisknutím STOP.
- Reset do továrního nastavení: Stiskněte a držte současně tlačítka START a STOP, dokud se na displeji neobjeví 888.

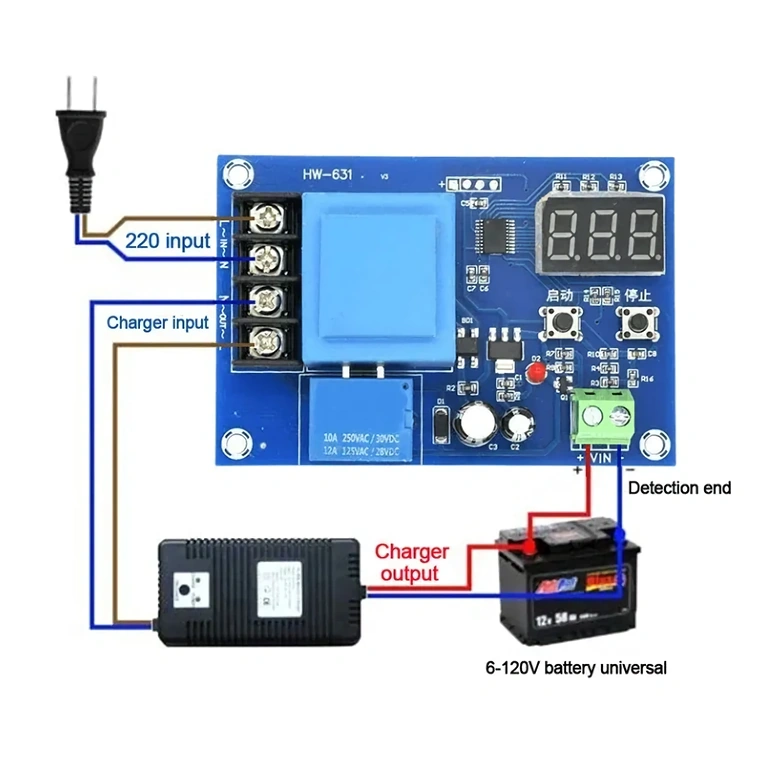

- Zapojení baterie: Připojte svorky modulu k baterii se správnou polaritou (+ a –). Nabíjecí zdroj připojte na výstup relé.
- Kontrola funkce: Při dosažení napětí STOP se relé automaticky rozpojí a nabíjení se přeruší. Jakmile napětí klesne pod úroveň START, relé opět sepne a cyklus pokračuje.
Obsah balení
- 1 × Modul pro řízení nabíjení baterií XH-M602
Často kladené dotazy
Funguje s 12V autobaterií?
Ano. Nastavte STOP na 14,4V (plné nabití) a START na 12,0V (minimální přípustné vybití). Relé bude automaticky řídit cyklus pro jakoukoli 12V olověnou baterii.
Lze jej použít v solárních systémech?
Ano, to je jedna z nejčastějších aplikací. Modul řídí připojení nabíjecího zdroje (panel + regulátor) k bateriím o napětí 24V, 48V nebo 72V a chrání je před přebitím bez ohledu na kolísání výkonu solárních panelů.
Generuje modul nabíjecí napětí?
Ne. XH-M602 je kontrolér, nikoliv nabíječka. Monitoruje napětí baterie a ovládá relé, které připojuje nebo odpojuje váš externí nabíjecí zdroj. K provozu potřebujete vlastní nabíječku vhodnou pro typ vaší baterie.
Jaká je přesnost měření napětí?
LED displej zobrazuje napětí s rozlišením 0,1V, což je dostatečně přesné pro správnou správu nabíjecích cyklů u všech podporovaných typů baterií, včetně Li-Ion a LiFePO4 s úzkým napěťovým oknem.
