Nastavitelný AC proudový senzor 0,2–30 A – bezkontaktní monitorování bez nutnosti napájení
Potřebujete spolehlivě hlídat chod motoru, čerpadla nebo střídače a vědět přesně, kdy obvodem protéká proud? S modulem M3050/M3056 to zvládnete během pár minut, aniž byste museli přerušovat vodiče nebo instalovat externí napájecí zdroj. Stačí protáhnout kabel otvorem o průměru 10 mm a senzor se o vše ostatní postará sám.
Poznámka: Výstup modulu slouží jako řídicí signál (max. 0,3 A / 240 V AC/DC) pro automatizační systémy, nikoliv pro spínání silových obvodů. Monitorovaný vodič se nepřerušuje – pouze se provlékne otvorem senzoru.
Proč zvolit právě tento model? (Klíčové výhody):
- Nastavitelný práh 0,2–30 A — jeden přístroj pokryje vše od osvětlení až po průmyslové motory.
- Samonapájení z magnetického pole — nepotřebujete žádný externí zdroj, což šetří místo v rozvaděči a zjednodušuje kabeláž.
- Elektronické spínání bez pohyblivých částí — nulové mechanické opotřebení a prakticky neomezená životnost.
- Kompletní galvanické oddělení — monitorovaný obvod a řídicí výstup jsou zcela odděleny, což chrání vaše PLC nebo zabezpečovací systém.
- Rychlá odezva a vysoká odolnost — zpoždění pod 1 % a tolerance 100% přetížení zajistí bezproblémový provoz i při náročných rozbězích motorů.
- Ohnivzdorné pouzdro z PC — odolné vůči vysokým teplotám (-20 °C až +55 °C), ideální pro průmyslové rozvaděče i chráněné venkovní instalace.
Detaily a výkon
Princip fungování je založen na proudovém transformátoru s toroidním jádrem: monitorovaný vodič funguje jako primární vinutí a indukovaná energie přímo napájí vnitřní obvody – bez baterií a bez nutnosti 24V napájení. Práh sepnutí lze přesně nastavit pomocí integrovaného potenciometru v celém rozsahu 0,2–30 A. Výstup 0,3 A / 240 V AC nebo DC je plně dostačující pro ovládání pomocného stykače, vstupu PLC nebo alarmového modulu. Díky provozní teplotě až +55 °C je senzor vhodný i do hustě osazených rozvaděčů.
| Parametr | Hodnota / Detail |
|---|---|

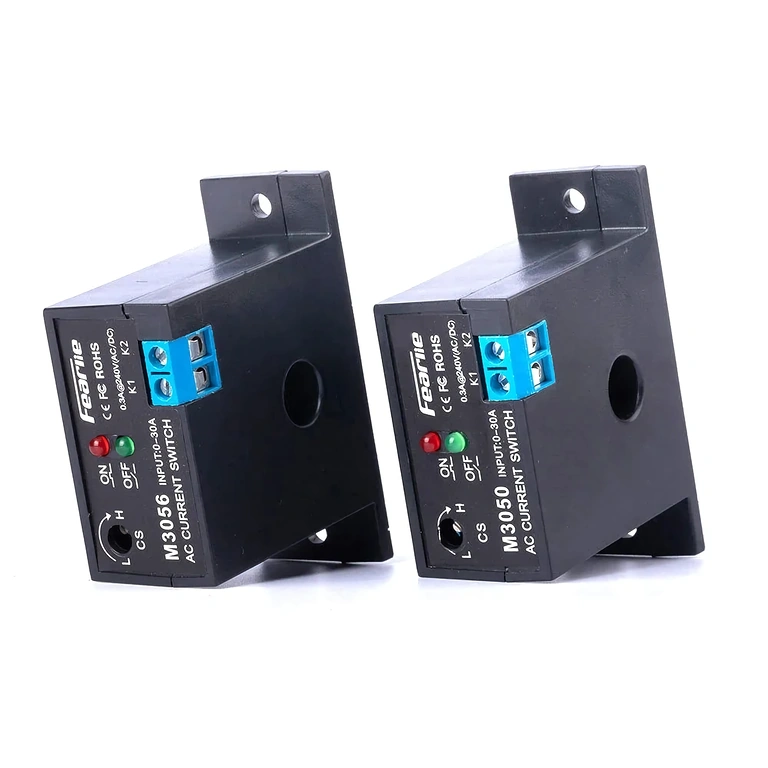

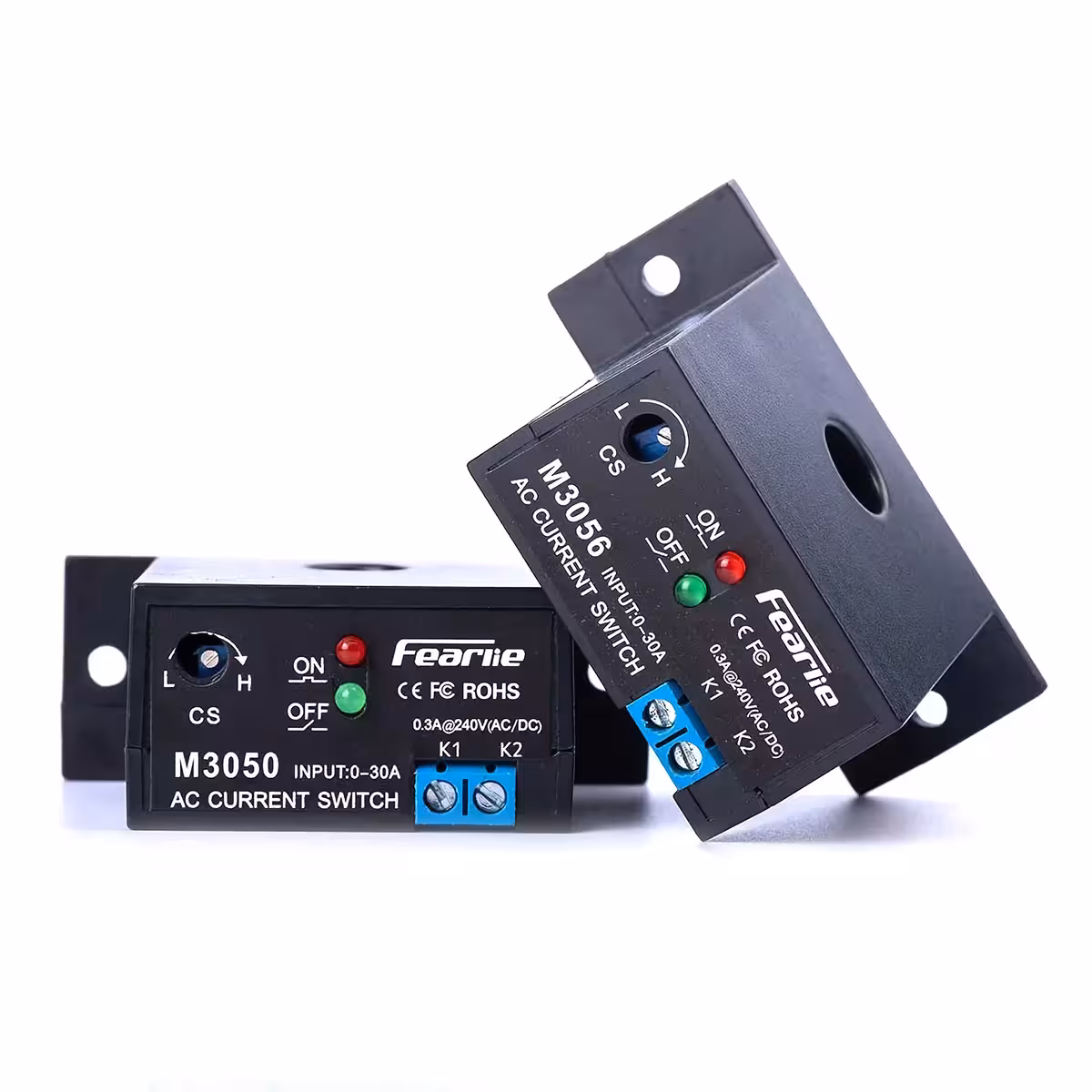

| Dostupné modely | M3050 (NO), M3056 (NC) |
| Rozsah detekovaného proudu | 0,2 – 30 A AC |
| Typ výstupního kontaktu | NO (M3050) / NC (M3056) |
| Výstupní kapacita | 0,3 A max. / 240 V AC nebo DC |
| Princip měření | Magnetická indukce (toroidní transformátor) |
| Napájení | Samonapájení z magnetického pole vodiče |
| Průměr otvoru pro vodič | Ø 10 mm |
| Zpoždění | < 1 % |
| Povolené přetížení | 100 % |
| Provozní teplota | -20 °C … +55 °C |
| Materiál pouzdra | Ohnivzdorný PC (polykarbonát) |
| Typické aplikace | Motory, čerpadla, kompresory, FVE, UPS, rozvaděče |
Návod k nastavení a použití

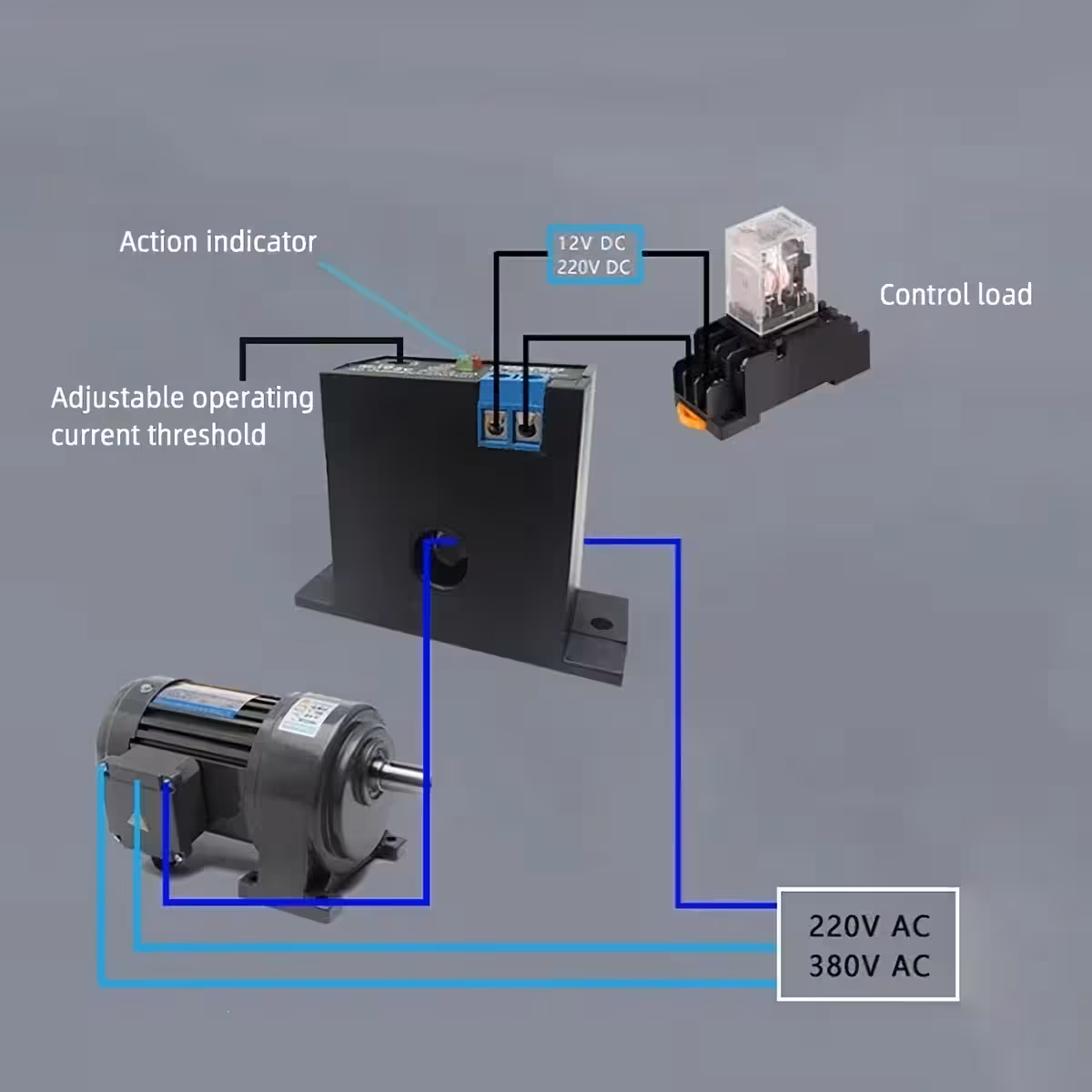

- Protáhněte monitorovaný vodič (fázi, jeden kabel) otvorem senzoru o průměru 10 mm. Není nutné kabel stříhat ani upravovat.
- Připojte výstup modulu (signálové svorky) k řídicímu obvodu: PLC, stykači, alarmu nebo jiné zátěži do 0,3 A / 240 V.
- Spusťte monitorovaný obvod na požadovanou minimální zátěž a otáčejte potenciometrem ve směru hodinových ručiček, dokud relé nesepne.
- Ověřte funkci: u modelu M3050 (NO) se výstup sepne při překročení prahu; u M3056 (NC) se výstup rozepne.
- Otestujte při nominální zátěži, abyste potvrdili správné nastavení prahu a vyloučili falešné poplachy.
Obsah balení
- 1 x Modul proudového senzoru M3050 (NO) nebo M3056 (NC) — dle zvolené varianty
Často kladené dotazy
Jaký je rozdíl mezi modely M3050 a M3056?

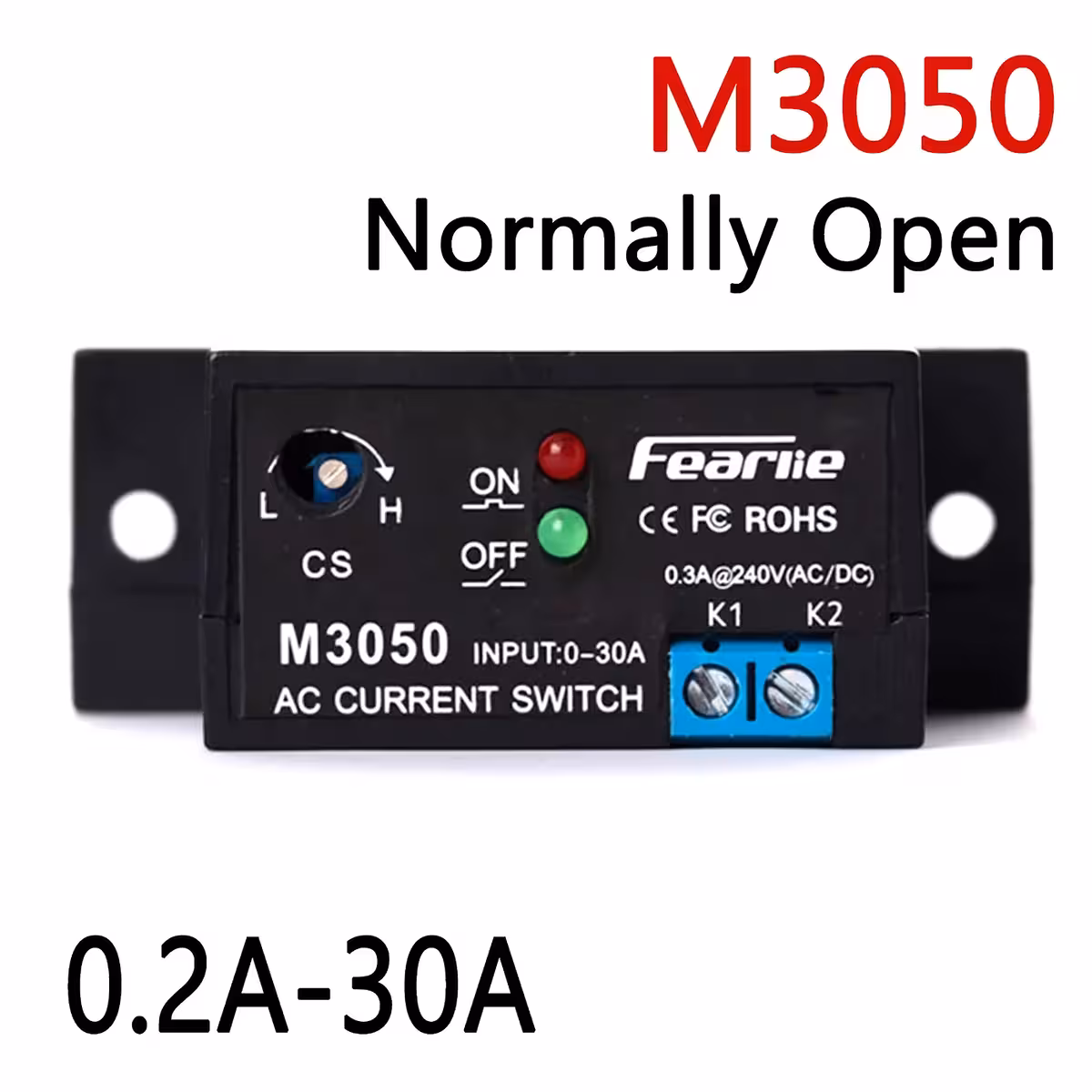

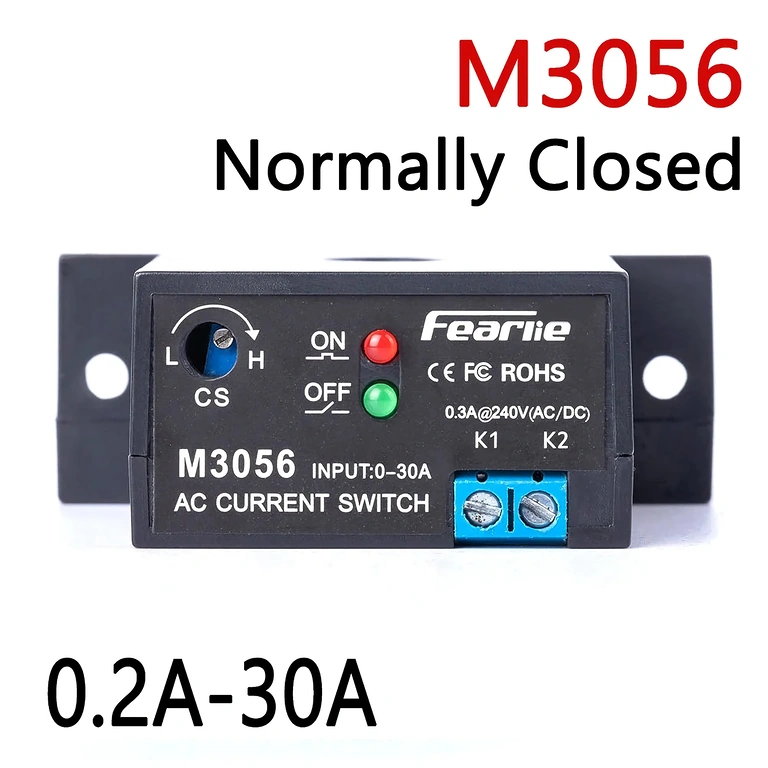

M3050 má výstupní kontakt spínací (NO) — obvod se uzavře při překročení nastaveného proudu. M3056 má kontakt rozpínací (NC) — obvod se při překročení prahu rozpojí. Volte podle logiky vaší automatizace.
Potřebuje senzor externí napájení?
Ne. Modul je samonapájený z magnetického pole monitorovaného vodiče na principu proudového transformátoru. Žádné další napájecí kabely nejsou potřeba.
Lze tímto senzorem monitorovat stejnosměrný proud (DC)?
Ne. Senzor detekuje výhradně střídavý proud (AC) pomocí magnetické indukce. Řídicí výstup může spínat jak AC, tak DC (max. 0,3 A / 240 V), ale monitorovaný vodič musí být vždy AC.
Lze senzor použít pro třífázový motor?
Ano. Otvorem senzoru protáhněte pouze jeden fázový vodič. Pro kompletní třífázové monitorování použijte tři nezávislé moduly, jeden pro každou fázi.
Jaký je maximální průměr vodiče, který lze senzorem protáhnout?
Otvor má průměr 10 mm. Ujistěte se, že se celý kabel včetně izolace do tohoto rozměru vejde.
Je senzor vhodný pro fotovoltaické systémy nebo UPS?
Ano, za předpokladu, že monitorovaný obvod je AC (např. výstup střídače nebo UPS). Často se využívá v rozvaděčích, FVE systémech a průmyslových instalacích pro hlídání spotřeby a ochranu proti přetížení.
