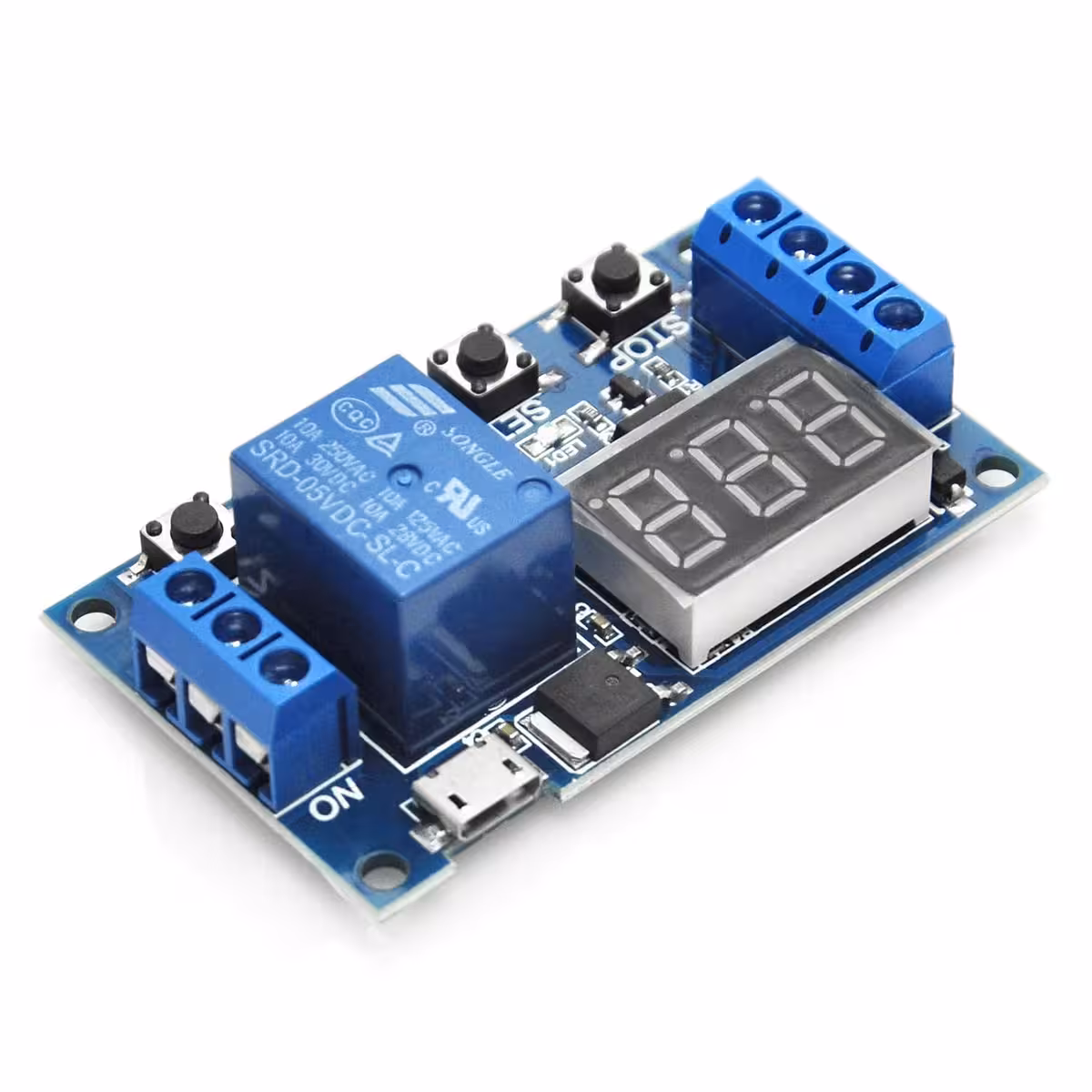

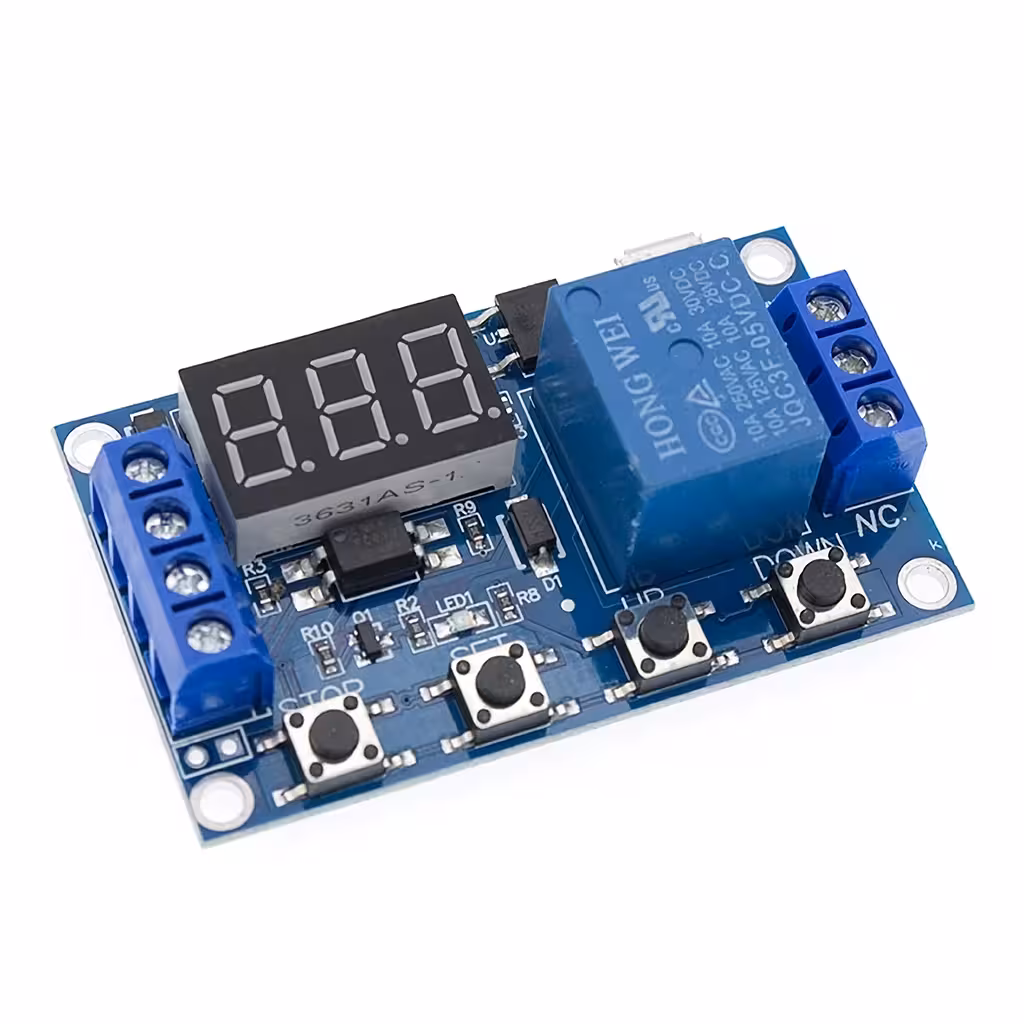

Programovatelný časový relé modul s displejem — přesné spínání od 0,1 sekundy do 999 minut
Potřebujete sepnout čerpadlo přesně po 30 sekundách, cyklovat ventilaci v pevných intervalech nebo vytvořit přesně časovaný signál pro Arduino? Bez specializovaného časovače se často uchýlíte k improvizovaným řešením, která nejsou spolehlivá. Tento programovatelný relé modul s displejem vše vyřeší za vás. Nabízí čtyři konfigurovatelné režimy a nastavitelný časový interval v rozsahu od 0,1 sekundy až po 999 minut.
Poznámka: Kontakty relé jsou pasivní a volně přístupné. Zapojení do obvodů 220V AC musí provádět pouze osoba s příslušnou elektrotechnickou kvalifikací.
Proč zvolit právě tento model? (Klíčové výhody):
- Izolace pomocí optočlenu — řídicí a výkonová část jsou elektricky odděleny, což chrání vaše Arduino nebo PLC před napěťovými špičkami z indukční zátěže.
- 4 provozní režimy (P1–P4) — od jednoduchého časovaného impulzu až po opakované cykly sepnutí/rozepnutí s nastavitelným počtem opakování, a to vše bez nutnosti psát kód.
- Nastavitelné rozlišení času — přepínejte mezi 0,1s, 1s a 1min jednoduchým stiskem tlačítka bez nutnosti resetovat ostatní nastavení.

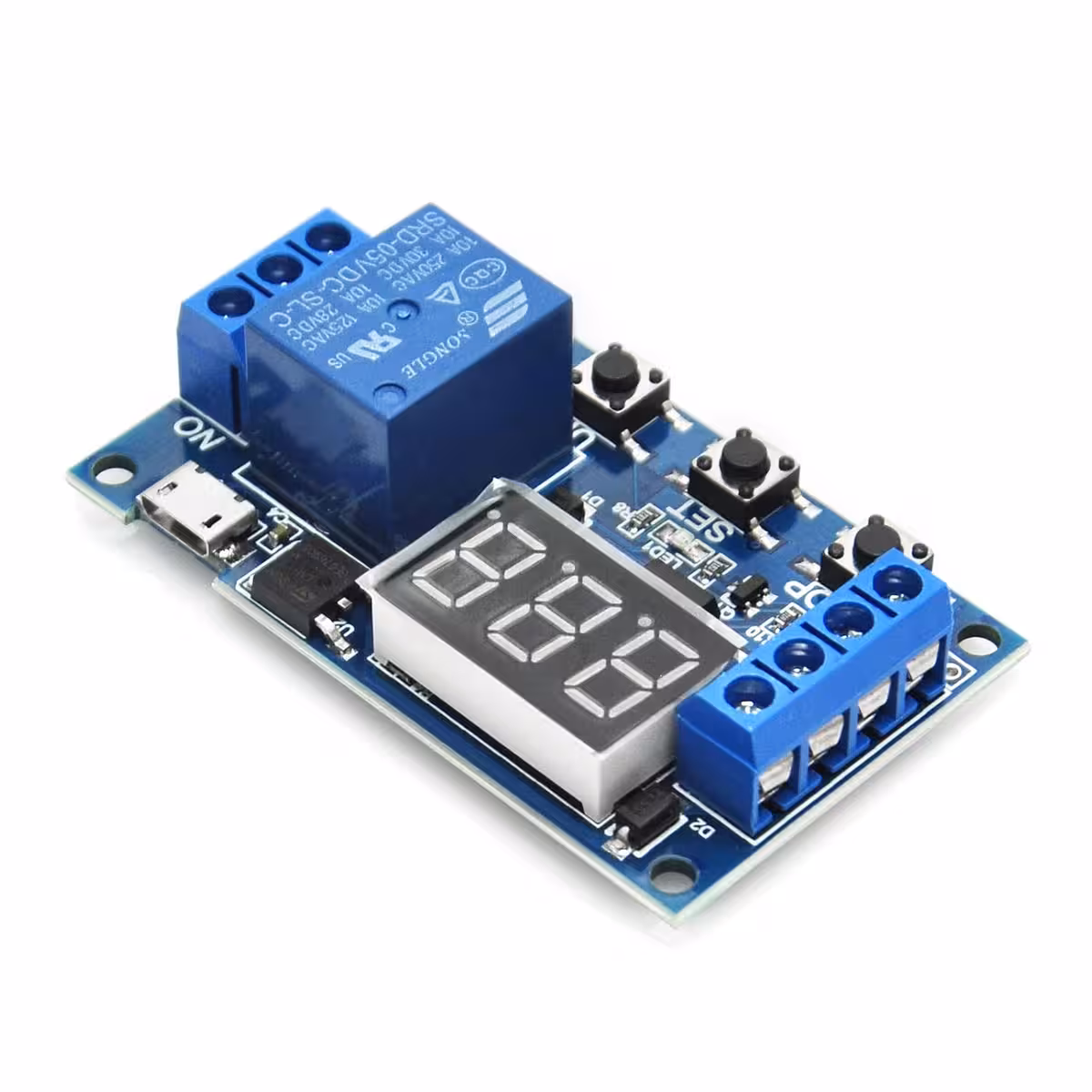

- Digitální displej s odpočtem — v reálném čase vidíte zbývající čas a aktuální stav relé.
- Permanentní paměť — veškerá nastavení zůstávají uložena i po výpadku napájení, takže systém po restartu okamžitě pokračuje v činnosti.

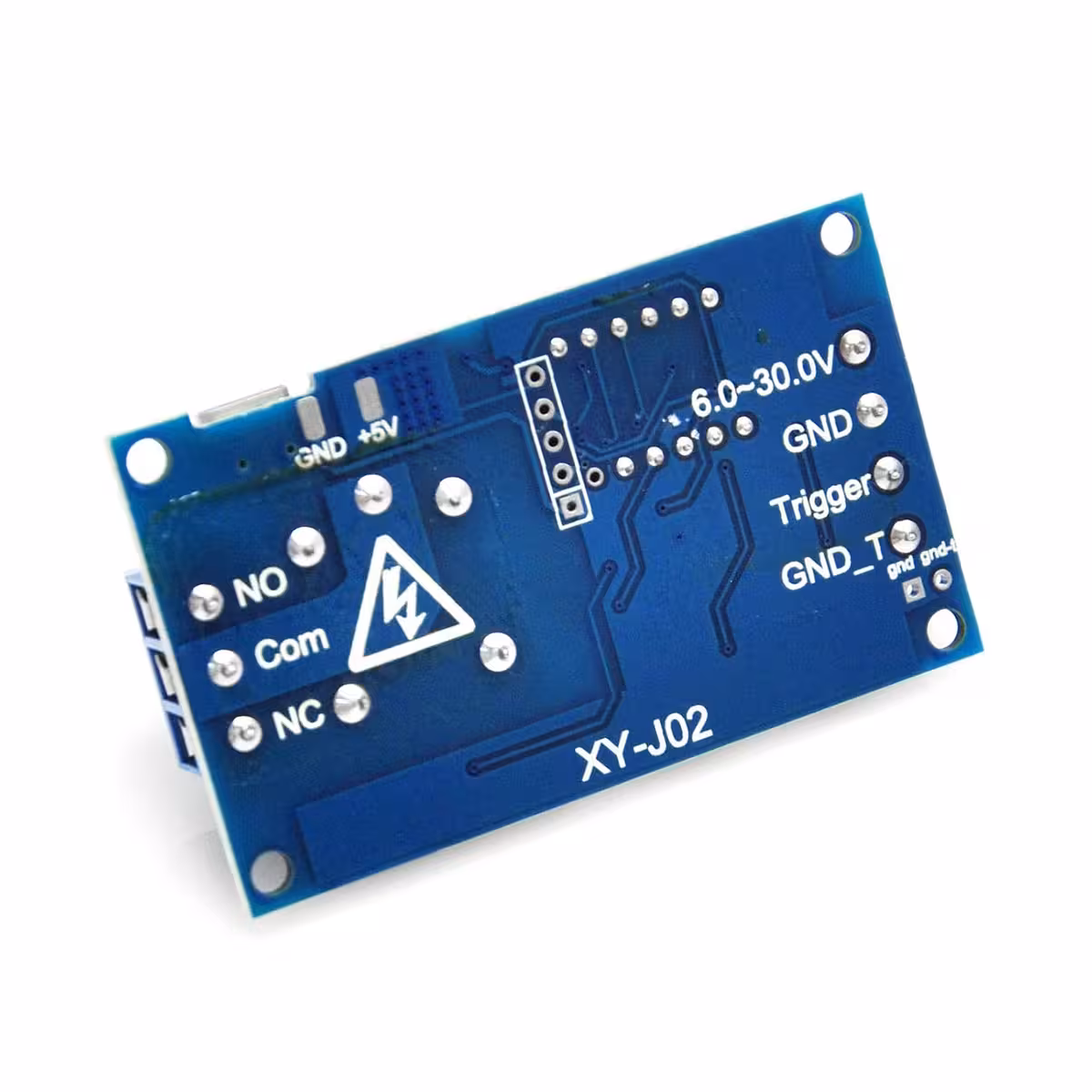

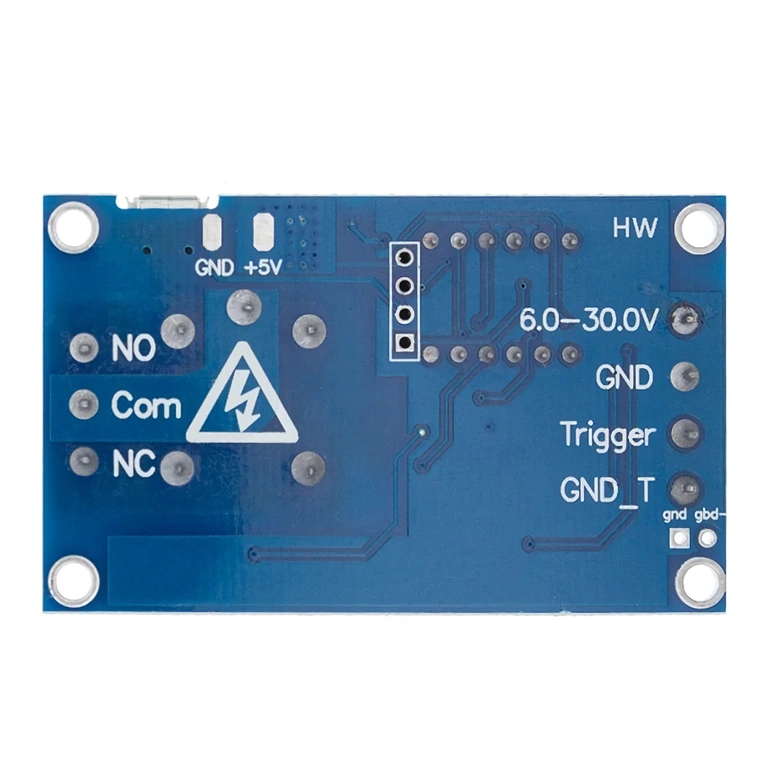

- Duální napájení — modul lze napájet přes MicroUSB (5V) z powerbanky nebo nabíječky, případně přes svorkovnici napětím 6–30V DC pro průmyslové aplikace.
- Kompaktní rozměry 62 × 38 × 17 mm — snadno jej vestavíte do jakékoli DIY krabičky nebo rozvaděče.

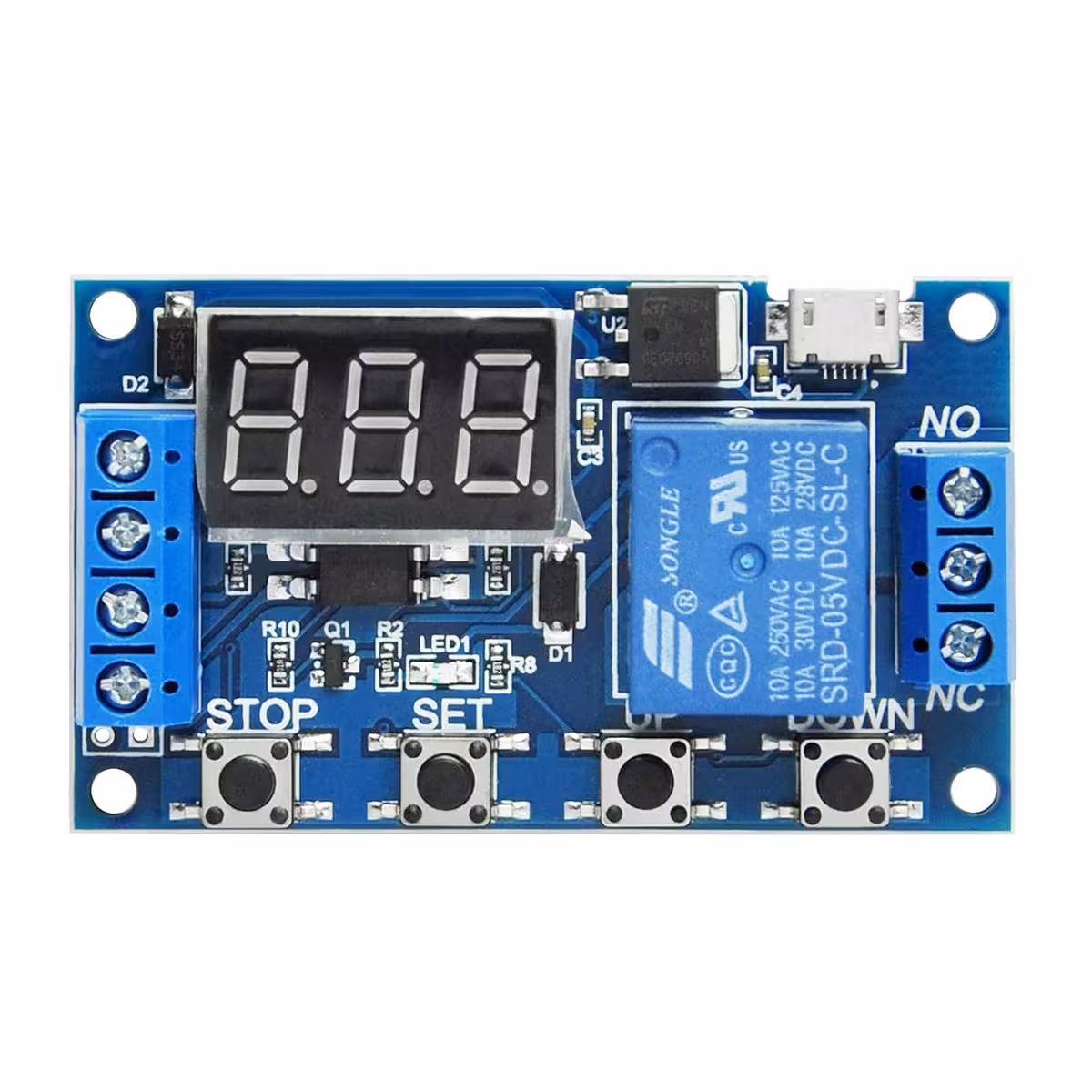

Detaily a výkon

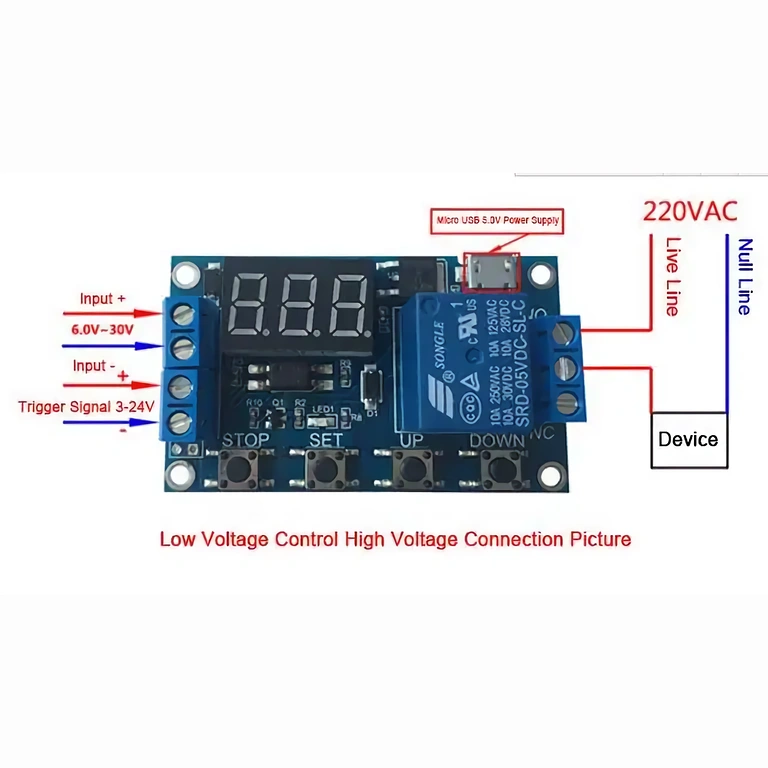

Relé se zátěží až 5A zvládne spínat zařízení do 30V DC nebo 220V AC — ideální pro menší motory, čerpadla, elektromagnetické ventily nebo běžné domácí spotřebiče. Optoizolace je klíčová v prostředí s vysokým elektromagnetickým rušením, kde zajistí, že váš mikrokontrolér zůstane v bezpečí.
Čtyři programovatelné režimy (P1–P4) pokrývají většinu běžných scénářů bez potřeby externí logiky. Parametr LOP v režimu P3 určuje počet cyklů — při nastavení na 0 běží cyklus neomezeně. Tlačítko STOP slouží jako okamžité nouzové zastavení bez ohledu na stav časovače.
| Parametr | Hodnota / Detail |
|---|---|
| Napájecí napětí | 5V MicroUSB nebo 6–30V DC (svorkovnice) |
| Spouštěcí signál (trigger) | High Level 3–24V DC |
| Typ izolace | Optočlen |
| Maximální spínaný proud | 5A při 30V DC nebo 220V AC |
| Nastavitelný časový rozsah | 0,1 s – 999 min |
| Rozlišení času | 0,1 s / 1 s / 1 min (dle pozice desetinné čárky) |
| Provozní režimy | P1 – Impulz, P2 – Zpoždění sepnutí, P3 – Cyklování, P4 – Časované sepnutí |
| Displej | Digitální, odpočet/přičítání + stavová LED relé |
| Paměť parametrů | Permanentní (uloženo i po odpojení napájení) |

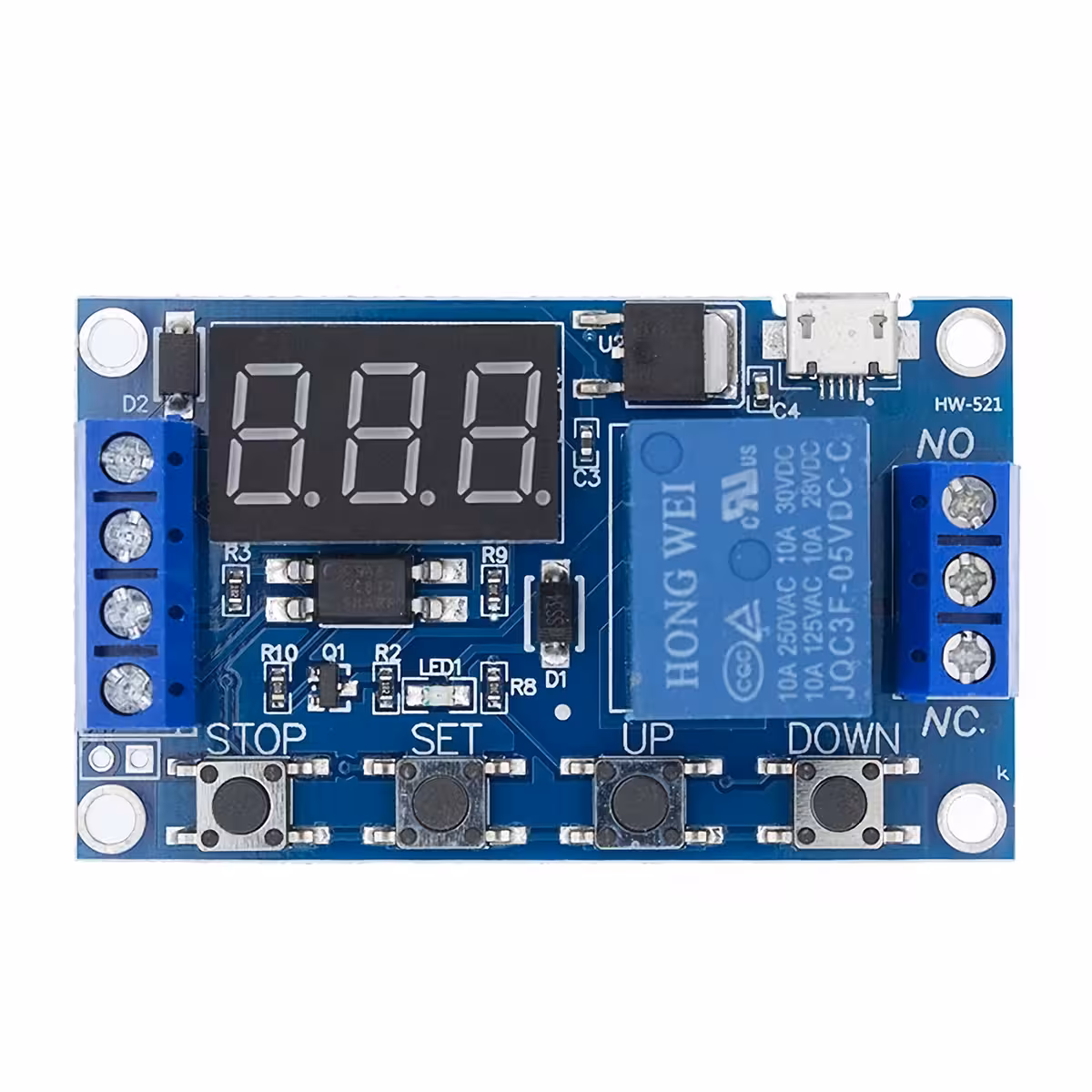

| Ovládací tlačítka | SET / UP / DOWN / STOP |
| Rozměry | 62 × 38 × 17 mm |

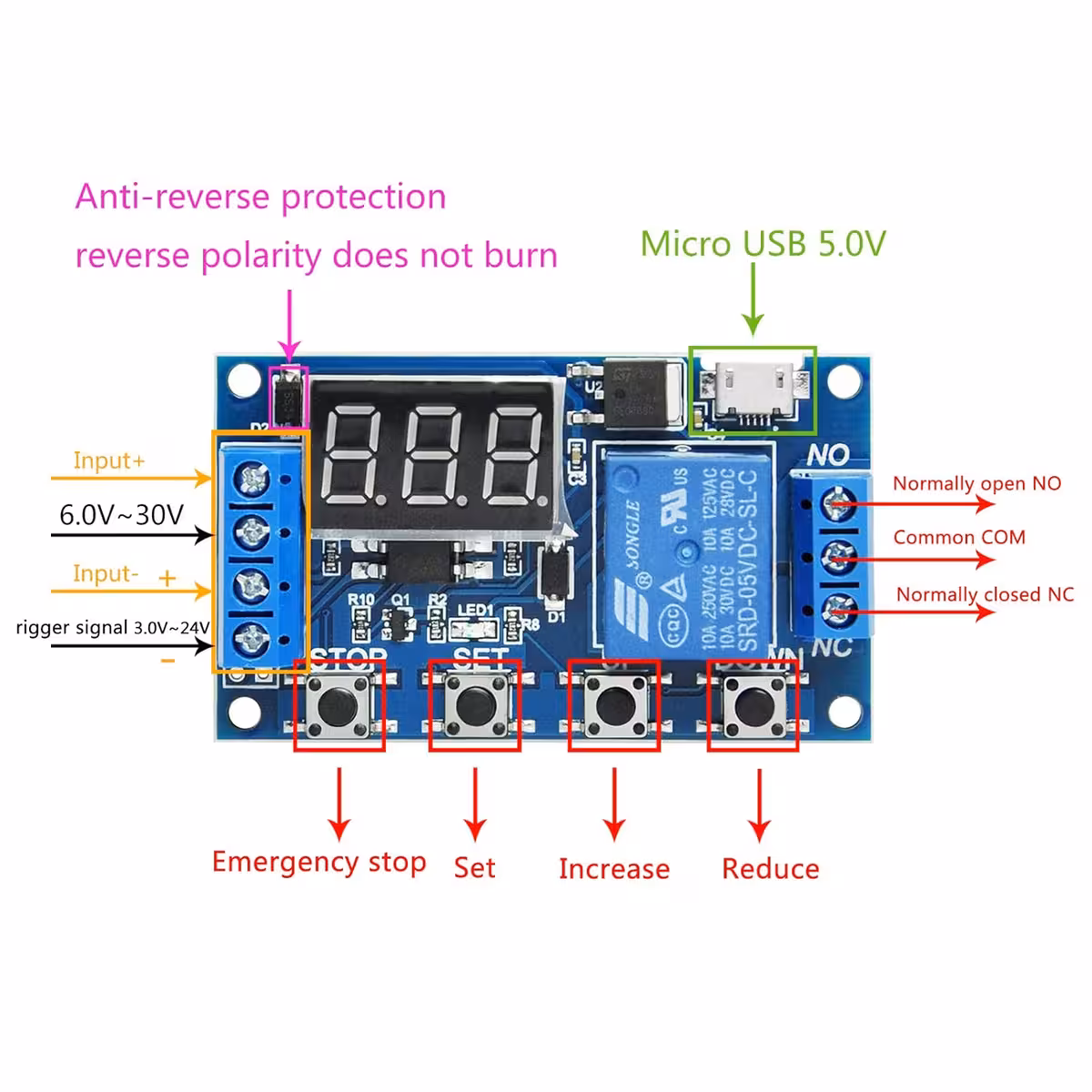

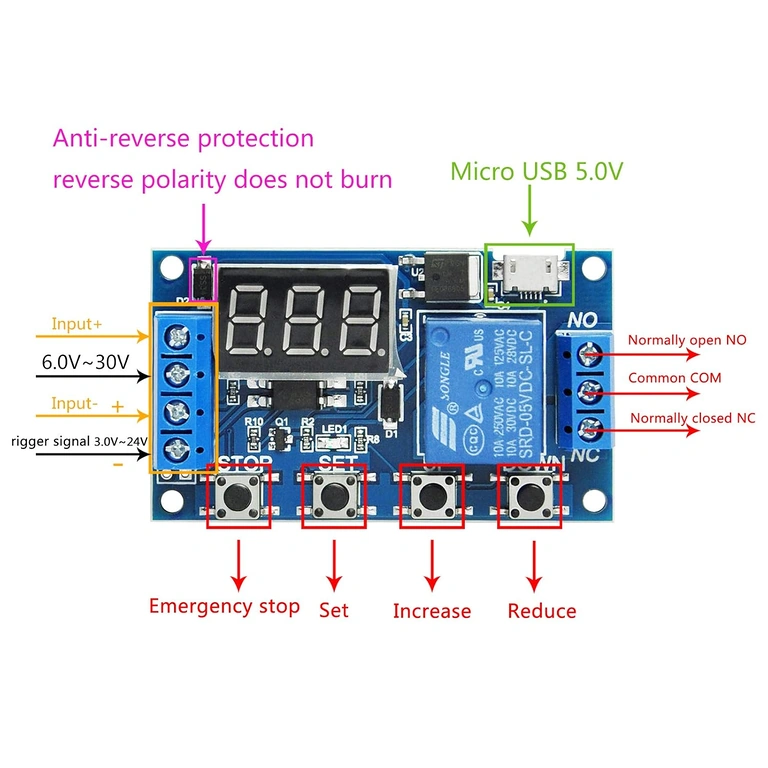

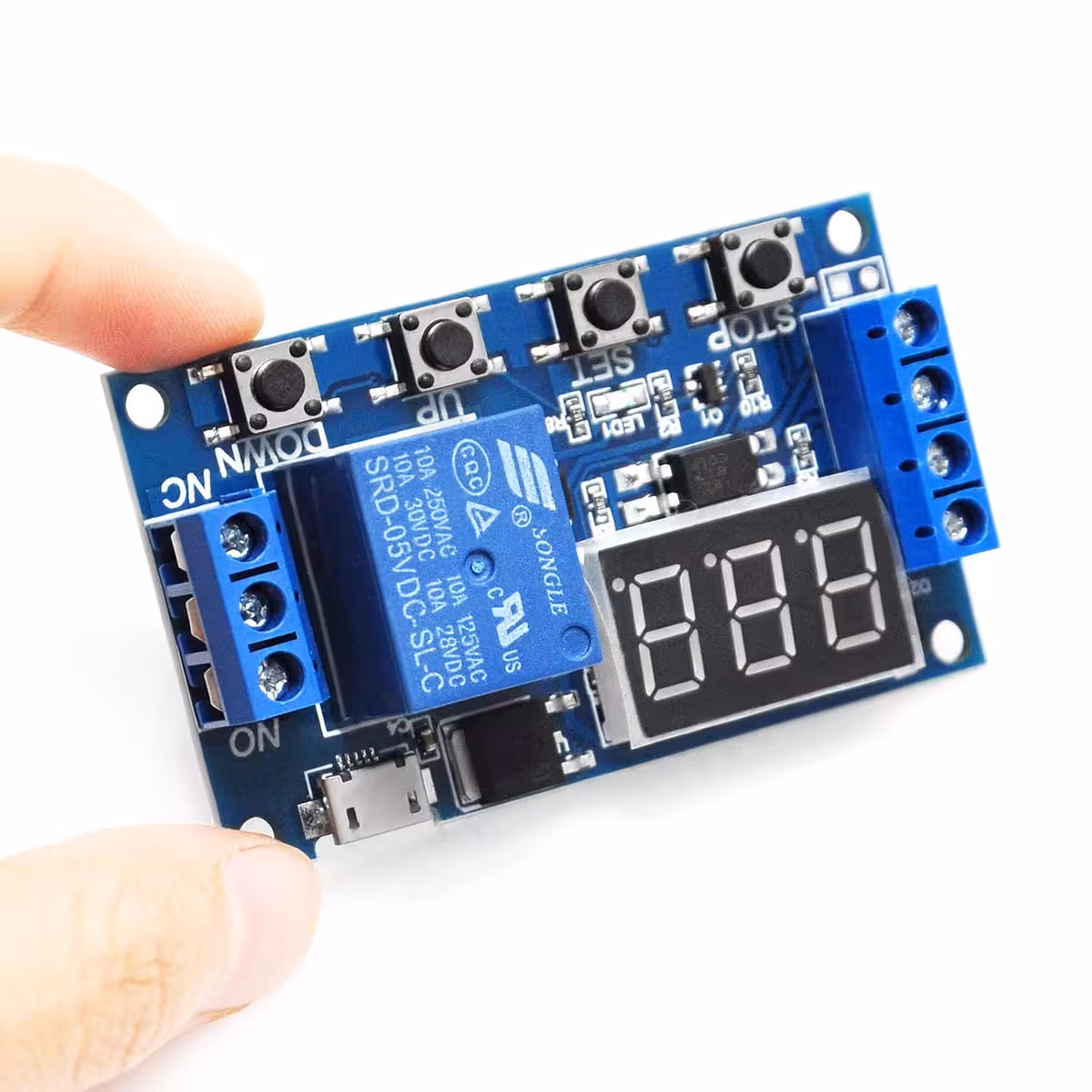

Návod k programování a použití

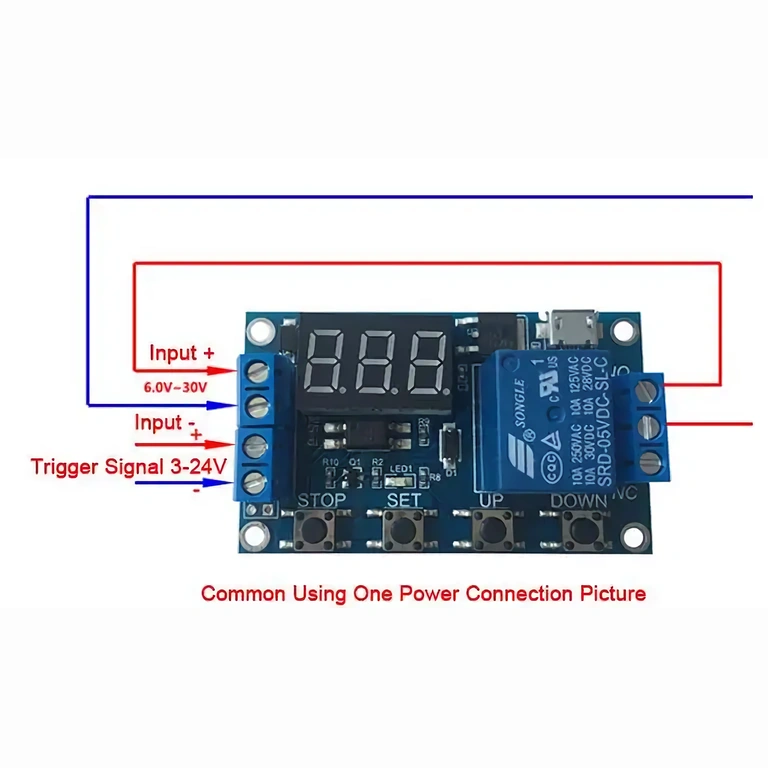

- Připojte napájení: 5V MicroUSB nebo 6–30V DC na svorky. Displej se ihned aktivuje.
- Podržte tlačítko SET po dobu 2 sekund pro vstup do menu výběru režimu.
- Pomocí tlačítek UP a DOWN vyberte režim P1, P2, P3 nebo P4. Krátkým stiskem SET vstoupíte do parametrů (OP, CL, LOP).
- Pro změnu časového rozlišení stiskněte v menu nastavení tlačítko STOP — desetinná čárka se posune (0,1s / 1s / 1min). Příklad: hodnota 03.2 odpovídá 3,2 sekundám.
- Po nastavení hodnot podržte SET po dobu 2 sekund pro uložení konfigurace. Parametry jsou uloženy trvale.
- Tlačítko STOP v hlavním rozhraní funguje jako manuální vypínač relé nebo nouzové zastavení.
Obsah balení
- 1× Programovatelný časový relé modul s digitálním displejem
- Svorkovnice pro napájení a výstup relé (již osazeny na desce)
- MicroUSB port pro alternativní 5V napájení
Často kladené dotazy
Mohu modul napájet přímo z powerbanky přes MicroUSB?
Ano. MicroUSB port pracuje se standardním napětím 5V, takže jakákoliv powerbanka nebo nabíječka telefonu je pro napájení ideální, zejména při testování nebo přenosných projektech.
Jakou zátěž mohu bezpečně spínat?
Relé zvládne až 5A při 30V DC nebo 220V AC. U motorů nebo čerpadel s vysokým rozběhovým proudem doporučujeme použít externí stykač — relé v modulu pak bude sloužit pouze jako řídicí prvek.
Lze modul spouštět signálem 3,3V z ESP32?
Ano. Trigger vstup akceptuje signály High Level v rozsahu 3–24V DC, takže digitální piny Arduina, ESP32 nebo Raspberry Pi modul aktivují přímo bez nutnosti dalších rezistorů.
Co se stane s nastavením při výpadku proudu?
Nic se neztratí. Modul disponuje permanentní pamětí, takže zvolený režim, časy OP/CL i počet cyklů LOP zůstávají uloženy i po úplném odpojení napájení.
Jak funguje režim P3 a jak omezím počet cyklů?
Režim P3 provádí automatické cyklování ON/OFF. Parametr LOP určuje počet opakování — při hodnotě 0 běží cyklus neomezeně. P3.1 se spustí externím triggerem, P3.2 se spustí automaticky ihned po připojení napájení.
