DC solární měřič 0–200 V — 9 parametrů v reálném čase pro fotovoltaiku, baterie a off-grid systémy
Nejste si jistí, kolik energie vaše instalace skutečně vyrábí nebo spotřebovává? Bez kvalitního měřiče se pohybujete pouze v rovině odhadů. Tento DC solární měřič vám poskytne přesný přehled o všem podstatném — napětí, proudu, výkonu, spotřebě v kWh, kapacitě v Ah i vnitřním odporu. Vše uvidíte přehledně na podsvíceném LCD displeji.
Poznámka: Pro provoz při napětí nižším než 8 V DC je nutné pro správné fungování displeje použít externí napájení.
Proč si vybrat právě tento model? (Hlavní výhody):
- 9 parametrů současně na displeji — napětí, proud, výkon, kWh, Ah, vnitřní odpor, impedance, doba provozu a grafický ukazatel vybití. Vše vidíte najednou bez nutnosti přepínání.
- Dostupný ve variantách 100 A nebo 300 A — verze 100 A pokryje běžné domácí instalace, zatímco 300 A verze zvládne i průmyslové systémy nebo baterie s vysokou kapacitou.
- Detekce proudu od 20 mA a výkonu od 0,2 W — neunikne vám ani minimální spotřeba střídače v pohotovostním režimu.
- Měření energie 0–9999 kWh s rozlišením 1 Wh — dlouhodobě monitorujte výrobu nebo spotřebu bez nutnosti ručního resetování.
- Široký rozsah napětí 12 V až 200 V DC — kompatibilní s jakoukoli konfigurací: od autobaterií přes 48V off-grid systémy až po sériově zapojené fotovoltaické panely.
- Grafický ukazatel vybití (10 úrovní) — okamžitě vidíte stav nabití baterie bez složitých výpočtů či externích aplikací.
- Měření vnitřního odporu (0–999 mΩ) — diagnostikujte skutečný stav baterie, nejen její povrchové napětí.
Detaily a výkon
Měřič pracuje výhradně se stejnosměrným proudem (DC) a pokrývá napěťový rozsah od 0 do 200 V s měřitelným výkonem až 60 000 W — to je dostatečná rezerva i pro střední a velké fotovoltaické instalace. Funkce vnitřního odporu a impedance jde mnohem dále než běžný voltmetr: odhalí stárnutí baterie nebo ztráty v elektrických spojích. Doba provozu pod zátěží se zaznamenává automaticky až do 999 hodin, což je ideální pro analýzu reálných cyklů vašeho systému.

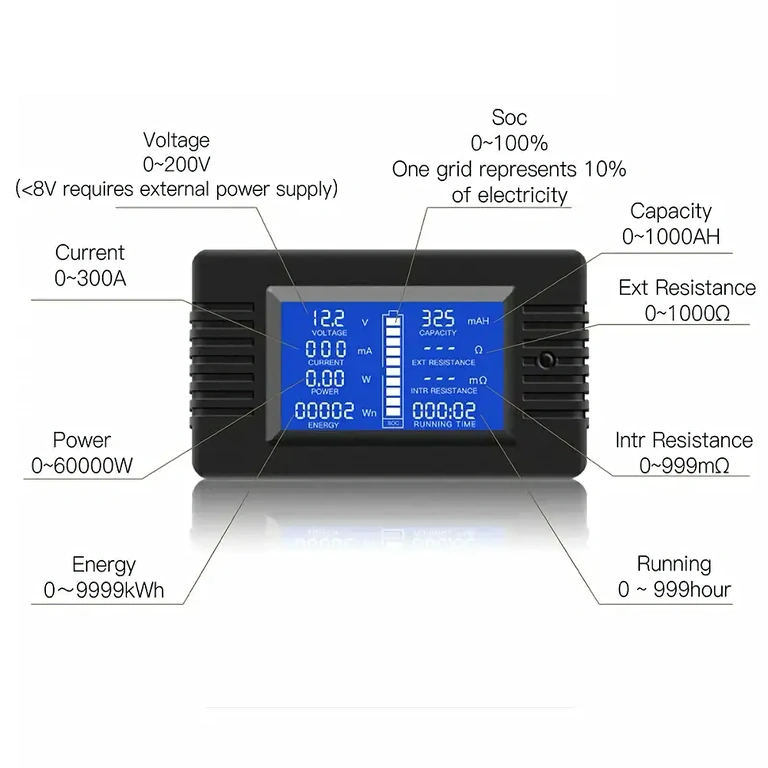

| Parametr | Hodnota / Detail |
|---|---|
| Měřitelné napětí | 0 – 200 V DC (pod 8 V nutné externí napájení) |
| Měřitelný proud | 0 – 100 A nebo 0 – 300 A (start od 20 mA) |
| Výkon | 0 – 60 000 W (detekce od 0,2 W) |
| Vnitřní odpor | 0 – 999 mΩ |
| Impedance | 0 – 1000 Ω |
| Kapacita baterie | 0 – 1000 Ah |
| Akumulovaná energie | 0 – 9999 kWh (rozlišení: 1 Wh = 0,001 kWh) |
| Grafický ukazatel baterie | 10 úrovní (10 % na úroveň) |
| Doba provozu pod zátěží | 0 – 999 hodin |

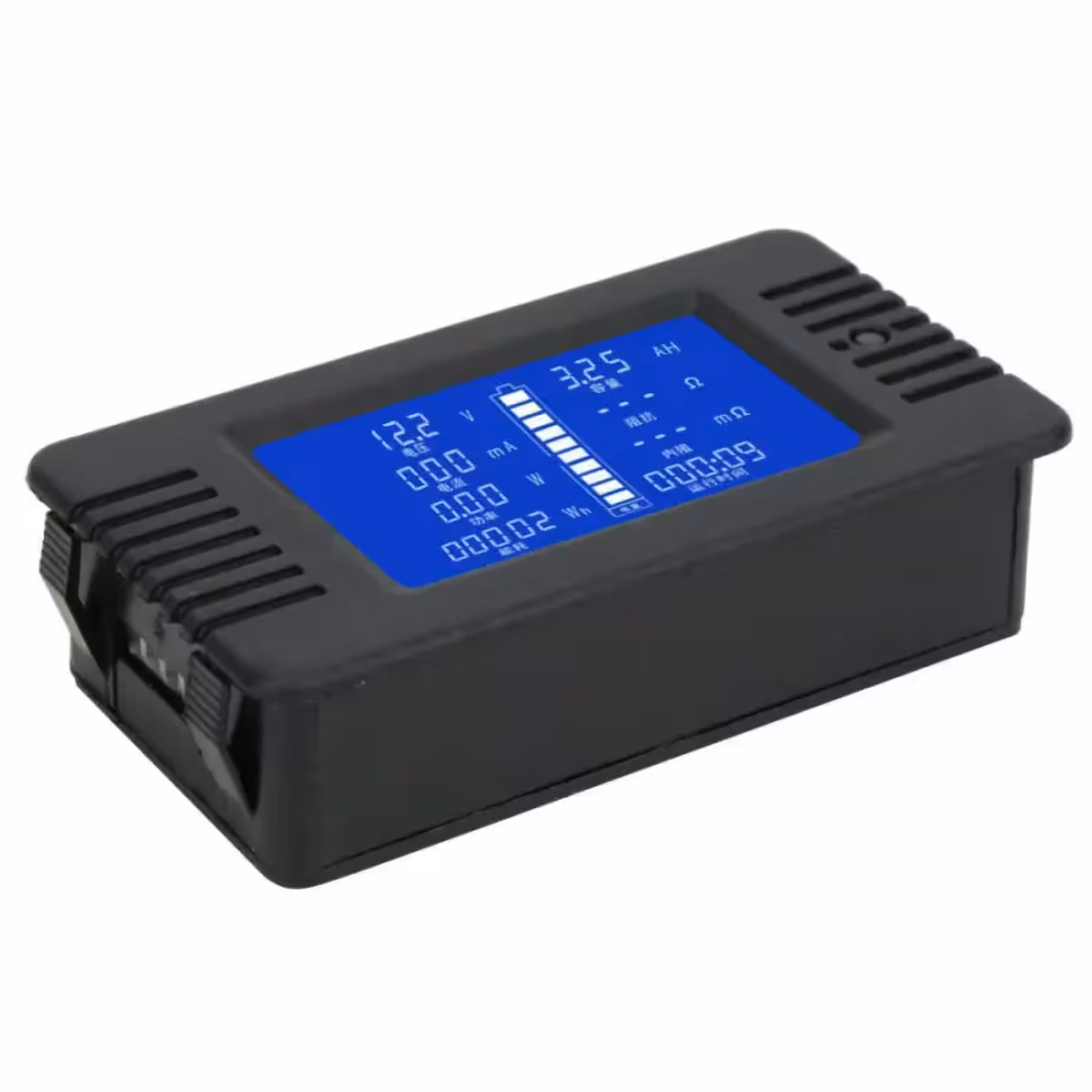

| Displej | Velký LCD s podsvícením |
| Typ proudu | DC (stejnosměrný) |
| Hlavní využití | Fotovoltaika, 12V/24V/48V baterie, větrné elektrárny, karavany, průmysl |
Návod k zapojení a použití

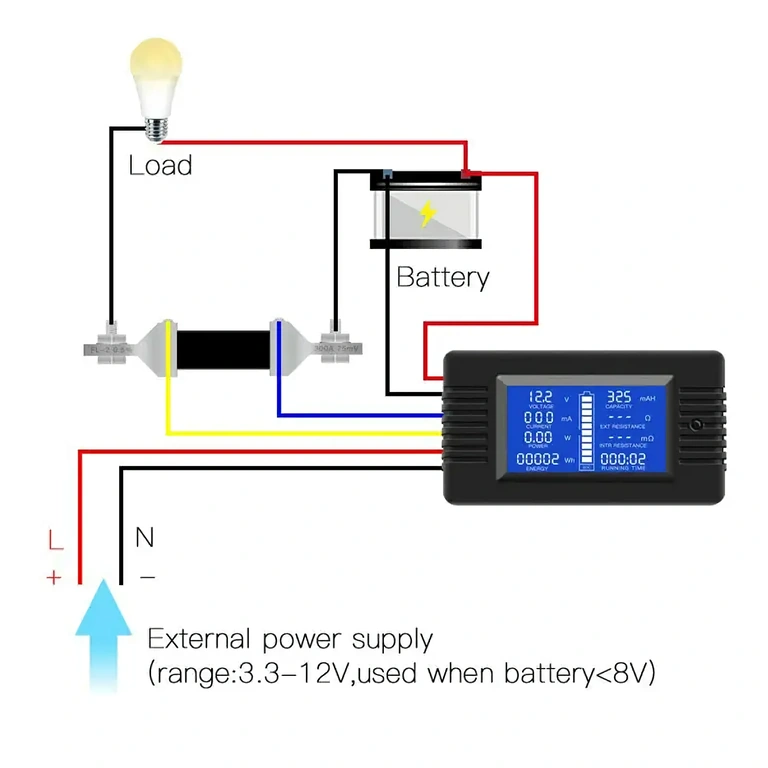

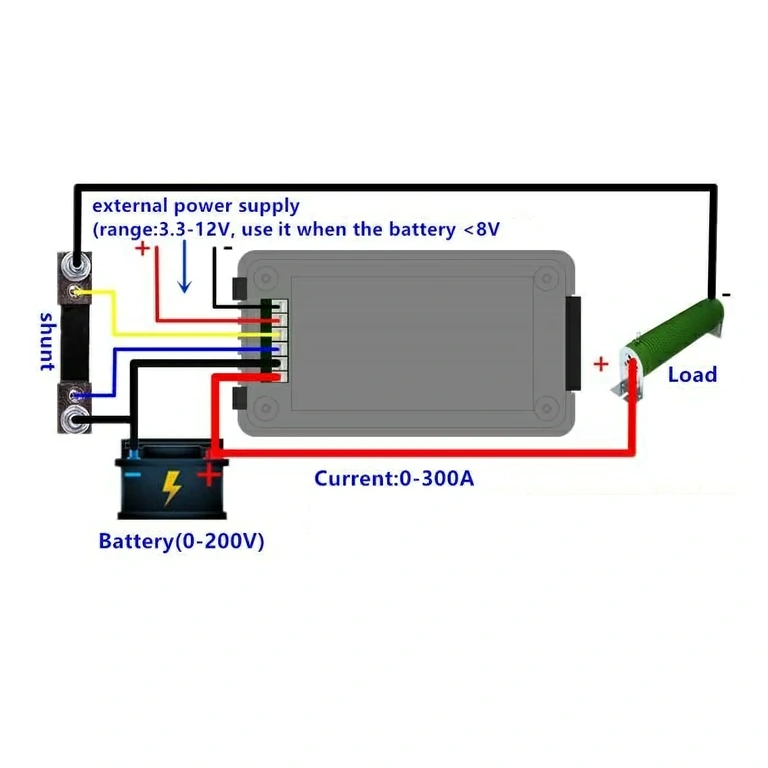

- Zapojte bočník (shunt) do série s monitorovaným obvodem a dodržte správnou polaritu.
- Připojte vodiče napětí (V+ a V–) paralelně ke zdroji nebo baterii, kterou měříte.
- Pokud je napětí systému nižší než 8 V DC, připojte pro napájení displeje externí zdroj.
- V menu nastavení nakonfigurujte jmenovitou kapacitu baterie (Ah) pro správnou kalibraci grafického ukazatele vybití.
- Při uvedení do provozu resetujte počítadlo energie (kWh), abyste začali měření od nuly.
- Pravidelně kontrolujte dotažení spojů a nepřekračujte jmenovitý proud zvoleného bočníku (100 A nebo 300 A).
Obsah balení

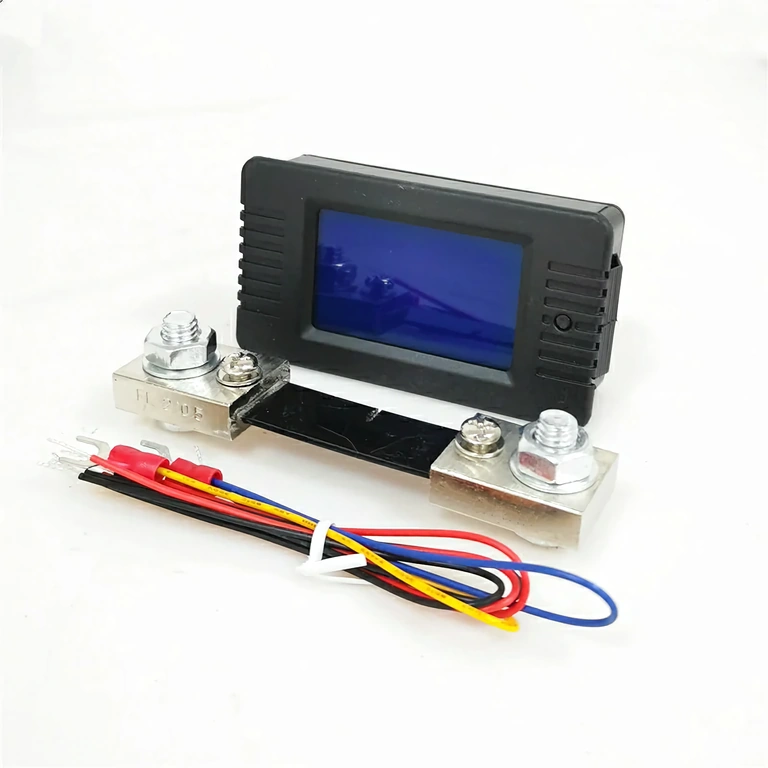

- 1x Multifunkční DC solární měřič s LCD displejem
- 1x Bočník (100 A nebo 300 A dle zvolené varianty)
- Propojovací kabely
- Uživatelský manuál
Často kladené dotazy
Funguje měřič i na 48V fotovoltaickém systému?
Ano. Měřič pokrývá rozsah 0–200 V DC, takže je plně kompatibilní s 12V, 24V, 48V i vyššími konfiguracemi používanými v ostrovních nebo hybridních systémech.
Jaký je rozdíl mezi verzí 100 A a 300 A?
Rozdíl je v přiloženém bočníku. Verze 100 A je ideální pro běžné domácí systémy a baterie střední kapacity. Verze 300 A je určena pro instalace s vysokým odběrem, velké bateriové banky nebo průmyslové DC aplikace.
Mohu jej použít pro testování autobaterií nebo baterií v lodích?
Ano. Díky měření vnitřního odporu, reálné kapacity (Ah) a grafickému ukazateli vybití je skvělým pomocníkem pro diagnostiku 12V nebo 24V baterií v automobilech, lodích či stacionárních systémech.
Zaznamenává energii, i když nejsem přítomen?
Ano. Měřič kontinuálně ukládá hodnoty kWh a dobu provozu pod zátěží, dokud je napájen a obvodem protéká proud.
Lze jej namontovat venku?
Ne přímo. Modul je určen pro vnitřní použití nebo instalaci do chráněných prostor. Pro venkovní provoz je nutné zajistit dodatečný kryt chránící před vlhkostí a prachem.
