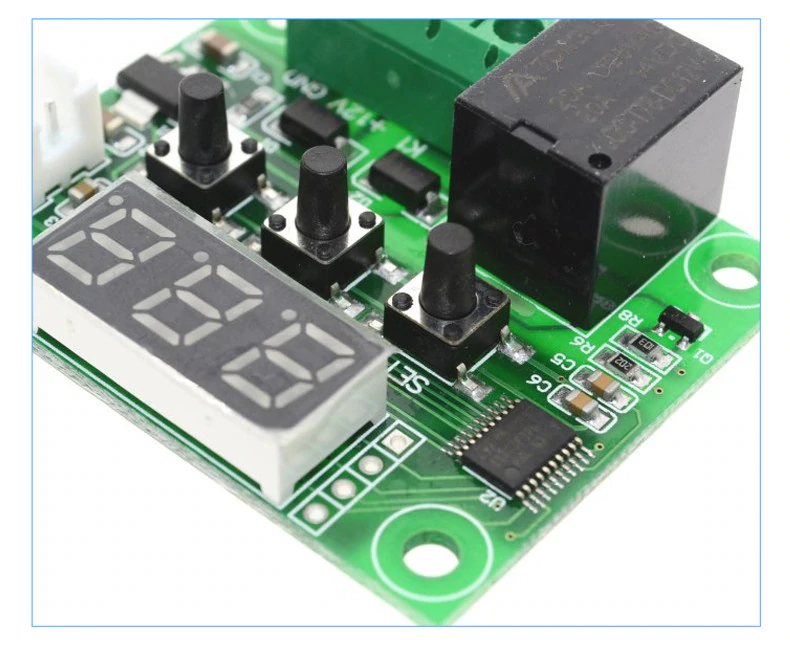

S tímto programovatelným digitálním termostatem můžete ovládat teplotu v jakémkoliv systému, kde je teplotní limit mezi -50 a +110°C.

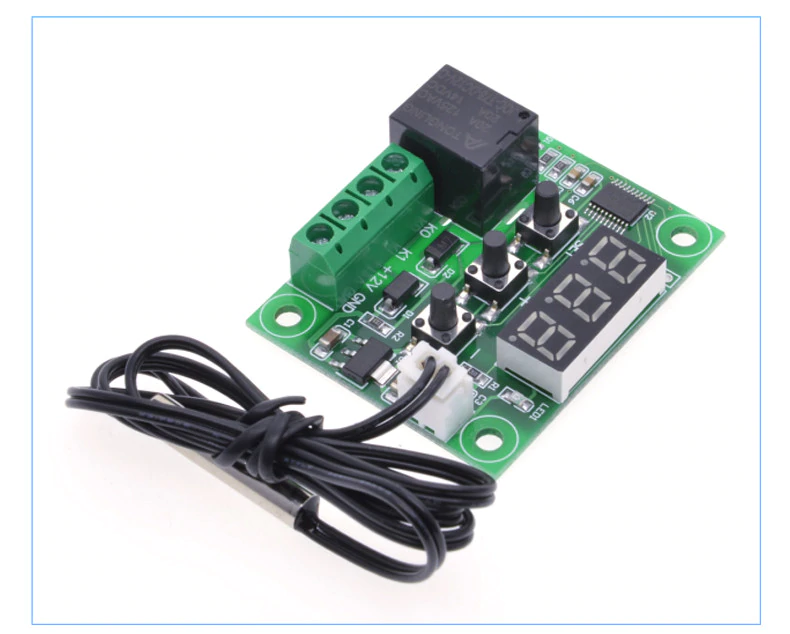

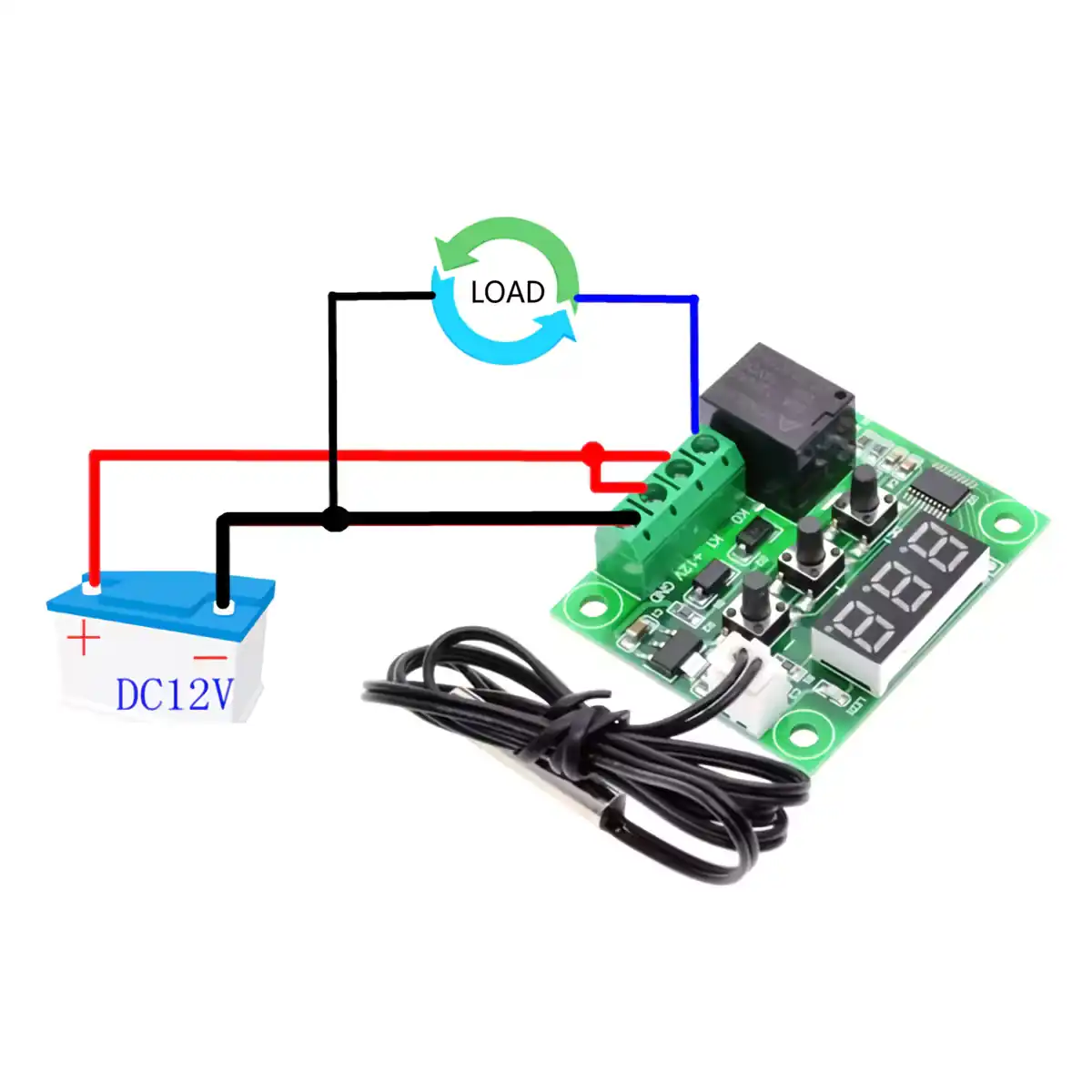

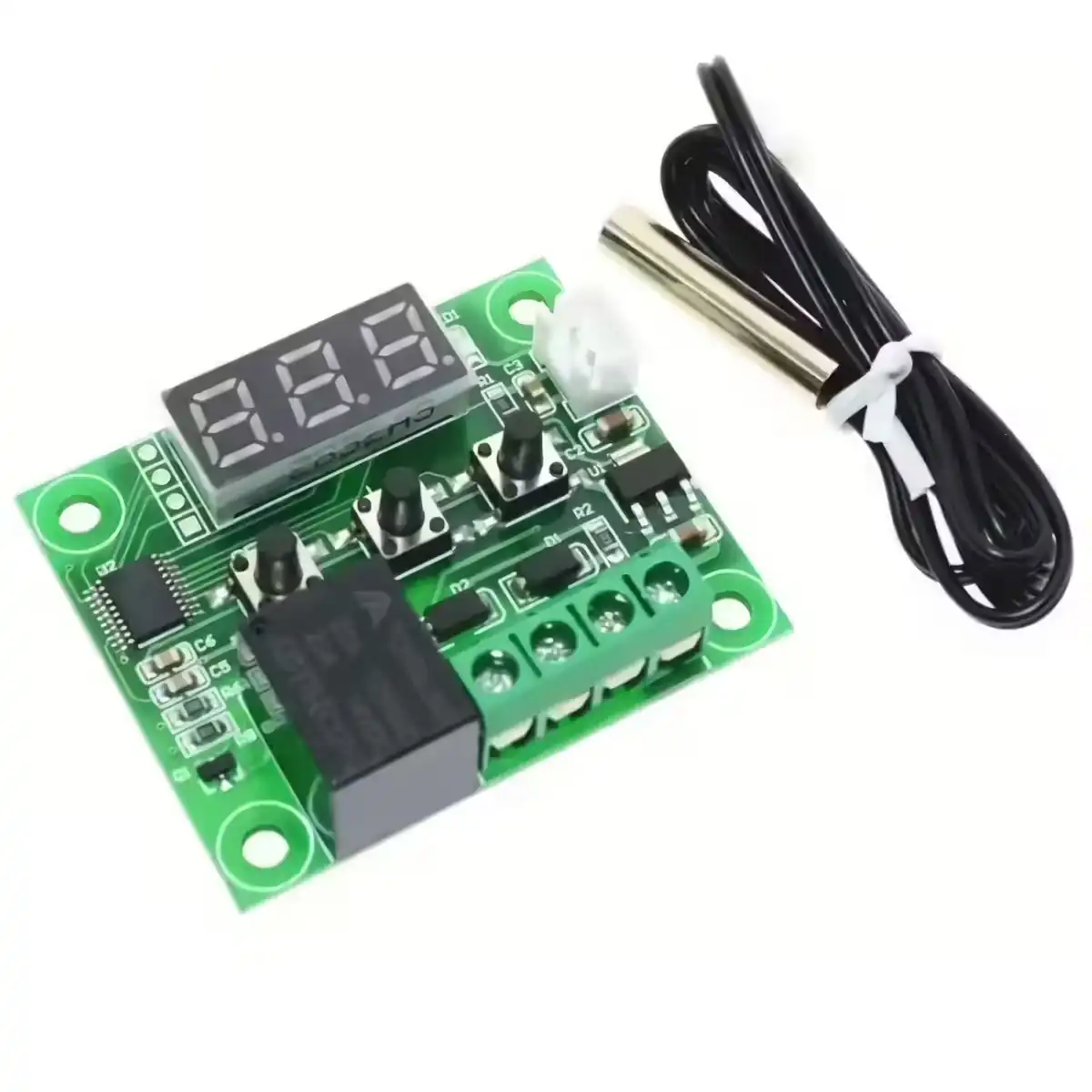

Termostat je napájen 12V DC. Ke sledování teploty používá termostat NTC sondu (součástí balení). Na výstupu má dvojité normálně zavřené – normálně otevřené relé pro ovládání elektrického ventilátoru, rezistoru, motoru, kompresoru, ventilátoru atd. Pokud objednaný prvek odebírá velký proud, je doporučeno objednané zařízení připojit k termostatu pomocí elektrického stykače.
Specifikace digitálního termostatu:
- teplotní rozsah: -50° – +110°C
- kompatibilní s odporovými sondami NTC (součástí dodávky) a PTC
- rozlišení: 0,1 stupně Celsia
- přesnost měření: 0,1 stupně Celsia
- Přesnost hystereze: 0,1°C
- obnovovací frekvence: 0,5 sec
- proudový odběr: 35mA – 65mA
- digitální displej 0,28 palce; desetinné rozlišení: 3 číslice
- napájení: 12V DC
- provozní teplota: -10-60 °C, vlhkost 20% -85%

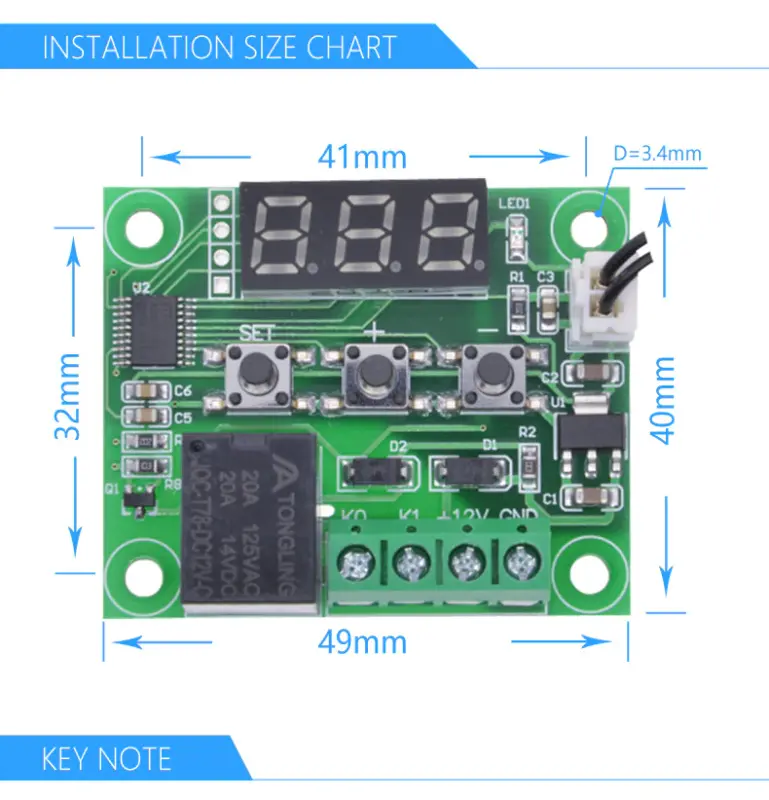

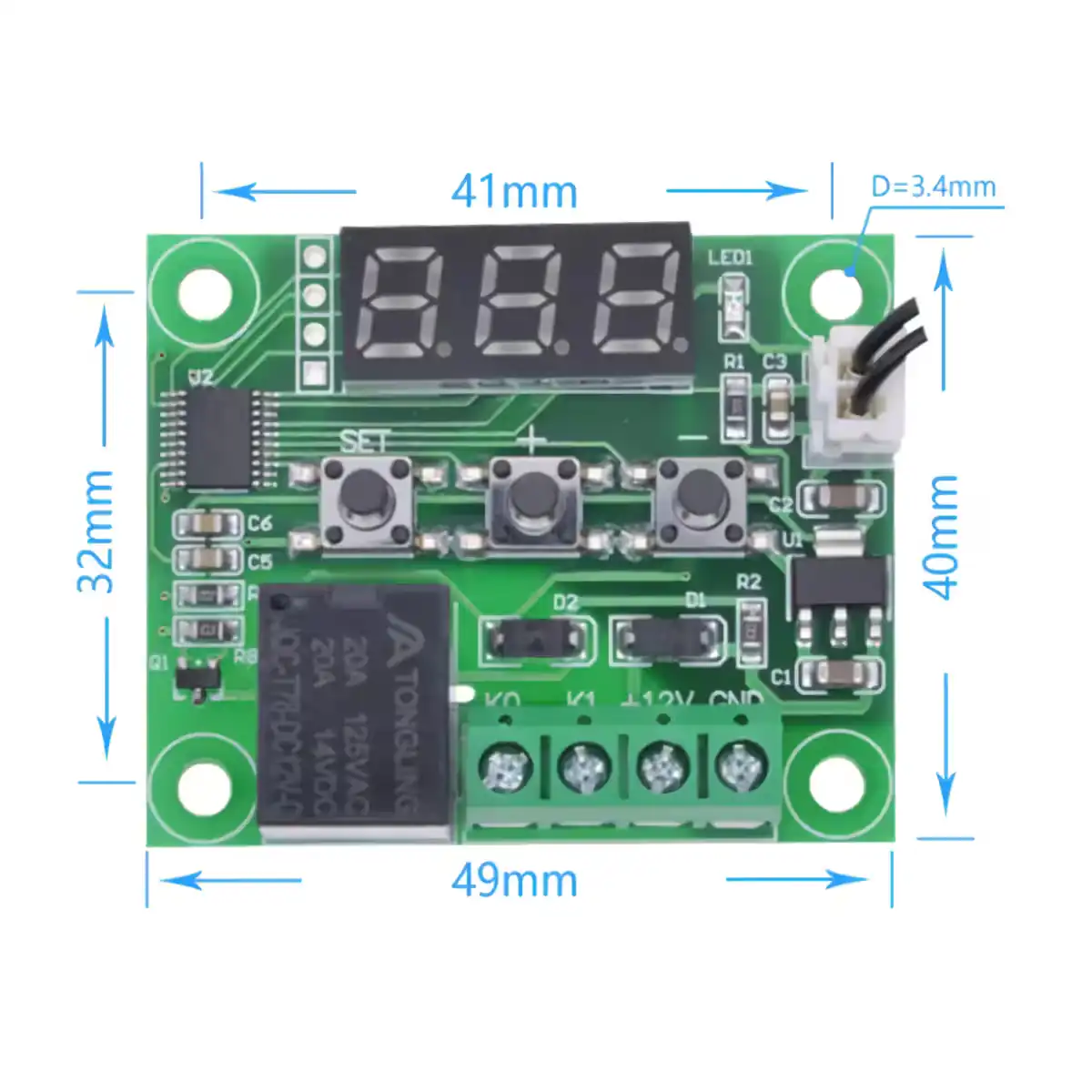

- rozměr: 48,5 * 40 mm
Termostat obsahuje řadu parametrů, které umožňují jeho naprogramování podle aplikace, které slouží (topení / chlazení, hystereze, maximální teplota, minimální teplota, korekce teploty, zpoždění, alarm). Chcete-li nastavit všechny tyto parametry, stiskněte tlačítko SET na 5 sekund.
P0 – nastavení chlazení / topení: ( C / H ) – tovární nastavení C
P1 – nastavení hystereze (jak velká změna hodnoty teploty je nutná pro změnu stavu relé): 0,1 – 30 – tovární nastavení 2
P2 – nastavení limitu horní teplota: 110 stupňů C – tovární nastavení 110
P3 – nastavení spodního teplotního limitu: -50 stupňů C – tovární nastavení -50
P4 – kalibrace čidla – lze kalibrovat na základě účinnějšího teploměru (pokud je k dispozici): -7 stupňů Celsia ~ 7 stupňů Celsia – tovární nastavení 0
P5 – nastavení zpoždění mezi dosažením prahové teploty a vypnutím relé: 0 – 600 sekund –tovární nastavení 0
P6 – nastavení alarmu vysoké teploty – relé se zastaví a restartuje, když teplota klesne pod tuto hodnotu: 0-110 stupňů Celsia – tovární nastavení OFF
Pro návrat k továrnímu nastavení je třeba současně stisknout tlačítka „+“ a „-„.
Příklady objednaného vybavení: elektrický odpor, solenoidový ventil, chladicí kompresor, ventilátor, žárovka, sledovací a poplašný systém atd.
POZORNOST!
- oddělte sondy od živých kabelů, výstupů a proudových připojení

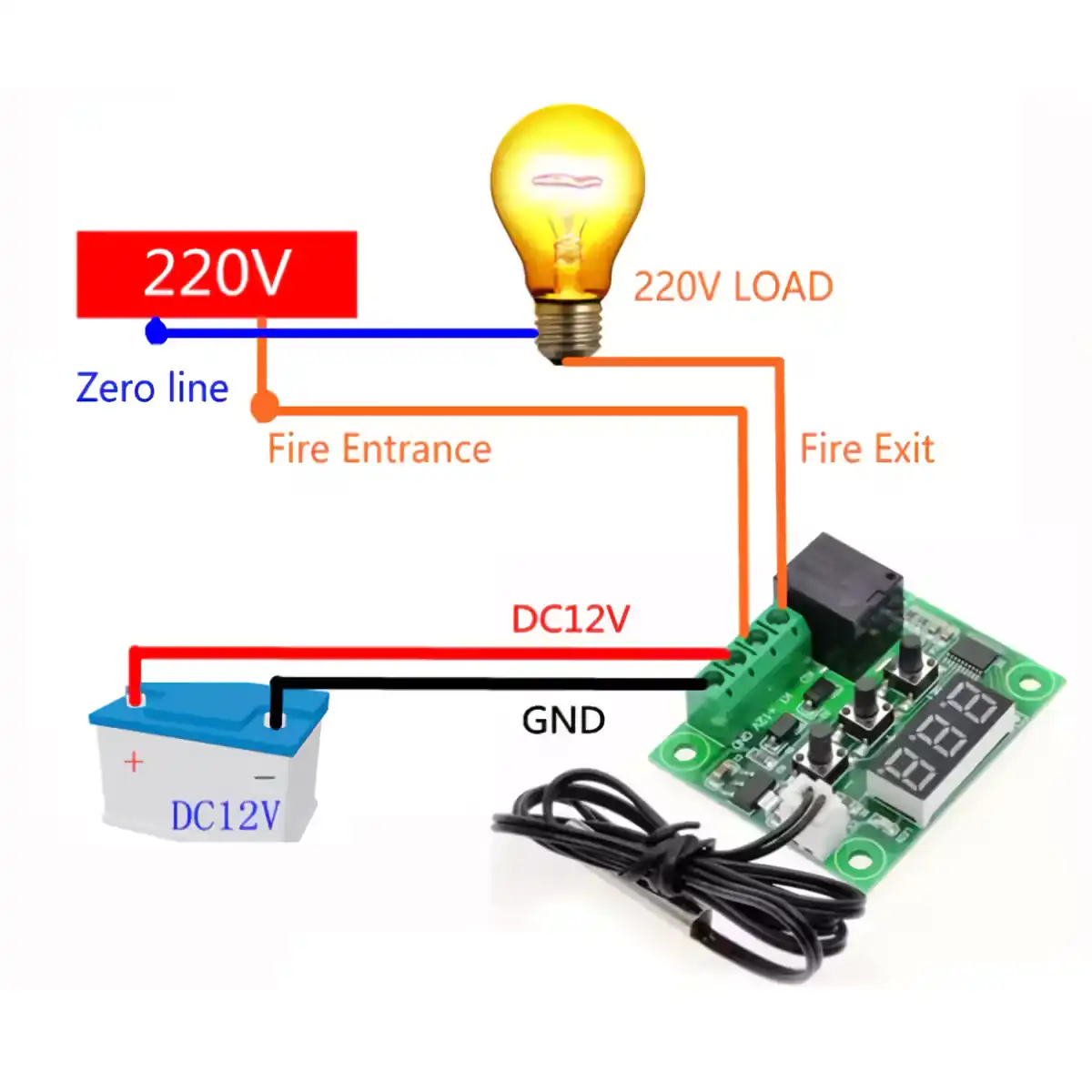

- nepřekračujte maximální proud povolený relé, v případě vyšší zátěže použijte externí relé (elektrický stykač)
- snímač se montuje baňkou nahoru, aby se zabránilo poškození infiltrací kapaliny, mimo proudění vzduchu nebo ventilátorů (pro správné měření teploty).
