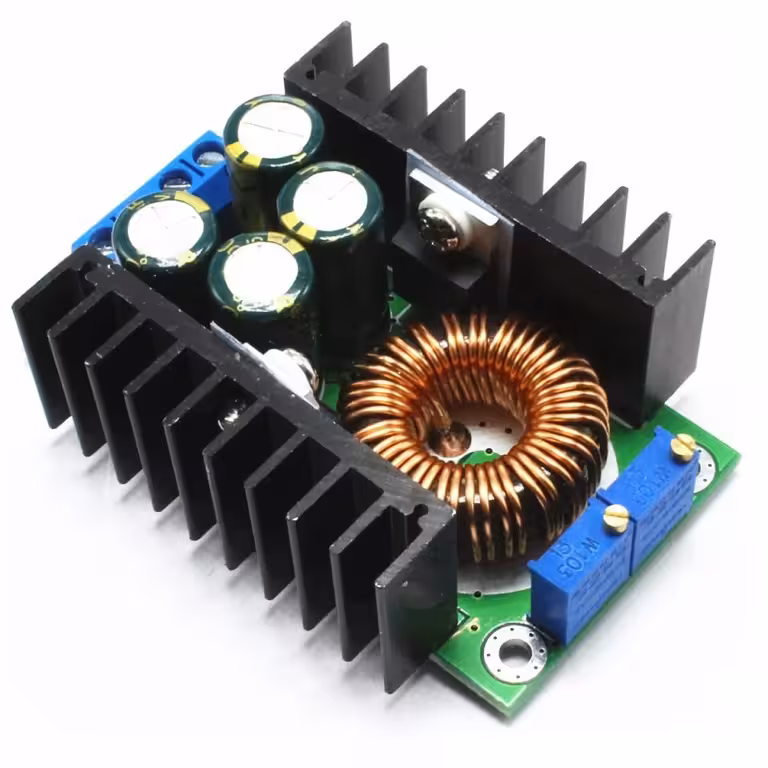

Nastavitelný DC-DC step-down modul 9A – precizní regulace napětí a proudu pro náročné projekty
Potřebujete napájet výkonné LED diody, nabíjet Li-Pol akumulátory nebo si stavíte vlastní laboratorní zdroj? Klasický problém je vždy stejný: dostupné napětí neodpovídá vašim potřebám. Tento nastavitelný step-down modul tento problém elegantně řeší – sníží napětí z jakéhokoli zdroje v rozsahu 5–40 V přesně na hodnotu, kterou vyžaduje vaše zařízení, a to s laboratorní přesností a minimálními ztrátami.
Poznámka: Při výstupním proudu nad 7 A doporučujeme aktivní chlazení ventilátorem. Pro ochranu proti přepólování doporučujeme na vstupní vedení zapojit externí Schottkyho diodu.
Proč zvolit právě tento model? (Klíčové výhody):
- Víceotáčkové potenciometry (25 otáček) — napětí i proud nastavíte s vysokou jemností bez skokových změn; ideální pro citlivé baterie nebo přesné napájení LED.
- Vysoká účinnost 95 % — ze 100 W příkonu se 95 W dostane přímo ke spotřebiči; chladič zůstává při běžné zátěži chladný a šetříte energii.
- Nezávislá regulace napětí a proudu (CC/CV) — funguje jako inteligentní nabíječka pro Li-Pol, Li-Ion nebo NiMH akumulátory bez nutnosti dalších obvodů.
- Integrovaná ochrana proti zkratu — v případě poruchy zátěže se modul automaticky vypne, čímž chrání připojené zařízení.
- Kompaktní rozměry 65 × 48 mm — se 4 montážními otvory o průměru 3 mm jej snadno zabudujete do jakékoli DIY krabičky či ovládacího panelu během pár minut.
Detaily a výkon
Základem modulu je spínaný buck (step-down) měnič navržený tak, aby udržel výstupní napětí stabilní i při náhlých změnách zátěže. Podporované vstupní napětí 5–40 V DC zajišťuje kompatibilitu s víčlánkovými Li-Pol bateriemi, PC zdroji, laboratorními zdroji nebo nízkonapěťovými solárními panely.
Dva víceotáčkové potenciometry umožňují jemné nastavení výstupního napětí (1,2–35 V) a proudového limitu (0,2–9 A). Tato kombinace dělá z modulu univerzální nástroj. Při trvalé zátěži nad 7 A doporučujeme na chladič umístit malý ventilátor; pod touto hodnotou si modul díky 95% účinnosti udržuje provozní teplotu v bezpečných mezích i bez aktivního chlazení.
| Parametr | Hodnota / Detail |
|---|---|
| Vstupní napětí | 5 V – 40 V DC |
| Nastavitelné výstupní napětí | 1,2 V – 35 V DC |
| Maximální vstupní proud | 9 A |
| Nastavitelný výstupní proud | 0,2 A – 9 A |
| Maximální účinnost | 95 % |
| Typ regulace | Víceotáčkové potenciometry (25 otáček) – napětí a proud |
| Ochrany | Proti zkratu (přepólování řešitelné externí diodou) |
| Chlazení | Aktivní (ventilátor) při proudu > 7 A |
| Rozměry desky | 65 × 48 × 24 mm |
| Montáž | 4 šrouby, otvory Ø 3 mm |
| Typ měniče | Buck (Step Down) DC-DC |
Návod k použití
- Připojte napájecí zdroj ke vstupním svorkám při dodržení polarity (+ a –). Vstupní napětí musí být minimálně o 1,5 V vyšší než požadované výstupní napětí.
- Nastavte výstupní napětí pomocí potenciometru označeného V-ADJ. Otáčejte pomalu – 25 otáček umožňuje velmi přesné nastavení. Hodnotu ověřte multimetrem na výstupních svorkách.
- Nastavte proudový limit pomocí potenciometru I-ADJ. Připojte zátěž a nastavte požadovanou hodnotu za současného sledování proudu pomocí ampérmetru zapojeného v sérii.
- Sledujte teplotu při vysoké zátěži. Pokud proud překročí 7 A, připevněte na chladič ventilátor.
- Přidejte Schottkyho diodu (např. SB1040 nebo ekvivalent) na kladný vstupní vodič, pokud hrozí riziko přepólování zdroje.
Obsah balení
- 1x Nastavitelný DC-DC step-down modul 5–40 V / 9 A
Často kladené dotazy
Mohu modul použít k nabíjení 3,7V Li-Pol baterie z 12V zdroje?
Ano. Nastavte výstupní napětí na 4,2 V (maximální napětí pro jednočlánek) a omezte proud dle doporučení výrobce baterie. Modul pracuje v režimu CC/CV, což je přesně to, co Li-Pol akumulátory vyžadují.
Potřebuji ventilátor vždy?
Ne. Aktivní chlazení je nutné pouze při trvalém výstupním proudu nad 7 A. Pod touto hodnotou zajišťuje 95% účinnost modulu bezpečný provoz i bez ventilátoru.
Jak modul ochráním při špatném zapojení polarity?
Modul nemá vestavěnou ochranu proti přepólování. Doporučujeme do série na kladný vstup zapojit Schottkyho diodu (např. SB1040) – je to levná pojistka, která může zachránit celý modul.
Funguje modul jako driver pro výkonné LED?
Ano. Nastavte proud na jmenovitou hodnotu LED a napětí na odpovídající úroveň. Díky nastavitelnému proudovému limitu funguje jako efektivní driver bez nutnosti dalších komponent.
