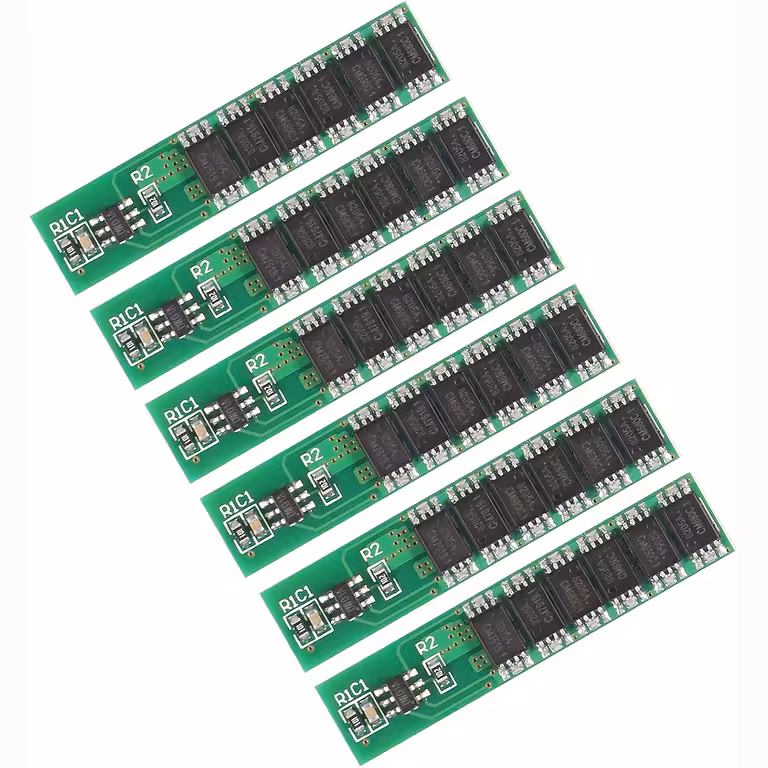

BMS modul 1S 10A – kompletní ochrana pro Li-ion 18650 a LiPo články ve vašich DIY projektech
Stavíte powerbanku, repasujete akumulátor nebo integrujete článek 18650 do vlastního zařízení? Bez BMS modulu mezi článkem a obvodem riskujete, že zkrat nebo hluboké vybití zničí vaši baterii během okamžiku. Tato sada 6 kusů BMS modulů 1S je kompaktním a spolehlivým řešením, které je připraveno k okamžité integraci.
Poznámka: Důsledně dodržujte schéma zapojení. Přepólování nebo nesprávné připojení může modul i chráněný článek trvale poškodit.
Proč zvolit tuto sadu? (Klíčové výhody):
- 4 typy ochrany v jednom modulu — ochrana proti přepětí (4,23 V), hlubokému vybití (2,45 V), nadproudu (15 A) a okamžité odpojení při zkratu v řádu mikrosekund.
- Obvod DW01 + 8205A s přesnými tolerancemi — kvalitní komponenty, žádné náhražky; ochranné prahy zůstávají stabilní i při dlouhodobém používání.
- 10A trvalý proud, 12A špičkový — ideální pro náročnější aplikace: malé motory, výkonné LED osvětlení nebo bezdrátové moduly s proudovými špičkami.
- Rozměry 35 × 7,6 × 2 mm — vejde se i do velmi těsných prostorů, kde jiné moduly selhávají; tloušťka pouhé 2 mm je klíčová pro miniaturizované projekty.
- Sada 6 kusů — výhodné balení pro více projektů najednou nebo jako zásoba náhradních dílů.
- Univerzální kompatibilita — vhodné pro články 18650, 14500, 16340 a 1S LiPo; modul funguje s jakýmkoliv 3,7V článkem bez ohledu na formát.
Detaily a výkon
Integrovaný obvod DW01 neustále monitoruje napětí článku a v případě překročení 4,23 V při nabíjení nebo poklesu pod 2,45 V při vybíjení okamžitě aktivuje tranzistory 8205A, které obvod odpojí. Reakce na zkrat je blesková – modul nečeká na zahřátí, ale okamžitě přeruší napájení, čímž chrání článek i připojenou elektroniku. Při proudech blízkých limitu 10 A trvale zajistěte v pouzdře alespoň minimální ventilaci pro udržení optimální provozní teploty.
| Parametr | Hodnota / Detail |
|---|---|
| Konfigurace článků | 1S (jeden článek) |
| Jmenovité napětí baterie | 3,7 V (Li-ion / LiPo) |
| Jmenovitý pracovní proud | 10 A |
| Maximální (špičkový) proud | 12 A |
| Práh nadproudové ochrany | 15 A |
| Ochrana proti přepětí | 4,23 V ±0,05 V |
| Ochrana proti podbití | 2,45 V ±0,1 V |
| Ochrana proti zkratu | Ano (okamžité odpojení) |
| Integrovaný obvod | DW01 + 8205A |
| Rozměry modulu | 35 × 7,6 × 2 mm |
| Konektory | B+ (bat+), B- (bat-), P+ (výstup+), P- (výstup-) |
| Kompatibilita | 18650, 14500, 16340, LiPo 1S |
| Množství v sadě | 6 modulů |
Návod k zapojení a použití
- Připojte B+ na kladný pól Li-ion nebo LiPo článku.
- Připojte B- na záporný pól článku.
- Připojte P+ na kladný vodič zátěže nebo nabíječky (kladný výstup).
- Připojte P- na záporný vodič zátěže nebo nabíječky (záporný výstup).
- Před připojením napájení zkontrolujte polaritu – záměna kontaktů modul trvale zničí.
- Nepřekračujte 10 A při trvalém provozu, aby nedošlo k přehřátí.
Obsah balení
- 6 × BMS modul 1S 18650 3,7V 10A s kompletní ochranou (DW01 + 8205A)
Často kladené dotazy
Funguje modul s jakýmkoliv Li-ion článkem 18650, včetně těch s vysokou kapacitou (3000–3500 mAh)?
Ano. Modul chrání jakýkoliv článek se jmenovitým napětím 3,7 V v konfiguraci 1S, bez ohledu na jeho kapacitu. Je plně kompatibilní s formáty 18650, 14500, 16340 i 1S LiPo.
Mohu nabíjet a vybíjet současně přes stejný modul?
Modul využívá společný port (P+/P-) pro nabíjení i vybíjení. Současné připojení nabíječky a zátěže se nedoporučuje bez externího oddělovacího obvodu, jinak hrozí nepředvídatelné chování ochranných funkcí.
Jak modul resetuji po aktivaci ochrany proti zkratu?
Odstraňte příčinu zkratu a poté buď připojte nabíječku, nebo baterii krátce odpojte a znovu připojte. Modul se automaticky vrátí do normálního provozního stavu.
Potřebuji chladič, pokud modul používám při 8–9 A trvale?
Při proudech do 10 A a s minimální ventilací v pouzdře chladič není potřeba. Pokud pracujete blízko maximálního limitu v horkém prostředí nebo v uzavřených pouzdrech, zajistěte alespoň pasivní proudění vzduchu pro udržení teploty v bezpečných mezích.
