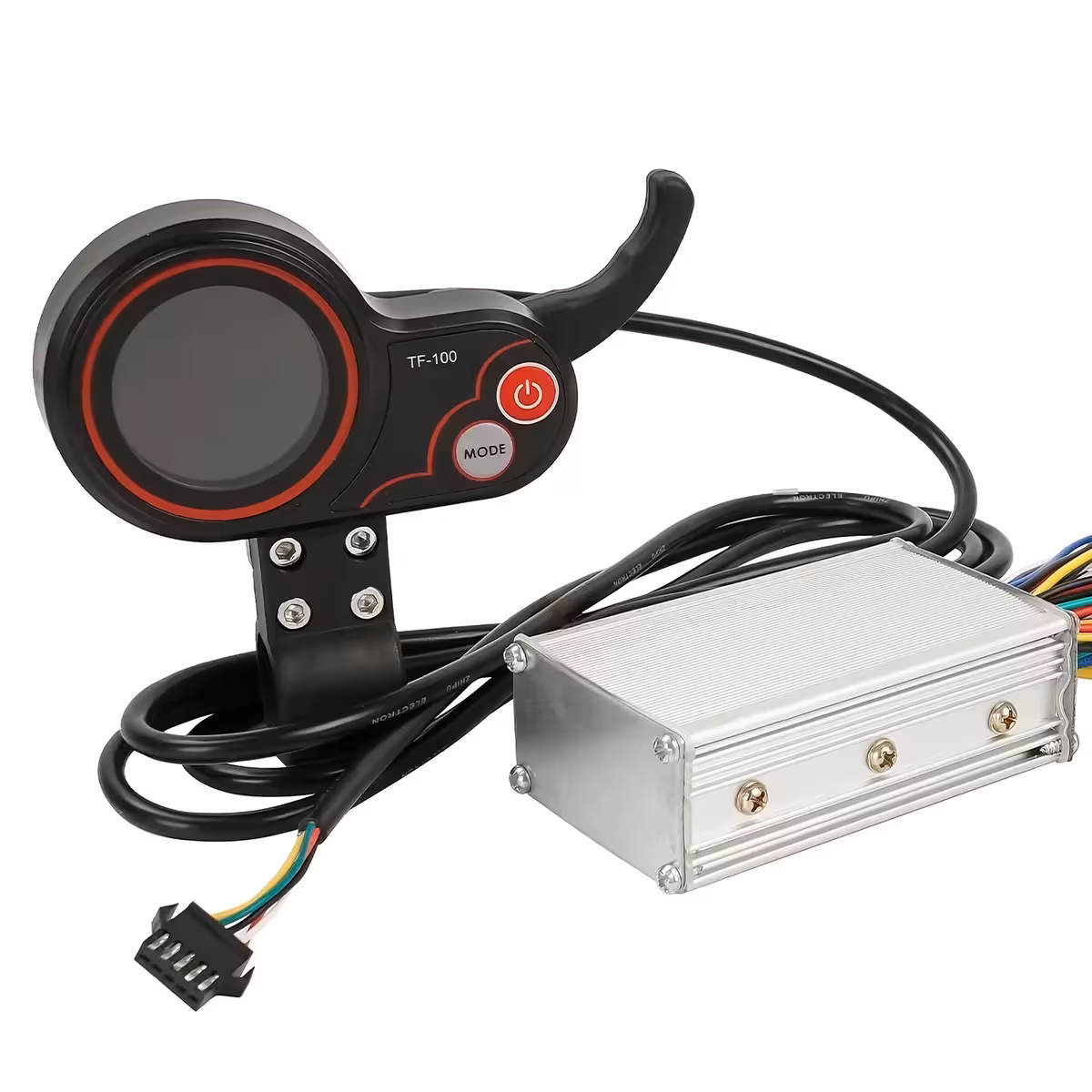

Bezkartáčová řídicí jednotka 20A s displejem TF-100 – kompletní upgrade pro vaši elektrokoloběžku či elektrokolo
Cuká vaše koloběžka při jízdě, displej přestal reagovat, nebo prostě jen toužíte po vyšším výkonu? Kvalitní bezkartáčová (brushless) řídicí jednotka je klíčem k plynulé a spolehlivé jízdě. Tato 20A sada je navržena pro napětí 24V, 36V i 48V a motory o výkonu 350W až 1000W, díky čemuž je kompatibilní s naprostou většinou běžných konfigurací na trhu.
Poznámka: Balení obsahuje řídicí jednotku a LCD displej TF-100. Před nákupem si prosím ověřte kompatibilitu konektorů s vaším modelem koloběžky.
Proč zvolit právě tento model? (Hlavní výhody):
- Univerzální napětí 24V / 36V / 48V — funguje s nejrozšířenějšími typy baterií bez nutnosti úprav
- Výkon 350W–1000W — ideální přímá náhrada za původní jednotku u většiny městských elektrokoloběžek a elektrokol
- Funkce automatického učení (Self-learning) — jednotka sama detekuje a opraví směr otáčení motoru; nehrozí poškození komponent při chybném zapojení
- Včetně LCD displeje TF-100 — přehledné menu s více než 16 nastavitelnými parametry (P-Settings), od limitu proudu až po tempomat
- E-ABS a brzdění nízkou úrovní — elektronické brzdění snižuje opotřebení brzdových destiček a zlepšuje ovladatelnost v hustém provozu
- Podpora PAS — nativní podpora asistence šlapání, ideální pro elektrokola se senzorem kadence
- Elektrický zámek — integrovaná funkce pro zabezpečení proti nechtěnému spuštění
Detaily a výkon

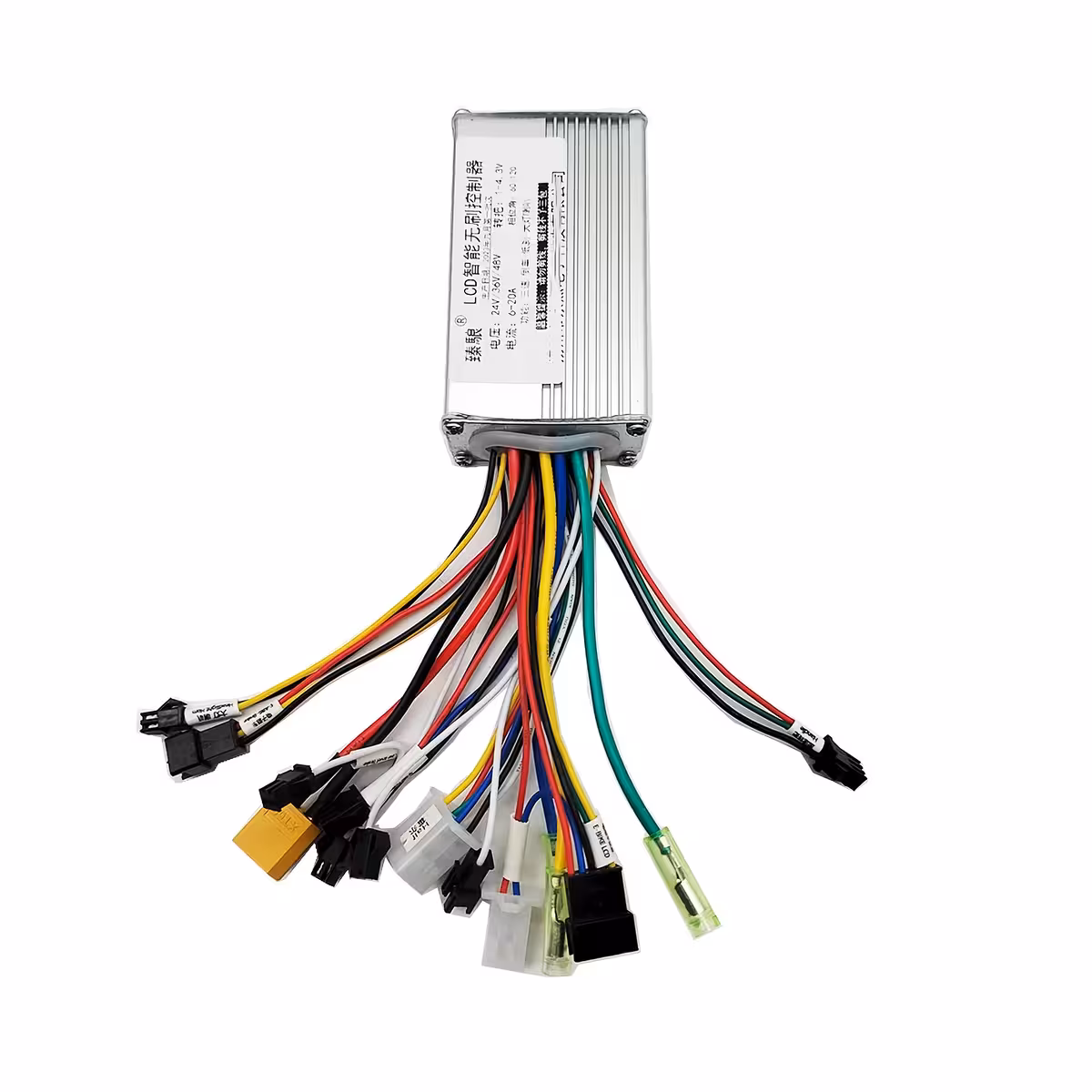

Bezkartáčová BLDC architektura s podporou Hallových senzorů (6 vodičů) zajišťuje hladký chod motoru v jakýchkoliv otáčkách — žádné cukání při rozjezdu ani přehřívání při konstantní rychlosti. Limit proudu nastavitelný přes parametr P14 (1–20A) vám umožní přizpůsobit agresivitu akcelerace podle hmotnosti jezdce nebo typu terénu. Podpěťová ochrana (P15) zabraňuje hlubokému vybití baterie, což výrazně prodlužuje její životnost.
| Parametr | Hodnota / Detail |
|---|---|
| Kompatibilní napětí | 24V / 36V / 48V |
| Podporovaný výkon motoru | 350W / 500W / 800W / 1000W |
| Jmenovitý proud | 20A |
| Typ motoru | Bezkartáčový (BLDC) |
| Hallovy senzory | Ano – 6 vodičů |
| Displej v balení | LCD TF-100 |
| Elektronické brzdění | E-ABS + Low Level Brake |
| Pedal Assist System (PAS) | Ano |
| Automatické učení rotace | Ano |
| Tempomat | Ano (P17) |
| Světlo + klakson | Ovládání přímo z jednotky |
| Elektrický zámek | Ano |
| Komunikační protokol | Nastavitelný (P20) |
| Kompatibilita | Elektrokoloběžka / Elektrokolo |
Programování a instalace

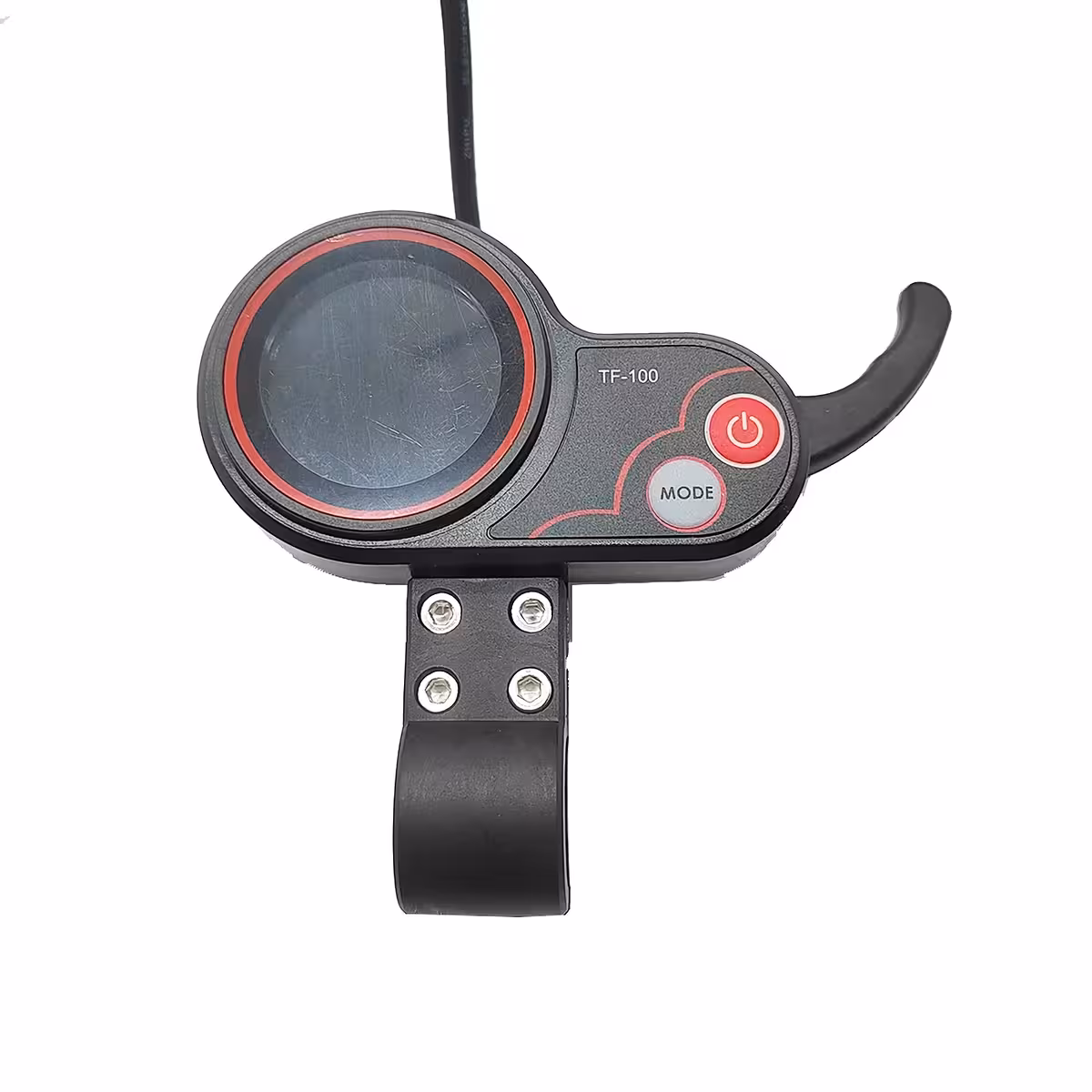

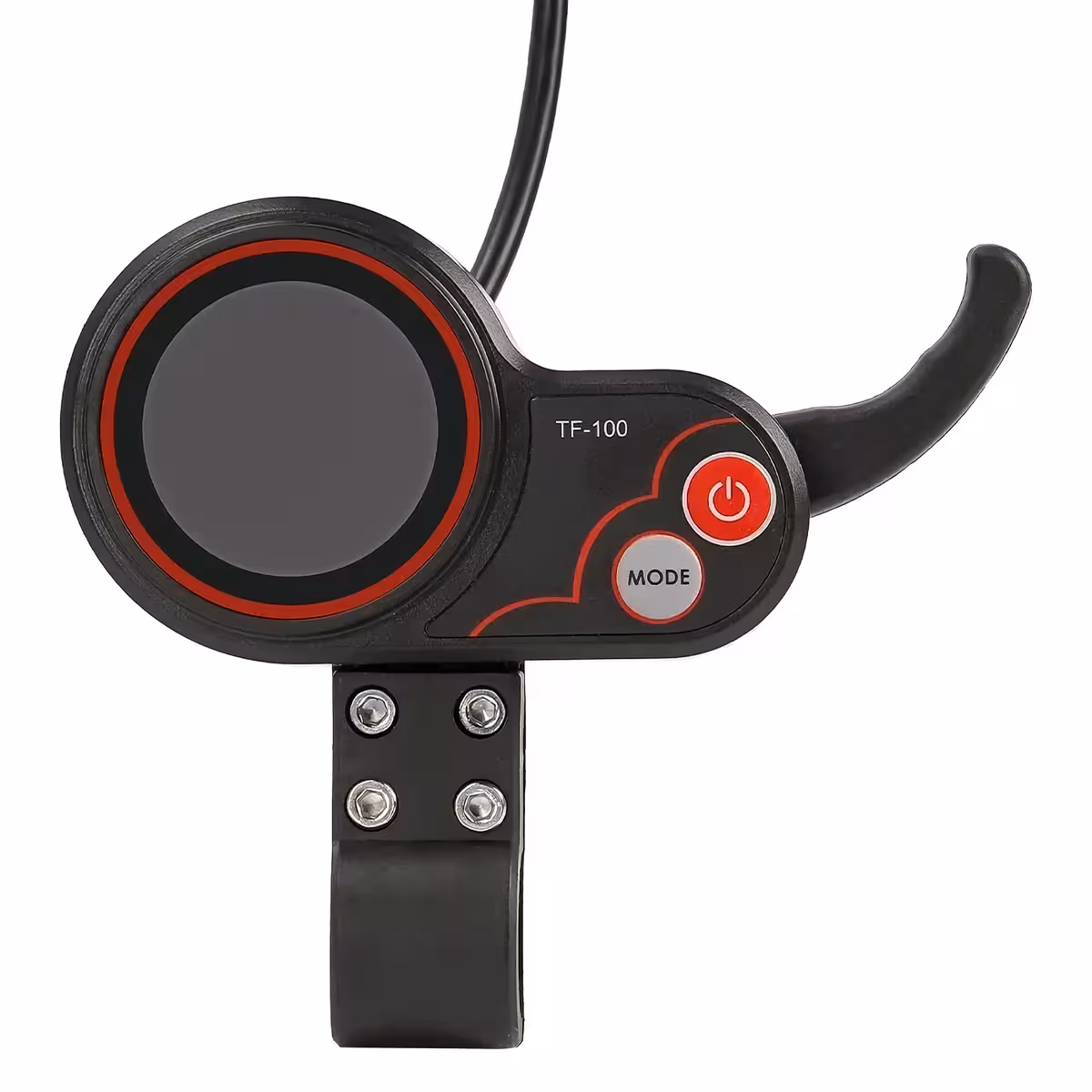

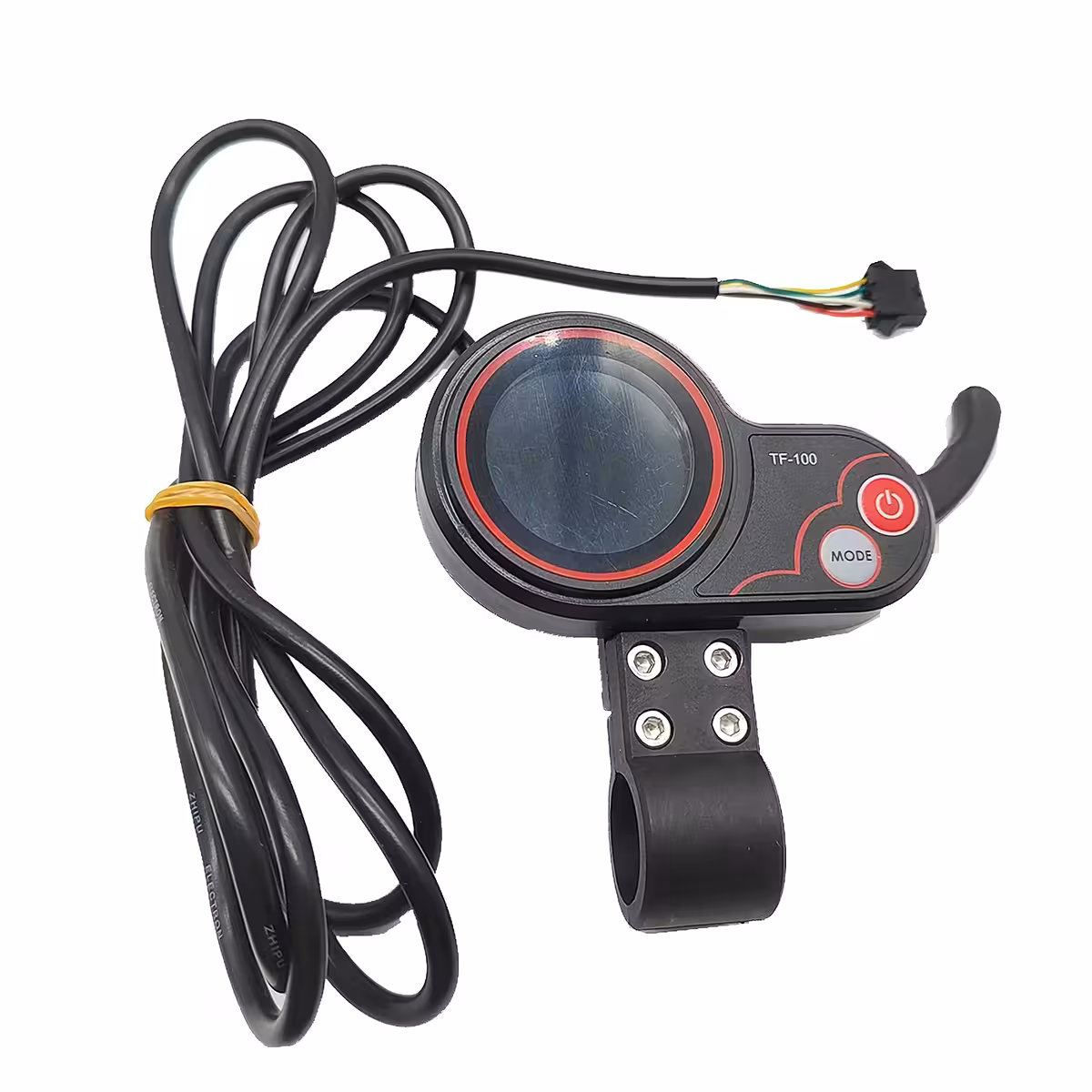

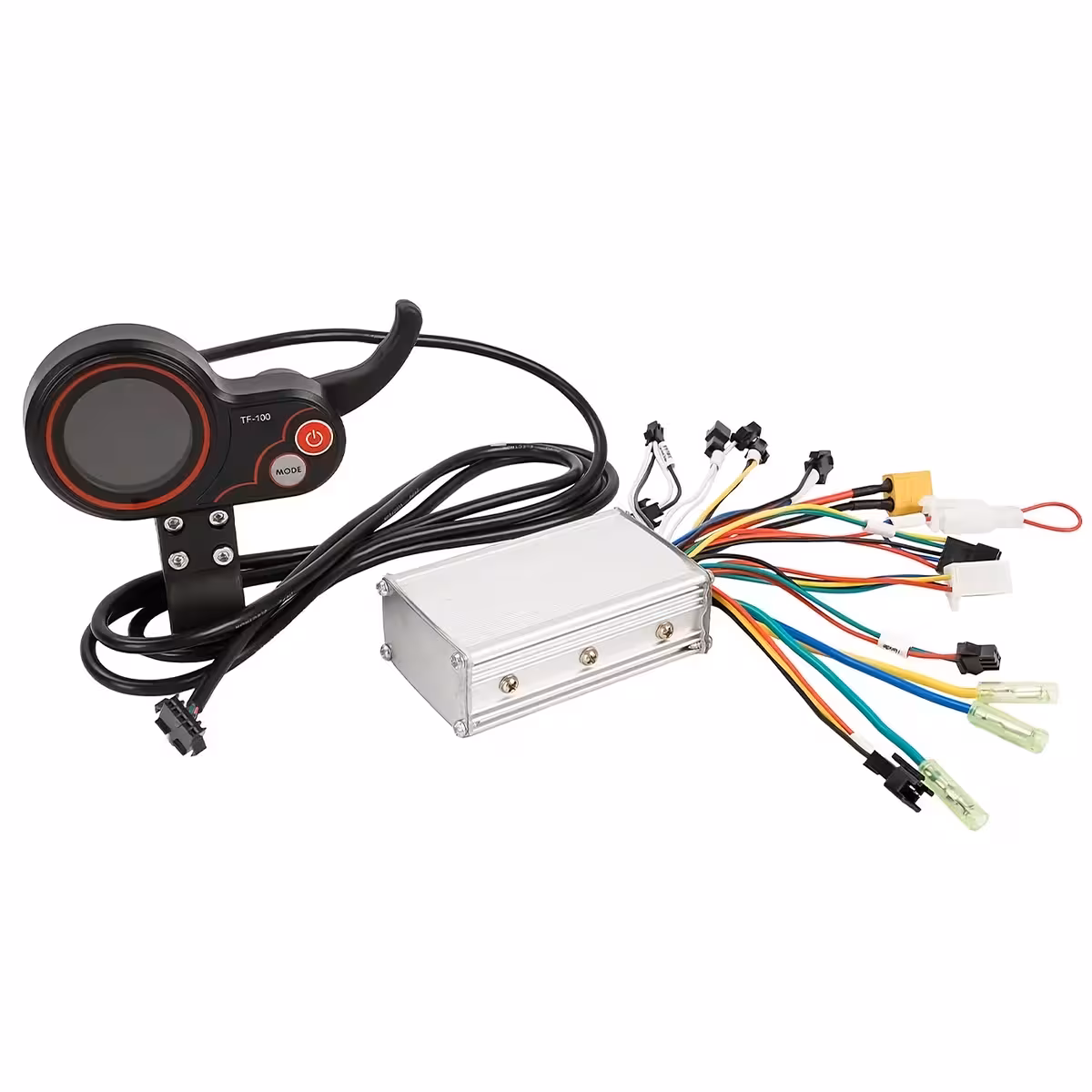

Displej TF-100 umožňuje pokročilé nastavení přímo z řídítek. Do menu P-Settings vstoupíte současným stisknutím tlačítek Power + Mode po dobu 2–3 sekund.
| Parametr | Popis |
|---|---|
| P01 | Jas displeje (1–3) |
| P02 | Jednotky: KM / MPH |
| P03 | Napětí systému (36V / 48V / 52V) |
| P04 | Automatický spánek (0–60 min) |
| P06 | Průměr kola |
| P07 | Počet magnetů motoru |
| P09 | Režim startu: okamžitý / odrazem |
| P10 | Režim jízdy |
| P11 | Citlivost elektronické brzdy |
| P12 | Úroveň akcelerace (0–5) |
| P14 | Limit proudu (1–20A) |
| P15 | Podpěťová ochrana baterie |
| P17 | Tempomat |
| P18 | Kalibrace rychlosti |
| P19 | Režim rychlostních stupňů |
| P20 | Komunikační protokol |

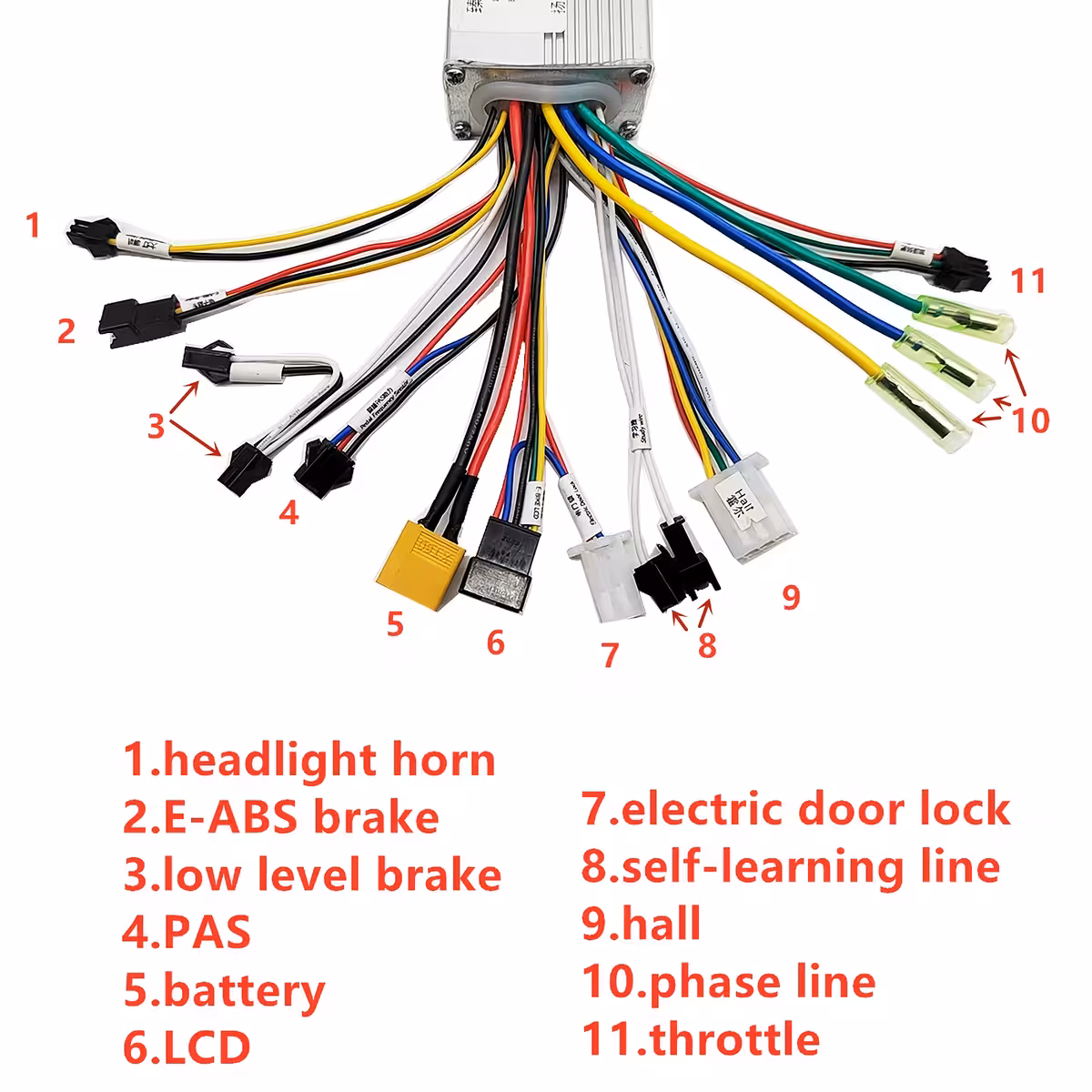

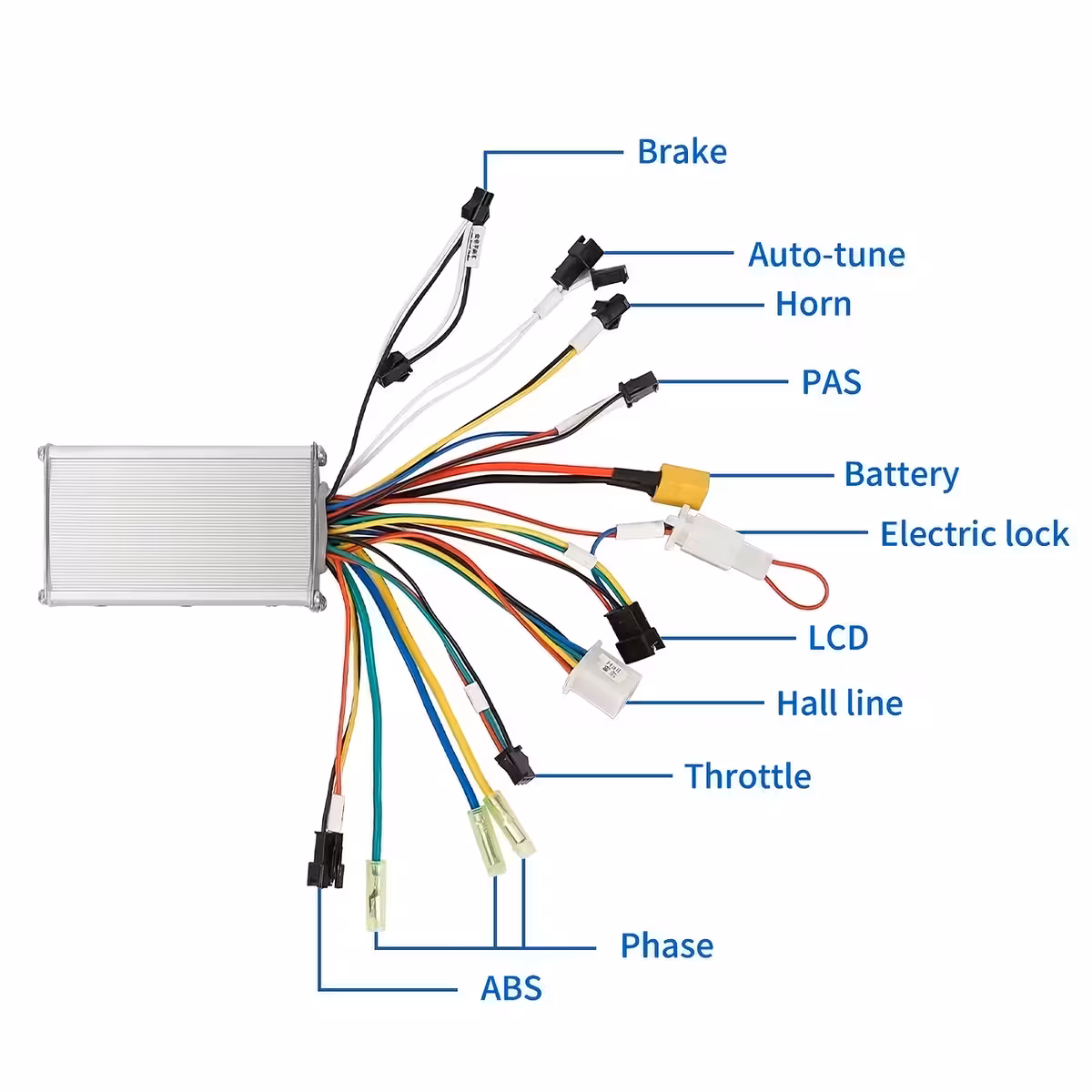

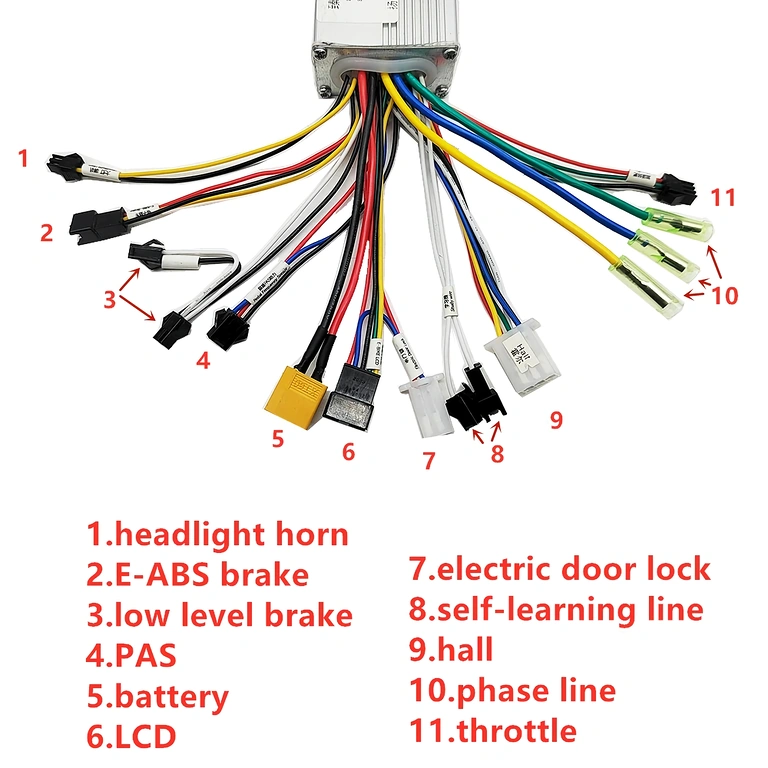

Při fyzickém zapojení jednotky postupujte následovně:
- Zapojte fázové vodiče podle barevného značení (shodné barvy na jednotce i motoru)
- Připojte baterii: červená = (+), černá = (–)
- Zapojte akcelerátor (plyn) a elektrický zámek
- Zapojte vodiče Hallových senzorů, pokud je motor obsahuje
- Propojte vodiče pro automatické učení (self-learning):
- Pokud se kolo točí správným směrem → vodiče rozpojte
- Pokud se kolo točí opačně → nechte vodiče spojené, dokud se směr automaticky neotočí
- Zapojte volitelné příslušenství (světlo, klakson, brzdy, PAS)

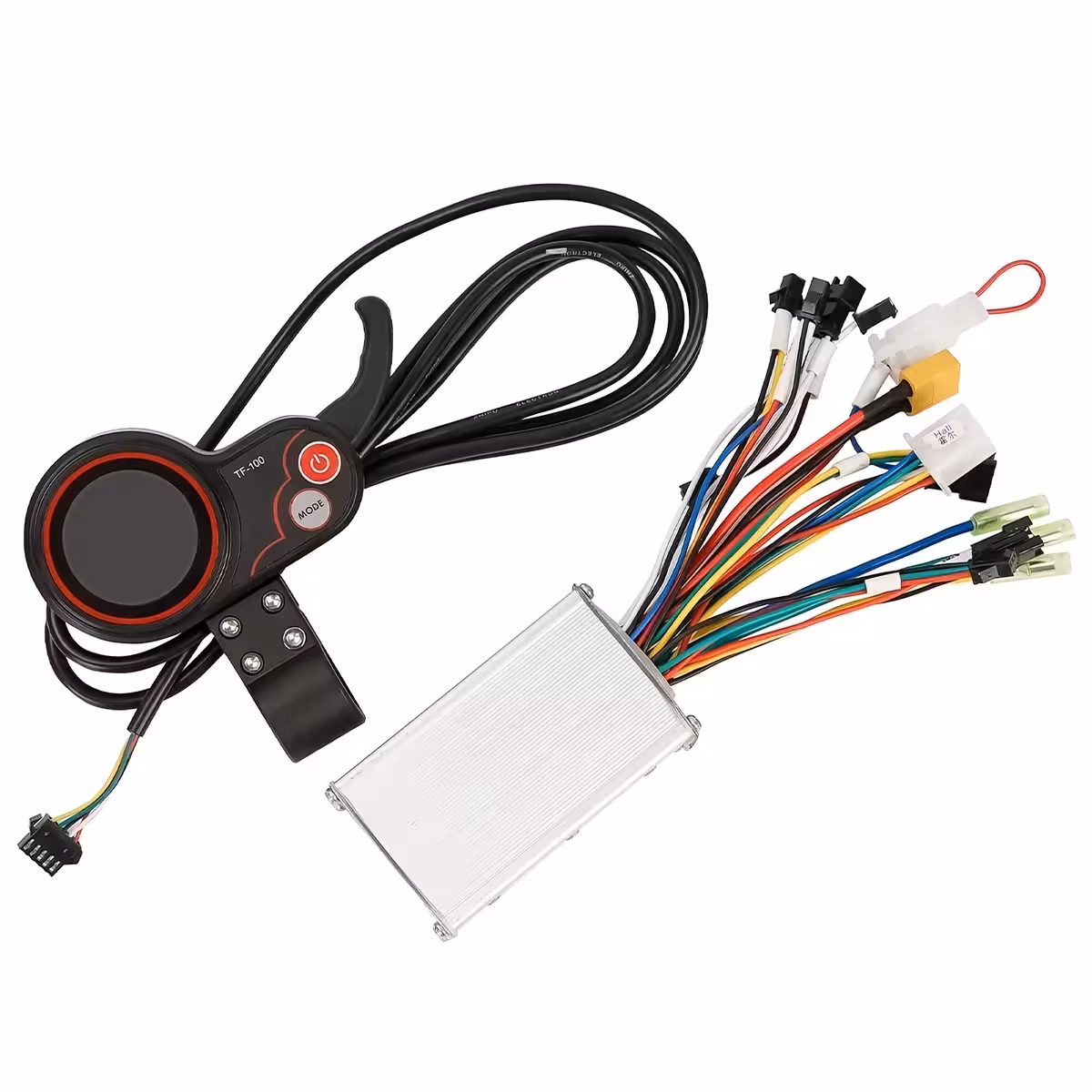

Obsah balení
- 1x 20A bezkartáčová řídicí jednotka (24V / 36V / 48V)
- 1x LCD displej TF-100
Často kladené dotazy
Funguje s mým 500W / 36V motorem?
Ano. Jednotka podporuje bezkartáčové motory o výkonu 350W až 1000W při napětí 24V, 36V a 48V. Před montáží pouze zkontrolujte kompatibilitu konektorů.
Co se stane, když špatně zapojím fázové vodiče?
Díky funkci self-learning jednotka automaticky detekuje směr otáčení. Pokud se motor točí obráceně, stačí provést výše popsaný postup učení — nehrozí poškození elektroniky.
Je displej TF-100 součástí balení?
Ano, displej je součástí sady. Obdržíte řídicí jednotku i LCD displej TF-100 připravené k instalaci.
Lze jednotku použít i na elektrokolo?
Ano. Jednotka je vhodná pro jakékoliv elektrokolo s bezkartáčovým BLDC motorem v daném výkonovém rozsahu. Díky podpoře PAS je ideální i pro kola se senzorem kadence.
Jak nastavím napětí své baterie v displeji TF-100?
Vstupte do menu P-Settings (podržte Power + Mode po dobu 2–3 sekund) a upravte parametr P03 na hodnotu odpovídající vaší baterii: 36V, 48V nebo 52V.
