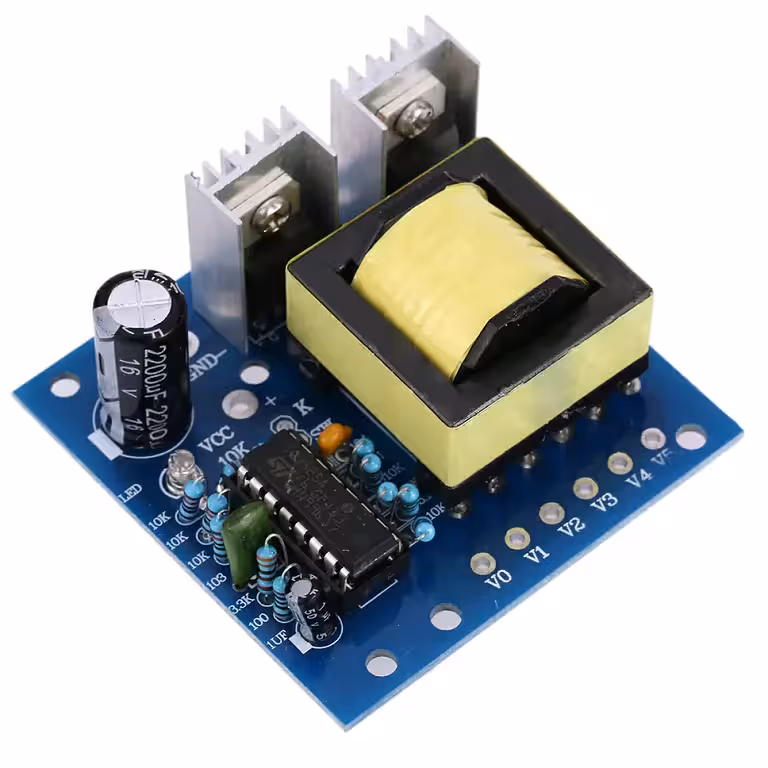

Měnič napětí 12V–220V 150W: 9 konfigurovatelných napětí v jednom kompaktním modulu
Potřebujete variabilní střídavé napětí pro svůj kutilský projekt, ať už napájené z autobaterie nebo laboratorního zdroje? Tento měnič napětí 12V–220V s výkonem 150W vám přesně toto umožní – bez nutnosti složitých úprav hardwaru či přidávání dalších komponent. Stačí jen přepojit výstupní piny.
Poznámka: Jedná se o měnič s obdélníkovým průběhem (Square Wave), nikoliv s čistou sinusovkou. Není proto vhodný pro hi-fi audio techniku, elektromotory nebo citlivé přístroje. Pro náročnější aplikace mohou konfigurace 175V–200V částečně kompenzovat zkreslení oproti sinusovému signálu.
Proč si vybrat právě tento model? (Klíčové výhody):
- 9 volitelných výstupních napětí — od 20V do 220V AC, které nastavíte pouhým propojením pinů V0–V5 bez dalších součástek
- Kapesní rozměry — 5,8 × 5,8 × 2,8 cm, ideální pro vestavbu do vlastních krabiček nebo automobilových instalací

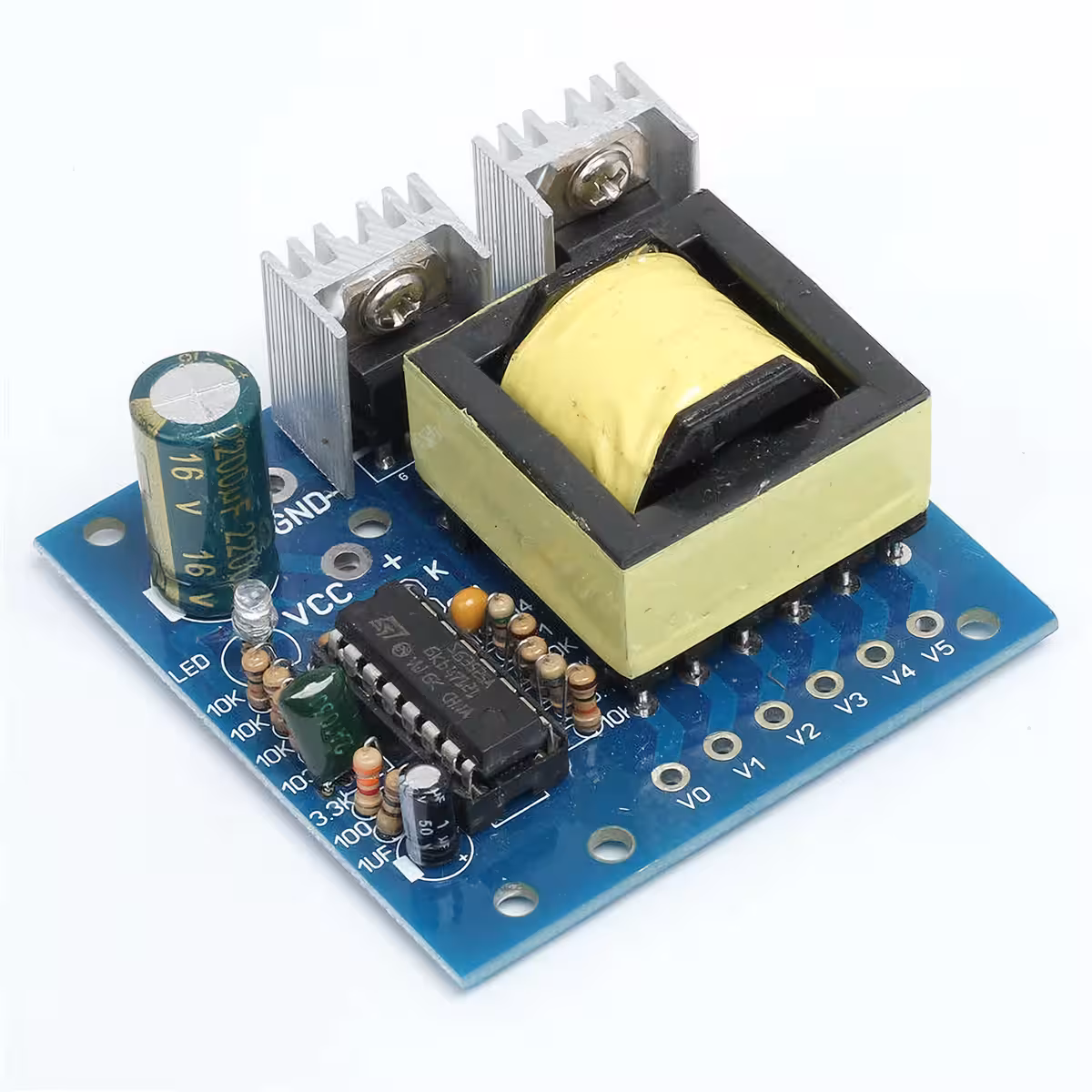

- Přímá kompatibilita s autobaterií — standardní vstup 12V DC, připraven k okamžitému použití
- Jmenovitý výkon 150W — dostatečný pro klasické žárovky, topná tělesa a jednoduché nabíječky
- Spínací frekvence ~20 kHz — leží nad hranicí slyšitelnosti, provoz je tedy tichý i v prostředí citlivém na hluk
- Ideální pro rychlé prototypování — napětí nastavíte během pár sekund podle přiložené tabulky zapojení
Detaily a výkon

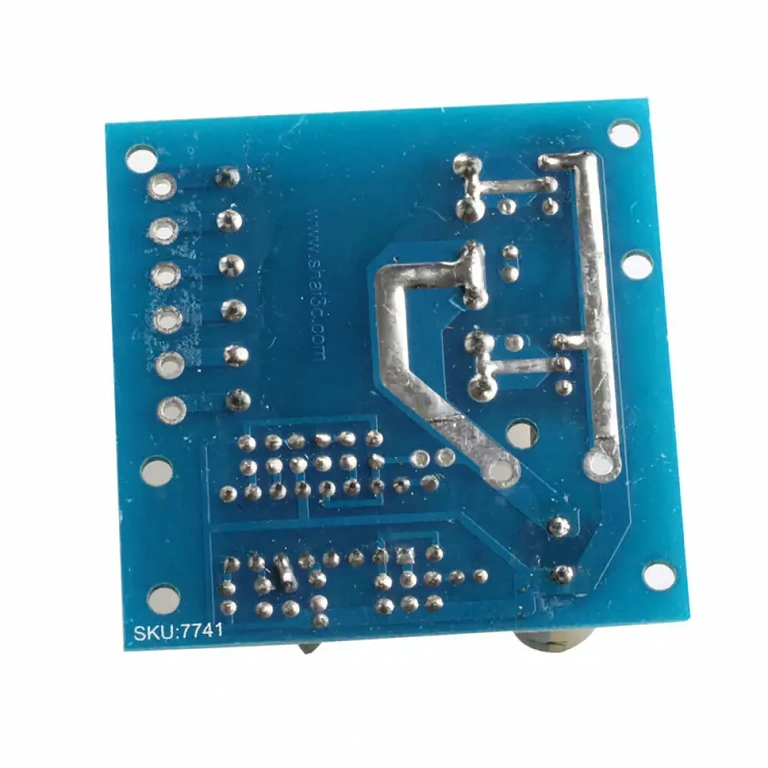

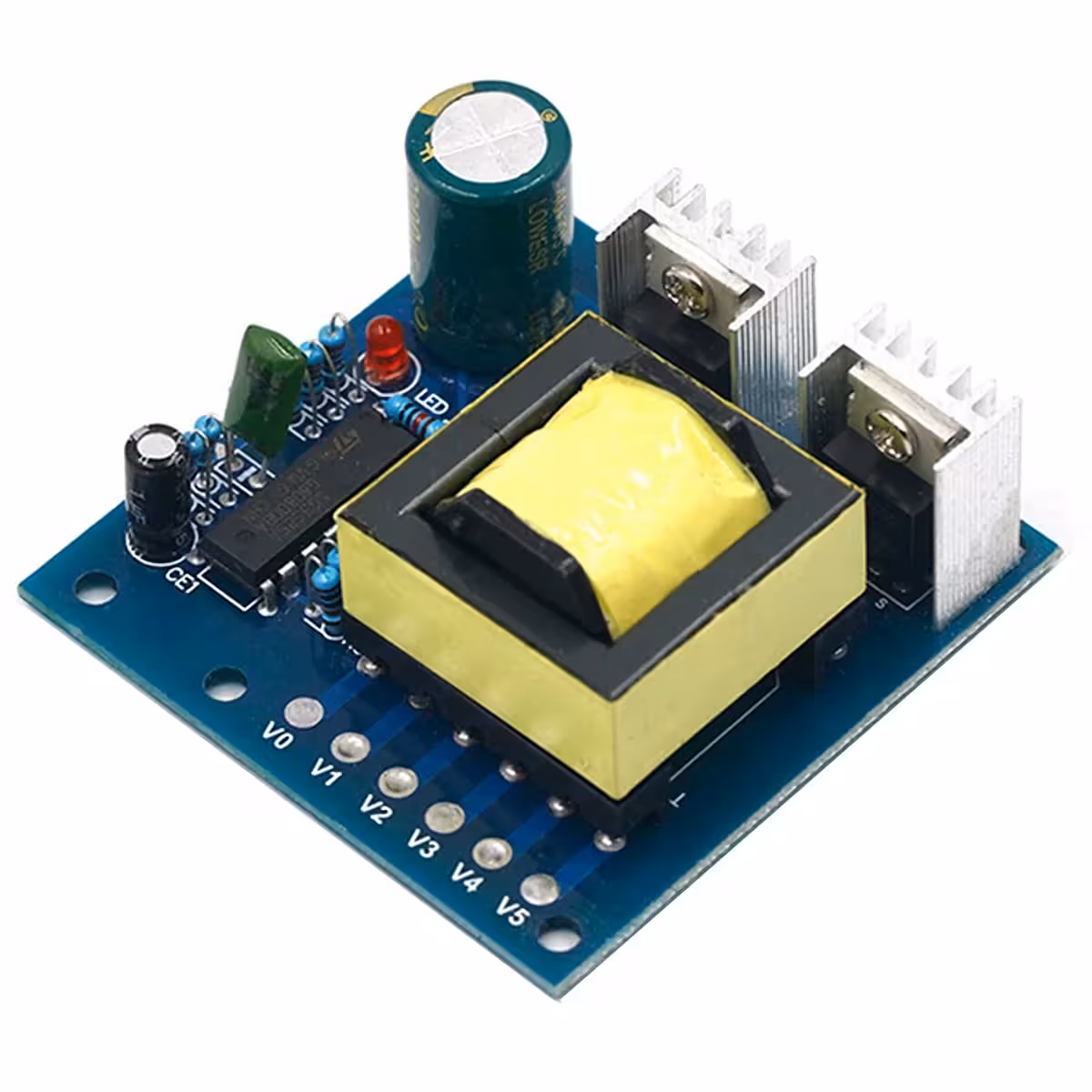

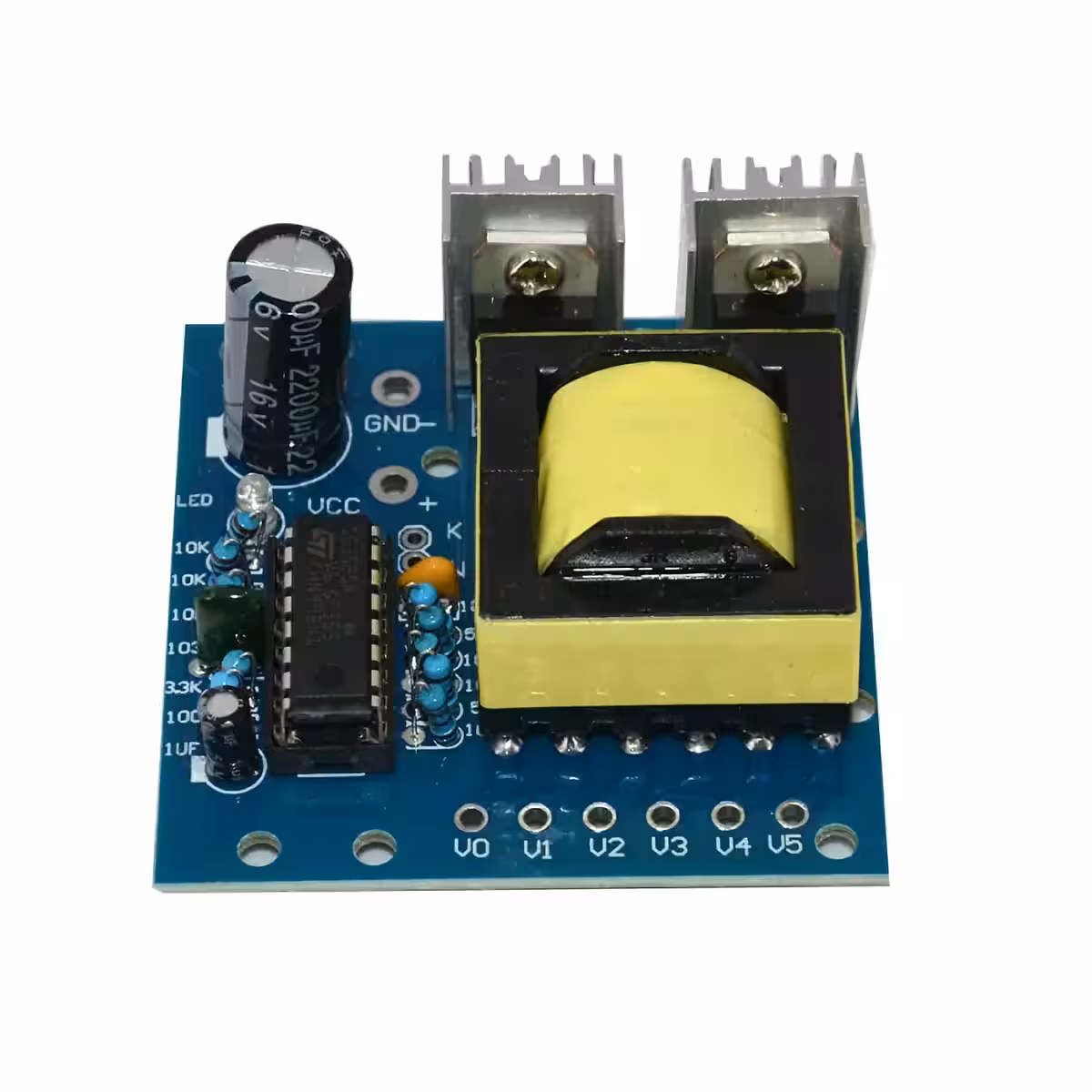

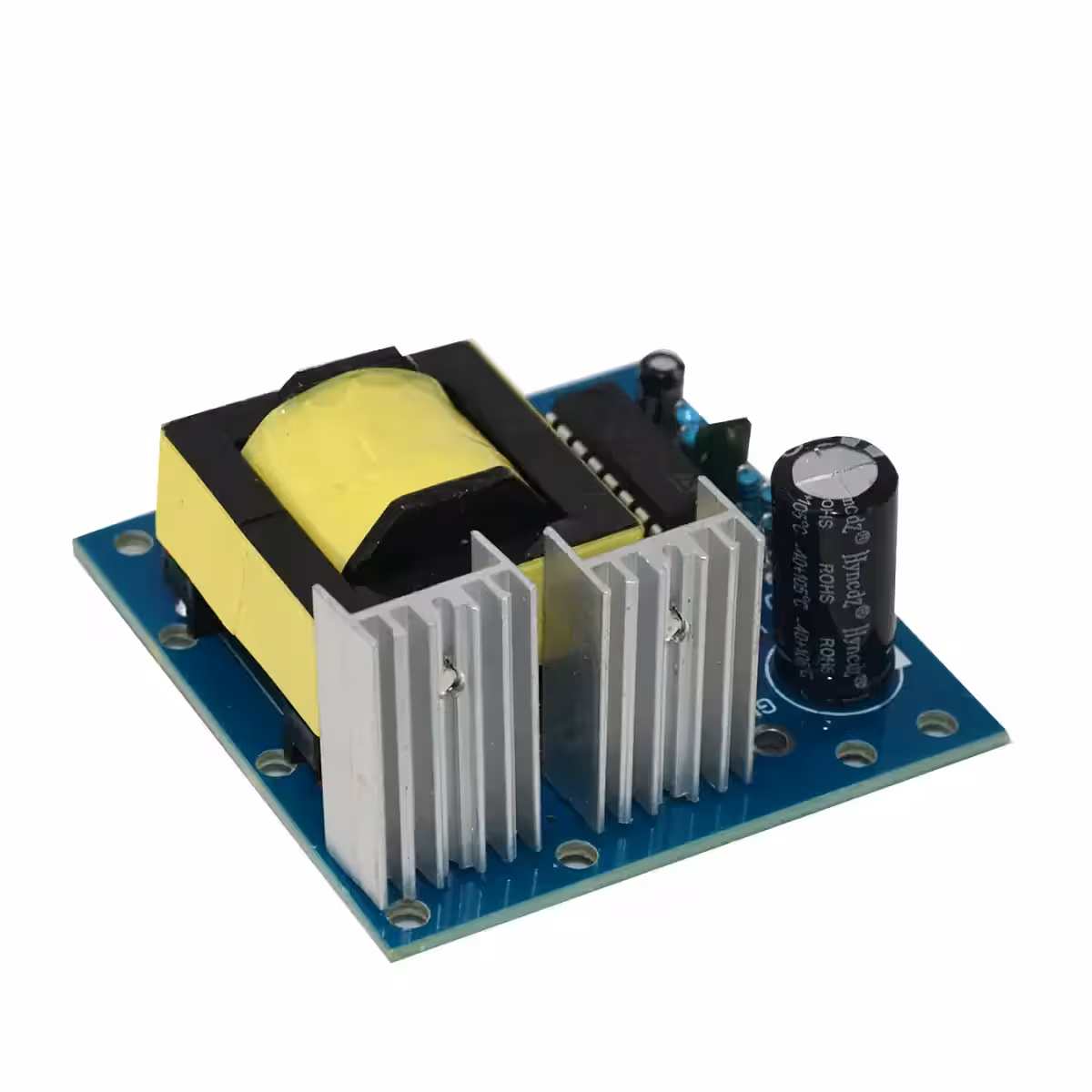

Srdcem modulu je vysokofrekvenční transformátor (~20 kHz), který efektivně převádí 12V DC na střídavé napětí. Díky tomu jsou rozměry modulu výrazně menší než u klasických 50Hz měničů. Výstupní napětí se volí kombinací pinů V0, V2, V3, V4, V5 – každá dvojice pinů poskytuje jiné napětí v rozsahu od 20V do 220V AC.
Důležité upozornění pro měření: běžné digitální multimetry mohou při vysoké spínací frekvenci vykazovat nepřesné hodnoty. Pro přesné měření doporučujeme použít analogový měřicí přístroj, se kterým získáte stabilní a správné výsledky.
| Parametr | Hodnota / Detail |
|---|---|
| Vstupní napětí | 12V DC |
| Jmenovitý výkon | 150W |
| Typ výstupního průběhu | Obdélníkový (Square Wave) |
| Spínací frekvence | ~20 kHz |
| Dostupná výstupní napětí | 20V / 28V / 45V / 62V / 90V / 110V / 175V / 200V / 220V AC |

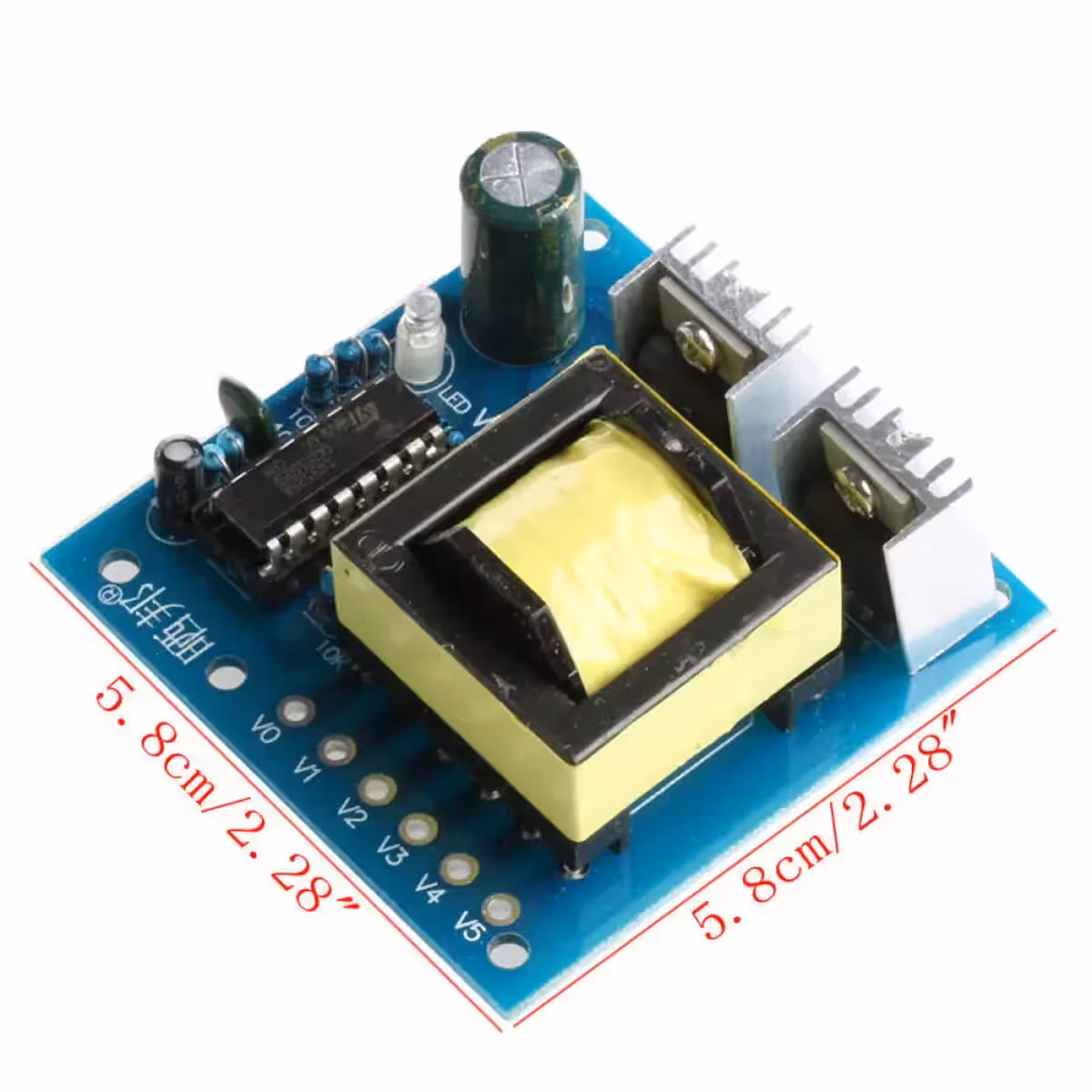

| Rozměry | 5,8 × 5,8 × 2,8 cm |
| Doporučené aplikace | DIY projekty, žárovky, jednoduché nabíječky, odporové zátěže |
| Nedoporučené aplikace | Elektromotory, hi-fi audio, citlivé přístroje |
Návod k zapojení a použití

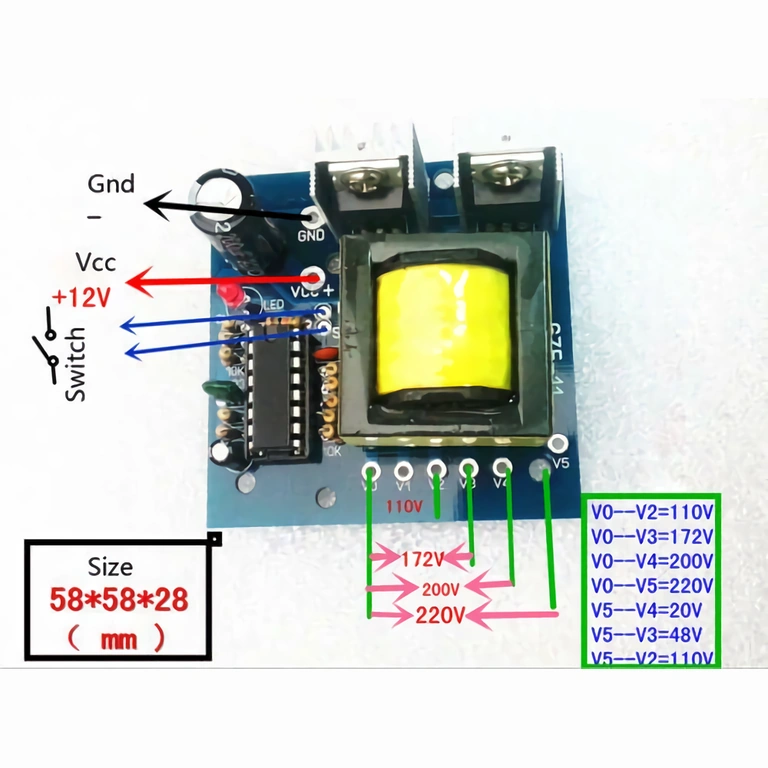

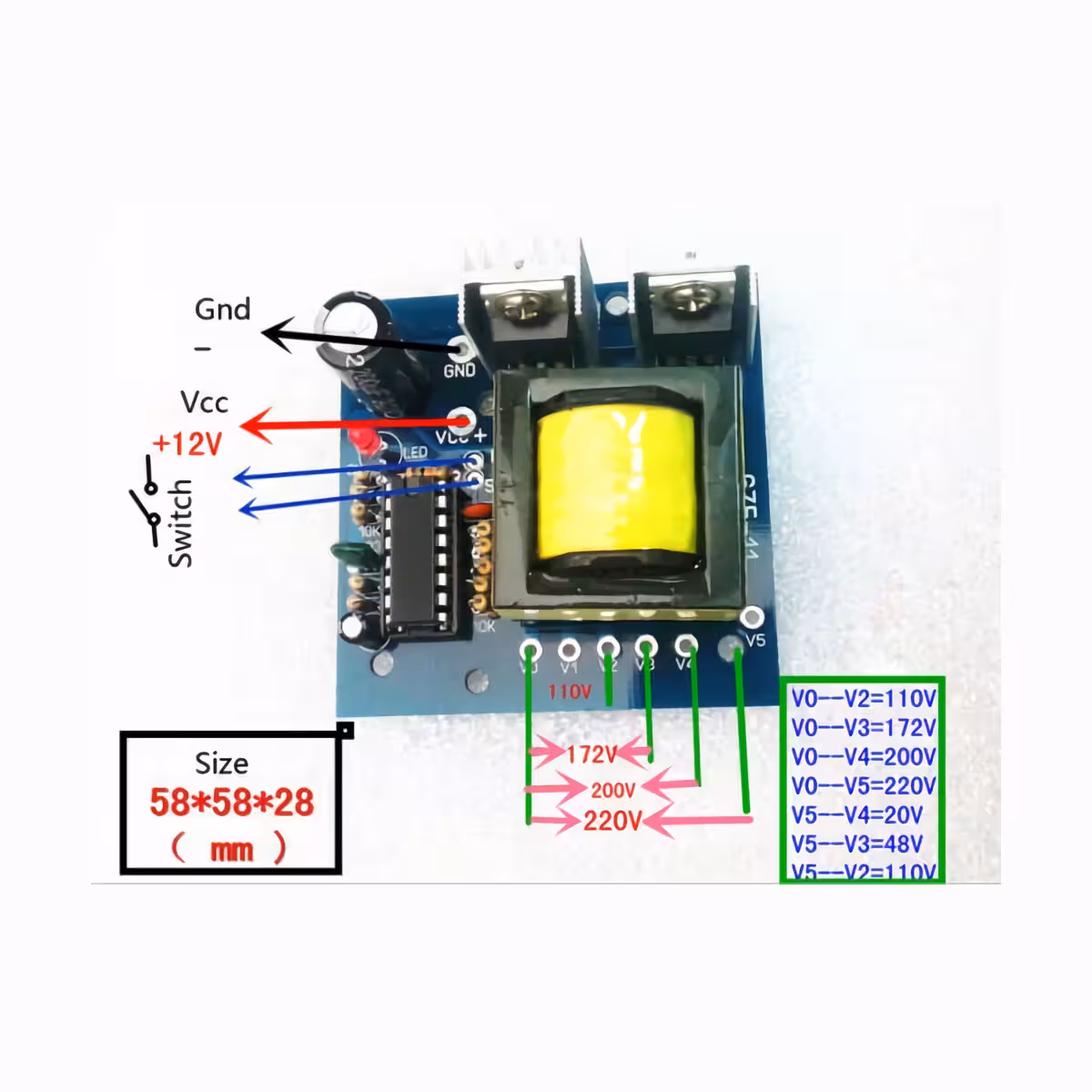

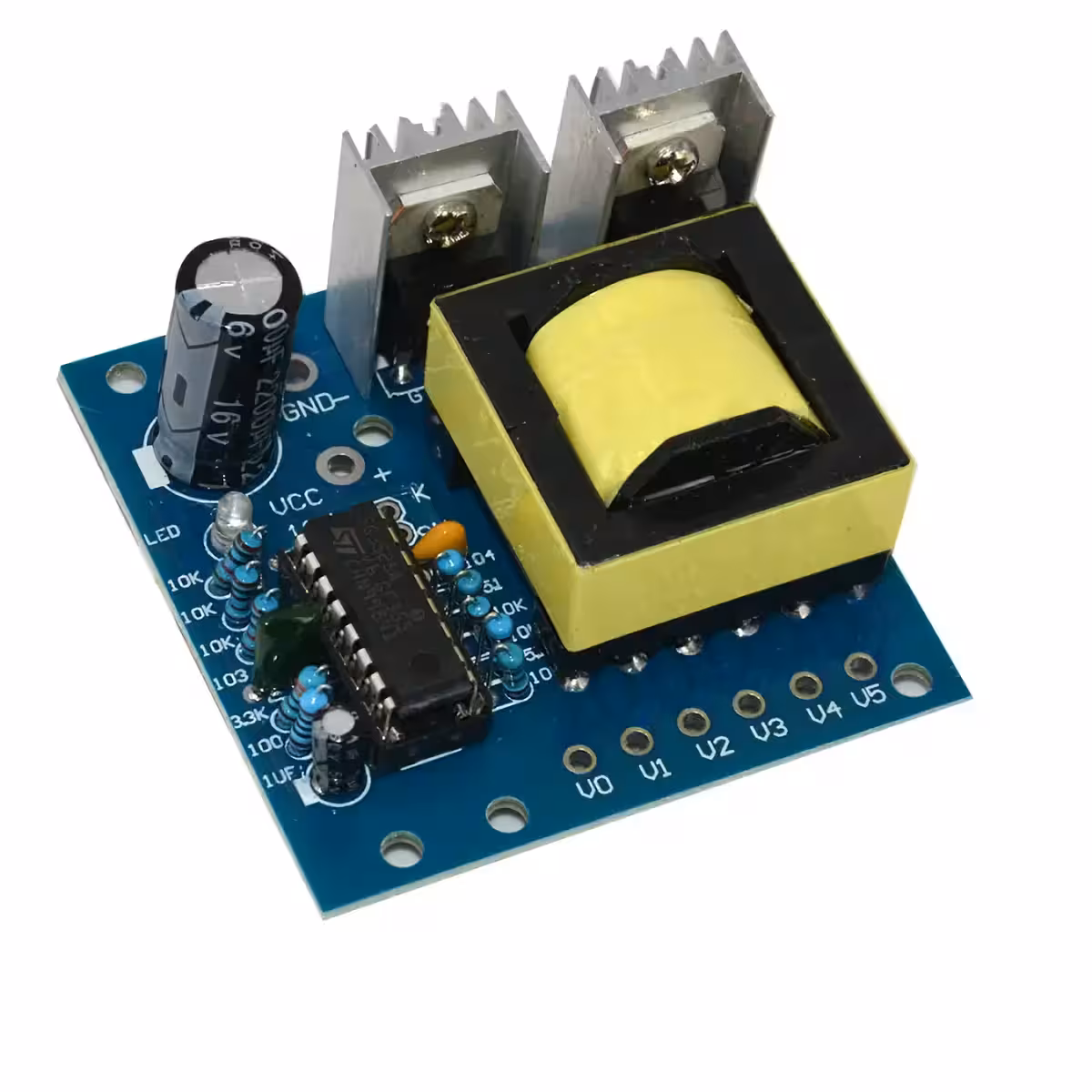

- Připojte 12V DC ke vstupním pinům modulu – dodržte polaritu vyznačenou na desce plošných spojů (PCB).

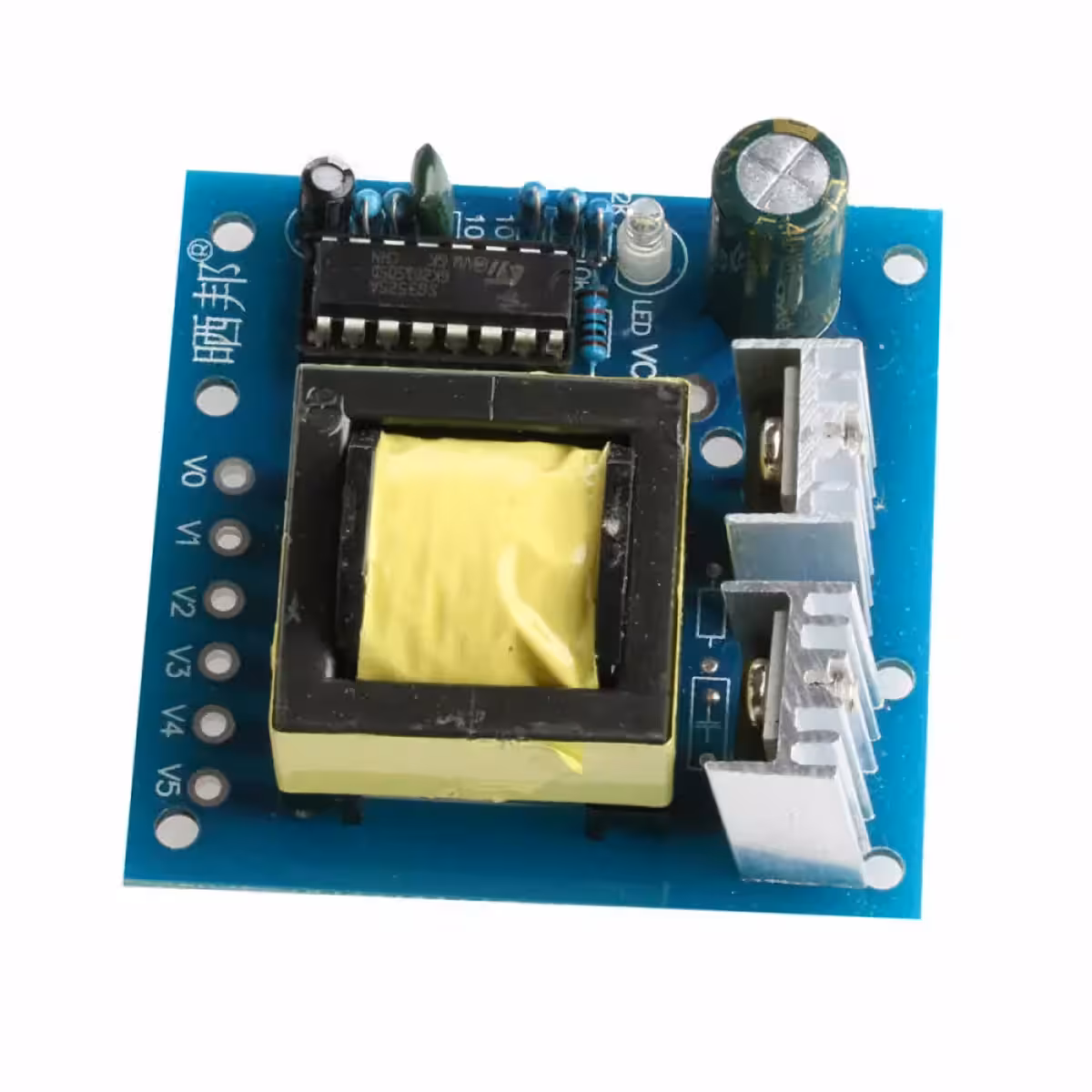

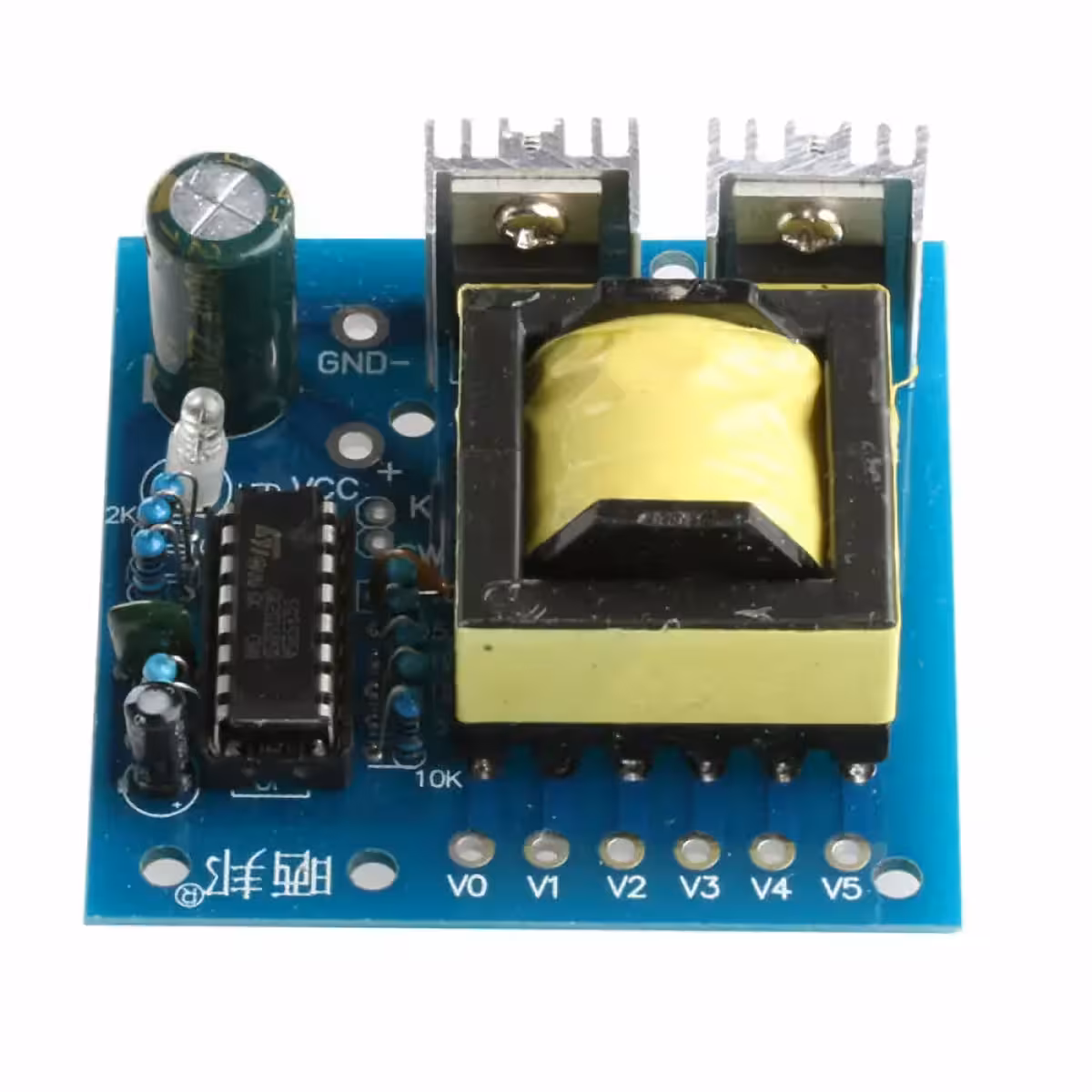

- Identifikujte výstupní piny V0, V2, V3, V4, V5 podle popisu na modulu.
- Zvolte požadované napětí propojením příslušné dvojice pinů:
- V0 – V2: 110V AC
- V0 – V3: 175V AC
- V0 – V4: 200V AC
- V0 – V5: 220V AC
- V5 – V4: 20V AC
- V5 – V3: 45V AC
- V5 – V2: 110V AC
- V4 – V3: 28V AC
- V4 – V2: 90V AC
- V3 – V2: 62V AC
- Připojte zátěž k vybraným výstupním pinům a pro maximální přesnost ověřte napětí analogovým měřidlem.
- Nepřekračujte celkový výkon 150W – pro zvýšení bezpečnosti doporučujeme na napájecí vedení zařadit externí pojistku.
Obsah balení
- 1 × Měnič napětí 12V–220V 150W (modul s obdélníkovým průběhem)
Často kladené dotazy
Mohu tímto modulem napájet notebook nebo televizi?
Nikoliv. Notebooky a televizory vyžadují čistou nebo modifikovanou sinusovku. Obdélníkový průběh generovaný tímto modulem je vhodný pouze pro jednoduché odporové zátěže: klasické žárovky, topná tělesa nebo základní nabíječky.
Proč digitální multimetr ukazuje jiné napětí, než jsem očekával?
Vysoká spínací frekvence (~20 kHz) způsobuje zkreslení měření u běžných digitálních multimetrů. Použijte analogový přístroj, se kterým dosáhnete přesných a stabilních hodnot.
Lze modul připojit přímo k autobaterii?
Ano. Modul je navržen přesně pro napájení 12V DC, takže autobaterie je ideálním zdrojem. Ujistěte se, že zátěž nepřesahuje 150W a na napájecí vedení nainstalujte pojistku.
Jakou konfiguraci pinů doporučujete pro citlivější aplikace?
Použijte konfigurace V0–V3 (175V) nebo V0–V4 (200V). Tato napětí částečně kompenzují rozdíly oproti čistému sinusovému signálu a snižují namáhání připojeného zařízení.
Obsahuje modul ochranu proti přetížení?
Modul nemá integrovaný dedikovaný ochranný obvod. Odpovědnost za provoz je na vás: nepřekračujte výkon 150W a vždy instalujte externí pojistku na napájecí okruh.
