Brushless řídicí jednotka 48V–60V, 1000W–1500W – srdce vašeho stroje, které zajistí plynulý výkon
Vyměnili jste baterii, máte výkonný motor, ale váš stroj stále nepodává očekávaný výkon? Častým viníkem je právě řídicí jednotka. Poddimenzovaná jednotka omezuje celý systém bez ohledu na kvalitu ostatních komponent. Tato brushless řídicí jednotka byla navržena pro náročné uživatele, kteří vyžadují spolehlivost, podporu více napěťových úrovní, pokročilé ochranné funkce a odolné šasi, které se nepřehřeje ani při vysoké zátěži.
Poznámka: Řídicí jednotka je kompatibilní výhradně s bezkartáčovými (brushless) motory vybavenými Hallovými sondami. Před nákupem si prosím ověřte specifikace svého motoru.
Proč zvolit právě tuto řídicí jednotku? (Klíčové výhody):
- Univerzální napětí: 48V / 52V / 60V — funguje s nejběžnějšími typy baterií na trhu, včetně Li-ion a LiFePO4, bez nutnosti adaptérů či úprav.
- Maximální proud 40A — dostatečný výkon pro zdolávání stoupání 15–20 % bez rizika přetížení nebo náhlého výpadku výkonu.
- 5 integrovaných ochran — ochrana proti přetížení, zkratu, přepětí, podpětí a přehřátí. Vše v jednom balení.
- Hliníkové šasi s pasivním chlazením — efektivně odvádí teplo bez nutnosti ventilátoru, což znamená tichý provoz a žádné pohyblivé části, které by se mohly porouchat.

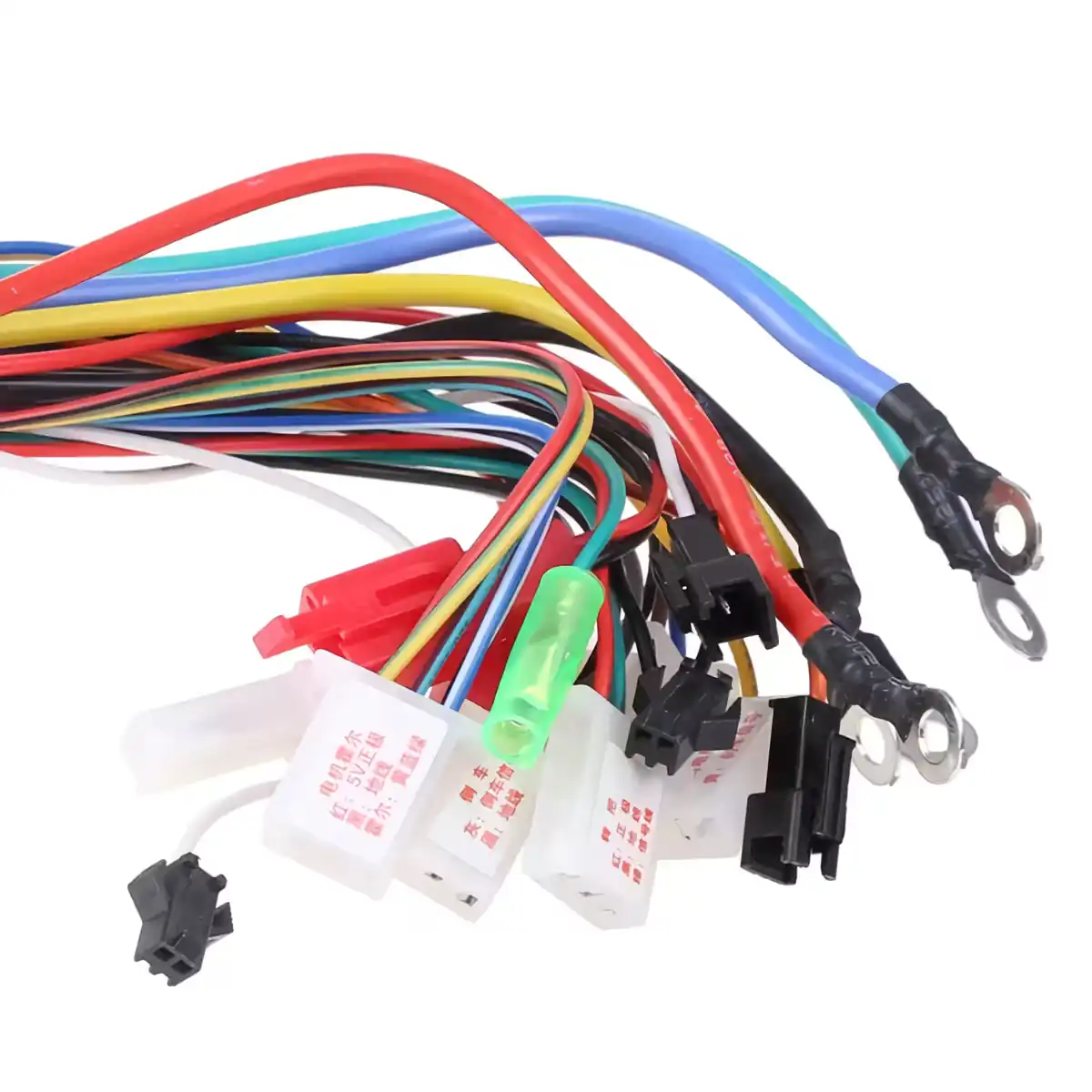

- Předpřipravené konektory — pro motor, Hallovy sondy, rekuperační brzdění, akcelerátor a LCD displej. Vše je připraveno k okamžitému zapojení.
- Provozní teplota -20 °C až +50 °C — jednotka vás nezradí v mrazu ani v letních vedrech v hustém provozu.
Detaily a výkon
Regulace rychlosti probíhá pomocí technologie PWM (Pulse Width Modulation), která dodává energii v přesných impulsech. Výsledkem je plynulý rozjezd bez trhání a šetrnější zacházení s motorem při každé akceleraci. Hallovy sondy v reálném čase monitorují polohu rotoru, díky čemuž motor vždy přesně ví, kdy a jakou silou zabrat.
Kryt z eloxovaného hliníku není jen designovým prvkem – slouží jako pasivní chladič, který spolehlivě odvádí teplo z vnitřních komponent. S hmotností pouhých 0,8 kg představuje minimální zátěž pro váš stroj. Konektor pro rekuperační brzdění navíc vrací energii zpět do baterie při každém brzdění, což v městském provozu znamená cenné kilometry dojezdu navíc.
| Parametr | Hodnota / Detail |
|---|---|
| Napájecí napětí | 48V / 52V / 60V |
| Jmenovitý výkon | 1000W – 1500W |
| Maximální proud | 40A |
| Typ kompatibilního motoru | Brushless (bezkartáčový) s Hallovými sondami |
| Provozní teplota | -20 °C až +50 °C |
| Integrované ochrany | Přetížení, zkrat, přepětí, podpětí, přehřátí |
| Konektory | Napájení, motor, Hallovy sondy, rekuperace, akcelerátor, displej |
| Materiál šasi | Eloxovaný hliník |

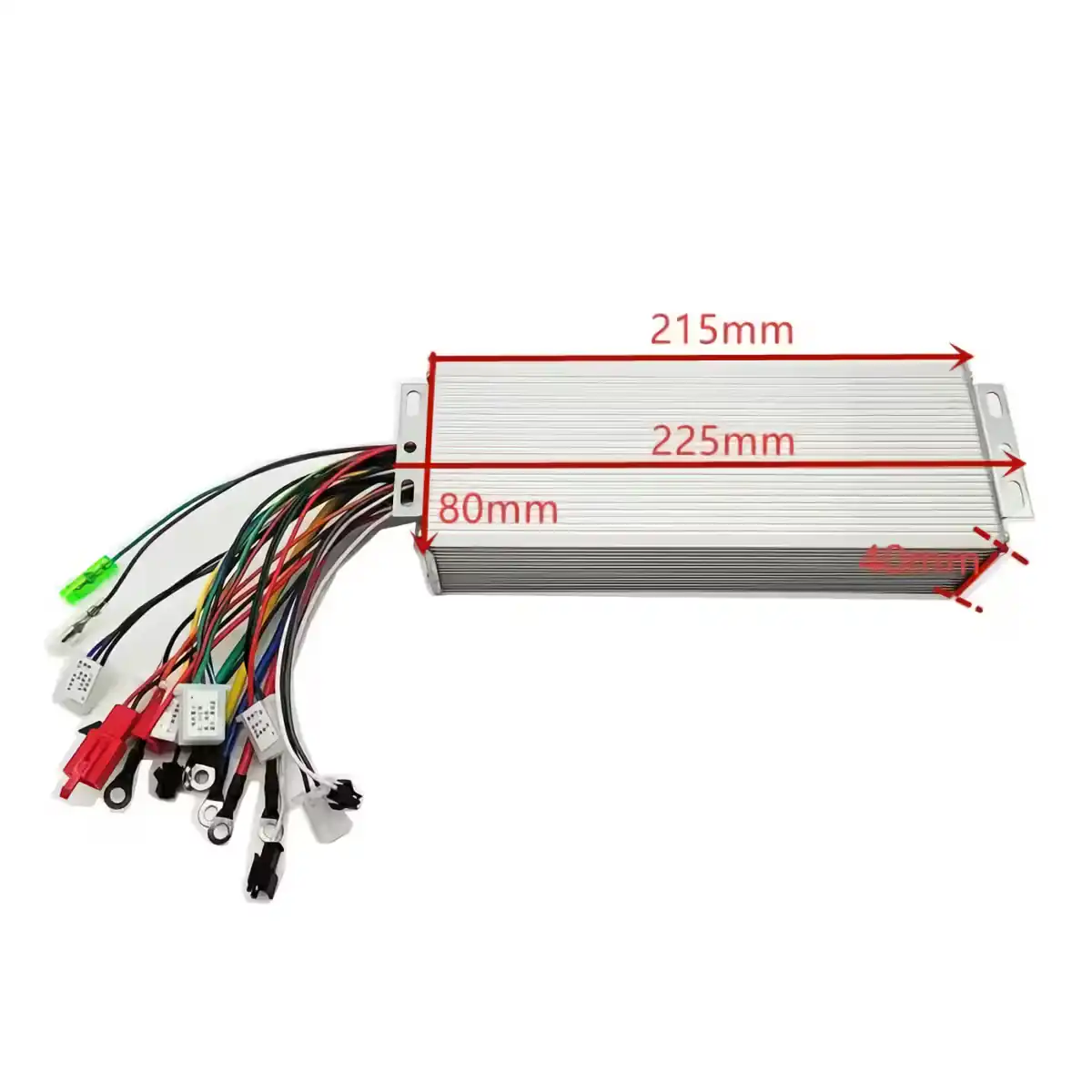

| Rozměry (D x Š x V) | 225 mm x 80 mm x 40 mm |
| Hmotnost | 0,8 kg |

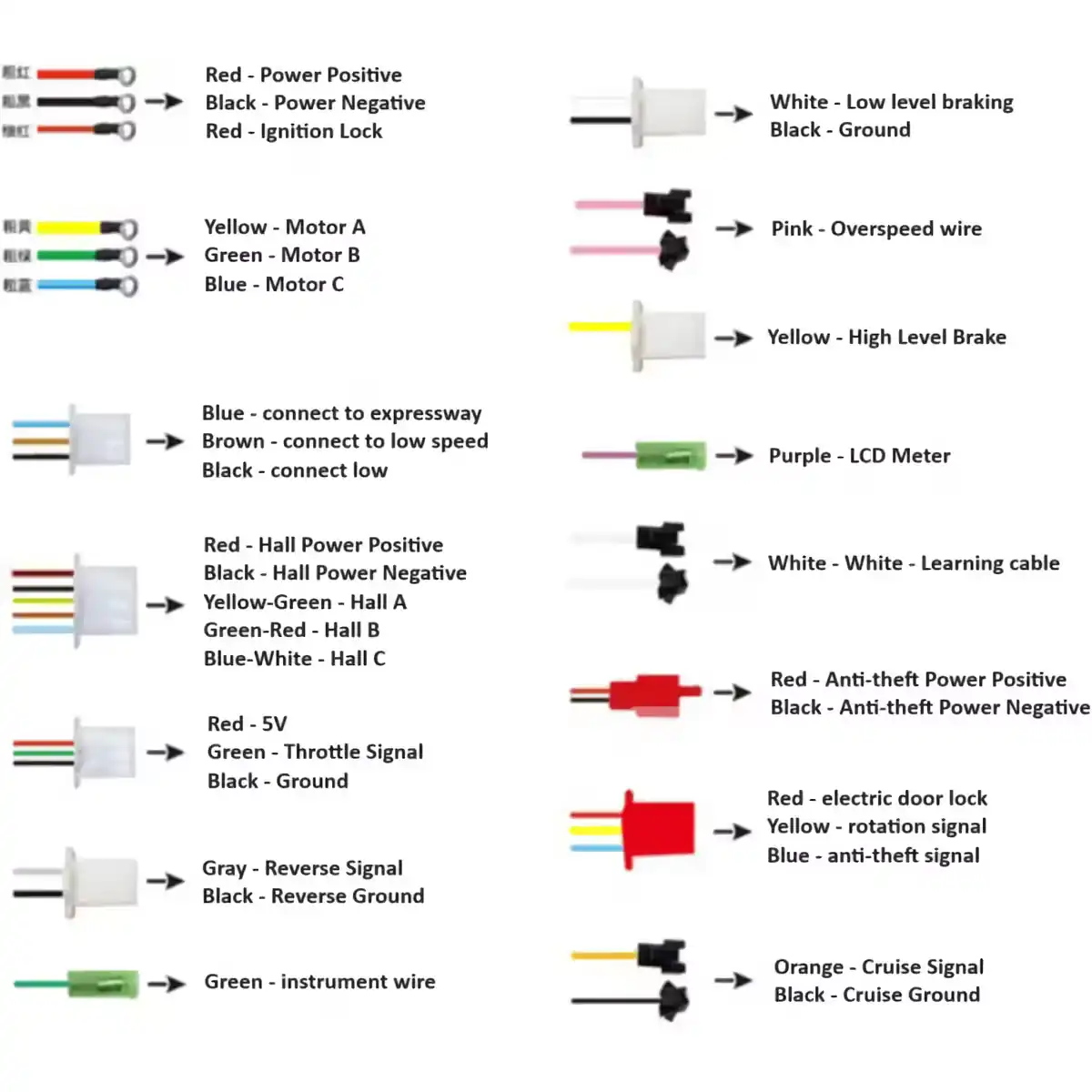

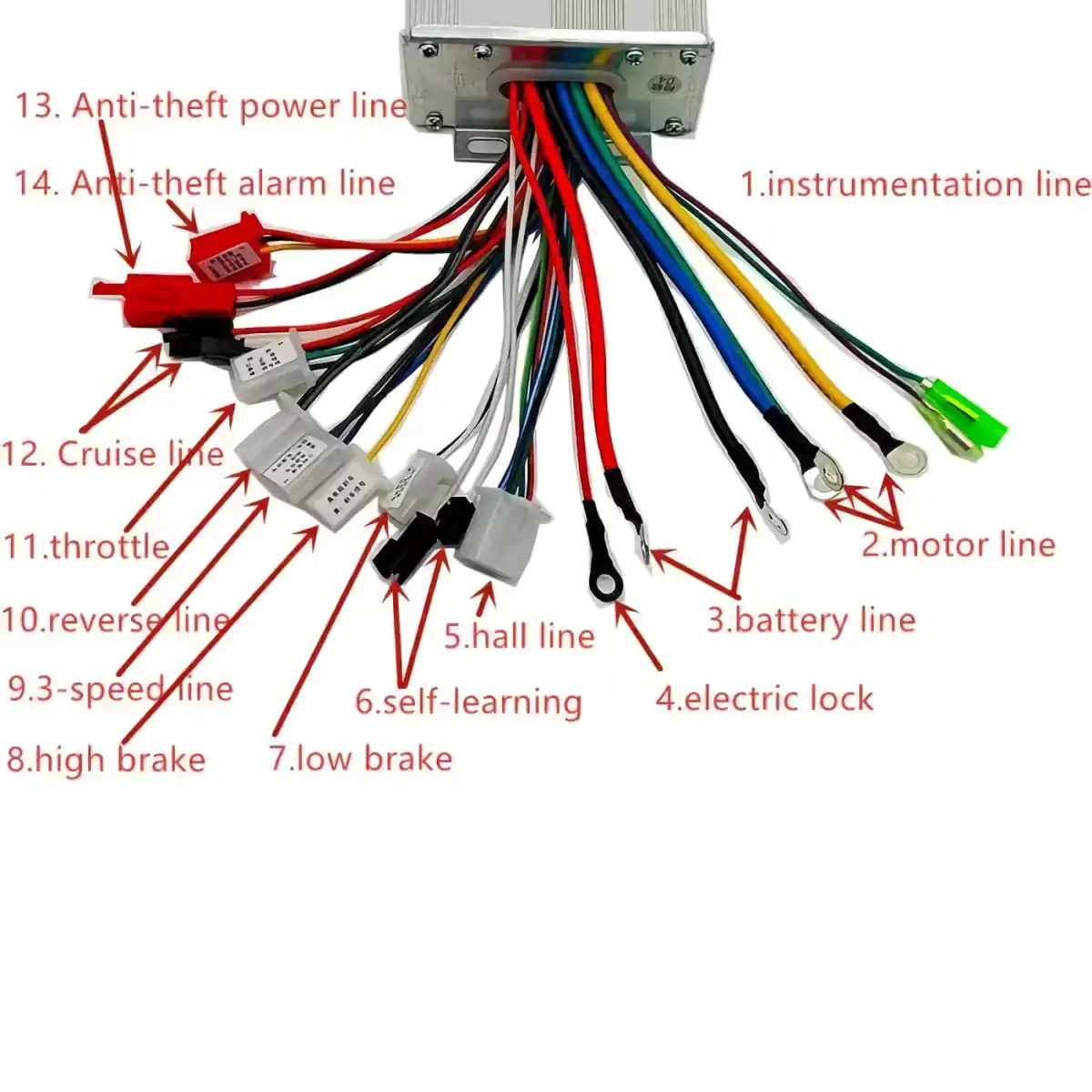

Pokyny pro zapojení a použití
- Připojte napájecí kabely z baterie při dodržení polarity: červená = plus, černá = mínus.
- Zapojte fázové kabely motoru (žlutý, zelený, modrý) do odpovídajících výstupů na jednotce.
- Připojte Hallovy sondy přes vyhrazený konektor (5 vodičů: VCC, GND a 3 signálové vodiče).
- Připojte akcelerátor a případný LCD displej dle technického schématu přiloženého v balení.
- Zapojte konektor pro rekuperační brzdění, pokud chcete využívat funkci zpětného dobíjení.
- Před plným zatížením proveďte test při nízkém napětí pro ověření správného směru otáčení motoru.
Obsah balení
- 1x Brushless řídicí jednotka 48V / 52V / 60V, 1000W–1500W, 40A
- Předpřipravené konektory (napájení, motor, Hallovy sondy, akcelerátor, rekuperace, displej)
- Technické schéma zapojení
Často kladené dotazy
Je jednotka kompatibilní s jakýmkoliv brushless motorem?
Jednotka je určena pro bezkartáčové motory s Hallovými sondami pracující s napětím 48V, 52V nebo 60V. Pro optimální výkon by jmenovitý výkon motoru měl být v rozmezí 1000W až 1500W.
Mohu použít 52V Li-ion baterii?
Ano. Řídicí jednotka nativně podporuje napětí 48V, 52V i 60V, včetně Li-ion a LiFePO4 akumulátorů s jmenovitým napětím v tomto rozsahu, a to bez nutnosti jakýchkoliv úprav.
Chrání jednotka baterii před hlubokým vybitím?
Ano. Funkce podpěťové ochrany vypne systém dříve, než napětí baterie klesne pod kritickou mez, čímž výrazně prodlužuje životnost vašich akumulátorů.
Potřebuji pro nastavení externí programátor?
Jednotka je dodávána již předkonfigurovaná a je připravena k provozu ihned po zapojení. Pokud si přejete upravit pokročilé parametry, jako je limit proudu nebo maximální rychlost, nahlédněte do přiloženého technického schématu ohledně možností externího programování.
