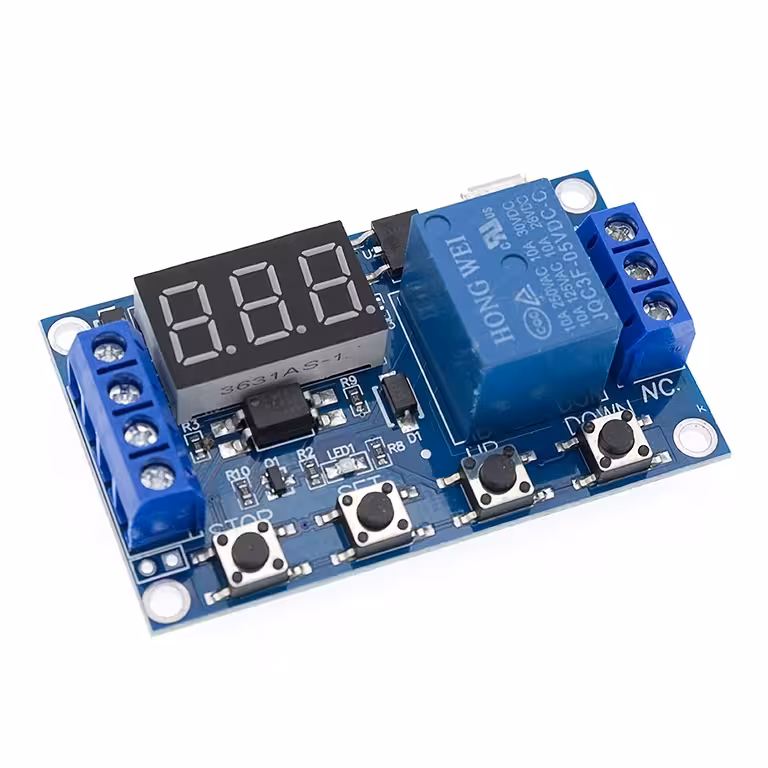

Modul relé s nastavitelným zpožděním a časem, kompatibilní 6–30V (napájení přes MicroUSB 5V možné). Ideální pro průmyslové aplikace a DIY projekty vyžadující modul relé se zpožděním, ovládáním a nastavitelným časem, s digitálním displejem a odolností proti rušení.
Klíčové vlastnosti
Napájecí napětí: 5V (MicroUSB) nebo 6–30V DC
Spouštěč: High Level Trigger 3–24V
Výstupní kapacita: až 30VDC 5A nebo 220VAC 5A
Izolace optočlenem: zvyšuje odolnost proti rušení a pamatuje nastavení
Rozlišení času: nastavitelné 0.1 s – 999 min
Digitální displej: zobrazení vzestupné nebo sestupné, indikátor stavu
Rozměry: 62 × 38 × 17 mm
Výhody
Intuitivní nastavení — tlačítka SET / UP / DOWN / STOP pro rychlé nastavení
Spoľahlivá činnost v elektricky hlučném prostředí díky optočlenu
Různé režimy (P1–P4) pro flexibilitu v automatizaci
Trvalá paměť parametrů po nastavení
Kompaktní a snadná integrace do panelů nebo DIY projektů
Technické specifikace
Parametr
Detail
Napájecí napětí
5V MicroUSB nebo 6–30V DC
Spouštěč
High Level 3–24V
Typ izolace
Optočlen
Přepínací proud
≤ 5A (až 30VDC nebo 220VAC)
Interval času
0.1 s – 999 min (volitelně)
Režimy
P1 (pulse on), P2 (delay then on), P3 (loop), P4 (hold then delay)
Rozměry
62 × 38 × 17 mm
Rozlišení displeje
0.1 s / 1 s / 1 min (volitelné pomocí desetinné pozice)
Režimy provozu (podrobně)
P1 — Pulse ON (OP)
Po přijetí signálu relé zapne na dobu OP a poté se vypne. Podrežimy:
P1.1 — ignoruje opakované signály během OP
P1.2 — opakovaný signál restartuje časovač OP
P1.3 — resetovací signál zastaví relé i časovač
P2 — Delay then ON
Po signálu modul čeká CL, poté aktivuje relé na dobu OP a poté vypne.
P3 — Loop (cyklus ON/OFF)
P3.1 — spustí cyklus ON/OFF po signálu; P3.2 — spustí cyklus automaticky při napájení bez signálu. Počet cyklů (LOP) je nastavitelný nebo neomezený.
P4 — Hold then Delay
Relé zůstává aktivní, dokud je signál přítomen. Po ztrátě signálu začne časování OP; po uplynutí doby se vypne. Během signálu se časovač resetuje.
Nastavení parametrů (krok za krokem)
Ujistěte se, že modul je správně napájen (5V MicroUSB nebo 6–30V na konektorech).
V hlavním rozhraní podržte SET 2s pro vstup do menu výběru režimu.
Použijte UP/DOWN pro výběr P1–P4; krátce SET pro úpravu parametrů OP / CL / LOP.
Po nastavení hodnot podržte SET 2s pro uložení a návrat do hlavního rozhraní.
Použijte STOP pro rychlou změnu stavu ON/OFF (funkce nouzového zastavení).
Jak nastavit interval času
Krátce stiskněte STOP v menu nastavení pro posun desetinné čárky a výběr rozlišení (0.1 s / 1 s / 1 min). Příklad: OP = 03.2 zobrazí 3,2 sekundy.
Upozornění a připojení
Dejte pozor na kontakty relé — jsou pasivní; nesprávné zapojení může způsobit nebezpečí při vysokém napětí (220VAC).
Piny relé jsou vystavené — vyhněte se přímému kontaktu během provozu.
Signál spouštějte podle specifikace (High Level 3–24V).
Volitelně připojte zem signálu k zemi systému, jen pokud to specifikace projektu dovolují.
Doporučené aplikace
Průmyslová a domácí automatizace
Řízení malých motorů, čerpadel a ventilů (respektujte max. proud)
DIY systémy s Arduino / PLC pro časově řízené příkazy
Projekty vyžadující modul relé se zpožděním a displejem pro monitorování
Často kladené otázky
Lze napájet přes MicroUSB?
Ano — MicroUSB 5V pro napájení je podporováno; alternativně 6–30V na konektorech.
Jaký je maximální proud na kontaktu?
Až 5A při 30VDC nebo 220VAC (zkontrolujte podmínky zátěže a účiník).
Jaký je minimální časový interval?
0.1 s (závisí na pozici desetinné čárky) až 999 minut.
Technická poznámka
Modul obsahuje izolaci optočlenem, trvalou paměť parametrů a podporu pro více režimů provozu (P1–P4). Doporučuje se pro uživatele, kteří potřebují modul relé se zpožděním, ovládáním a nastavitelným časem, s viditelným displejem a přesnou kontrolou.
