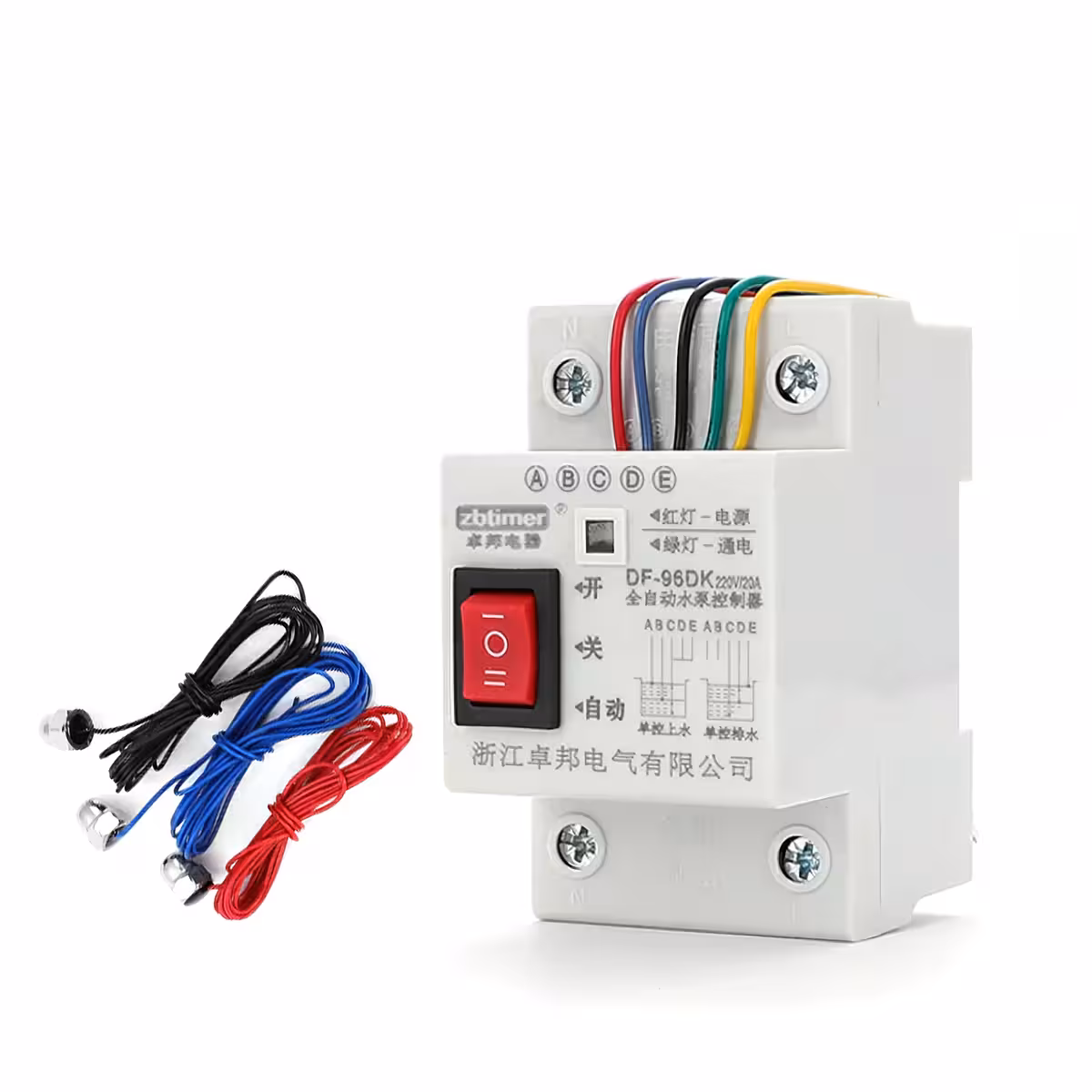

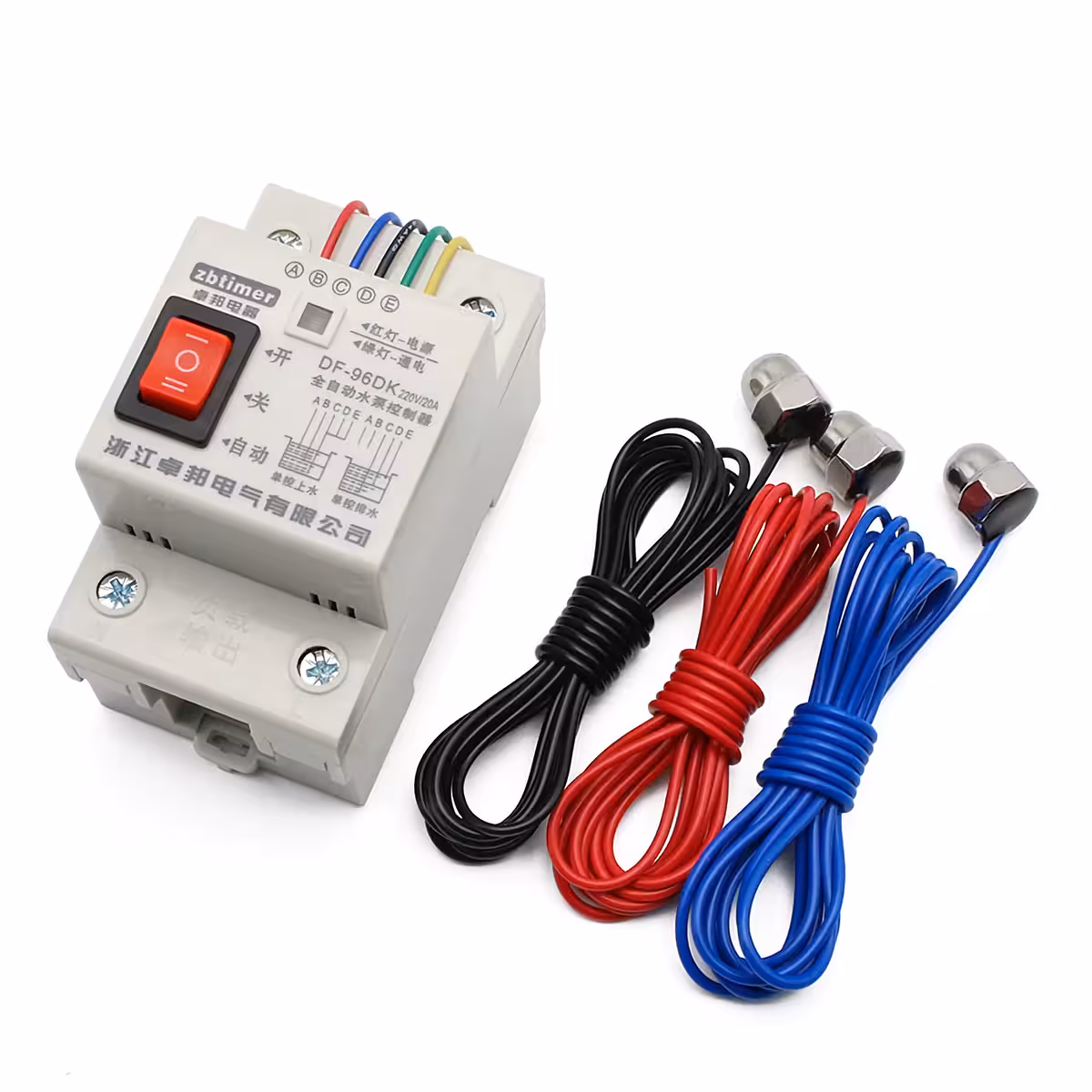

Automatické relé hladiny vody se 3 senzory – elektronický regulátor pro nádrže, bazény a studny

Automatické relé pro kontrolu hladiny vody s funkcí omezení, regulace a integrovaným elektronickým senzorem. Ideální pro systémy automatizace hladiny vody v nádržích, rezervoárech, bazénech, akváriích.

• Kompatibilní s vodními nádržemi, bazény, akvárii

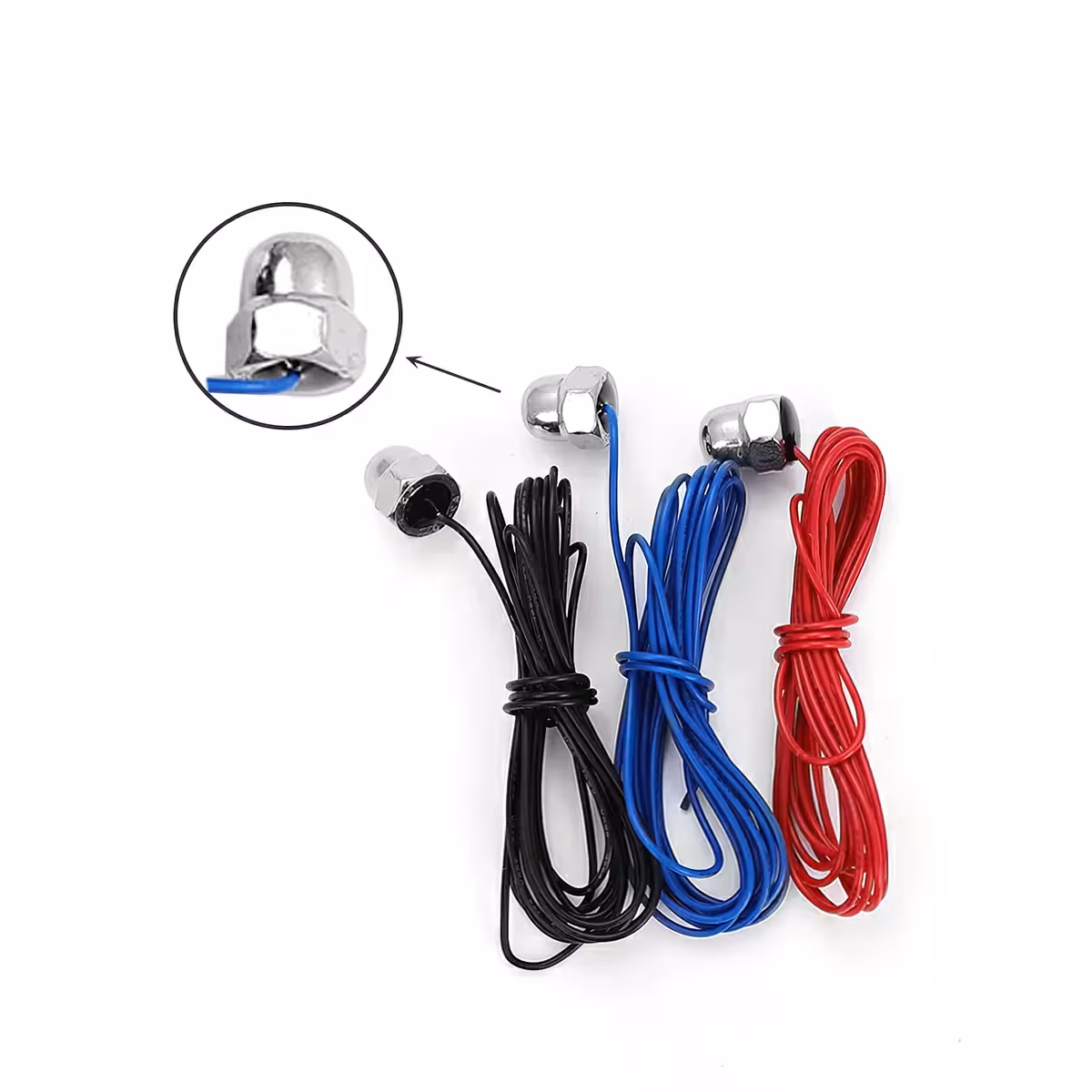

• Obsahuje 3 hladinové sondy – délka: 5 metrů každá

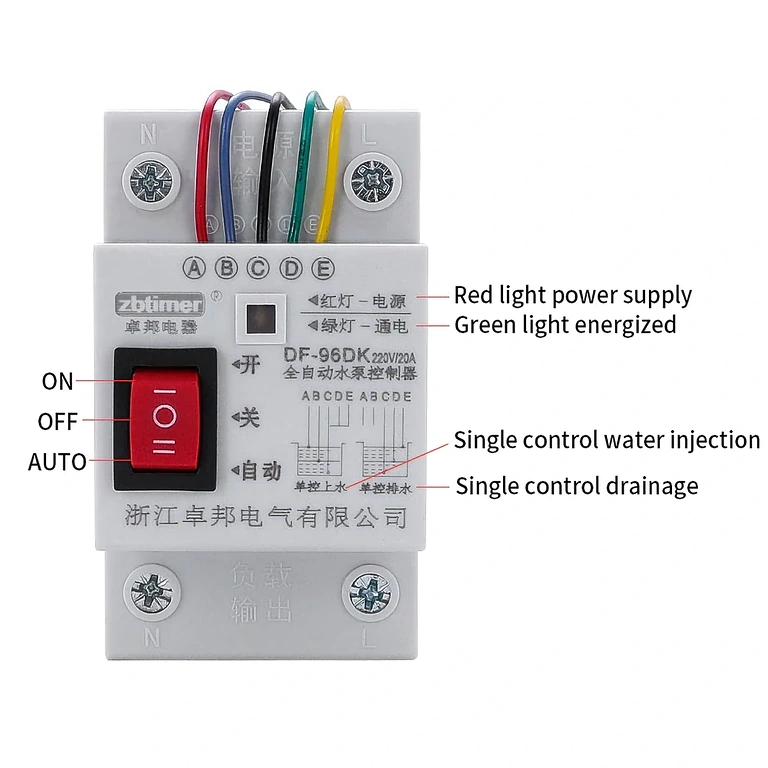

• Provozní režim: Manuální / Automatický / Vypnuto
• Rychlá a intuitivní instalace do jakéhokoli čerpacího systému

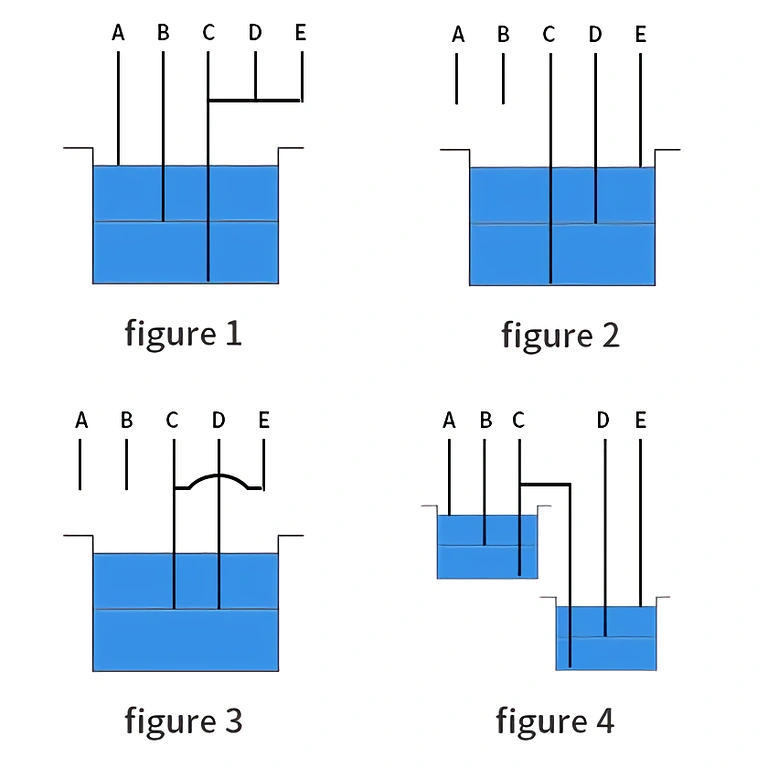

1. Instalace pro automatické napouštění nádrže

Viz Obrázek 1 v galerii pro jasné schéma zapojení. Čerpadlo se automaticky zapne, když hladina vody klesne pod dolní limit, a vypne se, když je nádrž plná.

• A (červená) – horní hladina: vypíná čerpadlo
• B (modrá) – dolní hladina: spouští čerpadlo
• C (černá) – společná spodní linie
• D (zelená) & E (žlutá) – propojené s C

2. Instalace pro automatické vypouštění nádrže

Viz Obrázek 2 v galerii pro ukázku. Čerpadlo se zapne, když je hladina vysoká, a vypne se, když hladina klesne.

• E – horní hladina: spouští čerpadlo
• D – dolní hladina: vypíná čerpadlo
• C – společná linie
• A & B – odpojené

3. Udržování minimální hladiny vody

Viz Obrázek 3 v galerii pro montáž. Čerpadlo se automaticky vypne, když hladina vody klesne pod minimální bod nastavený uživatelem.

• C & D – kontrolní body nízké hladiny
• E & C – krátké spojení (propojka)
• A & B – odpojené

4. Automatické řízení mezi dvěma nádržemi

Viz Obrázek 4 v galerii pro kompletní schéma. Umožňuje přenos vody z dolní nádrže do horní nádrže s automatickým ovládáním.

• A – horní hladina v horní nádrži: vypíná čerpadlo
• B – dolní hladina v horní nádrži: spouští čerpadlo
• C – společná linie pro obě nádrže
• D – nízká hladina v dolní nádrži: vypíná čerpadlo
• E – vysoká hladina v dolní nádrži: spouští čerpadlo

Poznámka: Pokud není požadována aktivace na horní hladině v dolní nádrži, bod E může být odpojen.
