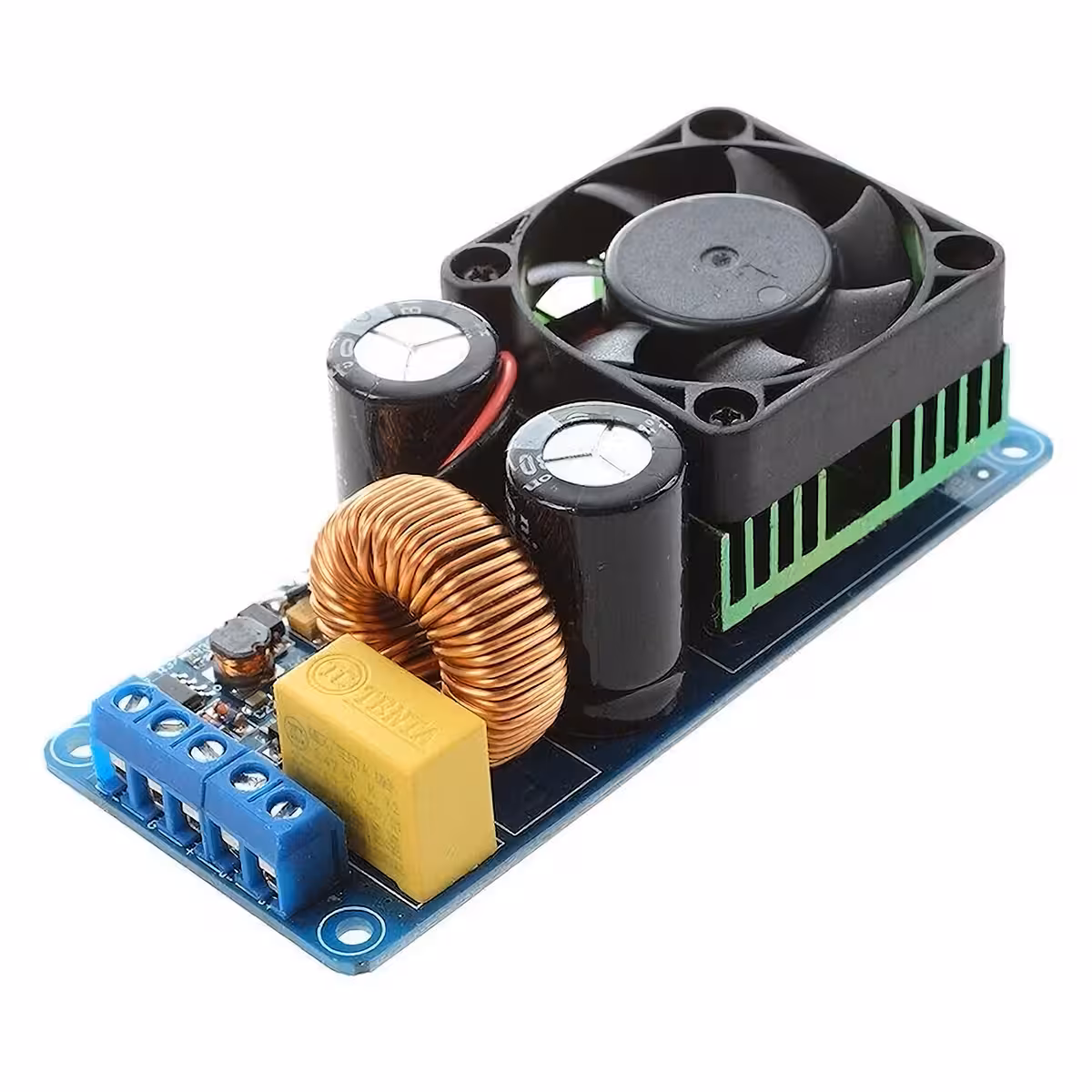

Mono zesilovač třídy D IRS2092 – 380W RMS výkonu bez kompromisů
Stavíte výkonný subwoofer a nechcete se nechat napálit papírovými watty? Tento modul mono zesilovače třídy D postavený na čipu IRS2092 dodává 380W RMS při 4 ohmech s harmonickým zkreslením pod 0,1 %. Nejde o špičkové hodnoty, ale o reálný, měřitelný výkon. Díky účinnosti přes 90 % navíc neplatíte za elektřinu, která by se zbytečně měnila v teplo.
Poznámka: Produkt je dodáván jako stavebnice (modul bez šasi). Symetrický napájecí zdroj ±58V–±70V DC není součástí balení a je nutné jej dokoupit samostatně. Pokud váš zdroj zvuku poskytuje méně než 1,5V RMS, doporučujeme do řetězce zařadit předzesilovač.
Proč zvolit právě tento model? (Klíčové výhody):
- Skutečný ověřitelný výkon — 380W RMS při 4 ohmech a 280W RMS při 8 ohmech, měřeno při THD pod 0,1 %, nikoliv na hranici zkreslení.
- Účinnost ≥90 % — oproti klasickým zesilovačům třídy AB, které ztrácejí 40–50 % energie teplem, zůstává chladič tohoto modulu pouze vlažný.
- THD pod 0,1 % — zvuk putuje do reproduktoru věrně, bez slyšitelného zabarvení nebo šumu.
- Čip IRS2092 od Infineon — špičkový full-bridge driver s vynikající pověstí v audio DIY komunitě.
- Trojitá integrovaná ochrana — proti zkratu, stejnosměrnému napětí (DC bias) a přehřátí nad 100 °C. Vaše komponenty jsou tak v bezpečí i při drobné chybě v zapojení.
- SNR 90dB — při nízké hlasitosti neuslyšíte žádný šum na pozadí, pouze čistý zvuk.
- Frekvenční rozsah 20Hz–20kHz — pokrývá celé slyšitelné spektrum, modul lze využít i jako full-range mono zesilovač, nejen pro subwoofer.
Detaily a výkon
Srdcem desky je IRS2092 od společnosti Infineon — driver navržený pro topologii full-bridge třídy D, který si konstruktéři vybírají pro jeho přesné spínání a lineární charakteristiku v celém pásmu. Při napájení ±65V DC a zátěži 4 ohmy dosahuje zesilovač špičkového výkonu 500W (při THD 10 %) a 380W RMS v běžném provozu. Fixní zesílení 36x a vstupní citlivost 1,5V RMS zajišťují přímou kompatibilitu s většinou DAC převodníků nebo mixážních pultů se standardní linkovou úrovní signálu.
| Parametr | Hodnota / Detail |
|---|---|
| Typ zesilovače | Mono, třída D, Full-Bridge |
| Hlavní integrovaný obvod | IRS2092 (Infineon) |
| Napájecí napětí | Symetrické DC ±58V – ±70V (doporučeno ±65V) |
| Špičkový výstupní výkon | 500W (4 ohm, ±65V, THD 10 %) |
| RMS výkon (THD <0,1 %) | 380W @ 4 ohm / 280W @ 8 ohm |
| Účinnost | ≥ 90 % |
| Celkové harmonické zkreslení (THD) | < 0,1 % |
| Odstup signál/šum (SNR) | 90 dB |
| Frekvenční rozsah | 20 Hz – 20 kHz |
| Vstupní citlivost | 1,5V RMS |
| Zesílení | 36x |
| Kompatibilní impedance | 4 – 8 ohm |
| Integrované ochrany | Zkrat, DC bias, přehřátí (>100 °C) |
Návod k použití a bezpečnostní pokyny
- Před připojením napájení pečlivě zkontrolujte polaritu a zapojení — přepólování může modul nenávratně poškodit.
- Používejte výhradně symetrický zdroj ±58V–±70V DC; napětí nesmí v žádném případě překročit ±70V.
- Zesilovač připojujte k reproduktorům nebo subwooferům s impedancí 4–8 ohmů — pro subwooferové aplikace jsou ideální 10–18palcové reproduktory.
- Pokud váš zdroj signálu poskytuje méně než 1,5V RMS, použijte předzesilovač pro dosažení optimální vstupní úrovně.
- Před prvním spuštěním namontujte na výkonové tranzistory chladič — tepelná ochrana je sice automatická, ale kvalitní odvod tepla výrazně prodlužuje životnost součástek.
- Před připojením drahých reproduktorů doporučujeme otestovat funkčnost ochran (zkrat, DC).
Obsah balení
- 1 x Modul digitálního mono zesilovače třídy D 500W IRS2092
Často kladené dotazy
Jaký napájecí zdroj je pro tento zesilovač potřeba?
Je nutný symetrický zdroj ±58V–±70V DC, pro optimální výkon doporučujeme ±65V. Zdroj není součástí balení a je třeba jej zakoupit zvlášť.
Lze jej použít i pro 8ohmové repro, nejen pro subwoofery?
Ano. Při 8 ohmech dodává 280W RMS s THD pod 0,1 %. Modul funguje jako plnohodnotný mono zesilovač a není omezen pouze na subwoofery.
Je chladič nezbytný?
Ano. Modul není dodáván s chladičem. Tepelná ochrana při 100 °C slouží pouze jako bezpečnostní pojistka, nikoliv jako náhrada chlazení. Vždy namontujte chladič odpovídající výkonu.
Mohu připojit DAC nebo zvukovou kartu přímo?
Ano, pokud výstup vašeho DAC převodníku dosahuje alespoň 1,5V RMS. Většina stolních DACů poskytuje 2V RMS, což je pro přímé zapojení ideální. U slabších zdrojů signálu přidejte předzesilovač.
Co se stane při náhodném zkratu na výstupu?
Integrovaná ochrana proti zkratu automaticky odpojí výstup. Deska se při prvním incidentu nespálí, ale ochranu netestujte opakovaně — není určena pro trvalé přetěžování.
