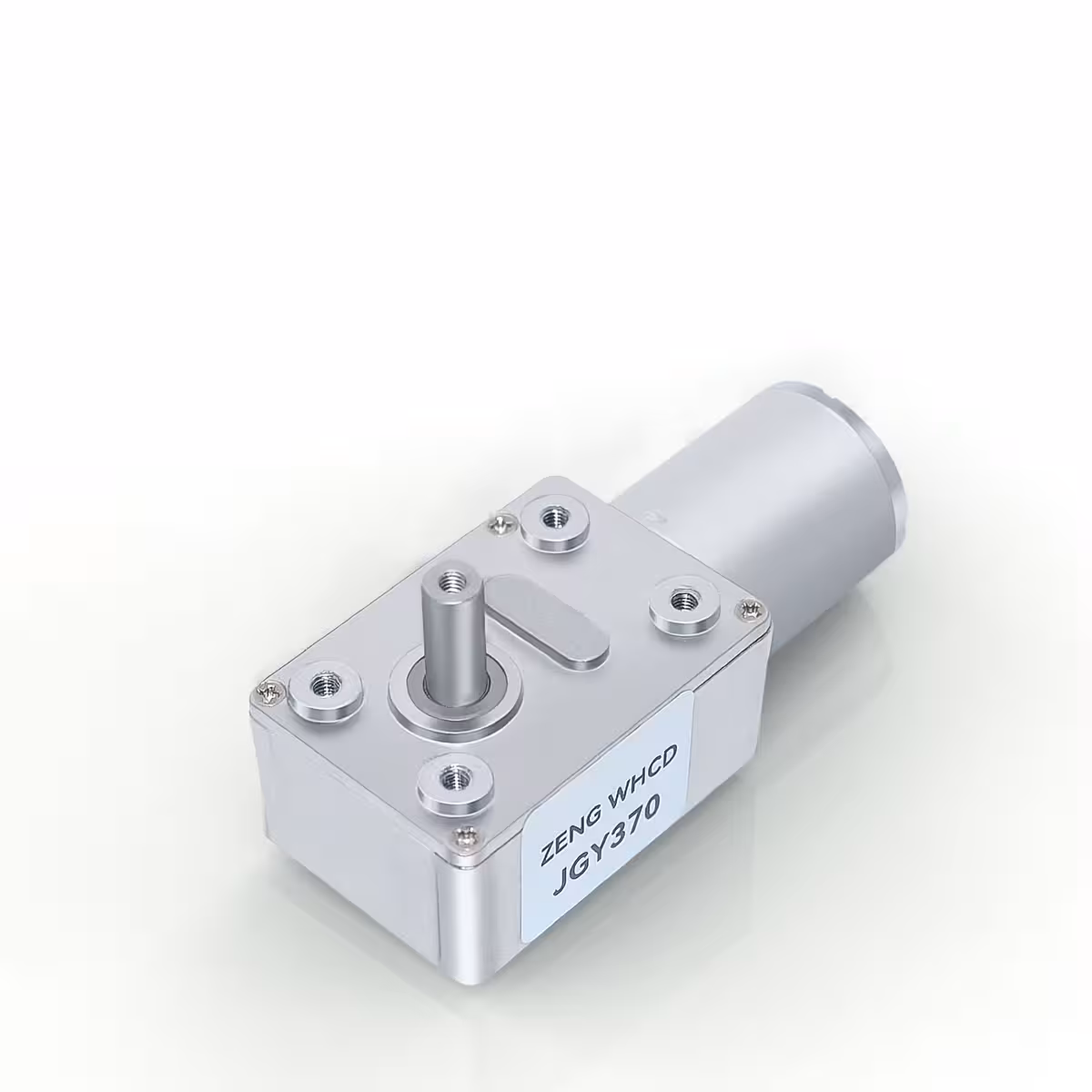

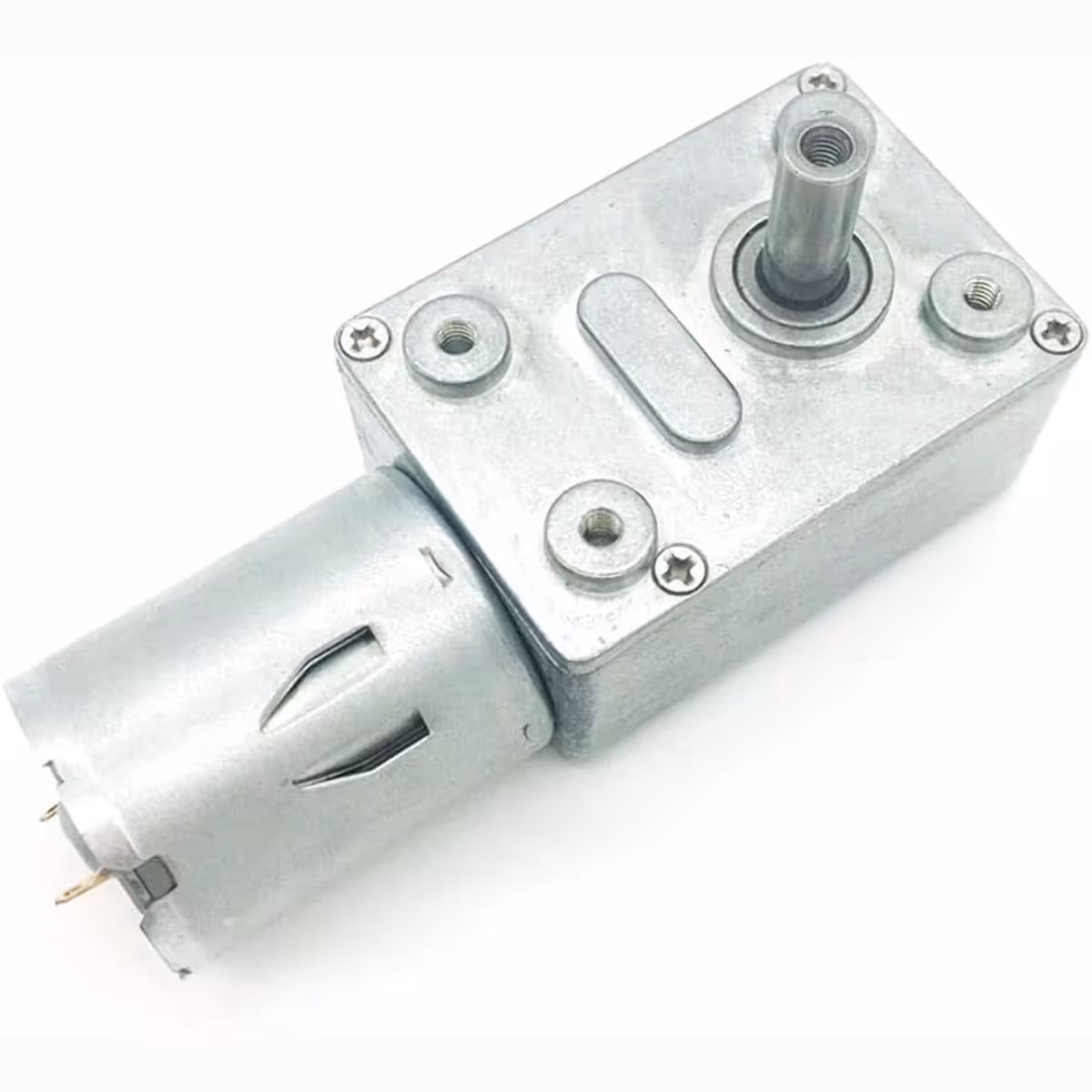

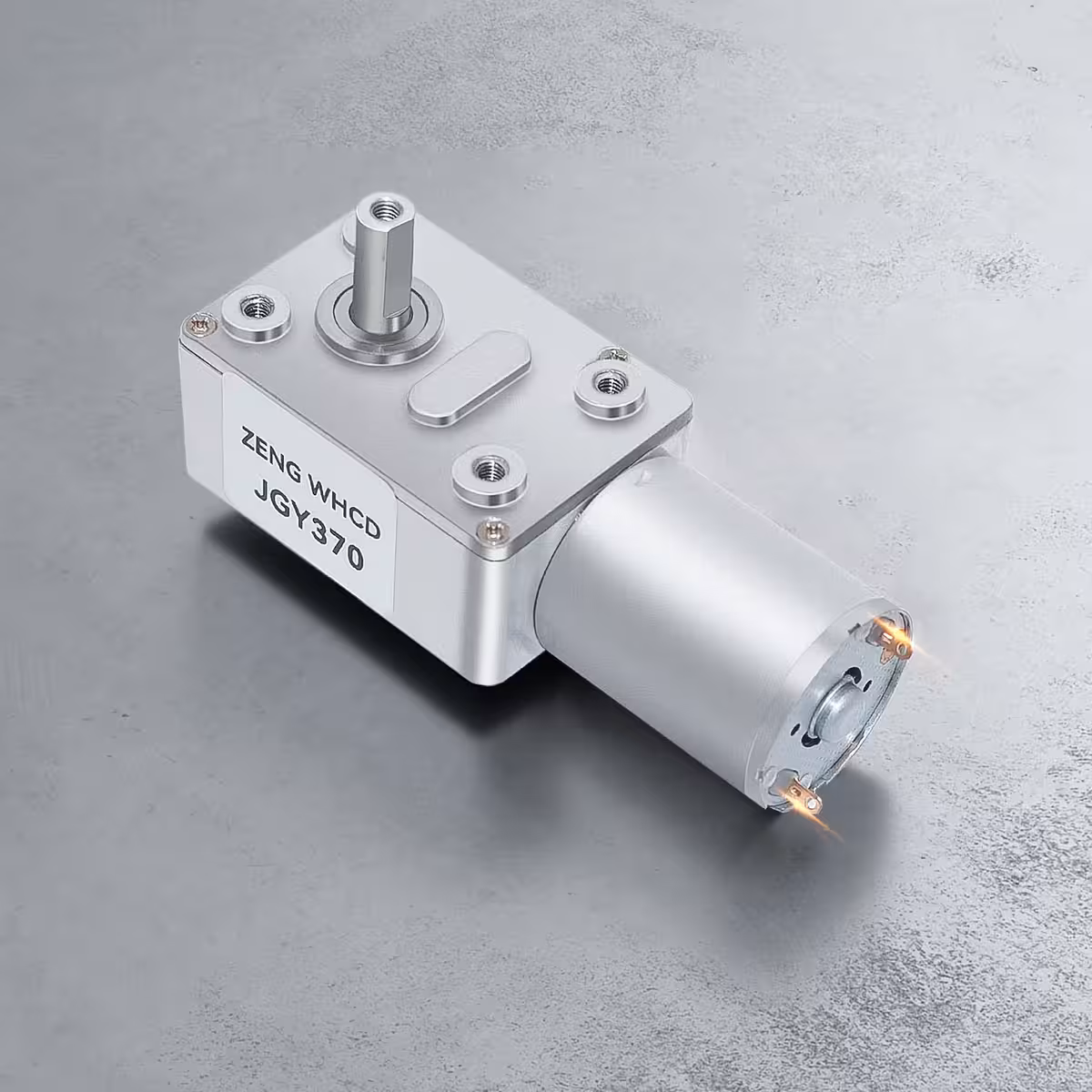

Motor GY-370 12V se šnekovou převodovkou – samosvorný bez brzd, reálný moment až 15 kg·cm
Potřebujete, aby váš mechanismus zůstal přesně v nastavené poloze i po vypnutí napájení, aniž byste museli řešit externí brzdy nebo spotřebu energie? Motor se šnekovou převodovkou GY-370 12V to zvládne díky své konstrukci. Jakmile odpojíte napájení, hřídel se ani nepohne. Tečka.
Poznámka: Produkt je dostupný ve třech variantách převodového poměru (87:1, 200:1, 600:1). Zvolte si variantu, která nejlépe vyhovuje vašim požadavkům na otáčky a krouticí moment, přímo ve výběru produktu.
Proč zvolit právě tento model? (Klíčové výhody):
- Mechanické samosvorné provedení — šnekový převod zablokuje hřídel ihned po přerušení napájení. Žádná relé, žádné brzdy, žádná spotřeba navíc.
- Reálný krouticí moment až 15 kg·cm — varianta 600:1 si hravě poradí i s náročnějšími mechanismy, nejde jen o hračku na stůl.

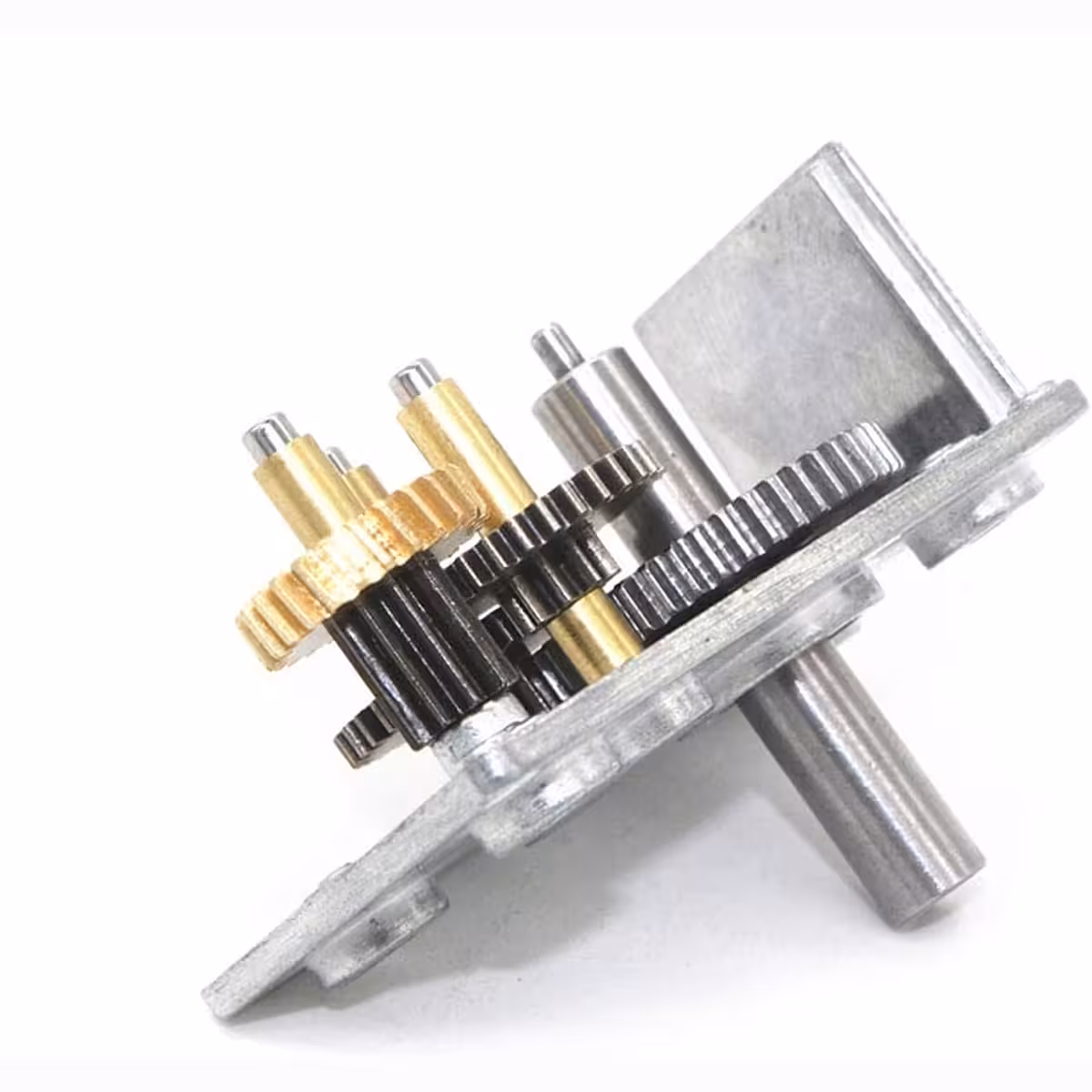

- Celokovové převody — na rozdíl od levných modelů s plastovými koly odolávají dlouhodobému zatížení bez předčasného opotřebení.

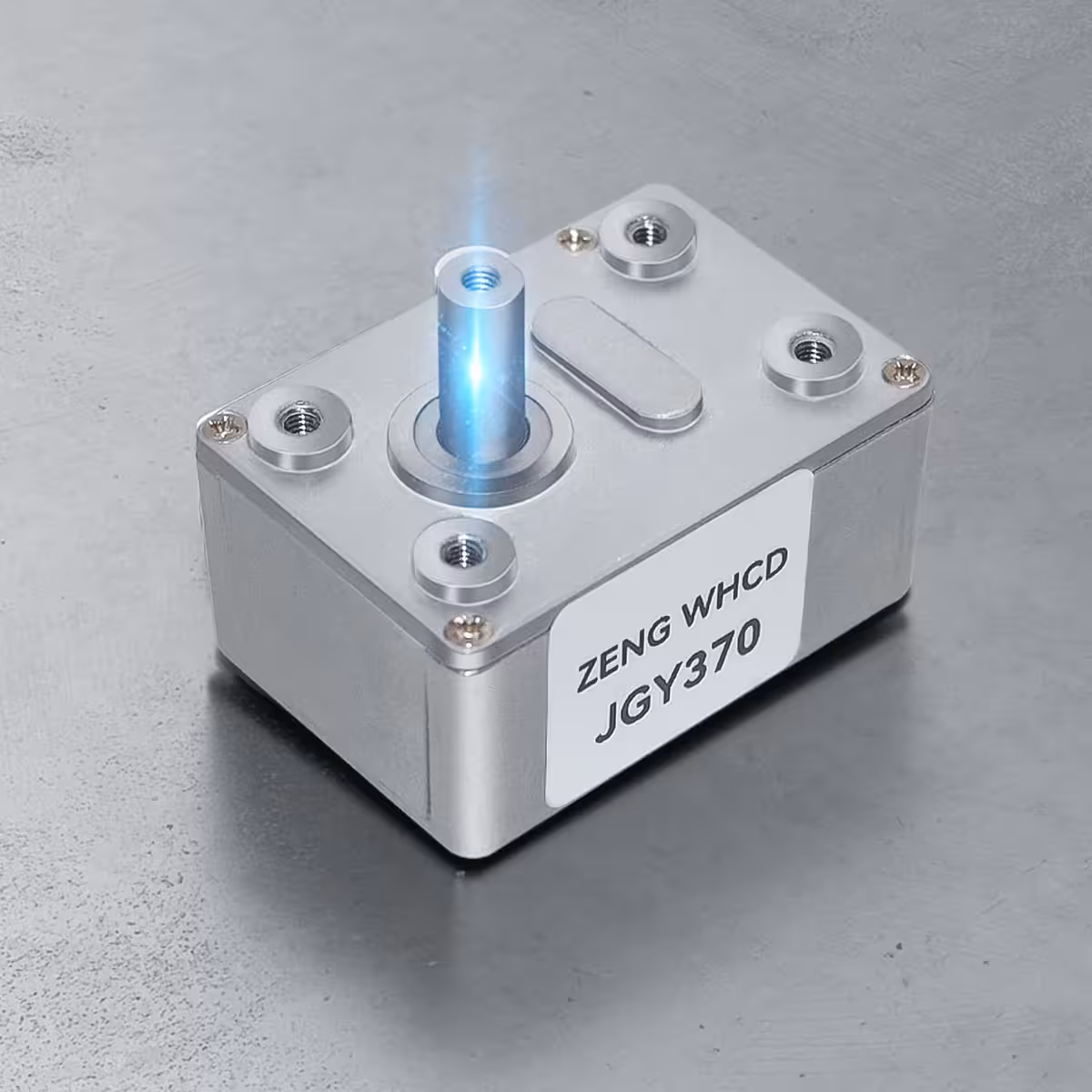

- D-profil hřídele z tvrzené oceli — zajišťuje pevné spojení s koly, rameny nebo vačkami bez prokluzování i při maximálním zatížení.
- Konstantní proud při zátěži 0,2 A — předvídatelná spotřeba bez ohledu na zvolený převod usnadňuje návrh napájecího zdroje.
- Okamžitá změna směru — stačí přepólovat napájení a motor se okamžitě otáčí opačným směrem.
- Tři převodové poměry — 87:1 pro rychlost, 200:1 pro vyvážený výkon, 600:1 pro maximální sílu při 7 ot./min.
Detaily a výkon

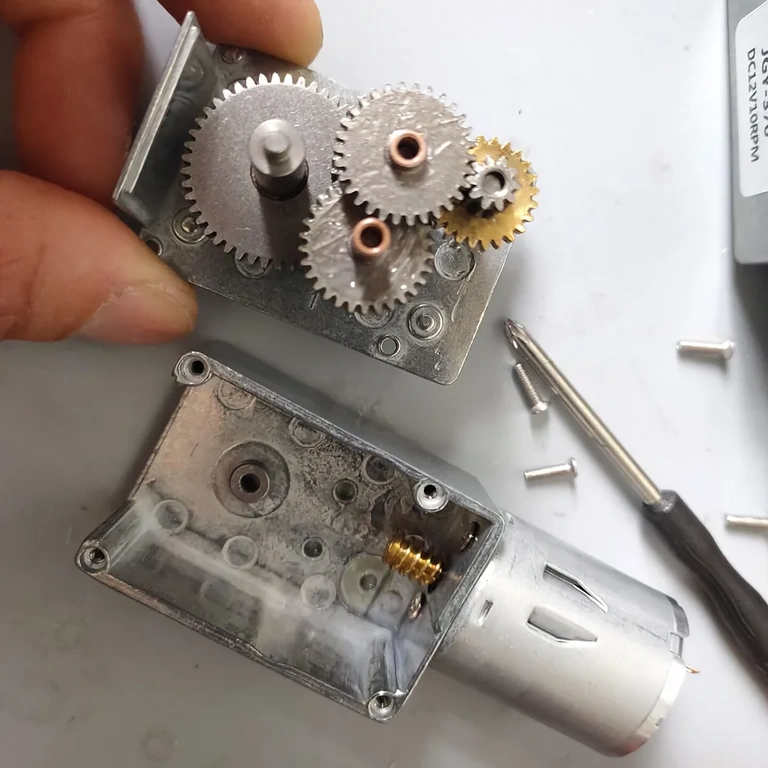

Srdcem tohoto motoru je šnekový převod (worm gear), který mění rychlou rotaci DC motoru na pomalý, kontrolovaný a mechanicky ireverzibilní pohyb. Výkon při zátěži zůstává 2,4 W bez ohledu na zvolený převod, takže si vybíráte pouze mezi rychlostí a silou, aniž byste obětovali efektivitu. Kompaktní tělo a hřídel s D-profilem umožňují snadnou integraci i do stísněných prostor bez nutnosti speciálních adaptérů.
| Parametr | Hodnota / Detail |
|---|---|
| Napájecí napětí | 12V DC |
| Typ převodovky | Šneková (Worm Gear) |
| Dostupné převodové poměry | 87:1 / 200:1 / 600:1 |
| Otáčky naprázdno | 68 ot./min (87:1) / 30 ot./min (200:1) / 10 ot./min (600:1) |
| Otáčky při zátěži | 51 ot./min (87:1) / 22 ot./min (200:1) / 7 ot./min (600:1) |
| Proud naprázdno | 0,06 A |
| Proud při zátěži | 0,2 A |
| Krouticí moment při zátěži | 2 kg·cm (87:1) / 6 kg·cm (200:1) / 15 kg·cm (600:1) |
| Výkon při zátěži | 2,4 W |

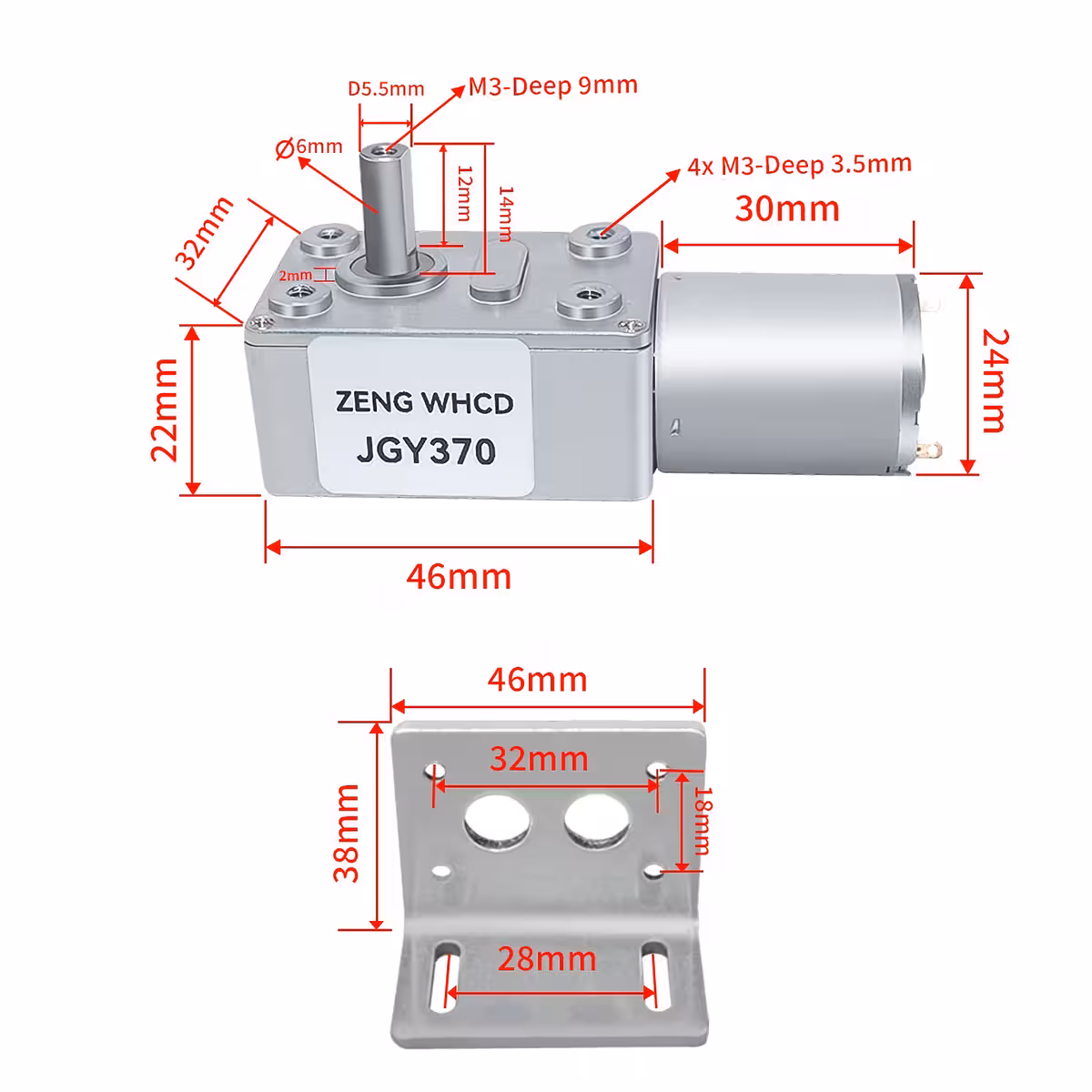

| Výstupní hřídel | D-profil, tvrzená ocel |

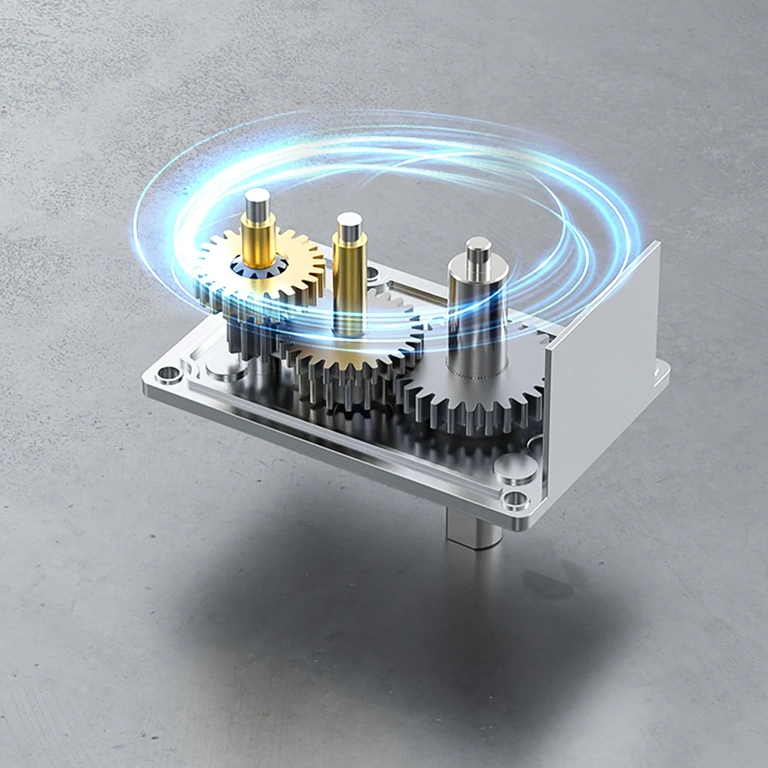

| Převody | Kovové, odolné proti opotřebení |
| Samosvornost | Ano – mechanická, díky šnekovému designu |
| Hlučnost | Nízká, tichý chod |
| Hlavní aplikace | Aktuátory, etiketovačky, žaluzie, dávkovače, prodejní automaty, DIY projekty |
Návod k použití
- Připojte vodiče motoru ke stabilnímu zdroji 12V DC a dodržte polaritu pro požadovaný směr otáčení.
- Pro změnu směru otáčení stačí prohodit polaritu napájení (plus a mínus).
- Vyvarujte se působení nadměrných radiálních nebo bočních sil na hřídel bez odpovídající montážní podpory.
- Zvolte převodový poměr podle aplikace: 87:1 pro vyšší rychlost, 600:1 pro maximální sílu.
- Před finální instalací do mechanismu motor otestujte bez zátěže.
- Pro přesnou regulaci otáček použijte PWM signál s doporučenou frekvencí 1–5 kHz přes kompatibilní driver.
Obsah balení
- 1x Motor s převodovkou GY-370 12V (dle zvolené varianty)
Často kladené dotazy
Co znamená samosvornost a proč je důležitá?
Když vypnete napájení, šnekový převod fyzicky zabrání zpětnému otáčení hřídele vlivem zátěže. Mechanismus zůstane zafixovaný v dané poloze bez odběru energie a bez nutnosti externích brzd – ideální pro žaluzie, ventily nebo robotická ramena.
Jaký převodový poměr si mám vybrat?
87:1, pokud potřebujete rychlost (51 ot./min při zátěži, moment 2 kg·cm). 200:1 pro rovnováhu mezi rychlostí a silou (22 ot./min, 6 kg·cm). 600:1 pro pohyb těžkých břemen, kde rychlost není prioritou (7 ot./min, 15 kg·cm).
Lze otáčky motoru GY-370 regulovat?
Ano. Připojte kompatibilní driver (např. L298N, L9110, BTS7960) a použijte PWM signál. Průměrné napětí bude řídit otáčky. Motor nikdy nepřipojujte přímo k signálovým pinům Arduina nebo Raspberry Pi.
Jaké síly hřídel snese?
Hřídel z tvrzené oceli s D-profilem dobře zvládá mírné axiální zatížení. U vysokých radiálních sil doporučujeme přidat pomocné ložisko nebo flexibilní spojku, jinak hrozí předčasné opotřebení vnitřních ložisek.
